投影万能测长仪操作规程
Jo5型万能测长仪操作规程
Jo5型万能测长仪操作规程Jo5型万能测长仪操作规程一、测长仪的基本情况1. Jo5型万能测长仪是一种用于测量物体尺寸的精密仪器，适用于各种形状和材质的物体的尺寸测量。
2. 测长仪的主要部件包括仪器主体、伸缩杆、读数仪器、测量夹具等组成。
二、安全操作规范1. 操作人员需经过相关培训并持证上岗。
2. 操作前，必须检查仪器的正常工作状态，如有故障应及时通知维修人员。
3. 操作人员必须穿戴好防护设备，如防护眼镜、手套等。
4. 操作过程中，严禁将手指、手肘等置于夹具周围，以免发生伤害。
5. 操作时请注意不要过度施加力量，以免损坏夹具或仪器。
三、操作步骤1. 准备工作(1) 将测长仪放置在平稳的工作台面上。
(2) 检查伸缩杆的杆体是否光滑，并用适量的润滑油进行润滑。
(3) 检查读数仪器的灵敏度是否正常，并进行校准。
2. 设置夹具(1) 根据待测物体的形状和尺寸，选择合适的夹具，并将其固定在测长仪的夹具位置。
(2) 调整夹具的张合度，使其适合待测物体。
3. 测量操作(1) 用手将待测物体放置在夹具上，调整夹具的张合度，使其稳固固定在夹具上。
(2) 通过伸缩杆将读数指针与待测物体接触，使两者间隔距离尽量小。
(3) 缓慢转动伸缩杆，使待测物体与测长仪的读数仪器接触，直至读数仪器上显示的数值稳定。
(4) 读取并记录测量结果。
4. 结束操作(1) 将待测物体取走，并清理夹具。
(2) 清理仪器表面的灰尘和污渍，保持仪器的整洁。
四、仪器维护1. 每次使用后，应将测长仪仔细清洁并进行检查，确保各部件无损坏。
2. 定期对伸缩杆进行检查，并添加适量的润滑油。
3. 若发现测量结果偏差较大或仪器发生故障，应立即停止使用并通知维修人员。
4. 定期进行校准，以确保测长仪的准确度。
五、故障处理1. 仪器无法启动：检查电源是否正常，并检查开关是否损坏。
2. 读数仪器显示不准确：检查读数仪器的灵敏度是否正常，并进行重新校准。
3. 伸缩杆无法正常伸缩或松紧不适：检查伸缩杆是否遭到损坏，并进行维修或更换。
投影万能测长仪使用
返回课程首页 | 返回实验预习系统首页实验二：用万能测长仪测量内径一、实验目的：1、学习万能测长仪的结构原理和使用方法。
2、加深对内尺寸测量特点的了解。
二、实验内容：1、用万能测长仪测量零件圆孔。
三、仪器和测量原理说明：万能卧式测长仪，是以一精密刻度尺为实物基准，并利用显微镜细分读数的高精度长度测量仪器。
对零件的外形尺寸可进行绝对测量和相对测量。
它不仅能测量外尺寸，更换附件还能测量内尺寸以及内、外螺纹的中径等。
（ 1 ）万能测长仪的结构图 2-1 为 JD18 投影万能测长仪的外形结构图，它主要由基座、测座和尾座以及各种附件组成。
图 2-1 万能测长仪1- 测座 2- 万能工作台 3- 手柄 4- 尾座 5- 手轮 6- 底座 7- 手柄 8- 微分筒 9- 手轮基座是由底座 6 和万能工作台 2 组成。
在底座 6 的左面导轨上装有测座 1 ，右面导轨上装有尾座 4 ，万能工作台装在底座的中部。
万能工作台可做五种运动：工作台的升降运动：旋转手轮 9 可使工作台上升或下降。
为了保证万能工作台在承受不同重量的工件时，仍能同样灵活的升降，在底座的右侧内装有一个平衡装置，它的操作是通过底座右侧端的手轮 5 来进行的。
工作台的横向移动：旋转微分筒 8 ，可使工作台作0 ～ 25mm 的横向移动。
微分筒的分划值为 0.01mm 。
工作台的摆动：摆动手柄 3 可使工作台作± 3 °的左右倾斜摆动。
工作台的转动：扳动手柄 7 可使工作台绕垂直轴旋转± 3 °。
工作台的自由滑动：在测量轴线方向上，工作台可自由滑动，滑动范围为 10mm 。
测座 1 是由测量杆、读数显微镜、照明装置等组成。
测量杆内部装有一根刻线长度为 100mm 的基准刻线尺，这就确定了万能测长仪的绝对测量范围为 0 ～ 100mm 。
尾座 4 内装有尾管，尾管头部有测头，尾部有使测头轴向微动的螺丝。
万能测长仪用于测量内尺寸或测量螺纹中径时，必须使用仪器的有关附件（图中未示出）。
投影仪操作规程
9、如需测量出数值，直接是英制的话，按下 MM 键；
10、测量完成后，按下灯光键，再按电源键关机。
三、投影仪保养及注意事项
事项内容
保养工具
1 设备做日常保养清洁时，需先关闭电源。
∕
2
室温保持在20℃±5℃,湿度低60%,避免光学零件表 面受潮产生霉斑或金属件生锈现象的发生。
潮湿预防、温度计、 干湿度表
3
避免尘埃、杂物等落入仪器导轨里,以免产生影响光 学系统的成像质量和仪器的测量精度。
防尘、防尘罩
设备表面保持清洁。如有灰尘时可用软毛刷或用脱脂 软毛刷或脱脂棉、擦
4 棉或擦拭纸浸少量酒精、乙醚或混合液轻拂或擦拭, 拭纸、酒精、乙醚、
不得用硬质器具等清扫，以免造成表面划伤。
混合液
频率 次/周 次/周 次/周
次/周
是否记录？ 1
投影屏为磨砂面,使用时应避免用手去触摸,使用时
5
间长了,投影屏上会有灰尘油渍,影响成像的清晰度. 可用干凈纱布蘸少许酒精或中性洗涤剂将投影屏轻
纱布、酒精或中性洗 涤剂
轻擦拭一遍,再用干纱布擦拭几遍。
编制/日期：
核准/日期：
次/周
4、如果是测量上下的距离，则归零按 Y 键，左右则按 X 键；
5、如要测量角度，归零按 Q/ 键；
Z
6、测量圆弧按 CIRCL 键，按一下是取三点，如圆弧够 大，则多按几下；一E 下是取，根据测量的圆弧（半径/直 径）来读值；
8、如需取两点之间的中心距，需测量前端归零，按下 1/2 键，然后拉向测量面末端，再按下归零键，所出来的数值就 是所求的中心距了，左右、上下同理；
设备名称 投影仪 一、投影仪图片
测量投影仪操作规程
万能试验机操作规程及注意事项
万能试验机操作规程及注意事项
以下是 8 条关于万能试验机操作规程及注意事项：
1. 操作万能试验机前，你得好好检查一下设备状态呀，就像运动员比赛前要检查自己的装备一样。
比如咱看看夹具是不是牢固，仪表显示是不是正常。
要是不仔细检查，出了问题可咋办呀？
2. 放试样的时候可别马虎呀，要轻拿轻放，就好像对待宝贝似的。
别“哐当”一下扔进去，这机器也会“不开心”哟！比如把钢材试样放歪了，那测试结果能准吗？
3. 调整参数的时候要小心谨慎哦，这可不是能随便乱来的。
就跟调音响的音量一样，得恰到好处呀。
要是参数弄错了，那不就白折腾啦！
4. 开始测试了，要聚精会神地盯着呀，像守着自己最喜欢的电视剧一样生怕错过啥情节。
万一机器有啥异常，咱得赶紧发现呀，不然多危险！比如突然发出奇怪的声音。
5. 测试过程中千万别乱动其他东西呀，你想想，你正做着重要的事，旁边有人瞎捣鼓，你不烦呀？就好比你正认真写作业，有人老在旁边打扰你。
6. 测试完了，别着急收工呀，得把数据记录好咯。
这可不像吃了饭不洗碗，下次还能用。
数据不记好，那之前的努力不都白费了呀！
7. 平时要爱护万能试验机呀，给它做做保养，就像给自己的爱车保养一样。
它好好工作，咱才能顺利完成任务呀，不是吗？
8. 记住这些操作规程和注意事项很重要哦！这可不是闹着玩的，要是不按规矩来，出了问题那可就麻烦大啦！这就像是玩游戏不守规则，肯定玩不好呀！
我的观点结论是：只有严格按照操作规程和注意事项来操作万能试验机，才能保证测试的准确性和安全性，以及设备的良好运行。
万能测长仪安全操作及保养规程
万能测长仪安全操作及保养规程万能测长仪是一种常用的测量设备，用于测量物体长度、直径、走距离等。
在使用过程中，为确保操作人员的安全和仪器的正常运转，需要遵守一些安全操作规程并保养好设备。
安全操作规程1. 仪器安装在安装仪器时，请遵守以下规程：•选一个平稳的、无振动、又不受风吹日晒雨淋的地方，安装环境温度应在5℃~40℃之间，相对湿度不超过80%。
•确保仪器平稳牢固，各个部件固定牢固。
•已正确安装地，须调整光纤入口与物品在同一条直线上。
•连接电源，查看电源电压是否符合规定要求，并确保安全接地。
2. 操作准备在使用仪器前，请遵守以下规程：•操作者应已经接受过测量仪器的使用培训，并熟悉各项功能和操作步骤。
•穿戴工作服并戴好安全帽、耳罩、手套等相关防护用品。
•监测并保证环境适宜，防止出现干扰和误差。
3. 操作流程在操作仪器时，请遵守以下规程：•在做测量之前，必须确保仪器已经得到了充分的预热，这个过程需要时间，请注意提前做好准备。
•在进行测量之前，仔细检查仪器指示灯是否亮着，电流是否稳定，且在正常范围之内。
•运行测量步骤时，应仔细阅读并遵循精确的操作手册，确保结果精确可靠。
•测量过程中，操作者应保持冷静，避免任何无关的噪音和动作干扰操作。
4. 异常处理在使用仪器时，可能出现以下异常情况，请遵守以下规程：•如指示灯不亮，请检查连接线是否松动或接触不良，或者电源端是否开启。
•如指示灯亮红色或闪烁，请检查各项电路插头是否紧固，有无接触不良的情况发生。
•如测量结果与实际值不符或出现其他波动现象，请按照测量过程中的操作手册进行排查。
•如出现无法解决的问题，请联系专业工程师或是设备厂商，以进行专业排查和维修。
保养规程为确保万能测长仪的长时间正常运行，请进行以下保养：•在使用过程中，严格按照操作手册的规定使用，谨防撞击、摔落等损坏。
•使用后及时清理测量头内部，防止测量头过于影响测量精度。
•定期对仪器进行全面维护和检查，保持其良好的使用状态。
投影仪操作规程

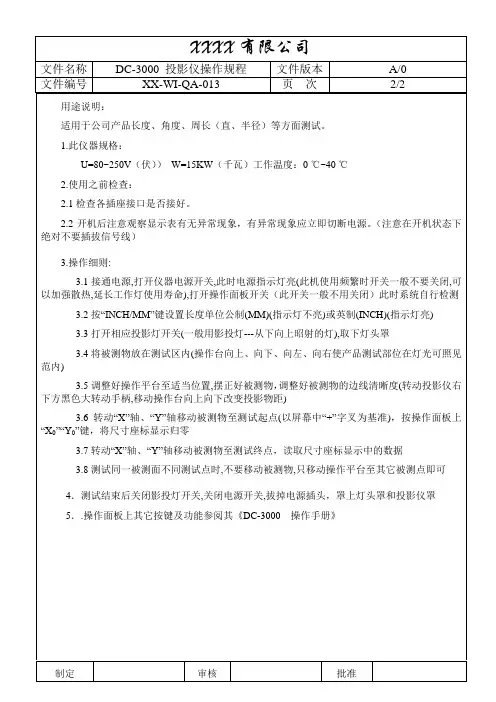

3.5调整好操作平台至适当位置,摆正好被测物，调整好被测物的边线清晰度(转动投影仪右下方黑色大转动手柄,移动操作台向上向下改变投影物距)
3.6转动“X”轴、“Y”轴移动被测物至测试起点(以屏幕中“+”字叉为基准)，按操作面板上“X0”“Y0”键，将尺寸座标显示归零
3.7转动“X”轴、“Y”轴移动被测物至测试终点，读取尺寸座标显示中的数据
3.8测试同一被测面不同测试点时,不要移动被测物,只移动操作平台至其它被测点即可
4．测试结束后关闭影投灯开关,关闭电源开关,拔掉电源插头，罩上灯头罩和投影仪罩
5．.操作面板上其它按键及功能参阅其《DC-3000操作手册》
用途说明：
适用于公司产品长度、角度、周长（直、半径）等方面测试。
1.此仪器规格：
U=80~250V（伏））W=15KW（千瓦）工作温度：0 ℃~40 ℃
2.使用之前检查：
2.1检查各插座接口是否接好。
2.2开机后注意观察显示表有无异常现象，有异常现象应立即切断电源。（注意在开机状态下绝对不要插拔信号线）
3.操作细则:
3.1接通电源,打开仪器电源开关,此时电源指示灯亮(此机使用频繁时开关一般不要关闭,可以加强散热,延长工作灯使用寿命),打开操作面板开关（此开关一般不用关闭）此时系统自行检测
3.2按“INCH/MM”键设置长度单位公制(MM)(指示灯不亮)或英制ห้องสมุดไป่ตู้INCH)(指示灯亮)
3.3打开相应投影灯开关(一般用影投灯---从下向上昭射的灯),取下灯头罩
测量投影仪设备安全操作规程
测量投影仪设备安全操作规程背景测量投影仪是用于在测量和检测过程中对测试结果进行投影的设备。
其能够将测量结果以更加直观的方式呈现出来，方便用户观察和分析。
然而，在使用测量投影仪时，由于操作不当或者设备本身存在缺陷等原因，可能会给用户带来安全风险。
为了保障用户的安全，在使用测量投影仪时需要遵守一些基本的操作规程。
操作规程1. 设备检查和准备在使用测量投影仪之前，必须进行设备检查和准备。
具体操作如下：•检查设备是否有明显损坏，如破损、缺失等。
•检查电源电缆是否连接牢固，电源开关是否处于关闭状态。
•检查测量投影仪平台是否水平，是否处于稳定状态。
2. 启动设备启动测量投影仪之前，需要将电源开关置于关闭状态。
启动设备时需要遵守以下规程：•在插拔电源线、检测器、机械部件时，必须先关闭开关和断电。
•启动设备前，必须保证仪器液晶屏幕处于空白状态。
•按照设备说明书操作，将电源开关置于开启状态。
3. 设备调试设备启动成功后，需要进行调试。
具体规程如下：•首先进行设备校准操作，保证设备指标和实际结果的准确性。
•根据实际测试需要，设置相应的参数和功能模块。
•对调试结果进行全面检查，排除设备故障和误差。
4. 测量操作在测量操作时，必须遵守以下规程：•测量前必须确认设备标定、参数和计量单位等设置是否正确。
•测量过程中，操作人员必须配备防护口罩和手套等安全装备，以避免飞溅物伤害和放射性污染等情况。
•测量结束后，必须关闭设备电源开关，并拔掉电源线。
5. 设备维护和保养在使用测量投影仪时，需要对设备进行定期维护和保养。
具体规程如下：•每次使用测量投影仪过后，必须对设备进行清洁和消毒操作，以避免交叉感染等卫生问题。
•定期检查设备是否存在损坏和故障，并做好记录。
•长时间不使用设备时，应将设备存放在干燥、通风、防尘环境中，以避免氧化和损坏。
结论在使用测量投影仪过程中，必须遵守以上操作规程，以保证设备使用的安全和准确性。
此外，还应加强设备的管理，确保设备的稳定性和可靠性。
万能测长仪的使用方法及测量
万能测长仪的使用方法及测量实验内容: 普通精度尺寸的测量。
用万能测长仪测量轴和孔的直径。
基本要求：万能测长仪的结构原理及使用。
一、实验目的与要求1．了解万能测长仪的组成结构。
2．了解万能测长仪测量轴和孔的直径的方法。
二、实验类型本实验为检测实验，属验证型三、实验原理及说明万能测长仪是按照阿贝原则设计制造的。
被测工件是在标准件（玻璃尺）的延长线上。
因此能保证仪器的高精度测量。
它在测量时，是直接把测件与精密玻璃尺作比较，然后利用补偿式读数显微镜观察刻度尺，进行读数。
玻璃刻度尺被固定在测体上。
因其在纵向轴线上，故刻度尺在纵向上之移动量完全与试件之长度一致，而此移动量可在显微镜中读出,如图1所示。
万能测长仪主要由底座、万能工作台、测座、尾座以及各种测量设备附件所组成的。
各部分的构造及用途分别介绍如下：（一）基座主要有底座（图二中1）和万能工作台（图三中20）所组成。
它是用以承受和安放仪器的主要部件和各个附属设备的部分。
（二）测座测座（如图四所示）是由测杆（38）、读数显微镜（34）、照明装置（37）及微动装置（47）所组成。
它可以通过滑座（44）在基座床面的导轨上滑动，并能用手轮（45）在任何位置上固定。
测座的壳体（43）是由内六角螺钉（24）与滑座紧固成一体。
测杆是在壳体中的滚动轴承上运动，它可以通过螺钉（36）固定在其运动范围内的任何位置上。
测杆内部装有一根刻划长度为100毫米的精密刻度尺。
测杆的右端有一个牵绳环（39），在测定内尺寸时，用以牵住重锤的引线而产生一定的测量力。
左端的拉杆（21），则用以牵住作外尺寸测量时重锤引线。
（22）、（23）是两个滑轮，重锤引线跨越于其上。
读数显微镜（34），装于壳体（43）上。
目镜（32）的视度，在测量时可以旋转视度圈（33）调整。
手轮（35）可以带动移动分划板移动。
手轮（31）可以使整组目镜在测量轴线方向作少量移动，测量时可以用其迅速对正零位（或起始值）。
（48）是锁紧螺钉，在移动（31）之前必须先将其松开，对准以后再将其锁紧，然后进行测量。
投影测量仪使用方法
投影测量仪使用方法投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器，可以用于测量各种物体的尺寸、直径、角度、距离等参数。
下面我将详细介绍投影测量仪的使用方法，共分为以下几个方面：1. 准备工作：- 将投影测量仪放置在平稳的水平台面上，并确保没有任何与其相干扰。
- 接通仪器的电源，并将测量物体放置在仪器的工作台上。
- 根据测量物体的尺寸，在投影测量仪上选择合适的投影镜片，并装配到仪器上。
2. 调节仪器：- 调节仪器的横向、纵向和高度，让工作台与测量物体保持合适的距离，以便观察和测量。
- 调节仪器的照明光源，确保照明均匀且亮度适中。
- 根据需要调整投影图案的大小和清晰度，以使测量结果更加准确。
3. 测量操作：- 将要测量的物体放置在工作台上，确保其与仪器的工作面保持接触。
- 通过旋转工作台或者调节工作台的角度，使得测量部位暴露在投影图案的范围内。
- 观察投影图案在物体上形成的影像，确定测量参考线或点。
- 根据测量要求，使用仪器上的尺度线或游标轮，测量图案上的参考线或点与测量物体之间的距离。
4. 测量结果处理：- 根据测量需求，将所得的测量数据记录在测量表格或记录本上。
- 如果需要计算物体的体积、面积或重量等参数，可以通过相关公式进行计算。
- 如果需要与标准值进行比较，可以使用统计学方法进行数据分析，计算误差和偏差等数据。
5. 仪器维护：- 在使用中，定期检查仪器的各部位是否运行正常，如照明光源、投影镜片等。
- 保持仪器的清洁，定期清除工作台上的灰尘和杂质，以免影响测量的准确性。
- 对于仪器上的移动部件，可以适当加一些润滑油，以保证其运转的灵活性和稳定性。
总结起来，投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。
合理的使用方法能够确保测量的准确性和稳定性，同时仪器的维护也能够延长其使用寿命。
在实际应用中，根据不同的测量需求和物体特点，可以适当调整和优化测量方法，以获得更好的测量结果。
系列测量投影仪安全操作及保养规程
系列测量投影仪安全操作及保养规程前言测量投影仪是工程测量中广泛使用的一种测量仪器，能够实现多种测量功能，如测量角度、距离、高度等。
在使用测量投影仪时，为保证安全并延长使用寿命，我们需要了解一些基本的操作规程和保养方法。
操作规程1. 准备工作•在使用测量投影仪前，首先应确保其处于正常状态。
检查投影仪是否完好，无损坏、扭曲等问题，确保所有零件处于稳定状态。
•打开测量投影仪后，应先进行垂直或水平定位，以确保测量的精度和准确性。
•操作人员必须穿戴适当的工作服，戴上安全帽并戴上护目镜以保护眼睛。
2. 使用方法•尽可能避免将测量投影仪置于高处，以防坠落或损坏仪器。
•操作人员应保持适当的距离，以避免因视角问题导致的误差和误操作。
•避免骤停，减少对测量投影仪和测量对象的冲击。
•在使用测量投影仪时，应根据需要进行校正，以保证测量的准确和精度。
•测量投影仪应定期进行维护和保养，以确保其工作正常。
3. 注意事项•操作人员应事先接受相关培训，了解相关操作技能和预防措施。
•测量投影仪应放置在适当的位置，避免受到尘土、潮湿、高温、低温和较强的振动等影响。
•在使用过程中，不要用手或其他物品触摸透镜或光学系统以避免对测量投影仪的损坏。
•操作人员应注意操作规程和注意事项，并严格按照要求进行操作，以确保个人安全和测量的准确性。
保养规程1. 日常清洁•在日常清洁测量投影仪时，应使用干净的软布轻拭各个部位，如液晶屏、显示器、透镜、风扇、连接口等，并注意不要使水等液体接触到测量投影仪内部部件。
•不要用硬物或溶剂等物品擦拭测量投影仪，以免刮伤或损坏部件。
•定期更换清洁用品，以保证清洁和卫生。
2. 检查和更换配件•定期检查耗材和配件，如电池、光源、香薰等。
•检查各部件是否正常，如指示灯、显示器、控制按钮等。
•如果发现任何问题，应及时联系专业维修人员。
3. 存放和运输•在存放和运输测量投影仪时，应注意轻拿轻放，避免剧烈碰撞。
•建议使用专业的存放和运输工具，以确保安全和可靠性。
Jo5型万能测长仪操作规程
Jo5型万能测长仪操作规程Jo5型万能测长仪是一种高精度的测量仪器，广泛应用于工业制造、精密加工等领域。
为了保证 Jo5型万能测长仪的使用效果和测试结果的精准性，需要严格依照操作规程进行操作。
本文将为大家介绍 Jo5型万能测长仪的操作规程。
一、安装准备1.在使用Jo5型万能测长仪之前，首先确定其的安装位置，安装位置应具有稳定性和安全性。
2.检查机器的四周是否有其它设备和物品，需要保持肯定的间距，以便能够正常操作。
3.将万能测长仪的插头插入卡底座插口，插口插好后旋转宏显系统上的开关以启动万能测长仪。
二、设定工件1.在设定工件之前，需要确保工件被放置在平整且稳固的工作台上，除此之外还需要确保工件的表面没有磨损和其它损害。
2.设定工件时需要依照宏显系统菜单中的设定程序进行操作。
参考菜单上的设定程序进行调整，包括工件的检验方法、检验的误差范围和软件自检的可信度。
3.依据工件的材质和大小分别选择不同的检测头和夹具，夹具选择时需要考虑到工件的形状和表面情况，以便能够保证测量的精准性和稳定性。
三、测量操作1.首先依照工件的测量方法选择相应的检测头，将检测头安装到夹具上。
2.把工件放在夹具上，确保工件有充足的支撑并能够保持固定的位置，避开在测量过程中产生移动。
3.依照宏显系统菜单中的测量程序进行操作，测量时需要注意细节，如测量头的接触间隙、样板的选型和使用等，以便能够保证测量的精准性和牢靠性。
4.测量结束后，需要进行数据处理和上传，这部分操作需要依照宏显系统菜单中的操作流程进行，确保记录的数据是精准和牢靠的。
四、日常维护1.常常进行清洁和保养，定期检查机器部件的磨损情况，并进行必要的更换和维护和修理。
2.对于检测头和夹具等易受磨损的部件需要进行定期更换，避开其对测量结果产生影响。
3.进行必要的校准和调整，避开测量误差的产生。
总之，Jo5型万能测长仪的正确操作和使用是保证测量精准性和稳定性的紧要保障。
尽管操作规程有肯定的多而杂度，但是依照规程进行操作，能够为我们的工作带来更精准明确的结果。
测量投影仪操作规程
测量投影仪操作规程
《测量投影仪操作规程》
一、测量投影仪的安装及调试
1. 在安装测量投影仪时，要确保投影仪安装牢固，避免发生移动或摇晃的情况。
2. 接通电源后，首先要对投影仪进行调试，调整投影画面的清晰度和亮度，以确保投影效果良好。
3. 使用调试仪器来检测投影画面的准确度和稳定性，如有偏差需进行调整。
二、测量投影仪的操作流程
1. 打开电源，等待投影仪预热，确保电源稳定后方可进行操作。
2. 启动控制软件，进入投影仪的操作界面，根据实际需要选择相应的功能，如投影、标定等。
3. 在投影时，要确保投影画面的清晰度和亮度，调整投影仪的距离和角度，以保证投影效果最佳。
4. 在标定时，要根据实际情况进行操作，确保标定结果准确无误。
5. 在操作过程中，要及时关注投影仪的运行状态，如发现异常
情况需立即停止操作并进行检查。
三、测量投影仪的维护与保养
1. 定期清洁投影仪的滤网和镜片，避免灰尘和杂质影响投影效果。
2. 定期进行投影仪灯泡的更换，以确保投影效果的稳定和清晰。
3. 定期检查投影仪的连接线和电源线，确保其安全可靠。
通过严格按照《测量投影仪操作规程》进行操作，可以确保测量投影仪的稳定性和准确度，提高工作效率和测量精度。
屏显万能试验机操作规程
屏显万能试验机操作规程1、打开计算机；打开万能机试验机，预热约30分钟。
2、万能机横梁（活塞）升起10～20㎜。
3、试验力调零，建立试样信息。
4、安装、夹持试样；安装引申计。
5、变形调零；按“试验开始”。
6、慢慢旋转送油阀，开始加载。
（注意控制加荷速度，加载速度0.5～2.5KN/S）。
7、加载过程中观察计算机屏幕，出现“摘除引伸计”提示框时，按“确定”确认后，摘除引伸计。
（注意试件加载时出现打滑，会引起变形数据不准确，若变形跳动较大，试验重做）。
8、摘除引伸计后继续加载，速度可适当加快，直到试样拉断，关闭送阀；会出现“试样是否断裂”提示框，点击“是”，试验结束，试验结果会出现在屏幕下方，并自动存储试验结果。
9、选择下一试件，重复上述2～8步骤操作。
10、选择试验报告方式，打印试验报告。
11、试验结束，关闭设备，清理现场。
万能材料试验机安全操作维护规程一、接通电源，检查是否漏电。
二、根据试样尺寸大小，选择测量范围，调好级冲器（1000K和600KV 的选择好速控位置）。
三、根据试样形状、尺寸大小安装相应的夹具。
四、作没有明显屈服点的试样时，调好记录装置。
五、启动油泵电机，拧紧回油阀，拧开送油阀，使上夹头上升约15毫米，对好指针零点。
六、装好试析，并使试样对正中心，按下记录笔。
七、按拉力试验法要求的加荷速度，缓慢平稳地开起送油阀进行试验，屈服点后抬起记录笔。
八、试验完毕，取下试样，关闭送油阀，切断电源，清洁设备。
九、在试验过程中，试台上不能放与试验无关的物品。
十、试验机易生锈部位，定时涂上防锈油，油孔注入油，试验机应定时校正。
40毫米钢筋弯曲机试验操作规程一、试验前，接通电源，检查冷弯机转动方向是否正常。
二、根据试样尺寸、形状、钢号，选择弯心直径。
三、安装好支承滚和滚动液，放好试样进行试验。
四、试验时，弯曲机两侧严禁人靠近，以防试样掉出或断裂时伤人。
五、试验完毕，取出试样，切断电源，清洁设备。
物理室人员岗位职责一、对设备性能不熟者，不能随意开动设备，以免发生事故，如发现设备有故障必须排除后才能使用，不得违章作业。
实验一利用投影万能测长仪测量轴径孔径
互换性与技术测量实验指导书- 1 - 实验一利用投影万能测长仪测量轴径、孔径和螺纹一、实验目的熟悉使用投影万能测长仪测量轴径和孔径尺寸和误差的方法和特点 认真体会局部实际尺寸和尺寸误差的概念。
二、设备与器材投影万能测长仪一台 轴和孔各5个。
三、投影万能测长仪用途投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。
本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外 还可以使用仪器所附有的专用设备进行各种特殊测量工作。
其使用范围如下 1 外尺寸 平行平面被测件的测量 如量块 球形面被测件的测量 如量棒、钢球、内径千分尺 柱形面被测件的测量 如圆柱体直径等。
2 内尺寸 平行平面被测件的测量 如卡扳 孔径的测量 如环规等。
3 螺纹 内外螺纹中径的测量。
4 比较测量 选购卧式投影光学计管或目视卧式光学计管及大小活动测钩即可进行比较测量。
四、仪器规格1 测量范围mm 直接铡量0 100 比较测量外尺寸0 500 内尺寸使用电眼测量装置时1 20 外螺纹中径测量至180 内螺纹中径测量深度为10—50时14 2×70一壁厚2 最小分划值0 001mm 3 测量力一般情况时N 15 2 5 使用电眼装置测量时0 4 仪器示值不稳定性外尺寸测量时仪器示值不稳定性0 3??m 内尺寸测量时仪器示值不稳定性0 5??m 5 直接测量时仪器的准确度①外尺寸测量≤1L 200 ??m ②内尺寸测量≤1.5L/100 ??m L为被测件长度 单位mm 6 万能工作台 1 测微鼓分划值0 0lmm 2 横向行程25mm 互换性与技术测量实验指导书 3 垂向行程l00mm 4 荷重10kg 7 顶针架最大挟持直径mm 当长度小于85时??180 当长度等于200时??20 8 测帽内径配合尺寸??6H7 9 测量杆与测帽内径配合的外径尺寸??6g6 五、工作原理仪器设计符合阿贝原理 它的投影读数原理如图1所示。
投影一米测长机安全技术操作规程
投影一米测长机安全技术操作规程1.范围：本规程规定了投影一米测长机使用的危害因素分析、操作规程、应急措施及维护保养等内容。
本规程适用于投影一米测长机的操作使用及维护保养。
2.引用文件JJF1066-2000《测长机校准规范》大投影一米测长机使用说明书《常用光学仪器》3.设备的功能本设备是用于大尺寸工件精密计量的端度仪器，能够完成三等以下大尺寸（超过500毫米以上）块规的检定和传递工作，以及对大型精密工件的长度测量。
3.1设备组成：本设备主要由底座、头座组、尾座组、万能工作台、V型支架、内测装置、外螺纹中径测量装置及其它装置等各部分组成。
3.2 工作原理：本设备由分米，毫米光学系统和微米投影读数光学系统组成。
两条光路是相互衔接的。
分米，毫米光路设计成棱镜、透镜系统，在测量结果中不至出现由导轨不直度引起的一次方误差。
光学系统中分米，毫米光学系统由平行光管的物镜和投影系统组成。
平行光管装在尾架内，随尾架移动，通过放大可读至0.1mm。
微米投影读数光学系统由光学计管和投影物镜组成，在影屏上可直读到0.001mm。
4.危害因素分析详见附表1（投影一米测长机使用危害分析（JHA）记录表）5.操作规程5.1 工作前5.1.1将被测件清洗干净，放在实验室内等温。
5.1.2清洗仪器导轨和工作台，使之仪器清洁，运行平稳。
5.1.3根据被测件要求选择适当的测帽或测钩，并对其进行调整。
5.1.4记录设备使用前状态，状态良好方可进行下一步工作。
5.2 工作中5.2.1测量外尺寸时零位调整。
移动头、尾座分别对在毫米、分米金属标尺零位上。
刹紧头座微动刹车手轮，微调头座，使分米双刻线对准毫米零位刻线。
调整尾管，使微米零刻线在视场中央。
用螺丝刀调节尾管上两只调节螺钉，找出转折点。
再调整头座上微米调零手轮，使微米刻线零位与指标线对准。
5.2.2内尺寸测量时仪器起始值的调整。
将固定测钩安装在尾管上，活动测钩安装在头座光学计管上，头座测轴安装φ8mm平面测帽。
投影测长仪计长表安全操作及保养规程
投影测长仪计长表安全操作及保养规程投影测长仪计长表是一种高精度测量仪器，广泛应用于机械加工、电子仪器、汽车制造等领域。
为确保安全运行和长期使用投影测长仪计长表，我们需要遵守以下操作规程和保养规程。
安全操作规程1. 了解投影测长仪计长表的操作原理和使用方法在使用投影测长仪计长表之前，需要了解测量原理、使用方法和注意事项。
首先，测量原理是通过使用光学测量原理来实现测量。
使用时，需要将被测件放置在推台上，与光源成一定角度，然后将尺标放置于投影测长仪计长表上，利用目镜观察尺标截面上的标线，得到测量结果。
2. 确保投影测长仪计长表的供电和连接正常在使用投影测长仪计长表之前，需要确保电源供应稳定，并正确连接设备。
检查电源电压是否与设备要求一致，并确保设备的所有连接部件处于可靠的工作状态，以避免因电力问题或设备连接问题导致的损坏和误差发生。
3. 确保被测件牢固放置误差与稳定性是投影测长仪计长表的核心特性之一，因此在进行测量时，需要确保被测件的放置稳定可靠。
在使用投影测长仪计长表时，应仔细检查被测件的表面是否平整、干净和无损伤。
必须确保被测件与设备之间的角度和距离调整正确。
4. 仔细观察投影测长仪计长表读数在使用投影测长仪计长表进行测量时，需要大力准确观察读数。
在操作投影测长仪计长表时，因光源及读数装置的原因，产生的读数轻微波动、模糊不清、光线亮度不足等情况，都将影响测量结果的准确性。
在测量过程中，应注意观察读数是否稳定、是否能够准确地识别数字、线条或文字等，以保证测量结果的准确性。
5. 正确使用校准装置校准装置常常被用作投影测长仪计长表的标校仪器。
在使用校准装置时，需要仔细检查其工作状态，确保其精度尽可能地接近被测器的精度。
同时，在进行校准时，需要正确使用校准装置，并确保使用正确的标准物来进行测量，以确保可靠的校准结果。
保养规程1. 定期清洁投影测长仪计长表为确保设备的准确性和可靠性，需要定期清洗投影测长仪计长表。
万能测长仪操作规范
万能测长仪操作规范一、作业前注意事项：1、测量前保证被测工件在检定室恒温不少于2小时；2、测量前先擦洗被测工件，保证测量时被测工件洁净；二、过程中的注意事项：1、操作要轻，严禁撞击测头，严禁对仪器造成大的冲击（击打，碰撞）；2、被测工件应轻拿轻放，保证工件完好如初。
三、操作步骤：1、测量前应针对被测工件选择安装合适大小的测头。
2、测量外径：2-1、先进行仪器校准，松开锁紧螺母，让两个测头接触，调节测座位置进行刻线对零并锁紧，接着调节右侧测头的前后和上下在调节微分筒目镜内观察达到最大值，最后松开微分筒目镜下的锁紧螺母，调节其左边的微调使主副尺零刻线完全重合，然后锁紧锁紧螺母，此时读数时0.0000mm；2-2、测量时，安装工件要牢固，并使其处于适当位置，将左端测头移动到接触工件距离以外，并锁紧测量轴的紧固螺钉，避免升降工件造成撞击而使测量不准确，旋转升降手轮，使工作台升降达到恰当位置，并锁紧，然后慢松开左端测头使其轻轻的接触到工件的表面，旋转前后调节手柄使工作台前后移动，在微分筒中观察使其调节到拐点（最大值），扭动水平扳手，使微分筒中的刻线处于拐点处（最小值），然后调节工作台的上下看是否有锥度，若有锥度记录下来（如果是测量沟径取其拐点，最小值），调节工作台到达测高位置，多重复上述步骤，使其被测的工件在微分筒内的观测读数不会发生改变为止，锁紧各个锁紧螺母或紧固螺钉，并记录此数据，此时的读数就是被测工件的实际大小值；2-3、如果被测工件的实际尺寸大于100mm,则需要用一个外径标准件对测量仪进行校对，将外径标准器安装在工作台上并保证其安装位置准确牢靠，将左边的测头移到接触工件距离以外，并锁紧测量轴的紧固螺钉，保证安装完毕后工作台升降过程中将不会造成仪器和标准器的碰撞，从而保证读数的准确，升降到预定高度（测高位置）并锁紧，松开测量轴的紧固螺钉，使测头缓慢的接触到外径标准器的外径表面，松开测座的锁紧螺母，调节测座左右位置使微分筒的刻度值趋近零，锁紧锁紧螺母，然后调节前后手柄在微分筒中观测取拐点值（最大值），扭动水平扳手调节使微分筒里的观测值处于拐点位置（最小值），重复几次上述步骤，直到读数不会发生改变，松开微分筒下的锁紧螺母调节其左边的微调旋钮使微分筒里的主副尺零刻线对准，此时刻度就对零了，锁紧对零结束后，此时的准确读数应该是外径标准件的实际值；2-4、测量实际尺寸大于100mm的工件时，安装工件测量的步骤重复“2-2”，但是此时要记录的工件实际数据不是微分筒里的观测值，而是“校准仪器的外径标准器的实际值+微分筒里的观测值”；3、测量内径：3-1、用内径标准器对测量仪进行校准，首先将内径标准器固定在工作台上，并保证其处于恰当位置且固定可靠，将两个测钩靠在一起，并锁紧测量轴的紧固螺钉，避免与测钩发生碰撞，并可以使其顺利深入内径标准器的内孔，旋转工作台升降手轮，使内径标准器到达测高位置并锁紧，松开测量轴的紧固螺钉和测座锁紧螺母，使测头缓慢地接触到被测工件的内径表面，调整左边测座的位置使微分筒中的观测值趋近外径标准器的实际值，然后锁紧锁紧螺母，调节前后手轮使微分筒中找到拐点（最大值）位置，扭动水平扳手，使微分筒中找到拐点（最小值），多重复几次，直到微分筒中的观测值不会发生改变，这是松开微分筒目镜下的锁紧螺母，调整其左边的微调旋钮，使微分筒内的观测值等于内径标准器的实际值，这样测量仪就校对好了；3-2、测量时，首先将工件安装作台上，并保证其处于恰当位置且固定可靠，将两个测钩靠在一起，并锁紧测量轴的紧固螺钉，保证工作台上升的时候不会与测钩碰撞，并使测钩顺利深入工件的内孔，旋转工作台升降手轮，使工件到达测高位置并锁紧，松开测量轴的紧固螺钉，使测头缓慢地接触到被测工件的内径表面，调节前后手轮使微分筒中找到拐点（最大值）位置，扭动水平扳手，使微分筒中找到拐点（最小值），多重复几次，直到微分筒中的观测值不会发生改变，锁紧各个锁紧螺母或紧固螺钉，并记录此数据，此时的读数就是被测工件的实际大小值；3-2、如果被测工件的内径大于100mm，则用范围之内的内径标准器对测量仪进行校对，，首先将内径标准器固定在工作台上，并保证其处于恰当位置且固定可靠，将两个测钩靠在一起，并锁紧测量轴的紧固螺钉，避免与测钩发生碰撞，并可以使其顺利深入内径标准器的内孔，旋转工作台升降手轮，使内径标准器到达测高位置并锁紧，松开测座锁紧螺母，调整左边测座的位置使微分筒中的观测值趋近零，然后锁紧锁紧螺母，调节前后手轮使微分筒中找到拐点（最大值）位置，扭动水平扳手，使微分筒中找到拐点（最小值），多重复几次，直到微分筒中的观测值不会发生改变，这是松开微分筒目镜下的锁紧螺母，调整其左边的微调旋钮，使微分筒内的主副尺零位对齐，这样就对好了可以测大于100mm的内径工件了，此时的零位实际值是进行校对的内径标准器的实际值；3-3、测量内径大于100mm的内径工件时，首先将工件安装作台上，并保证其处于恰当位置且固定可靠，将两个测钩靠在一起，并锁紧测量轴的紧固螺钉，保证工作台上升的时候不会与测钩碰撞，并使测钩顺利深入工件的内孔，旋转工作台升降手轮，使工件到达测高位置并锁紧，松开测量轴的紧固螺钉，使测头缓慢地接触到被测工件的内径表面，调节前后手轮使微分筒中找到拐点（最大值）位置，扭动水平扳手，使微分筒中找到拐点（最小值），多重复几次，直到微分筒中的观测值不会发生改变，锁紧各个锁紧螺母或紧固螺钉，但是此时要记录的工件实际数据不是微分筒里的观测值，而是“校准仪器的内径标准器的实际值+微分筒里的观测值”。
测量投影仪使用方法和测量方法
测量投影仪使用方法和测量方法一、测量投影仪使用方法1照明灯泡的更换和调整此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。
1.1恢复性调整取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。
1.2更换灯泡的方法打开侧门，松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5。
松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整更换灯泡的方法与6.1.2完全相同。
打开反射照明光源，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。
将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。
2物镜更换2.1仪器只一个物镜共用的螺纹接口，各倍物镜要单独使用2.2物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定，一般而言，倍率越高，测量的瞄准精度越高。
2.3用透射照明测量时，不要将半透反镜套在物镜上(10X，20X)或让半透反镜在镜筒内处于竖直方向(50X，100X)，否则会影响测量精度及影屏照度。
3工作台的使用3.1总电源打开后，X，Y坐标值就在显示屏上显示出来3.2进行测量时，当工件调好焦后，一般应先做几次来回运动，使工作台由静止状态进入测量状态。
测量时要用手轮转动，动作要平缓，用力不要过大3.3测量工作完毕应使工作台在X、Y方向恢复到对称位置。
4投影屏的使用4.1总电源打开后，旋转角度值就在显示屏上显示出来4.2松开螺丝后，可用小手柄快速转动投影屏，也可用微调手轮做慢速转动4.3弹性压脚可用来压紧标准放大4.4当投影屏框上的白色短线对准零位标记时，屏上的水平线就与X坐标行程平行了，旋转工作台上的载物台，将零件被测边影像调整到与它相切后就可作X坐标测量了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投影万能测长仪操作规程
万能测长仪系精密计量测试仪器，正确使用、维护是保证仪器测量精度，延长仪器使用寿命的重要手段，为此，特制定本规程。
1操作规范
1.1本仪器由专人负责使用保管，适用本仪器的检定人员要熟悉仪器的结构、性能、技术要求、使用特点，熟悉所有附属设备的使用规范，否则不得上岗操作。
1.2使用前首先用汽油清洗工作台、测帽及其他附属设备，检查工作台面上有无锈迹、碰伤、划痕及影响准确度的其他缺陷。
涂漆和镀层应无脱落现象。
1.3检查各活动部位的作用是否灵活、平稳、可靠，制动螺丝的作用应切实有效。
1.4装夹被测工件要平稳、牢固，要轻拿轻放，附件安装应顺利、可靠，无卡住现象。
被测工件测量面要擦拭干净，以防划伤仪器。
1.5悬挂重锤时应紧固测量轴。
测量时要用手扶住测量轴，使其缓慢与工件接触。
谨防测量轴突然冲向工件，损坏仪器。
1.6光学系统的成像要保持清晰，视场应无油迹、灰尘、水渍和霉点等影响读数的疪病。
1.7用完后放松各紧固部位螺丝和锁紧装置，以防局部受力变形。
用汽油清洗各测量部位及辅助设备并涂防锈油。
1.8仪器不适用时，应用防尘罩遮起来，所有附件要放在附件箱中或干燥器中。
1.9仪器室要卫生、干燥、防尘、防振，温度要适合仪器要求。
1.10仪器要定期检定，周期为一年。
