RJ系列连接器
RJ-45插头
RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ-11接口，就是我们平常所用的“电话接口”，用来连接电话线）。
之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。
双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（H ub）或交换机（Switch）的RJ-45接口上，进行网络通讯。
如图所示为RJ-45插头（水晶头）的截面示意图，从左到右的引脚顺序分别为1～8，许多用户在布线中经常出现两种错误：一种是采用一一对应的连接方法（如下图），连接距离较短时，系统不会出现连接上的故障，但当连接距离较长，网络繁忙或高速运行时，最好采用图4的连接方法，其核心是让3和6两个引脚为同一个绞对。
常用的直通和交叉电缆
水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。
水晶头也有几种档次之分，一般比较好的像AMP（安普）这样的名牌大厂的质量要可靠些。
不过价格要比市场上的一些杂牌的贵些。
建议在选购时千万别贪图便宜，否则质量得不到保证，主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。
质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。
RJ连接器成品外观检验标准
√
√
D06 外長城齒斷
√
MCM
√
D07 內長城齒斷
√
√
帶彈片 D08 定位柱不良
√
√
MCM D09 平插芯變形
√
D10 平插芯發白
√
√
D11 平插芯下陷
√
√
D12 平插芯沾異物
√
√
D13 平插芯氧化(銅綠) √
√
D14 平插芯刮傷
ቤተ መጻሕፍቲ ባይዱ
√
√
D15 平插芯露銅
√
√
D16 平插芯突出
√
√
D17 膠殼與樣品不符
√
E08 LED燈沾異物
√
E09 LED間距不良
√
核准：
审核：
D18 膠盒顏色錯誤
√
達創
F01 本體與PIN腳（多PIN）平行
√
制作人：
日期：
√
√
B02 PIN腳堆錫沾錫
√
√
B03 PIN腳鍍錫發白
√
√
B04 PIN腳鍍錫發麻
√
B05 PIN腳長短不齊
√
B06 PIN腳歪斜
√
B07 PIN腳變形
√
B08 PIN腳細
√
√
B09 PIN腳沾異物
√
√
√
D01 膠殼殘缺
√
√
D02 膠殼毛邊
√
√
D03 膠殼小孔
√
√
D04 膠殼刮傷
√
√
D05 膠殼氣泡
E01 LED燈殘缺 E02 LED燈刮傷 E03 LED燈裂開 E04 LED燈凹﹑凸點 E05 LED燈腳斷腳 E06 LED燈腳氧化 E07 LED燈腳毛刺

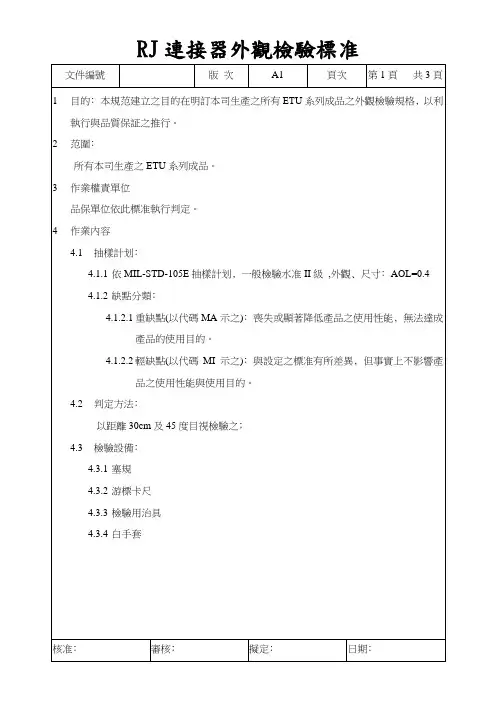

RJ连接器外观检验标准
4.1.2.1重缺點(以代碼MA示之)﹕喪失或顯著降低產品之使用性能﹐無法達成產品的使用目的。
4.1.2.2輕缺點(以代碼MI示之)﹕與設定之標准有所差異﹐但事實上不影響產品之使用性能與使用目的。
4.2判定方法﹕
以距離30cm及45度目視檢驗之﹔
4.3檢驗設備﹕
4.3.1塞規
4.3.2游標卡尺
目視
12
腳墊磨痕
腳墊磨痕不得影響產品的總高度﹐且無殘缺
▲
目視
13
文字印刷
不可有斷字或模糊
以致無法辨識
▲
目視
14
外殼接合縫
外殼接合縫不得>0.75mm
▲
塞規
15
外殼划痕
外殼划痕不得有手感﹐痕跡寬<0.3mm﹐
1.印字面不超過2條﹐每條<10mm
2.側面不超過2條﹐每條<15mm
3.底部不超過3條﹐每條<20mm.
4.3.3檢驗用治具
4.3.4白手套
核准﹕
審核﹕
擬定﹕
日期﹕
文件編號
版次
A1
頁次
第2頁共3頁項次檢驗項目Fra bibliotek不良敘述
參考圖示
不良等級
檢驗
工具
MA
MI
1
金屬LAN切斷面有毛邊
目視不得有毛邊﹐毛邊須<0.08mm﹐不得刺手
▲
目視
2
金屬LAN損傷或臟污
同《LAN-MATE外觀
檢驗標准》
▲
目視
3
金屬LAN凹凸
LAN的凹凸不得>0.7mm
8
DC OUT
件凹凸
DC OUT件凹凸

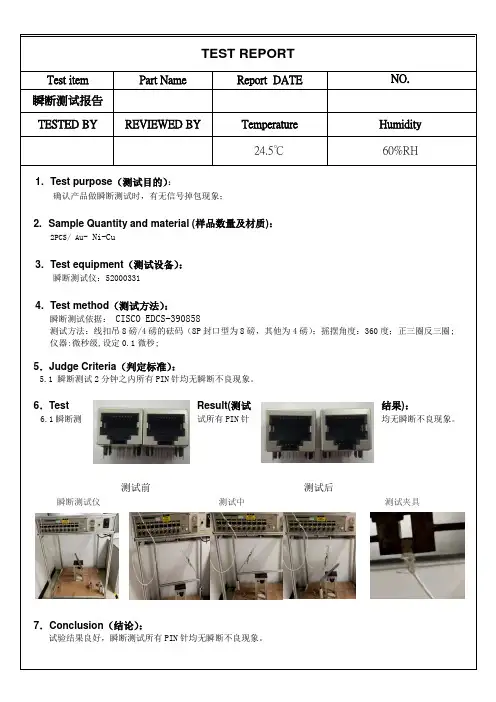

RJ连接器瞬断测试报告
TEST REPORT
Test item Part Name Report DATE NO.
瞬断测试报告
TESTED BY REVIEWED BY Temperature Humidity
24.5℃60%RH
1. Test purpose（测试目的）：
确认产品做瞬断测试时，有无信号掉包现象；
2. Sample Quantity and material (样品数量及材质)：
2PCS/ Au- Ni-Cu
3. Test equipment（测试设备）：
瞬断测试仪：52000331
4. Test method（测试方法）：
瞬断测试依据：CISCO EDCS-390858
测试方法：线扣吊8磅/4磅的砝码（8P封口型为8磅，其他为4磅）；摇摆角度：360度；正三圈反三圈;
仪器:微秒级,设定0.1微秒;
5．Judge Criteria（判定标准）：
5.1 瞬断测试2分钟之内所有PIN针均无瞬断不良现象。
6．Test Result(测试结果)：
6.1瞬断测试所有PIN针均无瞬断不良现象。
测试前测试后
瞬断测试仪测试中测试夹具7．Conclusion（结论）：
试验结果良好，瞬断测试所有PIN针均无瞬断不良现象。
RJ连接器电气性能测试方法
RJ连接器电气性能测试方法1.直流电阻测试：用万用表或特定的电阻测量仪器测量RJ连接器的直流电阻。
此测试方法用于检测连接器的电阻是否符合规范，并评估连接器的导电性能。
2.交流电阻测试：用特定的交流电阻测试仪器对RJ连接器进行交流电阻测试。
此测试方法用于评估连接器在高频率下的电阻特性，检测连接器的高频性能。
3.绝缘电阻测试：使用绝缘电阻测试仪器，将特定的电压施加到RJ 连接器中的绝缘体上，并测量连接器的绝缘电阻。
此测试方法用于评估连接器的绝缘性能，检测连接器是否存在漏电问题。
4.端子插拔次数测试：在专门的测试设备中，反复进行连接器的插拔动作，统计插拔次数。
此测试方法用于评估连接器的可靠性，并检测连接器在插拔过程中是否存在损坏或脱落现象。
5.对未连接的导线进行测试：通过连接导线到RJ连接器的开口，并在导线上施加特定的电压，测试未连接的导线之间是否存在短路或断路现象。
此测试方法用于评估连接器的设计和制造质量，检测连接器是否存在内部短路或断路问题。
6.信号完整性测试：使用特定的信号发生器和示波器，在连接器上输入不同频率和振幅的信号，并通过示波器来检测信号的完整性。
此测试方法用于评估连接器在高频率和高速传输下的性能，判断连接器是否存在信号失真、串扰等问题。
7.传导噪声测试：使用专门的传导噪声测试仪器，对连接器进行传导噪声测试。
此测试方法用于评估连接器的屏蔽效果和抗传导噪声性能，检测连接器是否存在传导噪声干扰问题。
8.环境适应性测试：将连接器置于不同的环境条件下，如高温、低温、湿度等，测试连接器的电气性能是否受到环境影响。
以上是RJ连接器的一些常见电气性能测试方法，通过这些测试可以评估连接器的质量和可靠性，确保其在实际应用中的正常工作。
RJ连接器电气性能测试方法
▪ 测试要求：500兆欧最小
Requirement: 500 MΩ min
▪ 3.耐压测试（耐电压测试） ▪ Dielectric withstanding strength test
测试仪器：耐压测试仪
国际标准：EIA-364-20 ▪ 测试条件：相邻的接线端子之间供应1000V交流电测试 1
分钟
Test condition: Apply 1000VAC for 1 minute between adjacent terminal
▪ 测试要求：耐压测试仪无超漏现象
Requirement: No breakdown
▪ 1.接触阻抗测试
▪ Low level contact resistance
▪ 测试仪器：微电阻测试仪或者全自动插拔测试机
▪ 国际标准：EIA-364-23
▪ 测试条件：测试Plug 与Jack相匹配时接触点的微电阻值
Test condition: measure the resistance of the point that plug mated jack
▪ 测试要求：30毫欧最大
Requirement: 30 mΩ maximum 根据公式 R=ρL/S，与接触阻抗值R的相关因数： 端子的材质、接触点的大小和面积
ቤተ መጻሕፍቲ ባይዱ
▪ 2.绝缘电阻测试 ▪ Insulation resistance test
测试仪器：绝缘电阻测试仪 国际标准：EIA-364-21 ▪ 测试条件：相邻接线端子之间供应500VD直流电测试
▪ 4.导通测试Conduction test
模块化连接器教程
早在1976年，模块化连接器就已经被通用电缆公司尝试着去取代西方电气电话的线缆连接及螺丝端子和较大的3和4针电话插座。
从那之后，模块化连接器开始逐渐进入市场，走进人们的视线中。
模块化连接器也叫“RJ (Registered Jack)连接器”和“西方插座/插头”，有四种尺寸，分别为4-，6-，8-，和10位，其中一个位置为一个触点的位置。
下面将分为四个部分，一一为您介绍这四种尺寸的连接器。
4P4Cs4P4C 连接器是一种标准的模块化连接器，通常被用于连接电话听筒软线的两端，也被称为手机连接器。
一般我们所说的RJ9，RJ10和RJ22都是这种4P4C 连接器。
如下图所示，中间的两个针通常用来接收信号，外面的两个针用来发送信号，这样信号在传输过程中就不会相互干扰。
另外，它也可以用于免提耳机的连接，但在布线上可以不同于下图。
除了连接手机外，4p4c 连接器还可以被用来连接键盘到电脑主机，这一用途早已被Macintosh 和苹果公司付诸实践。
其工作原理与上述相同，外面的两个针用来提供功率到键盘，里面的两个针用来接收信号。
6P6C6P 即为6“positions”，表示在这个连接头中有6个触点的位置；6C 即为6“contacts”，表示这个连接头实际上有6个触点。
RJ11，RJ14和RJ25连接头都有6个触点的位置，但实际模块化连接器教程触点各不相同。
RJ11为6P2C或者6P4C，经常用于端接电话线的物理接口，现在大多数家庭都用6P2C的RJ11连接器来连接单线POTS电话插口；RJ14为6P4C，可连接双线电话端口；RJ25为6P6C，用来连接三线电话端口。
在这些6位的连接头中，现在使用范围最广泛的就是RJ11连接头。
另外，采用结构化布线的8P8C（“RJ45”）插孔可以接受使用RJ11，RJ14和RJ25的6位连接器，但只有RJ11和RJ14有充分的电气兼容性。
8P8C8P8C的连接器通常应用于连接双绞线和多导体扁平电缆，注册插口以及其他电话应用程序中。
RJ-45连接器的线排列有两种方法
RJ-45连接器的线排列有两种方法，分别是568B和568A，我们常用 568B方式，排列见下图：实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。
两边使用同样标准的线称为直通线（可以用于七代系统），用于PC到HUB普通口，HUB普通口到HUB级连口之间的连接。
两边使用不同样标准的线称为级联线（不可以用于七代系统），用于PC到PC，HUB普通口到HUB普通口之间的连接。
不按照标准排列的线在100M工作时会出现不可预测的丢包现象。
产生以上丢包的原因是线对之间相互干扰太大，如果你不记得标准，至少应该让12 36 各用一对扭在一起的线，因为他们各自彼此是差分驱动的一对。
遵循EIA／TIA 568B的标准来制作接头。
根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕）。
需要特别注意的是，绿色条线必须跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
对好线后，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约15mm的长度，并铰齐线头，将双绞线的每一根线依序放入RJ45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。
确定双绞线的每根线已经放置正确之后，就可以用RJ45压线钳压接RJ45接头。
因为网卡与集线器之间是直接对接，所以另一端RJ45接头的引脚接法完全一样。
完成后的连接线两端的RJ45接头要完全一致。
最后用测试仪测试一下。
这样RJ-45头就制作完成了。
在进行间HUB级连(或PCl连PC时)，应把级连口控制开关放在MDI （Uplink）上，同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。
RJ连接器环境测试方法
RJ连接器环境测试方法为了确保RJ连接器的质量和可靠性，需要进行环境测试。
环境测试可以评估RJ连接器在不同环境条件下的性能，并判断其是否符合特定的标准和要求。
下面将介绍一些常用的RJ连接器环境测试方法。
1.温度测试：温度是影响连接器性能的重要因素之一、在温度测试中，可以将连接器置于不同的温度环境下，如高温、低温和常温等，以评估连接器在不同温度条件下的可靠性和稳定性。
温度测试可以通过恒温箱或温度梯度来完成，测试温度范围应符合实际应用环境的要求。
2.湿度测试：湿度也是一个重要的环境因素。
湿度测试可以模拟连接器在高湿度环境中的性能表现。
可以将连接器置于高湿度环境中，如湿度测试箱，观察其性能是否受到湿度的影响，如电气性能和机械性能是否受损，连接是否稳定等。
3.耐腐蚀性测试：腐蚀是连接器性能受损的常见原因之一、耐腐蚀性测试可以评估连接器对不同腐蚀介质的耐受能力，如盐雾、硫化氢等。
在测试中，可以使用盐雾测试箱或者将连接器置于腐蚀介质中，观察连接器的性能是否受到影响。
4.机械性能测试：连接器需要经受不同的机械应力，在机械性能测试中，可以评估连接器在不同的机械应力下的可靠性和稳定性。
比如，可以进行插拔力测试、抗拉强度测试、耐弯曲测试等，以评估连接器在使用中的可靠性。
5.传输性能测试：连接器是用于数据传输的，因此需要对其传输性能进行测试。
可以使用网络性能测试工具，如网络分析仪或性能测试仪等，对连接器进行传输性能测试。
可以评估连接器的传输速率、传输距离、误码率等指标。
总之，RJ连接器环境测试是评估连接器性能和可靠性的重要手段。
通过对连接器在不同环境条件下的测试，可以找出连接器的潜在问题，并进行相应的改进和优化。
只有经过严格的环境测试，才能确保连接器在各种恶劣环境下的正常运行，提高其可靠性和稳定性。
rj11接口定义与应用
RJ11连接器,插座及应用详细介编辑：D z3w.C o m文章来源：网络 我们无意侵犯您的权益R J11连接器,插座什么是R J11接口提到R J11就知道这它最早是美国W e s一种接插件的通用6针，W E6W使用全中间两针，后来成R J这个名称代表已J a c k），来源于贝(U n i v e r s a l S e r 用服务分类代码)代码，U S O C是一系列已注册的插孔及其接用于将用户的设备连接到公共网络，现在由F C C的文档规定。
R J11和R J14、R J25为同一系列，尺寸相同，都是9.5m m宽，有中间一对触点，可以连接一对线，表示为6P2C(S i x P o s i R J14使用中间4个触点，可以连接2对线，表示为6P4C；R J25接3对线，表示为6P6C。
以下为这个系列的线序和颜色表：R J11应用R J11也会被用作R S-232或485的接口，以下就是3种实例：有时也可以用这种连接器提供低压小功率的电源（A C或D C），线)。
一般使用R J11作为此9.5m m系列的统称，分别使用R J11-6P2区别触点数量。
电话中还使用一种连接器，用于连接话机和手柄，称为4P4CR J9、R J10组成一个系列），有4个触点，7.5m m宽，比R J11式见下图：这种连接器还被使用于A p p l e公司的M a c i n t o s h中，用于连接盒也使用这种连接器。
R J11是美国标准的电话连接器，而英国为B S6312，法国为F C o n n e c t o r，基本类似，而奥地利则为T D O-C o n n e c t o r，波兰目前更常用的一种R J连接器是R J45，用于E t h e r n e t连接，8P 12m m宽，比R J11系列要宽一些。
R J45有时也用于电话或R S2频信号。
还有一种8P8C连接器称为R J61，用于连接双绞线对，线序如因为这种线序中第3、4对双绞线中的两线相距较远，会引起较E t h e r n e t这种高频信号的传输。
RJ连接器成品外观检验标准
鐵殼類成品外觀檢驗標准2
1﹑鐵殼污痕 ﹕鐵殼污痕以在30cm以外目視無 法看到為限度 (如圖示二)
2﹑底部灌膠面 ﹕底部膠面不得超出底板 3﹑端子露銅 ﹕端子除截面外不得露銅 4﹑目視方法：在燈光下30cm處平視
錫點高度﹕錫點高度不得大于1mm
鐵芯安裝 ﹕公母鐵芯要對齊(圖示一)
鐵芯松動 ﹕鐵芯不得有松動現象。
絕緣膠帶 ﹕絕緣膠帶封頭處須封在鐵芯下﹐不可外
露﹐
不可露漆包線 (圖示二)
鐵芯沾膠 ﹕鐵芯外沾膠以距30cm處目視無法辨識為 限度
不良圖解﹕
圖一 公母鐵芯未對齊
圖二 絕緣膠布不良過2條﹐每條<10mm 側面不超過2條﹐每條<15mm 底部不超過3條﹐每條<20mm.
窗口不良圖解﹕
圖一﹕窗口發白不良
圖二﹕窗口臟污不良
鐵殼類成品外觀檢驗標准1
1﹑鐵殼划傷 ﹕正面(即印字面) 有感刮傷﹕不允許 無感刮傷(長*寬)﹕＜12*0.3mm,不超過3條﹔ 在兩條無感刮傷之間﹐(間距≧10mm)
型﹑印字面﹑極性﹑色環) PCB板底面﹕絕緣矽膠片(允收品) 矽膠片破損長度在0.5mm以內
成品圖解﹕
L>1 mm
圖一 膠帶松落(NG)
圖二 膠帶松散(NG)
圖三 膠帶燙傷(NG)
圖三 絕緣膠允收品 (OK)
圖三 絕緣膠限度品 (OK)
VP系列成品外觀檢驗標准
端子鍍錫﹕纏繞端之漆包線漆包層要完全破壞﹐且緊 靠PIN端(圖示三﹐四)
鐵殼類不良圖解﹕
圖一﹕刮傷不良
RJ-11接口详解
RJ11连接器与电话接口详细介绍提到RJ11就知道这是通用的电话连接器，其实它最早是美国Western Electric公司开发的一种接插件的通用名称，原名为WExW，外形为6针，WE6W使用全部6个触点，而WE2W只使用中间两针，后来成为RJ系列连接器中的一种。
RJ这个名称代表已注册的插孔（Registered Jack），来源于贝尔系统的USOC (Universal Service Ordering Codes通用服务分类代码) 代码，USOC 是一系列已注册的插孔及其接线方式，由贝尔系统开发，用于将用户的设备连接到公共网络，现在由FCC的文档规定。
RJ11和RJ14、RJ25为同一系列，尺寸相同，都是9.5mm宽，只是触点数量不同。
RJ11只有中间一对触点，可以连接一对线，表示为6P2C (six position, two conductor)；RJ14使用中间4个触点，可以连接2对线，表示为6P4C；RJ25使用全部6个触点，可以连接3对线，表示为6P6C。
以下为这个系列的线序和颜色表：RJ11也会被用作RS-232或485的接口，以下就是3种实例：有时也可以用这种连接器提供低压小功率的电源（AC或DC），常用PIN2和PIN5(黑线和黄线)。
一般使用RJ11作为此9.5mm系列的统称，分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C 区别触点数量。
电话中还使用一种连接器，用于连接话机和手柄，称为4P4C（也有人称作RJ22 ，并与RJ9、RJ10组成一个系列），有4个触点，7.5mm宽，比RJ11尺寸小，MIC与耳机的接线方式见下图：这种连接器还被使用于Apple公司的Macintosh中，用于连接主机和键盘，DirecTV 机顶盒也使用这种连接器。
RJ11是美国标准的电话连接器，而英国为BS 6312，法国为F-010，德国为TAE connector，基本类似，而奥地利则为TDO-connector，波兰为WT-4，相差就很大了。
