下边简易的认真介绍下摆锤冲击试验机在应用中的常见问题：1、摆锤冲击试验机需由试验工作人员专职人员实际操作，用以有关试验原材料的落锤冲击试验。
2、应用试验仪全过程中，务必严苛按本企业发放的使用手册和试验规范中试验方式开展实际操作。
3、试件在23 ℃ ± 2 ℃ 的标准下准备处理 24 钟头。
4、依据试验规定选装锤头、锤杆、标准砝码。
5、确定摆锤冲击试验机开关电源联线和数据信号联线联接精准无误后启动通电。
6、按试验规定设定冲击性高宽比。
7、电动机轴门、安全防护网门关紧后，次序按“ 精准定位”、“ 回零”、“ 提锤” 按键，屏幕上显示灯灭、闭店、精准定位、回零、抓锤、提锤6个标准具有后按“ 预落” 。
8、屏幕上显示“ 预落” 后按“ 落锤” 开展冲击试验。
9、摆锤冲击试验机换试件后反复 7、 8 条，直到一大批试件全部做了。
10、最后落锤落下来后，保存一完好无损试件、闭店、待机。
11、做好落摆锤冲击试验机应用纪录。
12、试验仪无需时，每星期插电1钟头，确保试验仪一切正常专业本领。
13、把升降架冉冉升起用前爪卡死棘轮扳手，将锤冉冉升起时，应留意不行用手拉式双摆架。
务必将安全装置备好，以防产生安全事故。
14、试验前应将绳闸的锤撑起，用另一手将绳闸下拉菜单某些，使绳闸在冲击性时不处在绷紧情况。
15、摆锤冲击试验机试验前要全方位查验各组织是不是一切正常，摆锤健身运动范畴不可有阻拦，以防冲击性时产生安全事故。
16、在作锋钢及其相近此类特性的不锈钢板材的冲击试验时，务必常备安全性罩，以防试件飞出去致死。
摆锤冲击试验机JBW-300B
摆锤冲击试验机JBW-300B摆锤冲击试验机 JBW-300B 是一种用于测定材料抗冲击性能的测试仪器。
摆锤冲击试验机采用高精度传感器、压力传感器和缓冲系统等，将材料受到的冲击力传递到传感器上进行检测，从而确定材料的抗冲击性能。
技术参数•冲击能量： 300 Joules•摆锤重量： 21.5kg•摆动圆弧半径： 1.0m•夹持样品宽度： 15mm•具有自动恢复和计数能力•电源： AC220V/50HZ试验原理摆锤冲击试验机的工作原理是利用重量为固定值的摆锤以一定的速度在一定的高度上自由摆动，并在最高点将一定能量的冲击传递给待测材料，从而评估材料在冲击载荷下的抵抗能力。
试验时，材料置于钢板支撑器上，以保证测试样品的垂直落下。
试验步骤1.准备试样。
试样必须符合测试标准，大小和形状必须符合规范。
对于不规则试样，建议使用一个夹具来固定样品。
2.将试样放到准备好的试样台上。
3.将试样台固定到摆锤冲击试验机上。
4.根据测试要求设置冲击能量或摆动圆弧半径，夹持样品宽度等。
5.开始测试。
摆锤开始摆动，一旦摆锤以一定的速度落下，就会冲击测试样品。
6.测试数据分析。
测试完成后，可以将数据导出并进行分析，例如抗冲击强度、断裂形态、塑性变形等。
试验结果解读摆锤冲击试验机的结果反映了材料在冲击载荷下的表现。
在测试中，可以确定试样的最大摆动圆弧半径和最大冲击能量，从而评估材料在自由落下条件下的耐久性和稳定性。
通过分析试验结果，可以确定材料质量和性能是否符合标准要求。
对于相同类型的不同材料，可以在同一条件下进行比较测试，以选择最合适的材料。
应用领域摆锤冲击试验机广泛应用于建筑，建材，包装，家具，石油化工等行业，以检测材料的抗冲击性能。
同时，它也被应用于研究冲击力量和条件对材料、构造和结构性能影响的科学实验和创新领域。
总结摆锤冲击试验机是一种重要的测试设备，广泛应用于建筑，建材，包装，家具，石油化工等行业，以检测材料的抗冲击性能。
冲击试验机操作指导书
冲击实验机操作指导书
XXX阀门有限公司
理化室
2019.8.13
半自动冲击实验机
型号：J B—300B 冲击能量：150J﹑300J 小摆：0～150J 分度值：1J
大摆：0～300J 分度值：2J
出厂编号：5350 出厂日期：2010.7 制造单位：济南科汇实验设备有限公司
本公司设备编号：
资料编制人：
一．材料冲击实验：
1.打开主机下的电源，电源指示灯亮，再将控制盒上的拨动开关打到开的位置。
2.按下控制盒上的“取摆”按钮，等到摆锤升起到顶端挂钩挂起停止，并且安全销弹出。
3.将标准试样用对准器准确对准位置放好，再将读盘上的指针放在读盘左边最大刻度位置。
4.按下“退销”安全销会收回，接着按下“冲击”按钮摆锤就会冲向标准试样，试样冲断后摆锤会自动取摆升到顶端挂在挂钩上。
5.读取指针所指的刻度即为试样的冲击能量。
6.再继续做下一个试样，按照2、3步骤即可。
7.试样操作完毕时，要将摆锤放下（长按“放摆”按钮等到摆锤落到最底端松开按钮），关闭电源。
10JB-300型摆锤冲击试验机安全操作规程OK

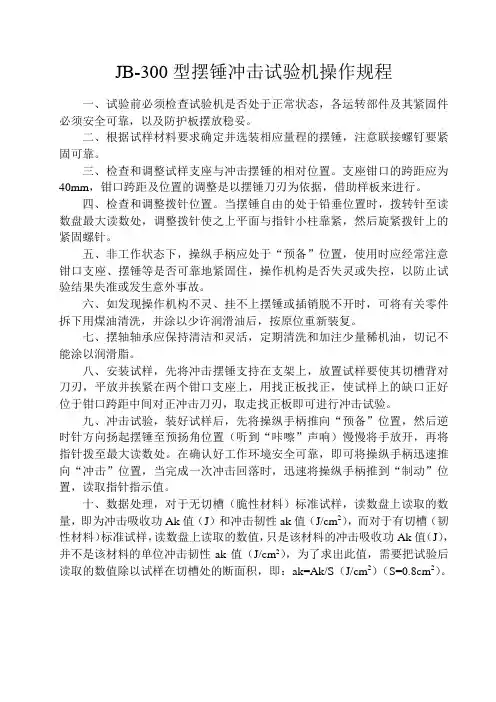

JB-300型摆锤冲击试验机操作规程一、试验前必须检查试验机是否处于正常状态，各运转部件及其紧固件必须安全可靠，以及防护板摆放稳妥。
