JJG145-2007《摆锤式冲击试验机》检定规程实施要点分析摘要：为更好执行JJG145-2007摆锤式冲击试验机检定规程要求，本文对摆锤式冲击试验机的工作原理，重要的检定方法以及具体措施，对影响冲击试验的关键问题进行重点的论述。
在检定校准过程中“直接检定方法”与“标准冲击样品的间接检定方法”都是重要的，采用“标准冲击样品的间接检定方法”是对冲击试验机综合性能检定，是必需的、可行的、简便的。
一、摆锤式冲击试验机工作原理摆锤式冲击试验机是用规定高度的摆锤对处于冲击试验机砧座上的冲击试样进行一次性打击，测量试样弯折时的冲击吸收功。
摆锤是以冲击试验机摆轴为中心，在处于预仰角 位置时释放摆锤，以一定速度冲击试验机砧座上的冲击试样。
见图1。
图1 摆锤式冲击试验机工作原理图二、摆锤式冲击试验机检定方案分析根据摆锤式冲击试验机的工作原理分析，主要由三大部分组成：a. 冲击试验机主机架；b. 冲击摆锤；c. 冲击试样砧座与支座。
基本保障是：冲击试验机应安装在具有质量足够的地基上。
最终综合技术指标是：冲击能量——J焦耳。
这一能量的表现形式是对冲击试样的冲击吸收能量。
它指示了冲击试验机冲击试样的能量，以及冲击试验机的能量传递给冲击试样准确的程度。
为此，对摆锤式冲击试验机的检定，最为重要的是：考核整机性能、整机刚度、安装质量（地基的合理性）。
摆锤式冲击试验机的检定按JJG145要求，冲击试验机的检定分为首次检定，其中包括直接检定与间接检定，后续检定及使用中检验，详见规程中的表8。
本文主要介绍间接检定方法。
间接检定方法间接检定法是指使用标准冲击样品进行冲击能量的检定方法，即示值检定法。
间接检定方法可保证冲击试验机示值的准确性。
使用标准样品的间接检定，实质上是对试验机的综合性能的检定以及冲击能量示值准确性的检定。
1. 标准冲击样品的应用标准冲击样品的标准能量值应在下列之一的范围内：低能量(L)级：标准能量值＜30J中能量(M)级： 30J≤标准能量值＜110J高能量(H)级： 110J≤标准能量值＜220J超高能量(UH)级：标准能量值≥220J标准冲击样品技术要求见表1目前使用的标准冲击样品冲击后不撕裂分离，可以准确的保留每一次冲击后样品的印痕，通过对印痕的分析会快速、清楚的发现试样砧座、冲击刀刃的当前状态。
摆锤式冲击试验机检定规程
摆锤式冲击试验机检定规程本规程适用于摆锤式冲击试验机以下简称试验机首次检定、后续检定和使用中检验。
摆锤式冲击试验机检定规程摆锤式冲击试验机检定规程摆锤式冲击试验机检定规程。
另外，冷热冲击试验机是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理损害。
（一）冷热冲击试验机电器部分无电源外接电源，电源进线未接好，空气开关未开启；需要重新结好连接线，如空气开关未开启，开启空气开关即可。
（二）冷热冲击试验机不加热、加热不受控1、仪表显示不正常，无有输出，仪表设置不正确；应当由专业人员维护和修理更换仪表，重新设置仪表参数。
2、接触器烧坏；请专业人员维护和修理更换接触器；3、固态继电器无输出、加热管、加热丝烧毁损坏；需更换固态继电器或加热管（三）冷热冲击试验机制冷工作异常压缩机工作不工作；通知生产厂家解决（四）在高温试验中，如温度变化达不到试验温度值时可以检查电器系统，逐一排出故障。
如温度升得很慢，就要查看风循环系统，看一下风循环的调整挡板是否开启正常，反之，就检查风循环的电机运转是否正常。
如温度过冲厉害那么就需要整定PID的设置参数。
假如温度直接上升，过温保护，那么，掌控器出故障，须更换掌控仪表。
（五）低温达不到试验的指标那你就要察看温度的变化，是温度降的很慢，还是温度到确定值后温度有回升的趋势，前者就要检查一下，做低温试验前是否将工作室烘干，使工作室保持干燥后再将试验样品放入工作室内再做试验，工作室内的试验样品是否放置的过多，使工作室内的风不能充分循环，在排出上述原因后，就要考虑是否是制冷系统中的故障了，这样就要请厂家的专业人员进行检修。
后者的现象是设备的使用环境不好所致，设备放置的环境温度，放置的位置（箱体后与墙的距离）要充分要求（在设备操作使用说明中都有规定）。
（六）在做湿热试验中，显现实际湿度会达到100%或者实际湿度与目标湿度相差很大，数值低得很多前者的现象：可能是湿球传感器上的纱布干燥引起，那就要检查湿球传感器的水槽中是否缺水，水槽中的水位是由一水位掌控器自动掌控的，查水位掌控器供水系统是否供水正常，水位掌控器工作是否正常。

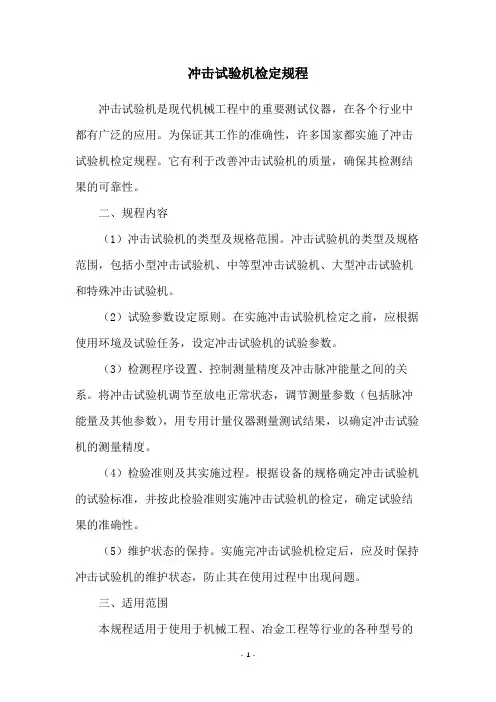

冲击试验机检定规程
