摆锤冲击试验 方法
金属材料夏比摆锤冲击试验方法
中国钢研科技集团公司
试验报告
• 冲击试验报告应包括如下必要的内容：
所采用的试验方法标准号，试样相关资料（例如钢种、 炉号等）、缺口类型（缺口深度）、试样尺寸、试验温 度、吸收能量（KV2,KV8,KU2,KU8）、试验日期等； 有时还需增加下列内容：如试样的取向、试验机的标 称能量、侧膨胀值LE、断口形貌与剪切断面率、吸收能 量—温度曲线、转变温度及判定标准以及没有完全断裂 的试样数等。
中国钢研科技集团公司
夏比摆锤冲击试验原理
• 如不考虑空气阻力及摩擦力等能量损失,则冲断 试样的吸收功为: • K=F×L(cos β -cos α)
式中F-摆锤的重力,N; L-摆长(摆轴至锤重心之间的距离),m; α-冲击前摆锤扬起的最大角度,rad; β-冲击后摆锤扬起的最大角度, rad.
中国钢研科技集团公司
为了消除试样与砧座间的明显间隙,防止断样与支座相互作 用,可用自动对中夹钳,将试样从控温介质中移至并紧贴试验机 砧座放置,并使锤刃沿缺口对称面打击试样缺口的背面,试样缺 口对称面偏离两砧座间的中点应不大于0.5mm.(如图所示) 当使用小尺寸试样进行低能量的冲击试验时,因为摆锤要吸 收额外能量,因此应在支座上放置适当厚度的垫片以垫高试样, 使试样打击中心的高度为5mm(相当于宽度10mm标准试样打 击中心的高度.)小尺寸试样进行高能量冲击试验,其影响很小, 可不加垫片.
名称 长度 高度
序号 l h
宽度w 标准试样 w 小试样 小试样 小试样 w w
中国钢研科技集团公司
冲击试样的尺寸与偏差(续)
序号 公称尺寸 机加工公差 公称尺寸 机加工公差 (V型缺口) (V型缺口) (U型缺口) (U型缺口) 1 2 3 4 45º 8mm 0.25mm 27.5mm 90º 90º ± 2º ±0.075mm ±0.025mm ±0.42mm ± 2º ± 2º — 8mm 5mm 1mm 27.5mm 90º 90º — ±0.09mm ±0.09mm ±0.07mm ±0.42mm ± 2º ± 2º
塑料薄膜抗摆锤冲击试验方法
塑料薄膜抗摆锤冲击试验方法塑料薄膜抗摆锤冲击试验方法是一种用于评估塑料薄膜抗冲击性能的测试方法。
塑料薄膜在包装领域中的应用越来越广泛，其抗冲击性能是衡量薄膜质量的重要指标之一。
抗摆锤冲击试验可以帮助企业和个人更好地了解和控制塑料薄膜的性能，以确保包装产品的质量和安全。
塑料薄膜抗摆锤冲击试验方法主要包括以下步骤：1.试样制备：首先，根据相关标准（如GB/T8809-2015）制备试样。
试样应无气泡、折痕或其他明显的缺陷，数量不小于10个。
试样尺寸为100mm×100mm。
2.确定试验方法：根据不同的试验方法（A法或B法）选择合适的冲头和夹具。
A法冲头直径为25.4mm，夹具内圈直径为60mm；B 法冲头直径为19mm，夹具内圈直径为89mm。
3.安装试样：将试样放置在试验仪上，由气缸控制的夹具夹紧试样。
确保夹具夹紧力均匀，避免试样在试验过程中滑动。
4.调整冲击速度：根据试验方法调整冲击速度，通常为2.5m/s。
5.进行试验：启动试验设备，使冲头以设定的速度冲击试样。
在冲击过程中，记录冲头所消耗的能量。
6.数据处理：根据试验结果，计算薄膜的抗摆锤冲击能量。
抗摆锤冲击能量越低，说明薄膜的抗冲击性能越好。
7.结果分析：分析试验数据，评估薄膜的抗摆锤冲击性能。
若薄膜用于食品或药品包装，抗摆锤冲击性能需达到一定标准，以确保内容物保质期。
塑料薄膜抗摆锤冲击试验方法有助于企业和个人更好地了解和控制塑料薄膜的性能。
通过试验，可以确保薄膜在实际应用中具有足够的抗冲击能力，从而保障包装产品的质量和安全。
同时，试验结果还可以为塑料薄膜生产商和用户提供参考，指导产品改进和优化。
在实际操作过程中，应注意以下几点：1.试验设备的选择：选用符合国家标准（如GB/T8809-2015）的试验设备，确保试验数据的准确性。
2.试样制备：严格按照标准要求制备试样，避免试样质量对试验结果的影响。
3.试验环境：确保试验环境干净、整洁，避免灰尘和异物对试验结果的影响。
夏比摆锤冲击试验方法
夏比摆锤冲击试验方法
夏比摆锤冲击试验方法，简称夏比试验方法，是指一种通过锤头下落时产生的冲击力来测试样品的材料性能的试验方法。
该方法主要用于评估材料在高速冲击下的性能，如冲击强度、冲击韧性、断裂模式等。
夏比试验方法由法国工程师夏比在20世纪60年代发明，是目前国际上广泛应用的一种材料性能测试方法。
其主要原理是：利用重量不同的锤头作用于材料表面，测量不同高度、不同质量锤头下落时材料产生的冲击力，从而评价材料的冲击性能。
夏比试验方法的具体步骤如下：
1. 试样制备：先根据标准要求制备符合规格的试样。
通常采用标准尺寸的矩形试样，宽度为10mm，长度为60mm。
2. 夏比摆锤装置设置：把夏比摆锤装置放在水平台面上，装置中心垂直于地面，保证试验时摆锤支架处于稳定的状态。
3. 夏比锤头选择：选择不同质量的夏比锤头，分别为0.5kg, 1.0kg, 1.25kg, 1.5kg, 2.0kg等等。
4. 夏比试验操作：将试样放置在夏比摆锤装置的中央支架上，按下按钮使夏比摆锤释放，时间记录装置开始计时。
当摆锤到达最高位置后，开始自由落下，落到试样时会对其产生冲击力，此时力值被测量和记下。
5. 数据记录和分析：根据测量得到的数据，绘制出落锤高度与冲击力关系的夏比曲线，从而计算出材料的冲击强度、韧性指数等性能参数。
夏比试验方法具有操作简单、成本低，试验结果可靠等优势，适用于各种材料的冲击性能评估，如塑料、金属、复合材料等。
在新材料的开发和材料性能评价领域有着广泛的应用前景。

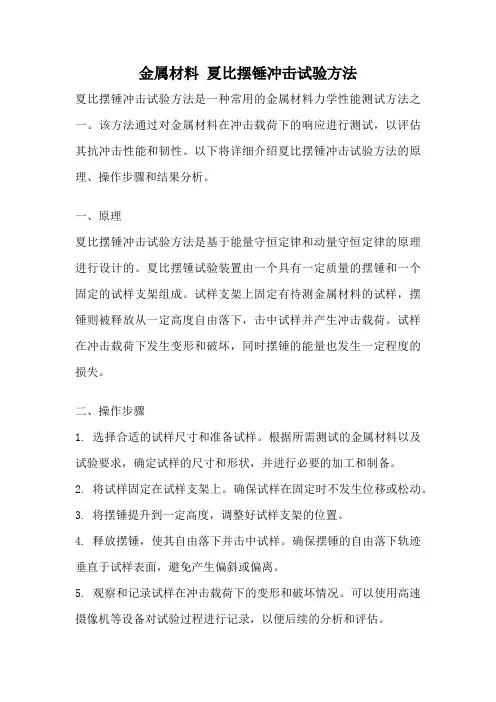

金属材料 夏比摆锤冲击试验方法
金属材料夏比摆锤冲击试验方法夏比摆锤冲击试验方法是一种常用的金属材料力学性能测试方法之一。
该方法通过对金属材料在冲击载荷下的响应进行测试，以评估其抗冲击性能和韧性。
以下将详细介绍夏比摆锤冲击试验方法的原理、操作步骤和结果分析。
一、原理夏比摆锤冲击试验方法是基于能量守恒定律和动量守恒定律的原理进行设计的。
夏比摆锤试验装置由一个具有一定质量的摆锤和一个固定的试样支架组成。
试样支架上固定有待测金属材料的试样，摆锤则被释放从一定高度自由落下，击中试样并产生冲击载荷。
试样在冲击载荷下发生变形和破坏，同时摆锤的能量也发生一定程度的损失。
二、操作步骤1. 选择合适的试样尺寸和准备试样。
根据所需测试的金属材料以及试验要求，确定试样的尺寸和形状，并进行必要的加工和制备。
2. 将试样固定在试样支架上。
确保试样在固定时不发生位移或松动。
3. 将摆锤提升到一定高度，调整好试样支架的位置。
4. 释放摆锤，使其自由落下并击中试样。
确保摆锤的自由落下轨迹垂直于试样表面，避免产生偏斜或偏离。
5. 观察和记录试样在冲击载荷下的变形和破坏情况。
可以使用高速摄像机等设备对试验过程进行记录，以便后续的分析和评估。
6. 重复进行多次试验，以获取更加准确和可靠的结果。
三、结果分析根据试验过程中观察到的试样变形和破坏情况，可以对金属材料的冲击性能和韧性进行评估。
常见的评估指标包括冲击强度、断裂能量和断口形貌等。
通过对不同金属材料进行夏比摆锤试验，并比较其试验结果，可以判断金属材料在冲击载荷下的抗冲击能力和韧性水平。
需要注意的是，在进行夏比摆锤试验时，应注意以下几点：1. 选择合适的试样尺寸和形状，以确保试样能够代表实际应用中的受力情况。
2. 控制摆锤的释放高度和试验条件，以确保试验的可重复性和可比性。
3. 注意试样的安全性，避免在试验过程中发生意外事故。
4. 结合试验结果和金属材料的实际应用情况，进行合理的分析和评估。
夏比摆锤冲击试验方法是一种常用的金属材料力学性能测试方法，通过对金属材料在冲击载荷下的响应进行测试，能够评估其抗冲击性能和韧性。
摆锤冲击试验 方法
摆锤冲击试验方法
摆锤冲击试验是一种用于评估材料韧性、断裂韧度和抗冲击性能的测试方法。
下面是该测试方法的详细步骤：
1. 准备测试样品：根据标准规范，制备符合要求的试样，如标准试棒或板材。
2. 定量测量和记录测试样品的宽度、厚度和长度等参数。
3. 将测试样品固定在钢质底板上，确保样品的表面平整、水平和垂直。
4. 根据测试要求，选定适当的摆锤重量和落下高度。
5. 将摆锤放到固定高度处，使其与测试样品末端等高。
6. 释放摆锤，让其自由落下，撞击样品。
7. 记录样品在撞击后的破坏形态，包括断口类型、裂纹分布和形态。
8. 根据测试要求，测量样品在撞击过程中所受到的力和能量。
9. 根据测试要求，计算样品的韧性、断裂韧度和抗冲击性能等指标。
10. 对数据进行统计和分析，评估样品的性能和可靠性。
需要注意的是，摆锤冲击试验需要在实验室的安全条件下进行，以避免任何意外情况的发生。
在测试过程中要严格按照标准规范操作，以确保测试结果的准确性和可重复性。
摆锤冲击试验
金属材料－摆锤冲击试验第一部分：测试方法1 使用范畴ISO 148规定了摆锤冲击试验（V形或U形槽）的测试方法，即测试金属材料在冲击试验中能量的吸收能力。
冲击试验的使用设备参见标准ISO 14556。
2 相关标准如下标准是必须参阅的，请使用最新版本，若无新版，请使用最新进行修正的版本。
ISO148-2：1998，金属材料－摆锤冲击试验－第二部分：测试设备的验证ISO 286-1，ISO体系的适用条件－第一部分：基准公差及偏差3 条件和定义3.1 能量3.1.1 实际起始潜能潜能：K p－为检验值[见ISO 148-2:1998 中的3.2.2]3.1.2 吸收能量吸收能量K－为检测设备的读数注：V或U表示凹槽的几何形状，即KV，KU。
数字2或8表示摆锤半径，如KV2。
3.2 试样尺寸试样尺寸见图1。
3.2.1高度高度h－凹槽部位开槽面与对面的距离。
3.2.2宽度宽度w－垂直于高度方向即平行于凹槽方向的试样长度。
3.2.3 长度长度l－垂直于凹槽方向的试样最大尺寸。
4 符号及代码此标准引用的符号及代码见表1，表2及图2。
5 原则冲击试验由摆动的单摆锤敲断试样凹槽部位测试其吸收的能量。
凹槽为规定尺寸，位于试样两支撑端的中点，与敲击方向相反。
由于许多金属材料的冲击功随温度变化，试验在规定温度下进行。
若此规定温度非环境温度，须加热或冷却到该温度，并保持此温度进行试验。
6 试样规定6.1 概括标准试样长度为55mm，截面为10mm的正方形。
长度方向的中点部位开V形或U形槽，详细描述见6.2.1和6.2.2。
如果不能从检验材料上获得标准试样，可以取复样，宽度可以为7.5mm，5mm或2.5mm，见图2和表2。
注：对于低冲击功试样，试验时必须使用垫片，以保证额外的能量被摆锤吸收。
对于高冲击功试样，则不必这样做。
垫片应放在试样支撑端的上面或下面，这样试样中点部位高度为5mm，两端为10mm。
试样表面粗糙度必须好于Ra5µm除了试样端部。
金属材料夏比摆锤冲击试验方法
将摆锤释放：使其以设定的初速度撞击 试样
记录冲击过程中的能量损失率或吸收能 量
重复以上步骤：对多个试样进行冲击试 验，以获得更准确的结果
通过对试验结果进行分析，可以评估金属材料的冲击韧性。常用的评价指标包括
吸收能量：通过测量摆锤撞击试样前后 的能量损失来计算吸收能量。该值越大 ，材料的冲击韧性越好
尺寸：试样的尺寸应符合标准规定，通 常为标准尺寸或根据需要定制
形状：试样的形状应为简单的几何形状 ，如矩形、圆形等
表面质量：试样的表面应平整、光滑， 无划痕、裂纹等缺陷
热处理状态：试样应处于标准热处理状 态，以保证其力学性能稳定
在进行夏比摆锤冲击试验时，应按照以下步骤进行操作
将试样固定在支撑座上：确保试样稳定 不滑动
1 引言 3 试验设备 5 试验操作
2 试验原理 4 试样制备 6 结果分析
1
2
3
4
金属材料是现代工 业、交通、建筑和 国防等领域的重要
基础材料
在各种金属材料中， 冲击韧性是一个重 要的力学性能指标
夏比摆锤冲击试验 是测量金属材料冲 击韧性的常用方法
之一
该试验方法具有操 作简便、测量准确、 重复性好等优点， 广泛应用于金属材 料的性能检测和质
延伸率：通过测量试样在冲击过程中的 变形量来计算延伸率。该值越大，材料 的塑性变形能力越强
断口形貌：通过观察试样断口的形貌特 征来分析断裂机制。不同材料的断口形 貌可能具有不同的特征
01
通过对以上指标的 综合分析，可以对 金属材料的冲击韧
性进行全面评估
02
同时，还可以结合其他力学性 能指标(如抗拉强度、屈服强 度等)进行综合评价，为金属 材料的应用提供更全面的依据
简支梁式摆锤冲击试验方法
简支梁式摆锤冲击试验方法简支梁式摆锤冲击试验方法是一种常用的材料力学试验方法，用于评估材料的韧性和抗冲击性能。
本文将介绍简支梁式摆锤冲击试验方法的原理、设备和操作步骤。
一、原理简支梁式摆锤冲击试验方法是利用摆锤的动能对试样进行冲击，从而评估材料的韧性和抗冲击性能。
试样被夹在两个支架之间，摆锤从一定高度自由落下，撞击试样，试样受到冲击后发生破坏，摆锤的高度和试样的破坏形态可以用来评估材料的韧性和抗冲击性能。
二、设备简支梁式摆锤冲击试验设备由摆锤、支架、试样夹具、数据采集系统等组成。
其中，摆锤是试验的核心部件，由一定重量的铁球和一根长杆组成，长杆上装有传感器，用于测量摆锤的高度和速度。
支架用于夹住试样，试样夹具用于固定试样。
数据采集系统用于记录摆锤的高度和速度，以及试样的破坏形态。
三、操作步骤1. 准备试样：根据试验要求，制备符合标准的试样，并进行必要的预处理。
2. 安装试样：将试样夹在支架上，调整试样的位置和方向，确保试样与支架之间的距离和夹紧力符合标准要求。
3. 调整摆锤：将摆锤装在支架上，调整摆锤的高度和位置，使其与试样的中心对齐，并调整摆锤的重量和速度，以满足试验要求。
4. 进行试验：启动数据采集系统，使摆锤自由落下，撞击试样，记录摆锤的高度和速度，以及试样的破坏形态。
5. 分析结果：根据试验数据，计算试样的韧性和抗冲击性能，评估试样的质量和可靠性。
四、注意事项1. 试验前应检查设备和试样是否符合标准要求，确保试验的准确性和可靠性。
2. 操作时应注意安全，避免摆锤和试样对人员和设备造成伤害。
3. 试验后应及时清理设备和试样，保持设备的良好状态。
总之，简支梁式摆锤冲击试验方法是一种常用的材料力学试验方法，可以用于评估材料的韧性和抗冲击性能。
在进行试验时，应注意安全，遵守标准要求，确保试验的准确性和可靠性。
摆锤冲击试验机使用方法
摆锤冲击试验机使用方法准备工作：1.确保设备和试验样品的质量控制符合标准规范要求。
2.确保试验样品符合尺寸要求，并根据材料特性选择合适的试验方法。
3.检查设备是否正常工作，包括电源、电路以及机械部件等。
操作步骤：1.将试验样品固定在试验台上，确保其安全可靠。
2.根据试验要求选择合适的冲击头和锤子，并安装在试验设备上。
3.确定试验开始前的初始条件，例如锤子的起始高度、试验温度等。
4.调整试验设备的参数，例如锤子的质量和冲击速度等，以及试验参数的记录周期。
5.启动试验设备，定位冲击头在试验样品上方，并设置试验开始的触发条件。
6.当试验达到设定的触发条件时，冲击头自动释放，并对试验样品进行冲击。
7.在冲击过程中记录试验数据，包括冲击力、冲击时间和位移等。
8.冲击完成后，从试验设备中移除试验样品，并检查其表面是否有明显的损伤或破裂等。
9.根据试验结果进行数据分析和评估，记录试验数据和结论。
10.清理和维护试验设备，包括清除冲击头和锤子上的污垢，检查设备和机械部件是否损坏。
安全注意事项：1.在进行试验前，确保安全保护装置完好，并使用个人防护装备，如安全眼镜和手套等。
2.严格遵守试验设备的操作规程，不得随意更改试验参数或在试验过程中进行其他操作。
3.注意防止试验样品在冲击过程中飞出或引起其它危险。
4.注意试验设备的稳定性，确保其能够承受试验过程中的冲击力。
5.如有任何异常情况或设备故障，应立即停止试验，并进行检修或维护。
总结：摆锤冲击试验机是一种广泛应用于材料和产品测试的设备，使用该设备进行试验需要严格按照操作规程进行操作，确保试验结果的准确性和可靠性。
同时，也需要关注相关的安全注意事项，保证试验过程的安全性和操作人员的人身安全。
金属材料摆锤式冲击试验
金属材料摆锤式冲击试验金属材料的重要的物理性能测试主要包括了：（1）拉伸试验（高温、室温、低温）。
拉伸试验是金属材料物理性能测试的非常重要的一个部分，它是通过变化金属材料所处位置的稳定条件进行的实验，可以测出金属材料的拉伸性质；（2）弯曲试验。
金属材料的疲劳性能可通过金属材料的应力测试；（3）冲击试验（高温、室温、低温）。
冲击试验的方法类似于拉伸试验的方法；（4）剪切试验；（5）硬度测试等。
摆锤式冲击试验1、基本原理冲击试验是用以测定金属材料抗缺口敏感性(韧性)的一种动态力学性能试验，用来测定冲断一定形状的试样所消耗的功，又叫冲击韧性试验。
材料变形速度不同，它所显示的机械性质会随之发生变化。
在工程上常采用“韧度”来表示材料抵抗冲击的能力。
将钢制摆锤悬挂在轴上，并使摆锤向上摆起在一定位置（如图所示的α角），于是摆锤便具有了一定的势能。
试验时，突然释放摆锤，摆锤将绕轴下摆，冲击安装在基座上的试件，将试件冲断，摆锤将扬起到另一个位置（如图所示β角），前后两个位置的势能差，即为将试件折断所消耗的能量或称为吸收功A。
将A用带缺口的截面面积F=8*10cm2除之，即得样品材料的冲击韧度αk。
αk对材料品质、内部缺陷、晶粒大小特别敏感，所以常用来检验和对比材料。
A或者αk吸收功越小，材料的韧性也就越低，反之则越大。
αk值没有明确物理意义，因为冲击功并非沿着缺口处截面积均匀地消耗。
因此αk值不能直接用于设计计算。
2、试件形状根据试样形状和破断方式冲击试验分为弯曲冲击试验、扭转冲击试验和拉伸冲击试验三种。
横梁式弯曲冲击试验法操作简单应用最广，其试验原理见原理图。
为了达到将试件折断，一般要求在试件上加工制作缺口，中国有关标准（GB229）规定采用横梁式试验法所用标准试样以U形缺口试样和V形缺口试样为主，如下图。
3、受力分析分析表明，折断时，在缺口根部将发生应力集中。
下图所示为弯曲冲击时缺口截面的应力分布图。
图中缺口根部的N点，拉应力很大。
摆锤冲击试验 方法
摆锤冲击试验方法摆锤冲击试验是一种常用的研究材料或结构物的抗冲击性能的试验方法。
摆锤冲击试验通过在试验过程中施加冲击载荷，观察和测量材料或结构物的变形、破坏或其他性能指标，从而评估其抗冲击性能的好坏。
下面是摆锤冲击试验的步骤和注意事项。
1. 实验设备准备：a. 摆锤试验机：摆锤试验机是进行摆锤冲击试验的主要设备。
其主要由摆锤、支架、撞击头等组成。
摆锤试验机应保持稳定，并符合相关标准。
b. 试样：根据需要，选择适当的试样进行试验。
试样的尺寸、形状和材料应符合相关标准或实验要求。
c. 测量仪器：需要使用的测量仪器应根据试验需要选择，并进行准确校准，确保测量结果的准确性。
2. 试样安装：a. 将试样固定在支架上，确保试样的表面与支架接触紧密，并且不会因试验过程中的冲击加载而滑动。
b. 确保试样的安装位置正确，并且与撞击头的中心线对齐。
3. 试验参数设置：a. 根据试验需要，设置合适的摆锤质量、摆锤高度和撞击头直径等试验参数。
b. 试验参数应根据试验目的和预期结果进行合理设置。
同时，也应参考相关标准的规定，确保试验结果的可比性和准确性。
4. 进行试验：a. 在试验过程中，应确保试验设备的工作稳定，并进行必要的校准和调整。
b. 在试验之前，应清楚记录并控制试样的初始状态和试验环境条件，如温度、湿度等。
c. 在试验过程中，要确保试样和试验设备的相对运动方向与设定一致，并保持稳定的冲击速度和冲击能量。
d. 在试验过程中，要及时记录试验数据，包括冲击力、位移、变形等。
5. 分析试验结果：a. 根据试验数据，分析试样的抗冲击性能，并进行综合评估。
b. 可以通过观察试样的变形、破坏等情况，评估其抗冲击性能的好坏。
c. 还可以利用试验数据进行数学分析和计算，得到更准确的抗冲击性能评估结果。
注意事项：1. 在进行摆锤冲击试验之前，应对试样进行必要的预处理，如切割、打磨等。
同时，要确保试样的几何形状和表面质量满足试验要求。
金属材料 夏比摆锤冲击试验方法
GB/T 229-2007《金属材料夏比摆锤冲击试验方法》方法验证报告
方法名称：金属材料夏比摆锤冲击试验方法
方法来源：GB/T 229-2007
分析项目：金属材料夏比摆锤冲击试验
验证实验室：XXXX科技有限公司检测中心
2014年4月15日
一、方法概述:
1.适用范围
本标准规定了测定金属材料在夏比冲击试验中吸收能量的方法（V型和U型缺口试样）。
本标准不包括仪器化冲击试验方法，这部分内容在GB/Ｔ19748-2005《金属材料仪器化夏比冲击试验方法》中规定。
2.原理
将规定几何形状的缺口试样置于试验机两支座之间，缺口背向打击面放置，用摆锤一次打击试样，测定试样的吸收能量。
由于大多数材料冲击值随温度变化，因此试验应在规定温度下进行。
当不在室温下试验时，试样必须在规定条件下加热或冷却，以保持规定的温度。
二、可接受标准：
6次重复试验的重复性小于５%。
三、人员情况
表3－1人员上岗培训情况登记表
注：参加验证人员需要熟悉仪器结构、原理，熟练操作仪器，能独立完成整个分析过程。
四、仪器设备情况
表4-1使用仪器情况登记表
五、标样情况
5-1使用所有标准物质登记表
表
六、实验记录（见附件）
七.方法验证结果分析
表7-1 实验结果
从上述检测结果分析可知，用标准试样重复实验６次的重复性小于５%，本检测中心能够正确使用GB/T 229-2007《金属材料夏比摆锤冲击试验方法》。
摆锤冲击试验操作规程
4．摆杆锤头在不试验时，应妥善保护，避免碰撞。
5．要求环境条件：温度5~35℃湿度45~75%
6．设备需定期计量校准。
编制
审批
日期
2008.6.25
摆锤冲击试验操作指导书
编号：QW0400
设备名称
摆锤冲击试验仪
型号/规格
BC-1
使用部门
品检部
设备编号
作业步骤：
1.将被测样品按规定固定在胶合板上，调节安装支架位置，使锤头对正样品要冲击部位
2.调节摆杆支点位置来调节冲击角度，然后抬起摆杆至规定高度固定（可通过座上钢尺来测量），此时装置即处于待测状态，试验时只要将支承摆杆的螺杆往外拉，则锤头会自然跌落。
3.测试条件：
摆锤下落的高度为150MM器的凹处不应冲击。
4.合格判断：试验后样品带电部件不得变成可被人触及；座不得与安装支架分离；座不得变形或爆裂。
注意事项
1．跌落高度是指摆锤释放的一瞬间测试点与冲击点之间的垂直距离。
2．仪器的高度指示根据三角理论计算仅供参考。请用户在使用时利用其他长度测量工具确定跌落高度，以排除测量误差。
-冲击性能试验
1高速拉伸冲击试验
2仪器化冲击试验 3跌落冲击试验（坠落冲击试验）
（六） 试样
塑料简支梁和悬臂梁冲击试验的试样为矩 形截面的长条形，分无缺口试样和缺口试 样，有3种不同的缺口类型和4种不同的尺 寸类型。
（七）影响因素
（1）冲击过程的能量消耗； （2）温度和湿度； （3）试样尺寸； （4）冲击速度。
二、 落锤式冲击试验
三、其他冲击试验方法
（一）测试原理 两种方法都是将试样放在冲击机上规定位 置，简支梁冲击试验是摆锤打击简支梁试 样的中央；悬臂梁则是用摆锤打击有缺口 的悬臂梁的自由端。 试验断裂时单位面积或单位宽度所消耗的 冲击功即为冲击强度。
（二）基本概念
（1） 无缺口试样冲击强度 无缺口试样在冲击负荷作用下，破坏时所吸收的冲击能量 与试样的原始横截面积之比，以J/ ㎡表示。 （2）缺口试样冲击强度
缺口试样在冲击负荷作用下，破坏时吸收的冲击能量与试 样缺口处的原始横截面积之比，以J/ ㎡表示。 （3）相对冲击强度 缺口试样冲击强度与无缺口试样冲击强度之比，或同类试 样A型与B型缺口冲击强度之比。
• • • •
• •
（4） 完全破坏 经过一次冲击使试样分成两段或几段。 （5） 部分破坏 一种不完全破坏，即无缺口试样或缺口试样的 横断面至少断开90%。 （6） 无破坏 一种不完全破坏，即无缺口试样或缺口试样的 横断面断开部分小于90%。
冲击性能试验
冲击性能试验是在冲击负荷作用下测定材料 的冲击强度。 用来衡量高分子材料在经受高速冲击状态下 的韧性或对断裂的抵抗能力，因此冲击强度 也称冲击韧性。
一般的冲击试验可分为以下三种：
摆锤式冲击试验（包括简支梁冲击和悬臂 梁冲击）； 落球式冲击试验； 高速拉伸冲击试验。
夏比摆锤冲击试验判定方法
夏比摆锤冲击试验判定方法嘿，朋友们！今天咱来聊聊夏比摆锤冲击试验判定方法。
这可真是个有趣又重要的玩意儿呢！你看啊，这夏比摆锤冲击试验就像是一场力量的较量。
想象一下，摆锤就像一个大力士，用力地挥起拳头，砸向那等待被检验的试件。
那场面，是不是挺带劲的！那怎么来判定呢？首先呢，咱得看这试件被冲击后的表现呀。
它要是被砸得七零八落，那肯定不行啊，这说明它太脆弱啦，质量不过关呀！但要是它只是有点小损伤，那是不是说明它还挺结实的呢？然后呢，咱还得关注一些细节。
比如说，冲击后试件断裂的形态。
如果断得整整齐齐，那是不是有点奇怪呢？正常情况下，应该是有各种不规则的形状才对呀。
这就好比一个人摔倒，如果姿势太标准了，反而让人觉得有点不对劲呢！还有啊，我们得考虑冲击时的能量。
就像我们用力扔东西，用的力气大，扔得就远。
这摆锤也是一样，能量大了，对试件的冲击就更厉害。
那我们就得看看，在这种强大的冲击下，试件能不能扛得住。
说起来，这夏比摆锤冲击试验判定方法就像是医生给病人看病。
医生通过各种检查来判断病人的身体状况，我们通过这个试验来判断试件的质量。
这可不是随便玩玩的哦，这关系到很多重要的东西呢！比如说，要是建筑材料的质量不过关，那盖出来的房子能安全吗？要是机械零件不结实，那机器还能正常运转吗？咱可不能小瞧了这个试验呀！它就像一个忠诚的卫士，守护着我们的安全和质量。
所以啊，我们得认真对待，仔细研究，不能有一点马虎。
总之呢，夏比摆锤冲击试验判定方法是个非常重要而且实用的东西。
我们要像对待宝贝一样对待它，让它为我们的生活和工作保驾护航。
大家说是不是这个理儿呢？原创不易，请尊重原创，谢谢!。
摆锤式冲击试验
摆锤式冲击试验
摆锤式冲击试验（Pendulum Impact Test）是一种常用的材料强度和耐冲击性能测试方法。
该试验通过对材料样品施加冲击力，以评估材料在受冲击载荷下的性能表现。
以下是摆锤式冲击试验的基本原理和步骤：
1.原理：
•摆锤：试验中使用一个具有重锤的摆杆系统，摆锤的重锤部分可以产生预定的冲击能量。
•冲击力测定：当摆锤释放并击中试样时，测量冲击中的冲击力和力矩。
•试样表现：根据摆锤释放后试样的破坏情况来评估其强度和耐冲击性能。
2.步骤：
•样品准备：准备符合规范尺寸要求的材料试样，并遵循预定的试验程序。
•样品固定：将试样固定在适当的夹具上，以确保在冲击过程中的稳定性和准确性。
•初始条件设定：调整和校准摆锤的起始位置、冲击角度和起始冲击能量。
•冲击试验：释放摆锤并让其冲击试样，记录冲击中的冲击力和力矩。
•数据记录与分析：根据试验结果进行数据记录和分析，评
估材料的性能指标。
摆锤式冲击试验可用于不同类型材料的性能评估，如金属、塑料、弹性材料、复合材料和建筑材料等。
它广泛应用于工程、制造业、建筑和航空航天等领域，以评估材料在实际冲击情况下的可靠性和安全性能。
通过摆锤式冲击试验，可以为材料选择、产品设计和质量控制提供重要的参考数据。
金属材料 夏比摆锤冲击试验方法
金属材料夏比摆锤冲击试验方法夏比摆锤冲击试验方法是一种常用的金属材料力学性能测试方法，广泛应用于材料科学与工程领域。
本文将详细介绍夏比摆锤冲击试验方法的原理、设备和试验步骤。
一、夏比摆锤冲击试验方法的原理夏比摆锤冲击试验方法是通过用摆锤撞击试样，测定试样在冲击载荷作用下的断裂特性和韧性。
其原理基于能量守恒定律，即摆锤的势能转化为试样的变形能和破坏能。
二、夏比摆锤冲击试验方法的设备夏比摆锤冲击试验所需的主要设备包括夏比摆锤冲击试验机、试样夹具和测量系统。
夏比摆锤冲击试验机由摆锤、支撑杆和基座组成，能够提供一定的冲击能量和冲击速度。
三、夏比摆锤冲击试验方法的步骤1. 样品制备：根据试验要求，制备符合规格要求的金属样品。
2. 样品夹持：将试样夹在试样夹具上，确保试样夹持牢固且不会滑动。
3. 调整试验参数：根据试验要求，设置合适的摆锤质量、摆锤高度和摆锤释放角度等试验参数。
4. 试验操作：将摆锤提升到一定高度，然后释放摆锤使其撞击试样。
试验过程中要保持稳定和准确的操作。
5. 记录测试数据：使用测量系统记录试样断裂的能量吸收能力和断裂模式等数据。
6. 数据分析：根据测试数据进行数据分析，得出试样的冲击韧性和断裂特性等结果。
夏比摆锤冲击试验方法的优点在于简单易行、试验过程可控制，能够提供关于金属材料在冲击载荷下的力学性能信息。
它可以用来评估材料的韧性、耐冲击性和断裂特性等，为材料的选择和设计提供重要依据。
然而，夏比摆锤冲击试验方法也存在一些限制和注意事项。
首先，试样的准备和夹持对试验结果有着重要影响，因此需要严格控制试样的制备和夹持过程。
其次，试验结果受到试验参数的影响，因此需要根据具体要求选择合适的试验参数。
此外，夏比摆锤冲击试验方法仅能提供样品在冲击载荷下的力学性能信息，不能完全代表材料的整体性能。
夏比摆锤冲击试验方法是一种简便有效的金属材料力学性能测试方法。
通过准确控制试验参数和精确记录测试数据，可以得到金属材料在冲击载荷下的韧性、断裂特性等重要信息，为材料的选择和设计提供依据。
摆锤冲击试验
金属材料－摆锤冲击试验第一部分：测试方法1 使用范畴ISO 148规定了摆锤冲击试验（V形或U形槽）的测试方法，即测试金属材料在冲击试验中能量的吸收能力。
冲击试验的使用设备参见标准ISO 14556。
2 相关标准如下标准是必须参阅的，请使用最新版本，若无新版，请使用最新进行修正的版本。
ISO148-2：1998，金属材料－摆锤冲击试验－第二部分：测试设备的验证ISO 286-1，ISO体系的适用条件－第一部分：基准公差及偏差3 条件和定义3.1 能量3.1.1 实际起始潜能潜能：K p－为检验值[见ISO 148-2:1998 中的3.2.2]3.1.2 吸收能量吸收能量K－为检测设备的读数注：V或U表示凹槽的几何形状，即KV，KU。
数字2或8表示摆锤半径，如KV2。
3.2 试样尺寸试样尺寸见图1。
3.2.1高度高度h－凹槽部位开槽面与对面的距离。
3.2.2宽度宽度w－垂直于高度方向即平行于凹槽方向的试样长度。
3.2.3 长度长度l－垂直于凹槽方向的试样最大尺寸。
4 符号及代码此标准引用的符号及代码见表1，表2及图2。
5 原则冲击试验由摆动的单摆锤敲断试样凹槽部位测试其吸收的能量。
凹槽为规定尺寸，位于试样两支撑端的中点，与敲击方向相反。
由于许多金属材料的冲击功随温度变化，试验在规定温度下进行。
若此规定温度非环境温度，须加热或冷却到该温度，并保持此温度进行试验。
6 试样规定6.1 概括标准试样长度为55mm，截面为10mm的正方形。
长度方向的中点部位开V形或U形槽，详细描述见6.2.1和6.2.2。
如果不能从检验材料上获得标准试样，可以取复样，宽度可以为7.5mm，5mm或2.5mm，见图2和表2。
注：对于低冲击功试样，试验时必须使用垫片，以保证额外的能量被摆锤吸收。
对于高冲击功试样，则不必这样做。
垫片应放在试样支撑端的上面或下面，这样试样中点部位高度为5mm，两端为10mm。
试样表面粗糙度必须好于Ra5µm除了试样端部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摆锤冲击试验方法
摆锤冲击试验是一种常用的力学试验方法，用于测试材料、结构或产品的冲击性能。
该试验方法通常包括以下步骤和仪器：
1. 试样准备：根据具体要求，制备符合标准尺寸的试样。
试样可以是材料块、构件或产品，其尺寸和几何形状需要符合规范要求。
2. 试验设备：摆锤冲击试验需要一台冲击试验机，通常是一种具有摆动臂的设备，其上安装有测量和记录冲击力和冲击能量的传感器。
一般还需要一个支撑台或夹具，用于固定试样以及接收冲击力。
3. 实施试验：将试样固定在支撑台或夹具上，并将摆锤调整到适当的位置。
接下来，通过操作控制台或计算机软件，控制摆锤的运动轨迹和冲击能量，然后进行试验。
通常，试验开始时，摆锤放置在起始位置，然后释放并摆动到试样上方并施加冲击。
4. 数据记录：试验过程中，冲击力和冲击能量的传感器会实时记录和测量冲击的数据。
这些数据可以用来计算试样的应力—应变曲线、最大冲击力、冲击能量、失效模式等。
摆锤冲击试验的具体参数和步骤可以根据不同的规范、标准或试验要求进行调整。
试验的数据和结果可以用于评估材料的冲击性能，以及产品或结构的耐冲击能力。
摆锤冲击试验可以模拟真实的冲击情况，对材料和产品的质量和性能做出全面评估。
通过对各种试样的冲击试验，可以确定材料的断裂强度、韧性、耐磨性等性能指标，并评估其适用范围和使用寿命。
在进行摆锤冲击试验时，需要注意以下几点：
1. 安全：摆锤冲击试验涉及到高速运动的物体和冲击力量，因此必须确保实施试验的设备和环境安全，以防止意外事故的发生。
2. 设备维护：定期对冲击试验机进行检查和维护，以确保其正常运行和数据的准确性。
3. 校准：在开始试验之前，应校准冲击力和冲击能量的传感器，以确保其准确度。
这可以通过使用标准参考物体进行校准来实现。
4. 试样选择：根据试验的目的和要求，选择适当的试样材料和尺寸。
试样的制备应符合标准要求，并考虑试样的真实使用条件。
总结起来，摆锤冲击试验是一种常用的测试方法，可用于评估材料、产品和结构的冲击性能。
通过正确的试验步骤和设备操作，可以获得准确可靠的试验数据，
用于科学评估和指导设计和使用。
