钢拱架技术交底大全
隧道钢拱架施工技术交底
架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。喷射砼分层进行，先从拱脚或墙角处由下向上喷射，防止上层喷射料虚掩拱脚（墙角）不密实，造成强度不够，拱脚（墙角）失稳。
⑵构件支撑的立柱不得置于虚碴和活动石块上。在软弱围岩地段，立柱底面应加设垫板或垫梁。
⑶钢架的安装作业时，作业人员之间应协调动作，在本排钢架未安装完毕，并与相邻的钢架和锚杆连接稳妥之前，不得擅自取消临时支撑。
交底人
复核
接受人
长昆铁路客运专线
技术交底/技术培训签到表
主办单位：中交一公局沪昆客专长昆湖南段第二项目分部2工区

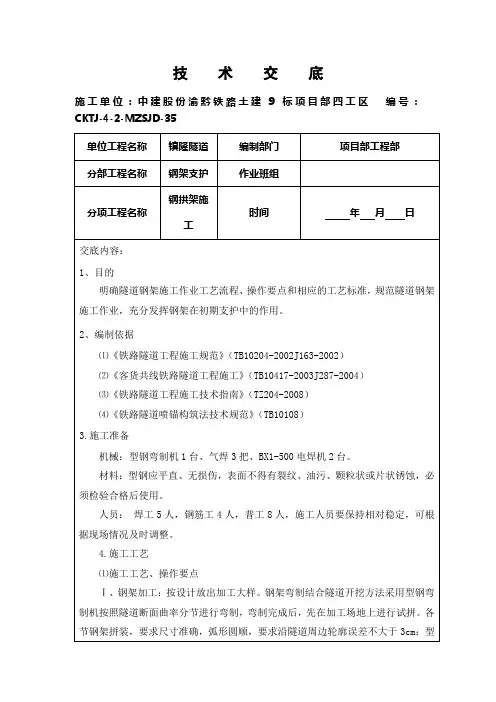

技 术 交 底
施工单位：中建股份渝黔铁路土建9标项目部四工区编号：CKTJ-4-2-MZSJD-35
单位工程名称
镇隆隧道
编制部门
项目部工程部
分部工程名称
钢架支护
作业班组
分项工程名称
钢拱架施工
时间
年月日
明确隧道钢架施工作业工艺流程、操作要点和相应的工艺标准，规范隧道钢架施工作业，充分发挥钢架在初期支护中的作用。
②加设钢架基础连接纵梁，扩大开挖底脚，防止钢架悬空
为防止钢架下沉，视地质情况，必要时在拱部钢架底脚增设连接纵梁，纵梁采用32槽钢，与钢架底脚采用焊接连接，以增加钢架底脚的承力面积。
③及时喷射混凝土进行覆盖
钢架安装完成后，及时进行喷射微纤维混凝土，喷射时分层、分段进行，钢架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm。
具体措施如加强对钢架的锁脚固定措施由于采用分部开挖方法拱部钢架安装后钢架暂时不能全断面封闭成环同时土质隧道拱部钢架无法座落在坚实的基岩上因此拱部钢架必须采取锁脚措施将钢架两底脚牢固锁定以防止钢架下沉或两底脚回收钢架锁脚采用4根l40m的42用钢花管压注水泥浆液进行锚固如地质较差时采用加长锁脚锚管长度和再增设一根锁脚锚管以加强钢架的稳定
钢拱架技术交底
21
2
22
3
23
4
24
5
25
6
26
7
27
8
28
9
29
10
30
11
31
12
32
13
33
14
34
15
35
16
36
17
37
18
38
19
39
20
40
1.2钢拱架应垂直与隧道中线，上下左右偏差应小于±5cm，钢拱架倾斜度应小于±2度；当拱脚标高不准确时，不得用土回填，而应设置钢板调整，使拱脚位于设计标高位置；钢拱架的安设应在开挖后2h内完成；拱脚高度应设在低于上半断面底线以下15～20cm。
1.3钢拱架应尽可能多的与锚杆露头及钢筋网焊接，以增强其联合支护的效应。钢拱架与围岩间的间隙用喷射混凝土充填密实，先喷射钢架与围岩间的间隙，再喷射钢拱架与钢拱架间的混凝土，钢拱架与喷射混凝土形成整体，各种形式的钢拱架应全部被喷射混凝土覆盖，保护层厚度不得小于40mm，复喷混凝土标号为C20，厚度230mm。
1、在钢拱架制作和搬运过程中，应将钢拱架构件绑扎牢固，以防止发生整体构件或连接铁件碰撞伤人、车辆倾覆、构件坠落等事故。
2、钢拱架的架设应由专人按规定的信号进行指挥，随时观察围岩动态或初喷混凝土层的变化情况，防止落石或坍塌引起伤人事故。
3、在架设钢拱架前，应采用垫板等将钢拱架的基础面垫平。架设时，应采用纵向连接杆件将相邻的钢拱架连接牢固，防止钢拱架倾覆或扭转及变位等质量事故。
3、钢架制作、安装所需的人员全部到位。
4、安设钢拱架前应先在岩面初喷35mm厚的砼。
5、在进行施工的地段配备足够的照明设施。
拱架加工技术交底全解
技术交底书交底内容及图纸后附交底人:接收人:复核人:日期：年月日日期：年月日施工技术交底内容一、交底部位1、技术交底范围:大狮子隧道SA5-J、SA5 SA4-JQ SA4 SA4-1段拱架加工交底里程：ZK49+974~ZK53+823 YK49+972~YK53+81。
二、设计参数1.SA5-JQ地段拱架设计工字篠A单元工寧劄*®亢工字钢I单尤SA5-JQ段拱架设计图1）拱架的构成SA5-JQ段的钢支撑由18号GB706-88工字钢冷弯制作，有3个单元共9节。
其中A单元有5节，节长4.003m,安装在水平设计线以上、半径R=6.37m的同心圆上，圆心角360，构成初期支护的拱部支撑。
B单元有两节，为两边侧墙支撑，半径R=8.87mC单元也是两节，安装在仰拱内，与拱墙部位钢支撑形成闭合圈。
2）拱架节间的连接拱节之间采用钢板连接板进行连接，连接板有两种规格，在SA5-JQ段拱架设计图中标记为“接头T 和“接头2”。
3）拱架加工拱架加工用型钢冷弯机冷弯制作，采用连续弯制、分段成型的工艺。
现场使用的是章平机械厂生产的DH20型钢冷弯机。
该冷弯机的成形工作部件为两固定转轮和一个活动转轮，两个固定转轮间的距离为210cm以A和B两圆心边线作为加工拱架的外切线，计算后得到A到C B到C的距离都是108.32cm时，加工出来的拱架半径就是637cm加工仰拱拱架时，将C轮往后调6.2cm即可4）接头加工接头1是拱节之间的接头，由240mm< 240m M 14mn t勺钢板制作，与工字钢焊接连接成一体，焊接时工字钢的纵横轴线与钢板的纵横轴线重合，且要求工字钢周边与钢板接触处全部满焊。
为增强拱架的稳定性，在工字钢两端设置有直角三角形加劲肋，加劲肋与工字钢背贴的边长50mm与钢板焊接的边长27mm用4个M20高强螺栓连接，两块连接板之间加有3mml厚橡胶垫接头1设计图接头2是仰拱钢支撑与拱墙钢支撑之间的接头，由两块230mr K 350m M14mm 勺钢板组成，用4个M20高强螺栓连接，两块连接板之间加有 3mn 厚橡胶 垫。
钢拱架及钢格栅施工技术交底
1.1 钢架加工
⑴型钢钢架加工： 加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采 用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。 各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于 3cm；型钢钢 架平放时，平面翘曲小于 2cm。 ⑵格栅钢架加工 格栅钢架在现场设计的工作台上加工。工作台为δ =20mm 的钢板制成，其上根据不 同断面的钢架主筋轮廓放样成钢筋弯曲模型。钢架的焊接在胎模内焊接，控制变形。 按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。 加工允许误差：沿隧道周边轮廓误差不大于 3cm，平面翘曲小于 2cm，接头连接要求 同类之间可以互换。 格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨蓬内。
1.3 施工要点
1、钢架应按设计位置安设,钢架之间必须用钢筋纵向连接，并要保证焊接质量。拱加 安设过程中当钢架与围岩之间有较大的空隙时，沿钢架外缘每隔 2m 应用混凝土预制块楔 紧。 2、钢架应尽可能多地与锚杆露头及钢筋网焊接，以增强其联合支护的效应。 3、喷射混凝土时，要将钢架与岩面之间的间隙喷射饱和达到密实。 4、喷射混凝土应分层次分段喷射完成，初喷混凝土应尽早进行“早喷锚” ，复喷混凝
施工技术交底书
单位：水电一局大渡河双江口水电站工程项目经理部
工程项目名称 施工单位 交底人 接受交底人
钢拱架及钢格栅施工技术交底
时间 交底地点
交底内容：钢拱架及钢格栅施工技术交底
一、技术方面
1、工艺流程及技术要求
隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由 I20 工字钢弯制而成， 格栅钢架主要由四根Φ 22 主筋钢筋制成。 隧道各部开挖完成初喷砼后，及时安装钢架，钢拱架上下台阶开挖部位各设 2 根锁脚 锚杆长 4.5m（每榀钢架 8 根）,钢架接头部位增设定位锚杆长 3.0m（每榀钢架 4 根，锁脚 部位不再单独考虑定位锚杆）钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。钢架施 工工艺流程图见图 1。
钢拱架加工技术交底
①焊接前必须根据施工条件进行试焊,合格前方可正式施焊.
②所有焊接点均须采用双面焊.工字钢与连接板焊接时,采∕5cm角钢增强,焊缝高度不得小于I。mm,具体布置见如 图3；工字钢对焊时，双面绑焊12X16X1Cm（长X宽X厚）的钢板,具体布置见图4,焊接工字钢的长度大于1m.
工字钢
5、平安举措
钢拱架加工技术交底
技术交底书 交底编号：-4-1表1各单元设计参数表 1飞 0M21 B单元（又F不含口接板厚 33.Ji∙2 C*元（尺寸不含连接板谆度） E单元（尺寸不含连接板厚度） 表1钢拱架施工图 4、施工要点 1）加工场地平整：加工场地要平整,并设置原材布料区、加工区、试拼大样平台、半成品和成品存放区. 2）钢拱架弯曲时,假设长度不够应先焊接再弯曲. 3）钢拱架焊接成型后,试拼装,其允许误差沿隧道周边轮廓误差不应大于3cm.钢架由拱部,边墙各单元钢构
5）雨季时,焊接施工必须设置挡雨棚,焊机不得淋雨. 6）加工区施工用电布设要标准.
1）施工人员必须经平安培训后,熟悉并遵守平安操作规程.
2）焊工必须由持有特殊工种证的专职焊工操作,作业时必须戴工作帽，穿工作服、胶底鞋,戴电焊手套、面罩、 防护眼镜等防护用品，以防灼眼和烧伤.
3）加工成型的拱架应分类堆放整洁、稳固，不得堵塞过道.
4）氧气、乙烘瓶要固定位置存放、并到达5米以上平安距离.
件拼装而成.各单元螺栓连接.钢架平放时，平面翘曲 应小于±2cm.检验合格后，方可批量加工.加工进度满足施工需要即可，以便施工过程中拱架半径的调整.
4）加工好的拱架分类编号堆放,同时由于本地区潮湿,拱架下放置方木隔潮,放进彩钢棚.
5）连接板的螺栓孔必须采用台钻钻孔,不得采用气焊冲孔.
隧道钢拱架技术交底(总4页)
（1）、钢架底脚须置于牢固的基础上，脚下无虚碴和杂物；
（2）、钢架应密贴岩面，并与锚杆焊接牢固，钢架之间按设计要求纵向连接；
（3）、钢架不得侵入二次衬砌断面。各节钢架间以螺栓连接，连接板之间密贴。沿钢架外缘每隔2m应用钢楔或砼预制块顶紧；
（4）、钢架间距、横向位置和高程与施工图标示位置的偏差不超过5cm，垂直度误差不超过2°；
隧道钢拱架技术交底(总4页)
新建铁路
沪昆客专长昆湖南段
技
术
交
底
书
技术交底书
工程名称：沪昆客专长昆湖南段施工合同段：土建七标编号：JS--
单位工程
分项工班组
交底日期
交底地点
钢拱架加工安装
一、主要技术参数
上店隧道出口段设计为Ⅴ级围岩，钢架纵向间距为60cm，预留变形量为15cm。
（2）、型钢钢架采用冷弯成型。钢架节点焊接长度应大于4cm，且对称焊接。在加工过程中须严格按设计要求制作，做好样台、放线、复核并标记号码，在加工厂硬化处理过的平整场地上按1：1放出大样，每榀拱架单元完成制作后必须符合内外弧长及弦长，长度不合符设计要求的重新制作，确保每个单元的制作精度。
（3）、每榀钢架加工完成后应进行试拼，试拼应在经硬化处理的平整场地或工作台架上进行，周边拼装允许误差为±3cm，平面翘曲应小于2cm；
（2）、钢架安装的允许偏差见下表：
钢架安装允许偏差
序号
项 目
允许偏差
1
间 距
±50mm
2
横 向
±50mm
3
高 度
±50mm
4
垂直度
±2°
5
保护层和表面覆盖层厚度
±5mm
钢拱架施工技术交底
验收
工字钢钢架安装流程图 钢拱架采用 14#工字钢，用于 1-7#支洞及 1#隧洞Ⅴ类围岩段和土洞段。1-7#支洞钢拱 架间距 1m；1#隧洞 V 类围岩段钢拱架间距 1.5m；在 SBE28+778～SBE28+860 段钢拱架间距 1m。 根据设计要求，钢拱架在加工场利用工字钢弯曲机分节加工成型，分节运输至开挖面， 就地拼装。钢拱架制作的质量采用“比样法”检查，在加工场精确放制 1：1 大样，每幅钢 拱架加工成型后试拼并进行比样检查，允许偏差为±30mm。 洞内安装在初喷混凝土之后进行，与定位钢筋焊接。钢拱架间纵向用φ25 螺纹钢筋连 接为一体。钢架拱脚必须放在牢固的基础上，架立时垂直隧道中线，架设时中线、高程和
技 术 交 底 书
编制单位：中铁十七局集团有限公司东山供水项目施工四标工程部
主送单位 项目名称 钢拱架施工 交底人 李铁良
编号 日期
交底内容：
钢拱架施工技术交底 钢拱架施工技术交底
钢拱架支护施工 工字钢钢架安装流程见下图。
初喷 中线标
安装钢架
挂钢筋网
复喷混凝土
垂直度由测量技术人员严格控制，并将φ25 锚杆与钢架焊接连为整体。为保证钢架置于稳 固地基上，施工中在每榀钢架底部部位架立横向支撑钢架，焊接牢固，拱架封闭成环，以 增加其承载力及稳定性；每榀钢架设Φ25、长 2m 锁脚锚杆 4 根以固定钢拱架。 钢拱架安装允许偏差：横向间距和高程为±50mm，其垂直度为±2°。 钢架安设好后尽快施喷混凝土，并将其全部覆盖，使钢架与喷混凝土共同受力；喷射 混凝土分层进行，每层厚度 5～6cm 左右，先从拱（墙）脚处向上喷射，以防止上部喷射混 凝土虚掩拱（墙）脚，造成拱（墙）脚喷射不密实，强度不够而失稳。
编制
审核
签收
型钢拱架安全技术交底模板
一、交底目的为确保型钢拱架施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与型钢拱架施工的作业人员、技术人员、管理人员。
三、交底内容1. 型钢拱架的基本要求（1）型钢拱架应选用符合国家相关标准的型钢，确保其结构稳定、承载能力满足设计要求。
（2）型钢拱架的连接件、焊接材料等应符合国家相关标准，确保连接牢固。
（3）型钢拱架的安装、拆除、运输等应符合施工规范，确保施工安全。
2. 型钢拱架安装前的准备工作（1）检查型钢拱架的尺寸、形状、材质等是否符合设计要求。
（2）检查连接件、焊接材料等是否齐全、完好。
（3）熟悉型钢拱架的安装、拆除、运输等施工方案。
3. 型钢拱架安装过程安全注意事项（1）安装前，对施工人员进行安全教育和培训，确保其掌握型钢拱架安装的基本技能和安全操作规程。
（2）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
（3）型钢拱架的吊装、运输、安装过程中，应确保吊装设备、运输车辆、安装设备等安全可靠。
（4）型钢拱架的安装顺序应符合设计要求，确保其稳定性。
（5）在型钢拱架的安装过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。
4. 型钢拱架拆除过程安全注意事项（1）拆除前，对施工人员进行安全教育和培训，确保其掌握型钢拱架拆除的基本技能和安全操作规程。
（2）拆除过程中，应遵循由上至下、由内至外的顺序，确保型钢拱架的稳定。
（3）拆除过程中，应加强现场安全管理，防止人员坠落、物体打击等事故发生。
（4）拆除后的型钢拱架应及时清理现场，防止绊倒、滑倒等事故发生。
5. 型钢拱架运输安全注意事项（1）运输过程中，应确保型钢拱架的固定牢固，防止在运输过程中发生移动、变形等。
（2）运输车辆应保持良好的安全技术状况，确保运输安全。
（3）运输过程中，应遵守交通规则，确保交通安全。
四、应急措施1. 发生安全事故时，立即停止施工，启动应急预案。
技术交底(钢拱架)
术
交
底
主送单位 交底日期 2#斜井工区 2009-3-30
集宁隧道工程 钢拱架 交 底
8173
内
容
I1 2 . 6
3881
IV 级 喷 锚 衬 砌 钢 架 断 面
交底人： 日 期：
复核人： 日 期：
接收人： 日 期：
3663
R= 26 03
技
工程名称 施工部位
术
交
底
主送单位 交底日期 2#斜井工区 2009-3-30
技
工程名称 施工部位 2009-3-30
集宁隧道工程
主送单位 交底日期
底
内
容
钢架施工工艺流程图
初 喷
定位锚杆施工
中线标高测量
清除底脚浮碴
钢架加工、质量验收
钢架预拼
分部安装钢架
与定位锚杆焊连定位 设锁脚锚管锁定
加设砼垫块及垫板
安装纵向连接筋
挂钢筋网
复喷混凝土
围岩监控量测
注：1.横通道与正洞连接处 20m 范围内钢架加强，IV 加强衬砌钢架 1.0m/榀，V 级一般衬砌钢架 0.8m/榀。 2.斜井洞口段十米处钢架加强为 I16，1.0m/榀（钢架尺寸见附图） ；喇叭口处钢架为 I18，0.8m/榀。
交底人： 日 期：
复核人： 日 期：
接收人： 日 期：
技
工程名称 施工部位
交底人： 日 期：
复核人： 日 期：
接收人： 日 期：
技
工程名称 施工部位
术
交
底
主送单位 交底日期 2#斜井工区 2009-3-30
集宁隧道工程 钢拱架 交 底 内
容
集宁隧道钢架支护参数表 衬砌类别 IV 加强 IV 泥岩 V V 加强 V 泥岩 斜井 IV 喷锚 斜井 V 模筑 斜井 V 错车道 型钢钢架 钢架型号 I16 I16 I16 I18 I18 I12.6 I12.6 I16 钢架间距 1.2m 1.2m 1.0m 0.8m 0.8m 局部 1.0m 1.0m 加工尺寸 集包施隧 14-22 集包施隧 14-24 集包施隧 14-26 集包施隧 14-28 集包施隧 14-31 见附图 见附图 见附图
钢拱架技术交底书
技术交底书编制单位：主送单位编号项目名称钢拱架技术交底日期交底内容：一、目的明确隧道钢拱架的加工工艺，操作要点和相应的工艺标准、焊接要求，规范隧道钢拱架的加工作业。
二、适用范围适用于新建铁路贵广线隧道初期支护钢拱架的加工、架设。
三、工艺流程及技术要求3.1初期支护钢架（1）III级围岩格栅钢架；（2）IV级围岩格栅钢架、I18型钢钢架等；（3）V级围岩格栅钢架、I20a、I22a型钢钢架。
各级围岩所采用的钢架应与其衬砌结构配套使用，各种钢架的使用参考如下：围岩级别Ⅲc Ⅳa Ⅳb Ⅳc Ⅴa Ⅳb Ⅳc施工部位拱墙拱墙拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱拱墙仰拱钢架类型140格栅160格栅I18钢拱架I18钢拱架180格栅I20a钢拱架I22a钢拱架间距m/榀1.5 1.0 1.0 0.8 0.8 0.6 0.6喷砼厚度20 25 25 25 28 28 303.2钢拱架加工⑴型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。
钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。
各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm，型钢钢架平放时，平面翘曲小于2cm。
以Vb级I20a型钢钢架为例说明。
其余类别钢架加工参照《双线隧道钢架、施工方法及辅助施工措施参考图》（贵广贺广隧参03）Vb级围岩采用I20a型钢钢架支护，该钢架由A、E各三个单元，B、C、D各两个单元共12个单元组成，加工半径分别为R1=R2=7.15m,R3=3.25m,R4=15.61m, 钢架尺寸及数量按中心线计算，计算时已考虑了施工误差5cm和5cm预留变形量。
各单元由I20a工字钢、连接钢板焊接成型，单元间由螺栓连接，钢架宜现场预制，接头处焊缝应严格按照钢结构的有关要求进行，焊接高度不小于6mm。
钢架在初喷4cm混凝土后架设，架设完毕后需再喷混凝土，并保证不小于3cm的覆盖厚度。
高速公路隧道钢拱架支护施工技术交底_管棚支护
高速公路隧道钢拱架支护施工技术交底_管棚支护高速公路隧道钢拱架支护施工技术交底_管棚支护***隧道钢拱架支护施工技术交底一、钢拱架支护设计根据设计钢拱架支护参数见表1-1。
表1-1 隧道钢拱架支护参数一览表二、工艺流程及技术质量要点(一) 工艺流程钢拱架支护施工工艺流程图1. 钢架的加工（1）钢拱架应按照设计分段制作，每片节段应编号，注明安装位置（2）带有弧度的型钢钢架弯曲要采用冷弯法制作成型，不得采取烘烤弯曲或在弯曲方向上割口弯曲的方法制作。
（3）钢架尺寸必须利用胎模控制尺寸，所有钢筋节点必须采用焊接，焊接长度应大于40mm，对称焊。
2. 钢架的安装及质量控制（1）钢架宜在初喷混凝土之后安装，钢架安装前要对开挖断面轮廓、中线和高程进行检查，并对钢架拱脚的位置和高程进行放样，便于拱架安装时的平面位置和高程的控制。
（2）钢架安装时要和初喷面或岩面密贴，如钢架与初喷面或岩面间有空隙，应用楔子支垫密实后喷射混凝土喷填密实，不得用片石进行回填，确保钢架稳固受力。
（3）钢架安装时要考虑钢架临空一面的混凝土保护层厚度不少于20mm。
（4）拱架构件之间的连接按照设计采取M20高强螺栓，不得使用普通螺栓。
（5）钢架纵向联结采用Φ22的连接钢筋，连接钢筋沿钢拱架环向内外缘交错布置。
（6）在洞口加强段和土质浅埋段、土质深埋段和加宽段在拱脚下按设计设置纵向槽钢托梁（7）岩石段落的钢拱架为了防止拱架承载而下沉，钢拱架底部必须置于稳定的基岩之上，如拱脚有悬空现象，必须采用钢板进行支垫密实、或采用浇筑强度不小于20Mpa的混凝土，确保拱架置于稳定的基岩之上，不得在拱架底采取铺设碎石和砂砾的方式进行支垫。
（8）钢拱架的纵向间距详见表1-1《隧道钢拱架支护参数一览表》，具体以设计图纸为准。
（9）钢拱架安装的允许偏差：横向和高程均为±50mm，垂直度为2°.（10）为了防止隧道变形扩大，钢拱架就位安装完成后及时施工拱脚底部的锁脚锚杆和锁脚锚管，并将锚杆尾端制作成L形焊接在将每榀钢架临空面一侧。
钢拱架安装安全技术交底模板
一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 施工地点：[具体施工地点]4. 施工内容：钢拱架安装二、安全注意事项1. 人员安全- 施工人员必须经过专业培训，具备相应的施工技能和安全知识。
- 严禁非施工人员进入施工现场，施工现场必须设置明显的警示标志。
- 进入施工现场必须佩戴安全帽、安全带等个人防护用品。
2. 机械设备安全- 施工前对机械设备进行全面检查，确保其安全可靠。
- 机械设备操作人员必须持有相应的操作证。
- 严禁非本机驾驶员驾驶车辆。
3. 现场环境安全- 施工现场应保持整洁，及时清理施工垃圾和废弃物。
- 加强对附近地表、开挖掌子面、喷射砼面的观察，发现异常情况立即上报并采取相应措施。
- 加强监控量测工作，准确掌握初支动态。
4. 施工用电安全- 加强施工用电安全管理，严禁乱接、乱拉电线。
- 安装配电箱与漏电保护装置，动力电线要架空并符合安全规程要求。
- 电工、焊工等特殊工种需持证上岗。
三、钢拱架安装具体要求1. 钢拱架加工- 钢拱架加工必须严格按照设计图纸和规范要求进行。
- 加工过程中产生的废弃钢材应回收利用，严禁随意弃置。
2. 钢拱架安装- 钢拱架安装应在掌子面开挖初喷完成后立即进行。
- 根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。
- 安装前应清除各节钢架底脚下的虚碴及杂物。
- 每侧安设2根锁脚锚管（杆）将其锁定，底部开挖完成后，底部初期支护及时跟进，将钢架全环封闭。
3. 钢拱架连接- 钢拱架连接方式分为螺栓连接和材对接。
- 螺栓连接时，螺帽必须拧紧，连接板眼对齐，确保连接牢固。
- 材对接时，对接部位应进行焊接加固，增加连接刚度。
4. 钢拱架质量验收- 钢拱架安装完成后，应按照规范要求进行质量验收。
- 验收不合格的钢拱架应及时整改，直至合格。
四、环保要求1. 钢架加工过程中产生的废弃钢材应回收利用，严禁随意弃置。
2. 运输车辆施工、维修中产生的废弃机油等应进行回收利用，或到当地环保部门指定的地点弃置处理。
钢拱架施工技术交底
技术交底
年月日
工程名称
钢拱架施工技术交底
交底地点
交底组织单位
隧道九队
交底负责人
施工单位
接收负责人
钢拱架施工技术交底
一、施工准备
钢拱架所用型钢进场时按批量和型号分批试验。检验内容包括对规格、厂家、品种、数量、外观检查，并按规定抽样做力学性能试验。电焊工必须持证上岗，以保证加工出质量好的产品。
4．为防止钢拱架拱脚下沉、变形，拱脚处采用垫32a型槽钢并使其坐在坚实的基础上，脚下无虚碴和杂物，标高不足时采用钢板进行调整。如基底为软弱层，喷砼做成扩大基础后架立拱架。
5.钢拱架在初喷混凝土后架设，钢架与初喷层的间隙采用喷射砼充填密实，架设完毕后再喷混凝土，保护层不得小于4cm。
施工注意事项：
1、加工工字钢的焊条、连接垫板、螺栓等均要符合要求。
在架立时注意的事项：
1.钢拱架按设计加工分节运至开挖面，就地拼装。
2．钢拱架架设在隧道轴线垂直面内，纵向以钢筋焊接联成一体。
3．钢拱架分节之间采用长24cm、宽24cm、厚16mm钢板、M27×70螺栓、M27螺母连接，螺栓孔距横向12cm,纵向16cm。两钢板间采用3mm厚橡胶垫板使其密贴无缝隙。
二．拱架加工制作
钢架按设计尺寸在钢构件加工厂下料分节焊接制作，制作时严格按设计图纸进行，保证每节的弧度与尺寸均符合设计要求，根据设计尺寸在钢拱架冷弯机上先试加工1-2片，加工时调整千斤顶检验钢拱架半径满足设计要求后，将千斤顶固定，进行批量生产加工。钢架加工详见野火芽隧道进口Ⅳ级b围岩钢架加工图。
钢架采用I18工字钢加工，加工好的钢拱架，在工作台架上进行试拼，周边拼装允许误差±3cm,平面翘曲小于2cm。每节两端均焊连接板，节点间通过连接板用螺栓连接牢固，保证钢拱架不扭曲，尺寸满足设计要求，如质量有问题，及时解决处理，保证产品质量，然后编号，安装时按原编号进行安装。
钢拱架加工安全技术交底
安全技术交底记录资料编号：工程名称交底日期交底级别三级项目或工序名称交底人接受交底管棚及钢拱架加工班组交底内容：管棚及钢拱架加工安全技术交底一、安全要求：（一）电焊机1.电焊机必须有防雨棚、电焊机底部应垫防潮物，并在固定的焊机旁配备防火器材；2.焊机本身防护罩配有漏电保护器，零部件齐全，接、拆电源应有专业电工操作（非电工严禁动电），一次线不得超过 5 米，二线不得超过 30 米；3.在焊接时输出、输入线压接牢固，防止烧坏焊机的各部位，不得借用其它的金属导体替代地线，双线必须到位，防止触电；4.高处焊接时施工人员一定要系好安全带，设置好承接焊碴坠落的容器，防止高温焊碴凌空飘落引发火灾，把下方的易燃易爆等危险品清理干净，有防火设施和专人看火；5.作业人员必须按要求佩戴个人防护用品；6.电焊机外壳必须有良好可靠的接地；7.焊接完工时一定切断电源，锁好闸箱。
（二）钻机1.工作前应检查机电部分安全可靠后才能操作；2.必须穿戴工作服，严禁带手套钻孔；3.钻头上有长屑时，应停钻，用铁勾或刷子清除；4.严禁用手触摸旋转的刀具钻头和将头部靠近机床旋转部分；5.工作完毕应拉闸断电。
（三）砂轮切割机1.工作前检查电机运转、转向正常，接地保护良好；2.锯片选用符合要求，安装牢固，严禁使用半径小于15CM砂轮片；3.切割机必须防护罩完好，应安装在防雨、防风沙的机棚里；4.切割时，工件平稳要夹紧，操作员不得正面面对砂轮切割机，防止碎片伤人，严禁打磨其它铁器件；5.作业后，应切断电源，关闸上锁。
（四）氧气、乙炔1.使用电、气焊时必须设有专人看火，备有灭火器材，清理用火点周围的易燃物；2.要正确放置氧气、乙炔瓶，应该有 5m以上的距离，乙炔瓶不得倒置，距火源 10m以外；3.施工中禁止违章指挥和违章操作；4.焊接操作不准与油漆、烯料、喷漆、木工等易燃作业，非气焊工严禁操作。
（五）电钻、电锤、手砂轮机等电动工具：1.使用前应经专职电工检查接线是否正确，防止零线相线接错造成事故；2.长期搁置不用或受潮的电气设备在使用前应有电工测量绝缘阻值是否符合要求；3.电动工具自带的软电缆或软线不得接长，当电源与人作业场的距离较远时，应采用移动配电箱；4.电动工具原有的插头不得随意拆除或改换，当原有插头损坏后严禁不用插头直接将电线的金属丝插入插座；5.发现电动工具外壳手柄破裂，应停止使用进行修理，更换合格后方可使用；6.非专职人员不得擅自拆卸和修理电动工具；7.作业人员按规定穿戴绝缘防护用品（绝缘鞋、绝缘手套等）；二、事故应急处置措施1、事故应急的报告事故发生后，当事人或目击者要立即将情况向现场技术员、工班长汇报，也可拨打项目部安全科电话进行汇报（电话号码：）。
暗挖隧道格栅钢架(工字钢拱架)施工安全技术交底改
（10）遇雷雨等恶劣气候应停止作业，休息或作业结束时，应切断操作箱上的总开关，将离电源最近的配电盘上的开关切断。
二、钢拱架、格栅钢架施工的安全技术措施
1、在钢拱架制作和搬运过程中，应将钢拱架构件绑扎牢固，以防止发生整体构件或连接铁件碰撞伤人、车辆倾覆、构件坠落等事故。
5、尤其是在进行钢拱架的顶部连接作业时，高空作业较多，故作业人员应佩带安全带。所采用的升降设备（作业人员站立的台车等）应设有扶手或安全栏杆。
6、当紧固钢拱架顶部连接螺栓、吊装钢拱架时，属高空作业，作业人员应以正确的姿势站立在平稳、牢固的脚手架上，克服麻痹思想，必须佩带安全带，防止发生人员坠落事故。
7、施焊场地的10米范围内，不得堆放氧气瓶，乙炔发生器，木柴等易燃易爆物品。
（7）加强对用电的管理，实行三相五线制供电方式，所有电器设备必须装设漏电保护开关，所有电器必须由持证电工安装、维修，严格接地、接零和安装漏电保护器三种安全保护，场内电线、电缆必须具备良好的绝缘性能；严禁一闸多孔和一闸多用，桩机电线、电缆必须架空，严禁拖地和埋压土中，做到安全用电。
（8）机械设备实行定期保养维修制度，各种机械必须由持证人员操作，机械必须保持良好的运行状态，严禁带病运行。
ZK24+559.921~142.413
交底部位
港～太区间暗挖段
交底日期
年月日
交底内容
格栅钢架、工字钢拱架加工、安装施工安全技术交底
安全技术交底内容：
一、一般交底
（1）必须本着“安全第一，预防为主”的原则进行施工生产活动。
（2）牢固树立“安全无小事”的意识，从细节入手，切实维护重庆市的形象。
（3）进入本项目施工现场施工时，必须按照重庆市政府的文件和本项目部的各种管理规章制度进行施工。
