动力触探试验实施方案
动力触探试验方案
动力触探试验方案目录1.检测内容2.检测方案3.检测结果4.结论1.检测内容本次检测的内容为软基处理段的地基均匀性、密实性及其承载力。
通过动力触探试验，对地基的质量进行评估，为后续的土建工作提供可靠的依据。
2.检测方案本次检测采用动力触探试验，通过对地基进行垂直冲击，测量反弹能量和击穿深度，评估地基的均匀性、密实性和承载力。
试验方案经过编制、审核和审批，保证了检测的准确性和可靠性。
3.检测结果经过试验，软基处理段的地基均匀性良好，密实性较高，承载力符合设计要求。
对于存在的局部松软问题，我们提出了相应的处理措施，以确保工程质量。
4.结论本次检测结果表明，软基处理段的地基质量良好，符合设计要求。
我们将继续加强施工管理，确保工程按照设计要求进行，保证施工质量。
一、动力触探试验范围动力触探试验是一种常用的地基勘察方法，适用于测定土层的物理性质、土层的压缩性和承载力等参数。
试验范围主要包括土壤、砂土、粉土、黏土等不同类型的土层。
二、编制依据本文编制依据国家有关标准和规范，结合实际工程情况，采用动力触探试验的常规方法和流程。
三、检测人员、仪器设备动力触探试验需要专业的技术人员和合适的仪器设备。
检测人员应具备相关的专业知识和技能，并经过培训和考核合格。
仪器设备应符合国家标准和规范要求，保证检测数据的准确性和可靠性。
四、检测环境动力触探试验需要在适宜的环境条件下进行。
检测现场应平整、干燥、无杂物，以确保试验数据的准确性和可靠性。
同时，应注意环境保护，避免对周围环境造成污染和破坏。
五、地基承载力要求地基承载力是动力触探试验的重要参数之一。
在进行试验前，需要明确工程的地基承载力要求，以便于根据试验数据进行合理的分析和判断。
六、检测工作流程动力触探试验的工作流程主要包括准备工作、试验操作、数据记录和处理等环节。
检测人员应按照规范要求，严格执行每个环节的操作流程，确保试验数据的准确性和可靠性。
七、检测中应注意的安全事项动力触探试验需要在现场进行，存在一定的安全风险。
轻型动力触探试验方案文件.doc
轻型动力触探试验方案（一）试验目的1) 提供浅基础地基承载力；2) 检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30 击/min 的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
轻型动力触探记录每贯入30cm的锤击数（N）。
10对轻型动力触探，当N >100或贯入15cm的锤击数超过50时，可终止试验。
10（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N 10 轻型动力触探试验推定地基承载力特征值 f ak （kPa）N 5 10 15 20 25 30 35 40 45 5010一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55 70 80 90 100 110 125 140 150 160（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
动力触探试验检测方案
动力触探试验检测方案1 目的利用一定的锤击能量，将一定规格的探头和探杆打入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。
2 适用范围动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般黏性土地基承载力；重型动力触探和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
3 依据《铁路工程地质原位测试规程》TB10018-2018《建筑地基检测技术规范》JGJ340-20154 工作流程4.1 接受委托正式接手检测工作时，应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，主要收集内容有：岩土工程勘察资料、施工资料等。
4.3 仪器设备准备4.3.1 动力触探设备类型和规格应符合表1的规定。
表1 动力触探设备类型和规格4.3.2 动力触探设备主要参数应符合下列要求：1、轻型动力触探探头材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRC=45～50。
2、重型动力触探设备，应符合下列要求;①探杆：每米质量不宜大于7.5kg。
探杆接头外径应与探杆外径相同，探杆和接头材料应采用耐疲劳高强度的钢材。
②锤座直径应小于锤径1/2,并大于100mm；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg。
③重锤应采用圆柱形，高径比1～2。
重锤中心的通孔直径应比导杆外径大3～4mm。
5 试验要点5.1 动力触探作业前必须对机具设备进行检查，确认正常后，方可使用。
部件磨损及变形超过下列规定者，应予以更换或修复。
5.1.1 探头允许磨损量：直径磨损不得大于2mm，锥尖高度磨损不得大于5mm；5.1.2 每节探杆非直线偏差不得大于0.6%；5.1.3 所有部件连接处丝扣应完好，连接紧固。
轻型动力触探试验方案
轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试对轻型动力触探，当10验。
（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。

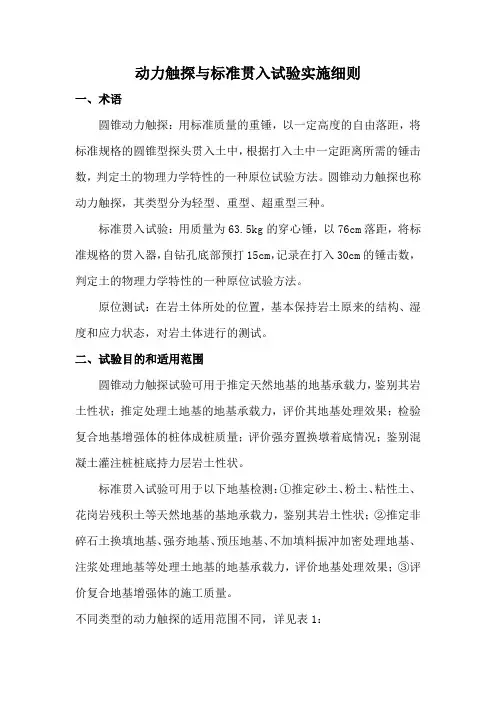

动力触探与标准贯入试验实施细则
动力触探与标准贯入试验实施细则一、术语圆锥动力触探：用标准质量的重锤，以一定高度的自由落距，将标准规格的圆锥型探头贯入土中，根据打入土中一定距离所需的锤击数，判定土的物理力学特性的一种原位试验方法。
圆锥动力触探也称动力触探，其类型分为轻型、重型、超重型三种。
标准贯入试验：用质量为63.5kg的穿心锤，以76cm落距，将标准规格的贯入器，自钻孔底部预打15cm，记录在打入30cm的锤击数，判定土的物理力学特性的一种原位试验方法。
原位测试：在岩土体所处的位置，基本保持岩土原来的结构、湿度和应力状态，对岩土体进行的测试。
二、试验目的和适用范围圆锥动力触探试验可用于推定天然地基的地基承载力，鉴别其岩土性状；推定处理土地基的地基承载力，评价其地基处理效果；检验复合地基增强体的桩体成桩质量；评价强夯置换墩着底情况；鉴别混凝土灌注桩桩底持力层岩土性状。
标准贯入试验可用于以下地基检测：①推定砂土、粉土、粘性土、花岗岩残积土等天然地基的基地承载力，鉴别其岩土性状；②推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基的地基承载力，评价地基处理效果；③评价复合地基增强体的施工质量。
不同类型的动力触探的适用范围不同，详见表1：表1 动力触探与标准贯入试验的设备规格与适用范围三、试验设备圆锥动力触探试验与标准贯入试验的设备以地质钻机配套的圆锥动力触探与标准贯入试验设备为主，其中轻型圆锥动力触探试验的设备可独立使用，其余需与钻机配套使用。
设备规格见表1。
四、原理动力触探试验(英文缩写DPT)是利用一定的锤击动能，将一定规格的探头打入土中，根据每打入土中一定深度的锤击数(或以能量表示)来判定土的性质，并对土进行粗略的力学分层、对处理土地基进行评价的一种原位测试方法。
五、执行标准广东省标准《建筑地基基础检测规范》DBJ15-60-2008；国家标准《建筑地基基础设计规范》GB50021-2001。
圆锥动力触探试验实施细则
圆锥动力触探试验实施细则一、试验目的本试验旨在通过圆锥动力触探方法，获取地下土层的物理性质和工程参数，为工程设计提供依据。
二、试验设备和材料1.圆锥动力触探设备：包括锥头、锥杆、推进器等。
2.试验记录设备：包括试验记录表格、测量工具等。
3.地质勘探设备和工具：包括钻杆、钻头、钻进设备等。
4.试验液：用于冲洗钻孔。
三、试验准备工作1.按照地质勘探项目要求选择试验点位，并进行钻孔。
2.准备试验设备和材料。
3.对试验设备进行校准和检查，确保设备的正常运行。
4.试验人员进行必要的安全培训，熟悉相关的操作规程和安全注意事项。
四、试验操作步骤1.将试验设备组装好，并根据钻孔直径选择合适的锥头。
2.将锥杆连接到锥头，并将推进器连接到锥杆上。
3.用试验液冲洗钻孔，确保钻孔干净。
4.将装配好的试验设备通过推进器放入钻孔中。
5.根据需要进行锥头的下压和旋转操作，同时记录推进器的行程和锥杆的旋转圈数。
6. 在每10 cm的深度处进行一次试验数据的记录，包括锥体阻力、摩擦阻力和孔压。
7.当推进器到达设计深度或无法继续推进时，停止试验操作。
8.将试验设备取出钻孔，并清理设备，以备下次试验使用。
9.对试验数据进行整理和分析，并编制试验报告。
五、试验安全措施1.试验人员必须按照操作规程进行操作，并穿着符合安全要求的工作服和防护用品。
2.尽量选择安全的试验点位，避免有隐患的地质地貌。
3.提前做好试验设备的检查和维护，确保设备的安全性和可靠性。
4.试验现场必须设置警示标志和安全防护措施，确保周围人员的安全。
动力触探仪检测地基承载力试验方法
动力触探仪检测地基承载力试验方法动力触探仪（Dynamic Cone Penetrometer，简称DCP）是一种常用于检测地基承载力的试验方法。
它可以通过测量地层抗力的变化来评估地基的承载力，通常被广泛应用于土层稳定性评价、路面设计、基础工程等领域。
本文将介绍动力触探仪的检测方法、试验过程以及相关注意事项。
试验前的准备工作包括选择合适的触探点位、准备动力触探仪设备、清理触探点位等，以确保试验的准确性和可靠性。
具体操作步骤如下：1.选择触探点位：根据工程需求，选择合适的触探点位，并确认触探深度。
通常情况下，触探点位应该处于地基中心线上，并远离地基边缘、地下管线或其他障碍物，以保证试验的准确性。
2.准备设备：检查动力触探仪设备，确保其工作正常，并校准触探仪的零点。
3.清理触探点位：用清水冲洗触探点位，清理表面积聚的杂质和浮土，确保触探点位周围的土层干净。
4.开始试验：将动力触探仪的锤头安装在触探杆上，然后将触探杆插入土层中，直到底部。
在插入过程中，应保持杆与地面垂直，并避免偏斜。
5. 进行触探仪测量：使用手持示数器记录下锤头在一定深度穿入土层所用的击数。
一般来说，每隔20-30cm记录一次击数，并逐渐增加锤头的下落高度，以便更准确地评估土层的承载力。
6.试验结束：当到达所需试验深度或触探杆不能进一步插入土层时，试验即结束。
记录下每个深度的击数，并制作检测曲线以便后期的分析与评估。
在进行动力触探仪试验时，还需要注意以下几点：1.触探点位应避免选择有较大坡度或明显变形的土层表面，以免影响试验的准确性。
2.土层质量的检测应根据实地情况进行，以保证检测结果的可靠性。
3.进行试验时应做好现场的保护措施，如设置警示标志或隔离设施，以确保试验人员的安全。
4.在试验过程中，触探杆的下落速度应均匀稳定，避免剧烈震动或抖动，以保证数据的准确性。
总之，动力触探仪是一种快速、简便且可靠的地基承载力试验方法。
通过正确使用和操作动力触探仪，可以有效评估地基的承载力，为工程设计和施工提供重要的参考依据。
动力触探试验
动力触探试验12.1 适用范围12.1.1本方法适用于检测地基土或加固土增强体的均匀性，判定地基处理效果。
12.1.1[条文说明]动力触探试验还可查明土洞、滑动面、软硬土层界面等；另外，当具备本地区可靠对比验证经验资料时，根据动力触探试验指标，还可推断地基土或加固土增强体的物理力学性质指标（如状态、密实度、土的强度、变形参数、地基承载力等）。
12.1.2本方法根据锤击能量分为轻型、重型和超重型三种。
轻型动力触探适用于浅部的填土、砂土、粉土、黏性土等原状岩土以及采用粉质粘土、灰土、粉煤灰、砂土的垫层和水泥土搅拌桩、单液硅化法加固地基；重型动力触探适用于砂土、中密以下的碎石土、极软岩等原状岩土以及采用矿渣、砂石的垫层和强夯处理地基、不加填料振冲处理砂土地基、碎石桩振冲法、砂石桩、石灰桩、冲扩桩、单液硅化法加固地基；超重型动力触探适用于密实和很密的碎石土、软岩、极软岩等原状岩土以及强夯处理地基、不加填料振冲处理砂土地基、砂石桩、石灰桩。
12.1.2[条文说明]轻型动力触探的优点在于轻便，在判断水泥土搅拌桩的搅拌均匀性等方面有实用价值。
重型动力触探是应用最广泛的动力触探试验，已经积累了较多的经验，而且它的落锤能量与标准贯人试验及国际上通用的动力触探试验相一致。
12.2 仪器设备12.2.1动力触探仪由穿心锤、圆锥触探头和触探杆（包括锤座和导向杆）组成。
其规格如表12.2.1所列。
表12.2.1 动力触探设备类型和规格设备类型轻型重型超重型落锤质量(kg) 10±0.2 63.5±0.5 130±1.0落距(cm) 50±2 76±2 100±2探头直径（mm）40 74 74 截面积（cm2）12.6 43 43 圆锥角（°）60 60 60触探杆直径（mm）25 42 50～60 每米质量(kg)＜8 ＜13锤座质量(kg)10～15注：重型和超重型动力触探探头直径的最大允许磨损尺寸为2mm；探头尖端的最大允许磨损尺寸为5mm。
动力触探与标准贯入试验实施细则
动力触探与标准贯入试验实施细则一、术语圆锥动力触探：用标准质量的重锤，以一定高度的自由落距，将标准规格的圆锥型探头贯入土中，根据打入土中一定距离所需的锤击数，判定土的物理力学特性的一种原位试验方法。
圆锥动力触探也称动力触探，其类型分为轻型、重型、超重型三种。
标准科孔试验：用质量为63.5kg的蟠龙锤，以76cm落距，将标准规格的科孔器，自钻孔底部预打15cm，记录在打进30cm的大锤数，认定土的物理力学特性的一种原位试验方法。
原位测试：在岩土体所处的位置，基本保持岩土原来的结构、湿度和应力状态，对岩土体进行的测试。
二、试验目的和适用范围圆锥动力触探试验可以用作判定天然地基的地基承载力，辨别其岩土性状；判定处置土地基的地基承载力，评价其地基处置效果；检验无机地基进一步增强体的桩体成桩质量；评价弱夯转让桥头着底情况；辨别混凝土灌注桩桩底抱持力层岩土性状。
标准贯入试验可用于以下地基检测：①推定砂土、粉土、粘性土、花岗岩残积土等天然地基的基地承载力，鉴别其岩土性状；②推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基的地基承载力，评价地基处理效果；③评价复合地基增强体的施工质量。
相同类型的动力触探的适用范围相同，参见表中1：表1动力触探与标准贯入试验的设备规格与适用范围类型落锤质量(kg)落距(cm)直径(mm)接收器锥角(o)轻型10.0±0.250±240±160±225±1重型63.5±0.576±274±160±242~50超重型120±1100±274±160±250~60科孔10cm的读数n120标准科孔试验63.5±0.576±2外径：51±1对出管长度：＞500mm42~50科孔300cm的读数n＇判定砂土、粉土、粘性土、花岗岩残判定规整碎石土、极硬岩和软岩等的地基承载力。
动力触探试验的工程方案
动力触探试验的工程方案一、试验目的动力触探试验是一种地下工程勘察手段，通过锤击钻杆或者旋转钻进地层，使岩土受到动力作用，通过观测土层的动态响应来获取地层物性参数，以了解地下岩土情况，为工程设计提供可靠的勘察数据。
本文将针对动力触探试验的工程方案进行详细阐述。
二、试验原理动力触探试验主要通过施加动力对地层进行钻进，通过观察钻进过程中岩土性质的变化来了解地下岩土情况。
试验工程主要包括钻孔施工、动力触探、观测与记录等环节。
三、试验设备1. 钻机：选用符合试验要求的动力触探钻机，钻机应具备足够的动力和扭矩，能够满足试验要求的孔深和孔径。
2. 钻杆：选用质量可靠的钻杆，确保在试验过程中不易发生折断及卡钻等情况。
3. 锤击装置：配备合适的锤击装置，用于施加动力。
4. 观测设备：配备合适的观测设备，对地层的动态响应进行实时观测与记录。
5. 其他配套设备：包括压浆泵、管线、防护设备等。
四、试验方法1. 钻孔施工（1）确定钻进位置和孔径，在施工前做好勘测工作，确定钻孔的位置和孔径，并绘制详细的施工方案。
（2）进行地质勘察，了解地层情况，为施工提供参考。
（3）进行钻孔施工，保持钻孔垂直，避免偏差过大。
2. 动力触探（1）确定触探方案，包括施加动力的强度、频率等参数。
（2）根据观测数据，合理调整触探方案，确保观测数据的准确性。
3. 观测与记录（1）在动力触探试验过程中，对地层的动态响应进行实时观测与记录。
（2）观测与记录内容包括孔壁岩土的情况、孔深及孔径的变化情况、动力触探参数及观测数据等。
五、试验质量控制1. 严格遵守试验规范和标准，确保试验过程的合理性和准确性。
2. 在试验过程中严格按照试验方案进行操作，保持现场秩序，确保安全施工。
3. 对钻杆、锤击装置等设备进行定期检查与维护，确保设备的良好状态。
4. 对观测数据进行准确记录，并对数据进行有效处理与分析。
六、试验成果处理1. 根据观测数据，编制地质勘察报告，并提出合理的地下岩土情况描述。
动力触探方案
XXX工程圆锥动力触探试验方案编写：审核：批准：委托单位：编制单位：单位地址：联系人：编制日期：目录1服务承诺及质量保证承诺 (3)2方案编制依据及检测目的 (3)2.1方案编制依据 (3)2.2检测目的 (3)3工程概况 (3)4检测方法及抽检数量 (3)5圆锥动力触探试验 (4)5.1检测原理 (4)5.2检测设备 (4)5.3现场检测 (4)6检测工期估算 (5)6.1圆锥动力触探试验 (5)6.2编写报告 (5)7保证本工程检测安全的方法和措施 (5)8拟投入检测人员 (6)9拟配备的检测设备 (6)检测方案会签栏 (7)1服务承诺及质量保证承诺严格遵守检验工作程序，执行国家、行业和地区有关检验的标准、规范，为委托单位提供科学公正、准确可靠、优质高效的服务，以“一流的质量、一流的管理、一流的服务、一流的效率”确保实现以下承诺：质量承诺：满足国家现行相关规范（规程）的要求，如因检测工作不到位或检测成果资料错误，造成委托方工程损失的，按国家或广西区现行建筑法规的有关规定承担相应责任。
（以上段落可以修改或删除）2方案编制依据及检测目的2.1方案编制依据2.1.1《建设工程安全生产管理条例》；2.1.2委托方提供的本工程图纸；2.1.3《建筑地基检测技术规范》（JGJ 340-2015）；2.1.4《广西建筑地基基础设计规范》（DBJ 45/003-2015）2.1.5国家有关规范（规程）和设计要求。
2.2检测目的2.2.1采用轻型（重型）动力触探试验，以评价地基土性状（评价地基处理效果/判定地基土承载力/检验成桩质量）。
3工程概况本工程采用独立基础或条形基础，基础持力层为黏性土，承载力特征值f ak=120kPa。
4检测方法及抽检数量根据相关规范和文件的要求，该工程拟采用轻型（重型）动力触探试验，以评价地基土性状（评价地基处理效果/判定地基土承载力/检验成桩质量）。
根据《建筑地基检测技术规范》（JGJ 340－2015）第8.1.2条：采用圆锥动力触探试验对处理地基土质量进行验收检测时，单位工程检测数量不应少于10点，当面积超过3000m2应每500m2增加1点。
轻型动力触探方案
轻型动力触探方案一、前言轻型动力触探是一种常用的原位测试方法，广泛应用于工程地质勘察、地基土承载力评估、地基处理效果检测等领域。
通过对轻型动力触探试验数据的分析，可以获取地基土的物理力学性质指标，为工程设计和施工提供重要的依据。
二、试验目的轻型动力触探的主要目的是：1、确定地基土的承载力特征值，为建筑物基础设计提供依据。
2、查明地基土的均匀性和分层情况。
3、评估地基处理效果，如强夯、换填等。
三、试验原理轻型动力触探是利用一定质量的重锤，以一定的落距自由下落，将探头贯入地基土中。
根据探头贯入一定深度所需的锤击数，来判定地基土的性质。
其基本原理是：假设地基土为均匀的、各向同性的半无限体，在重锤的冲击作用下，探头贯入地基土所遇到的阻力与地基土的物理力学性质有关。
一般来说，锤击数越大，地基土的承载力越高，压缩性越小。
四、试验设备轻型动力触探试验设备主要包括以下部分：1、穿心锤：质量为 10kg，落距为 50cm。
2、探头：圆锥头，锥角为 60°，锥底直径为 40mm。
3、触探杆：直径为 25mm 的无缝钢管。
五、试验步骤1、平整场地：选择试验点，清除表面杂物，使试验场地平整。
2、安装设备：将触探杆垂直插入土中，使穿心锤自由下落。
3、进行贯入：将穿心锤提升至规定的落距高度，然后自由下落，记录每贯入 30cm 所需的锤击数。
4、数据记录：记录贯入深度、锤击数等数据。
5、终止试验：当贯入深度达到预定深度或锤击数超过规定值时，终止试验。
六、数据处理1、绘制触探曲线：以贯入深度为横坐标，锤击数为纵坐标，绘制触探曲线。
2、计算地基土承载力特征值：根据相关规范和经验公式，结合触探曲线和锤击数，计算地基土的承载力特征值。
七、试验注意事项1、试验前应对设备进行检查和校准，确保设备的准确性和可靠性。
2、试验点的选择应具有代表性，避免在异常部位进行试验。
3、贯入过程中应保持触探杆的垂直，避免倾斜和晃动。
4、锤击时应保持落距的稳定和准确，避免偏心锤击。
动力触探试验方法
得如下公式:
f k=80N120 （3 N120 10） （3-18）
中国地质大学（武汉）对粘性土也有类似经验公式:
fk=32.3N63.5+89 （2 N63.5 16） （3-19）
3．求单桩容许承载力
动力触探试验对桩基的设计和施工也具有指导意义。实践证
明，动力触探不易打入时，桩也不易打入。这对确定桩基持力层
24
利用动力触探和标准贯入的测试成果还可以判断砂土液化 可能性、确定粘性土的粘聚力c及内摩擦角 、确定地基土的变 形模量、检验碎石桩的施工质量等等。
总之, 动探和标贯的优点很多, 应用广泛。对难以取原状土 样的无粘性土和用静探难以贯入的卵砾石层, 动探是十分有效的 勘测和检验手段。但是, 影响其测试成果精度的因素很多, 所测 成果的离散性大。因此, 它是一种较粗糙的原位测试方法。在实 际应用时, 应与其他测试方法配合；在整理和应用测试资料时, 运用数理统计方法, 效果会好一些。
17
土，20~30cm为一阵击；软土，3~5击为一阵击），并按（3-11）
式换算为每贯入10cm的实测击数，再按（3-12）式进行杆长击
数校正。 N 28= N28
（3-11）N 28
n 10 S
（3-12）
可查表3-2。
（3）重型、超重型动力触探
1）《铁路工程地质原位测试规程》（TB 10041-2003）规
3
图3-1 现场动力触探试验
4
现场动力触探试验
5
根据所用穿心锤的质量将动力触探试验分为轻型、中型、重 型和超重型等种类。动力触探类型及相应的探头和探杆规格见表 3-1。
6
图3-2 轻型动力触探仪（单位: mm） 图3-3 偏心轮缩径式脱钩装置
基槽承载力动力触探试验方案
目录第一章、编制依据 (2)第二章、工程概况 (2)2.1工程概况 (2)第三章、场地工程地质条件 (3)3.1地层岩性 (3)3.2持力层的确定 (3)第四章、实验前准备工作 (4)4.1基底人工清槽 (4)4.2基底级配砂石取样 (4)4.3基底夯实 (4)第五章、动力触探试验 (4)5.1试验目的 (4)5.2试验原理 (5)5.3动力触探类型的选择 (6)5.4动力触探设备 (6)5.5试验方法 (8)5.6技术措施及注意事项 (8)5.7试验资料的整理和分析 (9)5.8动力触探试验记录 (11)第一章、编制依据1.1有关规范、规程、标准及图集序号名称编号1 《建筑地基处理技术规范》JGJ 120-992 《建筑地基基础设计规范》GB50007-20113 《土工试验规程》SD128－864 《建筑变形测量规程》JGJ/T8-20075 《混凝土结构工程施工质量验收规范》GB50204－20116 《混凝土结构设计规范》GB50010-20107 《工程测量规范》GB50026-20078 《建筑抗震设计规范》GB50010-20109 《北京地区建筑地基基础勘察设计规范》DBJ11-501-2009 1.2现场总平面布置图1.3四季青住宅工程岩土工程勘察报告1.4设计交底与图纸会审记录1.5组织设计、勘查、监理、及总承包单位参与的基底验槽记录第二章、工程概况2.1工程概况第二炮兵四季青住房工程位于北京市海淀区旱河路四季青镇西山村。
总建筑面积27033.37㎡，框架结构，主楼地下一层（基底标高为-4.850mm），车库及地下环廊地下二层，地上三层，建筑高度为12.105m，建筑耐火等级：地下室部分为一级，地上住宅部分为二级；抗震设防烈度为8度。
基础形式为伐板基础，厚度为350mm.第三章、场地工程地质条件3.1地层岩性根据四季青住宅工程岩土工程勘察报告,场地20m深度范围内土层共分为4大层，从上至下依次为：①层杂填土：该层主要为附近建筑垃圾山土体回填所成，土体呈杂色、褐黄色，土体松散，较湿，包含砖块、植物根系、及少量砾石，该层厚度约为1.0-2.4m。
圆锥动力触探试验实施细则
圆锥动力触探试验实施细则圆锥动力触探试验是地质勘探领域中常用的一种测试方法，适用于粘性土、软土和沉积物等松散地层的力学性质分析。
为了确保试验的准确性和操作的安全性，需要制定详细的实施细则。
以下是圆锥动力触探试验实施细则的主要内容：1.试验前准备1.1确定试验地点和取样点，根据勘探设计要求设定试验孔深度。
1.2准备试验设备，包括圆锥探头、探杆、试验车、试验电缆等。
1.3检查试验设备及仪器的正常工作状态，确保试验仪器的准确性。
1.4确保试验区域的安全和通行畅通，设置警示标志和防护措施。
2.试验操作程序2.1将圆锥探头固定在探杆上，并根据所测材料的不同选择合适的探头形状和尺寸。
2.2将探杆插入试验孔内，探杆的插入速度和深度应根据试验设计要求进行控制。
2.3设置试验车上的数据采集仪器，连接试验电缆和探杆。
2.4开始试验，通过电缆传输探头与地下材料的力位变化数据。
2.5根据试验数据绘制动力阻力曲线和插入阻力曲线。
3.试验数据处理3.1根据试验数据计算动力性质指标，包括动力摩阻比、桩端阻抗、单击阻力、插入阻力等。
3.2将试验结果与现场实际情况进行比较和分析，评估地层的力学性质和稳定性。
3.3制作试验报告，记录试验过程、数据和结果，并对可能存在的误差和不确定性进行分析和讨论。
3.4根据试验结果提出建议和措施，以便后续工程设计与施工。
4.试验安全措施4.1在试验过程中，要注意操作人员的人身安全，穿戴个人防护设备，并遵守有关操作规程。
4.2如发现试验设备损坏或故障，应立即停止试验，进行维修或更换设备。
4.3在试验现场设置警示标志和安全围栏，确保周围人员和设备的安全。
4.4试验过程中发现可能导致灾害的情况时，应及时采取措施保证安全，并向管理部门报告。
以上为圆锥动力触探试验实施细则的主要内容。
在实施试验过程中，需要确保试验设备和仪器的正常工作状态，严格按照操作程序进行操作，并根据试验数据进行正确的处理和分析。
同时，要重视试验安全，采取必要的安全措施，确保试验过程中的人员和设备的安全。
轻型动力触探方案
项目N10轻型动力触探试验检测方案一、工程概况工程,给水管总长约万米,排水管总长约万米,设计地基承载力为100kPa,基础土质分为土方回填路段和原山体挖方路段;二、检测数量及位置根据岩土工程勘察规范GB50021-20012009年版、建筑地基基础工程施工质量验收规范GB50202-2002、广东省标准建筑地基基础检测规范DBJ 15-60-2008中的有关规定,以及结合项目的实际情况,确定填方路段每20米检测3个点,挖方路段不进行检测,检测深度视现场实际情况定;三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验,是利用50cm固定落距的一定的锤击动能,将探头直径为40mm±1的圆锥触探头打入地基土中,根据打入击数确定其承载力大小;2、技术要求1检测参照国家标准岩土工程勘察规范GB 50021—2001及广东省标准建筑地基基础检测规范DBJ 15—60—2008中的有关规定进行；2测试点在土基顶面；3测试点地基土应保持不受扰动；4触探杆的最大偏斜度不宜超过2%；5触探时锤击贯入应连续,锤击频率宜在15～30击/分钟之间;3、测试设备测试设备采用N10触探仪,落锤质量10±0.2kg,落距50±2cm；触探头为圆锥形,锥角60°,锥底直径40mm±1；触探杆直径25±1mm,长度1m;4、检测步骤1正确安装触探头和触探杆,使之紧密相连；2使触探头定位于被检测点上；3使落锤自由落下,贯入连续进行；4记录触探头每贯30cm的锤击数;四、检测结果及结论现场准确采集好每个点的锤击数据,试验完检测点后,及时分析检测结果并及时编制N10轻型动力触探成果表和N10轻型动力触探检测结果一览表;根据试验检测结果,参照规范表准确推断各试验点范围的地基土承载力特征值能否满足设计要求的结论;。
轻型动力触探方案
*****项目N10轻型动力触探试验检测方案一、工程概况*****工程，给水管总长约*万米，排水管总长约*万米，设计地基承载力为100kPa，基础土质分为土方回填路段和原山体挖方路段。
二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ15-60-2008)中的有关规定，以及结合项目的实际情况，确定填方路段每20米检测3个点，挖方路段不进行检测，检测深度视现场实际情况定。
三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验，是利用50cm固定落距的一定的锤击动能，将探头直径为40mm±1的圆锥触探头打入地基土中，根据打入击数确定其承载力大小。
2、技术要求（1）检测参照国家标准《岩土工程勘察规范》(GB50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ15—60—2008)中的有关规定进行；（2）测试点在土基顶面；（3）测试点地基土应保持不受扰动；（4）触探杆的最大偏斜度不宜超过2%；（5）触探时锤击贯入应连续，锤击频率宜在15～30击/分钟之间。
3、测试设备测试设备采用N10触探仪，落锤质量10±0.2kg，落距50±2cm；触探头为圆锥形，锥角60°，锥底直径40mm±1；触探杆直径25±1mm，长度1m。
4、检测步骤（1）正确安装触探头和触探杆，使之紧密相连；（2）使触探头定位于被检测点上；（3）使落锤自由落下，贯入连续进行；（4）记录触探头每贯30cm的锤击数。
四、检测结果及结论精品文档，超值下载现场准确采集好每个点的锤击数据，试验完检测点后，及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。
根据试验检测结果，参照规范表准确推断各试验点范围的地基土承载力特征值能否满足设计要求的结论。
轻型动力触探试验方案修订稿
轻型动力触探试验方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min的锤击速率连续锤击贯入，每贯入1m，将探杆转动一圈半，轻型动力触探锤的落距为50cm。
N）。
轻型动力触探记录每贯入30cm的锤击数（10N>100或贯入15cm的锤击数超过50时，可终止试对轻型动力触探，当10验。
（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表1 N轻型动力触探试验推定地基承载力特征值f（kPa）（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为±2．0cm，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm 记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
(4) 本试验方法试用宇深度小于4米的土层。
