IBM_DS4000_DS5000快速维护手册_v1.9a
ibm存储ds使用及维护手册
DS4800使用及维护手册——VER目录1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。
IBM DS4800 最多可以连接16个EXP710扩展单元，或14个EXP810扩展单元,最大支持224个FC磁盘，的裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业级用户提供高性价比的在线存储方案。
同时，DS4800支持SATA磁盘，可以通过连接16个EXP100扩展柜来支持224块SATA磁盘（最大），裸数据容量可以高达56T。
为用户提供了低成本、大容量的近线存储解决方案。
支持多种平台，是IBM TotalStorage SAN 解决方案的一部分，为用户提供了存储集中整合的解决方案双热插拔RAID控制器提供8个4Gb的光纤通道主机端口，8个4Gb的磁盘扩展接口，支持直接连接基于UNIX和Intel处理器的集群服务器，以经济的方式实现多路径故障切换RAID控制器拥有4G、8G的Cache推动存储区域网络（SAN）、网络连接存储（NAS）和直接连接环境中的存储整合最多可支持224个光纤（FC）磁盘驱动器，存储容量可扩展到B以上最多可支持224个串行（SATA）磁盘驱动器，存储容量可扩展到56TB以上最多64个存储分区支持RAID 0，1，3，5和10提供1600MB/s的高性能的磁盘读取带宽提供高性能的FAStT存储管理软件，可对所有的FAStT存储子系统进行集中管理支持FlashCopy、VolumeCopy高级存储管理软件支持Remote Mirror同步/异步容灾软件支持FC/SATA磁盘扩展柜混合连接包括基于Microsoft Windows 2000/Windows 2003的故障切换驱动器，以及对基于AIX、Sun Solaris、HP-UX和其它基于Intel处理器平台的支持—包括Novell NetWare 和Linux操作系统通过可选的FAStT服务报警（FAStT Service Alert）功能提供的自动报警，可缩短服务的响应时间2安装环境准备2.1机房环境准备按装地点的地板区域必须达到下列条件:足够的空间用于安装DS4800足够的牢固性用于支撑满配DS4800及相关系统的重量，满配的DS4800 机头重kg lb).确信有足够的空间来移动机柜和安装模块，在安装区域有足够的清洁用空间.安装UPS设备如果可能的话，安装HBAs、交换机或其他的设备.从主机或交换机到安装区域有网线连接.到安装区域有电源线接口2.2DS4800机头及扩展柜物理尺寸2.2.1DS4800 Disk System Model 88 (1815-88A)高: mm in)宽: mm in)深: mm in)重: kg lb)2.2.2EXP810存储扩展单元(1812-81A)高: cm in)宽: cm in)深: cm in)重:Drive-ready (不含硬盘): 69 lbFully configured (含16个硬盘): 85 lb2.3操作环境2.3.1DS4800 Disk System Model 88 (1815-88A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0 to 914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 to 2,133 m (3000-7000 ft)温度(storage):1 to 60 degrees C (33 to 140 degrees F) at 0 to 914 m (0-3,000 ft)相关湿度(operating):8% to 80%相关湿度(storage):5% to 80%电源(per power supply, system rating):Voltage range - (100-240 V ac)Operating current - amperes)Power (540 watts)Frequency (50/60 Hz)热耗: 804 BTU per hour噪音(normal operation): bels2.3.2EXP810存储扩展单元(1812-81A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0-914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 - 2,133 m (3000-7000 ft)相关湿度(operating):8% to 80%电源(per power supply):Voltage range - nominal (100 - 240 V ac)Operating current amperes with 115 Vac input)Power watts)Frequency (50/60 Hz)热耗: BTU per hour (fully configured) 噪音(normal operation): bels3DS4800存储分配规则注：DS4800微码版本：Storage Manager 版本：Controller Firmware: Controller NVRAM : N1815D480R923V09随机访问比较多的应用划分磁盘时建议做RAID 0+1,顺序访问的应用做RAID5；访问量比较大的LUN均衡到多个RAID组中，避免热点盘过于集中；尽量分配同一容量的LUN，对于同一机器的不同属性的应用（DB/FS），可分配不同容量的LUN；数据空间跟索引空间建议放在不同的RAID组中，数据放在RAID5中，日志放在RAID10中；对于HP需要做MC的双机，分配一个容量为100M的LUN作为锁盘；在主机端认到PV后，将PV与LUN、LUN与Host之间的对应关系作成表格交予系统管理员，以利于主机做条带化；针对多应用的情况可以来自于不同的RAID 组。
DS4000存储操作手册 V1.2 final.
DS4000存储操作手册版本 v1.2 final二〇〇八年十二月神州数码 (中国技有限公司文档控制更改记录版本创建 /修改时间编制 /修改者文件 /修改内容审批人贾志锋创建文档贾志锋调整扩容部分内容审阅姓名职位发布姓名职位目录目录 ........................................................................................................................................... .......3 1. DS4000概述 ......................................................................................................................5 1.1、DS4000产品介绍 ...............................................................................................5 1.1.1、IBM System storage server DS4200 Express..................................5 1.1.2、 IBM System storage server DS4700 Express..................................5 1.1.3、 IBM System storageDS4800 storage server..................................6 1.2、 DS4000硬件介绍 ...............................................................................................6 1.2.1、 DS4700 硬件 ...........................................................................................6 1.2.1.1、 DS4700 前视图 ............................................................................6 1.2.1.2、 DS4700-70A 后视图 ...................................................................7 1.2.1.3、 DS4700-72A 后视图 ...................................................................7 1.2.2、 DS4800 硬件 ...........................................................................................8 1.2.2.1、 DS4800 前视图 ............................................................................8 1.2.2.2、 DS4800 后视图 ............................................................................8 1.2.3、 EXP810扩展柜 .........................................................................................9 1.2.3.1、 EXP810前视图 (9)1.2.3.2、 EXP810后视图 (10)2. DS4000配置管理 ............................................................................................................10 2.1、 DS4000管理概述 .............................................................................................10 2.2、安装DS4000 Storage Manager....................................................................12 2.3、对DS4000存储进行管理 .................................................................................14 2.3.1、 DS4000存储服务器基本概念 ..............................................................14 2.3.2、开始使用DS4000 Storage Manager.................................................15 2.3.2.1、准备安装,配置管理客户端 .......................................................16 2.3.2.2、双击DS4700,管理DS4700存储服务器 ................................17 2.3.2.3、使用存储分区 ...............................................................................20 2.3.2.4、在AIX系统中识别磁盘 ................................................................24 2.3.3、安装主机端RDAC ...................................................................................24 2.3.3.1、 AIX操作系统 ................................................................................24 2.3.3.2、 Windows操作系统 (26)2.3.3.3、 Linux操作系统 (26)3. DS4000扩展柜连接 ........................................................................................................27 3.1、 DS4700扩展柜连接 .........................................................................................27 3.1.1、一个DS4700连接一个存储扩展柜 ......................................................27 3.1.2、一个DS4700连接两个存储扩展柜 (28)3.1.3、一个DS4700连接三个存储扩展柜 (28)3.1.4、一个DS4700连接四个存储扩展柜 ......................................................29 3.1.5、一个DS4700连接六个存储扩展柜 ......................................................29 3.2、 DS4800扩展柜连接 .........................................................................................29 3.2.1、一个DS4800连接一个存储扩展柜 ......................................................30 3.2.2、一个DS4800连接两个存储扩展柜 ......................................................30 3.2.3、一个DS4800连接四个存储扩展柜 ......................................................31 3.2.4、一个DS4800连接八个存储扩展柜 (32)3.2.5、一个DS4800连接十四个存储扩展柜 (32)4. DS4000扩容 ....................................................................................................................33 4.1、添加硬盘 . (33)4.2、添加扩展柜 (34)5. 微码升级 (37)1.DS4000概述IBM TotalStorage DS4000存储服务器是一种为多种工业应用提供高可用性、高性能的存储解决方案而设计的存储服务器。
IBM DS4000系列、Storage Manager和复制服务
第一部分 介绍DS4000系列
1.3 介绍Storage Manager软件
Storage Manager软件包括以下部分： 基于主机的软件 基于控制器的软件
第一部分 介绍DS4000系列
1.3 介绍Storage Manager软件
基于主机的软件: Storage Manager 9.1x Client(SMclient):SMclient组件通过 Etherne网络或从主机计算机提供管理存储子系统的图形用 户界面(GUI)。 Storage Manager 9.1x Runtime(SMruntime)：SMruntime是 一个SMclient运行所需的Java™实时运行环境。其不是在每 个平台上作为一个单独的软件包可用，但在这些情形下，其 绑定到SMclient软件包。 Storage Manager 9.1x Agent(SMagent)：SMagent软件包是 一个实现DS4000 Storage Server带内管理的可选组件。 Storage Manager 9.1x Utilities(SMutil)：Storage Manager Utilities软件包包含使逻辑盘可用于操作系统的命令行工具。 Redundant Dual Active Controller驱动程序(RDAC)：RDAC 是一个安装在主机计算机上的Fibre Channel I/O路径失败切 换驱动程序。
1.1 DS4000系列的位置 1.2 DS4000型号 1.3 介绍Storage Manager软件
第一部分 介绍DS4000系列
1.1 DS4000系列的位置
IBM已将广泛的磁盘系统集合在一起形成一个家族,称为DS 系列,以帮助小型到大型企业根据其需要选择正确的方案。 DS系列包括从ESS继承来的企业服务器高性能的DS6000™ 和DS8000™系列、中等规模的DS4000和其它入门级系统 (DS300和DS400)。 磁盘存储系统的DS4000系列是IBM用于满足中等规模/部门 级存储需要的方案。 DS4000服务器系列支持Fibre Channel(FC)和Serial ATA(SATA)磁盘驱动器。该系列的最大裸SATA存储容量超 过89.6TB,最大裸FC存储容量超过67TB。

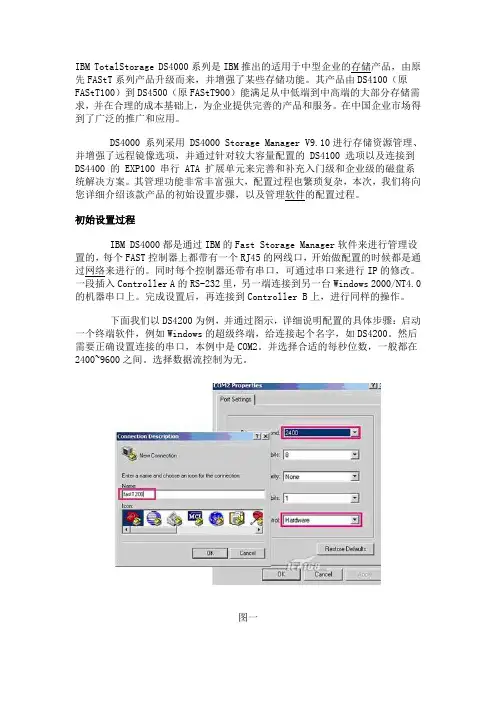

手把手教你配置IBM DS4000
IBM TotalStorage DS4000系列是IBM推出的适用于中型企业的存储产品，由原先FAStT系列产品升级而来，并增强了某些存储功能。
其产品由DS4100（原FAStT100）到DS4500（原FAStT900）能满足从中低端到中高端的大部分存储需求，并在合理的成本基础上，为企业提供完善的产品和服务。
在中国企业市场得到了广泛的推广和应用。
DS4000 系列采用 DS4000 Storage Manager V9.10进行存储资源管理、并增强了远程镜像选项，并通过针对较大容量配置的 DS4100 选项以及连接到DS4400 的 EXP100 串行 ATA 扩展单元来完善和补充入门级和企业级的磁盘系统解决方案。
其管理功能非常丰富强大，配置过程也繁琐复杂，本次，我们将向您详细介绍该款产品的初始设置步骤，以及管理软件的配置过程。
初始设置过程IBM DS4000都是通过IBM的Fast Storage Manager软件来进行管理设置的，每个FAST控制器上都带有一个RJ45的网线口，开始做配置的时候都是通过网络来进行的。
同时每个控制器还带有串口，可通过串口来进行IP的修改。
一段插入Controller A的RS-232里，另一端连接到另一台Windows 2000/NT4.0的机器串口上。
完成设置后，再连接到Controller B上，进行同样的操作。
下面我们以DS4200为例，并通过图示，详细说明配置的具体步骤：启动一个终端软件，例如Windows的超级终端，给连接起个名字，如DS4200。
然后需要正确设置连接的串口，本例中是COM2。
并选择合适的每秒位数，一般都在2400~9600之间。
选择数据流控制为无。
图一下面我们就进入到连接状态下了。
按Ctrl+Break键激活管理界面，当出现Press within 5 seconds:<ESC> for SHELL, <BREAK> for baud rate时按ESC。
IBM小型机操作系统日常维护手册
日常维护手册一．AIX操作系统常用命令1系统开关机AIX引导分为多用户（NORMAL）和单用户（SERVICE）引导两种。
多用户（NORMAL）引导：在主机液晶面板显示“OK”情况下，按下主机前面板的白色电源按钮；单用户（SERVICE）引导：将AIX第一张系统光盘放入CDROM，按下主机前面板的白色电源按钮，在屏幕出现显示后，第二声喇叭声响起之前，按下“5”键。
系统关机命令及顺序：1．将应用顺序及数据库系统停止；2．利用#shutdown指令；2设备查看命令a)lsdev命令该命令用来查看系统设备信息。
#lsdev –Cc 设备类型常用的设备类型有：processor, disk, adapter, tape，memory, tty等。
b)lspv命令用来查看系统硬盘信息。
#lspv 硬盘名用来查看具体硬盘的信息，#lspv -l 硬盘名用来查看硬盘上逻辑卷信息，#lspv –p 硬盘名查看该硬盘物理分区的信息。
c)lscfg命令该命令用来查看设备配置信息。
#lscfg –vl 设备名d)lsattr命令该命令用来查看设备的属性信息。
#lsattr -El设备名3逻辑卷操作命令a)lsvg该命令用来查看系统定义的VG（卷组）。
#lsvg -o查看系统当前激活的VG （卷组）。
#lsvg VG名查看该VG（卷组）的信息，包括PP大小、多少，已使用（分配）的空间，自由空间大小等信息。
#lsvg -l VG名查看该VG（卷组）已经定义的逻辑卷。
#lsvg -o |lsvg -il列出所有系统mount上的逻辑卷。
4文件系统操作命令a)lslv该命令用来列出该逻辑卷所有属性。
b)smitty crjfs该命令用来创建一个文件系统。
c)mount该命令用来查看已安装的文件系统。
#mount 文件系统名用来安装一个文件系统。
#mount -a用来安装所有定义的文件系统#unmount 文件系统名用来卸载一个文件系统。
IBM v5000存储调试手册
2.2.4
创建卷 .................................................................................................................. 21
2.2.5
创建主机 .............................................................................................................. 23
图 2-5 等待界面 ......................................................................................................... 3 图 2-6 连通性检测...................................................................................................... 4 图 2-7 登陆界面-1 ...................................................................................................... 4 图 2-8 登陆界面 ......................................................................................................... 4 图 2-9 磁针设置向导 .................................................................................................. 5 图 2-10 名称设置 ....................................................................................................... 5 图 2-11 许可界面设置................................................................................................. 5 图 2-12 时间日期界面 ................................................................................................ 6 图 2-13 任务完成界面 ................................................................................................ 6 图 2-14 磁阵信息填写 ................................................................................................ 7 图 2-15 联系人设置界面 ............................................................................................. 7 图 2-16 提示界面 ....................................................................................................... 8 图 2-17 邮箱服务器设置 ............................................................................................. 8 图 2-18 完成后界面 .................................................................................................... 9 图 2-19 向导摘要信息 ................................................................................................ 9 图 2-20 管理界面 ..................................................................................................... 10 图 2-21 设置完成提示界面 ....................................................................................... 10 图 2-22 创建 ............................................................................................................ 10 图 2-23 管理界面 ..................................................................................................... 11 图 2-24 功能界面 ..................................................................................................... 11 图 2-25 池的图示 ..................................................................................................... 12 图 2-26 热备盘设置界面 ........................................................................................... 13 图 2-27 标记磁盘 ..................................................................................................... 13 图 2-28 执行任务界面 .............................................................................................. 14 图 2-29 扩展柜界面 .................................................................................................. 15 图 2-30 热备盘设置界面 ........................................................................................... 15 图 2-31 任务执行界面 .............................................................................................. 16 图 2-32 创建池界面 .................................................................................................. 17 图 2-33 池名称设置界面 ........................................................................................... 17 图 2-34 任务执行界面 .............................................................................................. 17 图 2-35 添加存储界面 .............................................................................................. 18 图 2-36 RAID 详细设置界面-1 .................................................................................. 19 图 2-37 RAID 详细设置界面-2 .................................................................................. 19于本文............................................................................................................................. 1
IBM TotalStorage DS4000 存储服务器和存储扩展机箱快速入门指南说明书
®
5. Managing the DS4000 storage server
After installation is completed, launch the storage management software to discover the hosts and storage subsystem automatically. For assistance, use the online help provided with the client.
GC26-7738-00
*07GC26-7738-00*
25R0400
*1P25R0400*
GC26-7738-00
Before you begin
Before you begin the installation procedure, unpack the carton and verify that your shipment contains all the required components. Be sure to read the Safety Guide first, and review the other documentation provided with your shipment, before attempting to install any components.
1. Capture a profile of the subsystem. Verify that the current controller, ESM and drive firmware match the latest versions on the DS4000 storage support Web site, and if required, download any updated firmware from the Web site. Review the readme files that are included in each firmware package for any special download requirements or sequence dependencies before downloading and installing that particular firmware.
DS5000___安装配置手册v1.0
DS5000___安装配置手册v1.0DS5000安装配置手册v1.0目录一、DS5000磁阵配置 (3)1.磁盘规划 (3)2.连接磁盘阵列 (3)3.使用存储管理软件系统 (5)4.创建Array和LUN (11)5.创建第一个LUN (15)6.增加LUN (21)7.创建hotspare (21)二、将LUN映射给主机 (25)1.将磁盘柜与主机正确连接 (25)2.Lun与主机映射步骤： (26)3.在主机上使用lun创建VG，LV，FS (35)4.参数调整 (36)附录 (36)附录一：条带化建议 (36)附录二：-e’x’选项与-S选项说明 (37)本文档仅供研发内部使用，如需在生产环境使用，请先对指导书各步骤进行验证。
一、DS5000磁阵配置1.磁盘规划本次磁阵配置为16块硬盘的DS5020，采用RAID5建两个Array。
每个array包含8个盘。
每个array上建一个lun，分别是Omc1和Omc2。
在主机上分别对应为hdisk2、hdisk3。
分别将Omc1和Omc2分配到控制器A、B，以分担负荷。
2.连接磁盘阵列DS5020后板示意图其中Ethernet ports （以太网口）用于跟PC 连接，配置磁盘Serial port 串口Ethernet ports 以太网口Dual-port drive channel 扩展柜接口Fibre Channel host channels 主机接口DS5020有两个控制器：ControllerA 和ControllerB 。
每个控制器有一个网口，ControllerA的网口默认IP地址为192.168.128.101/255.255.255.0，ControllerB 的网口默认IP 地址为192.168.128.102/255.255.255.0。
控制台需要配置和DS5020控制器同一网段的IP 地址，用来连接DS502，此网段要求是一个独立的网络，不要加入其它的机器,以免IP 地址变更。
IBM DS4000 快速维护手册_客户使用 v1[1].4a
![IBM DS4000 快速维护手册_客户使用 v1[1].4a](https://img.taocdn.com/s3/m/65d2be2e0066f5335a81210e.png)
IBM DS4000 快速维护手册V1.4a版本历史：1.1a 增加了对性能监控问题的解释2006/11/281.2a 增加了DS4000的扩展柜EXP的ID设置的重要说明2007/04/15增加了拔出未使用的光电转换模块GBIC/SFP的建议2007/05/161.3a 增加了在微码05.XX上通过SM图形界面收集控制器串口日志的方法；增加了实施EXP扩展柜或硬盘升级及迁移的警告信息；一定要按照IBM官方文档的规范进行。
增加了定期保存Profile和All Support Data的建议；1.4a 详细说明了每一本DS4000官方服务文档的主要内容2007/08/28修改了控制器微码在06.XX版本下的微码升级顺序的建议增加了安装实施DS4000的相关重要注意事项，一定要按照IBM官方文档的规范进行。
增加了如何通过SM客户端软件只连接一个控制器去升级微码（只限于所有硬盘都认不到的DS4800新装机环境）说明：本文档仅供参考，并不能取代IBM的以下官方文档。
IBM DS4000官方服务文档内容介绍：1．以下是两本DS4000的入门红皮书Redbook，全面的介绍了DS4000系列的硬件结构，如何安装配置、管理和维护DS4000 Series, Storage Manager, and Copy Services SG24-7010-04/Redbooks.nsf/RedbookAbstracts/sg247010.html（重点在第1，2，3，4，5，6，12章）DS4000 Best Practices and Performance Tuning Guide SG24-6363-02/Redbooks.nsf/RedbookAbstracts/sg246363.html（重点在第1，2，3，4，11章）2．作为IBM工程师/BP代理商/客户，任何安装，实施，维护和变更工作都应首先参考DS4000 的官方服务文档：1）每一个型号的DS4000，都有一本最新版的Installation，User’s and Maintenance Guide。
IBM System Storage DS5000系列存储系统 说明书
满足多种存储需求
IBM DS Storage Manager软件可 以提供无与伦比的配置灵活性， 确保DS5000系列存储系统的可配 置性，满足您应用的LUN需求。 DACstore技术可以在需求变更时 重新配置数据，并保持数据的完整 性。支持混合的高性能和高容量驱 动器可以在一个单一的系统中实 现分层存储。而且，DS5000系列 均衡的性能还提供出色的IOPS和 MB/s。凭借这种扩展的灵活性， DS5000系列成为一个可用于存储 合并实施的功能强大的系统，一个 存储系统即可满足并发和多种工作 负载与应用需求。
