静电除尘器工作原理

静电除尘器工作原理

静电除尘器工作原理静电除尘器是一种常用的空气净化设备,它利用静电原理去除空气中的颗粒物,使空气更加清洁和健康。

下面将详细介绍静电除尘器的工作原理。

一、静电除尘器的组成部分静电除尘器主要由以下几个部分组成:1. 高压电源:提供静电场所需的高电压。

2. 收集极:带有正电荷的金属板或电极,吸附颗粒物。

3. 排放极:带有负电荷的金属板或电极,吸引被收集的颗粒物。

4. 过滤器:用于过滤和分离颗粒物,保护收集极和排放极。

5. 高压线:将高压电源与收集极和排放极连接起来。

6. 风机:产生气流,使空气通过静电除尘器。

二、静电除尘器的工作原理静电除尘器的工作原理可以简单概括为两个步骤:电场吸附和电场排放。

1. 电场吸附当静电除尘器工作时,高压电源产生高电压,将正电荷施加在收集极上,形成一个带正电荷的电场。

同时,空气中的颗粒物带有负电荷,在电场的作用下,颗粒物被吸附在收集极上。

这是因为正负电荷之间存在吸引力,使得颗粒物在电场中被迅速吸附。

2. 电场排放当收集极上的颗粒物积累到一定程度时,会影响静电除尘器的效果。

为了保持除尘器的正常工作,需要定期清洁收集极。

这时,高压电源会改变极性,将负电荷施加在收集极上,同时将正电荷施加在排放极上。

由于正负电荷之间存在排斥力,收集极上的颗粒物会被排放到排放极上,从而实现清洁效果。

三、静电除尘器的优势和应用静电除尘器具有以下几个优势:1. 高效除尘:静电除尘器能够高效去除空气中的颗粒物,净化空气质量。

2. 低能耗:相比传统过滤器,静电除尘器的能耗较低,节省能源。

3. 长寿命:静电除尘器的主要部件是金属,具有较长的使用寿命。

4. 易清洁:静电除尘器的收集极和排放极易于清洁和维护。

静电除尘器广泛应用于以下领域:1. 工业领域:静电除尘器可以去除工业生产过程中产生的颗粒物,保证工作环境的清洁和安全。

2. 家庭领域:静电除尘器可以净化家庭空气,去除细菌、病毒、尘螨等有害物质,改善室内空气质量。

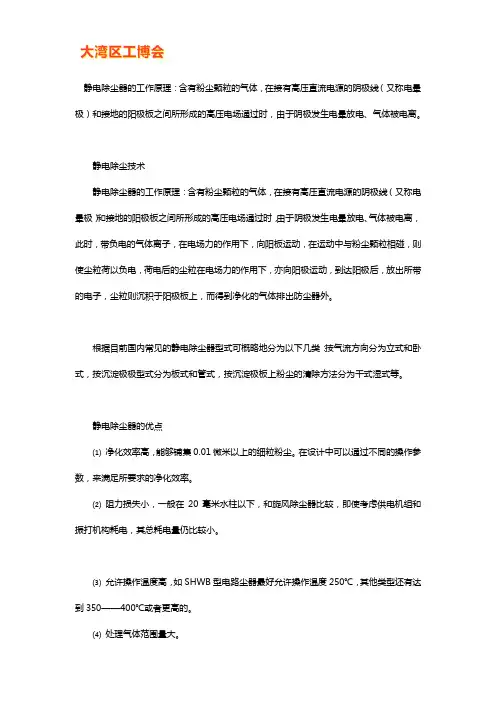

静电除尘器的工作原理【详解】

静电除尘器的工作原理【详解】

静电除尘器的工作原理:含有粉尘颗粒的气体,在接有高压直流电源的阴极线(又称电晕极)和接地的阳极板之间所形成的高压电场通过时,由于阴极发生电晕放电、气体被电离。

静电除尘技术静电除尘器的工作原理:含有粉尘颗粒的气体,在接有高压直流电源的阴极线(又称电晕极)和接地的阳极板之间所形成的高压电场通过时,由于阴极发生电晕放电、气体被电离,此时,带负电的气体离子,在电场力的作用下,向阳板运动,在运动中与粉尘颗粒相碰,则使尘粒荷以负电,荷电后的尘粒在电场力的作用下,亦向阳极运动,到达阳极后,放出所带的电子,尘粒则沉积于阳极板上,而得到净化的气体排出防尘器外。

根据目前国内常见的静电除尘器型式可概略地分为以下几类:按气流方向分为立式和卧式,按沉淀极极型式分为板式和管式,按沉淀极板上粉尘的清除方法分为干式湿式等。

静电除尘器的优点⑴净化效率高,能够铺集0.01微米以上的细粒粉尘。

在设计中可以通过不同的操作参数,来满足所要求的净化效率。

⑵阻力损失小,一般在20毫米水柱以下,和旋风除尘器比较,即使考虑供电机组和振打机构耗电,其总耗电量仍比较小。

⑶允许操作温度高,如SHWB型电路尘器最好允许操作温度250℃,其他类型还有达到350——400℃或者更高的。

⑷处理气体范围量大。

⑸可以完全实现操作自动控制。

电除尘器的缺点:⑴设备比较复杂,要求设备调运和安装以及维护管理水平高。

⑵对粉尘比电阻有一定要求,所以对粉尘有一定的选择性,不能使所有粉尘都的获得很高的净化效率。

⑶受气体温、温度等的操作条件影响较大,同是一种粉尘如在不同温度、湿度下操作,所得的效果不同,有的粉尘在某一个温度、湿度下使用效果很好,而在另一个温度、湿度下由于粉尘电阻的变化几乎不能使用电除尘器了。

⑷一次投资较大,卧式的电除尘器占地面积较大。

⑸目前在某些企业实用效果达不到设计要求。

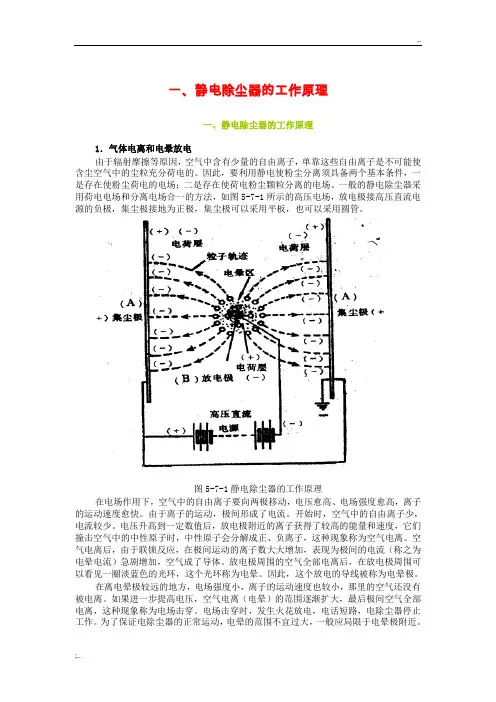

静电除尘器的工作原理

静电除尘器的工作原理

一、静电除尘器的工作原理一、静电除尘器的工作原理1.气体电离和电晕放电由于辐射摩擦等原因,空气中含有少量的自由离子,单靠这些自由离子是不可能使含尘空气中的尘粒充分荷电的。

因此,要利用静电使粉尘分离须具备两个基本条件,一是存在使粉尘荷电的电场;二是存在使荷电粉尘颗粒分离的电场。

一般的静电除尘器采用荷电电场和分离电场合一的方法,如图5-7-1所示的高压电场,放电极接高压直流电源的负极,集尘极接地为正极,集尘极可以采用平板,也可以采用圆管。

图5-7-1静电除尘器的工作原理在电场作用下,空气中的自由离子要向两极移动,电压愈高、电场强度愈高,离子的运动速度愈快。

由于离子的运动,极间形成了电流。

开始时,空气中的自由离子少,电流较少。

电压升高到一定数值后,放电极附近的离子获得了较高的能量和速度,它们撞击空气中的中性原子时,中性原子会分解成正、负离子,这种现象称为空气电离。

空气电离后,由于联锁反应,在极间运动的离子数大大增加,表现为极间的电流(称之为电晕电流)急剧增加,空气成了导体。

放电极周围的空气全部电离后,在放电极周围可以看见一圈淡蓝色的光环,这个光环称为电晕。

因此,这个放电的导线被称为电晕极。

在离电晕极较远的地方,电场强度小,离子的运动速度也较小,那里的空气还没有被电离。

如果进一步提高电压,空气电离(电晕)的范围逐渐扩大,最后极间空气全部电离,这种现象称为电场击穿。

电场击穿时,发生火花放电,电话短路,电除尘器停止工作。

为了保证电除尘器的正常运动,电晕的范围不宜过大,一般应局限于电晕极附近。

如果电场内各点的电场强度是不相等的,这个电场称为不均匀电场。

电场内各点的电场强度都是相等的电场称为均匀电场。

例如,用两块平板组成的电场就是均匀电场,在均匀电场内,只要某一点的空气被电离,极间空气便会部电离,电除尘器发生击穿。

因此电除尘器内必须设置非均匀电场。

开始产生电晕放电的电压称为起晕电压。

对于集尘极为圆管的管式电除尘器在放电极表面上的起晕电压按下式计算:V(5-7-1)式中 m——放电线表面粗糙度系数,对于光滑表面m=1,对于实际的放电线,表面较为粗糙,m=0.5~0.9;R1——放电导线半径,m;R2——集尘圆管的半径,m;δ——相对空气密度。

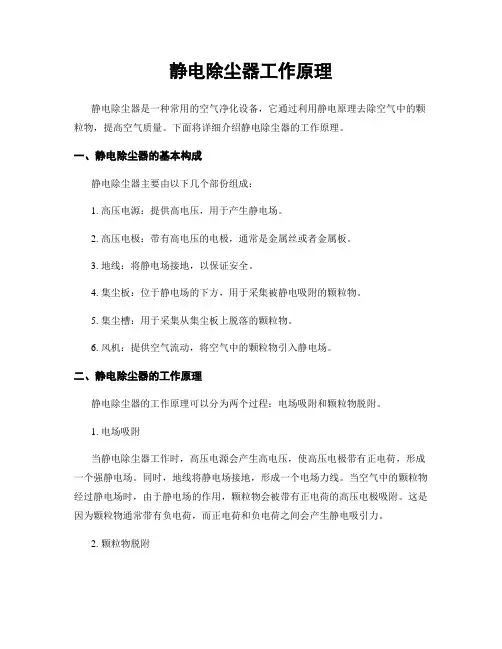

静电除尘器工作原理

静电除尘器工作原理

静电除尘器工作原理静电除尘器是一种常用的空气净化设备,它通过利用静电原理去除空气中的颗粒物,提高空气质量。

下面将详细介绍静电除尘器的工作原理。

一、静电除尘器的基本构成静电除尘器主要由以下几个部份组成:1. 高压电源:提供高电压,用于产生静电场。

2. 高压电极:带有高电压的电极,通常是金属丝或者金属板。

3. 地线:将静电场接地,以保证安全。

4. 集尘板:位于静电场的下方,用于采集被静电吸附的颗粒物。

5. 集尘槽:用于采集从集尘板上脱落的颗粒物。

6. 风机:提供空气流动,将空气中的颗粒物引入静电场。

二、静电除尘器的工作原理静电除尘器的工作原理可以分为两个过程:电场吸附和颗粒物脱附。

1. 电场吸附当静电除尘器工作时,高压电源会产生高电压,使高压电极带有正电荷,形成一个强静电场。

同时,地线将静电场接地,形成一个电场力线。

当空气中的颗粒物经过静电场时,由于静电场的作用,颗粒物会被带有正电荷的高压电极吸附。

这是因为颗粒物通常带有负电荷,而正电荷和负电荷之间会产生静电吸引力。

2. 颗粒物脱附当颗粒物被吸附在高压电极上后,随着时间的推移,颗粒物会逐渐形成一层厚度较大的粉尘层。

当粉尘层的厚度达到一定程度时,粉尘层上的颗粒物会发生脱附现象。

这是因为粉尘层上的颗粒物之间会相互碰撞,产生静电排斥力,使颗粒物从高压电极上脱落。

脱落的颗粒物会落入集尘槽中,最终通过清理集尘槽来去除。

三、静电除尘器的优势和应用领域静电除尘器具有以下几个优势:1. 高效除尘:静电除尘器可以高效地去除空气中的颗粒物,使空气质量得到提高。

2. 低能耗:相比传统的机械除尘器,静电除尘器的能耗较低,节省能源。

3. 维护成本低:静电除尘器没有易损件,维护成本较低。

4. 适应性强:静电除尘器适合于各种颗粒物的除尘,可以应用于不同的工业领域。

静电除尘器在以下领域得到广泛应用:1. 电子行业:静电除尘器可以去除电子创造过程中产生的粉尘,保证产品质量和生产环境的洁净。

静电除尘器工作原理

静电除尘器工作原理

静电除尘器工作原理静电除尘器是一种常用的空气净化设备,广泛应用于工业生产过程中的粉尘处理和环境保护。

它通过利用静电原理去除空气中的颗粒物,使空气更加清洁。

静电除尘器的工作原理主要包括电场作用、电荷传递和采集三个过程。

1. 电场作用静电除尘器内部设置有一个电场,通常由两个电极板组成,其中一个带有正电荷,另一个带有负电荷。

当空气通过电场时,带有颗粒物的空气会被电场中的电荷吸引。

2. 电荷传递当颗粒物挨近带有电荷的电极板时,由于电场的作用,颗粒物表面的电荷会被电极板上的电荷吸引,使颗粒物带有相同的电荷。

这个过程被称为电荷传递。

3. 颗粒物采集带有电荷的颗粒物会受到电场力的作用,被吸引到与其电荷相反的电极板上。

正电荷的颗粒物会被吸引到带有负电荷的电极板上,负电荷的颗粒物则会被吸引到带有正电荷的电极板上。

这样,颗粒物就被采集在电极板上,从而实现了除尘的目的。

静电除尘器的优点:1. 高效除尘:静电除尘器能够高效地去除空气中的颗粒物,包括细小的粉尘和烟雾。

2. 低能耗:相比传统的机械过滤器,静电除尘器的能耗较低,可以节省能源。

3. 长寿命:静电除尘器没有易损件,使用寿命较长,维护成本低。

4. 适合范围广:静电除尘器适合于各种工业场所,包括钢铁厂、化工厂、电力厂等。

静电除尘器的应用场景:1. 工业生产过程中的粉尘处理:在金属加工、化工生产、煤矿开采等行业,会产生大量的粉尘。

静电除尘器可以有效去除这些粉尘,改善工作环境。

2. 环境保护:静电除尘器可用于处理烟气中的颗粒物,如烟囱排放的烟尘、汽车尾气中的颗粒物等。

通过净化空气,减少对环境的污染。

3. 实验室和医疗设施:静电除尘器可以用于净化实验室和医疗设施中的空气,保证工作环境的洁净。

需要注意的是,静电除尘器虽然能够有效去除颗粒物,但对于气溶胶和有毒气体的去除效果较差。

在实际使用中,应根据具体情况选择合适的净化设备。

总结:静电除尘器利用电场作用、电荷传递和采集三个过程,去除空气中的颗粒物。

简述静电除尘器的工作原理及应用

简述静电除尘器的工作原理及应用

简述静电除尘器的工作原理及应用1. 静电除尘器的工作原理静电除尘器是一种常用的空气净化设备,它利用静电力作用将尘埃粒子从空气中去除。

其工作原理可以简述如下:•静电效应:静电效应是指当物体带有静电荷时,会产生与之相反的电荷,从而形成静电力。

在静电除尘器中,一个电极带有正电荷,而另一个电极带有负电荷,静电力将尘埃粒子从空气中吸附到带有负电荷的电极上。

•电场作用:静电除尘器中的两个电极之间会形成一个电场,当尘埃粒子进入电场时,电场的作用使得尘埃带有电荷,然后被吸附到带有负电荷的电极上。

•尘埃收集:带有负电荷的电极称为收集极,它会吸附住带有电荷的尘埃粒子,从而实现尘埃的收集。

当收集极上的尘埃积累一定量后,需要进行清理。

2. 静电除尘器的应用静电除尘器由于其高效的除尘效果,被广泛应用于各个领域。

以下是静电除尘器的一些常见应用场景:•工业领域:静电除尘器在工业生产中扮演着重要的角色。

在煤矿、钢铁、水泥、电力等行业中,会产生大量的尘埃,使用静电除尘器可以有效去除这些尘埃,保证生产环境的清洁和员工的健康。

•医疗领域:在手术室、洁净室等医疗场所,静电除尘器可以去除空气中的细菌、病毒和细小的粉尘颗粒,保持室内环境的清洁和无菌。

•家居空气净化:静电除尘器也可以用于家庭环境中,去除室内空气中的污染物质。

它可以有效去除室内的粉尘、霉菌、花粉等过敏原,改善室内空气质量,减少过敏反应。

•电子设备制造:在电子设备制造过程中,静电除尘器可以去除空气中的微小尘埃,保证电子器件的质量和可靠性。

•实验室应用:在科研实验室中,静电除尘器可以去除空气中的微尘,防止尘埃对实验结果的影响。

3. 静电除尘器的优势静电除尘器相比其他除尘设备有以下优势:•高效除尘:静电除尘器通过静电力吸附尘埃粒子,具有较高的除尘效率。

•无需更换滤网:相对于传统的过滤类型除尘器,静电除尘器不需要定期更换滤网,节省成本和维护时间。

•适用于高温环境:静电除尘器可以适用于高温环境中,例如烟囱等处,能够有效去除高温烟气中的尘埃。

静电除尘器工作原理

静电除尘器工作原理

静电除尘器工作原理引言概述:静电除尘器是一种常见的空气净化设备,广泛应用于工业生产中。

它通过利用静电原理,将空气中的颗粒物质吸附到电极上,从而达到净化空气的目的。

本文将详细介绍静电除尘器的工作原理,包括电场效应、电荷转移和除尘效果等方面。

一、电场效应1.1 电场的形成静电除尘器内部通过高压电源产生高电压,形成一个强电场。

电场是由电极和绝缘材料之间的电势差形成的,电势差越大,电场强度越高。

1.2 电场的作用电场的作用是将空气中的颗粒物质带电,使其带电后具有吸附性。

当带电颗粒物经过电场时,会受到电场力的作用,从而改变运动轨迹并被吸附到电极上。

1.3 电场的调节静电除尘器可以通过调节电压来改变电场强度,从而适应不同场合的除尘需求。

一般来说,电场强度越大,除尘效果越好,但也会增加能耗。

二、电荷转移2.1 电荷的产生在电场的作用下,空气中的颗粒物质会通过摩擦、碰撞等方式与电极发生接触,从而使颗粒物质带上电荷。

这些电荷可以是正电荷或负电荷,取决于颗粒物质的性质。

2.2 电荷的转移带电颗粒物质在电场的作用下,会受到电场力的作用而改变运动轨迹。

当颗粒物质靠近电极时,由于电场力的作用,电荷会转移到电极上,从而使颗粒物质被吸附。

2.3 电荷的收集电极上积聚的颗粒物质会不断增多,形成颗粒物层。

当颗粒物层过厚时,会影响除尘器的工作效果,需要定期清理或更换电极。

三、除尘效果3.1 颗粒物质的捕集静电除尘器通过电场效应和电荷转移的作用,能够有效捕集空气中的颗粒物质,包括粉尘、烟雾、细菌等。

捕集效率通常可以达到90%以上。

3.2 高效净化空气静电除尘器可以去除空气中的细小颗粒物质,使空气更加清洁。

这对于一些对空气质量要求较高的场所,如医院、实验室等,具有重要意义。

3.3 节能环保相比传统的过滤除尘器,静电除尘器不需要频繁更换滤芯,减少了资源消耗和废弃物产生。

同时,它的能耗也相对较低,具有较好的节能环保效果。

四、注意事项4.1 安全使用静电除尘器工作时会产生高电压,需要注意安全使用。

静电除尘器工作原理

静电除尘器工作原理

静电除尘器工作原理静电除尘器是一种常见的空气净化设备,它通过静电作用将空气中的尘埃和颗粒物吸附到集尘板上,从而达到净化空气的目的。

本文将详细介绍静电除尘器的工作原理。

一、静电除尘器的基本原理1.1 静电场产生:静电除尘器内部通过高压电源产生高电压,形成一个强大的电场。

1.2 颗粒物吸附:当空气中的颗粒物经过静电场时,会被带电,然后被静电吸引到集尘板上。

1.3 集尘板清洁:集尘板上积累的颗粒物会定期清洁,以保持静电除尘器的高效工作。

二、静电除尘器的工作流程2.1 通风系统:空气经过通风系统进入静电除尘器。

2.2 静电作用:空气中的颗粒物在静电场中被带电并吸附到集尘板上。

2.3 净化空气:经过静电除尘器处理后的空气中的颗粒物被净化,达到空气净化的效果。

三、静电除尘器的优点3.1 高效净化:静电除尘器能够高效净化空气中的颗粒物,提高空气质量。

3.2 低能耗:相比传统的滤网除尘器,静电除尘器能够更节能。

3.3 长寿命:静电除尘器的集尘板可以反复清洁使用,寿命较长。

四、静电除尘器的应用领域4.1 工业领域:静电除尘器广泛应用于工业生产中,净化生产环境。

4.2 家用领域:一些空气净化器中也采用了静电除尘器技术,提高净化效果。

4.3 医疗领域:在一些医疗设备中也会使用静电除尘器,保证空气的洁净。

五、静电除尘器的维护与保养5.1 定期清洁:集尘板需要定期清洁以保证静电除尘器的正常工作。

5.2 检查电源:定期检查静电除尘器的电源是否正常,避免电路故障。

5.3 保持通风:保持静电除尘器周围的通风畅通,避免灰尘积累影响工作效果。

总而言之,静电除尘器通过静电作用将空气中的颗粒物吸附到集尘板上,达到净化空气的效果。

它具有高效净化、低能耗、长寿命等优点,在工业、家用和医疗领域有着广泛的应用。

定期清洁、检查电源和保持通风是保持静电除尘器正常工作的关键。

希翼本文的介绍能够匡助大家更好地了解静电除尘器的工作原理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
静电除尘器工作原理
一,引入: 实验模拟静电除尘的过程
在一个透明玻璃瓶内,紧贴内壁放一个 用干净的金属皮卷成的圆筒,并在 瓶 盖 的中心插入 一根与 瓶等长且下端焊 有金属球的铜棒 (如图 1所示),金属皮 和铜棒分别接静电起电机的正极和负极 。点燃 一 张纸,放入瓶中,等瓶内充 满灰蒙蒙的烟雾以后, 将瓶盖封严。 开动 起 电机,瓶内的浓烟立刻 剧烈地 翻腾起来,片刻之后,烟消雾散,玻璃 瓶恢复了清澈 透明的原样。再看,金 属皮上却挂了薄薄一层黑褐 色的脏东 西,原来烟尘被静 电驱赶吸附在金属 皮圆 筒上了。这就是一个小型的静电 除尘器。
按照集尘极的几何形状可以分为线 管 型和线 板型
单区
单区管型
通常情况下,采用干式、线板型、单区卧式静电除尘器,电晕线 采用负电晕放电。
厦门爱芯环保科技有限公司
由钟喜生为主所创办
爱芯环保科技(厦门)有限公司 自主研发的“纳米TiO2极化纤维 空气净化器”开发项目于2007年 10月成为国家科技部立项扶持的 科技创新项目,已获得多项技术 专利
静电除尘的发展趋势
静电除尘器不仅应用在除去固体颗粒,小液滴和气体污 染物方面,还发展到了微生物领域。 静电除尘器虽结构形式多种多样, 但其结构还不很理想, 但是也存在二次扬尘、串流和气流分布不均等问题。随 着环保要求越来越高, 排放控制越来越严格, 开发新型电 除尘器, 降低投资, 提高效率是当务之急。
公司开发的“楼宇电子空气净化 系统”属国内首创,被评定为“ 综合技术处于国内领先水平”。 其研发出的空气净化器有静电型 ,光催化型,多段复合型等 爱芯牌电子空气净化器”是公司的独家 专利产品,是具有极高性价比的新一代 中央空调空气净化消毒装置
爱芯主打产品
福建龙净环保股份有限公司
龙净环保股份有限公司专业致力于大气污染控制领域环保产品的研究、开 发和制造。是国内机电一体化专业设计制造除尘装置和烟气脱硫装置等大 气污染治理设备及其他环保产品的大型研发生产基地,企业实力和产品的 产销量位居行业龙头地位。
龙净公司的主打产品
龙净开发的“一种电袋复合除尘 器”发明专利,荣获2013年度福 建省专利一等奖。 湿式电除尘器:不但可以高效捕 集PM 2.5,对S03的捕集效果也非 常好,可很好地解决石膏雨、蓝烟 、二次粒子等问题,作为控制燃煤 烟气PM 2.5非常有效的设备, 电袋复合除尘器:实现稳定低排 放 BE型电除尘器 圆管带式输送机 .......
工业上较大规模的静电除 尘
湿式电除尘器是一种用来处理含湿 气体的高压静电除尘设备,主要用来 除去含湿气体中的尘、酸雾、水滴、 气溶胶、臭味、PM2.5等有害物质, 是治理大气粉尘污染的理想设备。
按照气流流动可以分为立式和卧式;
工业上较大规模的静电除尘
按照粉尘在静电除尘器内的荷电方 式及分离区域布置可以分为单区和 双区。
工业常用除尘器的简化版
工业常用的除尘器是把许 多这样圆筒装置的并 列起 来,组成“蜂窝 ”状,以 提高除尘效率。每个圆筒 的中心轴线都悬置了一根 与圆筒绝缘的导线。称之 为电晕线;金属圆筒,我 们称它为集电极。直流高 压 电源的正极接在金属圆 筒上,负极接在电晕线上 。
ቤተ መጻሕፍቲ ባይዱ
静电除尘器的分类
按照集尘极上清灰方式可以分为干式和湿式
