焊接缺陷原因及解决措施
常见焊接缺陷产生原因及防止措施
实例三：夹渣问题分析
01
夹渣总结：夹渣是由于焊接过程中熔渣清理不干净所导致的一种缺陷。
02
夹渣夹渣是指在焊缝中存在的非金属夹杂物，如氧化物、硫化物等。这些夹杂 物主要是由于焊接过程中熔渣清理不干净所导致。
03
防止措施：为了防止夹渣的产生，可以采取提高焊接速度、选择合适的焊接电 流和电压、使用合适的焊条和保护气体等措施。此外，还可以通过改善焊接工 艺、增加焊缝的过渡圆角等手段来减少夹渣的产生。
实例五：未熔合问题分析
未熔合总结：未熔合是由于焊接过程 中电流不足、速度过快等原因导致的 一种缺陷。
未熔合未熔合是指在焊接过程中，焊 缝没有完全熔合或者没有完全融合。 这可能会导致焊缝强度不足，容易引 发泄漏等问题。
防止措施：为了防止未熔合的产生， 可以采取增加电流、减慢焊接速度、 更换合适的焊条和保护气体等措施。 此外，还可以通过改善焊接工艺、增 加焊缝的过渡圆角等手段来减少未熔 合的产生。
坡口尺寸不合适容易导致未焊透。
减小间隙
间隙过大容易导致未焊透，应尽量减小间隙。
3
提高焊接速度
焊接速度过慢容易导致未焊透，应尽量提高焊接 速度。
未熔合防止措施
提高焊接温度
01
焊接温度过低容易导致未熔合，应尽量提高焊接温度。
选用合适的焊接电流和速度
02
焊接电流和速度不合适容易导致未熔合。
减小间隙
03
间隙过大容易导致未熔合，应尽量减小间隙。
04
焊接缺陷实例分析
实例一：气孔问题分析
气孔总结：气孔是焊接过程中常见的缺陷之一，主要由于焊接保护不足、操作不当 等原因导致。
气孔气孔是指在焊接过程中，熔融的金属中产生的空穴或气泡。当熔池中的气体在 金属冷却并凝固前未能完全逸出时，就会形成气孔。
焊接常见缺陷产生的原因及其预防措施
焊接常见缺陷产生的原因及其预防措施1 2 3 45 6 7 8 焊接缺陷咬边火渣、火鸨气孔或者群孔裂纹未焊透未融合根部氧化i焊瘤、内凹产生因素1、焊接电流大；2、焊接过程中，在母材位置停留时间短，铁水不足。
预防措施1、在电流范围内适当减小焊接电流；2、调整焊接手法，给足铁水。
1、正确选用焊接材料；2、减少单层焊道熔1、层问活理』、干净；2、焊接敷厚度，使熔渣充分浮到熔池外表；3、增时焊条不摆动或者摆动幅度小；3、焊接材料选用不当；4、焊件太大；5、电弧电压太局。
1、母材坡口有铁锈、水、油污；2、焊条受潮；3、焊丝有锈蚀；4、焊接电流过大或者过小；5、电弧电压太高；6、焊接速度过快；7、焊件太大；8、焊接环境风大。
1、焊接材料选用不当；2、焊件太大，冷却速度快；3、焊接热输入量过大;4、拘束应力过大。
1、对口间隙小；2、焊接电流小；3、焊件大，冷却速度快。
1、焊接电流小；2、焊件大，冷却速度快。
、焊件根部保护效果不好。
1、对口间隙过大；2、焊接电流大；3、焊接速度慢，焊件温度过高。
大焊接电流，有规律性的运条、搅拌熔池、使熔渣与熔池金届充分别离;4、子细活理层间焊渣；5、降低电弧电压；6、氧弧焊时焊工手法要稳，防止鸨极短路。
1、焊接前活除焊件、焊丝上的污锈或者油质；2、焊条按规定烘烤，烘烤后放包温箱内备用，焊工使用时采用保温筒；3、正确选用焊接材料；4、控制焊接工艺条件，适当预热，采用短弧焊接；5、采用防风雨棚。
1、合理选择焊材、改善焊缝组织、提高焊缝金届的塑性；2、适当焊前预热，降低焊件的冷却速度；3、改善工艺因素，采用小的焊接标准，降低组织过热产生的晶粒粗大;4、调整焊接顺序，降低焊接应力。
1、对口间隙调整到规定的尺寸；2、在电流范围内选择较大的焊接电流；3、适当预热，调整焊条、焊炬的角度。
1、在电而围内选择较大的焊接电流；2、适当预热，降低焊件的冷却速度。
1、米取根部氧气保护措施，到达保护效果。
常见焊接缺陷产生原因及防止措施
常见焊接缺陷产生原因及防止措施在钢结构、汽车、航空航天等各个领域，焊接技术是不可或缺的加工工艺。
然而，在焊接过程中，常常会出现一些焊接缺陷，这些缺陷可能会影响焊接结构的强度、耐久性和使用寿命，甚至可能导致严重的事故发生。
本文将分析常见的焊接缺陷的产生原因，并提出相应的防止措施。
一、焊缝未焊透在焊接过程中，如果不能将焊材和母材完全熔化，就会出现焊缝未焊透现象。
这种情况常常出现在焊接工艺参数不当的情况下。
例如，焊接电流过小，电弧能量不足，不能将焊材和母材完全熔化；或者焊接速度过快，无法保证完全熔化。
解决这个问题的关键是根据不同的焊接材料和工艺要求，调整好焊接参数，确保焊缝被完全熔化，达到焊接质量要求。
二、气孔在焊接过程中，气孔是一种常见的焊接缺陷。
气孔的产生原因有多种，主要包括焊材表面有油、水、氧化皮等杂质；焊接参数不当，使气体不能完全逸出等。
防止气孔产生的措施有两个方面。
一方面，在焊接前要先清洁焊接表面，确保焊接面干净无杂质；另一方面，在调整焊接参数时，要留出足够时间给气体逸出，这样才能防止气孔的产生。
三、焊缝裂纹焊缝裂纹是一种比较危险的焊接缺陷。
它常常由以下原因引起：焊接材料的拉伸强度不均，焊接接头部位过于脆弱，或者是焊接温度过高、冷却过快等。
为了防止焊缝裂纹的产生，可以采取以下措施。
一是控制焊接参数，避免过高的焊接温度和过快的冷却速度。
二是在焊接过程中，注意焊接的连续性，确保焊接成形完整。
三是在焊接过程中，采用预热的方法，改善焊接材料的拉伸强度，避免裂纹的出现。
四、过度熔深焊接过度熔深是由于焊接材料熔化过度，穿过母材嵌入焊接面内，使得焊缝结构松散，焊接强度降低。
过度熔深的原因有多种，如焊接电流过大，焊接速度过慢等。
预防过度熔深可以通过调整焊接参数、控制熔化深度和焊接速度等措施实现。
总之，焊接缺陷的产生原因可能有很多，需要针对具体情况采取相应的防止措施。
这需要焊接工艺人员有丰富的焊接经验和专业知识，对焊接材料和工艺有深入的了解，才能确保焊接质量达到要求。

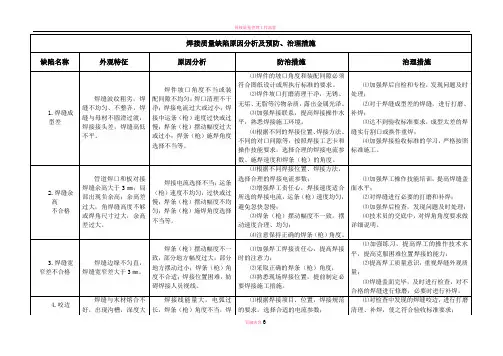

焊接质量缺陷原因分析及预防、治理措施
⑷根据自己的操作技能，选择合适的线能量、焊接速度和操作手法。
厚度符合标准要求；
⑵加强打底练习，熟练掌握操作手法以及对应的焊接线能量及焊接速度等。
18.管道焊口根部焊瘤、凸出、凹陷
⑷注意周围焊接施工环境，搭设防风设施，管子焊接无穿堂风；
⑸氩弧焊时，氩气纯度不低于%，氩气流量合适；
⑹尽量采用短弧焊接，减少气体进入熔池的机会；
⑺焊工操作手法合理，焊条、焊枪角度合适；
⑻焊接线能量合适，焊接速度不能过快；
⑼按照工艺要求进行焊件预热。
⑴严格按照预防措施执行；
⑵加强焊工练习，提高操作水平和责任心；
⑴严格按照规程和作业指导书的要求准备各种焊接条件；
⑵提高焊接操作技能，熟练掌握使用的焊接方法；
⑶采取合理的焊接顺序等措施，减少焊接应力等。
⑴针对每种产生裂纹的具体原因采取相应的对策；
⑵对已经产生裂纹的焊接接头，采取挖补措施处理。
11.焊缝表面不清理或清理不干净，电弧擦伤焊件
焊缝焊接完毕，焊接接头表面药皮、飞溅物不清理或清理不干净，留有药皮或飞溅物；焊接施工过程中不注意，电弧擦伤管壁等焊件造成弧疤。
⑶发现问题及时采取必要措施。
14.气孔
在焊缝中出现的单个、条状或群体气孔，是焊缝内部最常见的缺陷。
根本原因是焊接过程中，焊接本身产生的气体或外部气体进入熔池，在熔池凝固前没有来得及溢出熔池而残留在焊缝中。
⑴焊条要求进行烘培，装在保温筒内，随用随取；
⑵焊丝清理干净，无油污等杂质；
⑶焊件周围10～15㎜范围内清理干净，直至发出金属光泽；
⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
焊接质量缺陷原因分析及预防、治理措施
⑵加强质量标准的学习，提高焊工质量意识；
⑶加强练习，提高防止咬边缺陷的操作技能。
5.错口
表现为焊缝两侧外壁母材不在同一平面上，错口量大于10％母材厚度或超过4㎜。
焊件对口不符合要求，焊工在对口不合适的情况下点固和焊接。
⑴加强安装工的培训和责任心；
⑴焊接材料、母材打磨清理等严格按照规定执行；
⑵加强焊工练习，提高操作水平和操作经验；
⑶对有表面气孔的焊缝，机械打磨清除缺陷，必要时进行补焊。
9表面夹渣
在焊接过程中，主要是在层与层间出现外部看到的药皮夹渣。
⑴多层多道焊接时，层间药皮清理不干净；
⑵焊接线能量小，焊接速度快；
⑶焊接操作手法不当；
⑷前一层焊缝表面不平或焊件表面不符合要求。
焊接线能量大，电弧过长，焊条（枪）角度不当，焊条（丝）送进速度不合适等都是造成咬边的原因。
⑴根据焊接项目、位置，焊接规范的要求，选择合适的电流参数；
⑵控制电弧长度，尽量使用短弧焊接；
⑶掌握必要的运条（枪）方法和技巧；
⑷焊条（丝）送进速度与所选焊接电流参数协调；
⑸注意焊缝边缘与母材熔化结合时的焊条（枪）角度。
⑴加强焊后自检和专检，发现问题及时处理；
⑵对于焊缝成型差的焊缝，进行打磨、补焊；
⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；
⑷加强焊接验收标准的学习，严格按照标准施口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。
⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；
常见焊接缺欠的产生原因和防止措施
常见焊接缺欠的产生原因和防止措施一、裂纹1.1热裂纹1.1.1产生原因：1、焊缝金属结晶时造成严重偏析，存在低熔点杂质；2、焊接拉伸应力的作用。
1.1.2防止措施：1、选择偏析元素和有害杂质含量低的钢材和焊接材料，控制碳、硫、磷等含量；2、调节焊缝金属化学成分，改善焊缝组织，细化焊缝晶粒，以提高焊缝金属塑性；3、改善工艺因素，控制焊接规范，调整焊缝形状系数；4、采用收弧板逐渐断弧。
衰减焊接电流等，填满弧坑，防止弧坑裂纹；5、避免产生应力集中的焊接缺欠，如未焊透、夹渣等；6、采取各种降低焊接应力的工艺措施，如预热和后热等。
1.2冷裂纹1.2.1产生原因：1、焊接接头存在淬硬组织；2、扩散氢的存在和浓集；3、较大的焊接拉伸应力。
1.2.2防止措施：1、选用低氢型焊接材料，严格按规程进行焊前烘烤，彻底清理坡口和焊丝表面的油、水、锈、污等，减少焊缝金属中的扩散氢含量；2、选择合理的焊接规范和工艺措施，如焊前预热、控制层间温度、焊后缓冷、进行焊后热处理等。
避免产生淬硬组织；3、采取降低焊接应力的工艺措施。
1.3再热裂纹1.3.1产生原因：1、过饱和固溶的碳化物在再次加热时析出，造成晶内强化；2、焊接残余应力。
1.3.2防止措施：1、减少焊接应力和应力集中程度，如焊前预热、焊后缓冷等以及使焊缝与母材平滑过渡；2、在满足性能要求的前提下，选用强度等级稍低于母材的焊接材料；3、选用合理的热处理规范，减少在敏感区的停留时间。
如能满足性能要求，可取消焊后热处理。
二、孔穴2.1气孔2.1.1产生原因：1、焊条、焊剂潮湿，药皮剥落；2、填充金属与母材坡口表面油、水、锈、污等未清理干净；3、电弧过长，熔池面积过大；4、焊接电流过大，焊条发红，保护作用减弱；5、保护气体流量小，纯度低，气体保护效果差；6、气焊火焰调整不合适、焊炬摆动幅度大，焊丝搅拌熔池不充分，对熔池保护差；7、操作不熟练；8、焊接环境湿度大。
2.1.2防止措施：1、不使用药皮剥落、开裂、变质、偏心和焊芯锈蚀的焊条。
常见焊接缺陷类型产生原因与防止措施
常见焊接缺陷类型产生原因与防止措施1）焊缝尺寸不符合要求焊波粗，外形高低不平，焊缝加强高度过低或者过高，焊波宽度不一及角焊缝单边或下陷量过大，其原因是：1，焊件坡口角度不当或装配间隙不均匀；2，焊接规范选用不当；3，运条速度不均匀，焊条（或焊把）角度不当。
角焊缝的K值不等—一般发生在角平焊，也称偏下。
偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。
焊条角度问题，应该考虑铁水受重力影响问题。
许多教授在编写教材注重理论性而忽略实用性。
焊条角度适当上抬，48/42度合适。
另外，在K值要求较大时，尽量采用斜圆圈型运条方法。
焊缝宽窄不一致：一是运条速度不均匀，忽快忽慢所致；二是坡口宽度不均匀，焊接时没有进行调整。
三是在熔池边缘停留时间不均匀。
所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。
焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。
所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。
弧坑：息弧时过快。
与焊接电流过大、收弧方法不当有关。
平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。
立对接、立角焊采用反复息弧法，减小焊接电流法。
焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。
2）夹渣在焊缝金属内部或熔合线部位存在的非金属夹杂物，夹渣对力学性能有影响，影响程度与夹渣的数量和形状有关，其产生的原因是：1，多层焊时每层焊渣未清除干净2，焊件上留有厚锈；3，焊条药皮的物理性能不当；4，焊层形状不良，坡口角度设计不当5，焊缝的熔宽与熔深之比过小，咬边过深；6，电流过小，焊速过快，熔渣来不及浮出。
夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。
常见焊接缺陷及预防措施
缺陷 原因 1、坡口角度太小，钝边太厚。 措施 1、加大坡口角度，减小钝边 厚度，增加根部间隙。 2、焊接速度太快。 3、焊接电流太小。 未焊透 2、降低焊接速度。 3、在不影响熔渣覆盖的前提 下加大电流，短弧操作， 使焊条保持近于垂直的角 4、运条方法不当。 度。 4、掌握正确的运条方法。 1、焊接电流过大。 2、运条方法不当。 3、焊接速度过快。 咬边 4、电弧太长。 5、焊条选择不当。 1、减小焊接电流。 2、掌握正确的运条方法。 3、降低焊接速度。 4、短弧操作。 5、根据焊接条件选择合适的 焊条型号和直径。 1、焊接电流过小。 2、焊接速度太慢。 焊瘤 3、电弧过大。 4、运条方法不正确。 5、焊条选择不当。 1、调整合适焊接电流。 2、加快焊接速度。 3、短弧操作。 4、正确掌握运条方法。 5、根据焊接条件选择合适的 焊条型号和直径。 1、焊接电流过大或过小。 2、焊接速度不当使熔渣覆盖不良。 焊缝外 观不良 3、运条方法不当。 4、焊接接头过热。 5、焊条选择不当。 1、调整合适电流。 2、调整焊接速度。 3、掌握正确运条方法。 4、避免焊接过热。 5、根据焊接条件，母材及板 厚选择合适的焊条型号和 直径。
4、焊条吸潮。
规范。 4、焊前焊条烘干，选用难吸
ห้องสมุดไป่ตู้
潮焊条或超低氢焊条。 1、坡口形状不良。 1、减小根部间隙及加大钝边 高度。 2、焊接电流过大。 烧穿 3、焊接速度过慢。 4、母材过热。 5、电弧过长。 1、焊接接头设计不当。 2、使用较小的电流或选用电 弧吹力小的焊条。 3、适当加快焊接速度。 4、避免接头过热。 5、短弧操作。 1、设计时预先考虑到接头的 膨胀、收缩。 2、接头下部过热。 2、使用小电流、选用熔深浅 的焊条。 变形 3、焊接速度过慢。 4、焊接顺序不当。 5、缺乏约束的条件。 3、适当加快焊接速度。 4、正确安排焊接顺序。 5、使 用 夹 具 等 进 行 充 分 约 束，但必须注意防止产生 裂缝。 1、焊条吸潮。 2、焊接区表面赃物太多。 3、焊条过热发红。 凹坑 4、母材含硫过高。 5、母材的碳、锰过高。 1、焊前焊条烘干。 2、清除表面油、锈、油漆等 污物。 3、使用小电流、避免焊条过 热。 4、使用低氢型焊条。 5、使用碱度高的焊条。 1、电流过大。 2、焊接时产生磁偏吹。 飞溅 3、碱性焊条错用正极性。 4、焊条吸潮。 5、电弧过大。 1、使用合适的电流。 2、尽量防止磁偏吹。 3、改 用 反 接 （ 即 焊 条 接 正 极） 。 4、焊前焊条烘干。 5、用短弧施焊。
焊接质量缺陷原因分析及预防、治理措施
⑵焊接工器具准备不全或有缺陷。
⑴焊接前检查工器具，准备齐全并且正常；
⑵加强技术交底，增强焊工责任心，提高质量意识。
⑴制定防范措施并严格执行；
⑵加大现场监督检查力度，严格验收制度，发现问题及时处理。
12.支吊架等T型焊接接头焊缝不包角
T型焊接接头不包角焊接。
⑴技术人员交底不清楚或未交底；
⑴加强焊后自检和专检，发现问题及时处理；
⑵对于焊缝成型差的焊缝，进行打磨、补焊；
⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；
⑷加强焊接验收标准的学习，严格按照标准施工。
2.焊缝余高
不合格
管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
⑴严格按照规程和作业指导书的要求准备各种焊接条件；
⑵提高焊接操作技能，熟练掌握使用的焊接方法；
⑶采取合理的焊接顺序等措施，减少焊接应力等。
⑴针对每种产生裂纹的具体原因采取相应的对策；
⑵对已经产生裂纹的焊接接头，采取挖补措施处理。
11.焊缝表面不清理或清理不干净，电弧擦伤焊件
焊缝焊接完毕，焊接接头表面药皮、飞溅物不清理或清理不干净，留有药皮或飞溅物；焊接施工过程中不注意，电弧擦伤管壁等焊件造成弧疤。
⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。
⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。
⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。
⑷焊件清理不干净，杂质在焊接高温时产生气体进入熔池；
焊接缺陷的原因分析与解决措施
焊缝尺寸不符规范要求现象：焊缝在检查中焊缝的高度过大或过小；或焊缝的宽度太宽或太窄，以及焊缝和母材之间的过渡部位不平滑、表面粗糙、焊缝纵、横向不整齐，还有在角焊缝部位焊缝的下凹量过大。
原因：1.焊缝坡口加工的平直度较差，坡口的角度不当或装配间隙大小不均等而引起的。
2.焊接中电流过大，使焊条熔化过快，控制焊缝成形困难，电流过小，在焊接引弧时会使焊条产生“粘合现象”，造成焊不透或焊瘤。
3.焊工操作熟练程不够，运条方法不当，如过快或过慢，以及焊条角度不正确。
4.埋弧自动焊过程，焊接工艺参数选择不当。
防治措施：1.按设计要求和焊接规范的规定加工焊缝坡口，尽量选用机械加工以使坡口角度和坡口边缘的直线度和坡口边缘的直线度达到要求，避免用人工气割、手工铲削加工坡口。
在组对时，保证焊缝间隙的均匀一致，为保证焊接质量打下基础。
2.通过焊接工艺评定，选择合适的焊接工艺参数。
3.焊工要持证上岗，经过培训的焊工有一定的理论基础和操作技能。
4.多层焊缝在焊接表面最后一层焊缝是，在保证和底层熔合的条件下，应采用比各层间焊接电流较小，并用小直径（φ2.0mm~3.0mm）的焊条覆面焊。
运条速度要求均匀，有节奏地向纵向推进，并作一定宽度的横向摆动，可使焊缝表面整齐美观。
咬边（咬肉）现象：焊接时的电弧将焊缝边缘熔出的凹陷或沟槽没有得到熔化金属的补充而留下缺口。
过深的咬边会使焊接接头的强度减弱，造成局部应力集中，承载后会在咬边处产生裂纹。
原因：主要是焊接电流过大，电弧过长，焊条角度掌握不合适和运条的速度不当以及焊接终了焊条留置长度太短等而形成咬边。
一般在立焊、横焊、仰焊时是一种常见缺陷。
防治措施1.焊接时电流不宜过大，电弧不要拉得过长或过短，尽量采用短弧焊。
2.掌握合适的焊条角度和熟练的运条手法，焊条摆动到边缘时应稍慢，使熔化的焊条金属填满边缘，而在中间则要稍快些。
3.焊缝咬边的深度应小于0.5mm，长度小于焊缝全长的10%，且连续长度小于10mm。
常见的焊接缺陷产生原因及解决办法
焊接的缺陷及解决办法1：裂纹焊丝与焊件均有油·锈及水分，熔深过大，多层焊时第一层焊缝小，焊后焊件内有很大的内应力，保护气体含水量过大。
解决办法：焊前仔细清除焊丝及焊件表面的油，锈及水分，合理选择焊接电流与电弧电压，加强打底层焊缝质量，合理选择焊接顺序及消除内应热处理，焊前对储气钢瓶进行除水，焊接过程中对保护气体应进行干燥。
坡口角度小，电流大，电压低而形成的梨形纹2：焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。
同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。
管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。
防止焊瘤的措施：使焊缝处于平焊位置,正确选用规范，选用无偏芯焊条，合理操作。
3：烧穿烧穿是指焊接过程中,熔深超过工件厚度,熔化金属自焊缝背面流出,形成穿孔性缺。
焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷。
工件间隙太大，钝边太小也容易出现烧穿现象。
烧穿是锅炉压力容器产品上不允许存在的缺陷,它完全破坏了焊缝,使接头丧失其联接飞及承载能力。
防治措施：选用较小电流并配合合适的焊接速度,减小装配间隙,在焊缝背面加设垫板或药垫,使用脉冲焊,能有效地防止烧穿。
4：弧坑焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。
5：气孔焊接时熔池中的气泡在凝固时未能逸出而残留下来形成的空穴。
产生原因：母材污染；焊丝生锈、受潮、有油污；定位焊接不良，焊丝选用、保管不良；电弧过长，焊速过快；冷速过大，风速大于2m/s；喷嘴过细；保护气中水分多，气体纯度不高；喷嘴堵，保护气紊乱，焊丝内硅锰含量不足。
解决办法：焊前认真进行焊件和焊丝的清理；加大气体流量，清理喷嘴堵塞物，焊接处注意挡风；选用合格焊丝焊接；焊接用保护气体纯度应大于99.5%。
焊接缺陷产生原因分析及防治措施
焊接缺陷产生原因分析及防治措施随着现代工业和制造业的发展，焊接技术的应用越来越广泛。
然而，在不断增加的焊接工程中，焊接缺陷问题也日益凸显。
焊接缺陷对焊接接头的质量和性能有着不可忽视的影响。
为了提高焊接接头的质量，需要深入了解焊接缺陷的产生原因，采取有效的防治措施。
一、焊接缺陷的分类1.焊接孔洞：是最严重的缺陷之一。
它们出现的原因可能是由于焊接区域的污染、松散物质、气孔或有效焊接熔池成分的合金不足导致。
2.焊接裂纹：由焊接过程引起的应力、过热或过冷引起的应力，不良的焊接施工或材料导致的应力等因素造成的裂纹。
3.焊接夹渣：焊接时，渣和气泡也可能在焊接接头中被引入。
这些夹杂物的存在会导致焊接接头的强度下降。
4.焊接凸起：易于出现在对焊、拖焊和坡口焊焊接的开端，并且很难消除。
二、焊接缺陷产生的原因1.焊接材料的质量问题。
如果使用的焊丝或焊条受到了污染或材料不合格等问题，焊接接头质量就可能受到影响。
2.操作不当。
如果焊接时没有遵循标准的焊接工艺，如焊接电流、电压和气体流量等设置不当，也会导致焊接缺陷。
3.人为原因。
焊接操作者经验和技术的欠缺，不正确的操作和操作步骤，从而引起焊接缺陷。
4.材料选择不当。
对于不同的焊接材料，需要选用不同的焊接工艺和方法，如果选用不当，也会导致焊接缺陷的产生。
三、防治焊接缺陷的措施1.提高焊接材料的质量。
在焊接材料的选择过程中，应尽量选用高品质的焊接材料，并确保其焊接性能符合要求。
2.正确选用焊接工艺。
焊接工艺应合理，具有合适的焊接参数、清洁度和气体保护等等。
3.加强焊接培训。
工人必须受到焊接培训并掌握合适的焊接技术、方法和技巧。
4.加强质量管理。
通过加强质量管理，避免质量问题和无序操作，杜绝相关缺陷的出现。
5.实施检测和验证。
利用非毁性检测等试验方法，确保焊接质量，消除潜在缺陷。
综上所述，理解焊接缺陷产生的原因是关键，如何采取有效的防治措施，对保证焊接接头的安全和质量至关重要。
焊接中常见的缺陷及防治措施
焊接中常见的缺陷及防治措施A、外部缺陷一、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。
2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。
3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。
⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。
⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。
4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。
二、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于3㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。
3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。
4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。
三、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于3㎜。
2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气孔焊接方式发生原因防止措施手工电弧焊(1)焊条不良或潮湿.(2)焊件有水分、油污或锈.(3)焊接速度太快.(4)电流太强.(5)电弧长度不适合.(6)焊件厚度大,金属冷却过速.(1)选用适当的焊条并注意烘干.(2)焊接前清洁被焊部份.(3)降低焊接速度,使内部气体容易逸出.(4)使用厂商建议适当电流.(5)调整适当电弧长度.(6)施行适当的预热工作.CO2气体保护焊(1)母材不洁.(2)焊丝有锈或焊药潮湿.(3)点焊不良,焊丝选择不当.(4)干伸长度太长,CO2气体保护不周密.(5)风速较大,无挡风装置.(6)焊接速度太快,冷却快速.(7)火花飞溅粘在喷嘴,造成气体乱流.(8)气体纯度不良,含杂物多(特别含水分).(1)焊接前注意清洁被焊部位.(2)选用适当的焊丝并注意保持干燥.(3)点焊焊道不得有缺陷,同时要清洁干净,且使用焊丝尺寸要适当.(4)减小干伸长度,调整适当气体流量.(5)加装挡风设备.(6)降低速度使内部气体逸出.(7)注意清除喷嘴处焊渣,并涂以飞溅附着防止剂,以延长喷嘴寿命.(8)CO2纯度为99.98%以上,水分为0.005%以下.埋弧焊接(1)焊缝有锈、氧化膜、油脂等有机物的杂质.(2)焊剂潮湿.(3)焊剂受污染.(4)焊接速度过快.(5)焊剂高度不足.(6)焊剂高度过大,使气体不易逸出(特别在焊剂粒度细的情形).(7)焊丝生锈或沾有油污.(8)极性不适当(特别在对接时受污染会产生气孔).(1)焊缝需研磨或以火焰烧除,再以钢丝刷清除.(2)约需300℃干燥(3)注意焊剂的储存及焊接部位附近地区的清洁,以免杂物混入.(4)降低焊接速度.(5)焊剂出口橡皮管口要调整高些.(6)焊剂出口橡皮管要调整低些,在自动焊接情形适当高度30-40mm.(7)换用清洁焊丝.(8)将直流正接(DC-)改为直流反接(DC+).设备不良(1)减压表冷却,气体无法流出.(2)喷嘴被火花飞溅物堵塞.(3)焊丝有油、锈.(1)气体调节器无附电热器时,要加装电热器,同时检查表之流量.(2)经常清除喷嘴飞溅物.并且涂以飞溅附着防止剂.(3)焊丝贮存或安装焊丝时不可触及油类.自保护药芯焊丝(1)电压过高.(2)焊丝突出长度过短.(3)钢板表面有锈蚀、油漆、水分.(4)焊枪拖曳角倾斜太多.(5)移行速度太快,尤其横焊.(1)降低电压.(2)依各种焊丝说明使用.(3)焊前清除干净.(4)减少拖曳角至约0-20°.(5)调整适当.咬边焊接方式发生原因防止措施手工电弧焊(1)电流太强.(2)焊条不适合.(3)电弧过长.(4)操作方法不当.(5)母材不洁.(6)母材过热.(1)使用较低电流.(2)选用适当种类及大小之焊条.(3)保持适当的弧长.(4)采用正确的角度,较慢的速度,较短的电弧及较窄的运行法.(5)清除母材油渍或锈.(6)使用直径较小之焊条.CO2气体保护焊(1)电弧过长,焊接速度太快.(2)角焊时,焊条对准部位不正确.(3)立焊摆动或操作不良,使焊道二边填补不足产生咬边.(1)降低电弧长度及速度.(2)在水平角焊时,焊丝位置应离交点1-2mm.(3)改正操作方法.夹渣焊接方式发生原因防止措施手工电弧焊(1)前层焊渣未完全清除.(2)焊接电流太低.(3)焊接速度太慢.(4)焊条摆动过宽.(5)焊缝组合及设计不良.(1)彻底清除前层焊渣.(2)采用较高电流.(3)提高焊接速度.(4)减少焊条摆动宽度.(5)改正适当坡口角度及间隙.CO2气体电弧焊(1)母材倾斜(下坡)使焊渣超前.(2)前一道焊接后,焊渣未清洁干净.(3)电流过小,速度慢,焊着量多.(4)用前进法焊接,开槽内焊渣超前甚多.(1)尽可能将焊件放置水平位置.(2)注意每道焊道之清洁.(3)增加电流和焊速,使焊渣容易浮起.(4)提高焊接速度埋弧焊接(1)焊接方向朝母材倾斜方向,因此焊渣流动超前.(2)多层焊接时,开槽面受焊丝溶入,焊丝过于靠近开槽的侧边.(3)在焊接起点有导板处易产生夹渣.(4)电流过小,第二层间有焊渣留存,在焊接薄板时容易产生裂纹.(5)焊接速度过低,使焊渣超前.(6)最后完成层电弧电压过高,使得游离焊渣在焊道端头产生搅卷.(1)焊接改向相反方向焊接,或将母材尽可能改成水平方向焊接.(2)开槽侧面和焊丝之间距离,最少要大于焊丝直径以上.(3)导板厚度及开槽形状,需与母材相同.(4)提高焊接电流,使残留焊渣容易熔化.(5)增加焊接电流及焊接速度.(6)减小电压或提高焊速,必要时盖面层由单道焊改为多道焊接.自保护药芯焊丝(1)电弧电压过低.(2)焊丝摆弧不当.(3)焊丝伸出过长.(4)电流过低,焊接速度过慢.(5)第一道焊渣,未充分清除.(6)第一道结合不良.(7)坡口太狭窄.(8)焊缝向下倾斜.(1)调整适当.(2)加多练习.(3)依各种焊丝使用说明.(4)调整焊接参数.(5)完全清除(6)使用适当电压,注意摆弧.(7)改正适当坡口角度及间隙.(8)放平,或移行速度加快.未焊透焊接方式发生原因 防止措施手工 电弧焊(1)焊条选用不当.(2)电流太低.(3)焊接速度太快温度上升不够,又进行速度太慢电弧冲力被焊渣所阻挡,不能给予母材.(4)焊缝设计及组合不正确.(1)选用较具渗透力的焊条. (2)使用适当电流. (3)改用适当焊接速度.(4)增加开槽度数,增加间隙,并减少根深.CO2气体 保护焊 (1)电弧过小,焊接速度过低. (2)电弧过长. (3)开槽设计不良. (1)增加焊接电流和速度. (2)降低电弧长度.(3)增加开槽度数.增加间隙减少根深. 自保护药芯焊丝(1)电流太低. (2)焊接速度太慢. (3)电压太高. (4)摆弧不当. (5)坡口角度不当.(1)提高电流. (2)提高焊接速度. (3)降低电压. (4)多加练习.(5)采用开槽角度大一点.手工电弧焊(1)焊件含有过高的碳、锰等合金元素.(2)焊条品质不良或潮湿.(3)焊缝拘束应力过大.(4)母条材质含硫过高不适于焊接.(5)施工准备不足.(6)母材厚度较大,冷却过速.(7)电流太强.(8)首道焊道不足抵抗收缩应力.(1)使用低氢系焊条.(2)使用适宜焊条,并注意干燥.(3)改良结构设计,注意焊接顺序,焊接后进行热处理.(4)避免使用不良钢材.(5)焊接时需考虑预热或后热.(6)预热母材,焊后缓冷.(7)使用适当电流.(8)首道焊接之焊着金属须充分抵抗收缩应力.CO2气体保护焊(1)开槽角度过小,在大电流焊接时,产生梨形和焊道裂纹.(2)母材含碳量和其它合金量过高(焊道及热影区).(3)多层焊接时,第一层焊道过小.(4)焊接顺序不当,产生拘束力过强.(5)焊丝潮湿,氢气侵入焊道.(6)套板密接不良,形成高低不平,致应力集中.(7)因第一层焊接量过多,冷却缓慢(不锈钢,铝合金等).(1)注意适当开槽角度与电流的配合,必要时要加大开槽角度.(2)采用含碳量低的焊条.(3)第一道焊着金属须充分能抵抗收缩应力.(4)改良结构设计,注意焊接顺序,焊后进行热处理.(5)注意焊丝保存.(6)注意焊件组合之精度.(7)注意正确的电流及焊接速度.埋弧焊接(1)对焊缝母材所用的焊丝和焊剂之配合不适当(母材含碳量过大,焊丝金属含锰量太少).(2)焊道急速冷却,使热影响区发生硬化.(3)焊丝含碳、硫量过大.(4)在多层焊接之第一层所生焊道力,不足抵抗收缩应力.(5)在角焊时过深的渗透或偏析.(6)焊接施工顺序不正确,母材拘束力大.(7)焊道形状不适当,焊道宽度与焊道(1)使用含锰量较高的焊丝,在母材含碳量多时,要有预热之措施.(2)焊接电流及电压需增加,焊接速度降低,母材需加热措施.(3)更换焊丝.(4)第一层焊道之焊着金属须充分抵抗收缩应力.(5)将焊接电流及焊接速度减低,改变极性.(6)注意规定的施工方法,并予焊接操作施工指导.(7)焊道宽度与深度的比例约为1：1：25,电流降低,电压加大.变形焊接方式发生原因 防止措施手焊、CO2气体保护焊、 自保护药芯焊丝焊接、自动埋弧焊接.(1)焊接层数太多.(2)焊接顺序不当. (3)施工准备不足. (4)母材冷却过速. (5)母材过热.(薄板) (6)焊缝设计不当. (7)焊着金属过多. (8)拘束方式不确实.(1)使用直径较大之焊条及较高电流. (2)改正焊接顺序(3)焊接前,使用夹具将焊件固定以免发生翘曲.(4)避免冷却过速或预热母材. (5)选用穿透力低之焊材. (6)减少焊缝间隙,减少开槽度数. (7)注意焊接尺寸,不使焊道过大. (8)注意防止变形的固定措施.其他缺陷焊道外观形状不良(Bad Appearanc e)(1)焊条不良.(2)操作方法不适.(3)焊接电流过高,焊条直径过粗.(4)焊件过热.(5)焊道内,熔填方法不良.(6)导电嘴磨耗.(7)焊丝伸出长度不变.(1)选用适当大小良好的干燥焊条.(2)采用均匀适当之速度及焊接顺序.(3)选用适当电流及适当直径的焊接.(4)降低电流.(5)多加练习.(6)更换导电嘴.(7)保持定长、熟练.凹痕(Pit)(1)使用焊条不当.(2)焊条潮湿.(3)母材冷却过速.(4)焊条不洁及焊件的偏析.(5)焊件含碳、锰成分过高.(1)使用适当焊条,如无法消除时用低氢型焊条.(2)使用干燥过的焊条.(3)减低焊接速度,避免急冷,最好施以预热或后热.(4)使用良好低氢型焊条.(5)使用盐基度较高焊条.偏弧(Arc B low)(1)在直流电焊时,焊件所生磁场不均,使电弧偏向.(2)接地线位置不佳.(3)焊枪拖曳角太大.(4)焊丝伸出长度太短.(5)电压太高,电弧太长.(6)电流太大.(7)焊接速度太快.(1)电弧偏向一方置一地线.·正对偏向一方焊接.·采用短电弧.·改正磁场使趋均一.·改用交流电焊(2)调整接地线位置.(3)减小焊枪拖曳角.(4)增长焊丝伸出长度.(5)降低电压及电弧.(6)调整使用适当电流.(7)焊接速度变慢.烧穿(1)在有开槽焊接时,电流过大.(2)因开槽不良焊缝间隙太大.(1)降低电流.(2)减少焊缝间隙.焊道不均匀(1)导电嘴磨损,焊丝输出产生摇摆.(2)焊枪操作不熟练.(1)将焊接导电嘴换新使用.(2)多加操作练习.焊泪(1)电流过大,焊接速度太慢.(2)电弧太短,焊道高.(3)焊丝对准位置不适当.(角焊时)(1)选用正确电流及焊接速度.(2)提高电弧长度.(3)焊丝不可离交点太远.火花飞溅过多(1)焊条不良.(2)电弧太长.(3)电流太高或太低.(4)电弧电压太高或太低.(5)焊丝突出过长.(6)焊枪倾斜过度,拖曳角太大.(7)焊丝过度吸湿.(8)焊机情况不良.(1)采用干燥合适之焊条.(2)使用较短之电弧.(3)使用适当之电流.(4)调整适当.(5)依各种焊丝使用说明.(6)尽可能保持垂直,避免过度倾斜.(7)注意仓库保管条件.(8)修理,平日注意保养.焊道成蛇行状(1)焊丝伸出过长.(2)焊丝扭曲.(3)直线操作不良.(1)采用适当的长度,例如实心焊丝在大电流时伸出长20-25mm.在自保护焊接时伸出长度约为40-50mm.(2)更换新焊丝或将扭曲予以校正.(3)在直线操作时,焊枪要保持垂直.电弧不稳定(1)焊枪前端之导电嘴比焊丝心径大太多.(2)导电嘴发生磨损.(3)焊丝发生卷曲.(4)焊丝输送机回转不顺.(5)焊丝输送轮子沟槽磨损.(6)加压轮子压紧不良.(7)导管接头阻力太大.(1)焊丝心径必须与导电嘴配合.(2)更换导电嘴.(3)将焊丝卷曲拉直.(4)将输送机轴加油,使回转润滑.(5)更换输送轮.(6)压力要适当,太松送线不良,太紧焊丝损坏.(7)导管弯曲过大,调整减少弯曲量.喷嘴与母材间发生电弧(1)喷嘴,导管或导电嘴间发生短路.(1)火花飞溅物粘及喷嘴过多须除去,或是使用焊枪有绝缘保护之陶瓷管.焊枪喷嘴过热(1)冷却水不能充分流出.(2)电流过大.(1)冷却水管不通,如冷却水管阻塞,必须清除使水压提升流量正常.(2)焊枪使用在容许电流范围及使用率之内.。
