利用比例尺绘制平面图PPT课件
合集下载
人教版《比例尺》公开课课件1
情景导学
情景导学
一间教室长 10米，宽8米
如果我们要绘制教室的平面图，若是按实际 尺寸来绘制如，果需要要画多中大国的地图图纸呢?可? 能吗?
今天我们就来学习 新的内容—比例尺。
第二部分
学习目标
学习目标
理解比例尺的意义, 能根据 实际距离和图上距离求一幅图的 比例尺。
第三部分
探究与发现
探索与发现
的比例尺是（ B ）。
A.5：200
1 B.
C.1：4000厘米
4000
（2）长4厘米的零件，画在图纸上是40毫米，这幅图 的比例尺是（ C ）。
A.1：10 B. 10：1 C. 1：1 D. 1
（3）线段比例尺0 23km改成数值比例尺是（ B ）。
A. 1：23 B. 1：2300000 C. 1：2300000km
3.比例尺的前项一般为1。
探索与发现 北京到天津的实际距离是120km，在一幅地图
上量得两地的图上距离是2.4cm。这幅地图的比 例尺是多少?
图上距离:实际距离=比例尺 120km=12000000cm 2.4:12000000=1:5000000 答：这幅地图的比例尺是1:5000000。
探索与发现
为了计算方便，一般把比例尺写成前项或后项是1的形式。
数值比例尺（ 1：23 B.
40毫米=（ ）厘米
1:25比例尺写成前项或后项是1的形式。
1厘米 =（ ）毫米
（2）在比例尺如下图的地图上，图上距离 （1）比例尺是一种测量长度的工具，商店里可以买到。
一个圆柱形的零件的高是5mm，在图纸上高是2cm。 1米 =（ ）分米
探索与发现
想一想:比例尺1:5000000表示图上距离是实际距离的几分之 几?实际距离是图上距离的多少倍?
人教版小学六年级数学下册《用比例尺绘制平面图》比例PPT教学课件
学，然后知不足。
203
4.3.3 用比例尺绘制平面图
小学数学六年级下册
你能试着画出教室的平面图吗？并展示你的作品。
思考： 1.画的图标准吗？
比例尺
2.为什么画出的图不一样？
3.要怎么才能画得标准又美观？
4.3.3 用比例尺绘制平面图
小学数学六年级下册
小明家在学校正西方向,距学校200m;小亮家在小明家正东方 向,距小明家400m;小红家在学校正北方向,距学校250m,在下 图中画出他们三家和学校的位置平面图(比例尺1∶10000)。
PPT素材：/sucai/ PPT图表：/tubiao/ PPT教程： /powerpoint/ 个人简历：/jianli/ 教案下载：/jiaoan/ PPT课件：/kejian/ 数学课件：/kejian/shu xue/ 美术课件：/kejian/me ishu/ 物理课件：/kejian/wul i/ 生物课件：/kejian/she ngwu/ 历史课件：/kejian/lish i/
图上距离
小明家到学校的图上距离: 小亮家到学校的图上距离: 小红家到学校的图上距离:
1 20000×
=2(cm)
10000
1
(40000-20000)×
=2(cm)
10000
1
25000×
=2.5(cm)
10000
4.3.3 用比例尺绘制平面图
小学数学六年级下册
小明家在学校正西方向,距学校200m;小亮家在小明家正东方向, 距小明家400m;小红家在学校正北方向,距学校250m,在下图中 画出他们三家和学校的位置平面图(比例尺1∶10000)。
PPT素材：/sucai/ PPT图表：/tubiao/ PPT教程： /powerpoint/ 个人简历：/jianli/ 教案下载：/jiaoan/ PPT课件：/kejian/ 数学课件：/kejian/shu xue/ 美术课件：/kejian/me ishu/ 物理课件：/kejian/wul i/ 生物课件：/kejian/she ngwu/ 历史课件：/kejian/lish i/
用比例尺绘制平面图
20000× 1 10000 =2(cm)
(40000-20000)×
1 10000
=2(cm)
25000×
1 10000
=2.5(cm)
返回
比例 用比例尺绘制平面图
小明家在学校正西方向,距学校200 m;小亮家在小明 家正东方向,距小明家400 m;小红家在学校正北方向, 距学校250 m,在下图中画出他们三家和学校的位置平 面图(比例尺1∶10000)。
(2)在一张图纸上，用6厘米的线段表示3毫米， 20:1 ）。 这张图纸的比例尺是（ (3)线段比例尺 是（ 1:5000000 ）。 改写成数值比例尺
返回
比例 用比例尺绘制平面图
探究新知
小明家在学校正西方向,距学校200 m;小亮家在小明家 正东方向,距小明家400 m;小红家在学校正北方向,距学 校250 m,在下图中画出他们三家和学校的位置平面图 (比例尺1∶10000)。
返回
转化单位
比例 用比例尺绘制平面图
பைடு நூலகம்
小明家在学校正西方向,距学校200 m;小亮家在小明家正东方向,距 小明家400 m;小红家在学校正北方向,距学校250 m,在下图中画出他 们三家和学校的位置平面图(比例尺1∶10000)。
图上距离
小明家到学校的图上距离: 小亮家到学校的图上距离: 小红家到学校的图上距离:
课后作业
课本： 第58页第10、12题
返回
伴你成长
花坛直径实际长度：157÷π≈50（米）
返回
比例 用比例尺绘制平面图
明明量得公园的一个圆形花坛的周长是157米，他想把它画 在平面图上，请你帮忙画一画。（比例尺根据纸张的大小和 圆规的大小确定。） 花坛直径实际长度：157÷π≈50（米） 比例尺
(40000-20000)×
1 10000
=2(cm)
25000×
1 10000
=2.5(cm)
返回
比例 用比例尺绘制平面图
小明家在学校正西方向,距学校200 m;小亮家在小明 家正东方向,距小明家400 m;小红家在学校正北方向, 距学校250 m,在下图中画出他们三家和学校的位置平 面图(比例尺1∶10000)。
(2)在一张图纸上，用6厘米的线段表示3毫米， 20:1 ）。 这张图纸的比例尺是（ (3)线段比例尺 是（ 1:5000000 ）。 改写成数值比例尺
返回
比例 用比例尺绘制平面图
探究新知
小明家在学校正西方向,距学校200 m;小亮家在小明家 正东方向,距小明家400 m;小红家在学校正北方向,距学 校250 m,在下图中画出他们三家和学校的位置平面图 (比例尺1∶10000)。
返回
转化单位
比例 用比例尺绘制平面图
பைடு நூலகம்
小明家在学校正西方向,距学校200 m;小亮家在小明家正东方向,距 小明家400 m;小红家在学校正北方向,距学校250 m,在下图中画出他 们三家和学校的位置平面图(比例尺1∶10000)。
图上距离
小明家到学校的图上距离: 小亮家到学校的图上距离: 小红家到学校的图上距离:
课后作业
课本： 第58页第10、12题
返回
伴你成长
花坛直径实际长度：157÷π≈50（米）
返回
比例 用比例尺绘制平面图
明明量得公园的一个圆形花坛的周长是157米，他想把它画 在平面图上，请你帮忙画一画。（比例尺根据纸张的大小和 圆规的大小确定。） 花坛直径实际长度：157÷π≈50（米） 比例尺

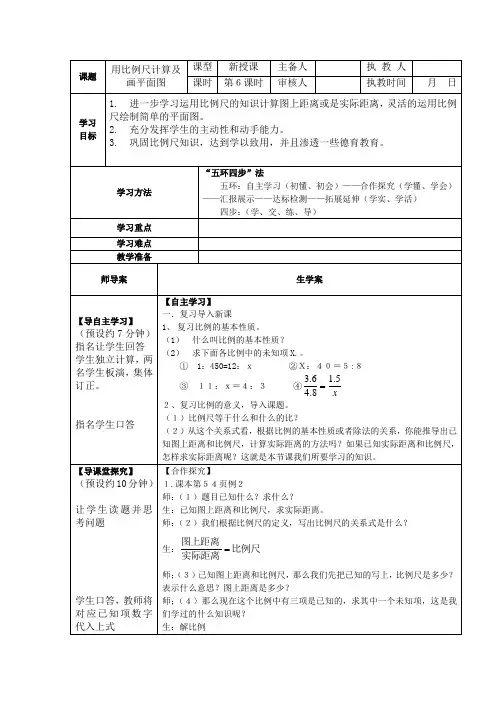

课题用比例尺计算及画平面图
【导课堂探究】
（预设约10分钟）
让学生读题并思考问题
学生口答，教师将对应已知项数字代入上式
【合作探究】
１.课本第５４页例２
师：（１）题目已知什么？求什么？
生：已知图上距离和比例尺，求实际距离。
师：（２）我们根据比例尺的定义，写出比例尺的关系式是什么？
生：
师；（３）已知图上距离和比例尺，那么我们先把已知的写上，比例尺是多少？表示什么意思？图上距离是多少？
【导课堂总结】
（预设约6分钟）
你学到了什么？
【拓展延伸】
一个长方形运动场，长300米，宽120米，请按1：10000的比例尺画出运动场的示意图，并标出图上距离，同时标上线段比例尺。
板书设计：
用比例尺计算及画平面图
比例尺=图上距离：实际距离
导后反思：
小组派代表汇报
【汇报展示】
学生画好后，进行汇报展示，并说说解决问题的过程。
【导课堂练习】
（预设约7分钟）
1、独立完成
2、交流、点评
【达标检测 】
1、甲地到乙地的实际距离是120千米，在比例尺是1：6000000的地图上应画多少厘米？
2、一长方形操场，长110米，宽90米，把画在比例尺是 图纸上。
长和宽各应画多少厘米？
课题
用比例尺计算及画平面图
课型
新授课
主备人
执 教 人
课时
第６课时
审核人
执教时间
月 日
学习目标
1. 进一步学习运用比例尺的知识计算图上距离或是实际距离，灵活的运用比例尺绘制简单的平面图。
2. 充分发挥学生的主动性和动手能力。
3. 巩固比例尺知识，达到学以致用，并且渗透一些德育教育。
（预设约10分钟）
让学生读题并思考问题
学生口答，教师将对应已知项数字代入上式
【合作探究】
１.课本第５４页例２
师：（１）题目已知什么？求什么？
生：已知图上距离和比例尺，求实际距离。
师：（２）我们根据比例尺的定义，写出比例尺的关系式是什么？
生：
师；（３）已知图上距离和比例尺，那么我们先把已知的写上，比例尺是多少？表示什么意思？图上距离是多少？
【导课堂总结】
（预设约6分钟）
你学到了什么？
【拓展延伸】
一个长方形运动场，长300米，宽120米，请按1：10000的比例尺画出运动场的示意图，并标出图上距离，同时标上线段比例尺。
板书设计：
用比例尺计算及画平面图
比例尺=图上距离：实际距离
导后反思：
小组派代表汇报
【汇报展示】
学生画好后，进行汇报展示，并说说解决问题的过程。
【导课堂练习】
（预设约7分钟）
1、独立完成
2、交流、点评
【达标检测 】
1、甲地到乙地的实际距离是120千米，在比例尺是1：6000000的地图上应画多少厘米？
2、一长方形操场，长110米，宽90米，把画在比例尺是 图纸上。
长和宽各应画多少厘米？
课题
用比例尺计算及画平面图
课型
新授课
主备人
执 教 人
课时
第６课时
审核人
执教时间
月 日
学习目标
1. 进一步学习运用比例尺的知识计算图上距离或是实际距离，灵活的运用比例尺绘制简单的平面图。
2. 充分发挥学生的主动性和动手能力。
3. 巩固比例尺知识，达到学以致用，并且渗透一些德育教育。
比例尺课件ppt
比例尺的意义
比例尺用于将地球表面复杂的地理信息简化和概 括，以便在地图上直观地表示和量度。
比例尺的种类
根据用途和精度要求，比例尺可分为大比例尺、 中比例尺和小比例尺。
地球科学中的比例尺选择与应用
比例尺选择依据
选择比例尺需要考虑地图用途、精度要求、地图主题等因 素。
不同比例尺的应用
大比例尺地图适用于详细规划和工程设计，中比例尺地图 适用于资源调查和环境评估，小比例尺地图适用于战略规 划和宏观分析。
用倍数或分数
例如，“1/4”或“4:1”都表示图纸上是实际尺寸的1/4。
图形表示法
用比例尺线
在图纸上用不同长度的线段表示实际尺寸的比例关系。
用方格纸
在图纸上用方格纸表示实际尺寸的比例关系。
03
比例尺在地图中的应用
地图的分类与比例尺的选择
01
02
03
按区域范围分类
世界地图、国家地图、地 区地图等。
比例尺的种类
数字比例尺
用数字表示图上距离与实际距离 的比值，例如1:100表示图上1单 位长度代表实际100单位长度。
文字比例尺
用文字描述图上距离与实际距离的 比值，例如“一比一百”表示图上 1单位长度代表实际100单位长度 。
图解比例尺
用图形和符号表示图上距离与实际 距离的比值，通常用于军事地图或 航空地图。
不同比例尺地图的精度与用途
大比例尺地图
主要用于城市规划、交通 规划、水利工程等领域的 详细规划设计。
中比例尺地图
主要用于土地资源利用、 环境监测、地质勘探等领 域的规划和监测。
小比例尺地图
主要用于宏观区域的研究 、分析和决策，如军事战 略分析、经济区划等。
04
比例尺用于将地球表面复杂的地理信息简化和概 括，以便在地图上直观地表示和量度。
比例尺的种类
根据用途和精度要求，比例尺可分为大比例尺、 中比例尺和小比例尺。
地球科学中的比例尺选择与应用
比例尺选择依据
选择比例尺需要考虑地图用途、精度要求、地图主题等因 素。
不同比例尺的应用
大比例尺地图适用于详细规划和工程设计，中比例尺地图 适用于资源调查和环境评估，小比例尺地图适用于战略规 划和宏观分析。
用倍数或分数
例如，“1/4”或“4:1”都表示图纸上是实际尺寸的1/4。
图形表示法
用比例尺线
在图纸上用不同长度的线段表示实际尺寸的比例关系。
用方格纸
在图纸上用方格纸表示实际尺寸的比例关系。
03
比例尺在地图中的应用
地图的分类与比例尺的选择
01
02
03
按区域范围分类
世界地图、国家地图、地 区地图等。
比例尺的种类
数字比例尺
用数字表示图上距离与实际距离 的比值，例如1:100表示图上1单 位长度代表实际100单位长度。
文字比例尺
用文字描述图上距离与实际距离的 比值，例如“一比一百”表示图上 1单位长度代表实际100单位长度 。
图解比例尺
用图形和符号表示图上距离与实际 距离的比值，通常用于军事地图或 航空地图。
不同比例尺地图的精度与用途
大比例尺地图
主要用于城市规划、交通 规划、水利工程等领域的 详细规划设计。
中比例尺地图
主要用于土地资源利用、 环境监测、地质勘探等领 域的规划和监测。
小比例尺地图
主要用于宏观区域的研究 、分析和决策，如军事战 略分析、经济区划等。
04
地图基本要素PPT课件-完美版
㈡根据大熊座寻找北极星：
1.北极星指示正北方向
2.北极星的地平高度=当地的纬度 3.方法：
北斗七星勺头从天璇到天枢连 线延长5倍
利用北极星指示方向
北极星
北斗七星
二、根据地形地物辨别方向：
1.积雪融化速度的不同： 北半球：朝北比朝南融化慢
2.植物枝叶： 向阳：茂盛 背阳：树干上常有苔藓
3.树木年轮：向阳年轮间距较大
我国北方林区：南侧年轮间距较大
4.房屋朝向： 北半球房屋多为坐北朝南
三、用卫星导航系统确定方向 GPS卫星导航系统
北斗导航系统
四、用罗盘确定方向
1、罗盘保持水平 2、不尺是指上图上距离比实地距离缩小的程度
比例尺
图上距离 =
实地距离
比例尺的表示方法： 线段式、文字式、数字式
图例和注记
归纳与总结
地图的三个要素 一、比例尺 1.比例尺=图上距离/实际距离 2.表示方式:线段式;数字式;文字式 二、方向： 辨别方向的三种方法 1.利用指向标判读 2.利用经纬网判读 3.无指向标和经纬网通常是用“上北下南,左西右东”定
方向 三、图例和注记 常用的图例符号有统一的规定,要熟悉
（4）汇报交流，师生评议。
（5）教师小结。阅读了鲁迅先生的文 章，认 识了鲁 迅这位 伟大的 文学家 、思想 家和革 命家， 希望同 学们能 从他的 身上汲 取力量 ，超越 自我。
2、交流体会含义深刻的句子。
（ 1）学生读教材中的内容，谈理解 。
师：含义深刻的句子表面是一层意思 ，却暗 含着更 深的意 义。那 么本组 课文中 有哪些 类似的 句子， 我们都 是用什 么方法 去理解 这些句 子的？
（2）学生找句子，交流体会方法。
