电子秤的电路组装与调试.

电子秤安装调试参考-新

标准线电子秤安装调试参考**工作条件及环境:1.电源规格：动力电源：AC380V±10%,50HZ±1%,三相五线制；接地形式：TN-S。

2.仪表风规格：操作压力：0.5～0.7MPA；3.设备运行现场保护接地电阻：不大于10Ω。

4.设备运行现场信号接地电阻：不大于4Ω。

第一章电子秤安装规程参考注意事项：1.安装称重料斗前，如果有保护螺丝，必须将称重传感器保护螺丝顶起，但不能使传感器变形。

而且注意称重传感器受力方向（箭头为受力方向）。

2.称重传感器与称重料斗连接的吊杆螺丝，必须保证关节轴承的自由度，并且吊杆螺丝没有干涉现象。

3.手动测试运动机构时，应无摩擦音。

关节轴承自由度图一机械本体安装1.安装称重传感器时，如果有保护顶丝应将保护顶丝顶起，以贴到称重传感器，但不使其变形为基准。

2.将称重料斗挪到电子秤内，连接称重传感器与称重料斗的吊杆螺丝，安装时尽量不要使称重传感器受力。

（如果称重料斗有发运保护螺栓，应先用发运保护螺栓将称重料斗吊起，然后再连接吊杆螺丝。

）3.三支称重传感器的高速电子秤，通过调节称重传感器与称重料斗连接的吊杆螺丝，将称重料斗调成水平。

称重料斗水平图吊杆螺丝垂直图4.两支称重传感器的普通电子秤，通过调节称重传感器与秤重料斗连接吊杆螺丝，将称重料斗调成水平，而且牵拉钢丝应水平无松弛。

5.单支称重传感器的普通电子秤，将称重传感器与固定座的连接螺丝松开，使称重料斗与弧形门投料口同心，然后将连接螺丝紧固。

6.如果是单门伺服电机型电子秤，在断电的情况下，将放料弧形门手动打开，手松开后，放料弧形门能自由回到垂直位置。

7.如果是双门伺服电机型电子秤，在断电的情况下，弧形门应能手动开关。

8.将电子秤上各螺丝紧固，确认称重料斗上没有杂物。

9.将称重传感器的保护顶丝松开，间隙在0.2mm左右，粉料可以适当加大。

10.连接储料斗。

11.按图纸连接气动管路，放料门气缸与电磁阀连接的软管以对称重料斗有最小侧向力为基准。

电子秤的电路组装与调试.

【电子秤的电路组装与调试】步骤1 确定系统方案利用由电阻应变式传感器组成的测量电路测出物质的重量信号，以模拟信号的方式传送到A/D转换器。

其次，由A/D转换电路把由差动放大器电路把传感器输出的微弱信号进行一定倍数的放大，然后送A/D转换电路中。

再由A/D转换电路把接收到的模拟信号转换成数字信号，传送到显示电路，最后由显示电路显示数据。

图2.12 系统总体框图步骤2 各单元电路搭建1．电阻应变式传感器的测量电路电阻应变片的电阻变化范围为0.0005—0.1欧姆。

所以测量电路应当能精确测量出很小的电阻变化，在电阻应变传感器中做常用的是桥式测量电路。

桥式测量电路有四个电阻，电桥的一个对角线接入工作电压E，另一个对角线为输出电压Uo。

其特点是：当四个桥臂电阻达到相应的关系时，电桥输出为零，否则就有电压输出，可利用灵敏检流计来测量，所以电桥能够精确地测量微小的电阻变化。

测量电桥如图2.13。

图2.13电阻应变式传感器的测量电路2．放大电路仪表仪器放大器的选型很多，这里介绍一种用途非常广泛的仪表放大器，就是典型的差动放大器。

它只需高精度LM358和几只电阻器，即可构成性能优越的仪表用放大器。

广泛应用于工业自动控制、仪器仪表、电气测量等数字采集的系统中。

本设计中差动放大电路结构如图2.14所示。

图2.14 放大电路3．A/D转换电路5V图2.15放大器与ICL7107的连接4．显示电路R P3图2.16 显示电路5图2.17 总装电路步骤3 电路调试1．首先在秤体自然下垂已无负载时调整1P R ，使显示器准确显示零。

2．再调整2P R ，使秤体承担满量程重量（本电路选满量程为2千克）时显示满量程值。

（调节2P R 衰减比）3．然后在秤钩下悬挂1千克的标准砝码，观察显示器是否显示1．000，如有偏差，可调整3P R 值，使之准确显示1．000。

4．重新进行2、3步骤，使之均满足要求为止。

5．最后准确测量2P R 、3P R 电阻值，并用固定精密电阻予以代替。

电子组装与调试”预赛“电子秤”电路功能简介

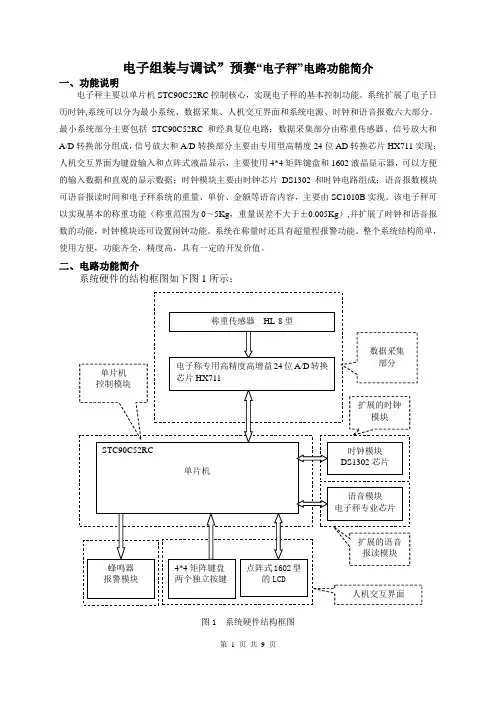

电子组装与调试”预赛“电子秤”电路功能简介一、功能说明电子秤主要以单片机STC90C52RC控制核心，实现电子秤的基本控制功能。

系统扩展了电子日历时钟,系统可以分为最小系统、数据采集、人机交互界面和系统电源、时钟和语音报数六大部分。

最小系统部分主要包括STC90C52RC和经典复位电路；数据采集部分由称重传感器、信号放大和A/D转换部分组成，信号放大和A/D转换部分主要由专用型高精度24位AD转换芯片HX711实现；人机交互界面为键盘输入和点阵式液晶显示，主要使用4*4矩阵键盘和1602液晶显示器，可以方便的输入数据和直观的显示数据；时钟模块主要由时钟芯片DS1302和时钟电路组成；语音报数模块可语音报读时间和电子秤系统的重量、单价、金额等语音内容，主要由SC1010B实现。

该电子秤可以实现基本的称重功能（称重范围为0～5Kg，重量误差不大于±0.005Kg）,并扩展了时钟和语音报数的功能，时钟模块还可设置闹钟功能。

系统在称量时还具有超量程报警功能。

整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。

二、电路功能简介系统硬件的结构框图如下图1所示：图1 系统硬件结构框图电子秤键盘面板：7 8 9 去皮 4 5 6 置零 1 23累计 0语音重报清除计算显示状态：用于时钟模式与闹钟模式的切换。

独立按键S17与S18：S17为时钟按键：按下后由电子秤显示转换为时钟显示。

S18为电子秤按键：按下后由时钟显示转换为电子秤显示。

三、元器件介绍1.集成电路AT24C02AT24C02是基于I 2C 的串行E 2PROM 存储器件，具有数据掉电不丢失的特点，其管脚如图2所示。

图2 集成电路AT24C022.集成电路HX711HX711 是一款专为高精度称重传感器而设计的24位A/D 转换器芯片。

设置＋ — 显示状态语音报时HX711管脚说明如图3所示：图3 HX711管脚图HX711管脚描述如表1所示：表1 HX711管脚描述表HX711是一款专为高精度称重传感器而设计的24位A/D 转换器芯片。

电子秤的调试方法

电子秤的调试方法
电子秤的调试方法如下所示：
1.检查电子秤的电源供应是否正常，确保电子秤能够正常工作。

2.将电子秤放置在平坦的表面上，避免不必要的晃动和摇晃。

3.调整电子秤的零位，使其指示物体的重量为零。

可以使用调零功能或者手动调整滑动零位按钮。

4.确认电子秤的刻度合理，并且与实际重量相符。

可以使用已知重量的物体进行校准。

5.确保电子秤的传感器和连接线路没有松动或者损坏。

如果发现损坏的部件，应及时更换或修复。

6.确保电子秤的显示屏幕清晰可读，并且没有任何明显的物理损伤。

7.检查电子秤的按键和功能是否正常工作，包括单位切换、皮重功能等。

8.进行通电测试，确保电子秤能够正确显示数据并进行计算。

9.根据需要进行其他功能的调试，如计数功能、防水功能等。

10.根据实际使用情况，对电子秤进行验证测试，确保其准确性和稳定性。

以上是电子秤的调试方法，希望对您有所帮助。

电子秤称重仪表的原理、结构及电路维修分析

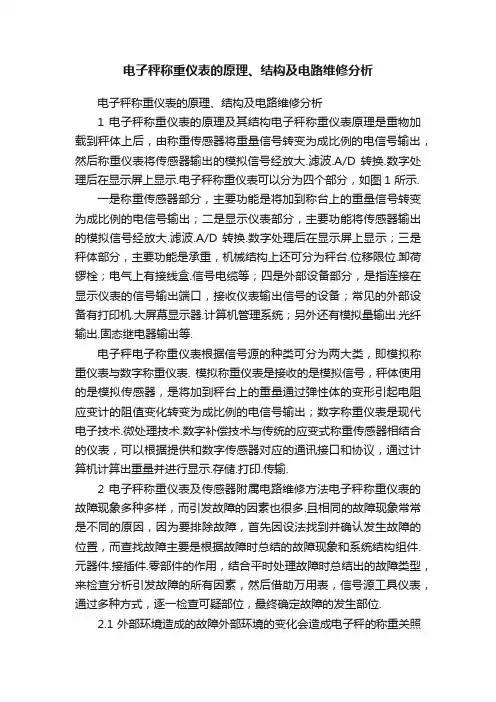

电子秤称重仪表的原理、结构及电路维修分析电子秤称重仪表的原理、结构及电路维修分析1 电子秤称重仪表的原理及其结构电子秤称重仪表原理是重物加载到秤体上后，由称重传感器将重量信号转变为成比例的电信号输出，然后称重仪表将传感器输出的模拟信号经放大.滤波.A/D 转换.数字处理后在显示屏上显示.电子秤称重仪表可以分为四个部分，如图1 所示.一是称重传感器部分，主要功能是将加到称台上的重量信号转变为成比例的电信号输出；二是显示仪表部分，主要功能将传感器输出的模拟信号经放大.滤波.A/D 转换.数字处理后在显示屏上显示；三是秤体部分，主要功能是承重，机械结构上还可分为秤台.位移限位.卸荷锣栓；电气上有接线盒.信号电缆等；四是外部设备部分，是指连接在显示仪表的信号输出端口，接收仪表输出信号的设备；常见的外部设备有打印机.大屏幕显示器.计算机管理系统；另外还有模拟量输出.光纤输出.固态继电器输出等.电子秤电子称重仪表根据信号源的种类可分为两大类，即模拟称重仪表与数字称重仪表. 模拟称重仪表是接收的是模拟信号，秤体使用的是模拟传感器，是将加到秤台上的重量通过弹性体的变形引起电阻应变计的阻值变化转变为成比例的电信号输出；数字称重仪表是现代电子技术.微处理技术.数字补偿技术与传统的应变式称重传感器相结合的仪表，可以根据提供和数字传感器对应的通讯接口和协议，通过计算机计算出重量并进行显示.存储.打印.传输.2 电子秤称重仪表及传感器附属电路维修方法电子秤称重仪表的故障现象多种多样，而引发故障的因素也很多.且相同的故障现象常常是不同的原因，因为要排除故障，首先因设法找到并确认发生故障的位置，而查找故障主要是根据故障时总结的故障现象和系统结构组件.元器件.接插件.零部件的作用，结合平时处理故障时总结出的故障类型，来检查分析引发故障的所有因素，然后借助万用表，信号源工具仪表，通过多种方式，逐一检查可疑部位，最终确定故障的发生部位.2.1 外部环境造成的故障外部环境的变化会造成电子秤的称重关照主要有供电电源的变化.。

电子称的安装和调试

保证规范批料的精度。 a. 要将校验使用的批料在准确度等级高一级别的衡器上做精确的计量。
中转皮带太多容易夹杂添加物料或滞留物料， b. 输送规范批料的中转仓不宜过多。从而改变规范批料的质量，最好直接将标准批料作用在该皮带上。
流量要控制在 80 ％ Qmax 每批标准批料的重量要达到实验吨的 60 ％以上。 c. 要保证标准批料的均匀流量。
皮带电子秤控制系统于2009年4月份改造完成，磨煤机运行稳定，设备故障率明显降低。
电力 2009-06-22 17:29:05
在进行自动调零时，进行三次调零，其中两次小于0.05%，就说明零点没有问题，如果一直调试，还是超过误差值，说明零点有问题了。
电子皮带秤的零点和皮带的张力变化以及皮带本身都有关系，皮带张力变化了，皮带上有水份等，都对零点有影响，按照国家规定，皮带
三、装置
不但取决于厂家的产品质量（高品质的设计应是前提条件，一台电子皮带秤的使用性能好坏。文中不进行叙述）现场的装置工艺的好坏也起着至关重要的作用。
1. 秤架的装置要点
秤架上固定称重托辊架的上平面要保证与区域托辊和运行托辊的底面处在同一平面内，任何方法的装置都必须保证秤架的纵向中心线与皮带机输送架的中心线相重合。误差要保证在 0.8mm 以内。
五、电子皮带秤的使用要求及设备的维护情况
部门管理人员不断深入现场调研，电子皮带秤在公司投入运行以来。逐步制定了一系列的管理制度与控制手段，结合主题厂生产情况，认真开展数据分析，监控设备运行状态，控制了皮带运输中混料、落地等制约数据管理的主要原因，得到公司的认可与支持。
1. 坚持及时的零点校准
2．电气部分
在集控室设置控制柜，安装西门子MM440变频调速器和BW500积算器各1台。给煤量实现闭环PID控制，BW500积算器根据集控室给定的4~20mA给煤率信号控制频率，调节实际给煤流量。

如何设计简单的电子秤电路

如何设计简单的电子秤电路电子秤是一种常见的测量装置，它通过传感器和电路来测量物体的重量。

设计一个简单的电子秤电路需要考虑传感器的选择、电路的搭建和信号处理等因素。

本文将分步骤介绍如何设计简单的电子秤电路。

一、传感器的选择传感器是电子秤电路的核心部分，它可以将物体的重量转化为电信号。

在选择传感器时，需要考虑以下几个因素：1.测量范围：根据需要测量的物体重量范围选择传感器的额定量程。

一般来说，电子秤的测量范围应该是比实际需要测量的物体重量范围稍大一些。

2.精度：传感器的精度是指它所能测量的最小重量变化。

选择高精度的传感器可以提高电子秤的测量准确性。

3.输出信号：传感器可以根据工作原理产生不同的输出信号，比如电压信号、电流信号或频率信号等。

根据电子秤电路的要求选择合适的输出信号类型。

二、电路搭建设计简单的电子秤电路需要以下基本组件：1.传感器接口电路：传感器的输出信号需要经过接口电路进行信号处理。

接口电路通常包括运算放大器、滤波电路和放大器电路等。

2.模数转换器：将模拟信号转换为数字信号。

电子秤电路中常使用的模数转换器有ADC（模拟-数字转换器）。

3.微处理器：收集和处理来自传感器的数据，并输出测量结果。

可以选择一款适合的微处理器，比如Arduino等。

4.显示器：用于显示测量结果。

可以选择LED、LCD或数码管等显示器。

三、信号处理在电子秤电路中，信号处理是十分关键的一步。

它包括以下几个方面：1.传感器校准：传感器的精度可能会受到环境温度、供电电压等因素的影响，因此需要对传感器进行校准，以提高测量准确性。

2.滤波：传感器的输出信号可能会受到干扰，比如电磁干扰或传感器本身的噪声等。

通过添加滤波电路可以消除这些干扰信号，提高测量的稳定性。

3.放大：传感器的输出信号可能较小，需要通过放大电路将信号放大到合适的范围，以便后续的信号处理。

4.数据处理：利用微处理器对传感器的数据进行处理，可以进行单位转换、数据滤波和数据存储等操作。

电子秤电路设计与制作

电子秤电路设计与制作 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电子秤电路设计与制作实验报告姓名：学号：指导老师：通信与信息工程学院电子秤电路设计指导书一、实验目的：本实验要求学生设计并制作一个电子秤电路，要求能测量重量在0～200g间的物体，输出为电压信号，通过调节电路使电压值为对应的重量值，电压量纲mv改为重量纲g即成为一台原始电子秤。

二、基本原理：基本思路总体设计思路如图1所示，所测重量经过转换元件转换为电阻变化，再经过测量电路转化为电压变化，经过放大电路放大调节后输出显示得到所需信号。

图1 基本设计思路电阻应变式传感器本设计主要通过电阻应变式传感器实现。

电阻应变式传感器是利用电阻应变片将应变转换为电阻的变化，实现电测非电量的传感器。

传感器由在不同的弹性敏感元件上粘贴电阻应变片构成，当被测物理量作用在弹性敏感元件上时，弹性敏感元件产生变形，并使附着其上的电阻应变片一起变形，电阻应变片再将变形转换为电阻值的变化。

应变式电阻传感器是目前在测量力、力矩、压力、加速度、重量等参数中应用最广泛的传感器之一。

1、弹性敏感元件物体在外力作用下而改变原来尺寸或形状的现象称为变形，而当外力去掉后物体又能完全恢复其原来的尺寸和形状，这种变形称为弹性变形。

具有弹性变形特性的物体称为弹性元件。

弹性敏感元件是指元件在感受到力、压力、力矩、振动等被测参量时，能将其转换成应变量或位移量，弹性敏感元件可以把被测参数由一种物理状态转换为另一种所需要的物理状态。

2、电阻应变片对于一段长为L，截面积为S，电阻率为ρ的导体，未受力时电阻为 R = ρ，在外力的作用下，电阻丝将会被拉伸或压缩，导体的长度L、截面积S以及电阻率ρ等均将发生变化，从而导致其电阻值发生变化，这种现象称为“电阻应变效应”。

利用金属或半导体材料电阻丝的应变电阻效应，可以制成测量试件表面应变的敏感元件。

电子秤电路测量与调试

项目2.4 电子秤电路测量与调试一、任务名称：电子秤电路测量与调试选择电子秤电路为测量与调试，主要该电路应用到压力传感器中的电阻应变式传感器及其信号的变换和辅助电路，通过该电路的测量与调试，可以认识和了解有关电阻应变式传感器的相关知识以及相关应用电路在秤量时各电路所起到的作用。

二、任务描述为了电子秤能正常工作，要对电路进行测量和必要的调整，看看电路的参数是否满足工作的要求，如果一些参数不符合要求，还要对电路进行适当的调整人，使电路的参数满足秤量的技术要求。

要更好地进行测量和调试，首先要了解电子秤的组成及电路组成，也要非常熟悉电子秤的电路工作原理及电路特点，才能进行当前条件下的测量与调试。

1．电子秤电路（1）电子秤实物图图2.4.1为电子秤电路实物图。

（a）电子秤电路板面层(b) 电子秤电路板底层（c）电子秤电源板面层（d）电子秤电源板底层图2.4.1 电子秤电路实物图彩照（2）电子秤电路原理图图2.4.2是电子秤电路原理图。

图2.4.2 电子秤电路原理图表2.4.1电子秤电源元器件表注：在表格中名称旁边标有※符号的元器件为贴片元器件。

表2.4.2电子秤主板元器件表注：在表格中名称旁边标有※符号的元器件为贴片元器件。

（3）电子秤电路安装图图2.4.3是电子秤电路安装图。

（a）电子秤电源电路元器件安装图（b）电子秤主板元器件安装图图2.4.3 电子秤电路元器件安装图（4）电子秤电路元器件实体图图2.4.4是电子秤电路元器件实体图。

（a）电子秤主板电路元器件实体面层(b) 电子秤主板电路元器件实体底层（c）电子秤电源电路元器件实体图图2.4.4 电子秤电路元器件实体图2．电子秤电路组成（1）电源电路为了能够使电子秤在使用过程中灵敏、稳定，必须要为电子秤电路提供一个大电流、纹波系数小，动态电流变化大而电压稳定的电源。

电源电路采用了正、负双电源。

双12V交流经BG1RS307桥堆整流电路，C1～C6和C11～C16滤波电路。

称重传感器接线盒的安装调试方法介绍

称重传感器接线盒的安装调试方法介绍三只称重传感器并联使用，以前都是把三个传感器线并联拧一块使用，现在厂买的传感器还带一个接线盒，这个接线盒起什么作用，要怎样接线？不用行不行啊？我们加气混凝土生产线一般使用的原材料称重上是每个称体是三个称重传感器，接线盒的主要作用是汇总信号和调整角差，如果不用接线盒的话,信号可以正常接收，但做为多传感器系统,每个传感器的输出可能会有一些差异，这就可以通过接线盒内的可调电阻进行调整使之达到平衡状态。

具体的接线方法要看您所配的传感器和接线盒的厂家来定，传感器有4芯和6芯之分，接线盒也有多孔的。

您所使用的三只传感器进，再加总线出,，需要用到四个接线桩。

各厂传感器色标不一样,您要看传感器的说明去接，还要看称重传感器的线是不是485信号线，如果是的话那两心线可直接并联，不需要接线盒，也可以，如果喜欢用接线盒，那么可以将其它两台称重传感器的线一起并到接线盒内看起来会规范一点、比较正规。

且不会让接线头外露造成日久出现什么问题，SIG+，SIG-尽量使用双绞线，远距离传输抗干扰能力比较好。

三个称重传感器接入到接线盒，出线至仪表S型拉式传感器安装接线盒就近安装称重显示仪表下面为大家阐述一下称重传感器与接线盒的连接的正确方法。

模拟接线盒的安装与调试1.安装将接线盒固定在秤体的合适位置。

打开接线盒上盖，将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按所给的接线图（以四线为例）将所有的电缆接好，完成后将所有的螺母拧紧，不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。

2、调试（调整角差前应用接近满量程的重车反复上秤几遍）在电子衡器安装调试中，要对秤体上安装称重传感器的四点（或以上）进行偏载测试。

通过在秤的四角位置上（实际上是安装称重传感器位置的正上方）放置1/3的额定载荷，记录各角的最大值和最小值，而后相加取平均值。

仪表显示示值误差在3个分度值以内时，就可通过接线盒上电位器来调整至允差范围内，调整每个称重传感器的对应的电位器，使仪表各角显示值向平均值“靠拢”，这样经过三个周期的压角调试，最终使各偏载点误差至允差范围内。

电子秤组装与调试预赛

电子组装与调试”预赛“电子秤”电路功能简介一、功能说明电子秤主要以单片机STC90C52RC控制核心，实现电子秤的基本控制功能。

系统扩展了电子日历时钟,系统可以分为最小系统、数据采集、人机交互界面和系统电源、时钟和语音报数六大部分。

最小系统部分主要包括STC90C52RC和经典复位电路；数据采集部分由称重传感器、信号放大和A/D转换部分组成，信号放大和A/D转换部分主要由专用型高精度24位AD转换芯片HX711实现；人机交互界面为键盘输入和点阵式液晶显示，主要使用4*4矩阵键盘和1602液晶显示器，可以方便的输入数据和直观的显示数据；时钟模块主要由时钟芯片DS1302和时钟电路组成；语音报数模块可语音报读时间和电子秤系统的重量、单价、金额等语音内容，主要由SC1010B实现。

该电子秤可以实现基本的称重功能（称重范围为0～5Kg，重量误差不大于±0.005Kg）,并扩展了时钟和语音报数的功能，时钟模块还可设置闹钟功能。

系统在称量时还具有超量程报警功能。

整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。

二、电路功能简介系统硬件的结构框图如下图1所示：图1 系统硬件结构框图电子秤键盘面板：显示状态：用于时钟模式与闹钟模式的切换。

独立按键S17与S18：S17为时钟按键：按下后由电子秤显示转换为时钟显示。

S18为电子秤按键：按下后由时钟显示转换为电子秤显示。

三、元器件介绍1.集成电路AT24C02AT24C02是基于I2C的串行E2PROM存储器件，具有数据掉电不丢失的特点，其管脚如图2所示。

图2 集成电路AT24C022.集成电路HX711HX711 是一款专为高精度称重传感器而设计的24位A/D 转换器芯片。

HX711管脚说明如图3所示：图3 HX711管脚图HX711管脚描述如表1所示：表1 HX711管脚描述表HX711是一款专为高精度称重传感器而设计的24位A/D 转换器芯片。

电子分析天平的安装调试与使用操作方法

电子分析天平的安装调试与使用操作方法电子分析天平的安装调试与使用操作方法。

本文章友情整理原创售卖提供商石家庄市元氏县永芳仪器化玻经营部。

百度谷歌搜索永芳化玻浏览网站专业售卖经销商质量好。

电子天平与电子分析天平虽然都是电子天平，但加上分析两个字含义就截然不同了，分析天平是指万分之一和十万分之一的电子天平，而电子天平的范畴是指广义一点的天平仪器。

我们知道，随着科技进步与发展，企业实验室称量仪器从光电木壳分析天平时代跳跃到了电子分析天平时代，当今，厂矿企业科研及大中专学院化验室都普遍换成了电子分析天平，电子分析天平以称量速度快，读数直观准确而逐渐淘汰了木壳光电分析天平。

好了，简短截说，那么新采购的电子分析天平怎么安装调试与使用操作呢？元氏县永芳仪器化玻经营部为你简单解答。

一：新采购的电子分析天平初次安装调试使用操作方法。

以百度谷歌搜索永芳化玻浏览网站专业售卖经销FA2004系列电子分析天平为例简单介绍，首先采购的电子分析天平要求质量好，稳定性高。

其次要按照操作规程来使用和操作。

拆开电子分析天平包装箱后，仪器摆放到操作台上，先要调节好水平珠，就是把水泡调节到水准圆心位置。

连接好电源线通电，一般来说，电子分析天平初次使用要进行预热，时间为1小时以上。

其次预热完毕后要进行校准，按去皮键五秒以上，直到天平屏幕跳动显示200，此时把砝码放上去，约两分钟左右，天平稳定显示为200g为止。

百度谷歌搜索永芳化玻浏览网站专业售卖电子分析天平面板上有校准键，直接按校准键，天平开始显示200并闪烁，此时把砝码放上去，约两分钟天平稳定取下砝码按去皮键，天平显示0.0000.然后去称量被测物品就可以了。

二：电子分析天平的安装调试位置的确定。

1：新采购的电子分析天平适宜安装在远离震动区域，相对比较安静平稳的地方。

2：百度谷歌搜索永芳化玻浏览网站天平仪器设备质量好专业有卖的提示远离门窗和门口位置，因为人的走动和窗户口门口的气流扰动会影响电子分析天平的读数准确度。

电子称电路维修手册

电子称电路维修手册一、电子称的基本原理电子称是通过将物体放在测量平台上，利用称重传感器测量物体的质量。

电子称的基本原理是利用称重传感器的敏感元件产生的电信号与质量呈线性关系，通过特定的电路进行放大和处理，最终转化为数字显示。

二、电子称常见故障及排除方法1. 电子秤显示异常若电子称的显示屏出现乱码或者无法显示数值，首先应检查电源和连接线是否正常插入。

若电源正常，可能是由于显示屏坏了，需要更换显示屏。

2. 电子秤称重不准若电子称的秤值偏差较大，导致称重不准确，可能是由于称重传感器故障。

可先检查传感器是否有松动或损坏的部分，如有需要进行维修或更换。

同时还应检查是否有外部干扰物体，如金属物品等影响测量准确度。

3. 电子秤无法开机若电子称无法正常开机或者开机后立即关机，可能是电源故障或者控制电路出现问题。

此时需要检查电源连接是否松动或电源线是否损坏，并检查控制电路的元件是否损坏。

根据具体情况进行修复或更换。

4. 电子秤显示异常偏大或偏小若电子称的显示数值明显偏大或偏小，可能是由于电子秤的校准参数设置错误。

可通过进入校准模式重新设置校准参数，按照说明书上的步骤进行操作即可。

5. 电子秤传感器灵敏度下降电子秤在长时间使用后，传感器的灵敏度可能会下降，导致称重不准确。

此时可以通过重新校准传感器或者更换传感器来解决问题。

三、电子称的维护保养1. 定期清洁电子称使用一段时间后，称台上可能会有灰尘或者杂物堆积，影响称重准确度。

因此，定期清洁是维护电子称性能的重要措施。

可使用干净的软布或刷子擦拭称台和周围的部分，注意避免水或者清洁液进入电路板。

2. 防止震动电子称对外部震动较为敏感，因此在使用过程中应尽量避免外部震动的干扰。

特别是在称重时，应保持平台的稳定，避免突如其来的震动导致称重不准确。

3. 正确使用电源使用电子称时，应使用稳定的电源来供电，避免电压幅度较大或者电源波动过大引起的问题。

同时，应注意保持电源线的连接良好，避免松动或接触不良造成的故障。

电子秤安装调试步骤--马

电子秤安调培训一、100T电子秤现场联机安调流程1、电子秤运到安装位置后固定支脚。

2、通常安装电子秤的设备都把电机侧作为进口，这样增加了进口的长度。

顶屏显正对着进口方向。

3、打开100T电控箱侧顶罩板，把穿墙式航空插头固定在顶罩板的圆孔上。

4、联线：电子秤引出线6条，加一条W14线缆共计7条。

W18接入设备穿墙式插头的下端；W17连接D型插座的屏显； W4接电器控制箱的K1M接口；白线9针D型头接W14并用扎带绑扎固定避免松脱；W14（接工控机）接工控机串口卡的P2；电源线接入外电源（上电时）；W5脚踏开关放在操作台下面；5、安装2个屏显：带航空插头的屏显用M4×50的螺钉固定在设备进口顶端，航空插头和穿墙式插头对插；W17线缆连接的屏显用M4×30的螺钉固定随机配送的钢板后立在桌面上；6、拆除电子秤两侧不锈钢罩板，松开并取下上下秤体固定垫木的螺栓用随机附带的千斤顶从4角顶起上秤体，取出垫木，使上秤体平行下秤体落在称重传感器上。

上电后，任意取一重物分别放在电子秤上表面的4个角上，称重显示应该一致。

7、安装电子秤外罩板，注意：外罩板不能碰触下秤体，否则会影响称重数值的准确。

8、登录OIS管理员用户，在高级管理中打开电子秤功能，OIS软件界面出现电子秤操作窗口。

调整进出口方向和按键方向使电子秤、主机传送带方向、出图方向、键盘按键方向一致。

9、称重显示：OIS软件称重显示和2个屏显显示数据应该一致。

附图：电子秤：2个屏显：穿墙式插头：电子秤线缆：桌面屏显固定板：上下秤体间的垫木：主机：（带航插的屏显安装到电控箱侧的顶板上）电控箱：二、电子秤传感器安装与调试（一）车间内传感器的安装方法1、将四个传感器安装支腿后，用M12×50螺栓及弹垫、平垫固定在秤体下架四角传感器的相应安装位置上。

在四个传感器的受力箭头指示面分别标记出1、2、3、4字样——以胶带机电子称重系统仪表控制器安装位置为参照物，其右侧所安装的称重传感器受力箭头指示面标记为1，依此类推，以顺时针方向标识其它称重传感器就是2、3、4。

地磅安装与调试

浅谈电子地磅接线盒的安装与调试分享到编辑文章上海电子地磅接线盒相信大家都不陌生，通常我们在电路线头比较多的地方采用接线盒作为过渡，将电线与接线盒连接，主要对电路起到了一定的保护作用。

电子地磅内部电路较为复杂，因此也要用到接线盒，因为这样可以保护电路，某些特殊型号还配备了防水接线盒和防爆接线盒以满足各种场合下的正常使用。

下面笔者就带大家一起来了解下电子地磅接线盒的安装与调试，希望对您能有所帮助。

1、电子地磅接线盒安装* 将接线盒固定在秤体的合适位置,打开接线盒上盖。

* 将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按 4.4.5* 所给的接线图将所有电缆连接好，完成后将所有的螺母拧紧。

不用的* 接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。

* 将所有电缆线的外屏蔽接到接线盒的接地柱上。

2、上海电子地磅接线盒调试根据传感器的输出信号大小，参照接线图，调整相应的电位器。

（注意：电位器不要调过头）调试好后应将接线盒上盖盖上，并用螺丝拧紧。

3、电子地磅接线盒接线1、对于使用不同数量传感器的衡器，其传感器标号可能不一样，接线时，请参阅衡器的接线图。

2、凡标注EXE或EXC均指激励电压，视生产厂家而别。

接线盒出厂时都处于中间位置，一台新安装的衡器调试四角误差时，由于基础每个承载点不平衡，调角时往往造成时间上的浪费，接线盒居中位置错乱。

4、电子地磅接线盒调平方法：KL-S调输出型：将万用表调至20KΩ档，把J1总线信号输出端+SIG和-SIG短路，万用表表笔依次接在每一个传感器接线端子的+SIG和-SIG处，调节每一个相对应得的电位器使万用表显示4.545KΩ，调试完所有对应的电位器。

KL-J调激励型：* 表调至200Ω档，一支表笔接在J1总线+EXE端，另一支表笔依次接在每一个传感器分路的+EXE端，调节每一个相对应得电位器使万用表显示10Ω，调试完所有对应的电位器。

* 用表调至200Ω档，一支表笔接在J1总线-EXE端，另一支表笔依次接在每一个传感器分路的-EXE端，调节每一个相对应得电位器使万用表显示10Ω，调试完所有对应的电位器。

电子秤电路设计与制作

电子秤电路设计与制作实验报告姓名：学号：指导老师：通信与信息工程学院电子秤电路设计指导书一、实验目的：本实验要求学生设计并制作一个电子秤电路，要求能测量重量在0～200g 间的物体，输出为电压信号，通过调节电路使电压值为对应的重量值，电压量纲mv改为重量纲g即成为一台原始电子秤。

二、基本原理：基本思路总体设计思路如图1所示，所测重量经过转换元件转换为电阻变化，再经过测量电路转化为电压变化，经过放大电路放大调节后输出显示得到所需信号。

图1 基本设计思路电阻应变式传感器本设计主要通过电阻应变式传感器实现。

电阻应变式传感器是利用电阻应变片将应变转换为电阻的变化，实现电测非电量的传感器。

传感器由在不同的弹性敏感元件上粘贴电阻应变片构成，当被测物理量作用在弹性敏感元件上时，弹性敏感元件产生变形，并使附着其上的电阻应变片一起变形，电阻应变片再将变形转换为电阻值的变化。

应变式电阻传感器是目前在测量力、力矩、压力、加速度、重量等参数中应用最广泛的传感器之一。

1、弹性敏感元件物体在外力作用下而改变原来尺寸或形状的现象称为变形，而当外力去掉后物体又能完全恢复其原来的尺寸和形状，这种变形称为弹性变形。

具有弹性变形特性的物体称为弹性元件。

弹性敏感元件是指元件在感受到力、压力、力矩、振动等被测参量时，能将其转换成应变量或位移量，弹性敏感元件可以把被测参数由一种物理状态转换为另一种所需要的物理状态。

2、电阻应变片对于一段长为L，截面积为S，电阻率为ρ的导体，未受力时电阻为 R = ρ，在外力的作用下，电阻丝将会被拉伸或压缩，导体的长度L、截面积S以及电阻率ρ等均将发生变化，从而导致其电阻值发生变化，这种现象称为“电阻应变效应”。

利用金属或半导体材料电阻丝的应变电阻效应，可以制成测量试件表面应变的敏感元件。

为在较小的尺寸范围内感受应变，并产生较大的电阻变化，通常把应变丝制成栅状的应变敏感元件，即电阻应变片，通常由敏感栅、基底、盖片、引线和黏结剂等组成。

称重仪DZK-S2简要说明

电梯载荷（显示）控制仪接线方法及简单调试说明DZK-S2型一、接线方法：1、供电：推荐使用交流220V供电电源。

若采用24VD.C供电时，注意电源的正负端，在仪器右边接线端子中，7脚接正，8脚接负。

注：交流220V和24VD.C电源不得同时接入使用。

否则将会烧毁仪器。

2、左边8个接线端子接触点输出，步骤如下：（1）6-8脚是超载常闭、常开触点输出，7脚是公共端；（2）3-5脚是满载常闭、常开触点输出，4脚是公共端；（3）1-2脚是轻载常开触点输出。

3、右边9个接线端子接上行、平层、开门、力矩补偿信号，步骤如下：（1）上行信号连接：将电梯上行信号接到仪器右边1、2脚，输入12~24V直流电压，1脚正、2脚负。

如果是触点信号，需将仪器7脚与1脚连接，8脚与上行触点串联，再与仪器2脚连接。

（若没有合适的上行信号，可不接，仪器会自动转到通过重力识别运行方向）（2）平层信号连接：将电梯平层信号接到仪器右边3、4脚，输入12~24V直流电压，3脚正、4脚负，如果是触点信号，需将仪器7脚与3脚连接，8脚与平层触点串联，再与仪器4脚连接。

（3）开门信号连接：将电梯开门信号接到仪器右边5、6脚，输入12~24V直流电压，5脚正、6脚负，如果是触点信号，需将仪器7脚与5脚连接，8脚与开门触点串联，再与仪器6脚连接。

（4）力矩补偿连接，需要力矩补偿信号时，请将8、9脚直接与变频器连接，距离远时将1K电阻移到变频器端。

以上接线方法可参照《安装使用手册》P12图10a和P15图11a。

注：提升高度超过20米（六层以上）的高层电梯，需接入上行、平层、开门三个信号。

仪器通过“自学习”操作，实现附重误差补偿，精确检测。

低层电梯可不接任何信号或只接开门信号，仪器开关设在【选项】位置，可直接进行检测。

二、调试步骤：（一）输入密码：输入密码后，才能进行其它项操作；仪器断电后，密码自然消失，若想对仪器重新进行设定，需要重做此项。

具体操作如下：A、开关扳在【选项】位置；B、按动【清零】开关，使上排数码显示为“01”；C、开关扳上至【设定】位置；D、按动【清零】开关，使下排数码显示为“206”；E、开关扳回至【选项】位置，密码指示灯闪烁即表示操作正确。
