渗透结晶材料88生产配方
渗透结晶防水配方

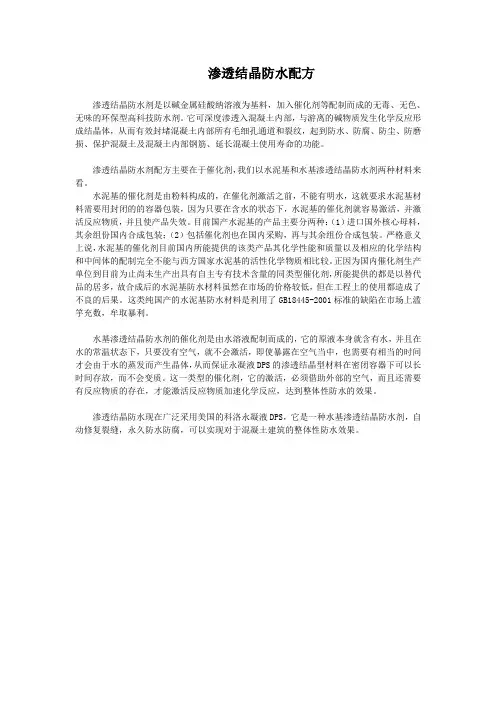

渗透结晶防水配方渗透结晶防水剂是以碱金属硅酸纳溶液为基料，加入催化剂等配制而成的无毒、无色、无味的环保型高科技防水剂。
它可深度渗透入混凝土内部，与游离的碱物质发生化学反应形成结晶体，从而有效封堵混凝土内部所有毛细孔通道和裂纹，起到防水、防腐、防尘、防磨损、保护混凝土及混凝土内部钢筋、延长混凝土使用寿命的功能。
渗透结晶防水剂配方主要在于催化剂，我们以水泥基和水基渗透结晶防水剂两种材料来看。
水泥基的催化剂是由粉料构成的，在催化剂激活之前，不能有明水，这就要求水泥基材料需要用封闭的的容器包装，因为只要在含水的状态下，水泥基的催化剂就容易激活，并激活反应物质，并且使产品失效。
目前国产水泥基的产品主要分两种：（1）进口国外核心母料，其余组份国内合成包装；（2）包括催化剂也在国内采购，再与其余组份合成包装。
严格意义上说，水泥基的催化剂目前国内所能提供的该类产品其化学性能和质量以及相应的化学结构和中间体的配制完全不能与西方国家水泥基的活性化学物质相比较。
正因为国内催化剂生产单位到目前为止尚未生产出具有自主专有技术含量的同类型催化剂，所能提供的都是以替代品的居多，故合成后的水泥基防水材料虽然在市场的价格较低，但在工程上的使用都造成了不良的后果。
这类纯国产的水泥基防水材料是利用了GB18445-2001标准的缺陷在市场上滥竽充数，牟取暴利。
水基渗透结晶防水剂的催化剂是由水溶液配制而成的，它的原液本身就含有水，并且在水的常温状态下，只要没有空气，就不会激活，即使暴露在空气当中，也需要有相当的时间才会由于水的蒸发而产生晶体，从而保证永凝液DPS的渗透结晶型材料在密闭容器下可以长时间存放，而不会变质。
这一类型的催化剂，它的激活，必须借助外部的空气，而且还需要有反应物质的存在，才能激活反应物质加速化学反应，达到整体性防水的效果。
渗透结晶防水现在广泛采用美国的科洛永凝液DPS，它是一种水基渗透结晶防水剂，自动修复裂缝，永久防水防腐，可以实现对于混凝土建筑的整体性防水效果。
结晶渗透型防水材料及水溶性聚氨酯化学灌浆材料

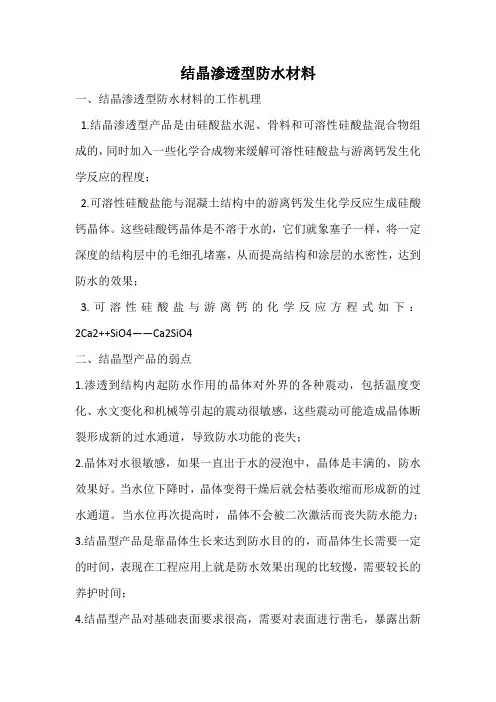

结晶渗透型防水材料一、结晶渗透型防水材料的工作机理1.结晶渗透型产品是由硅酸盐水泥、骨料和可溶性硅酸盐混合物组成的，同时加入一些化学合成物来缓解可溶性硅酸盐与游离钙发生化学反应的程度；2.可溶性硅酸盐能与混凝土结构中的游离钙发生化学反应生成硅酸钙晶体。
这些硅酸钙晶体是不溶于水的，它们就象塞子一样，将一定深度的结构层中的毛细孔堵塞，从而提高结构和涂层的水密性，达到防水的效果；3.可溶性硅酸盐与游离钙的化学反应方程式如下：2Ca2++SiO4——Ca2SiO4二、结晶型产品的弱点1.渗透到结构内起防水作用的晶体对外界的各种震动，包括温度变化、水文变化和机械等引起的震动很敏感，这些震动可能造成晶体断裂形成新的过水通道，导致防水功能的丧失；2.晶体对水很敏感，如果一直出于水的浸泡中，晶体是丰满的，防水效果好。
当水位下降时，晶体变得干燥后就会枯萎收缩而形成新的过水通道。
当水位再次提高时，晶体不会被二次激活而丧失防水能力；3.结晶型产品是靠晶体生长来达到防水目的的，而晶体生长需要一定的时间，表现在工程应用上就是防水效果出现的比较慢，需要较长的养护时间；4.结晶型产品对基础表面要求很高，需要对表面进行凿毛，暴露出新鲜的混凝土糙牙，这样才能保证晶体的顺利生长与渗透，因此表面处理费时费力；5.结晶型产品在结构表面不形成涂层，容易受到外力破坏。
推荐的水泥基渗透结晶防水涂料品牌有：国内的如中核CN2000，帕斯卡，国外的如赛博思，凯顿，澎内传等。
单组份水溶性聚氨酯化学灌浆材料（WPU）一、产品简介单组份水溶性聚氨酯化学灌浆材料是由亲水性聚醚多元醇与异氰酸酯反应而成的未端含有异氰酸根基团的一种高分子化学灌浆材料。
该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是一种新型防水堵漏高压灌注材料。
二、产品特点1、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。
渗透结晶型防水材料配方及性能研究
土渗漏的根本原因 QKR。 因此， 如果能在混凝土基体的毛细孔 和微裂纹中生长出不溶晶体，将毛细孔通道和微裂纹堵 塞， 就能提高混凝土的防水、 抗渗能力， 水泥基渗透结晶型 防水涂料就是利用这一原理来达到防水目的的。 这种防水
@= !"# =<<>?@@
研究与应用
$ &(&
实验 实验原料 配制涂料所用原料
6-<>5( :< 6<7=</(? :-5 !" 6575(:@A+>5? =5475+A85 649>:+88&B+C :&<( :9=5 *+:54=4<<D 7+:54&+8E 3-5 <=:&7/7 =4<=<4:&<( <D :-5
*+:54=4<<D 7&F:/45> &(68/?&() 6575(: +(? >+(?> *+> <A:+&(5? D4<7 :-5 45>/8>: <D :-5 +(+89>&> <D /(&D<47 ?5>&)(E G:> =4<=54:&5>
且第二次未进行水养； 性能测 二次抗渗养护龄期为 &) A ， 试的养护龄期为 *- A ， 且均在水中养护） 。
&(&(&
&(*()
性能测试
（重 庆 腾 辉 地 维 水 泥 厂 生 产 ） ， 精制石 0(1 )*(.2 水 泥 ， 活 性 助 剂 !， 络合剂 $ 和活性物 英砂 （粒 度 ： /’3&)’ 目 ） 质 % 。其中 ! 、 $、 % 均为白色粉末。
渗透结晶材料

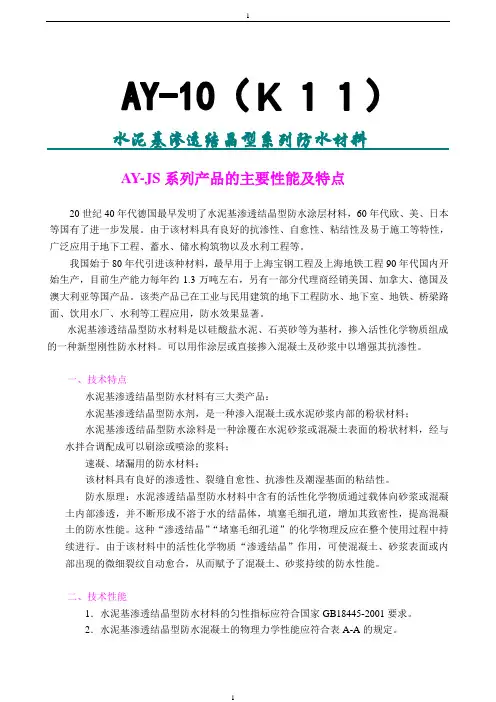

水泥基渗透结晶型系列防水材料AY-JS系列产品的主要性能及特点20世纪40年代德国最早发明了水泥基渗透结晶型防水涂层材料，60年代欧、美、日本等国有了进一步发展。
由于该材料具有良好的抗渗性、自愈性、粘结性及易于施工等特性，广泛应用于地下工程、蓄水、储水构筑物以及水利工程等。
我国始于80年代引进该种材料，最早用于上海宝钢工程及上海地铁工程90年代国内开始生产，目前生产能力每年约1.3万吨左右，另有一部分代理商经销美国、加拿大、德国及澳大利亚等国产品。
该类产品已在工业与民用建筑的地下工程防水、地下室、地铁、桥梁路面、饮用水厂、水利等工程应用，防水效果显著。
水泥基渗透结晶型防水材料是以硅酸盐水泥、石英砂等为基材，掺入活性化学物质组成的一种新型刚性防水材料。
可以用作涂层或直接掺入混凝土及砂浆中以增强其抗渗性。
一、技术特点水泥基渗透结晶型防水材料有三大类产品：水泥基渗透结晶型防水剂，是一种渗入混凝土或水泥砂浆内部的粉状材料；水泥基渗透结晶型防水涂料是一种涂覆在水泥砂浆或混凝土表面的粉状材料，经与水拌合调配成可以刷涂或喷涂的浆料；速凝、堵漏用的防水材料；该材料具有良好的渗透性、裂缝自愈性、抗渗性及潮湿基面的粘结性。
防水原理：水泥渗透结晶型防水材料中含有的活性化学物质通过载体向砂浆或混凝土内部渗透，并不断形成不溶于水的结晶体，填塞毛细孔道，增加其致密性，提高混凝土的防水性能。
这种“渗透结晶”“堵塞毛细孔道”的化学物理反应在整个使用过程中持续进行。
由于该材料中的活性化学物质“渗透结晶”作用，可使混凝土、砂浆表面或内部出现的微细裂纹自动愈合，从而赋予了混凝土、砂浆持续的防水性能。
二、技术性能1．水泥基渗透结晶型防水材料的匀性指标应符合国家GB18445-2001要求。
2．水泥基渗透结晶型防水混凝土的物理力学性能应符合表A-A的规定。
表2-7-36 掺水泥基渗透结晶型防水剂混凝土的物理国力学性能3．水泥基渗透结晶型防水涂层的性能应符合GB18445-2001规定。
88结晶活性母料介绍
倍耐克88结晶活性母料一．应用作为水泥基渗透结晶材料的核心原料。
作为添加剂用于水泥基材料或水泥制品的防水和防护。
将结晶活性母料按水泥重量的1.5~6%掺入水泥中，可使水泥素浆、水泥砂浆和混凝土抗渗压力增强200~500倍，并防止其产生盐析、返碱现象，延长其使用寿命，同时又不会降低的强度。
二．封堵原理在水泥水化过程中，有水的情况下，活性分子溶于水，并随水带入空隙。
随着PH值下降，在水泥（硅酸盐）的催化下，活性质渗入水泥素浆（或水泥砂浆、混凝土）空穴中逐步聚合，产生结晶体，活性物质所产生的结晶体为松散性的针状组织，不能因渗透结晶而提高混凝土的强度，但大分子或高分子的结晶体含有较多的疏水基团，不仅对基层缺陷起到填充阻水作用，还因为结晶体的疏水性而大大增强了对液态水的抗渗性能。
因水泥的固化速度比活性材料的结晶速度快，所以有很大一部分活性并被封堵在水泥制品中并未聚合或只产生低聚现象，这样使水泥制品仍具有一定的活性，一旦水泥制品出现开裂，在潮湿或含水的情况下，其活性材料自动释放出来，可再次随水带入裂缝中逐渐进一步聚合产生稳定的结晶体以封堵水的通道，从而起到自动弥补缺陷的作用，防水性随时间增强，使防水能力达到最高。
三．结晶体的形成结晶活性母料中含有丰富的活性质（NaO—R—OH），分子量小，同时含有疏水基团（—R—）和亲水基团（—OH），其亲水性大于疏水性，可溶于水，在干燥环境中不发生缩聚结晶现象，而在潮湿环境中发生缩聚结晶现象，形成结晶体[（—O—R—）2n]反应式如下：nNaO—R—OH+ nNaO—R—OH→（—O—R—）2n + 2n NaOH2NaOH +CO2→ Na2CO3 + H2O由此可见，随着n的增大，结晶体[（—O—R—）2n]分子量增大，亲水基团少，疏水性大于亲水性，不溶于水，在基层缺陷处（裂纹或空隙）优先形成。
试验表明，纯活性质粉末质轻而刺鼻，易溶于水，水溶液呈强碱性，PH值≥12，活性质粉末在干燥的碱性（PH值＞7）环境中，稳定性好，不发生缩聚反应。
飞隆王水泥基渗透结晶型防水母料

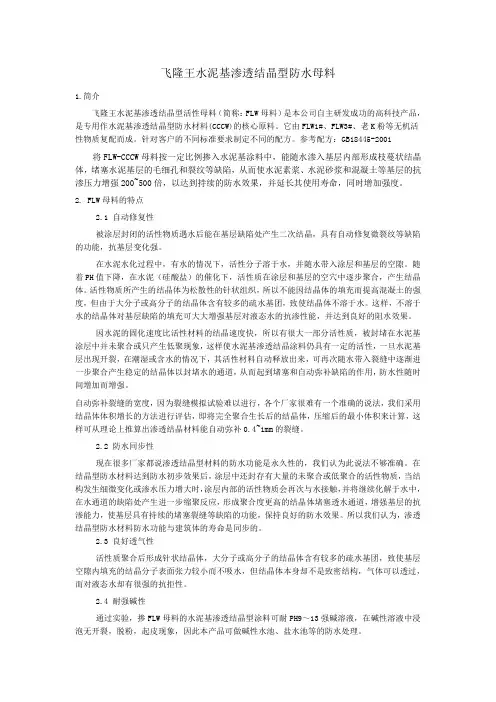

飞隆王水泥基渗透结晶型防水母料1.简介飞隆王水泥基渗透结晶型活性母料（简称：FLW母料）是本公司自主研发成功的高科技产品，是专用作水泥基渗透结晶型防水材料(CCCW)的核心原料。
它由FLW1#、FLW3#、老K粉等无机活性物质复配而成。
针对客户的不同标准要求制定不同的配方。
参考配方：GB18445-2001将FLW-CCCW母料按一定比例掺入水泥基涂料中，能随水渗入基层内部形成枝蔓状结晶体，堵塞水泥基层的毛细孔和裂纹等缺陷，从而使水泥素浆、水泥砂浆和混凝土等基层的抗渗压力增强200~500倍，以达到持续的防水效果，并延长其使用寿命，同时增加强度。
2. FLW母料的特点2.1 自动修复性被涂层封闭的活性物质遇水后能在基层缺陷处产生二次结晶，具有自动修复微裂纹等缺陷的功能，抗基层变化强。
在水泥水化过程中，有水的情况下，活性分子溶于水，并随水带入涂层和基层的空隙。
随着PH值下降，在水泥（硅酸盐）的催化下，活性质在涂层和基层的空穴中逐步聚合，产生结晶体。
活性物质所产生的结晶体为松散性的针状组织，所以不能因结晶体的填充而提高混凝土的强度，但由于大分子或高分子的结晶体含有较多的疏水基团，致使结晶体不溶于水。
这样，不溶于水的结晶体对基层缺陷的填充可大大增强基层对液态水的抗渗性能，并达到良好的阻水效果。
因水泥的固化速度比活性材料的结晶速度快，所以有很大一部分活性质，被封堵在水泥基涂层中并未聚合或只产生低聚现象，这样使水泥基渗透结晶涂料仍具有一定的活性，一旦水泥基层出现开裂，在潮湿或含水的情况下，其活性材料自动释放出来，可再次随水带入裂缝中逐渐进一步聚合产生稳定的结晶体以封堵水的通道，从而起到堵塞和自动弥补缺陷的作用，防水性随时间增加而增强。
自动弥补裂缝的宽度，因为裂缝模拟试验难以进行，各个厂家很难有一个准确的说法，我们采用结晶体体积增长的方法进行评估，即将完全聚合生长后的结晶体，压缩后的最小体积来计算，这样可从理论上推算出渗透结晶材料能自动弥补0.4~1mm的裂缝。
渗透结晶方案
水泥基渗透结晶型防水材料施工方案Ⅰ北京金盾时代建筑防水工程有限责任公司二OO八年五月十二日一、编制依据：1、工程相关文件,设计图纸;2、施工现场条件和实地勘察资料;3、《中华人民共和国国家标准》建筑防水材料；二、工程概况：1、工程地址：2、工程名称：3、材料选择：防水为水泥基渗透结晶型防水涂料三、水泥基渗透结晶型防水材料的性能及作用机理的涂层厚度国外资料一般在0.5～1.5毫米范围内，我国规范规定是应不小于0.8毫米。
只要基层水泥混凝土中存在着水介质与氢氧化钙，涂层中的活性化学物质就可能不断与之发生物理化学作用，生成结晶体，并可膨胀到0.3毫米，即高于混凝土毛细管径的最大尺寸（通常为0.01毫米），堵塞毛细孔道与微细裂纹，与基层混凝土一起形成一个整体防水。
水泥基渗透结晶型防水涂料中的化学活性物质与混凝土基层中的水与氢氧化钙的反应可持续一个月，达到最高的效果。
在16兆帕压力下，普通混凝土可渗透到150毫米；在40兆帕压力下，9星期硅粉混凝土渗透深度可能小于25毫米。
水泥基渗透结晶型防水材料的活性与渗透深度取决于材料中活性化学物质的含量、基层混凝土的密实程度、水分、氢氧化钙浓度与周围环境的温湿度等条件。
水泥基渗透结晶型防水涂料与其它有机或无机防水涂料不同之处，是其渗透结晶后涂层与基层混凝土成为一体,形成整体防水与永久防水，而不是仅形成“外套”，涂层与基层混凝土虽粘合一起，但还是“两张皮”，日久天长，在外界环境作用下，还是会分离的。
四、主要优点•永久性：水泥基渗透结晶型防水材料防水的主要原理就是混凝土在活性化学物质的作用下发生二次水化反应，生成不溶于水的结晶体从而堵塞混凝土的毛细孔实现防１水的目的，这些结晶体与混凝土的寿命是同步的，所以它能起到永久性防水的作用。
•自身修复性：经防水涂料处理后的混凝土，若干年后如因某些原因导致混凝土微裂，一经有水渗入就会重新激活原活性化学物质，在混凝土内部继续发生二次水化反应，生成枝蔓状晶体，从而修复混凝土微裂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渗透结晶材料生产配方
渗透结晶型88母料的生产配方（重量比）
母料：2～4.5
泡花碱（2.0模数）：2～3（根据水泥性能确定是否添加）
可再分散乳胶粉：0.3～0.8
减水剂：0.3
石英砂（80～100目）：10～30
42.5 普硅水泥剩余量
说明：
1、泡花碱作用为调节产品的初凝时间，可再分散乳胶粉可以提高产品的施工性能，方便涂
刷。
当施工水灰比过大时可防止涂层脱粉。
2、减水剂可以提高产品的抗折抗压强度，施工时可以减少水的用量。
3、建议所有原料应分几次均匀倒入悬臂双螺旋锥形混合机中。
在室温，空气中相对湿度不
大于65%环境下搅拌30～40分钟，返料2～3次，充分搅拌均匀，出料包装。
4、施工搅拌时可能有气泡产生，这是正常现象，一般情况下搅拌3～5分钟，涂料成黏稠
状。
施工时基面应充分湿润，但不能有明水。
施工时第一遍水灰比为；水：粉料=（0.38～0.42）：1
施工时第二遍水灰比为；水：粉料=（0.32～0.36）：1
当第一遍涂刷水灰比过大时，可能会有脱粉现象，第二遍涂刷时适当减少水的掺量可解决脱粉现象。
5、涂刷时不能太厚或太薄，一般涂刷两遍的厚度为0.8~1.2mm；涂刷过厚时容易开裂，在
保证涂层强度的前提下可适当提高石英砂的掺量。
6、水泥为425普通硅酸盐水泥。
7、渗透结晶材料国家标准为:GB 18445—2001；
8、推荐送检水灰比：水：粉料=（0.25～0.33）：1
9、如有什么问题可以随时交流，电话：
注意事项：
1、不能使用久存水泥，水泥不能有回潮，结块现象，石英砂也必须是干燥的。
2、88母料有吸潮现象，没生产完的88母料应密封保存。
3、成品包装时必须加塑料袋，避免回潮，包装时间不宜超过2小时。
此配方公供参考，材料因地而异（主要是水泥），配方会有些差异。
通过调试您可以找到合适的生产配方。
如有问题我们随时期待与您的沟通共商解决之道。
寿光市宝龙防水材料有限公司。
