与非门作为与门、非门教案示例
与非门实验报告
与非门实验报告与非门实验报告一、实验背景和目的与非门是基本的逻辑门之一，它是由两个晶体管组成的，可以实现“与”和“非”的逻辑运算。
本实验的目的是通过实际搭建与非门电路，掌握与非门的基本原理和应用。
二、实验原理1. 与非门的原理与非门是由一个与门和一个反相器组成的。
与门有两个输入端A和B，一个输出端Y。
当A和B同时为高电平时，与门的输出为高电平；否则，输出为低电平。
反相器的作用是将与门的输出反转，即当与门输出低电平时，反相器的输出为高电平；当与门输出高电平时，反相器的输出为低电平。
因此，与非门的输出与输入的逻辑反相。
2. 电路图与非门的电路图如下所示：```circuitVcc|R1|A -------+--- Y|R2 || |B -----+|GND```三、实验步骤1. 搭建与非门电路根据电路图，利用两个晶体管、两个电阻和一个电源搭建与非门电路。
2. 测试与非门功能将输入端A和B分别接入高电平和低电平，观察输出端Y的电平变化。
将输入端A和B分别接入低电平和高电平，观察输出端Y的电平变化。
将输入端A和B同时接入高电平，观察输出端Y的电平变化。
将输入端A和B同时接入低电平，观察输出端Y的电平变化。
四、实验结果和分析根据实验步骤，我们搭建了与非门电路，并进行了功能测试。
测试结果如下：- 当输入端A和B分别接入高电平和低电平时，输出端Y的电平为高电平。
- 当输入端A和B分别接入低电平和高电平时，输出端Y的电平为高电平。
- 当输入端A和B同时接入高电平时，输出端Y的电平为低电平。
- 当输入端A和B同时接入低电平时，输出端Y的电平为高电平。
根据测试结果可知，与非门的输出与输入的逻辑相反，符合与非门的原理。
五、实验总结通过本次实验，我们成功搭建了与非门电路，并测试了其功能。
通过实验，我们对与非门的原理和应用有了更深入的理解。
与非门在数字电路中有着广泛的应用，例如用于加法器、减法器、多路选择器等电路的设计。
与非门作为与门、非门教案示例【DOC范文整理】
与非门作为与门、非门教案示例详细介绍：教学目的初步认识与非门可以代替与门、非门。
实验器材T065或74LS00型二输入端四与非门集成电路两块，100欧定值电阻1只，GD55—2型发光二极管1只，常闭按钮开关两个，一号干电池三节，G42—20A型光敏电阻1只。
教学过程．复习我们已经学过了与门、非门、与非门三种门电路，同学们还记得与门、非门、与非门使电路闭合的条件吗？同学们边回答，老师边板书：与非门是最常见的门电路，这是因为不但它本身很有用而且在没有专用的非门、与门时，可以用与非门来分别代替它们。
今天我们就学习如何把与非门作为与门、非门使用。
板书：．进行新用与非门作为非门同学们，现在我们研究只应用与非门的一个输入端A，另一个输入端B空着，这个与非门的开关条件。
问：把这个与非门的A与低电位相接时，它的输出端是高电位还是低电位？把它当作一个电路的开关，此时电路是开的，还是关的？问：把这个与非门的A与高电位相接时，它的输出端是高电位还是低电位？这个开关电路是开的，还是关的？问：这样使用与非门，这个与非门可不可以看作是个非门？板书：它的输出端是高电位还是低电位？第二个非门的输出端是高电位，还是低电位？发光二极管是亮，还是不亮？问：没有光照射光敏电阻时，左边的非门的A端是低电位还是高电位？为什么？它的输出端是高电位还是低电位？第二个非门的输出端是高电位还是低电位？发光二极管亮还是不亮？好了，同学们开始实验，检验一下我们的分析是否正确。
实验后，老师点明，这实际是夜明灯的电路。
用与非门作为与门教师边在黑板上画门电路边说：现在有两个与非门，把第二个与非门作为非门使用，并且把非门的输入端与个与非门的输出端相接，我们分析这个门电路的开关条件：只要有一个输入端是低电位，非门的输入端就是高电位，这个门电路的输出端是低电位。
板书：在前面学习与门时，我们已经看到把两个常闭按钮开关分别装在汽车的前后门，通过与门电路可以实现只有在两个车门都关紧时，汽车才能开动。
与非门作为与门非门教案示例
与非门作为与门非门教案示例教学目标：1.了解与门和非门的基本概念和工作原理。
2.掌握与门和非门的真值表和逻辑符号表示法。
3.能够设计与门和非门电路。
4.理解与门和非门在数字电路中的应用。
教学内容：一、引入与门和非门的概念（15分钟）1.通过示意图和简单的例子引入与门和非门的概念，解释它们的基本作用和功能。
2.讨论与门和非门在现实生活中的应用，如计算机、电子器件等。
二、讲解与门的工作原理（20分钟）1.介绍与门的输入、输出和真值表。
2.通过示例解释与门的工作原理，包括输入端和输出端的关系。
3.使用逻辑符号表示与门的输入、输出关系。
三、讲解非门的工作原理（20分钟）1.介绍非门的输入、输出和真值表。
2.通过示例解释非门的工作原理，包括输入端和输出端的关系。
3.使用逻辑符号表示非门的输入、输出关系。
四、设计与门和非门电路（30分钟）1.讲解与门和非门的电路图示例。
2.通过示例解释与门和非门的电路设计步骤，包括确定输入、输出端口和电路元件的选择。
3.让学生根据给定的输入和输出需求设计与门和非门电路。
五、与门和非门在数字电路中的应用（25分钟）1.讲解与门和非门在数字电路中的基本应用。
2.通过示例解释与门和非门在数字电路中的工作和作用，如与非门的作用是将输入信号取反。
3.让学生根据给定的数字电路需求，应用与门和非门设计数字电路。
六、应用扩展（15分钟）1.让学生思考如何应用与门和非门设计更复杂的数字电路，如加法器、译码器等。
2.引导学生在计算机科学中的实际应用中思考与门和非门的重要性和作用。
3.让学生进行小组讨论，分享自己的思考和观点。
七、总结与评价（15分钟）1.让学生对与门和非门的工作原理、电路设计和应用进行总结。
2.让学生回答与门和非门在数字电路中的作用和意义。
3.评价学生对与门和非门的理解和掌握程度。
教学方法：1.引入与门和非门的概念时采用示意图和简单的例子进行解释，直观易懂。
2.在讲解与门和非门的工作原理时，通过示例和真值表来帮助学生理解。
与非门教案
与非门教案非门教案是指一种在计算机科学中常用的逻辑门类型，它由两个输入引脚和一个输出引脚组成。
非门的输出与输入相反，即当输入为0时，输出为1，输入为1时，输出为0。
与非门（NAND gate）在数字电路设计中具有重要的作用。
它可以实现与门（AND gate）、或门（OR gate）和非门（NOT gate）的功能，被广泛应用于各种逻辑电路的设计中。
与非门教案是为了帮助学生理解和应用与非门的原理和功能而设计。
通过这个教案，学生可以了解与非门的输入输出关系、逻辑运算和真值表的概念，并通过实际的电路图和逻辑表达式的编写来掌握与非门的使用方法。
教案可以包括以下几个部分：1. 引入与非门的概念：通过引导学生思考两个或多个输入引脚和一个输出引脚之间的关系，引入与非门的基本概念。
可以通过生活中的例子或实际应用场景来说明与非门的作用。
2. 逻辑运算和真值表：介绍与非门的逻辑运算规则，以及真值表的概念和编写方法。
通过示例和练习让学生熟悉与非门的输入输出关系和逻辑运算规则。
3. 与非门的应用：讲解与非门的应用场景，如在计算机内存芯片、CPU和逻辑电路中的使用。
通过实际的电路图和逻辑表达式的编写来演示与非门的使用方法。
4. 实际操作与实验：提供一些实际的电路实验，让学生自己动手搭建与非门电路，并观察和记录输入输出的变化。
通过实际操作和实验，加深学生对于与非门的理解和应用能力。
通过以上教学内容的设计和实施，学生可以逐步掌握与非门的原理和功能，并能够独立地设计和实现简单的逻辑电路。
这种针对与非门的教案能够帮助学生提高他们在计算机科学和电路设计方面的知识和技能，培养他们的创新思维和实践能力。
用与非门设计逻辑电路

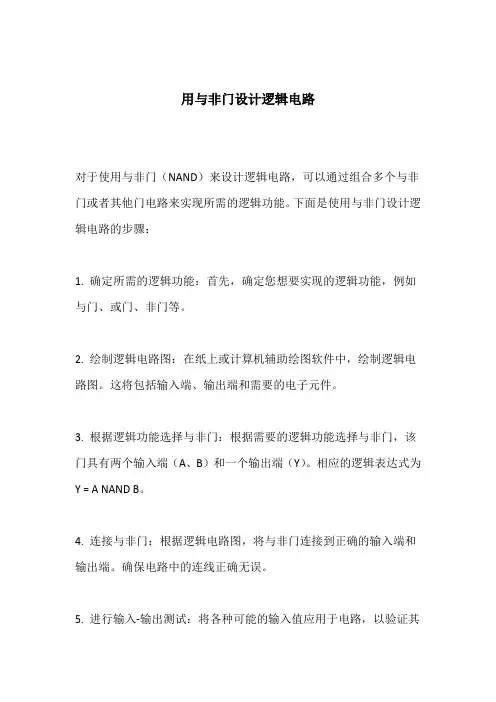

用与非门设计逻辑电路
对于使用与非门（NAND）来设计逻辑电路，可以通过组合多个与非门或者其他门电路来实现所需的逻辑功能。
下面是使用与非门设计逻辑电路的步骤：
1. 确定所需的逻辑功能：首先，确定您想要实现的逻辑功能，例如与门、或门、非门等。
2. 绘制逻辑电路图：在纸上或计算机辅助绘图软件中，绘制逻辑电路图。
这将包括输入端、输出端和需要的电子元件。
3. 根据逻辑功能选择与非门：根据需要的逻辑功能选择与非门，该门具有两个输入端（A、B）和一个输出端（Y）。
相应的逻辑表达式为Y = A NAND B。
4. 连接与非门：根据逻辑电路图，将与非门连接到正确的输入端和输出端。
确保电路中的连线正确无误。
5. 进行输入-输出测试：将各种可能的输入值应用于电路，以验证其
输出是否符合预期的逻辑功能。
请注意，您可以根据需要重复上述步骤，并结合其他逻辑门电路（如或门、非门）和其它组合逻辑电路的构建来设计更复杂的逻辑电路。
应该清楚的是，使用与非门（或其他门电路）设计逻辑电路是一种传统的方法，而在实践中也存在更现代化和综合化的逻辑设计方法，如硬件描述语言（HDL）和逻辑设计软件工具。
这些方法提供了更高度的抽象和自动化，使逻辑设计更加方便和高效。
与非门的工作原理
与门和非门的工作原理1. 引言与门和非门是数字电路中最基本的逻辑门电路。
它们的工作原理对于理解数字电路和计算机的工作原理至关重要。
本文将详细解释与门和非门的工作原理，并通过实例说明它们在数字电路中的应用。
2. 与门（AND Gate）与门是最简单和最常见的逻辑门之一。
它比较两个输入位的值，并在两者都为1时输出1，否则输出0。
与门的符号是一个带有两个输入端和一个输出端的小圆圈，如下所示：___A ---| || & |--- XB ---|___|其中，A和B是输入位，X是输出位。
2.1. 真值表为了更好地理解与门的工作原理，我们可以绘制一个真值表，列出所有可能的输入组合以及对应的输出。
对于与门，真值表如下：A B X0 0 00 1 01 0 01 1 1从真值表可以看出，当A和B都是1时，输出X为1；其他情况下，输出X为0。
2.2. 逻辑公式除了真值表，我们也可以使用逻辑公式来表示与门的工作原理。
对于与门来说，逻辑公式可以写为：X = A AND B其中，AND表示逻辑与操作符。
2.3. 电路图与门的电路图有多种实现方式，其中一种常见的实现方式是使用晶体管。
下图展示了一个基于晶体管的与门电路：---- -----A ---| \ / || AND >---| NOT |------/ \ |B ---| -----|Vcc -+在这个电路中，AND门由两个晶体管组成。
当输入A和B都为高电平（通常是5V）时，两个晶体管都导通，使得输出X也为高电平。
而当输入A或B有一个或两个为低电平（通常是0V）时，至少一个晶体管不导通，输出X为低电平。
3. 非门（NOT Gate）非门是另一个基本的逻辑门，它只有一个输入位和一个输出位。
非门的工作原理很简单：当输入位为0时，输出位为1；当输入位为1时，输出位为0。
非门的符号是一个带有一个输入端和一个输出端的小圆圈，并带有一个弯曲的箭头，如下所示：___A ---| ||NOT|--- X---|其中，A是输入位，X是输出位。
高中物理逻辑电路问题教案
高中物理逻辑电路问题教案
一、课时内容
本课将学习逻辑电路的基本知识，包括逻辑门、逻辑表达式和逻辑电路的搭建等内容。
二、教学目标
1. 了解逻辑门的分类和特点。
2. 掌握逻辑表达式的编写和理解。
3. 能够根据逻辑表达式设计简单的逻辑电路。
三、课前准备
1. 教师准备逻辑门实物样品或图片，以及逻辑表达式案例。
2. 学生预习相关知识，了解逻辑电路的基本原理。
四、教学过程
1. 导入：简单介绍逻辑电路的概念，引导学生思考逻辑电路在现代科技中的应用。
2. 理论讲解：讲解逻辑门的种类（与、或、非门）及其功能和特点；介绍如何通过逻辑表达式描述逻辑运算的规则和方法。
3. 案例分析：以实际案例为例，演示如何根据逻辑表达式设计逻辑电路，让学生理解逻辑电路的搭建过程。
4. 实践操作：让学生分组合作，在实验室里用逻辑门实物或模拟软件搭建逻辑电路，并验证其逻辑表达式的正确性。
5. 总结回顾：总结本节课所学内容，强调逻辑电路在数字电子技术领域的重要性，并鼓励学生多进行实践操作，加强自己的能力。
五、课堂作业
1. 练习编写逻辑表达式，设计更复杂的逻辑电路。
2. 阅读相关物理书籍或资料，了解逻辑电路的发展及应用。
六、教学反思
通过本次课程的教学，让学生对逻辑电路有了更深入的了解，培养了他们的实践操作能力和逻辑思维能力。
同时，需要不断引导学生应用所学知识解决实际问题，促进他们的创新和发展。
与非门电路.doc说课稿
《与非门电路》说课稿尊敬的领导们、老师们，大家好：今天我说课的题目是《与非门电路》，下面我将从说教材、说学情、说教法、说学法、说教学过程、说板书设计、教学反思七个方面对我的教学设计进行阐述。
一、说教材《与非门电路》是高等教育出版社，张龙兴主编的《电子技术基础》第二版教材中的一个内容，位于教材的第161页。
在此之前，学生已学习了与门、或门、非门三类基本的门电路，这为过渡到本节内容学习起到铺垫作用，后面将学习复杂的组合逻辑门电路，所以本课内容在教材中起着承上启下的作用。
根据上述结构和内容分析，依据中职学生的实际情况，我确定了如下教学目标：1、知识目标：让学生掌握复合门电路的类型。
2、能力目标：培养学生分析能力和应用能力。
3、情感目标：让学生有正确的学习态度和养成良好的学习习惯；培养学生主动学习的意识，为学生提供一个积极的学习环境。
4、教学重点：复合门电路的逻辑联系。
5、教学难点：各门电路的逻辑联系，逻辑表达式与真值表的联系。
二、说学情本课程的对象为中职一年级电子电器专业学生，男生居多，年纪一般在十四、五岁左右，处于青春期，思维敏捷，个性强，追求时尚，学习基础差，大部分同学不爱学习，尤其对这门专业基础课一无所知。
为防止他们在学习过程中枯燥乏味、失去信心。
因此，在教学时我尽量从学生的生活实际出发，以未来工作的要求和社会的期望来引导他们，激发他们的学习兴趣。
三、说教法在教学中，不仅要使学生“知其然”，还要“知其所以然”。
为了讲清重点、难点，完成教学任务，达成教学目标，我着重采用讲授法、小组讨论法进行教学。
四、说学法我们常说：“现代的文盲不是不认识字的人，而是没有掌握学习方法的人”，所以我要求学生的学习分三步走：自主学习→合作学习→探究学习五、说教学过程本堂教学我将用1个课时的理论教学来完成。
在教学过程中我注重突出重点，条理清晰，从学生的生活实际出发，注重与学生的互动、交流，采用多媒体教学，最大限度地调动学生参与课堂的积极性和主动性。
逻辑电路高中物理教案
逻辑电路高中物理教案
教学内容：逻辑电路
教学目标：
1. 了解逻辑门的基本原理和分类。
2. 掌握逻辑门的输入输出关系。
3. 能够根据逻辑门的输入状态判断输出状态。
4. 能够应用逻辑门解决简单逻辑问题。
教学重点：
1. 逻辑门的基本原理和分类。
2. 逻辑门的输入输出关系。
教学难点：
1. 根据逻辑门的输入状态判断输出状态。
2. 应用逻辑门解决简单逻辑问题。
教学准备：
1. 逻辑门实物模型。
2. 逻辑门电路图。
3. 逻辑门真值表。
教学过程：
一、导入(5分钟)
老师引导学生回顾开关电路的知识，并介绍逻辑门的概念和应用。
二、讲解逻辑门的基本原理和分类(15分钟)
1. 老师介绍逻辑门的概念和作用。
2. 讲解基本的逻辑门包括与门、或门、非门等，并介绍它们的输入输出关系。
3. 展示逻辑门实物模型和逻辑门电路图。
三、逻辑门的输入输出关系(15分钟)
1. 老师通过实例讲解逻辑门的输入输出关系。
2. 引导学生学习逻辑门的真值表，理解逻辑门的工作原理。
四、解决简单逻辑问题(15分钟)
1. 学生根据逻辑门的输入状态判断输出状态。
2. 学生应用逻辑门解决简单逻辑问题。
五、课堂练习(10分钟)
学生完成逻辑门相关的课堂练习，巩固所学知识。
六、作业布置(5分钟)
布置逻辑门相关的作业，要求学生理解逻辑门的基本原理和应用。
七、课堂总结(5分钟)
老师对本节课的内容进行总结，提示下节课内容。
与非门组成的电路实验原理
与非门组成的电路实验原理一、引言与非门（NAND gate）是数字逻辑电路中常用的基本门电路之一，由两个输入端和一个输出端组成。
与非门的输出与两个输入的逻辑关系成反，即当两个输入同时为1时，输出为0；否则，输出为1。
与非门常用于逻辑运算、存储器设计等领域。
本文将介绍以与非门组成的电路实验原理及其应用。
二、与非门的构成及功能与非门的构成比较简单，由两个晶体管组成。
其中，N型晶体管的漏极连接到P型晶体管的源极，而P型晶体管的漏极连接到N型晶体管的源极。
两个输入端分别连接到两个晶体管的栅极，输出端连接到两个晶体管的漏极。
当输入端同时为1时，两个晶体管都导通，输出端为0；否则，输出端为1。
三、与非门的实验原理为了更好地理解与非门的原理，我们可以通过实验来验证。
下面是以与非门为基础的电路实验原理。
1. 实验材料（1）与非门芯片；（2）面包板（用于搭建电路）；（3）导线；（4）LED灯（用于显示实验结果）；（5）电源。
2. 实验步骤（1）将与非门芯片插入面包板上，并连接电源。
（2）通过导线将与非门的输入端分别连接到逻辑电平发生器的输出端。
（3）通过导线将与非门的输出端连接到LED灯。
（4）在逻辑电平发生器上设置不同的输入电平（0或1），观察LED 灯的亮灭情况。
3. 实验结果根据与非门的逻辑关系，当输入端同时为1时，输出端为0；否则，输出端为1。
因此，在实验中，当逻辑电平发生器的输出为1时，LED灯会亮起；当输出为0时，LED灯会熄灭。
四、与非门的应用与非门作为基本的逻辑门电路，具有广泛的应用。
下面介绍几个常见的应用场景。
1. 逻辑运算与非门可以用来实现与门、或门、异或门等逻辑运算。
通过将多个与非门组合连接，可以实现复杂的逻辑运算，如加法器、比较器等。
2. 存储器设计与非门可以作为存储器中的基本单元，用于存储和读取数据。
通过控制输入端的电平，可以实现数据的写入和读取操作。
3. 时序电路与非门可以用于时序电路的设计，如触发器、计数器等。
《电子线路》教案——第三章 逻辑门电路
第一节逻辑门电路（一）教学目的：让学生掌握与门电路的工作原理及符号教学重点：与门电路的逻辑关系教学难点：与门电路的工作原理教学方法：讲授法教学课时：一课时教学过程：一、复习提问：晶体管反相是如何工作的？加速电容有何作用？二、新授：（一）概述：1、逻辑门电路的定义：是指具有多个输入端和一个输出端的开关电路。
2、逻辑电路中0和1的含义：表示两种对立的状态。
并不表示数量的大小。
0和1分别称为逻辑0和逻辑1 3、正、负逻辑体制：若1表示高电平，0表示低电平，称为正逻辑；若1表示低电平，0表示高电平，则称为负逻辑4、基本的逻辑门电路有：与门、或门、非门8.3.1 与门电路一、与逻辑关系当一件事情的几个条件全部具备之后，这件事情才能发生，否则不发生。
这样的因果关系称为与逻辑关系。
举例说明:以开锁为例和书上的开关串联为例。
让学生联系生活说明有哪些常见的与逻辑。
（讨论）二、与门电路1、电路图电路如右图8-9所示3、真值表4、逻辑符号图8－10 与门逻辑符号对于与门电路要重点讲解，但对于其他门电路在相同内容和相似的分析过程中不再重复。
以留给学生一定的思考空间，也为学生的个性化发展提供的前提。
4、逻辑函数式Y＝A·B （中间的点乘也可以去掉）小结：与逻辑关系的定义（强调所有条件均具备）第一节逻辑门电路（二）教学目的：让学生掌握门电路的基本类型教学重点：门电路的逻辑关系教学难点：各门电路的逻辑关系与逻辑表式与真值表的联系教学方法：讲授法教学过程：一、复习提问：1、什么叫与逻辑关系？与门电路的符号怎么画？其功能是什么？二、新授：(一) 或门电路：1、或逻辑关系在决定一件事的各种条件中，到少具备一个条件，这件事就会发生。
这样的因果关系称为或逻辑关系。
举例说明:以开锁为例和书上的开关并联为例。
让学生联系生活说明有哪些常见的或逻辑。
（讨论）2、或门电路（1）、电路图电路如下图8-12所示图8-12 二极管或门电路（1）、真值表V a、V b有一个是高电平（5V）：V o 为高电平；V a、V b两个都为低电3、逻辑符号图8－13 或门逻辑符号4、逻辑函数式Y ＝A ＋B（二）、非门电路：1、1、非逻辑关系：事情和条件总是呈相反状态。
与或非门电路图的分析和设计
与或非门电路图的分析和设计门电路是数字电路中最基本的逻辑单元。
它可以使输出信号与输入信号之间产生一定的逻辑关系。
在数字电路中，信号大都是用电位（电平）高低两种状态表示，利用门电路的逻辑关系可以实现对信号的转换。
最基本的门电路有与门电路，或门电路，非门电路等。
与门电路与门电路是指只有在一件事情的所有条件都具备时，事情才会发生。
与门电路的基本结构和逻辑符号见下图在与门电路功能示意图中，只有在开关A和B都闭合时，灯才会亮，如果A和B中任意一个处于开路状态，灯就不会亮。
与门电路的真值表见下图。
由二极管和电阻器构成的与门电路见下图图中A，B为两个输入变量，F为输出变量，当A,B均为高电平，F为高电平，A,B只要有一个为低电平，F就为低电平。
或门电路或门电路是指只要有一个或一个以上条件满足时，事情就会发生。
或门电路的基本结构和逻辑符号见下图。
上图中，只要开关A,B中有一个闭合，电流就能通过开关进入灯，灯点亮，只有两个开关都断开，灯才不会亮。
或门电路真值表见下图同与门电路一样，最简单的或门电路也是由二极管和电阻器构成的。
见下图图中A，B为两个输入变量，F为输出变量。
当A,B均为低电平，F才为低电平，A,B只要有一个为高电平，或两个都为高电平，F为高电平。
非门电路非门电路又叫“否”运算，也称求“反”运算，因此非门电路又称为反相器。
非门电路的基本结构和逻辑符号见下图。
在非门电路中，当开关A闭合时，电路短路，灯F不亮；如果开关断开，灯亮。
非门电路的真值表见下图。
最基本的非门电路是利用晶体三极管的开关特性构成的。
可以实现非逻辑关系。
由晶体三极管和外围元件组成的非门电路如下。
上图中，A为输入变量，Y为输出变量，利用晶体三极管的反相放大特性，当A为低电平，三极管截止，输出端Y为高电平。
当输入高电平，三极管处于饱和区，输出端Y为低电平。
门电路符号中，国家标准与国外标准的区别见下图。
与非门和或非门分别是由与门+非门；或门+非门组合而成，在数字电路中也很常见。
与非门及其它电路仿真实验
（ 3 ）单 击 电子 仿真 软 件
Multisim 10 基本界面元器件
栏
符号（Place Bas ic）
按钮, 选取弹出对话框中
“Family”栏下的“SWITCH”
系列，再在“Component ”栏
中选中“SPDT”如右图。单
击对话框右上角的“OK”按
钮，将 单刀 双掷 开关调 出，
置于电子平台上，共需 4 个。
（6）打开仿真开关，按右表 所示，分别按动键 盘上的 “ A” 和 “ B” 键 ，使 与 非 门的两个输入端为表中 4 种 情况，从虚拟万用表的放大 面板上读出各种情 况的直 流电位，将它们填入表内， 并将电位转换成逻 辑状态
表 1 与非门电路输出逻辑状态
输入端
A
B
0
0
0
1
1
0
1
1
输出端
电位/V
逻辑状态
调整开 关水 平转 向，排 列整
齐，依 次双 击开 关图标 ，分
别将它们的“Key”设置成 1、
2（或者 A、B）即可。将它
们置于电子平台。
2
（ 4 ）单 击 电子 仿真 软 件 Multisim 10 基本界面元器件
栏 符号（Place Indicator）
按钮, 选取弹出对话框中 “Family”栏下的“PROBE” 系列，再拉动“Component” 栏 下 的 流动 条 选 中 “PROBE-RED”如右图。单 击对话框右上角的“OK”按 钮，将红色指示灯调出 1 个， 置于电子平台上。
输入端
A
B
0
0
0
1
1
0
1
1
输出端
电位/V
与非门实验报告
与非门实验报告引言：电子技术的发展使得计算机不断走向千家万户，成为人们日常生活中不可或缺的工具。
而计算机的核心则是由数量庞大的逻辑门构成的。
其中，与非门（AND、NOT gate）作为最基本的逻辑门之一，起着至关重要的作用。
本实验报告将详细记录与非门的原理、制作方法及实验结果。
一、与非门原理1. 逻辑门简介逻辑门属于数字电路中的基本元件，根据输入电信号的不同组合，输出与输入之间存在特定的逻辑关系。
常见的逻辑门包括与门、或门、非门等。
2. 与非门（AND、NOT gate）与非门也叫做与非逻辑或斯马科夫表达式，它是一种由两个输入和一个输出组成的逻辑门。
只有当两个输入同时为高电平（1）时，输出才为低电平（0）。
而其他情况下，输出都为高电平（1）。
与非门的逻辑符号表示为：图1。
3. 与非门的实现方法与非门可以通过多种电子元件的组合实现。
最常用的方法是利用晶体管来构造与非门。
当输入信号为0时，晶体管截止，输出信号则为1；当输入信号为1时，晶体管导通，输出信号为0。
二、与非门实验设计1. 实验材料准备实验所需材料包括- 7400型四片与非门IC芯片- 线缆- 电源- 示波器2. 与非门实验步骤（1）将7400型四片与非门IC芯片插入插座。
（2）连接电源和示波器。
（3）使用线缆和7400型与非门IC芯片相连，配对相应的输入和输出端口。
（4）调整电源和示波器的参数，使其达到实验要求。
三、实验结果分析1. 实验现象实验中，当输入信号为1时，输出信号为0；当输入信号为0时，输出信号则为1。
2. 实验数据分析实验结果表明，与非门按照预期的逻辑关系进行工作。
只有当两个输入同时为高电平（1）时，输出才为低电平（0）。
而其他情况下，输出都为高电平（1）。
3. 实验意义通过本实验，我们进一步了解了与非门的原理和工作方式。
与非门作为计算机基本组成部分之一，至关重要。
它能够实现逻辑与和逻辑非的功能，为计算机的操作提供了基础。
结论：与非门作为计算机数字电路的基本元件之一，在实验中成功进行了制作和工作。
三输入与非门课程设计
三输入与非门课程设计一、课程目标知识目标：1. 理解三输入与非门的基本概念、逻辑功能及其在数字电路中的应用；2. 掌握三输入与非门的电路符号、真值表及其逻辑表达式；3. 学会分析三输入与非门与其他逻辑门的关系，如与门、非门、或门等。
技能目标：1. 能够正确绘制三输入与非门的电路图，并运用相关知识进行简单逻辑电路设计；2. 能够运用真值表、逻辑表达式等方法分析三输入与非门电路的工作原理；3. 能够运用所学知识解决实际问题，如设计简单的数字电路。
情感态度价值观目标：1. 培养学生对数字电路学习的兴趣，激发探究精神；2. 培养学生团队合作意识，学会在小组讨论中倾听他人意见，共同解决问题；3. 培养学生严谨、细致的学习态度，养成良好的学习习惯。
课程性质：本课程属于电子技术基础课程，以理论教学与实践操作相结合的方式进行。
学生特点：学生为初中生，具备一定的物理知识和逻辑思维能力，对电子技术有一定的好奇心。
教学要求：结合学生特点，注重启发式教学，引导学生主动探究、动手实践，提高学生的逻辑思维能力和实际操作能力。
将课程目标分解为具体的学习成果，以便于后续教学设计和评估。
二、教学内容1. 引入三输入与非门的概念，讲解其在数字电路中的作用；2. 讲解三输入与非门的电路符号、真值表、逻辑表达式及其相互转换方法；3. 分析三输入与非门与其他逻辑门（与门、非门、或门等）的逻辑关系；4. 介绍三输入与非门在实际数字电路中的应用实例；5. 实践操作：使用面包板搭建三输入与非门电路，观察并分析电路工作原理；6. 练习：设计简单的逻辑电路，利用三输入与非门实现特定功能；7. 课堂小结：总结三输入与非门的特点、应用及其在数字电路中的重要性。
教学内容安排与进度：第一课时：引入概念、电路符号、真值表及逻辑表达式；第二课时：逻辑关系分析、应用实例讲解；第三课时：实践操作，搭建三输入与非门电路；第四课时：练习，设计简单逻辑电路；第五课时：课堂小结，巩固所学知识。
电子教学教案优秀
电子教学教案优秀一、教学内容本节课选自《电子技术基础》第四章第三节，详细内容为数字电路的基础知识，包括逻辑门电路的原理与功能，真值表、逻辑表达式和逻辑图的应用，以及基本逻辑门电路的类型和相互转换。
二、教学目标1. 理解并掌握基本逻辑门电路的原理和功能。
2. 学会使用真值表、逻辑表达式和逻辑图描述逻辑门电路。
3. 能够分析和设计简单的逻辑门电路。
三、教学难点与重点重点：基本逻辑门电路的原理、功能和应用。
难点：逻辑门电路之间的相互转换，以及如何运用逻辑表达式进行简化。
四、教具与学具准备1. 教具：PPT展示、电子电路实验箱、逻辑门电路实物。
2. 学具：真值表、逻辑表达式和逻辑图练习册。
五、教学过程1. 引入实践情景：介绍基本逻辑门电路在生活中的应用，如计算机、手机等。
2. 理论讲解：a. 介绍基本逻辑门电路的类型（与门、或门、非门、与非门、或非门、异或门等）。
b. 解释各种逻辑门电路的原理和功能。
c. 展示真值表、逻辑表达式和逻辑图的应用。
3. 例题讲解：a. 分析一个简单的逻辑门电路，给出真值表、逻辑表达式和逻辑图。
b. 通过实际操作，演示如何用逻辑门电路实现特定的逻辑功能。
4. 随堂练习：a. 让学生根据给定的逻辑表达式，绘制对应的逻辑图。
b. 让学生根据真值表，推导出逻辑表达式。
六、板书设计1. 数字电路——基本逻辑门电路2. 内容：a. 逻辑门电路的分类、原理与功能。
b. 真值表、逻辑表达式和逻辑图的应用。
c. 逻辑门电路的相互转换。
七、作业设计1. 作业题目：a. 根据给定逻辑表达式，绘制对应的逻辑图。
b. 根据真值表，推导出逻辑表达式。
c. 设计一个简单的逻辑门电路，实现特定的逻辑功能。
2. 答案：八、课后反思及拓展延伸1. 反思：本节课学生对基本逻辑门电路的理解程度，以及真值表、逻辑表达式和逻辑图的应用情况。
2. 拓展延伸：引导学生研究更复杂的逻辑门电路，以及它们在计算机、通信等领域的应用。
与非门非门
与非门非门（一）教学目的1．初步认识非门的开关条件及其应用。
2．初步认识与非门的开关条件及其应用。
（二）实验器材T065或74LS00型二输入端四与非门集成电路1块、GD55—2型发光二极管1只、100欧定值电阻1只、玩具小电动机一个、液体传感器1个、蜂鸣器1个、光敏电阻1个、常开按钮开关1个、手电筒1只。
（三）教学过程1．复习问：什么是门电路？（是起开关作用的集成电路）问：与门有几个输入端？几个输出端？（两个输入端，一个输出端。
）问：与门是如何实现开关作用的？（在与门的两个输入端都是高电位时，输出端是高电位，此时与门起闭合电路的作用；在与门的一个输入端是低电位或两个输入端都是低电位时，输出端是低电位，此时与门起打开电路的作用。
）问：与门的两个输入端是空着时，输出端是高电位还是低电位？（高电位。
）2．进行新课(1)非门和它接入电路的情形我们再学一种门电路，叫做非门。
板书：（第四节非门）大家看课本中的图15—21。
甲图就是一个非门，它有几个输入端？几个输出端？（一个输入端，一个输出端。
）乙图是非门接入电路中的情形，下面我们就照这个图连接电路，看输入端空着时，发光二极管发不发光。
演示实验：照课本图15—21乙连接电路，使输入端空着，让学生观察发光二极管发不发光。
学生回答不发光后，教师说明：输入端空着时，是高电位，这时二极管不发光，说明输出端是低电位。
接着请学生做将输入端接高电位，再接低电位的实验，将对应的输出端的电位高低填入课本上图15—21下面的表中。
学生做完实验后，师生共同总结，同时板书：（非门输出端的电位高低跟输入端相反。
空着的输入端是高电位。
）(2)非门的应用①应用非门的基本电路在黑板上画出如课本图15—22的电路，说明这就是应用非门的基本电路。
当非门的输入端和低电位间的开关接通时，输入端是低电位，输出端是高电位，用电器开始。
下面我们用液体传感器代替开关，就能看到非门是很有实用价值的开关。
②出示液体传感器并液体传感器的原理、符号（参照课本图15—24）。
用与非门设计的一开关报警控制电路
摘要本次课程设计电路为用与非门设计的一开关报警控制电路，电路有A、B、C 三只开关，只有在开关A接通的条件下，开关B才能接通，而开关C则只有在开关B接通的条件下才能接通，违反这一操作规程，则发出报警信号。
除此主要功能外，电路还存在一些拓展功能。
当开关B接电源Vcc且开关C 接地时，将开关A接时钟脉冲信号，则电路将会输出与输入时钟脉冲反向的脉冲信号。
关键词：与非门，与门，反相器，声光报警电路。
1．相关元器件的功能及简介1.1 与非门实验设计电路的与非门选用芯片74ls00。
74LS00为四2 输入与非门，其逻辑表达式为：L=AB。
其功能表如表1-1所示，其管脚图如图1-1所示，其中1A－4A，1B－4B为输入端，1Y－4Y为输出端。
表1-1 74ls00功能表1.2 非门实验设计电路的非门选用芯片74LS04。
74LS04为六反相器，其逻辑表达式为：L=A。
其功能表如表1-2所示，其管脚图如图1-2所示，其中1A－6A为输入端，1Y－6Y为输出端。
A L0 11 0表1-2 74ls04功能表1.3 与门实验设计电路的与门选用芯片74LS08。
74ls08为双输入四与门，其逻辑表达式为：L=AB。
其功能表如表1-3所示，其管脚图如图1-3所示，其中1A－4A，1B －4B为输入端，1Y－4Y为输出端。
A B L0 0 00 1 01 0 01 1 1表1-3 74LS08功能表1.4或门或门又称“或电路”。
执行“或”运算的基本门电路，有几个输入端，只有一个输出端。
只要输入中有一个为“1”电平时，输出就为“1”电平，只有当所有的输入全为“0”电平时，输出才为“0”电平。
“或”门用“OR”表示。
实验设计电路的或门选用二输入或门。
或门表达式为∶F=A+B ，其功能表如表1-4所示。
A B L0 0 00 1 11 0 11 1 1表1-4 或门功能表1.5 蜂鸣器及发光二极管蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与非门作为与门、非门教案示例
详细介绍：
（一）教学目的初步认识与非门可以代替与门、非门。
（二）实验器材T065或74LS00型二输入端四与非门集成电路两块，100欧定值电阻1只，GD55—2型发光二极管1只，常闭按钮开关两个，一号干电池三节（附电池盒），mG42—20A型光敏电阻1只。
（三）教学过程1．复习我们已经学过了与门、非门、与非门三种门电路，同学们还记得与门、非门、与非门使电路闭合的条件吗？同学们边回答，老师边板书：（与门输入端都是高电位时非门输入端是低电位时与非门只要有一个输入端是低电位）与非门是最常见的门电路，这是因为不但它本身很有用而且在没有专用的非门、与门时（为了生产、调试的方便与规范，在集成电路产品中没有与门、非门，而只供应与非门），可以用与非门来分别代替它们。
今天我们就学习如何把与非门作为与门、非门使用。
板书：（第六节与非门作为与门、非门）2．进行新课用与非门作为非门同学们，现在我们研究只应用与非门的一个输入端A（或B），另一个输入端B （或A）空着，这个与非门的开关条件。
问：把这个与
非门的A与低电位相接时，它的输出端是高电位还是低电位？把它当作一个电路的开关，此时电路是开的，还是关的？（高电位，关的）问：把这个与非门的A与高电位相接时，它的输出端是高电位还是低电位？这个开关电路是开的，还是关的？（低电位，开的）问：这样使用与非门，这个与非门可不可以看作是个非门（与本节课复习中的板书呼应）？（可以）板书：（只应用与非门的一个输入端A或输入端B时，这个与非门�'be a9 学生实验：让学生按课本图15—29连接电路，并说明把电路中的两个与非门都当做非门使用，然后问：当有光照射到光敏电阻上时，左边的非门的A端是低电位还是高电位？为什么？（低电位，因为此时光敏电阻的阻值很小）它的输出端（也就是第二个非门的输入端）是高电位还是低电位？（高电位）第二个非门的输出端是高电位，还是低电位？发光二极管是亮，还是不亮？（低电位，不亮）问：没有光照射光敏电阻时，左边的非门的A端是低电位还是高电位？为什么？（高电位，因为此时光敏电阻的阻值很大，A端是空着的）它的输出端（也就是第二个非门的输入端）是高电位还是低电位？（低电位）第二个非门的输出端是高电位还是低电位？（高电位）发光二极管亮还是不亮？（亮）好了，同学们开始实验，检验一下我们的分析是否正确。
实验后，老师点明，这实际是夜明灯（发光二极管）的电路。
用与非门作为与门教师边在黑板上画门电路（参看课本图15—30）边说：现在有两个与非门，把第二个与非门作为非门使用，并且把非门的输入端与第一个与非门的输出端相接，我们分析这个门电路的开关条件：只要有一个输入端是低电位，非门的输入端就是高电位，这个门电路的输出端（即非门的输出端）是低电位。
板书：（在与非门后面接一个非门就组成一个与门）在前面学习与门时，我们已经看到把两个常闭按钮开关分别装在汽车的前后门，通过与门电路可以实现只有在两个车门都关紧时，汽车才能开动。
现在我们来看看用两个与非门组成的与门电路同样可以用一保证汽车前后门都关紧时，汽车才能开动。
学生实验：请学生照课本图15—30连接电路。
然后问：当电路中的两个常闭按钮被压紧时，这个门电路的两个输入端（也就是第一个与非门的输入端）是高电位还是低电位？为什么？（高电位，因为此时两个输入端是空着的）这个门电路的第二个与非门是作为非门使用的，这个非门的输入端是高电位还是低电位？（低电位）这个门电路的输出端是高电位还是低电位？电动机能否转动？（高电位，电动机能转动）下面我们就通过实验检查一下以上分析是否正确。
学生开始动手实验。
3．小结（参照本节课文最后一个自然段）4．作业课本习题3。
（四）说明同学们可能不理解为什么要用两个与非门作成一个与门，如果时间允
许，可补充下面的演示。
演示实验：按照图15—2连接电路，实际上是在一个“与非门”后串联了一个“非门”，因此整个电路是一个用与非门作为与门的电路，它是一个检验产品是否合格的电路。
电路的工作原理如下：产品垂直地在两束光线之间通过，合格产品只能先后分别挡住其中一条光线，这时输入端A、B至少有一个为低电位，因此输出端也为低电位，蜂鸣器不工作。
如产品超过限定长度，将有一时刻两束光线同时被挡住，光敏电阻得不到光照，阻值变大，“与门”的两输入端同时呈高电位，即第二个非门的输入端为低电位，所以整个门电路的输出端（即第二个非门的输出端）是高电位，这时蜂鸣器工作，发出声响，表示产品不合格。
