烟气脱硫技术PPT课件
b 破坏植物的正常生理机能，使光合作用降低，影响体内 物质代谢和酶的活性，从而使叶细胞发生质壁分离、收 缩或崩溃，叶绿素分解等。
c 从表面看，叶片出现伤斑、发黄、枯卷、落叶、落果或 生长缓慢等，严重时则会枯死。
d 同时会使植物对病虫害的抵
6
2.3 SO2造成的社会经济损失
据资料介绍，美国每排放1t SO2造成社会经济损失为220 美元，我国平均每吨SO2造成的社会经济损失为1700元人民 币。照此计算，我国每年因排放SO2造成的社会经济损失约 相当于近千亿人民币，而且使人的寿命缩短38天。
烟气脱硫技术交流
1
主要内容
一、SO2的污染 二、常见的脱硫技术简介 三、石灰石-石膏湿法脱硫系统 四、烟气脱硫系统运行维护 五、脱硫系统的常见故障 六、脱硫系统监测
2
一、SO2的污染 1 SO2的排放
SO2的主要来源分为两大类，天 然污染源和人为污染源。
3
SO2污染源的特点
分类
发生源
特性及影响
控制火电厂SO2排放 火电厂SO2排放量已占SO2排放总量近50%，随着经
济发展和电能需求增加，火电厂排放比重将继续增大，火电 厂是SO2排放总量控制的重点行业。
7
3 SO2污染的控制途径
控制SO2的方法: 1) 燃烧前脱硫 2) 炉内脱硫 3) 烟气脱硫
8
3.1 燃烧前脱硫
燃烧前脱硫就是在煤燃烧前把煤中的硫 分脱除掉，燃烧前脱硫技术主要有物理洗选 煤法、化学洗选煤法、煤的气化和液化等。 煤的燃烧前的脱硫技术尽管还存在着种种问 题，但其优点是能同时除去灰分，减轻运输 量，减轻锅炉的沾污和磨损，还可回收部分 硫资源。
2.1 SO2对人体的危害
SO2对人体健康的影响主要是通过呼吸道系统进入人体， 与呼吸器官作用，引起或加重呼吸器官的疾病。如鼻炎、咽 喉炎、支气管炎、支气管哮喘、肺气肿、肺癌等。
c 从表面看，叶片出现伤斑、发黄、枯卷、落叶、落果或 生长缓慢等，严重时则会枯死。
d 同时会使植物对病虫害的抵
6
2.3 SO2造成的社会经济损失
据资料介绍，美国每排放1t SO2造成社会经济损失为220 美元，我国平均每吨SO2造成的社会经济损失为1700元人民 币。照此计算，我国每年因排放SO2造成的社会经济损失约 相当于近千亿人民币，而且使人的寿命缩短38天。
烟气脱硫技术交流
1
主要内容
一、SO2的污染 二、常见的脱硫技术简介 三、石灰石-石膏湿法脱硫系统 四、烟气脱硫系统运行维护 五、脱硫系统的常见故障 六、脱硫系统监测
2
一、SO2的污染 1 SO2的排放
SO2的主要来源分为两大类，天 然污染源和人为污染源。
3
SO2污染源的特点
分类
发生源
特性及影响
控制火电厂SO2排放 火电厂SO2排放量已占SO2排放总量近50%，随着经
济发展和电能需求增加，火电厂排放比重将继续增大，火电 厂是SO2排放总量控制的重点行业。
7
3 SO2污染的控制途径
控制SO2的方法: 1) 燃烧前脱硫 2) 炉内脱硫 3) 烟气脱硫
8
3.1 燃烧前脱硫
燃烧前脱硫就是在煤燃烧前把煤中的硫 分脱除掉，燃烧前脱硫技术主要有物理洗选 煤法、化学洗选煤法、煤的气化和液化等。 煤的燃烧前的脱硫技术尽管还存在着种种问 题，但其优点是能同时除去灰分，减轻运输 量，减轻锅炉的沾污和磨损，还可回收部分 硫资源。
2.1 SO2对人体的危害
SO2对人体健康的影响主要是通过呼吸道系统进入人体， 与呼吸器官作用，引起或加重呼吸器官的疾病。如鼻炎、咽 喉炎、支气管炎、支气管哮喘、肺气肿、肺癌等。
烟气脱硫脱硝ppt课件
– 干法：炉内喷钙、电子束辐照烟气脱硫脱氮 – 半干法：喷雾干燥法、炉内喷钙加尾部增湿活
化法、烟气循环流化床脱硫法
完整版课件
4
• 脱硫产物处理方式
–回收法
–脱硫剂的再生使用。 –流程较复杂，运行难度较大，投资和运行费用均较高。
–抛弃法
–设备简单，操作容易，投资及运行费用较低。 –废渣需要占用场地堆放，容易造成二次污染。 –当烟气中SO2浓度较低、脱硫产物无回收价值或投资有限，
– 活性炭可单独用来脱硫或脱氮(借助于氨)，或用来联合脱硫 脱氮，近年来已经开始应用于火电厂的烟气净化。
完整版课件
16
• 其他脱硫吸收剂
– 某些脱硫工艺采用低廉的碱性物质(如火电厂排放 的废弃物)作为脱硫剂，比如，利用飞灰中的碱性 物的质含(量C大aO于，8M％g时O)，脱可除以SO取2，得当比飞较灰有中经的济碱价性值物的质脱 硫效率(大于50％)。
• 石灰的优劣完全取决于燃烧过程中的质量控制，否则会 混有大量的欠烧或过烧的杂质，影响脱硫效率和运行费用
• 由于煅烧过程是一吸热反应，因此，要消耗一定量燃料， 同则会产生SO2等有害气体。
• 石灰有很强的吸湿性，遇水后会发生剧烈的水合反应， 对人体皮肤、眼睛有强烈的烧灼和刺激作用，应采取措施 防止在石灰的处理过程中产生的危害和对环境的不良影响。
• 干法在脱硫效率为70％时．钙硫摩尔比可达2~2.5。
• 湿法脱硫上艺的脱硫剂利用率最高，达90％以上，干 法脱硫工艺最低，为30％左右。
完整版课件
21
• 3) 脱硫装置的出力
• 工程上采用脱硫装置在设计的脱硫率和钙硫比 下所能连续稳定处理的烟气量来表示其出力。
• 通常用折算到标准状态下每小时处理的烟气量， 即采用m3／h来表示。
化法、烟气循环流化床脱硫法
完整版课件
4
• 脱硫产物处理方式
–回收法
–脱硫剂的再生使用。 –流程较复杂，运行难度较大，投资和运行费用均较高。
–抛弃法
–设备简单，操作容易，投资及运行费用较低。 –废渣需要占用场地堆放，容易造成二次污染。 –当烟气中SO2浓度较低、脱硫产物无回收价值或投资有限，
– 活性炭可单独用来脱硫或脱氮(借助于氨)，或用来联合脱硫 脱氮，近年来已经开始应用于火电厂的烟气净化。
完整版课件
16
• 其他脱硫吸收剂
– 某些脱硫工艺采用低廉的碱性物质(如火电厂排放 的废弃物)作为脱硫剂，比如，利用飞灰中的碱性 物的质含(量C大aO于，8M％g时O)，脱可除以SO取2，得当比飞较灰有中经的济碱价性值物的质脱 硫效率(大于50％)。
• 石灰的优劣完全取决于燃烧过程中的质量控制，否则会 混有大量的欠烧或过烧的杂质，影响脱硫效率和运行费用
• 由于煅烧过程是一吸热反应，因此，要消耗一定量燃料， 同则会产生SO2等有害气体。
• 石灰有很强的吸湿性，遇水后会发生剧烈的水合反应， 对人体皮肤、眼睛有强烈的烧灼和刺激作用，应采取措施 防止在石灰的处理过程中产生的危害和对环境的不良影响。
• 干法在脱硫效率为70％时．钙硫摩尔比可达2~2.5。
• 湿法脱硫上艺的脱硫剂利用率最高，达90％以上，干 法脱硫工艺最低，为30％左右。
完整版课件
21
• 3) 脱硫装置的出力
• 工程上采用脱硫装置在设计的脱硫率和钙硫比 下所能连续稳定处理的烟气量来表示其出力。
• 通常用折算到标准状态下每小时处理的烟气量， 即采用m3／h来表示。
烟气脱硫脱硝技术ppt 90页PPT文档92页PPT
1
0
、
倚
南
窗Leabharlann 以寄傲，
审
容
膝
之
易
安
。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
烟气脱硫脱硝技术ppt 90页PPT文档
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
燃煤烟气同时脱硫脱硝技术ppt
技术分类3
高能电子活化氧化技术
使用物理方法产成高能自由基，氧化SO2，NOx为酸,与氨形 成盐,制得硫酸铵,硝酸铵; NONO2HNO3NH4NO3 SO2 SO3H2SO4(NH4)2SO4
湿法脱硫脱硝技术
乙二铵合钴(Ⅱ)络合催化
乙二铵合钴(Ⅱ)络合催化
催化剂： [Co(en)2]2+ 氧化剂：烟气中的O2（氧的浓度 2～11%） 溶液pH值：7～13 填料塔，逆流接触 反应操作温度30～80 oC NO浓度 100～2000ppm（deNOx ～90%） SO2浓度 500～5000ppm （deSO2 >90%）
NO (g) NO (aq) NO2
3. 在碱性溶液中，OH-会取代络合物中的NO2： [Co(en) (NO2)OH] + + OH-
[Co(en) (OH)2] + NO2- + NO3- +H2O
2NO2 +2OH - NO2- + NO3-+ H2O
4. 催化剂再生 [Co(en) (OH)2] + en [Co(en)2]2+ + 2OH-
包权
人书友圈7.三端同步
燃煤烟气特点
气量大、浓度低、成分杂
100MW的发电机组，尾气量约为4×105 m3(STP)/h 常量组分：水 4% ~ 6%，O2 ~ 5% 微量组分： SO2 500 ~ 4000ppm
NOx ~500ppm 痕量组分：Hg、As等 粉尘
工业技术情况
工业化的SO2/NOx联合脱除工艺是：
煤的成份
C
65-95%
H
2-7%
O
<25%
有机催化烟气脱硫脱硝PPT课件
3. 系统无二次污染，整个工艺过程中无二氧化碳排放，符合国家的低碳 政策；
4. 对燃料含硫量无限制，允许并鼓励用户使用高硫燃料以降低生产成本； 5. “变废为宝”，将二氧化硫等污染物转变为有销售价值的硫铵化肥。 6. 催化剂循环使用，降低运行成本，符合国家节能政策。
第11页/共24页
有机催化工艺系统特点
相对简单 无
复合化肥 (易销售，农用化肥) 可以，同一系统中完成
2021/5/29
18
第18页/共24页
氨/化肥法(FGD)工艺原理介绍
净烟气
防止氨 逃逸系统
SO2 NH3
NH3 HN2HO3
原烟气 SO2
NHH24SHOSO3 3
氧化系统
NNHH44HHSSOO44
(NH4)2 SO4 O2
氨水储罐
有机催化法： 1. SO2+H2O → H2SO3 2. H2SO3+LPC → LPC.H2SO3 3. LPC.H2SO3+O2 → LPC+H2SO4 4. H2SO4+NH3 → (NH4)2SO4
有机催化法的工艺反应塔来源于石灰石/石膏法，塔型与其基本一致—— 空塔。但有机催化法克服了结垢、堵塞、磨损、CO2减排等弊端，副产品拥 有更高的品质和附加值。
NH4HSO4含氮量约为12%，(NH4)2SO4含氮量约为21%氨法 的化肥普遍含有1/3的NH4HSO4，导致其含氮量一般在18%左右， 能达到DL/T808-2002火电厂氨法烟气脱硫副产物化肥的标准。
其生产化肥的工艺与工业生产化肥不同，因此达不到GB5351995《硫酸铵》标准，容易造成土壤板结。
2021/5/29
17
第17页/共24页
4. 对燃料含硫量无限制，允许并鼓励用户使用高硫燃料以降低生产成本； 5. “变废为宝”，将二氧化硫等污染物转变为有销售价值的硫铵化肥。 6. 催化剂循环使用，降低运行成本，符合国家节能政策。
第11页/共24页
有机催化工艺系统特点
相对简单 无
复合化肥 (易销售，农用化肥) 可以，同一系统中完成
2021/5/29
18
第18页/共24页
氨/化肥法(FGD)工艺原理介绍
净烟气
防止氨 逃逸系统
SO2 NH3
NH3 HN2HO3
原烟气 SO2
NHH24SHOSO3 3
氧化系统
NNHH44HHSSOO44
(NH4)2 SO4 O2
氨水储罐
有机催化法： 1. SO2+H2O → H2SO3 2. H2SO3+LPC → LPC.H2SO3 3. LPC.H2SO3+O2 → LPC+H2SO4 4. H2SO4+NH3 → (NH4)2SO4
有机催化法的工艺反应塔来源于石灰石/石膏法，塔型与其基本一致—— 空塔。但有机催化法克服了结垢、堵塞、磨损、CO2减排等弊端，副产品拥 有更高的品质和附加值。
NH4HSO4含氮量约为12%，(NH4)2SO4含氮量约为21%氨法 的化肥普遍含有1/3的NH4HSO4，导致其含氮量一般在18%左右， 能达到DL/T808-2002火电厂氨法烟气脱硫副产物化肥的标准。
其生产化肥的工艺与工业生产化肥不同，因此达不到GB5351995《硫酸铵》标准，容易造成土壤板结。
2021/5/29
17
第17页/共24页
脱硫、脱硝方案 ppt课件
•

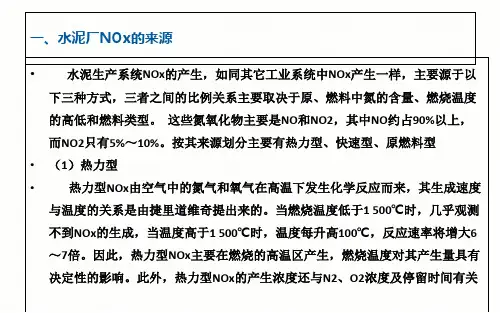

对于生料易烧性较差的窑，该项措施一般能降低NOx排放量5%～10%。
3、分级燃烧技术
根据分解炉的现场特点，将分解炉分为主还原区、弱还原区、完全燃烧区 。主还原区设在分解炉的下锥部，对过剩空气不多的窑尾废气，在不给三次风 的情况下再给一部分煤，使其形成更浓的还原气氛，实现对窑尾废气中NOx的部 分还原；弱还原区设在中部，将剩余的分解炉用煤全部加入，但分解炉用三次 风却不给全，在保证煤粉燃烧的情况下形成较弱的还原气氛，一是进一步还原 窑尾废气，二是减少分解炉燃烧中的NOx形成；完全燃烧区设在分解炉的上部， 在不给煤的情况下，将剩余的三次风补入，以确保煤粉在富氧条件下燃尽。
16
我公司现阶段SO2立磨开机时20mg/m³，立磨停机时为90mg/m³， 但去年最高为300 mg/m³，防范措施：
1、立磨停机SO2在100mg/m³时，时刻观察，防止超标； 2、立磨停机SO2在100-120mg/m³，增湿塔喷水即可； 3、立磨停机SO2在120mg/m³以上，开启电石渣秤，根据情况调整； 4、正常情况下， SO2在30mg/m³以内，如有异常，及时通知安健环 部。
直线上升，而水泥窑的火焰温度峰值就在这个区间。 因此，要降低NOx的生
成量，就必须控制好火焰温度，最好是降低一些火焰温度；既要降低火焰温
度又要保证熟料的烧成，就必须降低熟料的烧成温度。
•
降低熟料烧成温度的措施有：
•
一是合理平衡配料方案，在保证熟料质量的情况下，适当提高生料的易
烧性；
• 二是加入一定量的矿化剂，降低物料的最低共熔点，从而降低烧成温度。
水入炉，分解炉在用煤、用风上也要做必要的调整。氨水作为脱硝剂加入炉
内，升温、汽化、脱硝反应都需要吸热，同时增加预热器废气量约2 000
玻璃窑炉烟气脱硫脱硝技术精品PPT课件
33
34
烟气中NOx产生主要来源于三方面: 1.原料中少量硝酸盐分解。 2.燃料中含氮物质的燃烧 3.空气中氮的燃烧，即热力型NOx。这是最主要的生成方式 玻璃窑炉废气中的NOx，初始90%一95%为NO，但在排放
过程中，随着温度的下降而逐渐转化为NO2
35
燃烧中控制
燃料调节技术 氧气、燃料燃烧技术
(5)
2SO32-+O2→2SO42-
(6)
26
MgO+SO2→MgSO3
(7)
2NaOH+SO3→Na2SO4+H2O
(8)
2 CaSO3+O2→CaSO3
(9)
2 CaSO3+O2 → 2 CaSO4
(10)
2 MgSO3+ →2 MgSO4
(11)
27
1、环境治理效果显著 1）脱硫工艺简单、效果较好。采用间断高效喷氨法，经
目前商业上应用比较广泛的是运行温度处于 280℃~420℃的中温催化剂，以TiO2为载体，上面 负载钒、钨和钼等主催化剂或助催化剂。其反应式 为： 4NH3+4NO+O2=6H2O 8NH3+6NO2=7N2+12H2O 4NH3+2NO2+O2=3N2+6H2O
39
工艺过程： 在催化剂作用下，向温度约280℃～420℃的烟气中
简称FGD）技术
5
脱硫技术分类
按
抛弃法 脱硫混合物
脱
直接排放
按
硫
脱
产
硫
物
剂
是
种
否
类
回
划
收
再生法 脱硫副产物
分
34
烟气中NOx产生主要来源于三方面: 1.原料中少量硝酸盐分解。 2.燃料中含氮物质的燃烧 3.空气中氮的燃烧，即热力型NOx。这是最主要的生成方式 玻璃窑炉废气中的NOx，初始90%一95%为NO，但在排放
过程中，随着温度的下降而逐渐转化为NO2
35
燃烧中控制
燃料调节技术 氧气、燃料燃烧技术
(5)
2SO32-+O2→2SO42-
(6)
26
MgO+SO2→MgSO3
(7)
2NaOH+SO3→Na2SO4+H2O
(8)
2 CaSO3+O2→CaSO3
(9)
2 CaSO3+O2 → 2 CaSO4
(10)
2 MgSO3+ →2 MgSO4
(11)
27
1、环境治理效果显著 1）脱硫工艺简单、效果较好。采用间断高效喷氨法，经
目前商业上应用比较广泛的是运行温度处于 280℃~420℃的中温催化剂，以TiO2为载体，上面 负载钒、钨和钼等主催化剂或助催化剂。其反应式 为： 4NH3+4NO+O2=6H2O 8NH3+6NO2=7N2+12H2O 4NH3+2NO2+O2=3N2+6H2O
39
工艺过程： 在催化剂作用下，向温度约280℃～420℃的烟气中
简称FGD）技术
5
脱硫技术分类
按
抛弃法 脱硫混合物
脱
直接排放
按
硫
脱
产
硫
物
剂
是
种
否
类
回
划
收
再生法 脱硫副产物
分
《烟气脱硫技术》PPT课件
2CaSO3● 1/2H2O ＋O2＋3H2O ←→
2CaSO4● 2H2O
Ca(HSO3)2 + O2＋2H2O ←→
2021/3/26
CaSO4● 2H2O+H2SO4
12
5.3.1湿式石灰石/石灰－石膏法
湿式石灰石/石灰－石膏法影响因素： 1、料浆的pH值 2、烟气温度（性质） 3、吸收剂的类型与细度 4、液气比 5、防垢措施
（1）脱硫效率高，>95% （2）技术成熟，运行可靠性高 （3）对煤种的适应性强 （4）吸收剂资源丰富，价格低廉 （5）脱硫副产物便于综合利用 （6）占地面积大，运行费用高 主要适合于410t/h以上锅炉的烟气脱硫
属于引进技术，国产化率（自有知识产权） 低
2021/3/26
10
5.3.1湿式石灰石/石灰－石膏法
2021/3/26
11
5.3.1湿式石灰石/石灰－石膏法
湿式石灰石/石灰－石膏法原理
脱硫过程：
CaCO3+SO2＋1/2H2O←→
CaSO3● 1/2H2O ＋CO2↑
Ca(OH)2 +SO2←→ CaSO3● 1/2H2O ＋1/2H2O
CaSO3● 1/2H2O +SO2+ 1/2H2O ←→Ca(HSO3)2 氧化过程：
SO2、SO23－
2021/3/26
4
5.2.1 脱硫技术比较－－概述
目前国际上研究过的脱硫技术达200余种。
燃烧前脱硫
如洗煤、型煤等
燃烧中脱硫
如炉内喷钙、循环流化床等
燃烧后脱硫（烟气脱硫FGD）
世界上唯一大规模商业化应用的技术
2021/3/26
5
5.2.2 脱硫技术比较－－分类
烟气脱硫脱硝PPT讲解(共127张PPT)
〔３〕常用湿法脱硫技术应用情况
常用湿法脱硫技术:
1.德国比晓夫公司
2.美国巴威公司 3.美国玛苏莱公司
4.美国杜康公司 5.德国费塞亚巴高克公司 6.奥地利能源及环境集团公司
7.意大利艾德瑞科公司 8.日本石川岛播磨重工业株式会社〔IHI〕
9.日本千代田公司 10.日本三菱公司的液柱塔 11.日立公司的高速水平流FGD技术 12.日本川崎喷雾塔脱硫技术 13.法国阿尔斯通
在有氧气存在时，HSO3－的氧化：
HSO 31 2O2 HSO42
CaSO3和CaSO4的结晶：
HSO42 HSO4
C a2SO 32 K SP 1C aSO 31 2H 2O (s)
C a2SO 42K SP 2C aSO 42H 2O (s)
〔2〕典型工艺流程 石灰石—石膏湿法FGD系统图
典型工艺流程
电厂环保
——烟气脱硫脱硝
提纲
一、燃煤产生的污染 二、烟气排放标准
三、烟气脱硫技术概况
湿法烟气脱硫技术〔WFGD技术〕 半干法烟气脱硫技术〔SDFGD技术〕
旋转喷雾枯燥法 烟气循环流化床法脱硫 增湿灰循环脱硫(NID) 干法烟气脱硫技术〔DFGD技术) 炉膛干粉喷射 高能电子活化氧化法(EBA) 荷电干粉喷射(CDSI)
一、燃煤产生的污染
燃煤产生的烟气污染物：SO2、NOx、CO2、Hg等
燃煤烟气中SO2的量：
以燃烧10000吨煤为例计算，产生的SO2：
10000吨*1%〔煤含硫量〕*2〔SO2是S重量的2倍〕 *80%〔煤中S转化为SO2的百分率〕=160吨
以上是煤燃烧生成烟气中的SO2，现在对烟气脱硫，以脱硫90%
计算，那么最后排放SO2：
