RF发射原理
无线电发射与接收原理
无线电发射与接收原理无线电发射与接收原理是基于电磁波理论的，主要包括以下几个基本步骤和原理：一、无线电发射原理：1.信号调制：首先，需要传输的信息（如声音、图像等）通过调制器转换为电信号。
根据不同的通信需求，可以选择不同的调制方式，比如AM（幅度调制）、FM（频率调制）、PM（相位调制）等。
2.高频振荡：将调制后的信息信号加载到一个高频载波上，这个过程通常由高频振荡器完成，产生特定频率的无线电信号。
3.功率放大：为了使信号能传播更远的距离，需经过功率放大器对带有信息的高频信号进行放大。
4.天线发射：最后，经放大的无线电信号通过天线以电磁波的形式辐射出去。
天线将电能转化为电磁能量，并按照一定的方向和模式在空间中传播。
二、无线电接收原理：1.天线接收：远处发射台发出的电磁波经过空间传播后，被接收端的天线捕获并将其还原为相应的电信号。
天线依据其设计和构造特性，选择性地接收某一频段的电磁波。
2.选频放大：接收到的信号往往非常微弱且包含各种干扰，因此要通过前端的射频放大器（RF Amp）和滤波器（Filter）进行初步放大和选择性接收，只允许所需频率范围内的信号通过。
3.解调：从放大后的高频信号中提取出原始的信息信号。
解调器执行与发射端相反的过程，例如对于AM信号，使用检波器恢复音频信号；对于FM信号，则采用鉴频器来恢复原来的音频。
4.后续处理：解调出来的信号可能还需要进一步放大或净化，然后送到音频输出设备，如扬声器或显示器，从而重现原来的声音或视频信息。
总结来说，无线电发射就是将低频信息信号装载到高频载波上并通过天线发射出去，而接收则是利用天线捕捉到这些电磁波，经过一系列的信号处理还原出原始的信息内容。
射频原理
射频简称RF，也就是射频电波，它是一种高频交流变化电磁波，医学上把频率0.5MHz——8MHz的交流高频电流称为射频电波，美容仪器比较常见的是3MHZ,5MHZ.射频其实就是一种热效应，它能加速血液循环，增加皮肤供氧量；令真皮胶原组织大量新生，加强结缔组织再生能力，随着增长，胶原的新生，皱纹逐渐消失，皮肤收紧，令皮肤表现年轻活力有弹力。
单极射频和双极射频的区别：正负两极没有在同一界面作用，穿透深度不可控---深层治疗，治疗有效深度10-15MM,皮下温度能达到68-72度。
操作单极射频，后背需要垫一块负极板。
双极射频，正负两极在同一界面作用，穿透深度为两电极距离的1/2，治疗有效深度为2-4MM,皮下温度能达到60度以上。
射频基础知识:射频能量由发射器（或正极）至天线（或负极）的闭合回路，能量遇到组织中的阻抗而产生热量，依据电极形状不同，电流大小和靶组织的阻抗不同所产生的热量有所不同。
皮肤是富含电解质及其他化合物的人体组织，这些物质属于导体，电流经过时产生热量，作用的射频能量可以依据靶组织特点进行调节，此外，皮肤中的水分会因诸多因素产生变化，如身体部位不同每天时间不同，环境湿度不同，局部使用的导电介质不同等等。
因此，在不同的治疗中通过皮肤的射频电流会因为不同的因素而产生变化。
双极射频持续均匀完全贯通作用于皮肤组织，遇到皮肤阻抗产生热量，并作用于真皮深层，表皮不受影响。
胶原受热超过68-72摄氏度时，胶原纤维收缩变紧，在对真皮的刺激中会引发一系列的修复过程，在治疗后的一个月，机体自身修复过程促使真皮纤维细胞形成新胶原，新胶原以一种紧密方式沉积，因此皱纹减少，皮肤看起来更紧致坚实和年轻，明显改善皱纹和皮肤松弛。
单极射频：在治疗头释放很多的能量一小部分流经组织，最后经过身体流向地极，效果明显，客户感觉较强烈。
双极射频:定向作用于较深层的皮肤组织,表皮受到保护,并且不会造成辐射泄露.二专业知识物理学定义,射频是指可发射传播的电磁波,简称RF射频就是射频电流,它是一种高频交流变化电磁波的简称每秒变化小于1000次的交流电称为低频电流每秒变化大于10万次的交流电称为高频电流医学上把频率0.5MHz 8MHz的交流高频电流称为射频电波射频专业知识1.1单极射频a.正负两极没有在同一界面作用b.穿透深度不可控深层治疗c.治疗有效深度为10~15mmd.皮下温度能达到68-72度1.2双极射频a.正负两极在同一界面作用b.穿透深度为两电极距离的1/2 浅层治疗c.治疗有效深度为2~4mmd.皮下温度能达到60度以上1.3热效应a.加速血液循环,增加供氧量;b.胶原组织大量新生,加强了结缔组织再生能力c.随时间的增长,胶原的新生,皱纹逐渐消失,皮肤收紧,使皮肤表现年轻化状态射频在医学中的作用在普外科心脏病学神经科学整形外科及皮肤科,射频应用已经越来越普遍, 传统的射频产热过高,很少有与皮肤相关的报道,相对低能量射频普作用于皮肤的切除,但最新的射频非切割应用可作用于真皮重塑,皮肤治疗以及皮肤无创的皱纹治疗2.1工作原理皮肤深层的胶原和弹性纤维构成皮肤的架构,并决定皮肤的韧性和弹性,随着年龄的增长,交错的纤维网变得松散,皮肤的外观和性状发生改变，胶原降解加速合成缓慢，成人皮肤胶原含量每年降低1%.当胶原被加热时,部分结合键被破坏,导致三维螺旋结构松弛,另一方面,由于受热温度和加热时间不同,胶原纤维产生变性,当结合键存在时至少部分胶原出现收缩和增厚,基于以上原理, Thermalice发射的射频能量遇到皮肤组织的阻抗而产生的热量使胶原纤维变性,引起真皮胶原纤维收缩。
rf generator 原理
rf generator 原理RF信号发生器（RF generator）是一种用于产生射频信号的仪器设备。
它在无线通信、雷达、无线电广播等领域起着重要作用。
本文将详细介绍RF信号发生器的原理和工作方式。
引言概述：RF信号发生器是一种能够产生射频信号的设备，它可以用于测试和校准射频设备、无线通信系统以及其他射频应用。
它的工作原理基于射频信号的合成和调制技术。
本文将从三个方面详细阐述RF信号发生器的原理和工作方式。
正文内容：1. 射频信号的合成技术1.1 频率合成器频率合成器是RF信号发生器中的关键部件，它能够根据需要产生特定频率的射频信号。
常见的频率合成器有直接数字频率合成（DDS）和锁相环（PLL）技术。
DDS技术通过数字信号处理器（DSP）生成射频信号，具有高精度和快速调频特点。
PLL技术则通过反馈控制实现频率合成，具有较高的稳定性和抗干扰能力。
1.2 相位合成器相位合成器用于控制射频信号的相位，它可以实现相位调制和相位连续调节。
常见的相位合成器有直接数字相位合成器（DPSK）和相位锁定环（PLL）技术。
DPSK技术通过数字信号处理器（DSP）对信号进行相位调制，具有高精度和灵活性。
PLL技术则通过反馈控制实现相位合成，具有较高的稳定性和抗干扰能力。
1.3 幅度合成器幅度合成器用于控制射频信号的幅度，它可以实现幅度调制和幅度连续调节。
常见的幅度合成器有直接数字幅度合成器（DAS）和幅度锁定环（ALC）技术。
DAS技术通过数字信号处理器（DSP）对信号进行幅度调制，具有高精度和灵活性。
ALC技术则通过反馈控制实现幅度合成，具有较高的稳定性和抗干扰能力。
2. 射频信号的调制技术2.1 调频技术调频技术是一种常用的射频信号调制技术，它通过改变信号的频率来传输信息。
调频技术可以实现宽带信号的传输，具有抗干扰能力强的优点。
常见的调频技术有频率调制（FM）和直接数字频率调制（DFM）。
2.2 调幅技术调幅技术是一种常用的射频信号调制技术，它通过改变信号的幅度来传输信息。
射频简介
射频的概念及其技术简介08通信（2）班王树伟0805070109一、基本概念射频（RF）是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。
射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。
射频技术在无线通信领域具有广泛的、不可替代的作用。
射频技术（RFID）是Radio Frequency Identification的缩写，即射频识别。
常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码等。
其原理为由扫描器发射一特定频率之无线电波能量给接收器，用以驱动接收器电路将内部的代码送出，此时扫描器便接收此代码。
接收器的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命。
RFID的应用非常广泛，目前典型应用有动物晶片、汽车晶片防盗器、门禁管制、停车场管制、生产线自动化、物料管理。
RFID标签有两种：有源标签和无源标签。
二、系统组成最基本的RFID系统由三部分组成：1. 标签(Tag，即射频卡)：由耦合元件及芯片组成，标签含有内置天线，用于和射频天线间进行通信。
2. 阅读器：读取(在读写卡中还可以写入)标签信息的设备。
3. 天线：在标签和读取器间传递射频信号。
三、工作原理系统的基本工作流程是：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。
射频电路原理

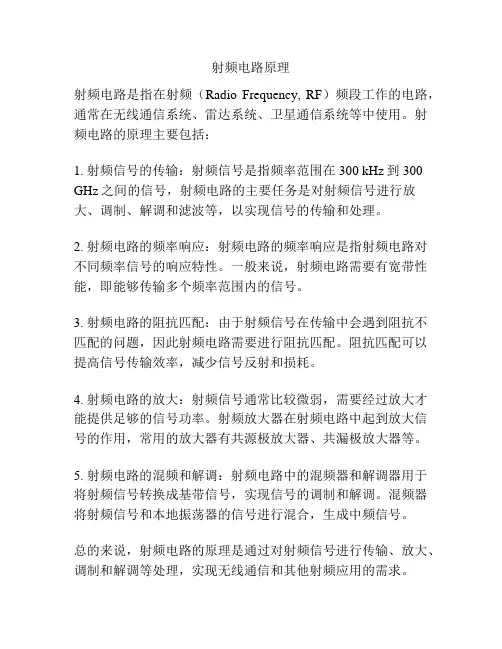

射频电路原理
射频电路是指在射频（Radio Frequency, RF）频段工作的电路，通常在无线通信系统、雷达系统、卫星通信系统等中使用。
射频电路的原理主要包括：
1. 射频信号的传输：射频信号是指频率范围在300 kHz到300 GHz之间的信号，射频电路的主要任务是对射频信号进行放大、调制、解调和滤波等，以实现信号的传输和处理。
2. 射频电路的频率响应：射频电路的频率响应是指射频电路对不同频率信号的响应特性。
一般来说，射频电路需要有宽带性能，即能够传输多个频率范围内的信号。
3. 射频电路的阻抗匹配：由于射频信号在传输中会遇到阻抗不匹配的问题，因此射频电路需要进行阻抗匹配。
阻抗匹配可以提高信号传输效率，减少信号反射和损耗。
4. 射频电路的放大：射频信号通常比较微弱，需要经过放大才能提供足够的信号功率。
射频放大器在射频电路中起到放大信号的作用，常用的放大器有共源极放大器、共漏极放大器等。
5. 射频电路的混频和解调：射频电路中的混频器和解调器用于将射频信号转换成基带信号，实现信号的调制和解调。
混频器将射频信号和本地振荡器的信号进行混合，生成中频信号。
总的来说，射频电路的原理是通过对射频信号进行传输、放大、调制和解调等处理，实现无线通信和其他射频应用的需求。
rf射频发射原理

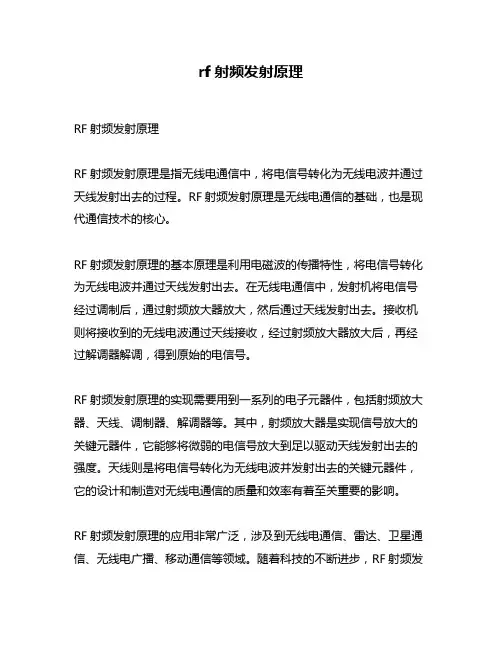

rf射频发射原理
RF射频发射原理
RF射频发射原理是指无线电通信中，将电信号转化为无线电波并通过天线发射出去的过程。
RF射频发射原理是无线电通信的基础，也是现代通信技术的核心。
RF射频发射原理的基本原理是利用电磁波的传播特性，将电信号转化为无线电波并通过天线发射出去。
在无线电通信中，发射机将电信号经过调制后，通过射频放大器放大，然后通过天线发射出去。
接收机则将接收到的无线电波通过天线接收，经过射频放大器放大后，再经过解调器解调，得到原始的电信号。
RF射频发射原理的实现需要用到一系列的电子元器件，包括射频放大器、天线、调制器、解调器等。
其中，射频放大器是实现信号放大的关键元器件，它能够将微弱的电信号放大到足以驱动天线发射出去的强度。
天线则是将电信号转化为无线电波并发射出去的关键元器件，它的设计和制造对无线电通信的质量和效率有着至关重要的影响。
RF射频发射原理的应用非常广泛，涉及到无线电通信、雷达、卫星通信、无线电广播、移动通信等领域。
随着科技的不断进步，RF射频发
射原理也在不断地发展和完善，为人们的生活和工作带来了更加便捷
和高效的通信方式。
总之，RF射频发射原理是无线电通信的基础，是现代通信技术的核心。
了解RF射频发射原理的基本原理和应用，对于我们深入理解无线电通信技术的发展和应用具有重要的意义。
射频的原理方法和应用方法
射频的原理方法和应用方法原理方法射频（Radio Frequency, RF）是指频率范围在300 kHz到300 GHz的无线电频率范围。
射频技术在无线通信、雷达、无线电广播和卫星通信等领域广泛应用。
以下是射频的原理方法的一些重要内容：1.调频调幅原理：在射频通信中，调频调幅是常用的调制方法。
调频是通过改变载波信号的频率来传输信息，调幅是通过改变载波信号的幅度来传输信息。
调频调幅技术可以提高信号的抗干扰能力和传输距离。
2.射频放大器：射频放大器是将低功率的射频信号放大到足够大的功率以供后续环节使用的装置。
常见的射频放大器有管式放大器和固态放大器。
固态放大器由晶体管或场效应管构成，具有小体积、高可靠性和低功耗等优点。
3.频率混频器：频率混频器用于将两个射频信号混合产生新的频率信号。
常见的频率混频器有集成电路混频器和波导混频器。
频率混频器可以实现频率转换功能，广泛应用于超外差接收机、频谱分析仪和射频信号产生器等设备中。
4.滤波器：滤波器用于选择希望传输的特定频率信号并去除不需要的频率信号。
常见的射频滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
滤波器在射频通信系统中起到了关键的作用，可以提高系统的抗干扰能力和传输质量。
应用方法射频技术在各个领域中有着广泛的应用。
以下列举了几个射频技术的应用方法：1.无线通信：射频技术被广泛应用于手机、无线局域网、蓝牙和物联网等无线通信系统中。
射频技术可以实现信号的传输和接收，使得人们可以通过无线方式进行语音通话、短信发送和数据传输。
2.雷达系统：雷达系统是一种利用射频波进行目标探测和跟踪的技术。
射频雷达可以通过发射射频波，并接收目标反射回来的波信号，从而获取目标的位置、速度和形状等信息。
雷达系统在空中交通控制、天气预报和军事领域等具有重要的应用价值。
3.无线电广播：射频技术是实现无线电广播的关键技术之一。
射频信号经过调制后，可以传输音乐、新闻和信息等内容。
射频收发器的工作原理及应用领域
射频收发器的工作原理及应用领域1. 射频收发器的工作原理射频收发器（RF transceiver）是一种能够同时进行射频信号的接收和发送的电子设备。
它的工作原理主要涉及射频信号的调制、放大、传输和解调等过程。
1.1 射频信号调制射频收发器首先需要对待发送的信号进行调制。
调制是指将待发送的信号转换为适合射频传输的宽频带信号。
常用的调制方式包括频移键控（FSK）、正交幅度调制（QAM）和正交频分复用（OFDM）等。
1.2 射频信号放大与传输调制后的信号需要经过射频信号放大器进行增益，以保证信号在传输过程中的稳定性和可靠性。
然后通过射频传输线将信号传输至接收端。
射频传输线的特性对信号的传输质量有着重要的影响，如传输损耗、反射和干扰等。
1.3 射频信号解调接收端的射频收发器需要将接收到的射频信号进行解调，以还原出原始的基带信号。
解调过程与调制过程相反，常用的解调方式包括幅度解调、频率解调和相位解调等。
2. 射频收发器的应用领域射频收发器在无线通信、无线电广播和雷达等领域有着广泛的应用。
2.1 无线通信射频收发器作为无线通信中的关键部件，广泛应用于蜂窝通信、无线局域网（WLAN）、卫星通信和无线传感器网络等。
它可以实现无线信号的传输和接收，在不同频段和调制方式下实现不同的通信需求。
2.2 无线电广播射频收发器在无线电广播中扮演着关键的角色。
它负责将电台发出的音频信号经过调制后转化为无线电信号进行传输，并在接收端进行解调还原出音频信号，实现广播节目的传输和接收。
2.3 雷达系统射频收发器在雷达系统中起到了收发信号的重要作用。
雷达系统通过发射射频信号并接收返回的回波信号来检测目标的距离、速度和方向等信息。
射频收发器负责发射射频信号，并将接收到的回波信号进行放大和解调，然后通过信号处理实现目标的检测和识别。
2.4 其他应用领域除了无线通信、无线电广播和雷达系统外，射频收发器还广泛应用于无线电频率识别（RFID）、无线遥控器、医疗设备和卫星导航系统等领域。
rf射频芯片
rf射频芯片RF射频芯片是一种能够接收和发送无线信号的芯片，广泛应用于各种无线通信设备中。
它是无线通信系统中的重要组成部分，起到了连接各个无线设备的桥梁作用。
下面就RF射频芯片的基本原理、应用领域和未来发展进行详细介绍。
首先，RF射频芯片的基本原理是利用射频电路实现对无线信号的接收和发送。
它包括射频前端、射频信号处理和数字处理部分。
在接收信号时，射频前端将接收到的无线信号进行放大、滤波和混频等处理，然后将处理过的信号传递给射频信号处理部分进行进一步处理和解调。
同样，在发送信号时，数字处理部分将要发送的数字信号经过编码和调制等处理，然后通过射频信号处理部分进行混频、放大和滤波等处理，最终输出到天线上。
RF射频芯片具有广泛的应用领域。
首先，它广泛应用于无线通信设备中，如手机、无线局域网、蓝牙设备等。
在手机中，RF射频芯片负责将无线信号转换为电信号，并进行射频信号处理和数字信号处理，然后将处理后的信号发送到天线上进行无线传输。
此外，RF射频芯片还应用于物联网设备、雷达系统、卫星通信等领域，提供可靠的无线通信功能。
随着科技的不断进步，RF射频芯片也在不断发展。
未来，RF射频芯片将更加小型化、低功耗化和高性能化。
射频前端将采用多工艺节点和集成度提高，实现更高的功率放大和增益控制。
射频信号处理部分将采用更高的采样率和更大的动态范围，以适应复杂的通信环境。
数字处理部分将采用更高的处理速度和更低的功耗，以满足多种无线通信标准的要求。
总之，RF射频芯片是一种能够接收和发送无线信号的芯片，广泛应用于无线通信设备中。
它的基本原理是利用射频电路实现对无线信号的处理和转换。
RF射频芯片在无线通信、物联网和卫星通信等领域具有重要应用，未来它将继续发展，实现更小型化、低功耗化和高性能化的目标。
rf发射原理
rf发射原理
RF发射原理是指利用无线电频率进行无线通信的一种技术。
在RF发射过程中，主要包括以下几个方面的基本原理。
首先是振荡器的原理。
振荡器是RF发射过程中的核心部件，
其作用是产生无线电频率的振荡信号。
振荡器通常由一个或多个电子元件组成，这些元件能够通过反馈作用使得电磁能量在振荡器电路中来回往复。
这样，振荡器就能够产生稳定的高频信号。
其次是功放器的原理。
功放器是RF发射过程中的放大器，其
作用是将振荡器产生的信号进行放大，以便能够达到足够的功率进行无线传输。
功放器通常采用晶体管或真空管等放大元件，并利用供电源对这些元件进行驱动，从而实现信号的放大。
接下来是调制技术的原理。
调制是指在RF发射过程中将原始
信息信号（比如语音、图像等）进行编码，然后将其与振荡器产生的高频信号进行混合。
这样，原始信息信号就能够被嵌入到高频信号中，并能够通过无线电波进行传输。
调制技术主要包括振幅调制、频率调制和相位调制等。
最后是天线的原理。
天线是将RF信号由电流转换为无线电波
并发射出去的装置。
天线通常由金属导体制成，其结构和长度会根据频率的不同而有所变化。
当RF信号通过天线时，就能
够转化为空间中的无线电波并向外传播。
综上所述，RF发射原理涉及到振荡器、功放器、调制技术和
天线等多个方面的基本原理。
通过这些原理的相互作用，就能够实现RF信号的产生、放大、调制和传输，从而实现无线通信的目的。
射频技术的原理
射频技术的原理
射频技术的原理：
①射频RF技术涉及使用无线电波进行数据传输广泛应用于通信雷达遥感等领域其核心在于如何有效地生成调制解调无线电信号；
②生成RF信号通常通过振荡器实现如石英晶体振荡器锁相环PLL等能够产生稳定频率的载波信号；
③调制过程是将待传输的信息叠加到载波上常见方法包括幅度调制AM频率调制FM相位调制PM等；
④在AM中信息改变载波振幅而在FM PM中则是频率或相位发生变动调制后信号携带了原始信息；
⑤解调则是逆向操作接收端需采用相应技术从已调信号中恢复原始信息常用方案有检波鉴频鉴相等；
⑥为了实现远距离传输还需考虑信号放大天线设计等因素确保信号强度足以覆盖目标区域；
⑦天线作为射频系统中不可或缺的组件其作用是将电信号转化为电磁波或将电磁波转化为电信号；
⑧在多径环境下信号可能通过不同路径到达同一地点导致相位干涉为解决此问题引入了MIMO多输入多输出技术；
⑨MIMO系统利用多个天线同时发送接收数据通过空间分集提高传输速率增强抗干扰能力；
⑩在实际应用中还需关注频谱资源管理避免不同用户间相互干扰以及对公众健康可能产生的影响；
⑪随着技术进步出现了如毫米波太赫兹通信等前沿方向它们在带宽延迟等方面展现出巨大潜力；
⑫总结射频技术作为无线通信的基础其发展对于推动信息化社会建设具有重要意义。
rf测试内容及原理
rf测试内容及原理RF（Radio Frequency）测试是指对无线通信设备的射频性能进行测试和评估的过程。
它主要通过测量和分析设备在射频频段的特性和性能，如发送和接收功率、灵敏度、频率稳定性、通信距离、抗干扰能力等。
RF测试是确保无线设备在不同工作环境下可靠工作的重要环节。
在RF测试中，传统的测试方法通常包括发射功率测试、接收灵敏度测试、频率误差测试、频率稳定性测试、谐波测试、杂散测试等。
这些测试通过使用信号发生器、功率计、频谱仪、射频信号分析仪等专业测试设备来模拟和检测设备在特定测试条件下的性能。
RF测试的原理主要基于电磁波传播和接收的原理。
射频信号的传输是通过无线电波来实现的，它们在空间中以电磁波的形式传达。
在测试中，我们使用测试设备产生并接收这些电磁波，并通过对信号的测量和分析来评估设备的性能。
发射功率测试主要是测量设备发送信号时的输出功率，这可以通过在设备的发射端连接功率计来实现。
接收灵敏度测试则是测量设备能够接收并正确解码信号的最低输入功率。
这一测试需要在一定的信噪比条件下进行，可以通过降低输入信号的功率来确定设备的接收灵敏度。
频率误差测试和频率稳定性测试是用来测量设备在发送或接收信号时的频率准确性和稳定性。
这些测试通常使用频谱仪等设备来分析设备的频率特性。
谐波测试和杂散测试则是评估设备对非期望信号的抑制能力。
在测试中，通过在设备的输入端加入不同频率的干扰信号，然后测量设备输出信号中的谐波和杂散成分，以评估设备对干扰的响应能力。
总之，RF测试是通过测试设备在射频频段的性能指标来评估设备的射频性能。
通过采用一系列的测试方法和专业的测试设备，可以确保无线设备在不同工作环境中的可靠性和稳定性。
rf工作原理
rf工作原理
RF（Radio Frequency）是指射频，其工作原理是基于射频电磁波的传输和接收。
射频电磁波是一种高频电磁波，其频率范围通常在3kHz至300GHz之间。
RF技术在通信、电子设备、雷达等领域中广泛应用，用于无线传输、数据通信和信号处理等。
RF工作原理如下：
1. 信号发射：RF信号通过射频天线从发射器发出。
发射器将原始信号转换为射频信号，通过放大器进行放大，然后经过调制器进行调制，最后在合适的频段内通过天线辐射出去。
2. 信号接收：射频天线接收到周围环境中的射频信号，通过输入滤波器进行滤波，去除不需要的信号。
然后信号传输到接收器中，经过放大器进行放大，并通过解调器进行解调，还原出原始信号。
3. 信号处理：接收到的信号可以通过RF设备进行各种信号处理。
比如，在通信领域中，可以进行信号解码、解密、信号检测等操作，以满足不同的通信需求。
需要注意的是，RF技术的工作原理与具体应用领域有关，不同的设备和系统可能会有不同的工作原理和电路设计。
以上是RF技术的一般工作原理。
射频的原理和应用教案
射频的原理和应用教案一、引言射频（Radio Frequency，RF）技术是一种无线通信技术，广泛应用于物联网、无线传感器网络、无线通信和无线电广播等领域。
本教案将介绍射频的基本原理以及在实际应用中的一些案例。
二、射频的基本原理1.射频的定义：射频是指频率范围在3kHz至300GHz之间的电磁波信号。
2.射频的特点：射频信号具有较高的传输能力、穿透能力和传播范围，适用于长距离无线通信。
3.射频的频段划分：射频频段按照频率可以分为甚低频（VLF）、超低频（ULF）、特低频（TLF）、低频（LF）、中频（MF）、高频（HF）、超高频（UHF）、极高频（SHF）和超高频（EHF）等不同频段。
三、射频的应用案例1.射频识别（RFID）技术：–原理：利用射频通信实现对物品的标识、追踪和管理。
–应用：物流管理、库存管理、门禁控制等领域。
2.射频传感器：–原理：利用射频信号测量物理量，如温度、湿度、压力等。
–应用：环境监测、工业自动化、医疗设备等领域。
3.无线通信系统：–原理：利用射频信号实现无线通信，如手机、Wi-Fi、蓝牙等。
–应用：移动通信、无线局域网、智能家居等领域。
4.无线电广播：–原理：利用射频信号传播音频内容，实现广播播放。
–应用：广播电台、卫星广播、网络音频广播等领域。
四、射频教学实践活动1.活动一：射频实验的基础操作1.准备一台射频信号发生器和频谱分析仪。
2.学生根据教师指导，操作射频信号发生器和频谱分析仪，测量射频信号的频率和幅度。
3.学生根据测量结果，分析射频信号的特性和应用场景。
2.活动二：射频应用案例分析1.教师介绍射频的应用案例，如无线通信、射频识别、无线传感器等。
2.学生小组讨论，选择一个射频应用案例进行深入分析。
3.学生围绕该应用案例，列出该案例的优点、局限性和未来发展方向，并进行展示和讨论。
3.活动三：射频系统设计与调试1.学生小组分工合作，设计一个射频通信系统。
2.学生根据设计方案，选择合适的射频器件和电路元件，搭建射频通信系统。
射频的原理和功效
射频的原理和功效射频（Radio Frequency，RF）是一种无线电波，具有较长的波长和低频率，通常被用于无线通信、广播、雷达和医疗设备等领域。
在医学美容领域，射频技术被广泛应用于皮肤紧致、去皱、祛斑等治疗和美容效果。
射频技术通过向皮肤组织输送高频电流，产生热能，刺激胶原蛋白再生，从而达到改善皮肤松弛、皱纹、疤痕等问题的效果。
射频技术的原理是利用高频电流产生的热能，通过作用于皮肤组织，达到收缩胶原蛋白、促进新生胶原蛋白的目的。
射频能够渗透到皮肤深层，通过加热真皮层，刺激胶原蛋白的再生，从而提高皮肤的紧致度和弹性。
此外，射频还能促进皮肤的新陈代谢，改善皮肤松弛、皱纹、疤痕等问题，使皮肤更加光滑紧致。
射频技术的功效主要包括皮肤紧致、去皱、祛斑等方面。
首先，射频能够刺激胶原蛋白的再生，提高皮肤的紧致度和弹性，从而改善皮肤松弛和皱纹问题。
其次，射频还能促进皮肤的新陈代谢，加速皮肤细胞的更新，使皮肤更加光滑细腻。
此外，射频还能改善色素沉着问题，减轻色斑和疤痕，使肤色更加均匀。
射频技术在美容领域的应用非常广泛，可以用于面部、颈部、手部等多个部位的治疗。
射频治疗通常不需要切割和恢复期，治疗过程舒适无痛，且效果明显，受到了越来越多人的青睐。
射频治疗后，皮肤会有一定的红肿和轻微的发热感，但这些不适感会在短时间内消失，不会影响正常的生活和工作。
总的来说，射频技术以其独特的原理和显著的功效，成为了美容领域中备受关注的治疗方式。
通过刺激胶原蛋白再生和促进皮肤新陈代谢，射频能够有效改善皮肤松弛、皱纹、疤痕等问题，使皮肤更加年轻紧致。
随着技术的不断进步，相信射频技术在美容领域的应用会越来越广泛，为更多人带来美丽和自信。
RF射频技术原理和应用
RF射频技术原理和应用射频收发核心电路射频即Radio Frequency，通常缩写为RF。
表示可以辐射到空间的电磁频率，频率范围从300KHz～30GHz之间。
射频简称RF射频就是射频电流，它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。
有线电视系统就是采用射频传输方式。
在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。
在电磁波频率低于100khz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100khz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波称为射频，射频技术在无线通信领域中被广泛使用射频识别技术（Radio Frequency Identification，缩写RFID），射频识别技术是20世纪90年代开始兴起的一种自动识别技术，射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
从信息传递的基本原理来说，射频识别技术在低频段基于变压器耦合模型(初级与次级之间的能量传递及信号传递)，在高频段基于雷达探测目标的空间耦合模型(雷达发射电磁波信号碰到目标后携带目标信息返回雷达接收机)。
RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。
RFID是一种简单的无线系统，只有两个基本器件，该系统用于控制、检测和跟踪物体。
系统由一个询问器（或阅读器）和很多应答器（或标签）组成。
至今，射频识别技术的理论得到丰富和完善。
单芯片电子标签、多电子标签识读、无线可读可写、无源电子标签的远距离识别、适应高速移动物体的射频识别技术与产品正在成为现实并走向应用。
射频的原理与应用
射频的原理与应用1. 射频技术的基本原理•射频（RF）是指频率在3kHz至300GHz范围内的电磁波信号。
射频技术利用射频信号进行数据传输、通信和控制等操作。
•射频技术基于以下基本原理：天线的发射和接收、无线传输中的调制与解调、射频信号的放大和滤波。
•天线是射频系统中非常重要的组成部分，它负责将射频信号从电路转化为电磁波并进行传播，或者将接收到的电磁波转化为射频信号。
•在无线传输中，调制和解调是将信息转化为射频信号（调制）和将射频信号转化为信息（解调）的过程。
•射频信号放大是为了增加信号的幅度和范围，使其能够在传输过程中达到所需的距离和质量。
•滤波是为了去除射频信号中的噪音和杂散信号，以保证信号的准确传输和接收。
2. 射频技术的应用领域射频技术在多个领域得到了广泛的应用：2.1 通信领域•射频技术在通信领域中广泛应用于移动通信、无线局域网（WLAN）、卫星通信等领域。
•移动通信中的射频技术用于手机和基站之间的信号传输和接收，以实现无线通信。
•WLAN中的射频技术用于无线路由器和设备之间的数据传输，实现无线网络连接。
•卫星通信中的射频技术用于卫星和地面站之间的信号传输，实现地球上的远距离通信。
2.2 遥感领域•射频技术在遥感领域中用于雷达和卫星图像的获取和处理。
•雷达利用射频信号进行目标探测和测量，可以获取地表、大气等信息。
•卫星图像利用射频技术获取地球表面的图像数据，用于地质勘探、环境监测等领域。
2.3 医疗领域•射频技术在医疗领域中用于医学成像、医疗设备的通信和控制等方面。
•医学成像利用射频信号进行X射线、核磁共振、超声波等技术的成像，实现对人体内部的观察和诊断。
•医疗设备的通信和控制利用射频技术实现医疗设备之间的通信和对设备的远程控制，提高效率和便利性。
2.4 安全领域•射频技术在安全领域中用于电子标签、门禁系统、视频监控等方面。
•电子标签利用射频信号进行信息存储和传输，实现对商品、物流等的管理和追踪。
射频芯片原理
射频芯片原理射频芯片（RF芯片）是一种专门用于处理射频信号的集成电路。
它在无线通信、雷达、卫星通信、无线电电视等领域中起着重要作用。
射频芯片的原理涉及信号的发射、接收、调制和解调等多个方面。
首先，射频芯片的原理之一是信号的发射。
发射射频信号需要通过振荡器产生一种稳定的振荡信号。
这个振荡器一般采用LC谐振电路或压控振荡器（VCO）来实现。
振荡器产生的信号经过功率放大器放大，使其具有足够的功率输出。
其次，射频芯片的原理之二是信号的接收。
接收射频信号需要经过低噪声放大器（LNA）来增强信号的弱度。
LNA具有很低的噪声系数，可以提高接收机的灵敏度。
接收到的信号经过混频器将射频信号和局部振荡信号进行混频，得到中频信号。
然后通过中频放大器对中频信号进行增强，接下来是解调器对信号进行解调，得到原始数据信号。
射频芯片的原理之三是信号的调制和解调。
调制是将低频信息信号转换为射频信号的过程，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）等。
通过调制器将低频信号调制到射频信号中。
解调是将射频信号还原为低频信息信号的过程，常见的解调方式有包络检测解调、相干解调和同步解调等。
射频芯片的原理还包括无线通信系统中常见的调频和分频技术。
调频技术是指通过改变载波信号的频率来传输信息的方式，例如FM调制。
分频技术是指将信号分成不同的频段进行传输，例如CDMA（Code Division Multiple Access）。
此外，射频芯片的原理还涉及到检测、过滤和调理等环节。
检测是指对射频信号进行检测和转换的过程。
过滤是指对信号进行滤波处理以滤除不需要的频率成分。
调理是对信号进行放大、频率转换和锁相等处理，以适应系统的要求。
综上所述，射频芯片的原理涉及到信号的发射、接收、调制和解调等多个方面。
通过振荡器产生射频信号，通过放大器增强信号强度，通过混频器、放大器、解调器等对信号进行处理，最终得到所需的信号。
通过射频芯片的原理，我们能够实现无线通信、雷达探测等各种应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图4为晶振式发射机电路。
电路中J．、VD1、L1、C3~C5、V1组成晶体振荡电路。
由于石英晶体J的频率稳定性好，受温度影响也较小，所以广泛用于无绳电话及AV调制器中。
Vl是29~36MHz晶体振荡三极管，发射极输出含有丰富的谐波成分，经V2放大后，在集电极由C7、L2构成谐振于88-108MHz的网络选出3倍频信号(即87~108MHz 的信号最强)，再经V3放大；L3、C9选频后得到较理想的调频频段信号。
频率调制的过程是这样的，音频电压的变化引起VD1极间电容的变化；由于VD1与晶体J串联，晶体的振藩频率也发生微小的变化，经三倍频后，频偏是29-36MHz晶体频偏的3倍。
实际应用时，为获得合适的调制度，可选择调制频偏较大的石英晶体或陶瓷振子，也可以采用电路稍复杂的6-12倍频电路。
若输入的音频信号较弱；可加上一级电压放大电路。
由于1．5km调频发射机(见图1)采用电容三点式振荡器，天线参数稍微变动时，都将发生跑频现象，再则，由于是单管自激振荡发射，工作电流较大，当工作数秒钟至数分钟后，三极管的温度升高引起极间电容发生变化，也会带来振荡频率的改变(一般情况下是振荡频率降低)，有时频漂竟达0．2--1MHz。
用作调频广播或远距离遥控报警时工作可靠性较差，但元件少，成本低，调试容易，适合初级爱好者作发射实验。
2km调频发射机(见上期附图2)采用振荡、倍频、功率放大三级电路，级间相对独立，频率的稳定度优于单管自激振荡发射的1．5km发射机，但开机数分钟后，仍有0．2-0．4MHz的频漂，这主要是由于V3的工作电流较大，温升高，引起极间电容发生变化，此变化通过C9引起C8与L2组成的谐振网络参数发生变化，加之V2温度升高后也引起C8与L2组成的谐振网络参数发生变化，此变化通过C7传递给C3、C4、L1、C5、C6、V1等组成的主振级，最终使振荡频率也发生变化(一般情况下也是振荡频率降低)，实验时可加强三极管的散热，减小级间耦合，可将C9、C7的容量减小，同时选择受温度影响较小的晶体管、电阻、电容等，但频漂仍较严重。
上期附图3所示的无线耳机发射器，由于采用了改进型电容三点式振荡器，较图1、图2所示的发射机的频率稳定，在电视无线耳机等保真度要求不是很高的场合很适宜。
上期附图4所示的晶体振荡式发射机由于采用了晶体，所以频率稳定性很好，但应用于调频广播和无线耳机时，调制的频偏较L C振荡器小得多，在用收音机收听时，音量较小，声音不圆润，一般更适合频偏较小的无绳电话及对讲机等电路中。
声表振子已广泛用于各种无线遥控及无线数据传输设备的发射机中，但频率在88~108MHz的声表振子难以购到，而各种性能优秀的频率合成的发射机制作比较麻烦，有兴趣者可参考(电子报)2000年第41期第五版(TGF-10型调频广播发射机数字频率合成器调制单元电路剖析)一文，该广播级发射机采用通用的摩托罗拉频率合成器专用芯片MCl45152P作为核心，通过外接拨码开关可获得84~108MHz的高稳定度频率。
调频立体声发射机(电路见图5)本电路的核心器件为立体声专用芯片BAl404。
很多调频立体声模块均将BAl404和外围元件封装在一个塑料或金属外壳内制成，只露出电源输入、音频输入、射频输出引线，只要了解BAl404以后，就知道调频立体声模块内部是怎么一回事了。
来自音源的立体声音频信号经R1、R2、R5、C1、C3、C5 (R4、R3、R6、C2、C4、C6)组成的网络耦合到BAl404。
经IC内部左(右)声道放大，再进行平衡调制，调制后的复合信号从IC的第14脚输出，后与第13脚上的导频信号通过B9、C15，B10、C16、C17构成的网络进行混频，混频后的复合信号进入IC的12脚，对比的⑧、⑨、⑩脚，C20--C22及髓组成的电容三点式振荡器进行调频，IC的⑩脚上已调制的射频信号经内部放大后从第⑦脚输出，经C18、L2选频后送至天线TXl。
要实现调频立体声，BAl404的⑤、⑥脚需外接38kHz晶体，但业余制作时的确很难购得38kHz的专用晶体，所以在无该晶体的情况下，可以参考虚线内的电路，用分立元件制作一个38kHz振荡器，该38kHz信号经过R8、C10送人IC第⑤脚。
制作时，Ll可用收音机中频变压器ITF—2—1、TTF-2-2或TFF-2-9等，同时注意引脚的连接不要搞错，③脚接地，②脚接V1的发射极，①脚为反馈和输出脚。
通过调整其磁芯可以获得频率较稳定、幅度足够高的38kHz信号。
特别值得注意的是，C8宜选0.33uF的涤纶电容，不宜选择瓷片电容，因为瓷片电容的稳定性较差，容易出现振荡频率不稳，调频立体声工作不正常的现象。
由于BAl404的高频荡是电容三点式振荡器，所以频率的稳定性较差，于是本电路不用原来的高频振荡器，改用外接频率较稳的改进型电容三点式振荡器的方法，可满足业余调频广播和调频无线耳机的要求。
如ZN-2001型调频立体声无线耳机的发射部分就采用了改进后的电容三点式振荡电路。
立体声复合信号经V2电压放大后，通过C26、R14直接加在V3基极实现频率调制。
其特点是根据用户需要，可以用螺丝刀在机壳外调整L4的电感量，使其能在88~108MHz范围内自由调节，避开当地调频广播电台的频率。
该机另一特点是：电路板上巳留有1--5W功率扩展部分，如校园广播时就可将该部分的元件装上，调试后即可投入使用。
但值得注意的是，若该无线耳机在增加功率后，仍然采用机上的鞭状天线发射；则强烈的射频信号将产生自身干扰；造成声者失真，有交流声或无声，所以一定要通过50欧专用的通信电缆将射频信号在室外发射。
在装调功率扩展部分射，可以用如图5所示的射频检测器调整各级谐振状态。
将射频检测器的输入端（1k电阻的一端)先接在前级放大三极管的集电极，调整集电极上的电感线圈，使射频检测器输出端的电压最高，然后按同样的方法逐级向后级调整，再检测天线端，最后统调各级电感线圈，使输出电压最高，即告完成。
与红外无线耳机相比，调频立体声无线耳机的主机(发射机)与接收机之间可以隔着墙壁正常使用，而红外线耳机则不能。
另外，普通红外线耳机无立体声功能，所以调频立体声无线耳机更适用，欣赏音乐时，更悦耳动听。
若安装了室外天线，即使很微弱的射频信号也能传很远，所以制作一副良好的天线比单纯提高发射功率有效得多。
制作一副水平极化、全向发射的天线比较麻烦，且一般的调频广播电台也采用水平极化方式，为了不产生干扰，所以笔者在此为读者介绍一种组装简易，效率较高的垂直极化天线。
由于人在移动时用耳机线兼作收音机天线收音时，耳机线是垂直的；汽车收音机的天线也近似垂直，所以垂直极化更适合移动接收。
该天线采用通信机专用的50欧伞状天线，如图6所示，天线座上有4根或7根振子，每根长约0．75m，垂直的一根为发射天线的主振子，斜着向下的3根或6根振子共同组成模拟地，它们之间的角度是均匀的，主振子与组成模拟地的各振子之间的角度也按要求固定了，整个天线的阻抗为50欧，10MHz带宽内增益约2dB，驻波小于1.2。
许多场合传输的是数字信号，所以可以参考田7的电路，增设几个元件即可
实现发射机的无线数字化传输。
