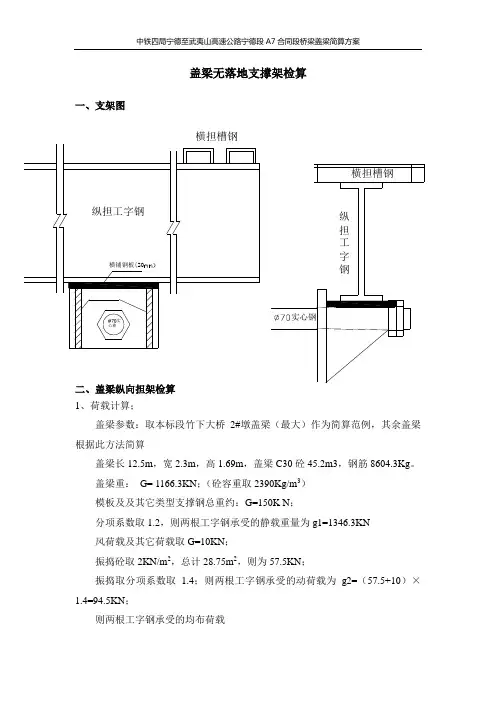

盖梁无落地支撑架检算一、支架图二、盖梁纵向担架检算 1、荷载计算；盖梁参数：取本标段竹下大桥2#墩盖梁（最大）作为简算范例，其余盖梁根据此方法简算盖梁长12.5m ，宽2.3m ，高1.69m ，盖梁C30砼45.2m3，钢筋8604.3Kg 。
盖梁重： G= 1166.3KN ；（砼容重取2390Kg/m 3） 模板及及其它类型支撑钢总重约：G=150K N ；分项系数取1.2，则两根工字钢承受的静载重量为g1=1346.3KN 风荷载及其它荷载取G=10KN ；振捣砼取2KN/m 2，总计28.75m 2，则为57.5KN ；振捣取分项系数取 1.4；则两根工字钢承受的动荷载为g2=（57.5+10）×1.4=94.5KN ；则两根工字钢承受的均布荷载横担槽钢q=（g1+g2）/L=（1346.3+94.5）/12. 5=117KN/m （取118 KN/m ），其中L 为工字钢有效使用长度12. 5m ，工字钢长14m 。
集中荷载主要为振动棒及人为活动产生的荷载，取20KN 。
模型建立；单根Ⅰ50a 工字钢承受的均布荷载为58KN/m ，集中荷载为10KN 。
则单根工字钢的受力模型如下图：剪力图盖 梁工字钢受力图2、计算；最大弯矩：Mx=qLx/2[(1-a/x)(1+2a/L)-x/L]+G* L/4其中q=59KN/m ，L=7.8m ，a=2.35m ，x=6.25m （各参数皆取盖梁长度范围内最不利荷载），G-为集中荷载则Mx=59×7.8×6.25/2×[(1-2.35/6.25)（1+2×2.35/7.8）-6.25/7.8]+10×7.8/4 =1438.125×（0.624×1.603-0.801）+19.5KN=306.08KN.m最大剪力：Qmax=(59*12.5+10)/2=373.75KN4、材料选择采用一边一根工字钢。
盖梁支架模板计算书
四、支架、模板计算书支架立杆纵、横向间距90×90cm，碗扣件Φ48，壁厚3.5mm。
一、何载计算1．模板自重竹胶板9kN/m3×0.012cm（厚度）=108N/m2=0.108kN/m25cm厚大板6kN/m3×0.05cm（厚度）=0.3kN/m22．支撑方木12×15cm自重6kN/m3×0.12m×0.15m=0.108kN/m23．碗扣支架自重每根立杆3.841kg/m×4.5m=0.173kN4．新浇钢筋混凝土自重①．中支点横梁部分：25kN/m3×1.5m=37.5kN/m2②．正常段部分：平均梁高0.92m25kN/m3×0.93m=23.25kN/m25．施工人员、机具何载 1.0kPa=1.0kN/m26．振捣何载 2.0kPa=2.0kN/m2说明：5、6项何载取值依据JTJ041-89《公路桥涵施工技术规范》附录8-1。
二、木模板验算验算公式依据《建筑施工工程师手册》按多跨等跨连续梁计算，跨度取0.9米验算木板厚度5+1.2=6.2cm宽度bcm.何载组合：1+4①+5+6q=0.108kN/m2+0.3kN/m2+37.5kN/m2+1kN/m2+2kN/m2=40.908kN/m21.抗弯：M max=0.08ql2=0.08×40.908kN/m2×bcm×0.92m2=2.65kN.cmW n=1/6bh2=1/6×6.22×b=6.41bcm3σm=M max/W n=2.65kN.cm/(6.41bcm3)=0.415kN/cm2=4.15N/mm2<f m=13N/mm22.抗剪：Q=k v×ql=0.6ql=0.6×40.908kN/m2×bcm×0.9m=0.221bkN对于矩形断面τ=1.5Q/(bh)=1.5×0.221bkN/(bcm×6.2cm)=0.0536kN/cm2 =0.536N/mm2<f v=1.5N/mm23.稳定性在均布何载作用下W=k w ql4/(100EI)k w=0.677q=40.908kN/m2l=0.9m E=10000N/mm2I=bh3/12=bcm×6.23cm3/12=19.9bcm4则W=0.677×40.908kN/m2×0.93m3/(100×10000N/mm2×19.9bcm4)=1.01mm<L/400=2.25mm即扰度在允许范围之内，5cm大板满足强度、刚度、稳定性要求。
盖梁模板及支架设计计算
盖梁模板及支架设计计算1） 抱箍设计计算：盖梁采用抱箍法施工，用钢箍卡固在墩柱上，搭贝雷架工字槽钢，再铺横方木或槽钢，上再安装盖梁底模。
1. 抱箍承受的垂直力：①盖梁高1.6m ，宽1.9m ，长14.86m ，砼42.5m 3，钢筋6933Kg ，盖梁重：42.5×2.3＋6.93＝104.7T②底模、侧模重底模重3.362T ，测模重2×（3×10）×37.38Kg/片＝2243Kg[12槽钢12.31Kg/m 6×17×12.31＝1255 Kg立柱：11×1.8×2×12.31＝487Kg ，三角支架2个：1.062T底横梁[22 25条×3.2×24.99＝2000Kg人行工作台1T③贝雷架 12片，0.275×12＝3.3T④施工设备、人员、倾倒混凝土及振捣荷载 2.5T,合计：121.908T,加大荷载安全系数1.1.121.908×1.1＝134.099T ＝1340.99KN全部荷载分配在两个墩柱上，故每个墩柱承受力为：KN T T 5.67005.6721.134≈= 即每个抱箍要承受67.0T （670.5KN ）的垂直力。
加抱箍自重0.305T 为67.355T 。
抱箍承受的垂直力转化为抱箍与墩柱的摩擦力来承受。
摩擦系数：铁板与橡胶0.6，橡胶与混凝柱0.8，故取铁板与橡胶的摩擦系数0.6故需要的正压力673.55KN/0.6＝1122.6KN ，采用d 24螺栓，每个螺栓允许拉力262KN最小螺栓个数1122.6KN/262KN ＝4.28个螺栓。
采用12个螺栓，其安全系数为12/4.28＝2.8可施工时每个螺栓的最小拉力：1122.6KN/12＝93.55KN每个螺栓的最小拧扭矩：tc ＝K ×PC ×dtc －扭矩 K －钢与钢的摩擦系数，0.15～0.2取0.2.d －螺栓外径 PC －螺栓拉力tc ＝0.2×93.55×0.024＝0.4490KN*m为了保证螺栓不至于损坏，拧扭矩不要过大，最大扭矩为：tc ＝K ×P ×d ，这时K 取0.15，tc ＝0.15×262×0.024＝0.9432建议施工时取其中值：m KN .6961.029432.04490.0=+ 2）贝雷架梁的应力验算：总重量134.099T （见前页），盖梁长14.86m ，柱间距离8.46m ，（高良桥9＃～14＃墩为8.65m ）柱间均布荷载估算：m T /024.986.14099.134= 贝雷架：[12 Ix ＝388.5cm 4，A ＝15.65cm 29.024T/m 2[123.1 8.65m 3.1XX1.5m贝雷架截面惯性矩： 0.687mIx ＝4×388.5＋4×15.69×68.72 [12＝1554＋296208＝297762cm 2cm Kg m T ql M .104.84.4.8465.8024.98181522⨯==⨯⨯== （按简支梁计算偏安全）MPa cm Kg I yM 2.106/93.10621097762.22104.8475255==⨯⨯⨯⨯=＝σ 3）灌砼前风力引起的模板倾覆稳定计算1、受力如图下图，9.755T 0.1794T/m 2抱箍支承点1.42m①查抱箍计算单模板支架等重9.7551宽：1.3＋0.12＝1.42m②抱箍支承点距离：墩柱直径＋贝雷架2③模板高1.8m④风压强度，查全国基本风压分布图：广宁为W0＝100Kg/m2＝0.1T/m2风载体系数：方型为K1＝1.3风压高度变化系数：K2=1.2，(26m高)地形地理条件系数：K3＝1.15，（山岭、峡谷、风口区）风载强度：W＝K1×K2×K3×W0=1.3×1.2×1.15×0.1T/m2＝0.1794 T/m2⑤风力：受风面积承风压强：17×1.9×0.1794＝5.490T风力重心高1.8m/2＝0.9m，风力倾覆弯矩5.490T×0.9m＝4.941T*m抗倾覆弯矩：9.755T×1.42/2m＝6.926T*m安全系数6.926/4.941＝1.40可4)贝雷架也可用三层I28工字钢代用，使用时两层工字钢必须焊接在一起，共同受力。
盖梁支架计算
盖梁支架设计计算书目录1 编制依据 ............................................................ - 1 -2 设计计算参数......................................................... - 1 -3 盖梁支架简介......................................................... - 1 -4 结构计算 ............................................................ - 1 -4.1分配梁计算 (2)4.2承重梁计算 (2)4.3钢管立柱计算 (3)6 总结 ................................................................ - 3 -1 编制依据2、《公路桥涵设计通用规范》JTG D60—20043、《公路桥涵施工技术规范》JTG/T F50－20114、《铁路混凝土梁支架法现浇施工技术规程》J1325-20115、《钢结构设计规范》（GB50017-2003）2 设计计算参数1、钢筋混凝土重度26kN/m3；2、模板单位重量1.5kN/m2，施工荷载1.5kN/m2；3、荷载组合：1.2恒载＋1.4活载；4、材料性能参数如下表。
材料性能参数表3 盖梁支架简介盖梁长9m，凸字型截面，截面总宽3m，总高3.3m，上层截面为1.2x1.8m，下层截面为3x1.5m，墩身尺寸为2.2x1.4m。
盖梁根部截面积A1=6.66m2，端头截面积A2=4.86m2，根部扣除墩身支承后截面积A3=2.4m2。
盖梁支架为梁柱式支架形式，墩柱四周设置4根υ530x8mm钢管立柱，间距4.5m，承重梁为2I40工钢，分配梁为I27工钢，间距50cm。
盖梁底模支架计算书
盖梁贝雷梁支架设计及荷载验算书一、概述1、盖梁形式为两墩支撑，墩柱中心距离8.2m，墩柱中心外侧悬臂3.1m,断面尺寸为长14.4m,宽2.4m，高2.0m。
计算长度8.2m。
2、盖梁底模支架纵梁采用双排单层贝雷架,双排贝雷架并排布置，贝雷架尺寸为3m*1.5m,共需要贝雷片20片，贝雷片采用16Mn材料；横梁采用I18型钢,单根长度3.4m,间隔为0.5m，横梁直接作用在纵梁上，作用点为两侧双排贝雷梁中心处。
二、荷载分析根据现场施工实际状况，便桥承受荷载重要由盖梁自重荷载q，再考虑纵梁贝雷架自重、横梁工字钢自重、盖梁定型钢模板自重和施工荷载以及振捣荷载、混凝土倾倒冲击荷载。
其中盖梁钢筋和砼（C35）自重为重要荷载。
如图1所示：图1为简便计算，以上荷载均按照均布荷载考虑，以双排单层贝雷架受力状况分析确定纵梁均布荷载q值和横梁均布荷载p值。
①贝雷架自重G1：查表知贝雷片每片重260kg，则G1=260×20×10/1000=52KN②砼自重G2：计算可知砼体积为77.2 m3，C35混凝土ρ=2400Kg/m3；则G2 =77.2×2400×10/1000=1852.8 KN③人员及设备自重G3：按照2.5KN/m2来确定；则G3 =2.5×2.4×14.4=86.4 KN④振捣动荷载G4：当混凝土高度＞1m时，不考虑振捣荷载，故取G4 =0 KN⑤倾倒混凝土冲击荷载G5：对于底模取G5=0 KN⑥模板自重G6：底模面积A1=2.4×(6.2+2.18*2）=25.3m2,单位质量为92.09Kg/m2；侧模面积A2=1.1×2.4×2+60=65.28 m2,单位质量为88.18 Kg/m2；则：G6=（25.3×92.09+65.28×88.18）×10/1000=81 KN⑦横梁工字钢G7：查型钢表可知，I16工字钢每延米重量为20.5Kg,共需要23根。
盖梁施工托架计算
在浇注墩柱时距柱顶以下0.9~1.0处采用内径为φ150钢筒埋置在墩柱钢筋上，拆模后形成预留孔洞，然后插入φ140钢销，两端各伸出30cm作为工字梁的支承牛腿。
在牛腿上架设I45工字钢，然后上铺盖梁支承平台。
详见图1、图2。
图1：盖梁施工平台正面图托架受力分析取柱距最大的8#、9#墩进行计算分析，盖梁受力模式见图4，3.1 荷载计算施工荷载包括：平台及盖梁模板自重，钢筋混凝土重量，施工人员及设备重量，灌注砼时振捣产生的冲击力等。
模板重 n 1 = 0.5×1×1.4×3+2.2 = 4.3KN 钢筋混凝土重 n 2 = 1.4×1.4×26 = 51KN 施工人员及设备重 n 3 = 2.2KN 振捣砼时产生振捣力 n 4 = 5KN ∑n i = n 1 + ~ +n 4 =62.5KN/m 取1.3系数 q=62.5×1.3=81.25KN/m3.2 托架工字梁受力分析托架取最不利受力组合状态进行分析，即跨中承受最大弯矩，托架受力计算模式见图5：跨中最大弯距：M max = ql 2/8 = 81.25×7.662 2 /8 =596.24×106 KN · mm需要截面抵抗矩 W x ≥M max / x f =596.24×106 / 1×315 = 1.89×106 mm 3图4：盖梁受力模式q图5：托架受力计算模式查结构计算手册，可选用两根I36b工字钢，根据现有材料，选用两根I45a工字钢，其截面特性为：I x = 32240 W x = 1430 I x /S x =38.6 腹板厚·t w =11.5mm b·=150mm 自重=0.804KN/m考虑梁自重后，每根工字钢跨中最大弯矩为：M x = 1/2×1/8×(81.25+1.2×0.804)×7.6622=301.62kN·m每根工字钢最大剪应力：V=(81.25+1.2×0.804)×2/2 = 82.22kN3.3 强度验算3.3.1 抗弯强度验算：M x /γx·W nx = 301.62×106/1×1430×103= 210.1＜f = 315 N/mm2 满足要求3.3.2 剪应力验算VS x/I x·t w = 82.22×103/38.6×10×11.5 = 18.5N/mm2＜f v = 185 N/mm2 满足要求3.3.3 支座局部压应力验算支座反力为F=82.2kN，支承长度a=150mm, h y = R+t = 18+13.5 =31.5mm局部压应力бc = ψF/t w l z= 1.0×82.2×103/11.5×(150+31.5) = 39.4N/mm2＜f = 315 N/mm2 满足要求经各项受力验算，所选择工字钢形式满足受力要求。
引桥盖梁支架设计计算(抱箍)
引桥盖梁施工支架（抱箍）设计计算1、荷载统计盖梁自重1065KN（砼容重取25KN/m3）,模板重量（底模+侧模+分配梁）95KN，近似的简化为均布线荷载作用在抱箍牛腿上方的横梁上（双肢HN60*20型钢），q=90KN/m.则均布线荷载大小q=(1065+95）/14=82.85KN/m，计算时取盖梁施工支架布置示意图2、承重横梁设计计算抱箍牛腿上承重横梁采用双肢HN60*20型钢，其结构计算简图如下图所示：Array结构计算简图表示-方向支座反力图表示-方向剪力图表示-方向弯矩图表示-方向应力图02/01/2011表示-方向位移图由上述计算可看出，选用2HN60*20型钢作为承重横梁，可以满足施工需要。
3、抱箍设计抱箍采用Q235钢、12mm钢板，抱箍高度为60cm，墩柱直径为D=160cm；两半抱箍对接处采用10颗8.8级M24高强螺栓连接。
抱箍设计如图示：抱箍设计图2.1 抱箍与墩柱间的摩擦力计算受力计算简图2.1.1 抱箍对墩柱的压应力σ1 公式：μσ1B πD=KF式中：μ—摩擦系数，取0.3；B —抱箍高度，根据抱箍设计图取0.6m ；D —墩柱直径，取1.6m 计算； K —荷载安全系数，取K =1.2 ；F —作用在抱箍上的荷载，计算时取F =650KN ； [σc ]—砼墩柱抗压强度容许值，其值不大于0.8Ra b ；本工程中墩柱砼设计标号为C30，其轴心抗压强度Ra b =21.0MPa,则0.8Ra b =0.8*21.0=16.8MPa ；代入相关量值得：σ1=0.862 ⅰ＜[σc ] =16.8 MPa 2.1.2 抱箍内应力σ2力的合成图/2120sin Br d Bt πσθθσ=⎰化简得：σ2=σ1r/t式中：t —抱箍钢板厚度，根据抱箍设计则取t=12mm ； r —墩柱半径，此处取r=0.8m ； 代入相关量值得：σ2=57.5 MPa ＜[σQ235] =145MPa2.1.3 σ2=57.5 MPa 时，一半抱箍的伸长量：△L=（σ2/E ）πr 则抱箍加工长度（一半）：L=πr-△L=（1-σ2/E ）πr式中：E —钢材的弹性模量，E=2.06*105MPa ；代入相关量值得：L =（1-σ2/E ）πr=（1-57.5/2.06*105）*3.14*0.8*1000 =2512 mm2.1.4 两半抱箍牛腿腹板处采用10颗8.8级M24高强螺栓连接，螺栓布置如图示抱箍钢板所受拉力P ： P=σ2*A=57.5MPa*12*600/1000=414KN 螺栓设计拉力Nt ：Nt=Nt b *n=141.1*10=1411KN式中：A —抱箍钢板带的截面面积；Nt b —8.8级M24高强螺栓承载力设计值（受拉），此次取Nt b =141.1 KN ；P ＜Nt ，抱箍螺栓设计合理，可以满足施工使用。
盖梁托架计算书(改)
盖梁托架计算书一、荷载标准值钢筋砼容重取26kN/m 3。
（1）盖梁每延米砼为：9.25m 3/m ，宽度3.7m 。
盖梁自重标准值：()=⨯=33219.25/26//3.765/k g m m kN m m kN m（2）模板结构自重标准值：220.5/k g kN m =（3）计算模板时均布活荷载：21 2.5/k q kN m =；计算模板纵横梁时均布活荷载21 1.5/k q kN m =；计算支架立柱时均布活荷载21 1.0/k q kN m =；（4）水平面模板：22 2.0/k q kN m = 垂直面模板22 4.0/k q kN m =（5）23 2.0/k q kN m =荷载计算简图二、次梁、主梁检算盖梁模板采用大块钢模，因此不进行模板的强度、刚度检算。
2.1、次梁计算次梁横向支撑采用25a 工字钢，计算跨度为3.7m ，间距40cm 。
经查，25a 工字钢截面特性如下：==435020,402,I cm W cm =⨯5v 2.0610，f =205Mpa ，f =120Mpa 。
E MPa①强度计算模板上的均布荷载设计值为：k1k2123[1.2() 1.4()]*0.4/k k k q g g q q q KN m =++++[1.2(650.5) 1.4(1.522)]0.4/34.52/x x x kN m kN m =++++=最大弯矩：22max =0.1=0.1x34.52x3.7=47.3M ql kN m kN m ••3M /W=47.3/402c =117.56MPa 205MPa?kN m m σ=•＜[满足要求]②挠度计算刚度验算采用标准荷载，同时不考虑振动荷载作用。
()()=+⨯=+⨯=k1k20.4650.50.4/2// 6.2q g g KN m kN m kN m最大挠度为：--⨯⨯⨯=⨯⨯⨯⨯⨯4433max 1155ql 526.2 3.710f ==6.1810384384 2.0610 5.0210EI ＜δ-33.7===9.25x10400400lm[满足要求]③抗剪强度计算最大剪力：==⨯⨯=max 0.60.634.52 3.776.63V ql kN kN 最大剪应力：τ⨯⨯===<=⨯3max 3376.6310pa 23.71202248.5v V MPa f MPa A[满足要求]2.2主梁验算2.1、主梁计算主梁拟采用双排单层贝雷梁；计算跨度为7.0m 。
盖梁支架计算书
满堂式支架1、说明:1）、简图以厘米为单位，本图只示出支架正面图。
侧面图间距与正面图相同。
参考规范？公路桥涵施工技术规范？、？建筑钢结构设计规范？。
1) 、模板重量：G1=( 7.7*3-2.8*2*2+1.65*3*2+1.5*3*2+2*10.3-1*1.3*0.1=5.01T ; 2) 、支架 重量：G2= (20*6*1.5*3.84+(12*6+3*20)*3.84+20*6*2*1.35)*60/1.5*1.2/1000=73.06T3)、混凝土重量：G3=( 10.3*2-2*1.3*1/2 ) *3*2.5=144.75T;4）、施工人员、材料、行走、机具荷载： G4 10.3*3*2.5/10=7.72T;5)、振动荷载：G5= 10.3*3*2/10=6.18T;3)、 设计指标参照？建筑钢结构设计规范？选取。
简图4)、I ■ I ■ ■2、荷载计算3、抗压强度及稳定性计算支架底部单根立柱压力N1=( G1+ G2+ G3+ G4+ G5 / n;n=20*6=120;N1=1.972tf; 安全系数取1.2; 立柱管采用?48*3.5 钢管:A=489mm2 i=15.8 mm ;立柱按两端铰接考虑取m= 1。
立柱抗压强度复核：s = 1.2*N1*104 /A=48.39 MPa <[s]=210MPa抗压强度满足要求.稳定性复核：1= mL/i=94.94; 查GBJ17-88得j=0.676s = 1.2*N1*104 /(jA) =71.59 MPa <[s]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2=(G1+ G3+ G4+ G5 /n= 1.36tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2*Rc= 1.7 tf>1.36tf.扣件抗滑移满足设计要求.5、构造要求：立杆底脚均垫以底座或垫板，立杆接头采用对接方式，并在支架顶端用搭接方式调整标高。
盖梁支架计算书
盖梁支架计算书一、满堂式支架1、说明：1）、简图以厘米为单位，本图只示出支架正面图。
侧面图间距与正面图相同。
2）、参考规范«公路桥涵施工技术规范»、«建筑钢结构设计规范»。
3）、设计指标参照«建筑钢结构设计规范»选取。
4）、简图2、荷载计算1）、模板重量：G1＝4.8T；2）、支架重量：G2＝(20×4×1.2×3.84+(12×4+2×20)×3.84+20×4×2×1.35) ×20/1.2×1.2=18.45T；3）、混凝土重量：G3＝（11.46×1.75-10.96×0.35-2×1.43×0.6）×1.9×2.5=68.89T;4)、施工人员、材料、行走、机具荷载：G4＝0.001×11.46×1.9×1025)、振动荷载：G5＝0.001×11.46×1.9×102=2.18T;3、抗压强度及稳定性计算支架底部单根立柱压力N1＝（G1＋G2＋G3＋G4＋G5）／n;n=20×4=80;N1=1.23tf;安全系数取1.2;立柱管采用ø48×3.5钢管: A=489mm2、i=15.8 mm；立柱按两端铰接考虑取μ＝1。
στμ立柱抗压强度复核：σ＝1.2×N1×104／A=25.15 MPa <[σ]=210MPa 抗压强度满足要求.稳定性复核:λ= μL/i=76;查GBJ17-88得ϕ=0.807σ＝1.2×N1×104／（ϕA）=30.18 MPa <[σ]=210MPa;稳定性满足要求.4．扣件抗滑移计算支架顶部单根钢管压力N2＝（G1＋G3＋G4＋G5）／n＝1tf;扣件的容许抗滑移力Rc=0.85tf.使用两个扣件2×Rc＝1.7 tf>1tf.扣件抗滑移满足设计要求.5．在支架搭设时应在纵横向每隔4－5排设45度剪力撑。
盖梁模板及支架受力计算书
盖梁模板及支架受力计算书一、计算参数荷载： ① 模板自重 40 KN(侧)+8.22KN(底.)=48.22KN36a 工钢 0. 6*12*2=14.4KN② 砼自重 22.83m 3 *25=570.75 KN③ 施工人员及机具荷载 1.5KN/m 2*4.4m*1.9m=12.54KN④ 新浇砼对模板产生荷载 0.22*24*1.5*1.51/2=9.7KN/m 2⑤ 振捣砼产生荷载 2 KN/m 2*4.4m*1.4m=12.32 KN （水平面） 4*4.4*1.5=26.4KN （垂直面）⑥ 倾倒砼产生荷载 4 KN/m 2*4.4m*1.9m=28.56 KN二、对工钢进行验算36a 工钢 I x =15796cm 4 W x =877.6cm 3 S x =508.8cm 3E=2.1*105MPa [δs ] =145MPa τmax =85MPa∑=48.22+14.4+570.75+12.54+12.32+28.56=686.79 KN故qc=34.3410*279.686 KN/m （1） 弯曲强度M max =25*1.6*34.34*[（1-1.95/5）(1+2*1.95/6.1)-5/6.1]=94.435KN.m δmax =3610*6.87710*435.94=103.6MPa<145MPa[δs ]计算简图：q c =34.34KN/m（2） 抗剪强度验算Qmax=21.6*34.34=104.737KNτmax =10*10*1579610*8.508*10*737.104433=33.74MPa<[τ]=85MPa（3）挠度验算ƒmax =3845*El ql 4=45410*15796*10*1.2*3846100*34.34*5=18<2506100=24.4mm三、支架方木验算（1）强度计算∑P=672.39KN ∑q c =9.1*1039.672=35.39KN/m 2q c =35.39*0.5=17.7KN/mM max =87.1*7.172=6.4KN.mΣ=26200*200*6110*4.6=4.8MPa<15Mpa(可)（2）挠度计算ƒmax =)12200*200(*10*10*3841700*7.17*5334=1.4mm<4.3mm计算简图：四、竹胶底模计算1.8CM 厚竹胶底模参数： W x =54mm 3 I x =486mmE=9.0*10 3 M pa δ=14.5Mpa σ=85Mpa(1) 强度验算∑P=632.39KN ∑q c =9.1*1039.632=33.3 KN/m 2M max =103.0*033.02=0.0003KN.mδ=5410*0003.06=5.5Mpa<14.5Mpa(可)ƒmax =486*10*9*384300*033.0*534=0.8 mm =400300=0.8mm计算简图：五、侧钢模背楞及面板验算10a 槽钢： W x =39.4cm 3 I x =198.3cm 4 S x =23.5cm 3E=2.1*105 δ=145Mpa γ=85Mpa q c =9.8KN/m(1)外背楞（间距0.9m 一道）P=4.59KN R A =R B =9.18KN经计算：M max =4.13KN.mδmax =3610*4.3910*13.4=104MPa<140Mpa 故可 ƒmax =45410*3.198*10*1.2*3841700*5.13*5=3.5mm =4001700=4.25mm(2 钢侧模面板及其内背楞由于内背楞及钢侧模面板材料强度及刚度大于底背楞及底模强度及刚度,且底部荷载大于侧面荷载,故模板力学性能无需再进行验算。
盖梁穿心棒支架受力计算
盖梁穿心棒支架受力计算一、盖梁穿心棒支架受力计算的重要性盖梁穿心棒支架受力计算可是个很重要的事儿呢。
你想啊，如果这个计算没做好，那盖梁的稳定性就可能出大问题。
就像盖房子，地基要是没算好能承载多少重量，房子可就危险啦。
对于桥梁工程来说，盖梁就像是房子的重要支撑部分，穿心棒支架受力计算要是不准确，在施工过程中或者以后桥梁使用的时候，就可能出现意想不到的状况，比如局部变形甚至垮塌，这可不得了，会影响交通安全，还可能造成巨大的经济损失呢。
二、计算需要考虑的因素1. 盖梁自身重量盖梁的重量是最基础的一个部分啦。
它的大小、材质都会影响到重量。
比如说，如果盖梁是用比较重的混凝土做的，而且体积还比较大，那对穿心棒支架的压力肯定就更大。
这就像是一个大胖子坐在椅子上，椅子得足够结实才能承受住他的重量一样。
我们得根据盖梁的尺寸、密度等参数来精确计算它的重量，这样才能知道穿心棒支架要承受多大的“压力”。
2. 施工荷载在施工的时候，可不止盖梁本身压在支架上哦。
还有施工人员在上面走来走去，各种施工设备也放在上面。
比如说，起重机在上面吊运材料的时候，就会产生额外的荷载。
这些荷载有时候是动态的，有时候是静态的。
动态荷载就像有人在桥上蹦蹦跳跳一样，会给支架带来瞬间的冲击力，而静态荷载就像是一直放在上面的重物。
我们得把这些施工荷载都考虑进去，才能保证穿心棒支架受力计算的准确性。
3. 风荷载风可不能小看呢。
当桥梁处于空旷的地方时，风一吹，就会对盖梁和穿心棒支架产生作用力。
如果风很大，这个作用力可能还不小。
风荷载的大小和当地的风速、风向以及盖梁和支架的形状等都有关系。
就像放风筝一样，风大的时候风筝线会拉得紧紧的，风对风筝的拉力就类似于风对盖梁和支架的荷载。
三、受力计算的基本方法1. 力学原理的运用我们要用到一些基本的力学原理，比如静力学原理。
这就像是我们在中学物理课上学到的知识一样。
根据力的平衡原理，盖梁和上面的荷载对穿心棒支架产生的压力、拉力等各种力，在整体上应该是平衡的。
空心薄壁墩盖梁支架设计计算
板峪河过渡墩支架受力计算1、支架承受的荷载有：盖梁混凝土重：G1=2502.5KN。
盖梁钢筋重：G2=139.25KN。
盖梁模板重：G3=102KN。
施工人员重量：G4=2.5 KN/m2。
倾倒混凝土时的冲击荷载：G5=3.0KN/m2。
振捣时产生的冲击荷载G6=2.0KN/m2。
2、每根纵梁上承受的荷载是q=（G1+G2+G3）/13.4/2+(G4+G5+G6)*0.288=（2502.5+139.25+102）/13.4/2+（2.5+3.0+2.0）*0.288=104.5KN/m盖梁受力状态简化为一度静不定，假定以支座B为多余约束，RB为多余支反力，则系统简化如下图所示，则变形协调条件为：y B=0或y Bq+y B,RB=0查土木工程手册得：y Bq=ql4（5-24λ2）/（384EI）M(x)=RAx-RBx2RA+RB=2q*（l+a）M(x)=q（l+a）x-3/2RBx由dy2/dx2=M（x）/EI得dy2/dx2 =q（l+a）x-3/2RBx积分两次后得y B,RB=（q（l+a）-3/2RB）x3/6/EIy Bq=ql3（5-24λ2）/（384EI）由以上得：Ql4（5-24λ2）/（384EI）-（q（l+a）-3/2RB）x3/6/EI=0其中x=l/2，λ=a/l由此得：RB=2/3*q（l+a）-1/12*ql（5-24a2/l2）=2/3*104.5*（7.6+2.89）-1/12*104.5*7.6（5-24*2.89*2.89/7.8/7.8）=617.94KN由内力平衡得，RA=RB和ql=RA+RB+RC解得：RA=RB=（ql-RB）/2=（104.5*2*（3.8+2.89）-617.94）/2=390.13KN弯矩计算：AB和BC段最大正弯矩为：M AB=M BC=0.07ql2=104.5*3.8*3.8*0.07=105.6KN.m。
盖梁模板支架计算书
盖梁模板支架计算书以盖梁跨度最大和荷载最大的一横河中桥为例，盖梁长16m，宽1.7m，高1.5m，柱中间距9.4m。
混凝土体积为40.8m3，钢筋混凝土容重取25KN/m3，混凝土总重力为1020kN。
一．模板概述1．侧模与端模支撑侧模为厂家加工的整体钢模,面模钢板厚度5mm，横肋采用12#槽钢，间距30cm，竖肋采用双12#槽钢，间距60cm，竖肋高1.8m；在竖带上下各设一条φ16的栓杆作拉杆，上下拉杆间间距1.7m，在竖肋外设φ48 的钢管斜撑，支撑在底模横梁上。
2．底模支撑底模为整体钢模,面模钢板厚度为5mm，在底模下部顺肋为12#槽钢，间距30cm，横肋为10×10cm方木，间距20cm，单根按3m，跨度按1.4m计算。
3．纵梁抱箍两侧各搭一条单层单排贝雷梁作为纵梁，全长18m，墩柱中心间距9.4m。
纵梁之间采用φ16的栓杆焊接。
4．抱箍采用两块半圆弧型钢板（板厚t=12mm）制成，抱箍高50cm，采用20根M24高强螺栓连接。
抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。
二．荷载组合①盖梁自重荷载：1020KN，即37.5KN/m2②人员荷载：2.5KPa③混凝土冲击荷载：2.0KPa④混凝土振捣荷载：2.0KPa⑤贝雷梁：单位重1kN/m，共18×2=36KN，连接件取0.2kN/m⑥3m长10×10方木：6KN/m3，单根0.18KN，共80根，共14.4KN⑦大模板荷载：全重按8000Kg，即80KN三．抱箍计算1.荷载组合抱箍上总荷载：q=37.5×1.7+（2.5+2+2）×1.7+14.4/16+1.2×2+80/16=83.1KN/m 2.计算简图q=83.1N/mm 3.3m9.4m3.3mR1R23.15×10Nmm53.15×10Nmm5R 1=R 2=KN l a ql 6654.93.32124.91.83)21(2=⨯+⨯=+）（，该竖向压力即为抱箍需产生的竖向摩擦力。
框架墩盖梁支架计算
郑机城际铁路跨石武客专框架墩盖梁支架设计计算一、工程概况1.设计简介-DYK17+448.7 处上跨石武客专，及石武客专交角约为 9。
×××3。
2.框架墩盖梁施工支架方案概述框架墩盖梁采用支架法施工。
盖梁支架根底利用正式构造的承台，承重立柱采用双肢格构式钢管柱，承重纵梁采用贝雷梁。
钢管柱布置在框架墩墩身两侧，及石武客专线路平行，距离石武客专梁体外边缘 0.5m，钢管柱高 19.7m，在 7.8m、12.8m、17.8m 处各设一道[16 槽钢及墩身抱箍连接，钢管柱两分肢间距 4.6m，分肢钢管采用Ф618×16mm的钢管，格构柱缀材采用∠125×8mm等边角钢。
钢管柱及承台采用事先预埋的钢板焊接连接，承台预埋90×90cm厚 2cm 钢板。
钢管柱顶并排放三组[3703]横梁〔两[40 槽钢背靠背用螺栓连接〕，[3703]横梁上放砂箱，砂箱上放贝雷梁纵梁。
贝雷梁沿盖梁轴线方向放在盖梁正下方，共 12 组，每组贝雷梁长 m。
贝雷梁每间隔 3m 用一道[10 槽钢上下横向连成一个整体。
贝雷梁顶垂直盖梁轴线方向放置长 6m 的[903]横梁。
[903]横梁放在贝雷梁直腹杆正上方，间距 1.5m。
[903]横梁及贝雷梁上弦杆采用φ20的螺栓连接在一起。
[903]横梁顶部铺设15×15cm纵向方木，间距 30cm，纵向方木上铺 10 ×10cm横向方木，间距 30cm。
方木上铺竹胶板作为底模，一次浇筑成型。
贝雷梁底距离石武客专轨顶最小距离为 5.31m，满足轨道车通过的净空要求。
二、上部荷载计算1.盖梁钢筋混凝土自重：2.振捣砼时产生的荷载：3.倾倒砼时产生的荷载：4.人工及施工机械荷载：2.5⨯3⨯15⨯ 26 = 2925KN 3⨯15⨯ 2.0 = 90KN3⨯15⨯ 2.0 = 90KN3⨯15⨯1.0 = 45KN总荷载：Q = 2925⨯1.2 + (90 + 90 + 45) ⨯1.4 = 3825KN三、底模板及方木受力计算×2.4m，E = 7500MPa ，[σ]= 60MPa ，底模支撑方木采用10×10cm方木, 方木间距 30cm。
脚手架盖梁支架计算方法
脚手架盖梁支架计算方法一）立杆支撑稳定性验算计算原则：考虑到脚手架钢管的使用磨损情况，钢管材料按照Φ48×3.5mm 进行验算。
脚手架钢管截面积A＝4.89cm2，回转半径i=15.78mm，钢材抗压强度设计值为205MPa；1、不含大跨盖梁支架立杆支撑布置按照0.6×0.6m（纵向×横向）进行设计，横杆设计按照步距1.2m进行计算。
取单位面积重量最大的PHN05号盖梁4.514t/m2盖梁混凝土：(1)荷载计算：（不考虑风荷载）：○1永久荷载（∑NGk）A、混凝土重：66.2m3*25/(19.295*1.9)=45.144kN/m2B、模板及支架重：0.75 kN/m2C、∑NGK＝（45.144＋0.75）×0.6×0.6＝16.522kN○2活荷载（∑NQK）A、施工人员及设备荷载：1.0 kN/m2B、振捣混凝土荷载：2.0 kN/m2C、∑NQK＝（1.0＋2.0）×0.6×0.6＝1.08 kN○3计算荷载（N）N＝1.2NGK＋1.4NQK＝1.2×16.522＋1.4×1.08＝21.338kN2、立杆稳定性计算：N/φA≤f式中： N —立杆轴向力，取N＝21.338kN；φ—稳定系数，根据长细比λ＝76，查得稳定系数φ＝0.744A—立杆截面积，A＝4.89cm2；f—钢材抗压强度设计值，取f＝205MPa。
N/φA＝21338/（0.744×489）＝58.65MPa＜f＝205 MPa故立杆稳定二）立杆地基承载力计算荷载计算：（不考虑风荷载）单根立杆的轴向力N＝21.338 kN整个支架的总竖向力N0为21.338×36.66/（0.6×0.6）=2172.92kN基础底面积为19.295*1.9=36.66m2则基础底面平均压力：P＝N/A＝2172.92/36.66＝59.27KPa＜80 Kpa（上海市地基平均承载能力）2、大跨箱梁桥大盖梁支架立杆支撑布置按照0.6×0.3m（纵向×横向）进行设计，横杆设计按照步距1.2m进行计算。
