光敏感材料02第八章第二讲

合集下载

感光材料的结构、种类与性能(ppt 81页)

感光材料的结构、种类与性能(ppt 81页)
现在普通的彩色片,一般为日光、灯光通 用型,在日光、灯光下都能使用,但在灯光下 色彩还原仍差较差。
日光型彩色片在阳光下拍摄
日光型彩色片在灯光下使用
三,黑白相纸的种类
1,按表面特性分为:有光纸和无光纸。 2,按纸基结构分:有钡地纸、RC(涂塑)纸、 FB(纤维)纸。 3,按反差性能分:有软性纸、中性纸、硬性纸。 4,按用途分:有印相纸、放大纸。 四,彩色相纸的种类
多使用全色片,以正确记录全部可见光谱,使被 摄对象得到全面呈现。
3,从感光度来看,黑白感光片有慢速片、中
速片、快速片、特快片等。
慢速片,感光度低于ISO50/18°;
中速片,感光度在ISO64/19°至
ISO125/22°之间;
快速片,感光度在ISO160/23°至
ISO320/26°之间;
特快片,感光度高于ISO400/27°。
久影像。
4,1835年,英国发明家塔尔博特用氯化银
或硝酸银作感光物质,涂在纸基上,放入相机,拍
成负像,又在阳光下通过特定装置获得正像,并发
明固定影像的方法。被称为“卡罗摄影术”。
5,1851年,英国摄影家阿切尔发明火棉胶湿
版,用玻璃版代替金属版,摄影进入湿版时代。
(感光物质是火棉胶和银盐,片基是玻璃版)。
影像。
CMOS(互补金属氧化物半导体 Complementary Metal-Oxide- Semiconductor),与 CCD 相比,具有低能耗、 高集成度和低生产成本等优势。
第一节 感光材料的发展简史
一,感光片的发展历程
感光片的发展,主要有两个方面:
一是感光物质的发展、进步;
二是感光物质的载体--片基的发展与改进。
黑白感光片的构成

《感光材料》课件

《感光材料》课件

《感光材料》PPT课件
欢迎来到《感光材料》PPT课件!今天我们将深入探讨感光材料的各个方面, 从定义到应用领域,让我们一起了解这个令人着迷的领域。
感光材料的定义
1 关键组件
感光材料是指能够记录和储存光能的材料,它包括感光层、导电层和基底等关键组件。
2 物理原理
感光材料利用光的能量激发电子的行为,化学法
通过溶液的沉积、干燥和处理步骤,制备出具有特定结构和性质的感光材料。
2
薄膜技术
利用薄膜的沉积、成膜和加工技术,制备出高质量、高性能的感光材料。
3
纳米材料合成
利用纳米材料的特殊性质,制备出具有高响应度和高灵敏度的感光材料。
感光材料的应用领域
摄影领域
感光材料是相机和胶片的核 心组成部分,它使我们能够 记录和保存珍贵的瞬间。
3
多功能化
感光材料将更多地与其他材料和技术相结合,实现多功能和多领域的应用。
感光材料的优势和挑战
优势 高感光度 高分辨率 宽波长范围
挑战 材料制备复杂 成本较高 材料稳定性有待改进
总结和展望
通过本课件,我们深入了解了感光材料的定义、分类、制备方法、应用领域、发展趋势、优势和挑战。未来, 感光材料将继续推动科学技术的发展,创造出更多令人惊叹的应用。
3 应用广泛
感光材料在摄影、印刷、光存储等领域发挥着重要作用,进一步推动了科学技术的发展。
感光材料的分类
化学成分
感光材料可以根据化学成分分为银盐、聚合物、半 导体和纳米材料等不同类型。
应用领域
感光材料也可以根据应用领域进行分类,比如摄影 感光材料、印刷感光材料和光存储感光材料。
感光材料的制备方法
印刷领域
感光材料在印刷行业中起着 至关重要的作用,能够实现 高质量的图像和文字复制。

第八章 光学材料课件

第八章 光学材料课件

2018/7/17
第一节 激光材料
1960年,世界上第一个一红宝石(Al2O3:Cr3+)
为工作物质的固体激光器研制成功,使得光学的 发展进入了一个新的发展阶段。
激光与一般的光不同的是纯单色,具有相干性,
因而具有较大的能量密度。
中文名称:激光 英文名称:laser
定义:由受激发射的光放大产生的辐射。 Light Amplification by Stimulated Emission of Radiation
半导体激光器的工作原理 半导体激光器是一种相干辐射光源,要使它能产生激光,必须具备三个基本条件: (1)增益条件:建立起激射媒质(有源区)内载流子的反转分布。在半导体中代表电子能量的是由 一系列接近于连续的能级所组成的能带,因此在半导体中要实现粒子数反转,必须在两个能 带区域之间,处在高能态导带底的电子数比处在低能态价带顶的空穴数大很多,这靠给同质 结或异质结加正向偏压,向有源层内注人必要的载流子来实现,将电子从能量较低的价带激 发到能量较高的导带中去.当处于粒子数反转状态的大量电子与空穴复合时,便产生受激发 射作用. (2)要实际获得相干受激辐射,必须使受激辐射在光学谐振腔内得到多次反馈而形成激光振荡, 激光器的谐振腔是由半导体晶体的自然解理面作为反射镜形成的,通常在不出光的那一端镀 上高反多层介质膜,而出光面镀上减反膜.对F-p腔(法布里一拍罗腔)半导体激光器可以很方 便地利用晶体的与P一n结平面相垂直的自然解理面构成F一P腔. (3)为了形成稳定振荡,激光媒质必须能提供足够大的增益,以弥补谐振腔引起的光损耗及 从腔面的激光输出等引起的损耗,不断增加腔内的光场.这就必须要有足够强的电流注入, 即有足够的粒子数反转,粒子数反转程度越高,得到的增益就越大,即要求必须满足一定的 电流阀值条件.当激光器达到阀值,具有特定波长的光就能在腔内谐振并被放大,最后形成 激光而连续地输出.可见在半导体激光器中,电子和空穴的偶极子跃迁是基本的光发射和光 放大过程。对于新型半导体激光器而言,人们目前公认量子阱是半导体激光器发展的根本动 力.量子线和量子点能否充分利用量子效应的课题已延至本世纪,科学家们已尝试用自组织 结构在各种材料中制作量子点,而GaInN量子点已用于半导体激光器.另外,科学家也已经做 出了另一类受激辐射过程的量子级联激光器,这种受激辐射基于从半导体导带的一个次能级 到同一能带更低一级状态的跃迁,由于只有导带中的电子参与这种过程,因此它是单极性器 件.

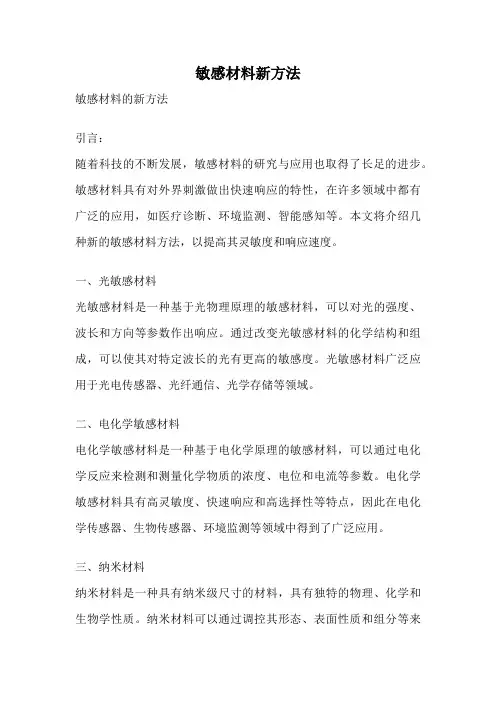

敏感材料新方法

敏感材料新方法

敏感材料新方法敏感材料的新方法引言:随着科技的不断发展,敏感材料的研究与应用也取得了长足的进步。

敏感材料具有对外界刺激做出快速响应的特性,在许多领域中都有广泛的应用,如医疗诊断、环境监测、智能感知等。

本文将介绍几种新的敏感材料方法,以提高其灵敏度和响应速度。

一、光敏感材料光敏感材料是一种基于光物理原理的敏感材料,可以对光的强度、波长和方向等参数作出响应。

通过改变光敏感材料的化学结构和组成,可以使其对特定波长的光有更高的敏感度。

光敏感材料广泛应用于光电传感器、光纤通信、光学存储等领域。

二、电化学敏感材料电化学敏感材料是一种基于电化学原理的敏感材料,可以通过电化学反应来检测和测量化学物质的浓度、电位和电流等参数。

电化学敏感材料具有高灵敏度、快速响应和高选择性等特点,因此在电化学传感器、生物传感器、环境监测等领域中得到了广泛应用。

三、纳米材料纳米材料是一种具有纳米级尺寸的材料,具有独特的物理、化学和生物学性质。

纳米材料可以通过调控其形态、表面性质和组分等来实现对外界刺激的敏感性。

例如,通过调控纳米粒子的大小和形状,可以使其对光、电、磁等信号有更高的敏感度。

纳米材料在生物医学、催化剂、能源储存等领域有着广泛的应用前景。

四、生物敏感材料生物敏感材料是一种基于生物学原理的敏感材料,可以对生物分子、细胞和组织等作出响应。

生物敏感材料可以通过与生物体的相互作用来实现对特定生物指标的检测和监测。

生物敏感材料在医疗诊断、药物传递、生物传感等领域中有着广泛的应用。

五、智能材料智能材料是一种能够感知和响应外界环境的材料,可以实现自主控制和自适应性能。

智能材料可以通过调控其结构和组分,使其对温度、湿度、压力、光等环境因素有快速响应。

智能材料在智能传感、智能控制、智能材料等领域中有着广泛的应用。

结论:敏感材料的研究与应用对于提高生活质量和推动科技进步具有重要意义。

新的敏感材料方法的出现,为敏感材料的性能改善和应用拓展提供了新的思路和方法。

功能材料课件-敏感材料

功能材料课件-敏感材料

气敏陶瓷
气敏材料
材料: SnO2主要用于可燃性气体检测,如氢、甲烷、丙烷、乙醇、 丙酮、一氧化碳、煤气、天然气的检测 ZnO主要用于氢、一氧化碳、氟利昂气体 γ-Fe2O3主要用于异丁烷气体和石油液化气检测 ZrO2主要用于氧气检测,是利用氧浓度差原理 钙钛矿(ABO3)型气敏材料主要用于乙醇气体检测
气敏陶瓷
气敏材料
气敏传感器应用较广泛的是用于防灾报警,如煤 气、或有毒气体报警,也可用于对大气污染监测、CO气 体测量、酒精浓度探测等方面。
烟雾报警器
酒精传感器
二氧化碳传感器
湿敏陶瓷
湿敏电阻是一种阻值随环境相对湿度的变化而变化的敏 感元件,可将湿度的变化转变为电讯号,易于实现湿度指示、 记录和控制自动化。
压敏材料
压敏电阻材料 ZnO系压敏电阻 ZnO 压敏电阻陶瓷材料主要成分ZnO Bi2O3、Co2O3、MnO2、Cr2O3添加剂的作用大都是偏析在 晶界上形成阻挡层。
Al2O3、Sb2O3、TiO2、SiO2、B2O3 和PbO 等添加剂起 降低烧结温度和控制晶粒尺寸的作用。
压敏材料 压敏电阻材料 ZnO系压敏电阻
压敏材料
压敏电阻材料 压敏陶瓷电阻器根据所应用的电压范围可以分为: 高压压敏电阻器 中压压敏电阻器 低压压敏电阻器
其中低压压敏电阻器又分为压敏电压为4.7—22 V 的低压压敏电阻器和22—68 V 的低压、大通流容量压敏 电阻器。目前,国内外重点研究低压压敏陶瓷材料、电 容–压敏复合功能陶瓷材料以及高压压敏陶瓷材料。
气敏陶瓷
固体电解质气敏模型 固体电解质气敏机理不是靠材料中的电子或空穴导电。
而是靠气敏材料中的阳离子或阴离子导电,一般将这种传导性 称为固体电解质,如稳定性能好的ZrO2 。

第2章敏感材料概述

第2章敏感材料概述
第 2 章 敏感材料概述
第一节 半导体材料在传感器技术领域的应用
一、单晶半导体材料
表 2-1 采用半导体材料制作的传感器例子
传感器
光传感器
磁传感器 压力传感器 气体传感器 温度传感器 加速度传感器 化学传感器 温度传感器 流量传感器 感温整流器 放射性监测器 超声波传感器
效应
光生伏特效应
光导电效应
热点效应 霍尔效应 磁阻效应 压电效应 压阻效应 吸附阻抗变化 吸附引起功函数变化 气体色谱法 吸附阻抗变化 压阻效应 压电效应 FET 的栅电压变化 门控制型二极管 热电动势 BIP 晶体管温度测量 BIP 晶体管温度特性 热激励电流的温度特性 光电导效应 光电导效应 压电效应
CdS,AgI

栅极吸附效应 MOSFET
SSiiO(2,栅S材A2-gH用X+,::AP用bgO于2S)S,i3XN-4用/:离子(敏IFS感E性T)FET
1.热敏电阻 以钛酸钡基半导瓷制备的 PTC 热敏电阻器(PTCR),可实现彩电消磁、马达启动、过 流保护、恒温加热等功能。这类元件属于开关型。不同开关温度和电流-时间特性的各种规 格 PTCR 分别适用于空调机、电冰箱、电风扇等各类电机启动。在开关温度附近的 PTCR 处 于等功率段和等阻段,具有限流和热自控功能,因此可用于通信配线架及其它晶体管电路的 限流保护。此外,还广泛应用于暖风机、卷发机等家用电器,以及干燥箱、暖房等工业用恒 温加热装置,并以其高安全性、高可靠性和节能性大量取代传统的电阻丝加热器。 PTCR 还可用作恒温器,用于恒温型石英晶体振荡器(TCXO)以及移动电话手机充电 器。高精度的负温度系数热敏电阻器(NTCR)则可用于晶振的温度补偿和充电器电路的过 流保护。 2.压敏电阻器 压敏电阻器是一种对外加电压敏感的非线性变阻器(Varistor)。半导瓷压敏电阻以氧化 锌系为主。当电压超过定值 UB 时,元件立即导通呈低阻态,防止过压对电力或电子线路的

《敏感陶瓷》课件 (2)

《敏感陶瓷》课件 (2)

结语
敏感陶瓷的重要性
敏感陶瓷在传感领域的重要性不容忽视,为 各类传感器的性能提升和应用拓展提供了新 的可能。
总结及展望
通过了解敏感陶瓷的制备方法、特性分析和 应用案例,我们对其未来发展有了更深入的 认识。
制备方法
常见的制备方法
烧结法、溶胶-凝胶法的优缺点比较
不同制备方法具有各自的特点和优缺点,了解 并比较这些方法有助于选择适合的制备方法。
特性分析
1
基本特性
敏感陶瓷具有高灵敏度、快速响应、稳定性好等特性,可用于各种传感应用。
2
机理分析
通过深入研究敏感陶瓷的响应机理,可以揭示其物质结构与性能之间的关系。
电子传感器
敏感陶瓷可以用于制造各种类型的电子传感器, 如压力传感器、温度传感器等。
展望
未来应用前景
敏感陶瓷在生物医学、环境监测、智能传感等 方向具有广阔的应用前景,可以满足人们对高 性能传感器的需求。
研究方向及挑战
未来的研究可以侧重于提高敏感陶瓷响应的灵 敏度、稳定性和可靠性,同时应对制备过程等 方面的挑战。
3
性能优化
探索改善敏感陶瓷性能的方法,如增加纳米材料掺杂、调节制备工艺等。
应用案例
生物传感器
敏感陶瓷可以用于生物传感领域,用于检测细 胞、蛋白质、DNA等生物分子的存在和浓度。
化学传感器
敏感陶瓷可应用于检测污染物、化学物质浓度、 气体组分等,发挥着重要的监测功能。
光学传感器
敏感陶瓷在光学领域的应用包括光纤传感、光 学信号调制等,为高精度测量提供技术支持。
《敏感陶瓷》PPT课件 (2)
敏感陶瓷是一种具有特殊响应性能的陶瓷材料。本课程将介绍敏感陶瓷的定 义、制备方法、特性分析、应用案例、未来前景等内容。

敏感材料PPT课件

敏感材料PPT课件

化1℃时,热敏电阻阻值的变化率。即
T
1 RT

dRT dT
αT和RT对应于温度T(K)时的电阻温度系数和电
阻值,在工作温度范围内,αT不是一个常数。
热敏电阻的温度系数绝对值比金属高很多倍,
灵敏度较高,且电阻大,测量线路简单,不需要考
虑引线带来的误差,能够远距离测量。
5
敏感材料-热敏陶瓷

材料制作的PTC;另一类是以氧化钒为基的材料。
1. BaTiO3系PTC热敏电阻陶瓷
(1) BaTiO3陶瓷产生PTC效应的条件 当BaTiO3陶瓷材料中的晶粒充分半导化,而晶
界具有适当绝缘性时,才具有PTC效应。PTC效应完
全是由其晶粒和晶界的电性能决定,没有晶界的单
晶不具有PTC效应。
纯BaTiO3具有较宽的禁带,室温下的电阻率为 1012cm,接近绝缘体,不具有PTC电阻特性。
Ba2+,或用Nb5+、Ta5+、W6+等置换Ti4+,获得电阻率 为103-105cm的n型半导体。电阻率一般随掺杂浓度
的增加而降低,达到某一浓度时,电阻率降至最低
值,继续增加浓度,电阻率则迅速提高,甚至变成
绝缘体。
BaTiO3的电阻率降至最低点的掺杂浓度(质量分 数)为:Nd 0.05%,Ce、La、Nb 0.2%~0.3%,Y 0.35 %。
需要在氧化气氛下重新热处理,才能得到较好的PTC
特性,电阻率为1-103cm。
15
敏感材料-热敏陶瓷

(4) BaTiO3PTC陶瓷的生产工艺:
A、原料:一般应采用高纯度的原料,特别要控制受 主杂质的含量,把Fe、Mg等杂质含量控制在最低限
度。一般控制在0.01mol%以下。 B、掺杂:施主掺杂物La2O3、Nb2O5、Y2O3等宜在合 成时引入,含量在0.2~0.3mol%这样一个狭窄的范围 内。

敏感材料

敏感材料
The End… …
林宏 电科08-2班 0807010227
林宏 电科08-2 0807010227
林宏 电科08-2 0807010227
敏感材料 sensitive material 家用气体报警器
林宏 电科08-2 0807010227
敏感材料 sensitive material 一氧化碳气体探测器
• 一氧化碳气体探测器是一种可连续检测一氧化碳浓度的本质安全 型设备。它适用于防爆,有毒气体泄漏抢险,地下管道或矿井等场所, 能有效保证工作人员的生命安全不受侵害,生产设备不受损失。
敏感材料 sensitive material
SnO2 半导体气敏元件特点:
- (1)气敏元件阻值随气体浓度变化关系为指数变化关系。因此,非 常适用于微量低浓度气体的检测。 - (2)SnO 2 材料的物理、化学稳定性较好,与其它类型气敏元件 (如接触燃烧式气敏元件)相比,SnO 2 气敏元件寿命长、稳定性好、 耐腐蚀性强。 - (3)SnO 2 气敏元件对气体检测是可逆的,而且吸附、脱附时间短, 可连续长时间使用。 - (4)元件结构简单,成本低,可靠性较高,机械性能良好。 - (5)对气体检测不需要复杂的处理设备。可将待检测气体浓度可通 直接转变为电信号,信号处理电路简单。
敏感材料 sensitive material
这种人工鼻实际上和烟雾报警器很类似,它是把探测一氧化碳 等有毒气体的气敏材料传感器和电子线路集中安装在一个只有指甲大 小的硅片上。
1991年初,曼彻斯特大学科技学院终于制造出一种人工鼻, 约30厘米长,在试验中证明,这个人工鼻对有些气体的嗅觉,甚至胜 过嗅觉非常灵敏的狗和猪。除了可在汽车上使用外,也可以安装在住 宅、工厂和其他车辆中,监测有毒的一氧化碳气体可能对人类造成的 危害。

材料学中常用的分析方法第二讲 - XPS 有关金属材料的分析手段幻灯片PPT

材料学中常用的分析方法第二讲 - XPS 有关金属材料的分析手段幻灯片PPT
(a) SEM
(b) O-AEM
(c) Fe-AEM
Fe杂质的存在会造成镀层粗糙, 脆性增加, 应力大
(a) AES image (b) cross section
of 6-layered Si:DLC film
AES is used to map the composition distribution
Si+4-2p Si0-2p
高合金钢外表腐蚀产物的XPS分析 (改变倾 角)
最表面
近表面
XPS的特点
* 外表、界面成分分析能 力
* 较好的元素价态分析能 力
* 成分深度的分析能力
XPS的性能
• 成分分析深度:2 nm • 元素的探测灵敏度约0.1%.
• 面分辨率: 250 µm.
• 可分析元素: Li以后的元素; 对轻元素灵敏度高
0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
S puttering tim e (s)
结论:FeOx涂层,厚度100nm
Auger (a) and EDX (b) spectra from the surface of a BaO oxide covered Ni electrode
不同物质中C1s电子的束缚能
————————————————————————————————————————————————
物质
束缚能 (eV)
————————————————————————————————————————————————
TiC
281.6
石墨
284.7
(CH)n MCH2OH MCOOH
AES show presence of Ba, Sr, Al and O on the surface. From the absence of Ni in the spectra it is evident that this layer is deeper

光电材料课件 第八章

光电材料课件  第八章
铝膜的作用?
铝膜的作用
1. 维持屏电位等于阳极电位
荧光屏的电阻率通常在 1010 ~ 1014 cm 范围,受到高速电子轰击时,会积 累负电荷,降低加在荧光屏上的电压 铝膜可以导走所积累的负电荷
2. 反射荧光粉发出的光 防止光反馈到光阴极 提高屏幕亮度
3. 避免离子轰击荧光屏 避免形成离子斑
铝膜的副作用: 损失轰击电子的动能
GL
M2 E1
121 2U1U2 R1R2
m12m22
同理可推得三级级联像管的亮度增益为
GL
1231 2 3U1U2U3R1R2 R3
m12 m22 m32
(4)对亮度增益表达式的讨论
M UR
GL E m2
为了提高增益,以便在一定图像入射照度下提高荧光屏上输出图像的亮 度,必须提高η、τ、R、U,减小m
3.背景特性
在输出端荧光屏的图像中,除了有用的成像(信号)亮度以外,还存在 一种非成像的附加亮度,称之为背景(或背景亮度)
图像的对比下降,影响图像的清晰程度
像管的背景
✓ 无光照射情况下的暗背景 产生的主要原因是光阴极的热电子发射和颗粒引起的场致发射
✓ 因入射信号的影响而产生的附加背景,称为信号感生背景(或光致背景) 阴极透射光、管内散射光、离子反馈、光反馈
光阴极 2. 使电子图像聚焦成像并获得能量 增强或数量倍增
电子光学系统、微通道板
3. 将获得增强后的电子图像转换成 可见的光学图像
荧光屏
1. 辐射图像的光电转换
任务: 将入射辐射图像转变为光电子分布图像 原理: 外光电效应——光电发射 要求: 产生尽可Байду номын сангаас多的光电子——灵敏度要高
像管中常用的光阴极

第二章 光学材料1.

第二章 光学材料1.

光纤结构
光纤是一种多层介质结构的圆柱体,圆柱体由纤芯、包层和 护层组成。纤芯材料的主体是二氧化硅或塑料,制成细的圆柱 体,其直径为 5 ~ 75μm。有时在主体材料中掺入极微量的其他 材料如二氧化锗或五氧化二磷等,以便提高的折射率。围绕纤 芯的是一层圆柱形套层 ( 包层 ),包层可以是单层或多层结构, 层数取决于光纤的应用场所,但总直径控制在100~200μm范围 内。包层材料一般为 SiO2 ,也有的掺入极微量的三氧化二硼或 四氧化硅。与纤芯掺杂的目的不同,包层掺杂的目的是为了降 低其对光的折射率。包层外面还更涂一些涂料,其作用是增加 光纤的机械强度。光纤最外层是一层塑料保护管,其颜色用 以区分光缆中不同的光纤。光 缆是由多根光纤组成,并在光 纤间填入阻水油膏以此保证光 缆传光性能。光缆主要用于光 纤通信。
第二章 各种固体材料及其应用: 光功能材料
固体材料中的光学常数
各种光功能材料ຫໍສະໝຸດ 体光学常数间的基本联系反射系数 吸收系数 光吸收的描述——复数介电常数
光学常数间的关系
参考《固体物理》,黄昆著
晶体的光吸收和光辐射过程
吸 收 边
10000
吸收系数/cm-1 100 10
本 征 吸 收 区
激 子 吸 收
自 由 载 流 子 吸 收
晶 格 吸 收
自 由 载 流 子 吸 收
杂 质 和 磁 缺 吸 陷 收 吸 收
回 旋 共 振 吸 收
10
1
0.1
0.01
h (eV )
1.本征吸收:价电子导带 2.激子吸收:电子-空穴束缚激发态
3.自由载流子吸收:电子、空穴的带内跃迁 4.晶格吸收:与晶格振动相联系的吸收,红外区段 5.杂质和缺陷吸收: 与浅能级的杂质原子跃迁相关 6.磁吸收和回旋共振吸收:电子自旋反转、自旋波量子的激发。

电子器件2敏感器件共6页word资料

电子器件2敏感器件共6页word资料

第二篇敏感器件第五章光敏器件§5.1 光敏器件及基础知识一、基础知识光电效应:受光激发→能带跃迁→光电导效应、光伏特效应。

本征半导体情况PN结情况半导体的光电效应示意图* 完全纯净的半导体称为本征半导体(或I型半导体)。

硅和锗都是四价元素,其原子核最外层有四个价电子。

它们都是由同一种原子构成的“单晶体”,属于本征半导体。

在绝对温度零度和没有外界能量激发时,价电子受共价键的束缚,晶体中不存在自由运动的电子,半导体是不导电的。

但是,当温度升高或受光照等外界因素的影响,某些价电子获得了足够的能量,足以挣脱共价键的束缚,跃迁到导带,成为自由电子,同时在共价键中留下空穴。

把热激发产生的这种跃迁过程称为本征激发。

显然,本征激发所产生的自由电子和空穴数目是相同的。

主要特性:光电特性光谱响应频率响应(明暗交替)(日光灯频谱单一,白炽灯频谱较宽)(如R、L)另外,还有伏安特性、温度特性等。

二、光敏器件举例光敏电阻光敏二极管光敏三极管光敏电池光耦(光耦合器)各种光敏器件的伏安特性等参看书上。

§5.2 光敏器件的应用一、光敏电阻应用测光(温度→跃迁→发光)测温(如相机)(如白炽灯)(如热铁块)*注意加限流电阻。

(当心节能灯、体温表的危害!)光控调光电路光控开关电路二、光敏二极管应用光电变换器照度传感器(调制光:可消除背景干扰)▲(如相机)光控开关* 可输出调制光的电路三、光敏三极管应用光控报警电路▲光敏逻辑电路带自锁的光控开关灵敏光控开关四、光耦应用隔离性好,抗干扰强。

(隔离电阻1010~1011Ω,隔离电压0.5~10kV,隔离电容<2pF)光耦固体开关光耦组合开关脉冲放大电路线性放大电路单稳态触发电路电平转换电路此外,光敏器件还可构成其他应用电路。

(参看书上)第六章热敏器件§6.1 热敏电阻的基本情况一、原理特性原理:振动碰撞或能带跃迁等 → 阻值变化分类:正温度系数(T ↑→R ↑),负温度系数(T ↑→R ↓)。

光敏感材料02第八章第二讲

光敏感材料02第八章第二讲
光敏功能材料及传感器
二、 外光电效应器件
(二)、光电倍增管及其基本特性
当入射光很微弱时,普通光电管产生的光电流很小,只有零 点几 μA ,很不容易探测。这时常用光电倍增管对电流进行放大, 下图为其内部结构示意图。
1. 结构和工作原理
用于ANTEK9000硫氮分 析仪上的硫检测器中, 是检测荧光信号的关键 部件 。
规律三
当光照射某一金属时,无论光强如何,照射时间多长, 只要入射光的频率ν小于这一物质的红限ν0 (ν<ν0 ) , 就不会产生光电效应。 光电子的最大初动能随入射光的频率 呈线性地 增加,与入射光强度无关。
光敏功能材料及传感器
规律四
二、 外光电效应器件
(一)光电管及其基本特性
1. 结构与工作、 外光电效应器件
光敏功能材料及传感器
二、 外光电效应器件
2、主要参数
(1)倍增系数M 如果n个倍增电极的δ都相同,则 阳极电流 I 为
M in
I i in
i —光电阴极的光电流
等于n个倍增电极的二次电子发射系数δ的乘积。
I 光电倍增管的电流放大倍数β为: in i
M 与所加电压有关,M 在105 ~ 108之间,稳定性为1 %左右,加速电压稳定性要在0.1%以内。如果有波动, 倍增系数也要波动,因此M具有一定的统计涨落。一般阳 极和阴极之间的电压为1000 ~ 2500V,两个相邻的倍增电 极的电位差为50 ~ 100V。对所加电压越稳越好,这样可以 减小统计涨落,从而减小测量误差。
(2)光电发射第二定律(也叫爱因斯坦定律)
发射出光电子的最大动能随入射光频率的增高而线性地增 大,而与入射光的光强无关。即光电子发射的能量关系符合爱 因斯坦方程:

第二章-光学材料2PPT课件

第二章-光学材料2PPT课件

随后( 1991年)Yablonovitch制成了具有完全禁带的三维 光 子 晶 体 。 该 结 构 属 金 刚 石 结 构 , 禁 带 频 率 从 13GHz 到 15GHz。
从此光子晶体成为一个迅速发展的科学领域。
.
12
光子晶体的制备方法
.
13
早期制作的三维光子晶体的工作频率多落在微波段。当工作波 段向短波长推进时,实验制作则变得越来越困难。目前的实验 技术还无法实现工作于远红外或光波段的金刚石结构。
光学界中的“半导体”
—— 新一代光电材料:光子晶体
.
1
控制光子的运动??
在上个世纪,人类对材料性质的认识上升到了电子层 次,半导体物理的进展达到了能够控制材料中的电子运动 行为的水平,从而诞生了高速发展的电于工业和信息产业。
在过去的十年中,人们以控制材料中光传播为目标,受 这一目标的强烈驱使,科学家转向了材料光学性质的探索, 由此开辟了一个崭新的科学研究领域——光子晶体及其应 用。
光子晶体的发现是光和电磁波传播与控制技术方面的一 次革命,1999年,被《 Science 》评为年度十大科技成就 之一。
.
2
内容提要
光子晶体的基本概念 光子晶体的研究历史 光子晶体的制备方法 光子晶体的理论研究 光子晶体的应用前景
.
3
光子晶体的基本概念
光子晶体的结构 周期约为: 25-100nm
在介电系数呈周期性排列的材料中,电磁波在频 谱上形成能隙,其色散关系具有带状结构,称为 光子能带结构。 具有光子能带结构的介电. 物质,称为光子晶体。4
光子晶体的基本概念
➢光子晶体: 人工晶体,由介电材料的周期排列而构成的。
➢光子晶体概念是由Yablonovitch和 John在 1987年各自独 立地提出来的,它来自于 Maxwell方程与Schrodinger方程 以及光子和电子类比。
