汽车电路维修培训计划

汽车电路维修培训计划一、培训导论汽车电路维修是汽车维修行业中的重要一环，能够有效检测和修复汽车电路问题对车辆性能和安全具有关键作用。

因此，建立一个系统化的汽车电路维修培训计划对于提高汽车维修人员的技能水平是至关重要的。

本培训计划旨在通过系统化的理论学习和实践操作，培养汽车维修人员对汽车电路维修的深入理解和操作能力。

本课程将包括汽车电路基础知识、故障诊断与修复技术、以及实践操作等内容。

通过本培训计划，参与者将能够全面掌握汽车电路维修的基本理论和操作技巧，提高汽车维修质量和效率。

二、培训内容1. 汽车电路基础知识1.1 汽车电路概述1.2 电路元件及其功能1.3 电路符号和图示1.4 电路故障检测工具及使用2. 汽车电路故障诊断与修复技术2.1 电路故障常见原因分析2.2 电路故障检测步骤2.3 电路故障快速诊断技术2.4 电路故障修复技术3. 实践操作3.1 电路测试仪器使用3.2 电路图示解析3.3 故障模拟排除3.4 电路维修实例演练三、培训目标及效果评估通过本培训，参与者将能够达到以下目标：1. 掌握汽车电路维修的基础知识，包括电路概述、元件功能、图示解析等；2. 能够独立进行电路故障诊断与修复，提高解决问题的能力；3. 熟练掌握汽车电路测试工具的使用方法，提高维修操作效率；4. 掌握常见电路故障的快速诊断和修复技术，提高汽车电路维修质量。

为了评估培训效果，我们将采取以下评估方法：1. 知识测试：对参与者进行汽车电路维修基础知识的考核，以评估其学习效果；2. 操作评估：对参与者进行电路故障诊断与修复操作的评估，以评估其操作能力；3. 学习反馈：通过参与者的学习反馈及时了解培训效果，并对培训课程进行调整和优化。

四、培训教材及教学资源为了保证培训效果，我们将为参与者提供以下教材和教学资源：1. 《汽车电路维修技术手册》2. 《汽车电路故障诊断与修复实例解析》3. 电路测试仪器、实验台等实践操作资源通过提供全面的教材和教学资源，确保参与者能够全面系统地学习汽车电路维修知识和技术，并能够进行实践操作，巩固所学知识。

汽车电路常见故障检修方法

汽车电路常见故障检修方法汽车电路故障是我们常见的汽车故障之一，同时也是较为复杂的维修工作之一、在汽车电路故障的检修过程中，需要综合运用电气原理和电路检测技术，结合实际情况进行定位和修复。

下面将介绍一些常见的汽车电路故障检修方法。

1.断路检修法：断路是指汽车电路出现导电断开的现象。

检修断路的方法主要是使用继电器原理，通过逐个检查电路中的继电器、开关、插头及线束等元件，查明是否存在断路，进而修复。

2.短路检修法：短路是指汽车电路中两个电极之间发生铅直通导的现象。

检修短路的方法主要是利用继电器原理，通过逐个检查电路中的继电器、开关、插头及线束等元件，查明是否存在短路，进而修复。

3.线束检修法：线束是指汽车电路中导线的总称，负责将各个电器设备连接在一起。

线束问题主要包括接触不良、导线断裂、绝缘损坏等。

检修线束的方法主要是使用示波器和万用表等工具，通过逐个检查导线的接头、绝缘层以及线束的连接情况，查明是否存在问题，进而修复。

4.元件检修法：汽车电路中的元件包括继电器、保险丝、开关、插头等。

这些元件的损坏或失效会导致电路故障。

检修元件的方法主要是使用万用表或电路测试仪器，逐个检查元件的工作状态，查明是否存在损坏或失效，进而修复或更换。

5.接地故障检修法：接地故障是指车辆电路中一些电源极性与接地之间发生铅直通导或漏电流过大等现象。

检修接地故障的方法主要是使用数显电表等工具，逐个检查车辆电路中的接地点和导线，查明是否存在接地故障，进而修复。

6.电磁干扰检修法：电磁干扰是指车辆电路中的电磁辐射对其他电器设备造成干扰。

检修电磁干扰的方法主要是使用示波器等仪器，通过观察电信号的波形和频谱，确定是否存在电磁干扰，并采取相应的措施进行修复。

在进行汽车电路故障检修时，需要注意以下几点：1.确认故障现象和范围：在进行检修之前，需要清楚车辆出现的具体故障现象和范围，通过对故障现象的准确描述，有利于快速定位和修复问题。

2.使用正确的工具：在进行检修时需要使用正确的工具，如万用表、示波器、电路测试仪等，确保检测的准确性和有效性。

汽车电路的原理及维修

汽车电路的原理及维修
汽车电路的原理和维修涉及到电气系统的工作原理和故障排除。

以下是汽车电路的基本原理和维修方法：
1. 电路原理：
- 汽车电路主要由电源、开关、线路和负载组成。

电源提供电流，开关控制电流的流动方向和路径，线路将电流传输到负载（如灯、马达等），负载将电能转换为其他形式的能量（光、热等）。

- 汽车电路通常分为直流电路和交流电路。

直流电路使用直流电源（例如蓄电池），而交流电路使用交流发电机和整流器来提供交流电源。

2. 电路维修：
- 汽车电路故障的诊断和维修需要使用多种工具和技术。

首先，使用电压表和电流表检查电源和开关的电压和电流是否正确。

如果有异常，可能需要检查电池、发电机、继电器等电气元件的工作情况。

- 如果线路中存在断开或短路，可以使用测试灯或短路探测器来定位故障点。

通过观察测试灯或短路探测器的指示灯，可以确定故障点的位置。

- 一旦确定了故障点，可以修复或更换有问题的电缆、插头、保险丝等。

- 在进行电路维修时，一定要注意安全。

在进行维修工作之前，确保车辆处于停止状态，并断开电池负极连接，以防止触电或引发意外。

需要注意的是，汽车电路的复杂性会因车型和制造商而有所不同。

对于高科技汽
车，可能需要专门的设备和技术来维修电气系统。

因此，如果您对汽车电路不太熟悉或遇到复杂的故障，请咨询专业的汽车维修技师或技术人员。

汽车电路故障与维修基础

电路器件不工作多为断路造成，而断点则需要排查。
原则：先看保险片、继电器
要点：断电不是我的错，我不断点谁断点。—— 保险片自述
异常处置方法—看
电路器件最直观的故障现象为线路虚接、漏接。原则：仔细观察汽车线路连接情况。要点：及时发现，及时维修；定期检测，减少危害。
异常处置方法—闻
电路器件短路会造成电路烧蚀的情况。原则：在用眼睛看的同时要用鼻子闻，没准会指明方向。方法：在车辆静止状态下，故障发生10分钟内，检修电路问题时，可以很轻松闻到烧蚀的味道，只需要在烧蚀点至电源之间寻找故障点即可。
原则：怀疑一切值得怀疑的地方，包括精密可靠的部件。方法：查看电路原理图，寻找相应故障。诊断与故障部分相关联的部件，做到不遗不漏。
异常处置方法—处置
找到相关故障后尽快处置，谨防小病不治成大病。原则：尽量恢复部件原状方法：影响后期质量但不影响当前使用的部件需更换；外观受损但装入不易发现和拆卸率低的部件可保留；尽量少的跨接导线，即使必须跨接，也要遵循相关原则。
线等） ③ 断开负载。 ④ 将数字万用表一根引线接到待测电路一端。 ⑤ 将数字万用表另一根引线连接到良好搭铁上。 ⑥ 如果数字万用表显示电阻不是 “OL”（过载），
表明电路对搭铁短路。
难点
利用万用表测量车载蓄电池电压教学视频
5.4电路异常处置办法
一看二闻三听四诊五处置
异常处置方法—看
异常处置方法—听电器故障有许多现象是伴随着声响同时产生的，可以充分利用声响判断电路异常。原则：尖锐刺耳与较为突兀的声音重点关注。方法：用专用示波器检查测声设备、车用听诊器等进行检测。或用耳朵紧贴嫌疑件，尽量排除干扰声源；对于过烫或不易触及的部位，拿个改锥抵在嫌疑件上。

汽车电路维修注意事项

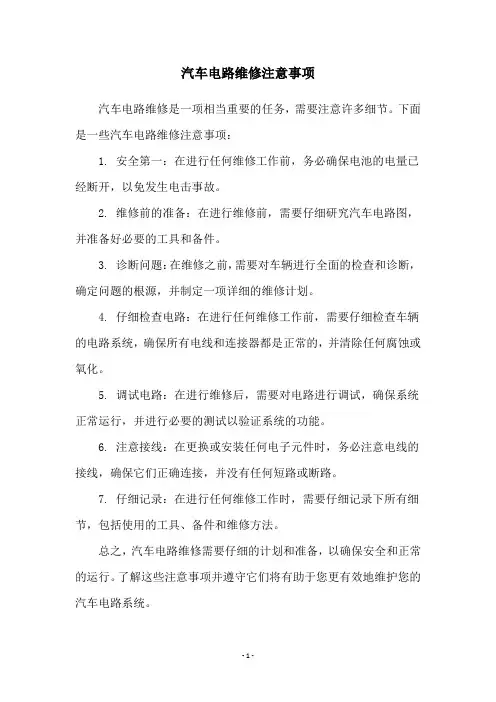

汽车电路维修注意事项
汽车电路维修是一项相当重要的任务，需要注意许多细节。

下面是一些汽车电路维修注意事项：
1. 安全第一：在进行任何维修工作前，务必确保电池的电量已经断开，以免发生电击事故。

2. 维修前的准备：在进行维修前，需要仔细研究汽车电路图，并准备好必要的工具和备件。

3. 诊断问题：在维修之前，需要对车辆进行全面的检查和诊断，确定问题的根源，并制定一项详细的维修计划。

4. 仔细检查电路：在进行任何维修工作前，需要仔细检查车辆的电路系统，确保所有电线和连接器都是正常的，并清除任何腐蚀或氧化。

5. 调试电路：在进行维修后，需要对电路进行调试，确保系统正常运行，并进行必要的测试以验证系统的功能。

6. 注意接线：在更换或安装任何电子元件时，务必注意电线的接线，确保它们正确连接，并没有任何短路或断路。

7. 仔细记录：在进行任何维修工作时，需要仔细记录下所有细节，包括使用的工具、备件和维修方法。

总之，汽车电路维修需要仔细的计划和准备，以确保安全和正常的运行。

了解这些注意事项并遵守它们将有助于您更有效地维护您的汽车电路系统。

- 1 -。

汽车电路维修注意事项

汽车电路维修注意事项汽车电路维修是汽车维修中非常重要的一部分，因为现代汽车的电路系统非常复杂，而且故障也很常见。

在进行汽车电路维修时，需要注意以下几点：1. 安全第一在进行汽车电路维修时，安全是最重要的。

首先，需要确保车辆处于安全状态，例如停在平坦的地面上，手刹已经拉紧，车辆已经熄火等。

其次，需要使用绝缘工具，避免触电。

最后，需要遵守相关的安全规定，例如不要在加油站附近进行维修等。

2. 仔细检查在进行汽车电路维修时，需要仔细检查每一个电路元件，例如电池、发电机、电动机、线路等。

需要检查它们的连接是否牢固，是否有损坏或腐蚀等。

如果发现问题，需要及时更换或修理。

3. 使用正确的工具在进行汽车电路维修时，需要使用正确的工具。

例如，需要使用电路测试仪、万用表、电线钳等工具。

如果使用不正确的工具，可能会导致电路元件损坏或者无法正确检测电路问题。

4. 遵循正确的维修流程在进行汽车电路维修时，需要遵循正确的维修流程。

首先，需要确定故障的位置和原因。

其次，需要制定维修计划，例如更换元件、修理线路等。

最后，需要进行维修，并进行测试，确保问题已经解决。

5. 学习相关知识在进行汽车电路维修时，需要具备相关的知识和技能。

如果没有相关的知识和技能，可能会导致错误的维修方法，甚至会对车辆造成更大的损坏。

因此，需要学习相关的知识和技能，例如电路原理、电路图解等。

汽车电路维修需要非常谨慎和细心，需要遵循正确的维修流程，使用正确的工具，学习相关的知识和技能，并且保证安全。

只有这样，才能保证汽车电路维修的质量和效果。

汽车电路故障了应该怎么去修理

汽车电路故障了应该怎么去修理很多修理的朋友都说，不知道怎么看电路图。

拿到一个电路图，看到密密麻麻的线路，总是感觉无从下手，那么该怎么去维修呢?以下是店铺为你整理的汽车电路修理的方法，希望能帮到你。

汽车电路修理的方法1.直观诊断法电动汽车电路发生故障时，有时会出现冒烟、火花、异响、焦臭、发热等异常现象。

这些现象可通过人的眼、耳、鼻、身感觉到，从而可以直接判断出故障所在部位。

例如电动汽车行驶中，突然发现转向灯与转向指示灯均不亮。

用手一摸，发现闪光器发热烫手，说明闪光器已被烧坏。

2.断路法电动汽车电路设备发生搭铁(短路)故障时，可用断路法判断。

即，将被怀疑有搭铁故障的电路段断路后，根据电气设备中搭铁故障是否还存在，判断电路搭铁的部位和原因。

如电动汽车行驶时，听到电喇叭长鸣，则可以将继电器“按钮”接线柱上的导线拆开。

此时电喇叭停鸣，则说明喇叭按钮至继电器这段电路中有搭铁现象。

3.短路法电动汽车电路中出现断路故障，还可以用短路法判断。

即，将被怀疑有断路故障的电路短接，观察仪表指针变化或电气设备工作状况，从而判断出该电路中是否存在断路故障。

例如，怀疑电动汽车电路中的各种开关有故障，可以有导线将开关短接来判断开关是好是坏。

4.试灯法试灯法就是用一只电动汽车用灯泡作为试灯，检查电路中有无断路故障。

例如，用试灯的一端和交流发电机的“电枢”接线柱连接，另一端搭铁。

如果灯不亮，说明蓄电池至交流发电机“电枢”接线柱间有断路现象;若灯亮，说明该断电路良好。

5.仪表法观察电动汽车仪表板上的电流、水温表、燃油表、表机油压力表等的指示情况，判断电路中有无故障。

例如，发动机冷态，接通点火开关时，水温表指示满刻度位置不动，说明水温表传感器有故障或该线路有搭铁。

6.高压试火法对高压电路进行搭铁试火，观察电火花状况，判断点火系统的工作情况。

具体方法是：取下点火线圈或者火花塞的高压导线，将其对准火花塞或缸盖等，距离约5mm，然后接通起动开关，转动发动机，看其跳火情况。

汽车电路修理方法

汽车电路修理方法1、比较换件法这个是最死板的，即用新的或工作良好的配件，替代怀疑有故障的部件，查看故障现象是否发生变化或解决。

就好比在汽车上冷却液温度指示异常，又刚好没有诊断电脑，怀疑是水温传感器的问题时，我们就可用此方法。

若换上新的传感器后，温度显示异常的现象消失，说明原传感器损坏。

这种方法虽然简单，但需要有新或好的配件替代。

2、听声音检查法就是通过某些电器总成件工作时有时是瞬间的声响状况，进行故障检查的方法。

就好比，我们在检查继电器好坏时，可以听继电器的声音。

如果有声音，说明继电器的控制线路没有问题。

则时我们则去检查被控制的线路部分，这样可以给我们缩短很多的维修时间。

3、试灯检查法现在的汽车上电子设备越来越多，我们应放弃以前的刮火试验的检查方法，采用试灯检查。

如电控风扇发生故障，对热敏开关进行检查时，可将试灯一端接通电源端子，另一端搭铁，试灯亮，说明电源正常，故障可能在热敏开关或风扇继电器等，若试灯不亮，则应检查风扇控制电路、保险装置等。

试灯检查适用于各种电器设备和控制电路的电源检查。

4、短路检查法即用导线直接给用电器供电。

如起动机不转，可用导线短路起动机继电器的“电池”接柱，与“起动机”接柱，若起动机运转正常，说明起动机继电器损坏。

另外，喇叭不响也可用此法检查。

5、逐段检查法汽车的某些较长的电路发生故障，可分几段结合“试灯检查”的方法检查，找出故障段。

6、触摸检查法用手触摸电器或电路接触部位，通过感受温度的不同来检查故障的方法。

如起动机运转无力时，可用手触摸蓄电池接线部位的温度，温度若很高，说明接触不良。

还有，用手触摸火花塞瓷体发动机工作10min左右熄火，温度较低的火花塞工作不良。

7、吊火检查法当确定或怀疑发动机某气缸工作不良时，可用吊火法检验，即在发动机运转中将该缸火花塞端高压线拔下，使其与火花塞拉开5mm-7mm间隙，实施“吊火”。

若发动机工况明显好转，说明火花塞工作不良原因可能有火花引起，也可能是窜机油、混合气过浓等所致;若发动机工况无好转，则应更换火花塞。

汽车电路的检测及维修方案分析

汽车电路的检测及维修方案分析汽车电路是指汽车内部的电力系统，包括发动机电路、照明电路、仪表电路等。

由于汽车电路的复杂性，一旦出现故障，往往需要专业的技术人员进行检测和维修。

本文将针对汽车电路的检测及维修方案进行分析。

1. 检测方法1.1 使用诊断工具：现代汽车配备了诊断仪和故障码读取器，可以帮助快速诊断电路故障的原因。

通过读取故障码，技术人员可以定位故障点，并进行修复。

1.2 使用测试仪器：对于一些复杂的电路故障，例如发动机电路和传感器电路，技术人员可以使用多功能测试仪器，如万用表、电路测试仪等，进行电压、电流、电阻的检测，以确定故障点。

1.3 使用线路图：汽车的线路图是汽车电路检测的基础。

技术人员可以根据线路图的指引，逐一检查电路中的各个零部件，以确定故障点。

2. 维修方案2.1 更换损坏的零部件：一旦确定了故障点，技术人员需要将损坏的零部件更换为正常的零部件。

如果发动机传感器损坏，需要将其更换为全新的传感器。

2.2 修复断开的线路：有时，汽车电路中的线路可能会因为多种原因（如老化、折断等）而断开。

技术人员需要检查并修复这些断开的线路，以保证电路的正常工作。

2.3 清洁腐蚀的接触点：在汽车电路中，接触点的腐蚀会导致电信号传输不畅，影响电路的正常工作。

技术人员可以使用清洁剂和研磨布清洁腐蚀的接触点，恢复电路的正常传输。

2.4 优化电路设计：对于一些常见的故障，技术人员可以优化电路设计，以提高电路的稳定性和可靠性。

可以增加保险丝和电路隔离器的数量，避免电路受到外部干扰。

汽车电路的检测及维修需要使用诊断工具、测试仪器和线路图等进行详细的检查和定位故障点。

在修复时，需要更换损坏的零部件、修复断开的线路、清洁腐蚀的接触点，并进行电路设计的优化。

通过以上的检测和维修方案，可以有效地解决汽车电路故障，保证汽车的正常工作。

汽车电路的检测及维修方案分析

汽车电路的检测及维修方案分析一、引言汽车电路是汽车的重要组成部分，其中包括车身电路、发动机电路、照明电路、仪表电路等。

随着汽车电子技术的不断发展，汽车电路也变得越来越复杂和精密，因此对汽车电路的检测及维修变得尤为重要。

本文将对汽车电路的检测及维修方案进行分析和讨论。

二、汽车电路的检测方法1. 直观检测法：通过对汽车电路进行目测和触摸，检查是否有烧焦、断电、松动等情况。

这种方法简单直观，但有时难以发现微小的问题。

2. 电路图分析法：通过查阅汽车的电路图，对汽车电路进行分析和比对，找出可能出现问题的部分。

这种方法需要具备一定的电路分析能力和相关专业知识。

3. 确定性故障检测法：通过检查技术资料和现场实施技术解决方案（STS）找到具体问题，比如通过检查传感器输出值、电脑快照和辅助组件的工作状态等。

三、汽车电路的维修方案1. 确定故障部件：通过各种检测方法找出引起故障的具体部件，例如检查保险丝、插头、继电器等。

可以使用测试灯或万用表等工具进行检测。

2. 更换故障部件：一旦确定故障部件，应及时更换。

使用正确的工具和方法进行拆卸和安装，注意避免引起其他问题。

3. 进行电路连接检查：检查电路连接是否松动、接触不良、断电等情况，确保电路连接正常可靠。

4. 清洁和保护电路：汽车电路常常会受到灰尘、水气等外界因素的影响，因此需要定期清洁和保护电路，比如使用电路清洗剂清洁插座，使用防水胶带覆盖暴露的线路等。

5. 备份和更新软件：对于涉及到汽车电子控制单元（ECU）的维修，需要备份和更新软件，确保软件正常运行。

四、总结与展望汽车电路的检测及维修工作是保障汽车正常运行的重要环节。

通过各种检测方法确定故障部件，并采取相应的维修方案，可以有效解决汽车电路问题。

未来随着汽车电子技术的不断发展，汽车电路的检测及维修工作也将更加精细化和智能化。

我们需要不断学习和更新相关知识，提升自己的维修技能，为汽车电路的检测及维修工作做好准备。

汽车维修中的常见电路问题与解决方法

汽车维修中的常见电路问题与解决方法导言：在汽车维修中，电路问题是常见的挑战之一。

准确诊断和解决电路问题对于保证汽车的正常运行至关重要。

本文将详细介绍汽车维修中常见的电路问题，并提供解决方法。

一、电瓶问题1.1 问题描述：汽车无法启动或者启动困难。

1.2 解决方法：可以先检查电瓶表面是否有腐蚀物，清洁电瓶端子并确保紧固；检查电瓶电压是否充足，如果电压过低可以充电或更换电瓶；检查电瓶连接线是否正常，拆除并重新连接；检查发电机是否正常工作，需要到修车厂进行检修。

二、保险丝问题2.1 问题描述：某些汽车设备无法正常工作。

2.2 解决方法：找到保险丝盒，在说明书或盖子上找到相应设备的保险丝位置，检查是否熔断，如果是则更换为合适的保险丝。

在更换保险丝时，务必选择与原装相同额定电流的保险丝。

三、灯光问题3.1 问题描述：汽车前后灯、雾灯等无法点亮。

3.2 解决方法：首先检查灯泡的状况，如果灯泡烧坏则需要更换。

此外，检查灯泡连接是否正常，如果松动则重新连接。

如果灯泡和连接都没有问题，可以进一步检查开关是否损坏。

四、喇叭问题4.1 问题描述：汽车喇叭无声或声音异常。

4.2 解决方法：首先检查喇叭本身，确认是否损坏或腐蚀；然后检查喇叭连接线是否松动或腐蚀，如果是则重新连接或更换；最后检查喇叭开关是否工作正常，如果不正常可以考虑更换。

五、空调问题5.1 问题描述：汽车空调无法制冷或制热。

5.2 解决方法：首先检查空调系统是否有足够的制冷剂或制热剂，如果不足需要添加；然后检查压缩机是否正常工作，如果有异常需要修理或更换；最后检查空调管路是否有漏气现象，如果有需要进行修复。

六、音响问题6.1 问题描述：汽车音响无法播放音乐。

6.2 解决方法：首先检查音响设备是否正常开启，并确认音量调节是否合适；然后检查音频线是否连接正常，如果松动则重新连接；最后检查音频设备（如MP3、手机）是否正常工作，如果不正常可以尝试更换或修理。

结论：在汽车维修中，电路问题是常见且重要的部分。

汽车电器系统维修：遇到电路短路如何处理

汽车电器系统维修：遇到电路短路如何处理在汽车的维修过程中，电器系统的故障是常见的情况之一。

而其中一个比较复杂和常见的问题就是电路短路。

电路短路可能会导致各种问题，如电器设备无法正常工作或者引发火灾等安全问题。

因此，在维修过程中正确处理电路短路问题至关重要。

以下是一些处理电路短路的步骤和注意事项：1. 检查保险丝：首先，需要检查汽车的保险丝。

如果汽车出现电路短路，保险丝很有可能被烧断。

使用万用表或保险丝测试器来检查保险丝是否损坏。

如果保险丝损坏，应及时更换为正确额定的保险丝。

2. 检查电器设备和线路：如果保险丝没有问题，接下来需要检查电器设备和线路。

首先，检查导致短路的电器设备。

例如，如果车辆的左转灯无法正常工作，可能是由于灯泡短路或线路连接不良所导致。

使用电路测试仪器，逐一检查每个电器设备和线路，找出可能出现短路的地方。

3. 清理电路连接部分：在检查电器设备和线路时，还应注意清理电路连接部分。

有时，灰尘或氧化问题可能导致电路连接不良或短路。

使用适当的工具，将连接部分清洁干净，确保良好的电气连接。

4. 检查线束脱落：线束脱落也可能导致电路短路。

线束是将电线束缚在一起的橡胶或塑料管。

在汽车行驶过程中，线束可能会受到震动和磨损，导致其中的电线脱落并短路。

因此，在检查电器设备和线路时，也要检查线束是否脱落。

如发现脱落的线束，应及时修复或更换。

5. 检查地线连接：地线连接是汽车电器系统中非常重要的一部分。

如果地线连接不良，可能导致电器设备无法正常工作。

因此，在处理电路短路问题时，要特别检查地线连接部分。

确保地线接头紧固可靠，并使用适当的工具检查其电气连接是否良好。

6. 使用短路检测仪器：如果无法通过以上步骤找出电路短路问题的原因，可以使用短路检测仪器进行辅助诊断。

短路检测仪器可以帮助定位电路短路的位置，有效缩短故障排除时间。

7. 注意安全：在处理电路短路时，务必注意安全。

首先，确保车辆处于关机状态，以免发生触电事故。

汽车电路维修知识点

汽车电路维修知识点随着科技的发展，汽车已成为现代人生活中不可或缺的交通工具。

然而，汽车也不免遭遇各种故障，其中电路问题是常见的一种。

汽车电路维修对于保证汽车的正常运行至关重要。

下面，我们一起来了解一些汽车电路维修的知识点。

1. 电路基本原理汽车电路主要包括直流电源、电流、电阻、电流方向和电路连通等基本概念。

对于电路基本原理的掌握，能够帮助我们更好地理解汽车电路的运行机制，从而更有效地进行维修。

2. 电路故障排除当遇到汽车电路故障时，首先要学会进行排除。

常见的电路故障包括线路短路、线路断路、电路元件损坏等。

排除电路故障的过程中，我们需要使用一些工具，例如数字万用表、线路图和电路图等。

3. 电路保护装置为了保障汽车电路的安全运行，汽车内部设置了许多保护装置。

常见的电路保护装置包括保险丝、保险盒和电器控制模块等。

了解这些保护装置的功能和原理，可以帮助我们更好地进行电路维修和故障排除。

4. 电气元件汽车的电路中涉及到许多电气元件，例如发电机、电瓶、点火线圈和电动机等。

了解这些电气元件的工作原理和常见问题，能够帮助我们更好地判断和解决电路故障。

5. 传感器和控制模块现代汽车的电路中广泛使用了许多传感器和控制模块。

传感器用于感知车辆的各种信息，而控制模块则根据传感器的反馈来控制汽车的运行状态。

了解传感器和控制模块的工作原理和应用，能够帮助我们更好地进行故障诊断和维修。

6. 电路连接和布线汽车电路的连接和布线也是维修中需要关注的重点。

正确的电路连接和布线可以避免电路故障和短路的发生。

同时，还需要注意电路连接的稳固性和防护性，确保车辆在各种复杂的工况下都能正常运行。

7. 车载电子设备随着科技的不断进步，现代汽车中涉及到的车载电子设备越来越多。

这些车载电子设备包括行车记录仪、导航系统、车载音响等。

了解这些车载电子设备的工作原理和操作方法，能够帮助我们更好地进行维修和故障排除。

综上所述，了解汽车电路维修的知识点对于保证汽车的正常运行至关重要。

(汽车行业)汽车电路常见故障检修方法

（汽车行业）汽车电路常见故障检修方法汽车电路常见故障检修方法汽车电路常见故障主要有:断路、短路、电器设备的损坏等。

为了能迅速准确地诊断故障,下面介绍几种常见的检修方法。

1、直观诊断法汽车电路发生故障时,有时会出现冒烟、火花、异响、焦臭、发热等异常现象。

这些现象可直接观察到,从而能够判断出故障所在部位。

2、断路法汽车电路设备发生搭铁(短路)故障时,可用断路法判断,即将怀疑有搭铁故障的电路段断开后,观察电器设备中搭铁故障是否仍存在,以此来判断电路搭铁的部位和原因。

3、短路法汽车电路中出现断路故障,仍能够用短路法判断,即用起子或导线将被怀疑有断路故障的电路短接,观察仪表指针变化或电器设备工作状况,从而判断出该电路中是否存在断路故障。

4、试灯法试灯法就是用壹只汽车用灯泡作为试灯,检查电路中有无断路故障。

5、仪表法观察汽车仪表板上的电流表、水温表、燃油表、机油压力表等的指示情况,判断电路中有无故障。

例如,发动机冷态,接通点火开关时,水温表指示满刻度位置不动,说明水温表传感器有故障或该线路有搭铁6、低压搭铁试火法即拆下用电设备的某壹线头对汽车的金属部分(搭铁)碰试而产生火花来判断。

这种方法比较简单,是广大汽车电工经常使用的方法,搭铁试火法可分为直接搭铁和间接搭铁俩种。

所谓直接搭铁,是未经过负载而直接搭铁产生强烈的火花。

例如,我们要判断点火线圈至蓄电池壹段电路是否有故障,可拆下点火线圈上连接点火开关的线头,在汽车车身或车架上刮碰,如果有强烈的火花,说明该电路正常;如果无火花产生,说明该段电路出现了断路。

间接搭铁是通过汽车电器的某壹负载而搭铁产生微弱的火花来判断线路或负载是否有故障。

例如,将传统点火系断电器连接线搭铁(回路经过点火线圈初级绕组),如果有火花,说明这段线路正常;如果无火花,则说明电路有断路。

特别值得注意的是,试火法不能在电子线路汽车上应用。

7、高压试火法对高压电路进行搭铁试火,观察电火花状况,判断点火系的工作情况。

汽车电路维修手册

汽车电路维修手册在汽车修理过程中，电路维修是一个非常关键的环节。

本手册旨在为汽车维修人员提供必要的指导和技术知识，以便能够准确诊断和修复汽车电路故障。

本手册将详细介绍电路维修所需的基本工具、常见故障排查方法以及常见电路问题的解决方案。

一、电路维修工具1. 电压表：用于测量电路中的电压，帮助诊断是否存在电压异常。

2. 万用表：可用于测量电流、阻抗、电压等参数，适用于各种电路故障排查情况。

3. 电线钳：用于修理或更换电线连接器时剥离绝缘层，便于焊接和连接。

4. 电缆终端剥离器：用于更换电缆终端时剥离电缆绝缘层。

5. 直流电源：用于供电给某些电路以测试其功能状态。

6. 焊接工具：用于修复损坏的电线或连接器。

7. 线缆测试器：用于测试电路中是否存在断路或短路情况。

二、常见故障排查方法1. 检查电路连接：在排查电路故障时，首先要检查电路连接是否牢固，并确认连接器没有腐蚀或氧化。

2. 测量电压：通过使用电压表或万用表，检查电路中的电压是否符合规定范围，定位电压异常问题。

3. 替换保险丝：在发现电路中某个设备或电路线路停止工作时，检查并更换保险丝，以确保其正常工作。

4. 检查接地线：确定接地线是否牢固连接，并检查其是否存在断路现象。

5. 检查电路绝缘状况：使用绝缘测试仪检查电路绝缘是否完好，以避免短路和其他故障。

三、常见电路问题及解决方案1. 大灯不亮：检查灯泡是否烧坏，如果烧坏需要及时更换；检查电路连接是否牢固，确认油灯开关是否正常工作。

2. 无法启动：检查电池电压是否足够，排查起动机和点火线圈是否损坏。

3. 无法充电：检查发电机是否受损，并检查充电系统中的电路连接是否正常。

4. 中控系统故障：检查中控系统的电路连接是否良好，并通过检查和测试各个组件找出故障原因。

5. 刹车灯不亮：检查刹车灯是否烧坏或线路断开，确保刹车开关正常。

综上所述，本手册详细介绍了汽车电路维修所需的工具、常见故障排查方法以及常见问题的解决方案。

汽车电路维修及检测方法介绍

一、基本电路检查1. 电压检查▼在电压检查之前，需要创建检查点存在电压的条件，即让检查点具有电压，如下图所示。

使检查点存在电压的条件有以下几点：A：点火开关置于ON位置。

B：点火开关置于ON位置且开关1打开。

C：点火开关置于ON位置、开关1打开且继电器接通（开关2关闭）。

使用万用表将负极引线连接到良好搭铁点或蓄电池负极端子上，将正极引线连接到连接器或零部件端子上。

执行电压检查时，可用测试灯代替万用表。

2.导通性和电阻检查▼断开蓄电池端子或线束，使检查点之间不存在电压。

将欧姆表的两根引线与每个检查点连接，如下图所示。

如果电路有二极管，应对换两根引线并再次检查。

将负极引线和二极管正极连接，正极引线和二极管负极连接时应导通，将两根引线对换时应不导通（下图）。

使用高阻抗（最小10kΩ/V）电压/ 欧姆表对电路进行故障排除。

拆下熔断的熔丝，断开熔丝的所有负载，在熔丝处连接测试灯，创建使测试灯点亮的条件（下图）。

A：点火开关置于ON位置。

B：点火开关置于ON位置且开关1 打开。

C：点火开关置于ON位置、开关1打开、继电器接通（连接继电器）且开关2关闭（或断开开关2）。

观察测试灯的同时断开并重新连接连接器，在使测试灯一直亮的连接器和使测试灯熄灭的连接器之间存在短路。

沿主线束轻轻摇动故障线束，找出短路的确切位置。

电压降检测经常用于查找电阻过大的零部件或电路，电路中的压降是由于电路工作时电阻造成的。

检查电线的方法是，当用数字万用表测量电阻时，连接单股导线时的读数将为零，表示电路正常。

但是，当电路工作时，单股导线不能承载工作电流。

单股导线将对电流产生高电阻，这样就会产生一个小压降。

下列许多情况可能产生附加电阻：①电线太细（例如单股导线）。

②开关触点腐蚀。

③电线连接或缠接松动。

进行修理时，一定要用等粗的或更粗的电线。

01 测量压降的方法—累积法▼•在要检查的插头或线路的零部件上跨接数字万用表。

电压表的正极应靠近电源，负极靠近地线开关。

汽车电路故障排除技巧与维修方法

汽车电路故障排除技巧与维修方法汽车电路故障是汽车维修中常见的一种问题，对于遇到电路故障的车辆，正确的排除方法可以节省时间和精力。

本文将详细介绍汽车电路故障排除的技巧和常用的维修方法，以帮助读者更好地了解和解决汽车电路故障。

一、汽车电路故障排除的基本步骤1. 检查电路元件的连接情况：首先需要检查电路元件之间的连接情况，包括插头、插座、电源线等。

确保连接牢固并没有松动。

2. 检查保险丝：保险丝是汽车电路中的保护装置，一旦保险丝熔断，就会导致相应的电路无法通电。

因此，检查保险丝是否熔断是排除电路故障的重要步骤。

3. 使用电路测试仪器：借助电路测试仪器，如电压表、电流表等设备，对电路的电压、电流进行检测，以确定是否存在异常。

这些测试仪器可以帮助我们快速定位电路故障的位置。

4. 隔离故障区域：通过逐步隔离故障区域，可以排除一些可能的故障原因。

比如，对一整套电路系统进行分段检测，可以确定故障是在哪个区域发生，并进一步进行故障排除。

二、汽车电路故障排除的常用技巧1. 小心观察：在检查电路故障时，需要细心观察可能存在的问题，如线路的断裂、元件的损坏等。

有时候，一小处细微的变化也可能成为问题的线索。

2. 熟悉汽车电路图：掌握汽车电路图对于故障排除非常重要。

通过仔细研读汽车电路图，可以更好地理解电路系统的组成，找到可能存在的问题。

此外，熟悉电路图还可以帮助我们快速定位故障的位置。

3. 注重细节：在检查和维修汽车电路时，需要注重细节。

比如，检查接线端子是否紧固、线路是否正确接地等。

这些看似细小的问题往往也能引起电路故障。

4. 利用汽车电路故障代码：现代汽车配备有自带的故障诊断系统，可以通过读取故障代码快速定位电路故障。

当有故障代码时，我们可以查询相应的故障原因，并采取相应的修理措施。

三、汽车电路故障常见的维修方法1. 清理接线端子：有时候，电路故障是由于接线端子上的污垢导致的。

因此，可以尝试清理接线端子，用砂纸擦拭或使用专用喷洗剂清除接线端子上的污垢。

汽车电路的检测及维修方案分析

汽车电路的检测及维修方案分析
随着汽车电子技术的不断发展和普及，汽车电路已经成为车辆正常运行的重要组成部分。

汽车电路的检测和维修是车辆维修的重要内容之一。

本文将从检测和维修方案两个方面进行分析。

一、汽车电路的检测方案
汽车电路的检测方案一般包括以下几个方面：
1.检测仪器的准备：在进行汽车电路的检测之前，必须准备好一些必要的仪器，如万用表、车载诊断仪、示波器等。

这些仪器的选择和使用应符合标准和规范，以确保检测的准确性和安全性。

2.检测电路元件是否正常：检测电路元件是否正常是汽车电路检测的重要内容之一。

这里的电路元件包括电线、电路连接器、继电器、开关、传感器和电脑等等。

通过检测这些元件，可以帮助技师找到故障点和解决问题。

1.故障点诊断：在汽车电路出现问题时，需要技师根据车主反映的问题和检测结果来进行故障点的诊断。

一般情况下，技师需要根据故障点来寻找具体问题，以便维修。

2.维修电路元件：在确定故障点之后，需要技师对电路元件进行维修或更换。

在维修或更换电路元件时，需要注意安全问题，防止因维修错误导致更严重的损害。

4.清除故障码：在维修完成之后，需要使用车载诊断仪清除故障码，以确保汽车工作正常。

总之，汽车电路的检测和维修是车辆维修的重要组成部分。

技师需要具备一定的电子技术和汽车知识，才能够进行有效的检测和维修。

同时，技师需要严格遵守标准和规范，确保检测和维修的准确性和安全性。

汽车工程电路维修实训报告

一、摘要随着汽车工业的快速发展，汽车电路系统的复杂性和重要性日益凸显。

本次汽车工程电路维修实训旨在通过实际操作，使学生掌握汽车电路的基本原理、故障诊断和维修技能。

通过本次实训，我对汽车电路系统有了更深入的了解，提高了动手能力和故障排查能力。

二、实训目的1. 理解汽车电路的基本原理和组成。

2. 掌握汽车电路故障的诊断方法。

3. 熟练运用维修工具进行汽车电路的维修。

4. 培养团队协作和沟通能力。

三、实训内容1. 汽车电路基本原理在实训开始阶段，我们学习了汽车电路的基本原理，包括电源系统、照明系统、起动系统、点火系统、仪表系统等。

通过理论学习，我们对汽车电路的组成、工作原理和功能有了初步的认识。

2. 汽车电路故障诊断在掌握了汽车电路的基本原理后，我们学习了汽车电路故障的诊断方法。

主要包括：- 直观检查法：通过观察电路元件的外观，判断是否存在损坏、松动等问题。

- 万用表检测法：使用万用表测量电路元件的电阻、电压等参数，判断其是否正常。

- 电路分析法：通过分析电路图，找出故障点。

3. 汽车电路维修在掌握了故障诊断方法后，我们进行了汽车电路的维修实训。

主要内容包括：- 电源系统维修：包括蓄电池、发电机、启动电机等。

- 照明系统维修：包括前大灯、尾灯、转向灯等。

- 起动系统维修：包括起动机、继电器等。

- 点火系统维修：包括点火线圈、火花塞等。

- 仪表系统维修：包括转速表、油压表、水温表等。

4. 团队协作与沟通在实训过程中，我们分成小组进行合作。

每个小组负责一辆汽车的电路维修，通过分工合作，共同解决问题。

在维修过程中，我们积极沟通，分享经验，提高了团队协作能力。

四、实训成果1. 掌握了汽车电路的基本原理和组成。

2. 熟练运用维修工具进行汽车电路的维修。

3. 提高了故障诊断和排查能力。

4. 培养了团队协作和沟通能力。

五、实训心得1. 理论学习与实践操作相结合：在实训过程中，我们深刻体会到理论学习与实践操作相结合的重要性。

汽车电路维修技巧：检修电线接触不良问题

汽车电路维修技巧：检修电线接触不良问题导言：汽车电路是汽车正常运行的重要组成部分，而电线接触不良问题是常见的故障之一。

本文将详细介绍汽车电路维修中检修电线接触不良问题的步骤和技巧，帮助读者更好地解决这一问题。

一、检查线路图和线束连接1. 获取车辆的线路图，了解电线连接的位置和线束的走向。

2. 检查线束连接处是否松动、脱落或损坏，如有问题及时修复或更换。

二、使用电路测试仪检测电线接触不良1. 关闭车辆的电源，使用万用表或测试仪检测电线接触不良的地方。

2. 将测试仪的一根探针夹在电源线或接地线上，另一根探针轻轻碰触其他电线，观察测试仪的反应。

3. 如果测试仪没有显示电流或电阻，说明电线接触不良。

三、检查接线端子1. 检查电线端子是否松动或脱落，如有问题及时紧固。

2. 检查接线端子是否损坏，如有变形或生锈等问题，及时更换。

四、清洁接线点1. 使用洗车喷头或一块湿布清洁接线点周围的污垢和氧化物，确保良好的接触。

2. 使用专用的电线清洗剂清洗接线点，去除附着在电线上的油污或灰尘。

五、使用导线修复剂1. 如果电线接触不良的问题较为严重，建议使用导线修复剂。

2. 使用导线修复剂时，先将接线点清洁干净，然后涂上适量的导线修复剂，等待其干燥。

六、更换损坏的电线1. 如果检修工作无效，说明电线本身可能已经损坏，需要更换新的电线。

2. 将车辆断电，拆除有问题的电线，并按照线路图替换为新的电线，确保安装正确。

七、维护和保养电线系统1. 定期检查电线系统的连接情况，发现问题及时处理。

2. 注意车辆使用过程中避免电线的剧烈晃动和弯曲，以免导致接线不良。

3. 定期清洁电线接触点，防止污垢和氧化物产生，保证电路正常工作。

结语：汽车电路维修中，电线接触不良是常见的问题，影响着汽车的正常运行。

通过仔细检查线路图和线束连接，使用电路测试仪检测电线接触不良，检查接线端子、清洁接线点，使用导线修复剂等步骤，可以有效解决电线接触不良问题。
