液压弯管机工作原理

自动液压数控弯管机设计与试验

自动液压数控弯管机设计与试验一、设计原理1.液压系统：液压系统主要由液压泵、液压缸、液压阀等组成。

通过液压泵提供的压力，液压系统将其传递给液压缸，从而实现弯管的作用力。

液压阀用于控制液压油的流动方向和流量大小。

2.弯管模具：弯管模具是实现金属管材弯曲的工具。

其设计原理是通过机械力和液压力的作用，使金属管材发生弯曲变形。

弯管模具的设计应考虑到材质的选择、弯曲角度的设定以及对金属管材的变形情况进行预测和控制。

3.数控系统：数控系统主要控制弯管机的运动轴向和角度，实现高精度的弯管加工。

数控系统通过编程控制，使弯管机按照设定的轨迹和角度进行运动，从而实现特定形状的弯管加工。

二、试验结果为验证自动液压数控弯管机的设计效果，我们进行了以下试验1.弯曲精度：通过多组试验样品的测量和数据统计，发现自动液压数控弯管机的弯曲精度达到了设计要求。

在设定的弯曲角度范围内，弯管的误差小于0.1mm，满足了高精度弯管的制造要求。

2.加工效率：通过与传统手动操作方式的对比试验，我们发现自动液压数控弯管机可以大大提高弯管的加工效率。

在相同的弯管材料和尺寸条件下，自动液压数控弯管机的加工速度是传统方式的2倍以上。

3.使用便捷性：自动液压数控弯管机的数控系统以简洁的操作界面展示，仅需通过编程控制即可实现复杂形状的弯管加工。

并且数控系统支持导入CAD图纸文件进行加工，具有较高的使用便捷性。

综上所述，自动液压数控弯管机的设计和试验结果表明，其具有高精度、高效率和使用便捷等优点，能够满足金属加工领域对弯管加工的要求。

随着现代工业技术的不断进步，自动液压数控弯管机将在金属加工领域发挥越来越重要的作用。

杠杆原理的弯管机

杠杆原理的弯管机杠杆原理在弯管机中的应用是指利用杠杆的原理来实现弯管的目的。

弯管机是一种用于将直管弯曲成所需角度或形状的机械设备，广泛应用于管道工程、航天航空、汽车制造、电力、电子等行业。

杠杆原理是物理学中最基本的力学原理之一。

它的核心思想是，当一个杠杆平衡时，杠杆两端的力矩相等。

在弯管机中，我们可以将其分为两类杠杆原理的应用：手动弯管机和液压弯管机。

手动弯管机是一种通过人力来完成弯管的设备。

它通常由一个固定在地面上的支架和一个手动压力杆组成。

弯管时，操作者通过拉动手动压力杆，施加力矩于弯管处，使其发生弯曲。

杠杆原理在这里的应用是通过改变手动压力杆的长度和角度，调整施加的力，实现对弯管角度和形状的控制。

液压弯管机是一种利用液压系统来完成弯管的设备。

它由一个液压系统和一个弯管工作台组成。

液压弯管机通过液压缸来施加压力，借助杠杆原理实现对弯管的控制。

液压缸通过液压系统提供的的压力，施加力矩于弯管处，使其产生弯曲。

液压弯管机通常具备更高的弯管能力和更高的生产效率，广泛应用于大口径或高强度管材的加工。

在弯管机中，杠杆原理的应用主要体现在力的平衡和杠杆的长度比例上。

通过调整施加的力和杠杆的长度比例，可以实现对弯管角度和曲线半径的控制。

在手动弯管机中，操作者通过手动压力杆的长度和角度，调整施加的力矩，从而实现对弯管的控制。

在液压弯管机中，通过调整液压系统的压力和杠杆的长度比例，实现对弯管力矩的调节和控制。

总之，杠杆原理在弯管机中的应用使得弯管的操作更加方便和精确。

通过调整施加的力和杠杆的比例，可以实现对弯管角度和曲线半径的控制，提高弯管的质量和效率。

弯管机的发展离不开杠杆原理的应用，它在现代工业生产中扮演着重要的角色。

弯管机的原理

弯管机的原理弯管机是一种可以将金属管道进行弯曲加工的机械设备。

它广泛应用于制造工业、建筑行业以及汽车制造等领域。

弯管机的原理主要包括机械传动原理、曲线控制原理和液压控制原理等。

机械传动原理是弯管机运行的基础。

弯管机通常由电机驱动，通过传动装置将电机的动力传递给弯管机的弯曲装置。

一般情况下，传动装置是由电机、减速器和链条组成。

电机提供动力，减速器降低电机的输出转速，并通过链条将动力传递给弯曲装置。

曲线控制原理用于确定金属管道弯曲过程中的弯曲路径。

在弯管机上，通常会设定一个曲线模板，用于指导金属管道的弯曲。

曲线模板是由各种尺寸和形状的金属条制成，它可以被安装在弯管机上，并用于引导金属管道的弯曲。

当金属管道通过弯管机时，弯管机上的弯曲装置会根据曲线模板的指示，使管道按照曲线模板的要求进行弯曲。

液压控制原理是弯管机实现弯曲过程的关键。

弯管机通常配备了液压系统，液压系统由液压泵、液压缸和液压控制阀等组成。

液压泵通过将液压油从油箱中抽取，并加压输送到液压缸中，从而实现液压系统的动力供应。

液压控制阀根据操作员的指令，控制液压油流的开启和关闭，从而控制液压缸的运动。

液压油在液压缸中的运动力使弯管机上的弯曲装置实现金属管道的弯曲。

在实际操作中，弯管机通常需要使用一套专用的弯管模具。

弯管模具是根据所需弯曲形状和尺寸设计和制造的。

当金属管道经过弯管模具时，弯管机上的弯曲装置会施加适当的压力和力矩，使金属管道按照模具的形状进行弯曲。

弯管模具通常由上模和下模两部分组成，上模和下模之间有足够的间隙，以容纳金属管道的弯曲。

总的来说，弯管机的原理包括机械传动原理、曲线控制原理和液压控制原理。

机械传动原理使弯管机能够获得动力，并将其传递给弯曲装置。

曲线控制原理确保金属管道能够按照预定的弯曲路径进行弯曲。

液压控制原理则使弯曲装置能够施加足够的力量和压力，使金属管道的弯曲变得可能。

这些原理的共同作用使得弯管机能够高效、稳定地完成金属管道的弯曲加工任务。

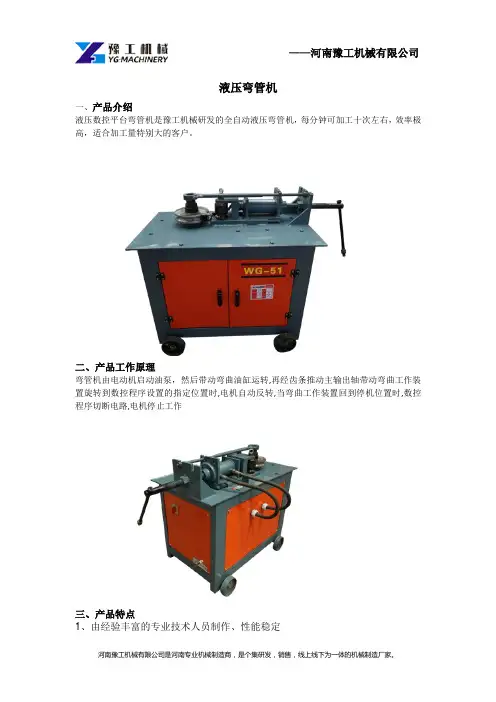

液压弯管机产品特点

液压弯管机一、产品介绍液压数控平台弯管机是豫工机械研发的全自动液压弯管机，每分钟可加工十次左右，效率极高，适合加工量特别大的客户。

二、产品工作原理弯管机由电动机启动油泵，然后带动弯曲油缸运转,再经齿条推动主输出轴带动弯曲工作装置旋转到数控程序设置的指定位置时,电机自动反转,当弯曲工作装置回到停机位置时,数控程序切断电路,电机停止工作三、产品特点1、由经验丰富的专业技术人员制作、性能稳定2、智能芯片控制、响应速度快、灵敏度高、可设置智能控制系统。

3、采用编码器控制角度，运行角度准确、重复精度高、误差极小。

4、从根源上解决了由于“机械式”控制无法准确停机造成角度偏差大、重复精度低、使用不便等诸多问题。

四、技术参数型号：YG-51适用于钢管直径:16-51mm电机功率：3KW主轴转速：6转/分电源：380V50Hz弯曲角度数量：10个适用壁厚：≤3mm外形尺寸：900*800*1000mm重量：300KG五、使用方法,操作规程键盘说明：控制面板上有两排角度显示屏，上牌的是度数显示屏，下排的是序号显示屏，显示屏右边有对应的+ -按键,右下角为回位键。

角度设置:下排显示屏右边的+ -键是用来选择角度序号的（1-10），上排显示屏右边的+-时用来调整当前所在序号的角度的，长按可快速调整，调整范围是0-180度。

六、设备维护与保养1、在控制面板上打开钥匙开关，首先要接通电源，再按油缸启动，此时机器不动作，但会听到油泵的转动声音。

2、弯管机行程的调节也有电动快速调整和手动微调两种。

行程调节，弯管机使用必须要注意调节行程，在折弯前一定要试车。

弯管机上模下行至Z底部时，必须保证留有一个板厚的间隙，否则会造成模具和机器损坏。

3、要对折弯槽口进行选择，一般要选择版厚的8倍宽度的槽口。

如：折弯4mm 的板料。

需选择32左右的槽口。

4、后挡料调整一般都有电动款速调整和手动微调，方法同剪板机。

5、踩下脚踏开关开始折弯，与剪板机不同地是弯管机可以随时松开，松开脚弯管机便停下，再踩继续下行。

弯管机原理

弯管机原理
弯管机是一种机械设备，用于将金属管道弯成所需的形状。

它主要由弯管机架、弯管模具和液压系统组成。

弯管机的工作原理是通过液压系统提供的力量，将金属管道放置在弯管模具上，然后通过液压缸施加压力，使管道发生弯曲。

液压缸中的液压油被推动，通过活塞将力量传递到管道上。

在操作弯管机时，操作员首先根据需要选择合适的弯管模具，并将金属管道放置在模具的适当位置上。

然后，操作员通过控制液压系统，使液压缸开始施加压力。

随着液压油的推动，管道会逐渐发生弯曲，形成所需的形状。

弯管机的液压系统通常由液压泵、液压阀和液压油箱组成。

液压泵负责提供液压油的压力，液压阀用于控制液压油的流动方向和流量，液压油箱则用于储存液压油和冷却液。

弯管机的操作相对简单，只需操作员控制液压系统的开关，并观察和调整弯曲过程中的形状和角度。

通过合理的调整和操作，可以获得精确的管道弯曲形状。

以上就是弯管机的原理，它通过液压系统施加力量，将金属管道弯曲成所需的形状。

弯管机在机械加工和制造行业中得到广泛应用，为生产制造过程中的管道加工提供了高效和精确的解决方案。

弯管机的应用原理

弯管机的应用原理弯管机是什么？弯管机是一种用于加工管道的工业机械设备，可以将直径不同的金属管道进行弯曲，以适应各种建筑和工程需要。

它广泛应用于制造业、航天航空、能源工程、石油化工等领域。

弯管机的工作原理弯管机通过将管道放入弯管机辅助工具中，在力的作用下，通过曲柄、液压系统或电动系统的驱动，实现管道的弯曲。

主要工作原理如下：1.机械压力弯曲原理：通过机械装置的传动，将力传递到工作台上，使工作台上的弯管模具对管道进行压力弯曲。

这种弯管机的操作相对简单，适用于一些较小直径的管道弯曲。

2.液压弯曲原理：液压弯管机是通过液压系统提供的力来实现管道的弯曲。

液压弯管机具有较大的弯曲力，并可以实现复杂的管道形状和角度的弯曲。

操作简便，精度高。

3.电动弯曲原理：电动弯管机是通过电动系统提供的力来实现管道的弯曲。

与液压弯曲机相比，电动弯曲机不需要液压系统，更加经济实用。

弯管机的主要组成部分1.机架：弯管机的机架是整个设备的骨架，用于支撑管材和弯管模具。

通常由钢板焊接而成，具有足够的强度和稳定性。

2.弯管模具：弯管机的弯管模具是用于给管道施加压力并使其弯曲的工具。

弯管模具可以根据管道的直径和角度进行更换，以满足不同的加工要求。

3.驱动系统：驱动系统是弯管机的关键部件，可以是电动机、液压系统或机械装置等。

通过驱动系统，弯管机能够提供足够的力和速度来实现管道的弯曲。

4.控制系统：控制系统用于控制弯管机的操作，包括开启和关闭驱动系统、调整弯管模具的角度等。

控制系统可以采用手动、自动或半自动的方式。

5.辅助工具：为了提高工作效率和质量，弯管机通常配备了一些辅助工具，如管道支架、油管等。

这些工具可以帮助操作人员更好地进行管道的弯曲。

弯管机的应用领域弯管机在各个领域都有广泛的应用，包括但不限于以下几个方面：1.制造业：弯管机在汽车制造、机械制造、家电制造等行业中广泛应用。

它可以对管道进行精确的弯曲和形状加工，满足产品的各种要求。

专用弯管机液压系统设计

专用弯管机液压系统设计专用弯管机是一种用于加工金属管材的机械设备，其主要功能是将直管弯曲成所需要的形状。

专用弯管机的工作原理是通过液压系统控制液压缸来对管材进行弯曲。

因此，设计一个高效可靠的液压系统对专用弯管机至关重要。

下面将从液压系统的工作原理、液压元件的选择和系统的优化设计等方面进行详细介绍。

首先，液压系统的工作原理是通过液压能量来驱动液压缸进行工作。

液压系统主要包括液压泵、液压缸、液压阀、油箱和管路等组成部分。

液压泵通过吸油沟吸取液压油并将其压力增加，然后将液压油送入系统中的液压缸，从而实现对液压缸的驱动。

液压阀主要用于控制液压缸的工作速度、方向和力量等参数。

油箱则起到存储液压油和冷却液压油的作用。

其次，在选择液压元件时，需要考虑其性能、可靠性和适用性。

液压泵是液压系统中最关键的组件之一，其性能直接影响着液压系统的工作效果。

一般情况下，可选择柱塞泵或齿轮泵等类型的液压泵。

柱塞泵具有高压、高效的特点，适用于对液压缸施加大力的情况。

齿轮泵则是一种常用的液压泵，其特点是结构简单、价格便宜，适用于对液压缸施加较小力的情况。

液压缸的选型要考虑到专用弯管机的弯曲需求和工作环境。

液压缸的工作压力和行程需要与实际工作条件相匹配，以确保液压缸能够稳定可靠地完成工作任务。

液压阀是控制液压缸动作的关键元件，因此其稳定性和可靠性也需要高度重视。

根据弯管机的工作需要，可选用油液流量可调的溢流阀、双向阀和方向阀等。

最后，在系统的优化设计方面，需要确保系统的工作稳定、高效和安全。

在液压系统的布局上，需要合理安排各个液压元件的位置，以便提高系统的工作效率。

在管路布置上，应尽量减少管路的阻力，以减小对液压泵的负荷。

当液压系统工作压力较高时，可在系统中加入减压装置，以保护系统的安全使用。

在液压系统的使用上，需要定期对液压油进行检查和更换，以确保液压系统的正常运行。

同时，也需要对液压系统进行定期维护和保养，以延长其使用寿命。

综上所述，专用弯管机液压系统的设计需要考虑液压系统的工作原理、液压元件的选择和系统的优化设计等因素。

弯管机液压系统的工作原理

弯管机液压系统的工作原理
图9—18为ZW325中频液压弯管机液压系统原理图。

1.弯管机的工：作行程。

当电磁换向阀3处于左位时，来自液压泵2的压力油经阀3、图9—]8ZW325中频液压弯管机液压系统原理图单向节流阀4进入液压缸5和6的左腔，液压缸右腔回油经阀3流回油箱，于是活塞向右运动，从而推动回转臂作顺时针转动，钢管被弯成所要求的弧度。

2．弯管机的返回行程。

当电磁换向阀3处于右位时，来自液压泵2的压力油经阀3进入液压缸5和6的右腔，液压缸左腔回油经单向节流阀4、阀3流回油箱，于是液压缸活塞快速返回，完成一次弯管的工作循环。

(三)弯管机液压系统的特点
（1），系统中设有单向节流阀，当工作行程时压力油经节流阀进入液压缸左腔，调节节流阀开口大小，可调节液压缸活塞移动速度，即控制回转臂的回转速度，从而实现无级调速。

当返回行程时，液压缸左腔的回油经单向阀直接回油箱，快速回程，以提高工效。

(2)系统中设有二位四通控制导阀8，当电磁换向阀3处于中位临时停车时，阀8电磁铁断电，液压泵2通过阀7卸荷。

当工作时，阀8通电，系统压力由远控阀l调定。

东莞巨丰液压制造有限公司。

液压单弯管机安全技术操作规程

液压单弯管机安全技术操作规程液压单弯管机是一种用于弯曲金属管的专用设备，主要应用于汽车、机械、建筑等行业。

在操作液压单弯管机时，必须严格遵守操作规程，以确保操作过程中的安全性、高效性和可靠性。

本文将深入阐述液压单弯管机的安全技术操作规程，以供参考。

一、液压单弯管机的结构和原理液压单弯管机由上料装置、弯管装置、导管装置、模具块、液压系统、电气系统、刀具装置等组成，采用液压弯管技术，可实现管材的弯曲和一次成型。

其主要原理是将液压油通过液压系统输入到缸体，使缸体内的活塞向前或向后运动，从而带动活塞上的钢管弯曲模具弯曲管子。

具体操作流程如下：1. 准备工作：根据弯曲要求选择合适的弯管模具，调整弯管模具和导杆的位置，检查管子的尺寸和质量是否符合要求。

2. 上料：将要加工的管子放在上料装置的料架上，并将其固定住，保证其在加工过程中不会晃动。

3. 单管弯曲：在控制面板上选择要加工的管子尺寸和对应的弯角，并按下操作按钮，让机器自动弯曲管子。

4. 连续弯曲：在控制面板上选择要加工的管子尺寸和对应的弯角，按下自动按钮，让机器自动进行连续弯曲。

二、液压单弯管机的安全技术操作规程1. 安全防护1.1 液压单弯管机应放置在坚硬的平台上，并加装防震装置，以防止机器在弯管过程中出现晃动或倾斜。

1.2 操作者应穿戴好工作服、工作鞋和口罩等防护用品，避免被弯曲的金属管碎片或氧化物所伤。

1.3 电路应配备短路保护、漏电保护和断电保护装置，并设有照明灯，以方便操作者观察弯曲过程。

1.4 禁止在运行液压单弯管机的过程中将手、头或身体伸入弯管区域内。

2. 操作流程2.1 液压单弯管机加工过程应保持足够的沉着和耐心，并遵循正确的操作流程和安全流程。

2.2 单管自动弯曲的操作中，应先通过手动模式操作调试所需的管压和弯曲半径，确保弯曲半径正确。

2.3 弯管送到后的位置后，应在电脑上选定相应信息，以设定数量和弯角，再按开始自动弯曲即可。

2.4 在连续弯曲模式下，应根据材料和管径选择合适的弯管角度，并设定好每个管子的长度和数量，确保连续弯曲过程中管子的质量和尺寸均符合要求。

单头液压弯管机作业指导书

单头液压弯管机作业指导书一、引言单头液压弯管机是一种常用的工业机械设备，主要用于对金属管材进行弯曲加工。

本作业指导书旨在向操作人员提供关于单头液压弯管机的正确使用方法和操作注意事项，以确保工作安全和高效生产。

二、设备结构和工作原理单头液压弯管机由机架、油缸、液压控制系统和弯管模具组成。

工作原理是通过液压系统的作用，使油缸推动弯管模具对管材进行弯曲，完成加工任务。

三、操作前的准备工作1. 确保机器和周围环境干净整洁，无杂物和障碍物。

2. 检查液压油的油量是否充足，必要时及时添加或更换液压油。

3. 检查弯管模具的磨损情况，如有损坏或变形应及时更换。

4. 确保操作人员已穿戴好安全装备，如安全鞋、手套和护目镜等。

四、操作步骤1. 将待加工的金属管材放置在工作台上，调整好位置和方向。

2. 启动液压控制系统，确保其正常工作。

3. 手动将弯管模具移至管材所在位置，固定好。

4. 调整液压控制系统的参数，如压力和弯曲角度等。

5. 按下启动按钮，观察液压缸的工作状态和管材的弯曲程度。

6. 当完成一次弯曲任务后，及时停止机器并检查弯管成品的质量。

7. 如需连续进行多次弯管操作，重复步骤3至6。

五、操作注意事项1. 操作人员必须熟悉单头液压弯管机的操作规程和安全要求。

2. 禁止在工作时触碰液压缸、弯管模具或旋转部件以避免意外事故。

3. 大型或长时间连续作业时，应定期检查液压油的温度和压力，确保其处于正常范围内。

4. 在操作过程中，如发现异常声音、异味或其他故障情况，应立即停止使用并通知维修人员。

5. 不得私自更改液压控制系统的参数，禁止擅自进行维修和改装。

六、维护保养1. 定期清洁机器表面和内部，保持良好的工作环境。

2. 每次使用后，及时清理弯管模具表面的金属屑和残留物。

3. 定期检查液压系统的密封件和管路连接，确保无泄漏。

4. 根据使用情况，定期更换液压油和滤芯。

5. 注意机器的保养周期和维修保养的方法，如有问题及时联系专业技术人员。

液压弯管机开题报告

液压弯管机开题报告液压弯管机开题报告一、引言液压弯管机是一种常见的金属加工设备，广泛应用于各个行业，特别是管道制造和汽车制造领域。

它通过利用液压系统的力量，将金属管材弯曲成所需的形状。

本文将对液压弯管机进行研究和分析，探讨其原理、应用、优缺点以及未来发展方向。

二、原理和工作方式液压弯管机的工作原理基于液压力和力矩的转换。

液压系统通过泵将液体压力转换成机械力，然后通过控制阀门调节液压缸的运动，实现管材的弯曲。

液压弯管机通常由液压系统、弯管机架、弯管模具和控制系统组成。

在工作过程中，操作人员将待弯曲的金属管材放入弯管机架上，并根据需要调整弯曲角度。

然后，液压系统开始工作，液压缸的活塞向前移动，施加力量在管材上，使其弯曲成所需的形状。

控制系统可以实现对弯曲角度、弯曲速度和弯曲力的精确控制，确保弯管的质量和精度。

三、应用领域液压弯管机在管道制造、汽车制造、航空航天等行业中有广泛的应用。

在管道制造领域，液压弯管机用于制造各种管道，如石油管道、天然气管道和供暖管道。

它可以将直管弯曲成各种角度和形状，满足工程项目的需求。

在汽车制造领域，液压弯管机用于制造汽车的油管、制动管和冷却管等。

它可以精确地控制管材的弯曲角度和半径，确保管道的连接和流体传输的正常运行。

此外，液压弯管机还在航空航天领域中被广泛使用。

在飞机制造过程中，各种金属管材需要被弯曲成复杂的形状，以适应飞机的结构和设计要求。

液压弯管机可以满足这些高精度和高要求的弯曲工艺。

四、优缺点分析液压弯管机具有以下优点：1. 高精度：液压系统可以精确地控制弯曲角度和力度，保证管材的质量和精度。

2. 大弯曲能力：液压弯管机可以处理各种直径和壁厚的管材，弯曲能力强。

3. 自动化程度高：液压弯管机配备了先进的控制系统，可以实现自动化操作，提高生产效率。

然而，液压弯管机也存在一些缺点：1. 设备体积大：液压弯管机需要较大的工作空间，占用面积较大。

2. 能耗较高：液压系统需要消耗大量的能源，对环境造成一定的影响。

弯管机的原理【下载】

液压与气动技术作为现代化机械设备实现传动与控制的重要技术手段，在国民经济的各个领域得到了广泛的应用。

与其他传动控制技术相比，液压与气动技术具有很多的优点，像功率密度大，工作平稳且快速性好，易于控制并过载保护，易于实现自动化和机电一体化的整合，因而广泛应用。

液压系统的设计制造和使用维护方面等具有多种显著的技术优势，故此使其成为现代机械工程的基本技术构成和现代控制工程的基本要素。

液压与气动技术相比之下，液压技术在机械工程领域应用非常广泛，所以本次的设计主要用的是液压技术。

电动弯管机是弯曲管材成型的主要设备之一，适用于可塑性材料的弯曲工艺加工。

它在建筑、制造、煤矿、石油、军工、工程等行业得到广泛应用。

本设计根据实际生产的需要和要求，再结合电动弯管机自身特点，设计了一款新型便携式半自动化电动弯管机。

该机可配备多式样不同半径的弯曲模具，从而实现管材不同半径和不同角度的弯曲加工。

在本设计中，利用液压传动的原理，拟定合理的液压系统图，经过必要的计算，确定液压系统的参数，据此来系统结构的设计和液压元件选型。

而对于机械结构，则是根据实际所需设计其结构，紧密、美观，符合人机工程学。

半自动化的设计，提高了生产效率和系统的安全性。

无论是液压系统，还是机械结构，都全方位的考虑使用者的安全和效率。

尤其是本次对液压接够采用车载卧式布局，更是结构简单，外形新颖美观，给使用者一种全新的感受。

液压弯管机工作原理：由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子。

液压弯管机的一般结构：弯管机一般由电动油泵，高压油管，快速接头，工作油缸，柱塞，弯管部件（包括上花板，下花板，模头，辊轴）组成，液压弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等安装管道和修理。

它除了具有弯管功能外，还能卸下弯管部件作为分离式液压起顶机使用。

液压弯管机主要用于管子的塑性成型，日常生活中弯管机可分为数控弯管机，液压弯管机等类型。

浅析弯管机液压系统的工作原理及故障排除

浅析弯管机液压系统的工作原理及故障排除作者：荣森亮包行宇来源：《中国科技博览》2013年第30期内容：随着工业自动化的发展，在工业生产中，换热设备使用极其广泛，而管式换热设备就是常见的一种。

在这些管式换热设备中，采用U形弯管是非常普遍的。

在实践中如何加工这些U形管有许多方法，如机械手或手动弯曲等。

液压技术由于其潜在的许多优点，把他应用在弯管机上，简便易行，不失为一种良好的方法。

关键词：液压技术、弯管机、故障分析、排除中图分类号：S951.3 文献标识码：A 文章编号：1009-914X（2013）30-0011-01一、弯管机液压系统工作原理（一）、结构特点如图一所示，弯管机的执行机构采用两条夹紧缸1、2，一条弯曲缸3，三条液压缸呈“T”型布置在同一水平上，并借助一些辅助机构组成一体，整机由液压实现驱动和与控制。

图一液压结构图（2）工作原理弯管机液压原理如图二所示，在图示状态，所有电磁铁均处于断电状态，柱塞泵2输出的液压油径二位四通电磁阀3卸荷，同时所有执行元件的活塞杆处于缩回状态。

液压系统工作时，首先使7YA通电，此时整个液压系统工作在调定的工作压力下。

按下操作按钮，使电磁阀1YA、3YA同时得电，此时三位四通电磁阀6、7处于左位，液压油经减压阀5进入夹紧缸17、18无杆腔，有杆腔的液压油经单向节流阀的单向阀口回到油箱；夹紧缸17、18的速度大小由单向节流阀12、13调节；调整到两夹紧缸基本同步为止。

当两缸间距离到设定位置时使1YA、3YA失电，使三位四通电磁阀6、7处于中位，夹紧缸停止进给，此时两缸间距离应稍大于胎膜直接；而后使5YA得电，液压油进入弯管成型缸无杆腔，有杆腔液压油回到油箱，弯曲成形缸开始运动并推动管料，使之产生弯曲变形，值得所需的半圆形时，弯曲成形缸运动到这两个辅助成形轮后停止，电磁阀8处于中位，弯曲成形缸压力由双液控单向阀保持；接着使电磁阀6、7的1YA、3YA二次得电，两夹紧缸17、18二次进给，使管材的弯曲大于180度，当压力达到设定值时，压力继电器15、20给三位四通电磁阀6、7发信，使之处于中位保压，保证U型的成形度；最后，使电磁阀6、7的2YA、4YA得电，两夹紧缸返回，跟着电磁阀8的6YA得电，弯曲成形缸也返回，取下成形弯管，完成一次完整的弯管工作循环。

液压弯管机的作用和工作原理和工作过程

液压弯管机的作用和工作原理和工作过程嘿，咱今儿个就来唠唠液压弯管机这玩意儿！你可别小瞧它，它在好多地方那可都是大功臣呢！液压弯管机啊，它的作用那可太重要啦！就好比是一个能把管子变得弯弯扭扭的魔法盒子。

不管是在制造各种管道设备的时候，还是在一些需要特殊形状管道的工程里，它都能大显身手。

它能把那些直直的管子，按照咱的要求，给弯成各种漂亮的形状，是不是很厉害呀！那它到底是咋工作的呢？这就像是一场精彩的表演！液压弯管机里面有液压系统，就像是人的心脏一样，给整个机器提供动力。

当我们启动它的时候，这个液压系统就开始发力啦，把力量传递到弯管的部件上。

然后呢，就像有一双有力的大手，慢慢地把管子给掰弯啦！工作过程也很有趣哦！咱先把管子放好位置，就像给它找个舒服的小窝。

接着，启动机器，听着那“嗡嗡”的声音，感觉就像是机器在唱歌呢！然后呀，看着管子一点一点地被弯曲，就好像是在看一场神奇的魔术表演。

不一会儿，一个弯曲得恰到好处的管子就出现在我们眼前啦！你想想看，要是没有液压弯管机，那我们得费多大的劲才能把管子弯成想要的形状啊！它可真是帮了我们大忙啦！而且它工作起来又快又好，比我们自己手动去弯可强太多了。

它就像是一个勤劳的小工匠，默默地在那里工作，为我们制造出各种形状的管道。

它能让那些生硬的管子变得柔软灵活，就像给它们赋予了新的生命一样。

咱再打个比方，液压弯管机就像是一个会变戏法的大师，能把那些普通的管子变成各种奇妙的形状，为我们的生活和工作增添了不少便利呢！它在工厂里、在工地上，到处都有它忙碌的身影。

所以说呀，液压弯管机可真是个了不起的家伙！它的作用和工作原理、工作过程虽然看似简单，但却蕴含着大大的智慧和力量呢！咱可得好好感谢它，让我们的生活变得更加丰富多彩呀！。

弯管机工作原理

弯管机工作原理
弯管机是一种用于弯曲金属管材的机械设备，其工作原理如下：
1. 准备工作：首先，将待弯曲的金属管材安装在弯管机上的夹持装置上，确保管材的一端固定，另一端可以自由移动。

同时，根据需要设置好弯曲的半径和角度。

2. 夹紧管材：启动弯管机后，夹持装置将管材夹紧，以确保管材在弯曲过程中不会滑动或发生变形。

3. 弯管头移动：弯管机的弯管头根据预设的弯曲半径和角度，开始进行移动。

弯管头通常由一个或多个滚轮组成，并通过液压或电动装置控制其运动。

4. 弯管操作：当弯管头移动时，通过对管材施加压力或拉力，管材会开始在弯管头的作用下逐渐弯曲。

弯曲过程中，可以根据需要对管材进行顺时针或逆时针旋转，以得到所需的曲线形状。

5. 完成弯曲：一旦管材达到预设的弯曲半径和角度，弯管头停止移动，并将管材保持在所需的弯曲形状中。

然后，夹紧装置释放管材，使其可以从弯管机上取下。

通过以上步骤，弯管机能够对金属管材进行精确且可重复的弯曲加工，广泛应用于管道制造、金属加工等行业。

液压弯管机的设计

液压弯管机的设计引言液压弯管机是一种用于弯曲金属管道或管材的机械设备。

其采用液压系统提供动力，并通过一系列的弯曲模具和控制装置实现对金属管道的弯曲。

液压弯管机具有弯曲精度高、生产效率高的优点，广泛应用于航空、航天、汽车、机械制造和建筑等领域。

本文将详细介绍液压弯管机的设计原理和关键部件。

设计原理液压弯管机的设计原理基于液压传动和弯管原理。

液压传动是利用液体在封闭管道中的流动和压力传递力的原理，通过液压泵提供高压油液，经过阀门和管道传输到液压缸中，推动弯管机的工作部件实现弯管操作。

弯管原理是根据管材的强度和可塑性，通过施加力矩来改变管道的形状，实现管材的弯曲。

液压弯管机的主要部件包括：液压泵、液压缸、工作台、弯管模具和控制装置。

液压泵负责提供高压油液，液压缸负责将高压油液转化为线性运动力，工作台用于固定和支撑金属管道，弯管模具用于施加力矩进行弯管操作，控制装置用于控制液压系统的工作。

设计要点液压弯管机的设计中有几个重要要点需要注意：1. 弯管材料的选择液压弯管机可以用于弯曲各种材质的管道，例如碳钢、不锈钢和铜管等。

在设计中需要根据具体应用场景选择合适的管材，考虑管材的强度、可塑性和耐腐蚀性等因素。

2. 弯管角度和半径的控制液压弯管机可以实现不同角度和半径的弯曲操作，设计时需要考虑工作台和弯管模具之间的距离和角度调节装置。

合理设计这些部分可以实现精确控制弯曲角度和半径，以满足不同工件的要求。

3. 液压系统的设计液压弯管机的液压系统是实现机械运动的核心部件，设计时需要考虑油液的供给和压力调节，以及流速的控制。

合理设计液压系统可以提高工作效率和精度，并确保机械设备的可靠性和稳定性。

4. 安全措施的设计液压弯管机在操作过程中可能会受到较高的压力和力矩，设计时需要考虑安全措施，以保证操作人员的安全。

例如增加机器的防护罩和安全传感器，设置急停开关和紧急停止装置等。

结论液压弯管机是一种应用广泛的机械设备，其设计原理基于液压传动和弯管原理。

液压弯管器原理

液压弯管器原理
液压弯管器的原理是利用液压系统提供的压力，通过管道和液压泵将油液送入弯管器的弯曲模具中。

油液的压力作用下，在弯曲模具的作用下，弯曲模具开始对管道进行弯曲。

当压力足够大，弯曲角度达到要求时，停止加压。

然后，释放压力，将弯曲好的管道从模具中取出。

液压弯管器利用液压系统提供的高压油液，通过控制油液的流动和停止，实现对管道的弯曲和塑形。

其主要原理是基于皮亚泊利原理（Pascal's Law），即液体在封闭容器中均匀传递压力的原理。

当液压泵提供的油液被导入弯管器中的弯曲模具时，液体的压力均匀地传递到整个系统中。

由于弯曲模具具有特定的形状和角度，液体的压力将作用在管道上，使得管道开始弯曲。

在弯管过程中，液压系统可以根据需要调整压力和流量，以控制弯管的速度和力度。

通过调节流动阀、液压缸等液压元件，可以实现对弯管过程的精确控制。

完成弯曲后，液压系统停止给予压力，同时释放残余的压力。

然后，弯曲好的管道可以从弯曲模具中取出。

液压弯管器利用液压原理的优势在于其可以对各种材料和直径的管道进行弯曲，并且能够实现复杂形状和精确角度的弯曲要求。

同时，液压系统的控制能力可以使得弯管过程更加稳定和精确。

双头弯管机液压系统工作原理及故障排除

双头弯管机液压系统工作原理及故障排除当双头弯管机过载或承受过大偏载荷时，液压缸会有推力不足现象，此时应根据弯管直径大小及管子壁厚调整溢流阀的工作压力；如果发现油缸内有油液泄漏，则应检查活塞上的密封件是否损坏或者缸筒内壁有无划伤。

标签：双头弯管机；液压系统；工作原理；故障排除0 前言在柴油机制造企业内，由于柴油机上使用的各种管路及制造发电设备时所需用的各种规格管道存在着各种角度，人工弯管费工费时，所以有些厂里配置了双头液压弯管机。

此类机型使用之后，要经常进行维修和保养，下面就总结自已在维修中的一些心得，谈一下双头弯管机液压系统的工作原理、常见故障与排除方法。

1 双头弯管机结构分析双头弯管机一般由机械装置、PLC系统、液压系统等组成。

它的弯管直径一般为21-80mm，行程一般为320mm，最大弯曲角度为185°，工作压力12MPa，电机功率4kw。

该类机型一般采用触屏操作控制，工作过程包括确定弯曲的参数，放置管件，夹紧夹具，推进弯曲管材，推进位置控制，彎曲管材，松开夹具，取出弯曲成型件。

双头弯管机液压系统中的执行机构采用了夹紧缸1、2，成型缸3、4四只液压缸，并借助一些辅助机构成为一体，整机由液压实现驱动与控制，如图所示。

常见双头弯管机液压系统组成如上图所示。

图中组成元件包括单向节流阀6只、电磁换向阀4只、溢流阀4只、单向阀5只、调速阀2只、分流阀2只、液压缸4只，液压泵1只，还有过滤器、油管、油箱若干。

2 弯管机液压系统工作原理以上图液压系统的工作状态为例，所有电磁阀均处于断电状态。

柱塞泵5输出的液压油经先导溢流阀8卸荷，同时液压缸1、2、3、4的活塞杆处于缩回状态。

夹紧缸系统工作时，首先使电磁阀14通电，此时整个液压系统在调定的工作压力下工作。

液压油从油泵5经过过滤器6，通过管道33分流至节流阀13，进入三位四通电磁阀14的左腔，经分流阀17分流后，经过油管34和35进入夹紧缸1、2无杆腔。

液压弯道器的工作原理

液压弯道器的工作原理
液压弯道器通过液压系统的工作原理来实现弯曲金属材料的目的。

其工作原理如下：
1. 液压系统：液压弯道器是由一个液压系统驱动的，该系统由液压泵、油箱、压力控制阀、油缸和管道等组成。

液压泵通过充油将液体从油箱中抽吸到系统中，并提供所需的液压能量。

2. 压力传输：液压泵将液体送入压力控制阀，该阀可调节液压系统的工作压力。

经过压力控制阀控制后，高压液体将被传输到油缸中。

3. 液压油缸：液压油缸是液压弯道器中的关键组件。

当液体进入油缸时，液体压力将使油缸的活塞运动。

这个运动力会通过连杆传递给弯道器的工作部分。

4. 弯曲金属材料：液压油缸驱动的连杆会施加力量在金属材料上，使其弯曲或弯曲到所需的角度。

为了精确控制弯道器的运动，液压系统可以通过压力控制阀调整液体的流量和压力。

5. 控制系统：液压弯道器还配备了一个控制系统，通过控制液压泵和压力控制阀来调节液压系统的工作。

控制系统可以手动或自动控制，可以根据需要进行编程，以实现精确的弯曲操作。

总的来说，液压弯道器的工作原理是通过液压系统的工作，利用液体的压力和力量来实现对金属材料的弯曲操作。
