QC-11.11 烙铁温度测试仪操作说明
恒温电烙铁操作方法及使用说明
恒温电烙铁操作方法及使用说明恒温电烙铁是一种常见的电子焊接工具，广泛应用于电子制造、维修以及DIY等领域。
本文将介绍恒温电烙铁的操作方法及使用说明，以帮助用户正确使用该工具，提高工作效率和安全性。
一、恒温电烙铁的基本结构恒温电烙铁主要由以下几个部分组成：1. 锡融化区：用于加热焊接区域的金属头部。
通常采用耐高温的陶瓷材料制成。
2. 控温装置：用于控制电烙铁工作温度的关键部分。
控温装置通过传感器监测电烙铁头的温度，并根据设定的温度值调节加热元件的功率，维持设定温度稳定。
3. 电源开关：用于控制电烙铁的通电与断电。
二、恒温电烙铁的操作方法1. 准备工作：首先，确保使用恒温电烙铁的工作区域通风良好，以减少有害气体对人体的影响。
其次，检查电烙铁头是否安装牢固，无松动或损坏现象。
最后，将电烙铁插入电源插座，并打开电源开关。
2. 设置工作温度：使用者可根据不同焊接材料的要求，选择适当的温度。
一般来说，常见的焊接温度在300℃至400℃之间。
在电烙铁达到工作温度之前，使用者可以根据实际需要进行其他准备工作。
3. 加热时间：恒温电烙铁具有较快的加热速度，通常在几分钟之内即可达到设定温度。
在等待过程中，使用者可以预处理焊接材料，如清除氧化层或涂抹焊接膏等。
4. 执行焊接操作：将电烙铁头与焊接物件接触，轻轻按压并保持一段时间，直到焊料融化。
同时，使用者可以适度添加适量的焊料，以确保连接牢固。
需要注意的是，焊接时要保持焊接区域集中供热，以减少对其他部位的影响。
5. 焊接完毕：在焊接完成后，将电烙铁头从焊接区域移开，并将电源开关关闭。
三、恒温电烙铁的使用注意事项1. 安全使用：在使用恒温电烙铁时，务必戴好耐高温手套，以防手部烫伤。
在使用结束后，应将电烙铁垂直放置在防烫支架上，待其冷却后再进行移动和收纳。
2. 清洁维护：在使用过程中，电烙铁头会沾染焊渣或焊料残留物，因此需要定期清洁，以保持其良好的工作状态。
清洁时，可用湿布擦拭电烙铁头，并确保在完全冷却之后进行。

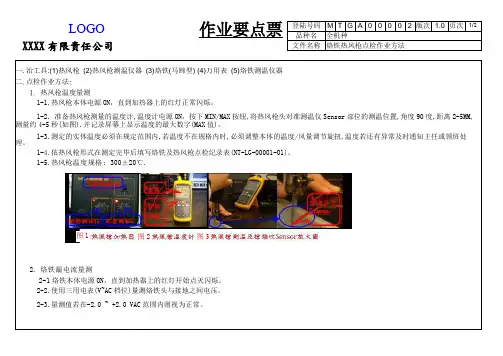

烙铁热风枪点检作业方法
XXXX 有限责任公司文件名称 烙铁热风枪点检作业方法一. 治工具:(1)热风枪 (2)热风枪测温仪器 (3)烙铁(马蹄型) (4)万用表 (5)烙铁测温仪器 二.点检作业方法:1. 热风枪温度量测1-1.热风枪本体电源ON ，直到加热器上的红灯正常闪烁。
1-2. 准备热风枪测量的温度计,温度计电源ON ，按下MIN/MAX 按钮,将热风枪头对准测温仪Sensor 部位的测温位置,角度90度,距离2-5MM,测量约4-5秒(如图).并记录屏幕上显示温度的最大数字(MAX 值)。
1-3.测定的实体温度必须在规定范围内,若温度不在规格内时,必须调整本体的温度/风量调节旋扭.温度若还有异常及时通知主任或领班处理。
1-4.依热风枪形式在测定完毕后填写烙铁及热风枪点检纪录表(NT-LG-00001-01)。
1-5.热风枪温度规格: 300±20℃.2. 烙铁漏电流量测2-1烙铁本体电源ON ，直到加热器上的红灯开始点灭闪烁。
2-2.使用三用电表(V~AC 档位)量测烙铁头与接地之间电压。
2-3.量测值若在-2.0 ~ +2.0 VAC 范围内则视为正常。
电源开关风量调节钮温度调节钮 屏幕 电源开关温度计之Sensor图1 图2图3XXXX有限责任公司文件名称烙铁热风枪点检作业方法2-4.测定完后填写烙铁及热风枪点检纪录表(NT-LG-00001-01)3.烙铁温度量测3-1.烙铁本体电源ON，直到加热器上的红灯开始点灭闪烁。
3-2.先将烙铁的接触面积置于清洁用海绵(加水)清洁干净后,准备好温度计。
3-3.用烙铁将温度计的Sensor部位加上少许的焊锡。
3-4.温度计电源ON将焊枪头马蹄形头端(如图5,6)所示,触温度计之Sensor。
3-5.记录屏幕上显示温度的数字。
3-6.测定的实体温度必须在规定范围内，如果温度没有在规格内时，必须调整本体的温度。
这温度若还有异常时，交换温度计的Heater。
烙铁温度测试仪使用规范
6、用吸锡工具可吸锡线去除附在传感器终端上的残留物。
7、大多数焊台有温度指示表示焊台温度已经达到了设定值。为了得到准确的测试温度， 最好在焊台温度稳定后测试温度。
8、如果 LCD显示“1” ，表示传感器已损坏。需更换一个新的传感器。
9、如果 LCD显示“ B”，表示电池电量不足，需更换一个新的电池。
3、三角形传感器红色端套在（＋）终端，蓝色端套在（－）终端，将 无色标端套进推杆。使用三角形传感器前必须将 K型传感器取下
4、按住电源开关（ POWER ）约 1秒，当测试仪显示室温时，可以开始 操作。
5、按测试仪上的（ ℃/℉)开关，选择所面的温度测试单位。华氏温度 /
摄氏温度。
6、按一下“ MAX HOLD ”开关，LCD 窗口显示“MAX HOLD ”。
BG
8
七、测试频次
1、烙铁温度量测的频率为：每班 /次，并记录在《烙铁温度记录表》中。 2、当生产线上作以下变更时，应进行烙铁温度量测，并记录在《烙铁温度记录表》中
a) 当更换一个外形尺寸明显不同的烙铁头时需要校准烙铁头温度。 b) 当更换烙铁上的加热组件或传感器时需要校准烙铁头温度。 c) 变更焊接产品，需调节焊接温度时； 3、电烙铁温度不符合标准（与作业指导书不符）时，检查员应立即校正温度并测量记录。
d) 当不使用时，请关掉测试仪的电源开关
BG
7
六、注意事项
1、三角形传感器由很细的传感丝（ φ0.2mm ）制作面成，在操作过程中
应小心操作，不要用力按传感丝，以免断裂。
2、测试仪处壳是塑料制品，请不要将烙铁头接触外壳。
3、测试点涂有一层特殊的金属合金。多次测量后，该金属合金会损耗导致测试结果不精

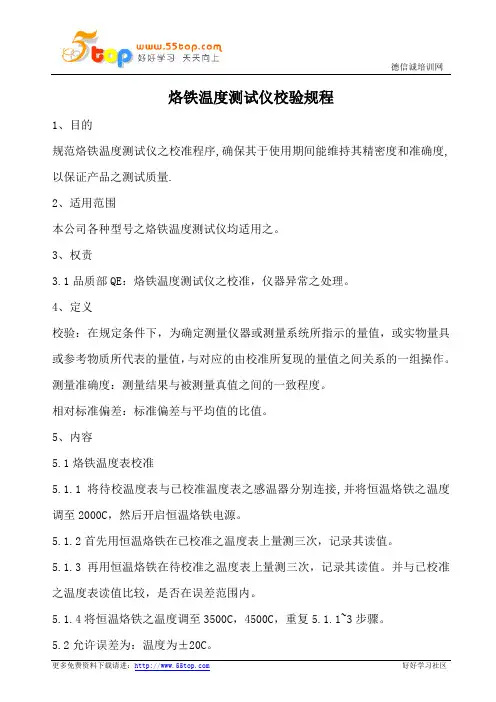

烙铁温度测试仪校验规程
烙铁温度测试仪校验规程1、目的规范烙铁温度测试仪之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量.2、适用范围本公司各种型号之烙铁温度测试仪均适用之。
3、权责3.1品质部QE：烙铁温度测试仪之校准，仪器异常之处理。
4、定义校验：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。
测量准确度：测量结果与被测量真值之间的一致程度。
相对标准偏差：标准偏差与平均值的比值。
5、内容5.1烙铁温度表校准5.1.1将待校温度表与已校准温度表之感温器分别连接,并将恒温烙铁之温度调至2000C，然后开启恒温烙铁电源。
5.1.2首先用恒温烙铁在已校准之温度表上量测三次，记录其读值。
5.1.3再用恒温烙铁在待校准之温度表上量测三次，记录其读值。
并与已校准之温度表读值比较，是否在误差范围内。
5.1.4将恒温烙铁之温度调至3500C，4500C，重复5.1.1~3步骤。
5.2允许误差为：温度为±20C。
5.3校准合格者贴上合格标签；部分功能不合格且仍可使用者贴限用标签,并注明限用范围；严重不合格者贴禁用标签,视情况提出异常报告并作追踪处理。
做好有关记录。
6.校准周期校准周期一般不超过12个月。
7.参考文件《量测仪器控制程序》JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定8.记录表格《测试设备校验记录表》。
烙铁点检操作指导书
文件号：SV-PE003 第 1 页共 3 页
一、 仪器使用条件 1、 电源电压：一只 006P 9V 电池供电； 2、 工作环境：温度 0～40℃。 二、准备工作 1、 检查仪器配件是否齐全； 2、 打开温度计背面的电池槽，装入电池（电池必须放置妥当）； 3、 将环板套入推杆，将感应器红边置入红色终端，蓝边置入蓝色终端，按下推钮，将剩于部分接上终端。 二、 设置和操作方法 1、 电源：将电源开关推至“ON”，显示窗口有数字显示，检视显示屏，当显示屏显示室温时，可进行正常测试。 2、 测试：将铬铁头醮上新焊锡，使用铬铁头触及需要测试的点子，在 2 ～3 秒内，温度会显示在显示屏上。 3、 实际温度标准参数如下：（若设置温度异常，则将电烙铁送修）
修改日期 编制/日期：
（3）装上电池，盖好后盖。
修改内容
审核/日期：
编辑 核准 批准/日期：
电铬铁点检温度计操作指导书
文件号：SV-PE003 第 3 页共 3 页
（4）启动开关，将环板套入推杆，将感应器红边置入红色终 端，蓝边置入蓝色终端，按下推钮，将剩于部分接上终端。
（5）测试：将铬铁头醮上新焊锡，使用铬铁头触及需要测 试的点子，在 2 ～3 秒内，温度会显示在显示屏上。修改日期 编制/日期：修改内容 审核/日期：
编辑 核准 批准/日期：
修改日期
修改内容
编辑 核准
编制/日期：
审核/日期：
批准/日期：
电铬铁点检温度计操作指导书
五、仪器维护与保养 1、 按照仪器维护保养要求，做好日常维护与保养。 2、 注意防水、防尘、防摔。 操作图示：
文件号：SV-PE003 第 2 页共 3 页
（1）打开烙铁温度测试仪后盖，取出电池连接线。

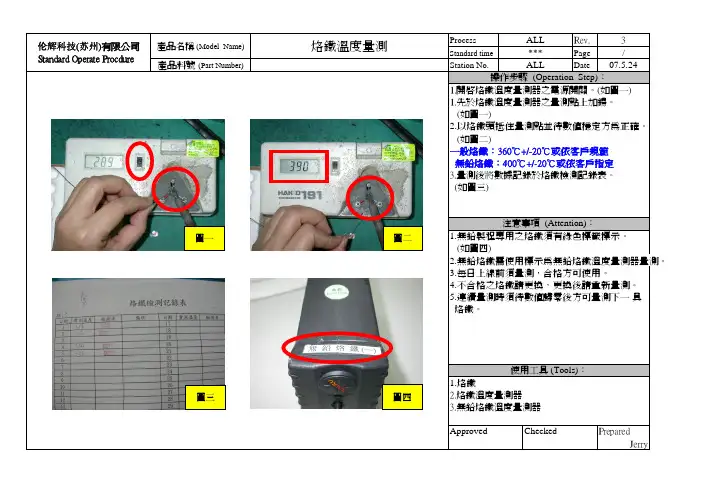

烙铁温度量测SOP
圖一
圖二
注意事項 (Attention)： 1.無鉛製程專用之烙鐵須有綠色標籤標示。 (如圖四) 2.無鉛烙鐵需使用標示為無鉛烙鐵溫度量測器量測。 3.每日上線前須量測，合格方可使用。 4.不合格之烙鐵請更換，更換後請重新量測。 5.連續量測時須待數值歸零後方可量測下一 具 烙鐵。
使用工具 (Tools)： 圖三 圖四 1.烙鐵 2.烙鐵溫度量測器 3.無鉛烙鐵溫度量測器 Approved Checked Prepared Jerry
伦辉科技(苏州)有限公司 Standard Operate Procdure
產品名稱 (Model Name) 產品料號 (Part Number)
烙鐵溫度量測
Standard time
Rev. ALL 3 Page / *** Station No. Date 07.5.24 ALL 操作步驟 (Operation Step) ： 1.開啟烙鐵溫度量測器之電源開關。(如圖一) 1.先於烙鐵溫度量測器之量測點上加鍚。 (如圖一) 2.以烙鐵頭抵住量測點並待數值穩定方為正確。 (如圖二) 一般烙鐵：360℃+/-20℃或依客戶規範 無鉛烙鐵：400℃+/-20℃或依客戶指定 3.量測後將數據記
恒温烙铁温度测试指导书
3. 三角形传感器由很细的线合成，小心使用,不能施加过大压力,否则会断；
4. 温度计外壳是防静电塑料制品，烙铁的发热部分不可触及；
5. 传感器在多次测量后易损耗，当导致测量数据不准确时，需更换新传感
器，每个传感器的有效寿命大约要测量 50 次。
2012-11-21
1/1
传感器
图2
编制：
审核：
批准：
1
附件 17
电烙铁温度测试记录表
工位：
日期
设定温度 1
实测温度 1
设定温度 2
电烙铁编号： 实测温度 2 测试人
备注
2
电源开关
注意事项：
图1
1. 对于贴片类小元器件（焊点小），恒温烙铁温度应设置为 350±10C°、
插件类大器件（焊点大），恒温烙铁温度设置为 400±10C°，若设置温度
异常，则将电烙铁送修；测试员为各工序组长。
2. 恒温电烙铁使用前测量温度，测量合格（或调校合格）后作业员不得自
行调节电烙铁温度控制旋钮；
附件 17
生产作业指导书
文件编号
名称
发行版本
发行日期
页数
GOCOM/ZY/C/-01-17
恒温烙铁温度测试指导nstruction
适用范围
使用设备
所有工序
作业步骤：
烙铁温度测温仪
1.将传感器红、蓝两色标端分别套进红、蓝两色标示终端，将无色标端套进 推杆； 2.打开温度测试仪电源开关，将要测量的电烙铁和焊锡丝在感应器上加锡， 如图 1 所示； 3. 在烙铁头醮上新焊锡，将烙铁头接触到传感器的测量点，观察测试仪显 示屏上稳定数值。稳定数值是指在 5~10 秒内，变化不超过±5℃的数值， 如图 2 所示。 4. 将显示在显示屏上的温度（电烙铁实际温度）记录在电烙铁温度测试记 录表中； 5. 电烙铁温度不符合标准时，测试员立即校正并填写校正后温度；
烙铁温度测试作业指导书
作业名称工序标准工时工艺标准化审核批准编制日08-1-22
烙铁温度测试A010发行日08-1-23
版本日期制作电源开关
###08-1-22卢飞玲
###2008-2-16卢飞玲感应器
NO.规格编号数量
白光1911
无铅
步骤1 2 3 4 5 6
1 2 3 4
作业步骤(Procedure)
操作
测量时显示数值稳定值才能记录。
注意事項(Attention)
无铅的电烙铁与有铅的电烙铁不能共用一个感温仪测量，要有区分；
每天上班开拉后开始测量，合格方可使用；
不合格的更换和校对后要测量方可使用；
温感仪
工具、仪器、设备
名称
烙铁温度检验作业指导书
发行号码:BK
适用产品型号
电烙铁 电焊台
发布历史
变更说明
初始发布
更名为烙铁温度检验作业指导书
锡线
开启温感仪的电源开关；将要测量的电烙铁和锡线在温感仪的感应器上加锡；（如左图1）
观察温感仪上的显示数值稳定后为读取数值,稳定数值是指10S内数值变化不超过±5℃；（如左图2）
无铅烙铁的温度是350℃-400℃，其它烙铁的温度是360℃-400℃；
恒温烙铁以自己显示的数值来对比,范围是±20℃,恒温烙铁的温度调节不能超过400℃；
将测量的数值记录在记录表中；（如左图3）
如有超过以上标准，请给予更换和校对。
烙铁校验操作书
页次版本1/1
A
一、图示:
二、使用材料:
序号用量方向颜色12345
恒温烙铁温度校验作业规范
设备名称恒温烙铁
日期
核准审核制定
操作名称恒温烙铁温度校验
文件编号
2014.11.07
操作步骤:
1.将恒温烙铁通上电源，打开电源开关，然后再开启温感仪的电 源开关.
2.等待烙铁温度升高后，将要测量的电烙铁和锡线在温感仪的感应器上 加锡 如图1.
3.观察温感仪上的显示数值稳定后为读取数值,稳定数值是指10S内数值 变化不超过±10℃；（如左图2）
4.允收标准：±10℃，设定标准测试温度300℃、350℃、400℃、450℃.
5.校验合格，应贴上合格标签，填写校验人，校验日期.
6.校验如不合格，设定烙铁温度350℃，用“一”字头或者“十”字头 小型螺丝刀调节烙铁“CAL"内部可调电位器，顺时针（向右）调节为 升温，逆时针（向左）调节为降温，使测试温度值符合设定值标准范围 内为合格.如此动作调节无效则贴不良标签注明原因送修或更换.
7.校验完毕后，清理烙铁，同时将电源关闭，填写相关测试记录.
四、注意事项:
1.校验操作由工程部安排指定人员按要求操作.有铅和无铅不能共用感温头
2.非指定人员请勿随意调节“CAL”校正电位器.
3.定期校验周期为1个月，当更换手柄（发热芯）或烙铁头时
需重新校验温度.
物料名称
规格位置备注一治/工/模具&设备
备注二
锡丝温感仪
校验标签
“一”或“十”小螺丝刀
温控旋钮
校正电位器
℃-摄氏度加热指示灯
校验标签
电源开关
测温。
