利用51单片机制作的电子时钟
51单片机作的电子钟程序及电路图
51单片机作的电子钟程序在很多地方已经有了介绍，对于单片机学习者而言这个程序基本上是一道门槛，掌握了电子钟程序，基本上可以说51单片机就掌握了80%。
常见的电子钟程序由显示部分，计算部分，时钟调整部分构成。
时钟的基本显示原理：时钟开始显示为0时0分0秒，也就是数码管显示000000，然后每秒秒位加1 ，到9后，10秒位加1，秒位回0。
10秒位到5后，即59秒，分钟加1，10秒位回0。
依次类推，时钟最大的显示值为23小时59分59秒。
这里只要确定了1秒的定时时间，其他位均以此为基准往上累加。
开始程序定义了秒，十秒，分，十分，小时，十小时，共6位的寄存器，分别存在30h，31h，32h，33h，34h，35h单元，便于程序以后调用和理解。
6个数码管分别显示时、分、秒，一个功能键，可以切换调整时分秒、增加数值、熄灭节电等功能全部集一键。
以下是部分汇编源程序，购买我们产品后我们用光盘将完整的单片机汇编源程序和烧写文件送给客户。
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 中断入口程序 ;; (仅供参考) ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ORG 0000H ;程序执行开始地址LJMP START ;跳到标号START执行ORG 0003H ;外中断0中断程序入口RETI ;外中断0中断返回ORG 000BH ;定时器T0中断程序入口LJMP INTT0 ;跳至INTTO执行ORG 0013H ;外中断1中断程序入口RETI ;外中断1中断返回ORG 001BH ;定时器T1中断程序入口LJMP INTT1 ;跳至INTT1执行ORG 0023H ;串行中断程序入口地址RETI ;串行中断程序返回;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 主程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;START: MOV R0,#70H ;清70H-7AH共11个内存单元MOV R7,#0BH;clr P3.7 ;CLEARDISP: MOV @R0,#00H ;INC R0 ;DJNZ R7,CLEARDISP ;MOV 20H,#00H ;清20H（标志用）MOV 7AH,#0AH ;放入"熄灭符"数据MOV TMOD,#11H ;设T0、T1为16位定时器MOV TL0,#0B0H ;50MS定时初值（T0计时用）MOV TH0,#3CH ;50MS定时初值MOV TL1,#0B0H ;50MS定时初值（T1闪烁定时用）MOV TH1,#3CH ;50MS定时初值SETB EA ;总中断开放SETB ET0 ;允许T0中断SETB TR0 ;开启T0定时器MOV R4,#14H ;1秒定时用初值（50M S×20）START1: LCALL DISPLAY ;调用显示子程序JNB P3.7,SETMM1 ;P3.7口为0时转时间调整程序SJMP START1 ;P3.7口为1时跳回START1 SETMM1: LJMP SETMM ;转到时间调整程序SETMM; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;; 1秒计时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T0中断服务程序INTT0: PUSH ACC ;累加器入栈保护PUSH PSW ;状态字入栈保护CLR TR0 ;关闭定时器T0MOV A,#0B7H ;中断响应时间同步修正ADD A,TL0 ;低8位初值修正MOV TL0,A ;重装初值（低8位修正值）MOV A,#3CH ;高8位初值修正ADDC A,TH0 ;MOV TH0,A ;重装初值（高8位修正值）SETB TR0 ;开启定时器T0DJNZ R4, OUTT0 ;20次中断未到中断退出ADDSS: MOV R4,#14H ;20次中断到（1秒）重赋初值MOV R0,#71H ;指向秒计时单元（71H-72H）ACALL ADD1 ;调用加1程序（加1秒操作）MOV A,R3 ;秒数据放入A（R3为2位十进制数组合）CLR C ;清进位标志CJNE A,#60H,ADDMM ;ADDMM: JC OUTT0 ;小于60秒时中断退出ACALL CLR0 ;大于或等于60秒时对秒计时单元清0MOV R0,#77H ;指向分计时单元（76H-77H）ACALL ADD1 ;分计时单元加1分钟MOV A,R3 ;分数据放入ACLR C ;清进位标志CJNE A,#60H,ADDHH ;ADDHH: JC OUTT0 ;小于60分时中断退出ACALL CLR0 ;大于或等于60分时分计时单元清0MOV R0,#79H ;指向小时计时单（78H-79H）ACALL ADD1 ;小时计时单元加1小时MOV A,R3 ;时数据放入ACLR C ;清进位标志CJNE A,#24H,HOUR ;HOUR: JC OUTT0 ;小于24小时中断退出ACALL CLR0 ;大于或等于24小时小时计时单元清0OUTT0: MOV 72H,76H ;中断退出时将分、时计时单元数据移MOV 73H,77H ;入对应显示单元MOV 74H,78H ;MOV 75H,79H ;POP PSW ;恢复状态字（出栈）POP ACC ;恢复累加器RETI ;中断返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 闪动调时程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;T1中断服务程序，用作时间调整时调整单元闪烁指示INTT1: PUSH ACC ;中断现场保护PUSH PSW ;MOV TL1, #0B0H ;装定时器T1定时初值MOV TH1, #3CH ;DJNZ R2,INTT1OUT ;0.3秒未到退出中断（50MS中断6次）MOV R2,#06H ;重装0.3秒定时用初值CPL 02H ;0.3秒定时到对闪烁标志取反JB 02H,FLASH1 ;02H位为1时显示单元"熄灭"MOV 72H,76H ;02H位为0时正常显示MOV 73H,77H ;MOV 74H,78H ;MOV 75H,79H ;INTT1OUT: POP PSW ;恢复现场POP ACC ;RETI ;中断退出FLASH1: JB 01H,FLASH2 ;01H位为1时，转小时熄灭控制MOV 72H,7AH ;01H位为0时，"熄灭符"数据放入分MOV 73H,7AH ;显示单元（72H-73H），将不显示分数据MOV 74H,78H ;MOV 75H,79H ;AJMP INTT1OUT ;转中断退出FLASH2: MOV 72H,76H ;01H位为1时，"熄灭符"数据放入小时MOV 73H,77H ;显示单元（74H-75H），小时数据将不显示MOV 74H,7AH ;MOV 75H,7AH ;AJMP INTT1OUT ;转中断退出; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 加1子程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;ADD1: MOV A,@R0 ;取当前计时单元数据到ADEC R0 ;指向前一地址SWAP A ;A中数据高四位与低四位交换ORL A,@R0 ;前一地址中数据放入A中低四位ADD A,#01H ;A加1操作DA A ;十进制调整MOV R3,A ;移入R3寄存器ANL A,#0FH ;高四位变0MOV @R0,A ;放回前一地址单元MOV A,R3 ;取回R3中暂存数据INC R0 ;指向当前地址单元SWAP A ;A中数据高四位与低四位交换ANL A,#0FH ;高四位变0MOV @R0,A ;数据放入当削地址单元中RET ;子程序返回; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 清零程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; ;............. ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;; 时钟调整程序 ;; ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;当调时按键按下时进入此程序SETMM: cLR ET0 ;关定时器T0中断CLR TR0 ;关闭定时器T0LCALL DL1S ;调用1秒延时程序JB P3.7,CLOSEDIS ;键按下时间小于1秒，关闭显示（省电）MOV R2,#06H ;进入调时状态，赋闪烁定时初值SETB ET1 ;允许T1中断SETB TR1 ;开启定时器T1SET2: JNB P3.7,SET1 ;P3.7口为0（键未释放），等待SETB 00H ;键释放，分调整闪烁标志置1SET4: JB P3.7,SET3 ;等待键按下LCALL DL05S ;有键按下，延时0.5秒JNB P3.7,SETHH ;按下时间大于0.5秒转调小时状态MOV R0,#77H ;按下时间小于0.5秒加1分钟操作LCALL ADD1 ;调用加1子程序MOV A,R3 ;取调整单元数据CLR C ;清进位标志CJNE A,#60H,HHH ;调整单元数据与60比较HHH: JC SET4 ;调整单元数据小于60转SET4循环LCALL CLR0 ;调整单元数据大于或等于60时清0CLR C ;清进位标志AJMP SET4 ;跳转到SET4循环CLOSEDIS: SETB ET0 ;省电（LED不显示）状态。
基于51单片机的多功能电子钟设计
基于51单片机的多功能电子钟设计1. 本文概述随着现代科技的发展，电子时钟已成为日常生活中不可或缺的一部分。
本文旨在介绍一种基于51单片机的多功能电子钟的设计与实现。
51单片机因其结构简单、成本低廉、易于编程等特点，在工业控制和教学实验中得到了广泛应用。
本文将重点阐述如何利用51单片机的这些特性来设计和实现一个具有基本时间显示、闹钟设定、温度显示等功能的电子钟。
本文的结构安排如下：将详细介绍51单片机的基本原理和特点，为后续的设计提供理论基础。
接着，将分析电子钟的功能需求，包括时间显示、闹钟设定、温度显示等，并基于这些需求进行系统设计。
将详细讨论电子钟的硬件设计，包括51单片机的选型、时钟电路、显示电路、温度传感器电路等。
软件设计部分将介绍如何通过编程实现电子钟的各项功能，包括时间管理、闹钟控制、温度读取等。
本文将通过实验验证所设计的电子钟的功能和性能，并对实验结果进行分析讨论。
通过本文的研究，旨在为电子钟的设计提供一种实用、经济、可靠的方法，同时也为51单片机的应用提供一个新的实践案例。
2. 51单片机概述51单片机，作为一种经典的微控制器，因其高性能、低功耗和易编程的特性而被广泛应用于工业控制、智能仪器和家用电器等领域。
它基于Intel 8051微处理器的架构，具备基本的算术逻辑单元（ALU）、程序计数器（PC）、累加器（ACC）和寄存器组等核心部件。
51单片机的核心是其8位CPU，能够处理8位数据和执行相应的指令集。
51单片机的内部结构主要包括中央处理单元（CPU）、存储器、定时器计数器、并行IO口、串行通信口等。
其存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器通常用于存放程序代码，而数据存储器则用于存放运行中的数据和临时变量。
51单片机还包含特殊功能寄存器（SFR），用于控制IO端口、定时器计数器和串行通信等。
51单片机的工作原理基于冯诺伊曼体系结构，即程序指令和数据存储在同一块存储器中，通过总线系统进行传输。

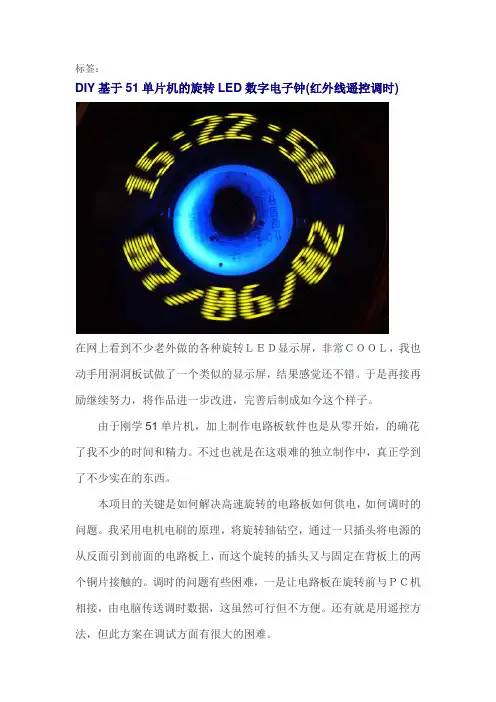

DIY基于51单片机的旋转LED数字电子钟
标签：DIY基于51单片机的旋转LED数字电子钟(红外线遥控调时)在网上看到不少老外做的各种旋转ＬＥＤ显示屏，非常ＣＯＯＬ，我也动手用洞洞板试做了一个类似的显示屏，结果感觉还不错。
于是再接再励继续努力，将作品进一步改进，完善后制成如今这个样子。
由于刚学51单片机，加上制作电路板软件也是从零开始，的确花了我不少的时间和精力。
不过也就是在这艰难的独立制作中，真正学到了不少实在的东西。
本项目的关键是如何解决高速旋转的电路板如何供电，如何调时的问题。
我采用电机电刷的原理，将旋转轴钻空，通过一只插头将电源的从反面引到前面的电路板上，而这个旋转的插头又与固定在背板上的两个铜片接触的。
调时的问题有些困难，一是让电路板在旋转前与ＰＣ机相接，由电脑传送调时数据，这虽然可行但不方便。
还有就是用遥控方法，但此方案在调试方面有很大的困难。
显示方式上，我采用平衡式的两排ＬＥＤ，这除了在旋转时能较好的保持平衡外，主要能利用两边交替显示方式，比单排要快一倍。
本装置不仅是一个时钟，它还可以动态显示汉字及图案，这就看如何发挥了。
其具体制作过程如下：一。
旋转电机的制作从制作成本与方便考虑，选用旧电脑用的大软驱上的直流无刷电机，只是对局部进行改造。
就是这种古董软驱软驱上的直流无刷电机拆开后的电机仔细拆开直流电机，将带圆盘的铝轴从中开孔，让它刚好能插入一个插头。
将旋转轴加工成这样装配好以后按拆开时的顺序，反序将轴安装直流电机上。
电机装配完成后用两片铜片做的电刷电刷装好后的侧面图将电路板上较突出的元件改焊在反面，电机的电源接法。
从电路板标注的符号看，“＋”为电源正，“Ｇ”为电源负，“Ｃ”与“Ｍ”端分别与电源正相连匀可使电机运转将一张旧唱片按电机座的位置开孔，而定位用的挡光板应根据电路板上感光组件的位置确定。
二。
电路板的制作本制作品用５１单片机控制，具体电原理图如下：用Protel 99设计制作了电路板。
最后得到完成的作品。
遥控器用的是松下车载机的，只用了其中的六个键。
基于51单片机的电子时钟设计
基于51单片机的电子时钟设计
摘要：本文论述了基于51单片机的电子时钟设计，包括硬件设计与软件编程。
其中，硬件设计包括基本指示灯、DS1302时钟芯片等的选择与连接，时钟电路、晶振电路的设计等。
软件编程包括时钟显示的实现，时钟校准、闹钟等功能的实现等。
本设计具有精度高、操作简便、易于实现等特点，可广泛应用于各种场合。
关键词：51单片机；电子时钟；硬件设计；软件编程
前言
随着人们生活水平的提高，电子时钟已经成为人们生活中必不可少的物品，目前市场上各种类型的电子时钟层出不穷。
本文以51单片机为基础，设计了一款高精度、易于操作的电子时钟，采用DS1302时钟芯片作为时钟驱动芯片，实现了时钟的准确显示、校准、闹钟等功能。
硬件设计
硬件设计主要包括控制器、时钟驱动、显示装置以及电源。
本设计采用了AT89C51单片机作为控制器，一块DS1302时钟芯片作为时钟驱动，LED数字管作为显示装置。
同时，本设计采用了USB供电方式，其电源电压为5V。
软件编程
软件编程主要包括时钟显示、时钟校准、闹钟功能的实现等。
时钟显示采用了动态显示方式，实现了时间的精确定位。
同时，本设计还具有时钟校准功能，在程序接通时，可自动对时钟进行校准，保证时钟的精确度。
此外，本设计还具有设置闹钟的功能，用户可在指定时间响起闹钟。
结论本文以51单片机为基础，设计了一款高精度、易于操作的电子时钟。
通过对硬件设计、软件编程的设计与实现，使得该产品能够准确显示时间，保证了时钟的稳定性，满足了时间的要求，目前已
得到广泛应用。
基于51单片机的电子时钟设计
基于51单片机的电子时钟设计51单片机是一种广泛应用于嵌入式系统的微控制器，由于其性能稳定、易于编程和成本相对较低的特点，被广泛应用于各种电子设备中。
在现代社会，电子时钟已经成为人们日常生活中不可或缺的工具。
随着科技的不断发展，电子时钟在功能和外观上都得到了极大的提升，如今的电子时钟不仅可以显示时间，还能设置闹钟、定时、显示温湿度等功能。
本文通过对51单片机的应用和实践，设计了一款功能丰富的电子时钟，旨在探讨如何利用51单片机实现电子时钟的设计与制作过程。
首先，我们将介绍51单片机的基本原理和特点。
51单片机是一种8位微控制器，由Intel公司于1980年推出，至今已有数十年的历史。
它采用哈佛结构，具有较高的工作速度和稳定性，适合用于各种嵌入式系统。
51单片机的指令系统简单，易于学习和掌握，因此被广泛用于各种嵌入式应用中。
除此之外，51单片机的外围设备丰富，可以通过外部扩展模块实现各种功能，如串口通信、定时器、数模转换等，这也为我们设计电子时钟提供了便利。
其次，我们将详细介绍基于51单片机的电子时钟的设计和实现过程。
电子时钟主要由时钟模块、显示模块、闹钟模块等部分组成，通过合理的接线和程序设计实现各种功能。
首先，我们设计时钟模块，通过外部晶振产生时钟信号，并利用51单片机的定时器模块实现时间的精确计算和显示。
同时，我们还设计了显示模块，采用数码管或液晶屏显示时间和日期信息，通过数字或字符的组合，使信息直观清晰。
此外，闹钟模块也是电子时钟的重要功能之一，我们可以设置闹钟时间，并在设定时间触发闹钟功能，提醒用户。
通过合理的程序设计，我们可以实现电子时钟的各种功能，并提升用户体验。
最后，我们将讨论基于51单片机的电子时钟在实际生活中的应用前景和发展趋势。
随着智能家居的快速发展，电子时钟作为家庭必备的电子设备，其功能和外观需求也在不断提升。
未来，基于51单片机的电子时钟将会更加智能化，可以与手机、电视等智能设备联动，实现更多个性化的功能。
基于51单片机多功能电子时钟设计报告
多功能电子数字钟姓名 :学号 :班级 :指导教师:目录一课程设计题目-------------------------------- 3二电路设计--------------------------------------- 4三程序总体设计思路概述------------------- 5四各模块程序设计及流程图---------------- 6五程序及程序说明见附录------------------- **六课程设计心得及体会---------------------- 11七参考资料--------------------------------------- 12一题目及要求本次单片机课程设计在Proteus软件仿真平台下实现，完成电路设计连接，编程、调试，仿真出实验结果。
具体要如下：用8051单片机设计扩展6位数码管的静态或动态显示电路，再连接几个按键和一个蜂鸣器报警电路，设计出一个多功能电子钟，实现以下功能：(1)走时（能实现时分秒，年月日的计时）(2)显示（分屏切换显示时分秒和年月日，修改时能定位闪烁显示）(3)校时（能用按键修改和校准时钟）(4)定时报警（能定点报时）本次课程设计要求每个学生使用Proteus仿真软件独立设计制作出电路图、完成程序设计和系统仿真调试，验收时能操作演示。
最后验收检查结果，评定成绩分为：(1)完成“走时+显示+秒闪”功能 ----及格(2)完成“校时修改”功能----中等(3)完成“校时修改位闪”----良好(4)完成“定点报警”功能，且使用资源少----优秀二电路设计（电路设计图见附件电路图）（1）采用89C51型号单片机（2）采用8位共阴数码管（3）因为单片机输出高电平时输出的电流不足以驱动数码管,所以在P0口与8位数码管之间加74LS373来驱动数码管（4）P2口与数码管选择位直接加74LS138译码器（5）蜂鸣器接P3.7口。
因为单片机输出高电平时输出的电流不足以驱动蜂鸣器所以蜂鸣器，所以P3.7口与蜂鸣器直接接反相器再接蜂鸣器的一端，蜂鸣器的另一端接5V电源。
基于51的电子闹钟设计报告（附原理图、PCB图、程序）
基于51的电⼦闹钟设计报告（附原理图、PCB图、程序）成都信息⼯程学院第五届嵌⼊式创新技术⼤赛基于MCS51的智能电⼦闹钟设计报告姓名学院班级实物图⽬录1.电⼦时钟的设计原理和⽅法 (1)1.1设计原理 (1)1.2 硬件电路的设计 (1)1.2.1 STC89C51RC简介 (1)1.2.2 键盘电路的设计 (2)1.2.3蜂鸣器驱动电路 (3)1.2.4 数码管驱动电路 (3)1.2.5 电源电路 (4)1.3软件部分的设计 (4)1.3.1主程序部分的设计 (4)1.3.2中断计时器及时间进位 (5)1.3.3 闹钟⼦函数 (7)1.3.4 按键扫描 (8)1.3.5 时钟闹钟设置 (9)1.3.6 显⽰数字函数 (10)1.3.7 显⽰界⾯函数 (10)1.3.8 闹钟记录及读取 (11)2.硬件调试 (13)附录A:电路原理图 (15)附录B:电路PCB图 (16)附录C:源程序 (17)1.电⼦时钟的设计原理和⽅法1.1设计原理系统框图1.2硬件电路的设计1.2.1 STC89C51RC简介STC89C52R CSTC89C51RC是⼀种带8K闪烁可编程可擦除只读存储器（FPETOM-FlashProgrammabalandErasableReadOnlyMemory ）的低电压、⾼性能CMOS8位微型处理器，即单⽚机芯⽚。
单⽚机的可擦除只读存储器可以反复擦除1000次，内部FLASH 擦写次数为100000次以上。
该芯⽚使⽤⾼密度⾮易失存储制造技术，与⼯业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU 和闪烁存储器集成在单个芯⽚中，使得STC89C51RC 成为了⼀种性价⽐极⾼的微型处理器芯⽚，在许多电路设计中都得到了应⽤。
STC89C51RC 单⽚机特点：⼯作电压：5.5V-3.4V ⼯作频率：0-40MHz ⽤户应⽤程序空间：8K ⽚上集成128*8RAMISP （在系统可编程）/IAP （在应⽤可编程），⽆需专⽤编程器/仿真器可通过串⼝（P3.0/P3.1）直接下载⽤户程序EEPROM 功能共3个16位定时器/计数器，其中定时0还可以当成2个8位定时器使⽤外部中断4路通⽤异步串⾏⼝（UART ），还可⽤定时器软件实现多个UART ⼯作温度范围：0-75℃引脚说明：VCC:供电电压 GND ：接地P0：P0是⼀个8位漏级开路双向I/O ⼝，低8位地址复⽤总线端⼝。
基于51单片机的电子时钟
闹钟提醒电路
本次设计是通过蜂鸣器来完成闹钟提醒的功能的，蜂鸣器与芯片的P2.0相连。
按键控制电路
键盘是最常用的输入设备，是实现人机对话的纽带，具体来说键盘接口应完成以下操作功能： （1）键盘扫描，以判定是否有键被按下； （2）键识别，以确定闭合键的位置； （3）排除多建、复键及去抖。 以上这些功能通常是以软硬件结合的方式来完成的，即在软件的配合下由接口电路来完成。
键盘显示方案
AT89C52的P0口和P1口外接八个LED数码管（LED7~LED0）构成显示 器 ， 用 P0 口 LED 的 段 码 输 出 口 ， P1 口 做 八 个 LED 数 码 管 的 位 选 输 出 口 ， P3.0~P3.2外接三个按键K1、K2、K3构成键盘电路。
硬件电路
显示电路
void time() interrupt 1
//定时器中断
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
tt++;
if(tt==20)
{ tt=0;
miao++;
if(miao==60)
{
miao=0;
fen++;
if(fen==60)
{
fen=0;
shi++;
if(shi==24)
{
shi=0;
}
}
write_n_sfm(n_shi,n_fen,n_miao);
else
write_sfm(shi,fen,miao);
if(n_shi==shi&&n_fen==fen)
基于51单片机的简易电子钟设计
基于51单片机的简易电子钟设计一、设计目的现代社会对于时间的要求越来越精确，电子钟成为家庭和办公场所不可缺少的设备之一、本设计基于51单片机，旨在实现一个简易的电子钟，可以显示当前的时间，并且能够通过按键进行时间的调整和设置闹钟。
二、设计原理本设计主要涉及到51单片机的IO口、定时器、中断、LCD显示技术等方面知识。
1.时钟模块时钟模块采用定时器0的中断进行时间的累加和更新。
以1秒为一个时间单位，每当定时器0中断发生，就将时间加1，并判断是否需要更新小时、分钟和秒的显示。
同时，根据用户按键的操作，可以调整时间的设定。
2.显示模块显示模块采用16x2字符LCD显示屏，通过51单片机的IO口与LCD连接。
可以显示当前时间和设置的闹钟时间。
初次上电或者重置后，LCD显示时间为00:00:00，通过定时器中断和键盘操作，实现时间的更新和设定闹钟功能。
3.键盘模块键盘模块采用矩阵键盘连接到51单片机的IO口上，用于用户进行时间的调整和设置闹钟。
通过查询键盘的按键状态，根据按键的不同操作，实现时间的调整和闹钟设定功能。
4.中断模块中断模块采用定时器0的中断，用于1秒的定时更新时间。
同时可以添加外部中断用于响应用户按键操作。
三、主要功能和实现步骤1.系统初始化。
2.设置定时器，每1秒产生一次中断。
3.初始化LCD显示屏，显示初始时间00:00:00。
4.查询键盘状态，判断是否有按键按下。
5.如果按键被按下，根据不同按键的功能进行相应的操作：-功能键：设置、调整、确认。
-数字键：根据键入的数字进行时间的调整和闹钟设定。
6.根据定时器的中断，更新时间的显示。
7.判断当前时间是否与闹钟设定时间相同，如果相同，则触发闹钟，进行提示。
8.循环执行步骤4-7，实现连续的时间显示和按键操作。
四、系统总结和改进使用51单片机设计的简易电子钟可以显示当前时间，并且实现时间的调整和闹钟设定功能。
但是由于硬件资源有限，只能实现基本的功能，不能进行其他高级功能的扩展，例如闹铃的音乐播放、温度、湿度的显示等。
基于51单片机的电子时钟的设计
基于51单片机的电子时钟的设计电子时钟已经成为我们日常生活中不可或缺的设备之一。
随着科技的不断发展，电子时钟也越来越智能化，功能也越来越强大。
然而，简单的电子时钟也非常实用，可以帮助我们准确地把握时间，安排生活。
本文将基于51单片机，介绍一个简单的电子时钟的设计。
第一步，硬件设计。
要实现电子时钟，我们需要用到一个时钟模块，它可以为我们提供一个准确的时间基准。
同时，我们还需要将时间显示在一个数码管上，所以在硬件设计中我们需要使用数码管。
此外，为了方便调试，我们需要一个串口模块，它可以将调试信息输出到PC端，供我们观察。
具体的硬件设计如下：1.时钟模块我们使用的是DS1302时钟模块，它可以提供准确的时间计算。
DS1302时钟模块有六个引脚，分别是：VCC、GND、CLK、DAT、RST、DS。
其中，VCC和GND分别连接电源正负极，CLK是时钟，DAT是数据，RST是复位，DS是时钟数据存储器。
2.数码管我们使用共阴数码管，它有12个引脚，其中11个引脚是段选线，另外一个引脚是位选线。
为了方便连接，我们可以使用数码管驱动芯片，如74HC595。
它可以将51单片机的串行数据转为并行数据，以驱动数码管。
3.串口模块串口模块是用于通信的模块，它有4个引脚，分别是：VCC、GND、TX、RX。
其中，VCC 和GND连接电源正负极，TX是发送端口，RX是接收端口。
第二步，软件设计。
软件设计主要包括三个部分，分别是时钟模块的驱动程序、数码管的驱动程序和主程序。
我们需要编写一个DS1302时钟模块的驱动程序。
通过驱动程序，我们可以读取当前时间，并将其设置为时钟模块的初始时间。
同时，我们还需要实现定时器中断，以更新时钟显示。
数码管驱动程序是通过74HC595芯片实现的。
我们需要编写一个函数，将当前时间转换为段选数据，再通过74HC595芯片输出到数码管上。
3.主程序主程序主要包括时钟的初始化、时钟的设置、时钟的显示等功能。
51单片机的电子时钟设计
51单片机的电子时钟设计一、引言随着科技的发展和人们对时间的准确度的要求日益提高，电子时钟成为了人们生活中不可缺少的一部分。
本文将介绍一种基于51单片机的电子时钟设计。
二、硬件设计1.主控部分本设计使用了51单片机作为主控芯片，51单片机具有丰富的接口资源和强大的处理能力，非常适合用于电子时钟的设计。
2.显示部分采用了数码管显示屏作为显示部分。
为了提高显示的清晰度，我们选用了共阳数码管。
使用4位数码管即可显示时、分和秒。
3.时钟部分时钟部分由振荡器和RTC电路构成。
振荡器提供时钟脉冲信号，RTC 电路实现对时钟的准确计时。
4.按键部分按键部分采用矩阵按键，以实现对时间的设置和调整。
三、软件设计1.系统初始化在系统初始化阶段，需要对硬件进行初始化设置。
包括对I/O口的配置，定时器的初始化等。
2.时间设置用户可以通过按键设置当前的时间。
通过矩阵按键扫描，检测到用户按下了设置键后，进入时间设置模式。
通过按下加减键，可以增加或减少时、分、秒。
通过按下确认键，将设置的时间保存下来。
3.时间显示在正常运行模式下，系统将会不断检测当前的时间，并将其显示在数码管上。
通过对时钟模块的调用，可以获取当前的时、分、秒并将其显示出来。
4.闹钟功能在时间设置模式下，用户还可以设置提醒闹钟的功能。
在设定时间到来时，系统会发出蜂鸣器的声音，提醒用户。
四、测试与验证完成软硬件设计后，进行测试与验证是必不可少的一步。
通过对硬件的连线接触检查和软件的功能测试，可以确保整个设计的正确性和可靠性。
五、总结通过本次设计，我对51单片机的使用和原理有了更清晰的认识，同时也对电子时钟的设计和制作有了更深入的了解。
电子时钟作为一种常见的电子产品，在我们的日常生活中发挥了重要的作用。
这次设计过程中，我遇到了许多问题，但通过查阅资料并与同学一起探讨，最终解决了问题。
相信通过不断的学习和实践，我可以在未来的设计中取得更好的成果。
51单片机电子时钟设计
二、时钟的基本原理分析
利用单片机的定时器来完成定时功能。定时器0每隔0.01秒中断一次，并将其计为一个计数。一秒钟的中断计数初始值设为100，每次中断计数初始值减1。当它减少到0时，意味着它是1s，第二个变量增加1。同理判断是1min还是1h。
为了在LED数码管上显示时间，可以采用静态显示法和动态显示法。由于静态显示方法需要更多的硬件，如解码器和数据锁存器，动态显示方法可以用来实现LED显示。通过依次扫描每个数码管，相应的数码管被点亮，相应的字码被送到数码管显示数字。由于数码管的扫描周期短，加上人眼的余辉效应，数码管看起来总是很亮，从而实现各种显示。
AJMP MAIN
S_PD:
MOV A，R3；
JNZ MAINR4和R3的存储参数减少到0，并且计时长度已经达到。
JNB P0.6，升银2；当闹钟响铃功能开启时，进入闹钟程序。
AJMP TISHI如果闹铃没有再响，计时到了就跳转到提示程序。
转移到主程序
史策:
呼叫铃
转移到主程序
声引1号:；呼叫铃子程序
四个时钟的实现
A.电路设计
1.总设计
本设计主要利用单片机来设计电子钟。硬件部分主要分为以下几个电路模块:显示电路用8个普通阴极数码管分别显示周(年)、时、分(月)、秒(日)，并通过动态扫描显示，避免了解码器的使用，节省了I/o口，使电路更加简单。采用AT89S51系列单片机，应用简单，适用于电子钟设计。
来电铃声
转移到主程序
声音2:
SETB F0；报警再响铃标志位的设置
LCALL RING门铃
CLR F0标志位复位
转移到主程序
NLTZZ:
AJMP NLTZ1进入警报调整程序
DSTZ:
基于51单片机的多功能电子时钟设计
设计研发2021.07基于51单片机的多功能电子时钟设计杨洁，叶晶晶(黔南民族师范学院物理与电子科学学院，贵州都匀，558000 )摘要：单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、深受初学者喜欢。
以STC90C58为核心控制芯片，DS1302为时钟芯片，DS18B20釆集温度,完成多功能电子时钟的设计。
该设计能够准确显示年、月、日、星期、时、分、秒及温度,通过按键可以调整年、月、日、星期、时、分、秒、12/24小时转换、整点提示以及闹钟，还可显示阴阳历。
关键词：电子时钟；单片机；阴阳历转换；DS1302 ； DS18B20Design of Multi-function Clock Based on 51 MCUYang Jie, Ye Jingjing(College of physics and electronic science, Qiannan Normal University for N&tionalities, DuyunGuizhou, 558000)Abstract ： MCU is small in size, light in weight, strong in anti-interference ability, low in environmentai requirements, low in price, high in reliability, good in flexibility, and is popular among beginners. Stc90c58 as the core control chip, DS1302 as the clock chip, DS18B20 temperature acquisition, complete the design of multi —functional electronic clock. The design can accurately display the year, month, day, week, hour, minute, second and temperatore. Through the button, you can adjust the year, month, day, week, hour, minute, second, 12/24-hour conversion, whole point prompt and alarm clock, and display the lunar calendar.Keywords : Electronic clock ； MCU ； The lunar conversion ； DS 1302 ； DS18B200引言目前单片机的使用已经十分广泛,本次设计的多功能电 子钟能完成年、月、日、星期、时、分、秒的显示与调整,并且还 添加了温度、阴阳历转换显示及闹钟、12/24小时转换、整点提示等功能，有较强的应用性。
基于51单片机电子时钟设计
基于51单片机电子时钟设计51单片机是一种非常常见的单片机，被广泛应用于各种电子设备中。
在本文中，我将基于51单片机设计一个电子时钟。
首先，我们需要收集各种元器件，包括51单片机、数码管显示模块、电容、电阻、晶体振荡器等。
接下来，我们将进行硬件连接。
首先，将数码管显示模块连接到单片机的相应引脚上。
数码管显示模块通常由多个七段数码管组成，每个七段数码管有共阴极和共阳极两种类型，根据具体的数码管型号选择适当的连接方式。
接下来，连接晶体振荡器到单片机上。
晶体振荡器通常用于提供时钟信号，给单片机提供准确的时钟频率。
选择适当的晶体振荡器频率，将其连接到单片机的相应引脚上。
同时，还需要连接其他的元件，如电容和电阻。
电容用于稳定电压，在电路中通常用作滤波器。
选择合适的电容，将其连接到电源引脚上。
电阻用于限制电流和调整电压，根据需要选择合适的电阻值，并将其连接到相应的引脚上。
接下来，我们将进行软件编程。
首先，我们需要在编程环境中选择适当的编程语言，比如C语言。
然后，我们需要编写代码来实现时钟的各种功能。
首先，我们需要初始化单片机的引脚。
这可以通过设置相应的寄存器来实现，以确保单片机正常工作。
接下来，我们需要编写代码来实现时钟的显示功能。
我们可以使用循环来不断刷新数码管显示，以确保显示的时钟数值实时更新。
可以通过读取单片机内部的计时器或使用外部的定时模块来获取当前的时间，并将其转换为数码管可以显示的格式。
除了显示功能之外，还可以添加其他功能，比如闹钟、定时器等。
闹钟功能可以通过检测当前时间和设置的闹钟时间来触发相应的提醒。
定时器功能可以用来设置特定的时间间隔，并在到达设定时间时触发相应的操作。
总结起来，基于51单片机设计一个电子时钟需要进行硬件连接和软件编程。
通过合理的硬件连接和编写精确的代码，我们可以实现一个功能齐全的电子时钟，满足各种需求。
基于51单片机的电子时钟设计
基于51单片机的电子时钟设计
电子时钟是一种使用电子元件和计算机技术制造的时计，它可以显示年、月、日、时、分、秒等时间信息，并且具有显示精确、功能齐全、操
作简便等特点。
本文将基于51单片机设计一个电子时钟。
一、硬件设计：
1.时钟模块：我们可以使用DS1302时钟模块作为实时时钟芯片，它
可以提供精确的时间信息，并且可以通过单片机与之进行通信。
2.显示模块：我们可以使用共阳数码管进行时间的显示，将时钟设计
成6位7段显示器。
3.按键模块：我们可以使用按键作为输入方式，通过按键调整时间信息。
二、软件设计：
1.初始化：首先，我们需要初始化时钟模块和显示模块，使它们正常
工作。
同时，设置时钟的初始时间为系统当前时间。
2.获取时间：通过与时钟模块的通信，获取当前的时间信息，包括年、月、日、时、分、秒等。
3.显示时间：将获取到的时间信息通过显示模块显示出来，分别显示
在6个数码管上。
4.时间调整：通过按键模块的输入，判断用户是否需要调整时间。
如
果需要，可以通过按键的不同组合来调整时、分、秒等时间信息。
5.刷新显示：通过不断更新显示模块的输入信号来实现时钟的流动性，保持秒针不断运动的效果。
6.时间保存：为了保证时钟断电后依然能够保持时间，我们需要将时
钟模块获取到的时间信息保存在特定的EEPROM中。
7.闹钟功能：可以通过按键设置闹钟，当到达闹钟时间时，会通过蜂
鸣器发出响声。
以上就是基于51单片机的电子时钟设计方案。
通过对硬件和软件的
综合设计，我们可以实现一个功能齐全的电子时钟。
基于51单片机定时器的电子时钟设计
基于51单片机定时器的电子时钟设计电子时钟是一种集计时、显示时间等功能于一体的电子设备。
它可以准确地显示当前的时间，并通过定时器控制乃至更新时间。
本文将介绍基于51单片机定时器的电子时钟设计。
设计步骤如下：步骤一：硬件设计首先，需要准备以下硬件元件：1.51单片机：作为主要控制单元；2.DS1302实时时钟芯片：用于计时和保存时间数据；3.16x2字符LCD显示屏：用于显示时间；4.4x4矩阵键盘：用于调整时间和设置闹钟；5.蜂鸣器：用于报时功能；6.电位器：用于调整LCD背光亮度。
将这些硬件元件按照电路图连接起来，注意正确连接引脚和电源。
步骤二：软件设计在51单片机上编写程序，实现以下功能：1.初始化：a.初始化DS1302实时时钟芯片，设置初始时间；b.初始化LCD显示屏；c.初始化矩阵键盘；2.获取时间：a.从DS1302芯片读取当前时间；3.显示时间：a.将时间数据转换为字符，并在LCD上显示出来；4.键盘输入：a.监测矩阵键盘输入，判断用户按下的是哪个键；b.根据不同的键，执行相应的操作，如设置时间、设置闹钟等；5.闹钟功能：a.设置闹钟时间，当当前时间与闹钟时间相同时，触发蜂鸣器报时；b.可以通过按键来设置闹钟时间和开启/关闭闹钟功能。
以上是基本的电子时钟功能，可以根据实际需求进行扩展和添加其他功能。
步骤三：测试与调试步骤四：优化与扩展在基本功能正常运行的基础上，可以对电子时钟进行优化和扩展。
添加一些实用的功能，如温湿度显示、日期显示、闹钟音乐选择等，以提高电子时钟的实用性和用户体验。
总结：本文介绍了基于51单片机定时器的电子时钟设计步骤，包括硬件设计和软件编程。
通过该设计，可以实现准确显示时间、调整时间、设置闹钟等功能。
为了使电子时钟更加实用，可以根据需要进行优化和扩展。
基于51单片机的简易电子钟设计
ｍ ａ ｊ ｏ ｒｉ ｔ ｖ ｏ ｆ ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ Ｃ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｅ ｎ ｔ ｈ ｕ ｓ ｉ ａ ｓ ｔ Ｓ ｃ ａ ｎ ｒ ｅ ｆ ｅ ｒ ｔ ｏ ａ ｎ ｄ ｍ ａ ｋ ｅ ｔ ｈ ｅ ｉ ｒ ｏ ｗ ｎ ．
电子钟 显示时间是用数码 管实 现的， 本设计选用的数码管是 ６位数码管， 以分别实现对“ 时” 、 “ 分” 、 “ 秒” 进 行数字显示 ， 它们 之
间的间隔用数码管上 的小数点来分割 ， 采用 ７ ４ Ｈ Ｃ ５ ７ ３ 锁 存器来驱动六位 ８段数 码管 ，并利用石英晶振产生时钟脉冲， 并利用 单片机 内部的定时器计数， 通过程序和外 围电路控制数码管进行动态显示 。 本 文提供一种简单且廉价的设计方 案， 广大的电子
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ： ｅ １ ｅ ｃ ｔ ｒ ｏ ｎ ｉ Ｃ Ｃ １ ｏ ｃ ｋ： ｄ ｉ ｇ ｉ ｔ ａ ｌ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ：Ｓ Ｔ Ｃ ８ ９ Ｃ ５ １ Ｍ Ｃ Ｕ
０引言
电子钟 是当前市面上 十分普及 的计时装置 ， 它成本 低廉 ， 计
时准确， 而 且 由于 其 显示 装 置 可 以 发光 ， 因此夜间也清晰可见， 它 的性 价 比 是 比较 高 的 ， 现 在 人们 尤 其 是 在青 年 人 群 中 ， 使 用 电子 计
Ｍ ｅ ｎ ｇ Ｙ ｕ ｊ ｉ ａ
（ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ ｍ ｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ ａ ｎ ｄ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ Ｎ ｏ ｒ ｔ ｈ ｅ ａ ｓ ｔ Ｆ ｏ ｒ ｅ ｓ ｔ ｒ ｙ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ，Ｈ ｅ ｉ ｌ ｏ ｎ ｇ ｊ ｉ ａ ｎ ｇ Ｈ ａ ｒ ｂ ｉ ｎ ， １ ５ ０ ０ ４ ０ ）
