110kV六氟化硫断路器

合集下载

电气试验 110kVSF6断路器预防性试验

电气试验 110kVSF6断路器预防性试验
因此,在断路器的型式试验、出厂验收、交接试验和预防 性试验中,都规定了导电回路的电流电阻这个试验项目。通过 测量掌握触头的接触状况,从而保证设备的安全运行。
二、试验项目系统讲解 (二)试验原理——电流压降法
欧姆定律: R=U/I
仪器为回路提供恒定电流I(不小于100A),当电流流经 断路器时,由于动静触头的接触电阻,动静触头两端会有电 压差U,我们通过钳在动静触头的电压钳测量该电压差U。
SF6断路器适用于开断重要负荷的场 所,作为发电厂、变电所等输变电系统 的控制和保护开关,亦可作为电力系统 的控制和保护之用的联络断路器。
1
SF6断路器基础知识
2 试验项目系统讲解
3 试验其他事项
二、试验项目系统讲解
SF6断路 器预防性 试验项目
导电回路电阻测量 开关机械特性测试
二、试验项目系统讲解
二、试验项目系统讲解
4、 试验仪器
型号:DB-8003B断路器动特 性分析仪 厂家:武汉大洋科技有限公司
二、试验项目系统讲解
5、 试验接线
C
B
A
A1B1C1
二、试验项目系统讲解
6、 合闸时间测量
进行开关机械特性测试前,必须查阅厂家图纸找出分合闸回路相 应的接线端子。
分合闸控制回路图
二、试验项目系统讲解
导电回路电阻测量 开关机械特性测试
二、试验项目系统讲解
1、 分、合闸时间
合闸时间:线圈带电至触头刚接触
线圈刚带电 合闸指令
动静触头刚 接触 结束
分闸时间:触头刚分至线圈断电
线圈刚失电 结束
动静触头刚 分离 分闸指令
保护装置传 动时间
合闸时间
超行程时间
缓冲器作用 时间

110kV六氟化硫组合电器(GIS)的安装

110kV六氟化硫组合电器(GIS)的安装

110kV六氟化硫组合电器(GIS)的安装摘要:六氟化硫(以下以化学式SF6代替)封闭式组合电器,国际上称为“气体绝缘开关设备”(Gas Insulated Switchgear)简称GIS。

它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关等,经优化设计有机地组合成一个整体;由于带电部分全部密封于SF6气体中,不与外部接触,大大提高了可靠性。

SF6封闭式组合电器在我国高压、超高压变配电站得到了广泛的应用。

下面,以某能源股份有限公司110kV变电站工程为例简述六氟化硫封闭式组合电器的安装。

该变电站设计为两路110kV电源进线。

三台型号SFZ10-31500/110变压器;户内型110kV六氟化硫组合电器(GIS)9个间隔。

关键词:110kV;六氟化硫组合电器;(GIS)安装1安装程序1.1基础检查GIS是气室密封多为刚性连接,如果安装偏差过大会造成危害。

在安装设备之前要对厂房内、外基础全面进行复查,用水平仪测量基础的标高(误差要求:每个间隔在±2.5mm以内,整体在±5mm以内)和相对位置,并进行标记。

1.2划线按基础图安装图在地面上用墨盒划好主母线、分支母线、断路器等置于地面上的元件和控制柜的中心线,在厂房两侧混凝土柱上划出+1.000m标志,不少于8处。

设备横纵轴线误差不大于1mm,各标高参考基准点误差不大于1mm。

1.3断路器、CT安装由下至上、由固定端至扩建端的顺序施工。

按照基准线将固定端断路器临时就位固定,电流互感器安装就位,利用水平仪测量断路器上CT罐口的水平,薄垫铁找正,断路器上两CT罐口水平误差应控制在1mm以内,间隔之间水平误差应保证在4mm以内;每组断路器横纵轴线偏差不大于2mm。

1.4隔接-母线-隔接单元安装①释放断路器气室内运输时充入的0.03MPa高纯氮气,打开CT罐口的保护盖板。

释放隔接组合母线气室内氮气。

②清洗法兰面、罐体内侧、导电杆和盆式绝缘子表面。

高压六氟化硫断路器的结构及原理介绍

高压六氟化硫断路器的结构及原理介绍

高压六氟化硫断路器的结构及原理介绍【摘要】本文介绍了户外高压六氟化硫断路器的结构特点,并对原理和应用进行了介绍。

【关键词】高压六氟化硫断路器;结构;原理近年来,高压六氟化硫断路器在变电站中不断普及应用。

它是输变电线路中的重要设备之一,它不仅可以在系统发生故障时,迅速地切除故障电流,减少停电范围,防止事故扩大,保证系统安全运行。

而且可以切断与闭合高压电路的空载电流和负载电流。

高压六氟化硫断路器是采用高绝缘性能的六氟化硫气体作为绝缘和灭弧介质的新型高压断路器,具有工作电流大、开断能力强、绝缘水平高、断口电压高、噪音小、重量轻、结构尺寸小和检修周期长等传统油断路器和压缩空气断路器无法比拟的优点,因此被大量应用于电力系统中。

1 高压六氟化硫断路器基本结构和灭弧原理户外交流高压六氟化硫断路器由导电部分、灭弧单元、绝缘部件、操动结构、电气控制和辅属连接装置等六部分组成。

按断路器结构可分为罐式(TGCB)和瓷柱式(PGCB)。

1.1 罐式高压六氟化硫断路器(TGCB)罐式高压六氟化硫断路器灭弧单元安装在与低电位相连的金属罐体内,罐体上部安装进出线套管。

整个断路器本体内充一定压力的SF6气体,保证内部绝缘能力,使带电部位与罐体绝缘。

罐式高压六氟化硫断路器可在进出线套管下部安装套管式电流互感器。

有时为了减少传统电站设计的占地面积,可将罐式断路器、隔离开关、接地开关、避雷器和电压互感器进行组合,形成敞开式组合电器,大大减少了占地面积和检修时间。

罐式断路器的重心低,抗震效果好,现公认的可抗0.9g地震。

适应环境能力强,在低温地区可在罐体外部加装加热带,以满足开断能力。

但是罐式断路器壳体所用金属很多,用六氟化硫气体量大,价格比瓷柱式断路器高,因此在设计选型时,须进行全面考虑,选择一种“性价比”高的断路器。

1.2 瓷柱式高压六氟化硫断路器(PGCB)瓷柱式高压六氟化硫断路器灭弧单元装在灭弧瓷套内,使处于高电位的触头、导电部分和灭弧室与低电位绝缘,绝缘支柱瓷套安装在接地的支架上。

110kV六氟化硫断路器安装使用说明书正文

110kV六氟化硫断路器安装使用说明书正文
出厂时≤300,运行时≥300 50±5
不大于 3 不大于 5
60
我方保留对文件和其中包含信息的所有权利 ,未经授权,严禁复制、使用及向第三方泄露。
河南平高电气 股份有限公司
LW35‐7122.65型自能式六氟化硫断路器 安装使用说明书
0PG.412.128
第6页
共 36 页
产品结构与工作原理
LW35-7122.65型 SF6 断路器采用自能式灭弧原理,缩小了压气缸的直径和重量,减少了操作功, 从而可以配用弹簧操动机构。
每台断路器由装在同一横梁上的三个单极和一个弹簧机构组成,三极间为机械联动,弹簧 操动机构安装在横梁下方的中间部位(见图 1),电气控制系统置于机构箱内。单极的上部为 一个断口的灭弧室,中间为支柱瓷套,下部为用于密封及传动的拐臂盒(见图 2)。
图 1 产品结构图
我方保留对文件和其中包含信息的所有权利 ,未经授权,严禁复制、使用及向第三方泄露。
126
72.5
见表 2
50
3150
40
31.5
40
100
4
100
我方保留对文件和其中包含信息的所有权利 ,未经授权,严禁复制、使用及向第三方泄露。
河南平高电气 股份有限公司
LW35‐7122.65型自能式六氟化硫断路器 安装使用说明书
0PG.412.128
第4页
共 36 页
序号
表 1(完)


10 近区故障开断电流 ,kA 11 额定线路充电开断电流 ,A 12 额定失步开断电流 ,kA 13 额定短路开断电流下累计开断次数,次 14 首开极因数 15 SF6 气体压力(20℃),MPa 16 控制回路和辅助回路电源额定电压 17 额定操作顺序 18 机械特性 19 额定主回路电阻 ,μΩ 21 断路器机械耐久 ,次

110kV变电站六氟化硫断路器安全运行的分析

110kV变电站六氟化硫断路器安全运行的分析

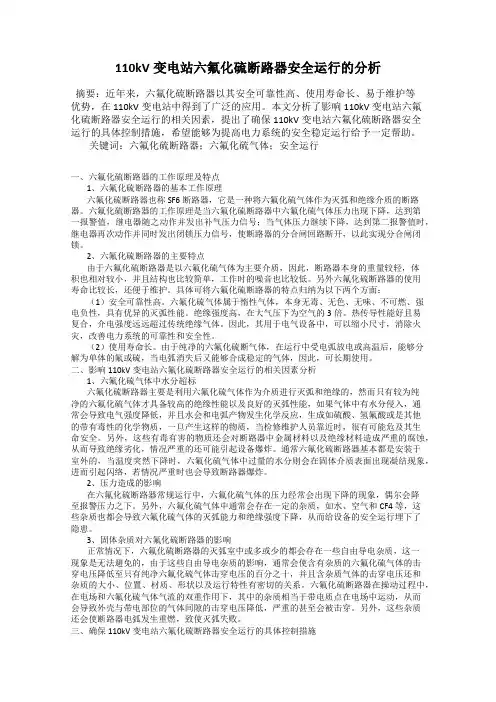

110kV变电站六氟化硫断路器安全运行的分析摘要:近年来,六氟化硫断路器以其安全可靠性高、使用寿命长、易于维护等优势,在110kV变电站中得到了广泛的应用。

本文分析了影响110kV变电站六氟化硫断路器安全运行的相关因素,提出了确保110kV变电站六氟化硫断路器安全运行的具体控制措施,希望能够为提高电力系统的安全稳定运行给予一定帮助。

关键词:六氟化硫断路器;六氟化硫气体;安全运行一、六氟化硫断路器的工作原理及特点1、六氟化硫断路器的基本工作原理六氟化硫断路器也称SF6断路器,它是一种将六氟化硫气体作为灭弧和绝缘介质的断路器。

六氟化硫断路器的工作原理是当六氟化硫断路器中六氟化硫气体压力出现下降,达到第一报警值,继电器随之动作并发出补气压力信号;当气体压力继续下降,达到第二报警值时,继电器再次动作并同时发出闭锁压力信号,使断路器的分合闸回路断开,以此实现分合闸闭锁。

2、六氟化硫断路器的主要特点由于六氟化硫断路器是以六氟化硫气体为主要介质,因此,断路器本身的重量较轻,体积也相对较小,并且结构也比较简单,工作时的噪音也比较低。

另外六氟化硫断路器的使用寿命比较长,还便于维护。

具体可将六氟化硫断路器的特点归纳为以下两个方面:(1)安全可靠性高。

六氟化硫气体属于惰性气体,本身无毒、无色、无味、不可燃、强电负性,具有优异的灭弧性能。

绝缘强度高,在大气压下为空气的3倍。

热传导性能好且易复合,介电强度远远超过传统绝缘气体。

因此,其用于电气设备中,可以缩小尺寸,消除火灾,改善电力系统的可靠性和安全性。

(2)使用寿命长。

由于纯净的六氟化硫断气体,在运行中受电弧放电或高温后,能够分解为单体的氟或硫,当电弧消失后又能够合成稳定的气体,因此,可长期使用。

二、影响110kV变电站六氟化硫断路器安全运行的相关因素分析1、六氟化硫气体中水分超标六氟化硫断路器主要是利用六氟化硫气体作为介质进行灭弧和绝缘的,然而只有较为纯净的六氟化硫气体才具备较高的绝缘性能以及良好的灭弧性能,如果气体中有水分侵入,通常会导致电气强度降低,并且水会和电弧产物发生化学反应,生成如硫酸、氢氟酸或是其他的带有毒性的化学物质,一旦产生这样的物质,当检修维护人员靠近时,很有可能危及其生命安全。

六氟化硫断路器检修规程

六氟化硫断路器检修规程

六氟化硫断路器检修规程1范围本规程规定了六氟化硫断路器的检修工艺和方法及检修质量标准等内容。

本规程适用于XXX 电厂I1.OKV、220KV六氟化硫断路器检修。

2维护检修周期2.1巡视检查:6个月一次2.2定期检查:1一2年一次2.3精密检查:6年一次2.4临时检查:按需要进行3设备主要技术参数3.1110KV六氨化硫断路器型号:1.W6BT26W额定电压:126kV额定短路开断电流:40kA额定电流:3.15kA额定频率:50HZ雷电冲击耐受电压:550kVSF6气体重量:15kg额定SF6气压:0.6MPa总重量:2300kg合闸时间≤0.07s分闸时间≤0.08s液压机构分闸操作电压:DC220V合闸操作电压:DC220V电动机电源:DC220V加热器电源:AC220V预充氮压力:15MPa额定操作压力:26MPa油泵启动压力:25MPa油泵停止压力:26MPa3.2 220KV六氟化硫断路器型号:1.W10B-252W额定电压:252kV额定短路开断电流:50kA额定电流:3.15kA额定频率:50HZ雷电冲击耐受电压:1050kVSF6气体重量:27kg额定SF6气压:0.6UPa总重量:5400kg合闸时间WO.07s分闸时间≤0.08s液压机构分闸操作电压:DC220V合闸操作电压:DC220V电动机电源:DC220V加热器电源:AC220V预充氮压力:15MPa额定操作压力:26MPa油泵启动压力:25MPa油泵停止压力:26MPa4巡视检查项目4.1检查合分指示器指示是否正确。

4.2根据计数器确认工作次数,如超过30000时,有必要更换断路器。

4.3检查SF6气压是否正常。

4.4检查有无异常声音、气味、异物等。

4.5发现异常状况时,停止运行,并查明原因,然后按需进行临时检修。

5检修项目5.1六氨化硫断路器试验项目.5.1.1测量绝缘拉杆得绝缘电阻5.1.2测量每项导电回路得电阻5.1.3耐压试验5.1.4测量断路器得分合闸时间5.1.5测量断路器得分合闸速度5.1.6测量断路器主、辅触头分、合闸同期性及配合时间5.1.7测量断路器分、合闸线圈绝缘电阻及直流电阻1.1.1 1.8断路器操动机构的试验1.1.9套管式电流互感器的试验1.1.10测量断路器内SF6气体的微水含量1.1.11密封性试验5.1.12气体密度继电器、压力表和压力动作阀的试验6试验标准5.1测量绝缘拉杆的绝缘电阻值,不应低于(表一)的范围。

110kV(SF6)断路器检修规程

110kV(SF6)断路器检修规程

xxxx新能源有限公司企业标准Q/XNY-105.06-017-xxxx 110kV(SF6)断路器检修规程xxxx-10-25发布xxxx-10-31实施xxxx新能源有限公司发布目录前言 (1)1 引用标准 (2)2 检修的一般规定 (2)2.1检修的分类 (2)2.2检修的依据 (2)3 检修前的准备工作 (3)3.1检修前的资料准备 (3)3.2检修方案的确定 (3)3.3检修工器具、备件及材料准备 (3)3.4检修安全措施的准备 (4)3.5检修前对检修工作危险点分析 (4)3.6检修人员要求 (4)3.7检修环境的要求 (4)4 检修前的检查和试验 (5)4.1断路器修前的检查项目 (5)4.2断路器检修前的试验项目 (5)5 LW35-126W断路器检修项目及技术要求 (6)5.1断路器本体的检修项目及技术标准规范内容按表3执行 (6)6 断路器检修后的试验 (15)7 检修记录及总结报告 (15)7.1高压断路器检修后的总结报告 (15)7.2应总结的经验、教训 (16)8 检修后断路器的投运 (16)8.1断路器在修后应进行的工作 (16)8.2整体清扫工作现场 (16)8.3安全检查 (16)8.4投运 (16)附录A(规范性附录)各风电场高压断路器参数表 (18)前言本标准是根据xxxx新能源有限公司标准体系工作的需要而编制,是企业标准体系建立和实施的技术标准,目的是为了规范生产技术管理,从而加快企业标准体系的完善,适应国家标准和国际先进标准的需要。

为了提高交流高压断路器设备的检修质量,使设备的检修工作制度化、规范化,保证高压断路器设备的安全、可靠和经济运行,特制订本规程。

本标准对交流高压断路器的检修工作进行了规范。

检修包括检查(检测)和修理两部分内容。

检修工作应在认真做好设备缺陷检查和诊断工作的基础上,根据修理的可能性和经济性,对设备进行修理或部件更换。

本标准适用于公司各风电场的LW35-126W型交流高压断路器的检修工作。

高压真空断路器、六氟化硫断路器结构及工作原理

高压真空断路器、六氟化硫断路器结构及工作原理

高压真空断路器、六氟化硫断路器结构及工作原理一、概述在电力系统中,断路器是非常重要的设备,用于控制和保护电力系统中的电器设备和输电线路。

高压断路器能够在电气故障时迅速切断电路,保护电力设备和人身安全。

而高压真空断路器和六氟化硫断路器是目前比较常见的两种高压断路器,在电力系统中发挥着重要的作用。

二、高压真空断路器的结构及工作原理1. 结构高压真空断路器主要由断路器本体、操作机构和控制器三部分组成。

断路器本体包括断路器主体、真空瓶和连接线路等,在工作时可靠地隔离电路,具有较高的绝缘强度和耐压能力。

操作机构负责断路器的远程操作,通过操作机构可以实现断路器的合闸和分闸操作。

控制器用于监测断路器的工作状态和控制操作机构的动作,以实现对断路器的远程控制和监测。

2. 工作原理高压真空断路器利用真空瓶中的高真空度和良好的绝缘性能来实现电路的断开和合并。

当断路器需要分闸时,操作机构通过电磁力作用使得静触头和动触头分离,而在这一瞬间,真空瓶内部的高真空度可以有效地隔离电路,实现电流的迅速切断。

而合闸时,操作机构则将静触头和动触头紧密闭合,真空瓶中的高真空度可以保障电路的可靠通电。

三、六氟化硫断路器的结构及工作原理1. 结构六氟化硫断路器主要由断路器本体、六氟化硫气体室和控制箱三部分组成。

断路器本体包括断路器主体和连接线路等,其中断路器主体包含静触头、动触头、弹性机构等部件,用于实现电路的断开和合并。

六氟化硫气体室负责储存和释放六氟化硫气体,而控制箱则用于监测断路器状态和控制断路器的操作。

2. 工作原理六氟化硫断路器利用六氟化硫气体的优异绝缘和灭弧性能来实现电路的断开和合并。

在分闸操作时,断路器的操作机构使得静触头和动触头分离,然后六氟化硫气体被释放到断路器的弧室内,形成被电弧击穿的“六氟化硫气体套”,从而有效地隔离了电路。

而在合闸操作时,动触头和静触头轴承装置使得两者可以紧密闭合,六氟化硫气体的扩散也能够快速灭弧。

110kv六氟化硫断路器基础设计

110kv六氟化硫断路器基础设计

110kv六氟化硫断路器基础设计1前言110kV户外高压六氟化硫断路器是变电所作为控制、保护非常重要的设备,由于该设备较细高,在使用中易发生基础变形,从而影响使用。

因此,设计前一定要对变电所址的地质情况,进行细致的分析,取得正确的地质资料,采用合理的结构设计以保证基础的稳定性,从而达到安全运行的目的。

2电气设备基础设计变电所电气设备的基础设计,应保证基础有较强的稳定性和抗变形能力。

110kV户外六氟化硫(LW21-110型)断路器技术要求:1)断路器静态总负荷20kN,向上运动负荷50kN,向下运动负荷80kN;2)断路器底脚固定采用8个M24地角螺栓,应垂直锚固;3)采用加垫片的方法,使断路器三级安装法兰面保持水平。

例如,新疆某地区一座110kV变电所工程,地质情况为:土壤,地面上覆亚砂土0.8m,下层粉砂,设计时按含砂粘土考虑;地下水位:春季3~4月份最高0.8m,一般情况1.2m以下;最大冻土层深度:0.71m;地基承载力:8t/m2。

断路器基础设计方案(见图1断路器总体外型图,见图2断路器预埋螺栓和基础平面图)确定为:1)地脚螺栓锚固定于基础上共8个,横向间距从左至右为1.45m,0.5m,1.45m,纵向间距中间部分为0.524m,左右两侧为0.32m;2)依据地脚螺栓孔分布的位置,确定采用柱状支墩整体底板结构,共设计一个中墩,2个边墩,中墩宽1.1m,长1.1m,高1.3m,边墩宽0.5m,长0.82m,高1.3m,基础露出地平面0.3m,埋入地下1.0m。

预埋孔边缘至墩边缘按不小于0.15m控制;3)支墩下部设钢筋混凝土整体板,以加强基础结构的整体性、稳定性和抗变形能力,板厚按大于0.20m控制,基础底面设在最大冻土深度以下0.2m以上;4)设备基础混凝土标号采用不小于C15,二次灌孔混凝土采用C20;5)在支墩下增加整体底板的结构有利于抗地基变形和设备基础的稳定;6)底板结构采用混凝土标号不低于C15,底厚取0.25m,板底受力钢筋不宜小于Φ8。

110kV六氟化硫断路器(1)

110kV六氟化硫断路器(1)

招标编号:40-B284C-D02 110千伏金银湖变电站工程126千伏六氟化硫断路器技术规范书中南电力设计院2003年10月目录1 总则1.1 标准1.2 投标书中应提供的资料图纸1.3 备品备件、专用工器具和仪表1.4 技术文件1.5 文件发送2 技术要求2.1 使用环境条件2.2 电气距离2.3 总的要求2.4 电气要求2.5 机械要求2.6 控制要求2.7 断路器控制箱2.8 SF6断路器特殊要求2.9 弹簧操作断路器特殊要求2.10 镀锌和防腐2.11 配件3 试验附录1 备品备件附录2 专用工器具和仪表附录3 投标者应提供的技术数据及图纸资料附录3.1 技术数据一览表附录3.2 须提供的其他资料货物需求一览表1总则✧本技术条件的使用范围为110kV金银湖变电站110kV六氟化硫断路器。

它包括110kV六氟化硫断路器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

✧本技术条件书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

✧本技术条件书为订货合同的附件,与合同正文具有同等效力。

✧投标者应生产过3台或以上同类产品,并已成功运行3年及以上;应通过ISO9000认证。

✧本技术条件书以外的未尽事宜,应由采购方与承包方共同解决。

1.1 标准合同设备应至少符合且不限于以下最新版的国家标准:GB/T 5582 高压电力设备外绝缘污秽等级GB 311.1 高电输变电设备的绝缘配合GB 311.2~311.6 高电压试验技术GB 311.7 高压输变电设备的绝缘配合使用导则GB 11022 高压开关设备通用技术条件GB 3309 高压开关设备常温下的机械试验GB 763 交流高压电器在长期工作时的发热GB 2706 交流高压电器动热稳定试验方法ZBK 43001 高压六氟化硫断路器通用技术条件GB 1984 交流高压断路器1.2 投标书中应提供的资料1.2.1 投标商应在投标书中提供下列技术文件资料:➢产品两部鉴定文件。

六氟化硫断路器

六氟化硫断路器

4 六氟化硫断路器4.1 一般规定4.1.1 本章适用于额定电压为3kv~750kv的支柱式和罐式六氟化硫断路器。

4.1.2 六氟化硫断路器在运输和装卸过程中,不得倒置、碰撞或受到剧烈震动。

制造厂有特殊规定时,应按制造厂的规定装运。

4.1.3 现场卸车应符合下列规定:1 按产品包装的重量选择起重机。

2 仔细阅读并执行说明书的注意事项及包装上的指示要求,应避免包装及产品受到损伤。

4.1.4 六氟化硫断路器到达现场后的检查,应符合以下规定:1 开箱前应检查包装应无残损。

2 设备的零件、备件及专用工器具齐全,复合订货合同要求,无锈蚀、损伤和变形。

3 绝缘件应无变形、受潮、裂纹和剥落。

4 瓷件表面应光滑、无裂纹和缺损,铸件应无沙眼。

5 充有六氟化硫等气体的部件,其压力值应符合产品技术文件要求。

6 按产品技术文件要求应安装冲击记录仪的元件,其冲击加速度不应大于产品技术文件的要求,冲击记录应随安装技术文件一并归档。

7 制造厂所带支架应无变形、损伤、锈蚀和锌层脱落;制造厂提供的地脚螺栓应符合设计及产品技术文件要求,地脚螺栓底部应加装锚固。

8 出厂证件及技术资料应齐全,且符合订货合同的约定。

4.1.5 六氟化硫断路器到达现场后的保管应符合产品技术文件要求,且应符合下列要求:1 设备应按原包装置于平整、无积水、无腐蚀性气体的场地,并按编号分组保管,对有防雨要求的设备应有相应的防雨措施。

2 充有六氟化硫等气体的灭弧室和罐体及绝缘支柱,应按产品技术文件要求定期检查器预充压力值,并做好记录,有异常情况时应及时采取措施。

3 绝缘部件、专用材料、专用小型工器具及备用、备件等应置于干燥的室内保管。

4 管式断路器的套管应水平放置。

5 瓷件应妥善安置,不得倾倒、互相碰撞或遭受外界的危害。

6 对于非充气元件的保管应结合安装进度及报关时间、环境做好防护措施。

4.2 六氟化硫断路器的安装和调整4.2.1 六氟化硫断路器的基础或支架的安装,应符合产品技术文件要求,同时,应满足下列要求:1 混凝土强度应达到设备安装要求。

110kv断路器型号技术参数

110kv断路器型号技术参数

110kv断路器型号技术参数
摘要:
一、110kv 断路器简介
二、110kv 断路器型号分类
三、110kv 断路器技术参数
1.额定电压
2.额定电流
3.短时耐受电流
4.峰值耐受电流
5.断路能力
四、110kv 断路器在我国的应用
五、110kv 断路器的发展趋势
正文:
一、110kv 断路器简介
110kv 断路器是一种高压开关设备,主要用于输电、配电系统,在电路发生过载、短路等异常情况时,能迅速切断电路,保护电力系统的安全稳定运行。

110kv 断路器的性能直接影响到电力系统的可靠性和稳定性。

二、110kv 断路器型号分类
根据不同的技术参数和使用环境,110kv 断路器有多种型号,如真空断路器、六氟化硫断路器、油浸断路器等。

三、110kv 断路器技术参数
1.额定电压:110kv,是设备正常运行的电压等级。

2.额定电流:表示设备在额定电压下能正常工作的电流值。

3.短时耐受电流:设备在短时间内能承受的最大电流,通常用于衡量设备的短路耐受能力。

4.峰值耐受电流:设备在峰值电流作用下不发生损伤的最大电流值。

5.断路能力:表示设备在发生短路时能切断电路的最大电流值。

四、110kv 断路器在我国的应用
110kv 断路器在我国电力系统中有着广泛的应用,其性能和技术参数直接影响到电力系统的稳定性和可靠性。

因此,我国对110kv 断路器的研发和生产非常重视,不断提高产品的性能和质量。

五、110kv 断路器的发展趋势
随着我国电力系统的发展,对110kv 断路器的要求也越来越高。

110KV变电站的高压六氟化硫断路器气压达到闭锁值时应该怎么处理

110KV变电站的高压六氟化硫断路器气压达到闭锁值时应该怎么处理

SF6开关是利用SF6密度继电器来监视其气体压力变化的。

当SF6气体压力下降到第一报警值时,密度继电器动作,报出补气压力的信号。

当SF6气体压力下降到第二报警值时,密度继电器动作,报出闭锁压力的信号,同时把开关的跳合闸回路断开,实现分、合闸闭锁。

当密度继电器动作,报出闭锁压力的信号时,表明气体压力下降较多,说明有严重的漏气现象。

在这种情况下,开关跳闸回路已经闭锁。

一般情况下,报出闭锁压力信号之前,应会先报出补气压力信号,经检查确有漏气现象时,应迅速采取措施:
①、先拔掉开关的操作保险,以防止万一闭锁不可靠造成开关跳闸时不能灭弧,然后报告调度;
②、尽快用专用闭锁工具,将开关的传动机构卡死。

关键就在于SF6气体压力低于一定值后,开关灭弧室已失去灭弧作用。

因此,采取电气和机械的联合措施使开关在带负载的情况下禁止分合闸。

③、立即转移负荷,利用倒运行方式的方法,将故障开关停电处理。

如无法倒运行方式,应立即将负荷转移。

开关只能在不带电的情况下(110kV及以上开关)断开,然后停电进行检修处理。

六氟化硫断路器

六氟化硫断路器

六氟化硫断路器简介六氟化硫断路器(SF6断路器)是一种高压电气设备,用于在高电压和高电流下中断或隔离电力系统中的电路。

它主要用于变电站、输电系统、发电厂和工业用电。

作为一种高压电力设备,SF6断路器具有很高的负荷分断性能、可靠性、耐用性和安全性,在现代电力系统中发挥着重要的作用。

工作原理SF6断路器主要由三个部分组成:(1)固态部分:用于抵御电弧冲击,由氟化铜、氟碳铜等材料制成;(2)开断部分:用于中断负荷电流,由电触头、承力部件和电弧罩组成;(3)灭弧部分:用于熄灭电弧并防止再燃,由六氟化硫、氧气和防护罩组成。

在正常工作状态下,开关是关闭的,三个部分都处于正常情况下。

当需要中断电路时,电源提供足够电能,断路器开关的触点会分开,形成电弧。

电弧会熔化开断部分的电触头,并在灭弧室中得到灭弧。

经过数毫秒的时间,电弧会消失,以及断路器按照规定的电压等级和额定电流重新关闭。

优点1. 可靠性高SF6断路器在正常工作条件下,具有很高的可靠性,可以保证设备连续长时间工作,极少发生故障。

通过合理的设计和使用,SF6断路器的可靠性可以达到99.9%。

2. 负荷分断性能强SF6断路器的负荷分断性能极佳,可以在低压下进行多次开关,而不会磨损或损坏其部件。

该设备可在自然冷却的状态下连续工作20年以上,具有很强的热稳定性。

3. 大电流下中断性强SF6断路器的开断性能十分强大,在大电流负荷下也能够实现中断,为电力系统提供了稳定和可靠的电源保护。

4. 灭弧性能高SF6断路器的灭弧室采用了六氟化硫这种特殊的灭弧介质,能够在很短时间内有效地熄灭电弧,在发生故障时,可立即切断电路,保护电力系统的安全。

缺点尽管SF6断路器具有优异的性能,但也存在一些缺点,如:1. 环保问题六氟化硫是一种六元氟化物,具有很强的高温氧化性,会对大气造成极大污染。

因此,在SF6断路器中使用六氟化硫作为灭弧介质,有将会对环境造成极大的影响。

对于已经使用多年的SF6断路器,必须要采取必要的治理和升级措施,以加大对环境的保护。

LW—110型六氟化硫断路器

LW—110型六氟化硫断路器
,

( 在 使用 性能
能 源部主持 召
:
上 具有开 断次 数 多 检修周 期 长 的 特点 产 品 主 要技术 参数 额 定电压 最 高电压 额定 电 流
2 5 0 0A
:
开 的技 术 审查会 的审查
沈阳高 会 议 审查 结果 认 为 压 开 关 厂 引进 日 立 技 术 所 开 发并
已 全 部 国产 化 的
:
沈 阳 高压 开 关 厂 项 永春

38

:
585 4463 5 9 09 110025
:
电 报 挂号 号
:

:
沈 阳 市 铁西 区 景 星 北 街
邮政 编码
:
L

11 12
0 k
v v

1 型 六氟 w 一 10
:
6 k
化硫 断路 器 品先进水 平 式

,
达 到 国际 国 内 同类产
” “
:
i 600A
2 0 0 0^

3 1 5 0A
:
该产 品采用
灭 弧 原理
,
轴 向 同步 吹气
额定短路 开 断 电流
1 3
.ቤተ መጻሕፍቲ ባይዱ
k s
A
使 其在 不 需 加 并联
工厂 名称 厂 长 址

型 六 氟 化 硫 断 路 器
L
沈 阳 高 压 开 关 厂 引进 日 立 技
1 电容 的条 件 下 能 开 断 3
.
k s
A

0
v
术 制造 的
六 氟化硫 断 路器
,
额 定 短 路 电流 单

110kV变电站六氟化硫断路器的安全运行影响因素及维护措施 程道琴

110kV变电站六氟化硫断路器的安全运行影响因素及维护措施 程道琴

110kV变电站六氟化硫断路器的安全运行影响因素及维护措施程道琴摘要:110kV变电站是目前我国电网建设的重要环节,为了有效提高110kV变电运行的安全可靠性,采用高安全性能和长使用寿命的六氟化硫断路器就成为关键,它的诸多优势技术特征都能与110kV变电站相匹配,已经被行业领域所认可。

本文主要介绍了110kV变电站六氟化硫断路器的安全运行影响因素,并探讨了该断路器的多种安全运行维护控制措施。

关键词:六氟化硫断路器;110kV变电站;影响因素;安全运行维护六氟化硫断路器还被称为SF6断路器,它主要以六氟化硫气体作为核心灭弧与绝缘介质。

它的基本工作原理就是通过该气体压力来促使继电器发生报警动作,即当六氟化硫气体压力出现迅速下降状况时,就会第一时间达到第一报警值,而继电器同时也会发出补气压力信号。

如果气压还依然保持下降状态,则会达到第二报警值,导致继电器动作再次发生。

其特征表现为断路器分合闸断开,进而产生闭锁压力信号。

一、SF6断路器基本性能特征SF6断路器在当前的电力系统中已被广泛应用,相比于其它传统断路器,它的性能特征更加鲜明,因为其中含有六氟化硫气体,所以它的绝缘性能相当好,也能实现对灭弧室结构的优化作用。

另外,六氟化硫气体作为该断路器的主要介质,它也使得断路器本身在体积、质量方面都表现出小巧优势,内部结构也相对简单,工作噪音低。

而且它的使用寿命相对较长较稳定,维护操作相对简单。

另外,SF6断路器还有以下基本性能特征。

首先,SF6断路器的安全可靠性很高,因为六氟化硫是惰性气体,它的性质为无色、无味、无毒且不可燃,拥有强电负性,因此它的灭弧性能与绝缘性能都有保证。

另外,它还具有绝佳的热传导性,在电气设备中可对预防消除火灾起到重要辅助作用,对电力系统的安全可靠性改善非常有帮助。

其次,从它的化学性质来看,它拥有较为纯净的六氟化硫气体,可以在运行过程中被电弧放电或高温状态所分解,最后形成单体硫或氟物质,等到电弧完全消失以后就能合成相对稳定气体,能够支持SF6断路器长期使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

招标编号:40-B284C-D02 110千伏金银湖变电站工程126千伏六氟化硫断路器技术规范书中南电力设计院2003年10月目录1 总则1.1 标准1.2 投标书中应提供的资料图纸1.3 备品备件、专用工器具和仪表1.4 技术文件1.5 文件发送2 技术要求2.1 使用环境条件2.2 电气距离2.3 总的要求2.4 电气要求2.5 机械要求2.6 控制要求2.7 断路器控制箱2.8 SF6断路器特殊要求2.9 弹簧操作断路器特殊要求2.10 镀锌和防腐2.11 配件3 试验附录1 备品备件附录2 专用工器具和仪表附录3 投标者应提供的技术数据及图纸资料附录3.1 技术数据一览表附录3.2 须提供的其他资料货物需求一览表1总则✧本技术条件的使用范围为110kV金银湖变电站110kV六氟化硫断路器。

它包括110kV六氟化硫断路器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

✧本技术条件书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

✧本技术条件书为订货合同的附件,与合同正文具有同等效力。

✧投标者应生产过3台或以上同类产品,并已成功运行3年及以上;应通过ISO9000认证。

✧本技术条件书以外的未尽事宜,应由采购方与承包方共同解决。

1.1 标准合同设备应至少符合且不限于以下最新版的国家标准:GB/T 5582 高压电力设备外绝缘污秽等级GB 311.1 高电输变电设备的绝缘配合GB 311.2~311.6 高电压试验技术GB 311.7 高压输变电设备的绝缘配合使用导则GB 11022 高压开关设备通用技术条件GB 3309 高压开关设备常温下的机械试验GB 763 交流高压电器在长期工作时的发热GB 2706 交流高压电器动热稳定试验方法ZBK 43001 高压六氟化硫断路器通用技术条件GB 1984 交流高压断路器1.2 投标书中应提供的资料1.2.1 投标商应在投标书中提供下列技术文件资料:产品两部鉴定文件。

技术数据表和有关技术资料,详见附录3。

设备外形尺寸图、组装图。

型式试验报告。

同类设备的供货运行记录(具有设备主要参数、安装地点、投运时间、运行情况的记录)。

与评标有关的其它技术文件资料。

1.2.2 投标者提供的数据和资料应该表明供应的所有设备的保证性能和构造特点,并作为合同数据资料的一部分,任何偏离数据都应得到买方同意。

1.3 备品备件、专用工器具和仪表投标商应提供随设备配备的备品备件、专用工器具和仪表,并列入附录1和附录2。

1.4 技术文件中标商在签订合同后必须向买方和设计单位提供下列技术文件资料:1.4.1 外形尺寸图及有关说明(a) 图中应标明组装后断路器的外形尺寸及最小安装空间尺寸,设备的重心质量位置与总重量、受风面积、固有频率。

(b) 包括电缆进线尺寸的所有部件和附件的位置。

(c) 绝缘子或瓷套的爬电距离、干弧距离。

(d) 一次接线端子板及线夹位置、详细尺寸、材料及连接情况,作用于端子板上的三个方向的允许荷载。

(e) 断路器底座和基础螺栓的位置和尺寸。

(f) 运输尺寸、重量和重心。

1.4.2 注有尺寸的套管外形图,并附电气和机械特性数据。

1.4.3 组装后断路器的机械强度计算报告,应包括2.1.9和2.5.6所规定的地震条件及荷载。

1.4.4 导线连接金具的尺寸图应注明所有部件的尺寸和材料。

1.4.5 二次回路接线、配线图1.4.5.1 交、直流控制、保护、信号、照明及加热回路的所有部件均应有识别符号、编号并注明详细规范。

1.4.5.2 标明控制箱和机构箱内所有端子排,包括由买方接线的端子排。

1.4.6 铭牌图:内容按标准要求。

1.4.7 说明书及试验报告1.4.7.1 说明书包括下列资料:(a) 齐全和详细的安装资料(b) 额定值和特性资料(c) 维护和检验要求(d) 工作条件1.4.7.2 试验报告包括下列资料:(a) 例行试验和型式试验报告(b) 其它适用的资料和说明1.5 文件发送1.5.1 在合同签字之日起4周内,卖方应将图纸和资料发送给有关单位。

1.5.2 在设备装运前1周,卖方应将说明书及试验报告发送给有关单位。

1.5.3 每台设备应附有3套安装说明及试验报告并随设备一起发送。

2技术要求2.1 使用环境条件2.1.1 海拔高度:1000m及以下。

2.1.2 最高环境温度:40℃。

2.1.3 最低环境温度:-25℃2.1.4 日照强度:0.1W/cm2(风速0.5m/s)2.1.5 覆冰厚度:10mm2.1.6 最大风速:35m/s(注:风速是指离地面10m高度的10分钟平均风速)2.1.7 最大日温差:25℃2.1.8 月平均最大相对湿度:90%(25℃)2.1.9 耐地震能力:耐震烈度:7度,地面水平加速度:0.2g,地面垂直加速度:0.1g,安全系数:1.67。

2.2 电气距离绝缘瓷套最小爬电距离:线端对地:3150mm,断口间: 3327mm。

对断路器卖方应考虑到下列距离要求:2.2.1 断路器相间距离:1.7m2.2.2 带电部份对相邻接地体最小净距:0.9m2.2.3 不同相带电部分间最小净距:1.0m2.2.4 绝缘体底部距地面最小净距:2.5m2.2.5 无遮拦裸导体距地面最小净距:3.4m2.3 总的要求2.3.1 型式三相单断口户外瓷柱式SF6断路器,配电动弹簧机构。

2.3.2 断路器使用于有效接地系统的正常电力操作及短路故障的开断。

正常操作包括例行的变压器及输电线路的投切。

2.3.3 在整个工作寿命期限内,断路器应能按其额定操作顺序成功地开断其额定开断电流。

2.4 电气要求所有下列项目的有关试验条件参见第3条。

2.4.1 电压2.4.1.1 额定电压:126kV(有效值)2.4.1.2 额定频率:50Hz2.4.1.3 全波冲击耐受电压(1.2/50μs)对地: 550kV峰值断口间: 550kV峰值2.4.1.4 一分钟工频耐受电压(湿试及干试)对地: 230kV有效值断口间: 230kV有效值2.4.2 电流2.4.2.1额定电流:2000A2.4.2.2额定短路开断电流:40kA(有效值)2.4.2.3短时热稳定电流(4秒):40kA(有效值)额定关合电流:100kA峰值额定动稳定电流:100kA峰值合闸电流:≤5A分闸电流:≤2.5A2.4.3 时间2.4.3.1 额定开断时间:≤50ms2.4.3.2 分闸时间:≤30ms2.4.3.3 合闸时间:≤100ms2.4.3.4 金属短接时间:≤70ms2.4.3.5 分闸不同期性相间:≤3ms2.4.3.6 合闸不同期性相间:≤5ms2.4.3.7 无电流间隔时间:0.3s,可调2.4.4 额定操作循环:0-0.3s-CO-180s-CO2.4.5 短路电流和负载电流的操作能力和寿命2.4.5.1 全开断电流下不维修的开断次数应不小于20次。

2.4.5.2 全额定持续电流下不维修的操作次数应不小于5000次。

2.4.6 电晕及无线电干扰电压设备及金具在1.1倍最高相电压下,晴天夜晚不应出现可见电晕。

1.1倍最高相电压下,无线电干扰电压不应大于500μV。

2.4.7 切空载长线能力断路器应能开断110kV的空载线路≥31.5A的电容电流(空载电缆线路≥140A),开断时断路器应能承受1.3倍最高相电压(有效值),开断时应无重燃发生。

2.4.8 切合空载变压器能力断路器应能投切0.5~15A的空载电力变压器的励磁电流,操作时的过电压应不超过2×126/3kV。

(冷轧硅钢片)2.4.9 开断近区故障能力断路器应能开断90%和75%的额定开断电流的近区故障。

2.4.10 失步开断能力在失步状态下,断路器应能开断25%的额定开断电流,单相断口的工频恢复电压为2×126/3kV2.5 机械要求2.5.1 作为合同的一部分,卖方应提供热镀锌钢支架和配套的热镀锌螺栓、螺母及垫圈,用于安装每相断路器。

钢支架用地脚螺栓牢固地安装在混凝土基础上,地脚螺栓由卖方提供。

卖方应在断路器外形图中标出断路器对基础的作用力,并示出地脚螺栓的规范及尺寸,提供包括支架在内的固有频率。

支架高度应不低于2.2.4、2.2.5的要求。

2.5.2 在不进行机械调整、维修或更换部件情况下,断路器机械寿命不应小于单相操作5000次。

2.5.3 每台断路器均应设有足够尺寸的平板式接线端子板,以适合与线夹相连接。

2.5.4 作用于接线端子板上及线路线夹上的允许组合荷载不得小于下列值,该荷载同时作用时的安全系数不应小于2.75。

轴向水平: 1250N垂直: 1000N横向水平: 750N接线端子板及线夹尚应能耐受400N.m的弯矩而不变形。

卖方应提供接线端子板及线夹的机械强度试验报告。

2.5.5 组装好的断路器应能耐受下列持续组合荷载和短时组合荷载。

组合荷载应是各荷载分量的向量和。

卖方应提供断路器的机械强度计算报告。

2.5.5.1 同时作用的持续组合荷载上述规定的作用于接线端子板上的轴向水平荷载;断路器自身重量及规定的作用于接线端子板上的垂直荷载;断路器自身最大风荷载及规定的作用于接线端子板上的横向水平荷载。

断路器对持续组合荷载的安全系数不应小于2.5。

2.5.5.2 同时作用的短时组合荷载规定的作用于主接线端子板上的轴向水平荷载;地震引起的断路器动态受力;断路器自身25%最大风荷载及作用于接线端子板上的25%横向水平荷载。

断路器对短时组合荷载的安全系数不应小于1.67。

2.5.6 断路器支柱绝缘子或瓷套应为棕色。

瓷套的外形、直径以及伞裙形状的参数均应符合国家标准。

瓷套的伞裙应为大小伞。

瓷件质量应符合标准要求。

2.5.7 距离断路器2m远,高1.5m 处测定噪声水平不应大于80dB。

2.5.8 位于户外的端子板、螺栓、螺母及垫圈应采取措施防止螺纹腐蚀,防止不同金属间的电化腐蚀,且应采取措施防止潮气侵入螺纹及接触区。

2.5.9 安装或装配时所需的特殊工器具和消耗品,应由卖方提供。

2.6 控制要求2.6.1 断路器应为三相联动,在故障下断路器应三相跳闸。

操作机构也应为同步操作。

2.6.2 卖方应提供供断路器分、合闸用的所有必需的中间及闭锁控制继电器。

2.6.3 断路器应能以电讯号进行远方控制。

断路器也应能在其控制箱进行就地电气控制。

这些控制必须是相互联锁的,不致使断路器在危及其安全的情况下操作。

除非一个完整的合──分操作或自由脱扣能够安全地完成,否则断路器的合闸操作也应加以闭锁。

2.6.4 操作机构应具有保证合──分时间的能力。

2.6.5 所有控制装置,包括分闸、合闸线圈,均应能在直流标称电压220V下安全可靠工作。
