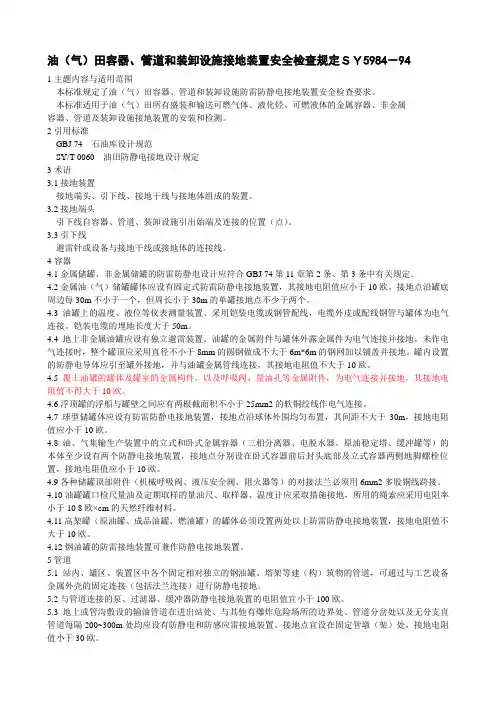

油(气)田容器、管道和装卸设施接地装置安全检查规定

油(气田容器、管道和装卸设施接地装置安全检查规定

【标准号】SY 5984-94

1 主题内容与适用范围

本标准规定了油(气田容器、管道和装卸设施防雷防静电接地装置安全检查要求。

本标准适用于油(气田所有盛装和输送可燃气体、液化烃、可燃液体的金属容器、非金属容器、管道及装卸设施接地装置的安装和检测。

2引用标准(略

3 术语

3.1接地装置

接地端头、引下线、接地干线与接地体组成的装置。

3.2接地端头

引下线自容器、管道、装卸设施引出始端及连接的位置(点。

3.3引下线

避雷针或设备与接地干线或接地体的连接线。

4 容器

4.1金属储罐、非金属储罐的防雷防静电设计应符合 GBJ 74 第 11章第 2条、第

3条中有关规定。

4.2金属油(气储罐罐体应设有固定式防雷防静电接地装置,其接地电阻值应小

于 10欧。接地点沿罐底周边每 30m 不小于一个,但周长小于 30m 的单罐接地点不少于两个。

4.3油罐上的温度、液位等仪表测量装置、采用铠装电缆或钢管配线,电缆外皮或配线钢管与罐体为电气连接。铠装电缆的埋地长度大于 50m 。

4.4地上非金属油罐应设有独立避雷装置。油罐的金属附件与罐体外露金属件为电气连接并接地。未作电气连接时, 整个罐顶应采用直径不小于 8mm 的圆钢做成

不大于 6m*6m的钢网加以铺盖并接地。罐内设置的防静电导体应引至罐外接地, 并与油罐金属管线连接,其接地电阻值不大于 10欧。

4.5覆土油罐的罐体及罐室的金属构件,以及呼吸阀、量油孔等金属附件,为电

气连接并接地,其接地电阻值不得大于 10欧。

4.6浮顶罐的浮船与罐壁之间应有两根截面积不小于 25mm 2的软铜绞线作电

气连接。

4.7球型储罐体应设有防雷防静电接地装置,接地点沿球体外围均匀布置,其间

距不大于 30m ,接地电阻值应小于 10欧。

4.8油、气集输生产装置中的立式和卧式金属容器(三相分离器、电脱水器、原油稳定塔、缓冲罐等的本体至少设有两个防静电接地装置, 接地点分别设在卧式

容器前后封头底部及立式容器两侧地脚螺栓位置,接地电阻值应小于 10欧。 4.9各种储罐顶部附件(机械呼吸阀、液压安全阀、阻火器等的对接法兰必须用 6mm 2多股铜线跨接。

4.10油罐罐口检尺量油及定期取样的量油尺、取样器、温度计应采取措施接地, 所用的绳索应采用电阻率小于 10 8欧×cm 的天然纤维材料。

4.11高架罐(原油罐、成品油罐、燃油罐的罐体必须设置两处以上防雷防静电接地装置,接地电阻值不大于 10欧。

4.12钢油罐的防雷接地装置可兼作防静电接地装置。

5 管道

5.1站内、罐区、装置区中各个固定相对独立的钢油罐、塔架等建(构筑物的管道, 可通过与工艺设备金属外壳的固定连接 (包括法兰连接进行防静电接地。 5.2与管道连接的泵、过滤器、缓冲器防静电接地装置的电阻值宜小于 100欧。 5.3地上或管沟敷设的输油管道在进出站处、与其他有爆炸危险场所的边界处、管道分岔处以及无分支直管道每 200~300m处均应设有防静电和防感应雷接地装置、接地点宜设在固定管墩(架处,接地电阻值小于 30欧。

5.4装有绝缘法兰的管道及金属配管中非导体管段, 在两侧的金属管上应分别有防静电接地点。

5.5山区、沙漠管道的防静电接地电阻值不大于 1000欧;其余地区不大于 100欧;兼有防感应雷作用的接地电阻值不大于 30欧。

6 装卸设施

6.1装卸油 (气及其它易燃易爆物品的栈桥、台站和码头区的所有管道、设备、建 (构筑物的金属体和铁路钢轨等 (作阴极保护者除外 , 均应连成电气通路并接地。

6.2栈桥的每根铁路钢轨和栈桥鹤管法兰处应用两根直径不小于 5mm 的金属线连接;每 200m 钢轨处有一接地点,接地电阻值不应大于 10欧。

6.3装卸站台船位或车位停靠点,应有静电接地干线(或接地体和若干个静电接地的端子排板。码头的接地体至少应有一组在陆地上。

6.4码头引桥、趸船等应有两处相互连接并进行接地。连接线可选用 35mm 2多股铜芯电缆。码头的固定式栈桥的桥墩钢筋应与本桥金属相连接。

6.5卸油鹤管及装油软管应选用有金属螺旋线或金属保护网的胶管制作, 管端应用截面不小于 4mm 2的铜芯软导线与接地极稳固连接。

6.6汽车槽车、液化气槽车装卸作业中防静电接地线宜采用专用防爆型静电接地磁力接头(也可采用橡套电缆如 YCW 3*6mm2三芯并成一股, TRJ 25mm 2单股等, 接地连接可选用电池夹头、鳄式夹钳、蝶形螺栓、鱼尾夹头、电焊夹头或专用夹头等器具, 严禁用接地线缠绕方式连接。接地点应避开油箱。槽车尾部应配用导静电橡胶拖地带,禁用拖地链条。

7 接地装置

7.1引下线

7.1.1固定容器、设备、管道其防雷接地装置的刚性导体引下线,宜采用镀锌扁钢制成, 扁钢厚度不小于 4mm , 宽度不小于 40mm , 当采用镀锌圆钢时, 其直径不

应小于 10mm 。

7.1.2固定容器、设备、管道的防静电接地引下线,宜选用厚度不小于 4mm ,宽度不小于 25mm 的镀锌扁钢或直径不小于 10mm 的圆钢制作。

7.1.3引下线应采取最短途径,并避免死弯。

7.1.4一台设备多点接地时,应设过渡连接的断接卡子。

7.1.4.1断接卡子应设在引下线至接地体之间。

7.1.4.2断接卡子宜水平安装,距地坪高度以拆装方便而定。

7.1.4.3断接卡子与上下两端采用搭接焊连接,焊接处不应有夹渣、气孔、咬边及未焊透现象,搭接长度应为扁钢宽度的两倍。
