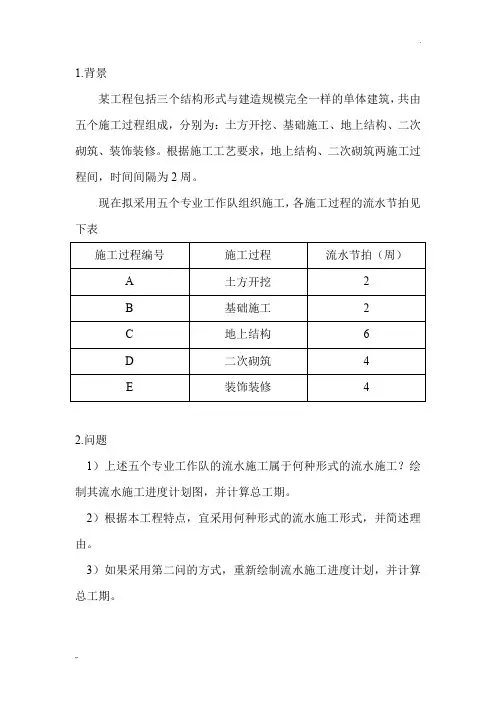

1.背景

某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。

现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表

施工过程编号施工过程流水节拍（周）

A 土方开挖 2

B 基础施工 2

C 地上结构 6

D 二次砌筑 4

E 装饰装修 4

2.问题

1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。

2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。

3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。

2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。

3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。

流水步距：K=min（2，2，6，4，4）=2周

确定专业队数：施工过程A=2/2=1

施工过程B=2/2=1

施工过程C=6/2=3

施工过程D=4/2=2

施工过程E=4/2=2

故：专业队总数=1+1+3+2+2=9

流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：
