荷载整理
一、活荷载

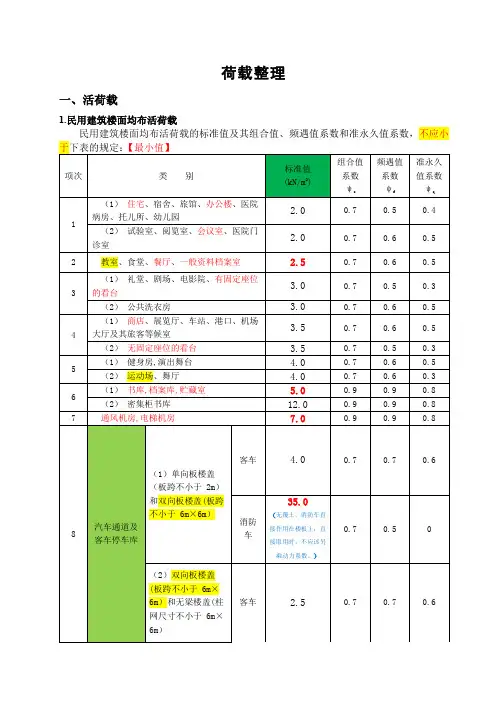

1.民用建筑楼面均布活荷载
民用建筑楼面均布活荷载的标准值及其组合值、频遇值系数和准永久值系数，不应小于下表的规定：【最小值】
注：1 本表所给各项活荷载适用于一般使用条件，当使用荷载较大、情况特殊或有专门要求时，应按实际情况采用；
2第 6 项书库活荷载当书架高度大于2m 时，书库活荷载尚应按每书架高度不小于
2.5kN/m2 确定；（h=2.4m, 2.4×2.5=6.0 kN/m2 ）
3 第8 项中的客车活荷载只适用于停放载人少于9 人的客车；消防车活荷载是适用于满载总重为300kN（30t）的大型车辆；当不符合本表的要求时，应将车轮的局部荷载按结构效应的等效原则，换算为等效均布荷载；
4 第8项消防车活荷载,当双向板楼盖板跨介于3m×3m～6m×6m之间时,应按跨度线性插值确定;
5 第12 项楼梯活荷载，对预制楼梯踏步平板；尚应按1.5kN 集中荷载验算；
6 本表各项荷载不包括隔墙自重和二次装修荷载；对固定隔墙的自重应按永久荷载考虑，当隔墙位置可灵活自由布置时，非固定隔墙的自重应取不小于1/3 每延米墙重（kN/m）作为楼面活荷载的附加值（kN/m2）计入，附加值不应小于1.0kN/m2
2.屋面活荷载
房屋建筑的屋面，其水平投影面上的屋面均布活荷载的标准值及其组合值系数、频遇值系数和准永久组合值系数的取值，不应小于下表的规定。
注：1 不上人的屋面，当施工或维修荷载较大时，应按实际情况采用；对不同类型的结构应按有关设计规的规定，但不得低于0.3kN/m2;
2 当上人的屋面当兼作其他用途时，应按相应楼面活荷载采用；
3 对于因屋面排水不畅、堵塞等引起的积水荷载，应采用构造措施加以防止；必要时，应按积水的可能深度确定屋面活荷载。
（屋面积水荷载可取2.0 kN/m2（考虑20cm水深），且不与活载组合。
）
4 屋顶花园活荷载不包括花圃土石等材料自重。
（考虑花圃土石等材料自重后，活荷载可取10.0 kN/m2）
3.施工和检修荷载及栏杆荷载
3.1 施工和检修荷载应按下列规定采用：
1 设计屋面板、檀条、钢筋混凝土挑檐、悬挑雨蓬和预制小梁时，施工或检修集中荷载标准值不
应小于1.0kN，并应在最不利位置处进行验算；
2 对于轻型构件或较宽构件，应按实际情况验算，或采用加垫板、支撑等临时设施；
3 计算挑檐、悬挑雨蓬的承载力时，应沿板宽每隔1.0m 取一个集中荷载；在验算挑檐、悬挑雨蓬倾覆时，应沿板宽每隔2.5～3.0m 取一个集中荷载。
3.2 楼梯、看台、阳台和上人屋面等的栏杆活荷载标准值，不应小于下列规定：
1 住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园，栏杆顶部的水平荷载应取1.0KN/m；
2 学校、食堂、剧场、电影院、车站、礼堂、展览馆或体育场，栏杆顶部的水平荷载应取1.0kN/m，竖向荷载应取1.2kN/m，水平荷载与竖向荷载应分别考虑。
3.3 施工和检修荷载及栏杆荷载的组合值应取0.7，频遇值系数应取0.5，准永久值系数应取0。
4.补充荷载
《全国民用建筑工程设计措施——结构体系》（2009）<附录F>
★关于地下室顶板施工荷载可取5.0kN/m2，相关要求如下：
1) 4.0kN/m2，《2012 荷规》5.5.1 条文说明和《07细则》2.0.3条；
2) 5.0kN/m2，《09 技术措施-结构体系》F.1-4 条6）款；
3) 10.0kN/m2，《03高规》2.1.2条。
★计算地下室外墙时，室外地面堆载取5.0 kN/m2，详《09 技术措施-结构体系》F.1-4条7）款。
土压力按永久荷载计，分项系数可取1.2（活载主导）或1.35。
★地下室顶板一般绿化荷载（不包括大型植栽）取5.0 kN/m2。
★高低层相邻的屋面，塔楼周边不小于5m 围的较低屋面考虑施工荷载4.0
kN/m2，详《09 技术措施-结构体系》F.1-4 条5）款。
★预制板考虑施工荷载3.0 kN/m2。
★砼楼板下的管道及设备吊挂按实际考虑，并不小于0.5 kN/m2。
★轻钢屋面附加吊挂荷载（kN/m2）：矿棉天花板吊顶0.10；金属屋面衬板0.05；
彩钢夹芯板0.12；风管0.20；灯具0.05；喷淋0.15；灯光马道0.15。
★对于国重大工程、中外合资或涉外工程，楼面活载宜适当增大，并在图中注明。
★对于住宅中的露台，考虑实际使用情况活载宜不小于阳台取值（一般取3.0 kN/m2）。
★补充其它常用活载：
备注：
1)地下室顶板、底板计算时，荷载须按照《荷载规》4.1.2条进行活荷折减。
2)施工荷载与覆土荷载不同时考虑。
3)消防车道荷载仅在消防车道以及消防回车部分考虑。
二、恒荷载
1. 楼层恒载（不含结构层自重及吊顶）（●）汇总（自动计算板重）
注：在使用PMCAD建模时，荷载定义里面不勾选“自动计算现浇楼板自重”，恒载输入就要加上楼板自重。
如：3.0+1.5（2.0）=4.5（5.0）kN/m2
（1）花岗岩楼面做法
（2）地砖楼面做法
（3）卫生间A楼面做法
（4）卫生间B与厨房楼面做法
2.屋面恒载（不含结构层自重及吊顶）（1）上人保温屋面A
（2）上人保温屋面B
（3）不上人保温屋面
A
（4）不上人不保温屋面
（5）不上人不保温屋面B
（6）种植屋面
（7）坡屋面（面荷载按(kN/m²)/cosα）
（8）平屋面（西南03J201-1第2206项）
（9）上人屋面、屋顶露台
防水面层： 2.5 KN/㎡
30厚水泥砂浆：20×0.03=0.6 KN/㎡
陶粒混凝土找坡(2％)：19.5×0.18=3.5 KN/㎡
20厚板底抹灰：20×0.02=0.4 KN/㎡
考虑吊顶、管线取∑：7.0KN/㎡
3.地下室顶板
（1）覆土0.6m
（2）覆土1.2m
（3）覆土1.5m
三、梁间荷载
电视墙：页岩多孔砖1.8米高＋1.0米高页岩空心砖；
剪刀梯防火墙：按（3 kN/m²×高度）统计荷载（暂按8 kN/m）
1.外墙
2.墙
3.女儿墙
4.飘窗/凸窗
（1）凸窗荷载：450高窗台
100厚上调板：0.8×25×0.1 =2.0 KN/m
40厚抹灰：0.04×20×0.8=0.64KN/m
100厚下调板：0.8×25×0.1 =2.0KN/m
40厚抹灰：0.04×20×0.8=0.64KN/m
450高窗台：0.45×0.2×25=2.25KN/m
40厚抹灰：0.04×20×0.45=0.36KN/m
空调重量+施工荷载：0.7 KN/m
2.0米高窗：0.4×2.0= 0.8 KN/m
∑: 9.5 KN/m （2）凸窗荷载：无窗台
100厚上调板：0.8×25×0.1 =2.0 KN/m
40厚抹灰：0.04×20×0.8=0.64KN/m
100厚下调板：0.8×25×0.1 =2.0 KN/m
40厚抹灰：0.04×20×0.8=0.64KN/m
空调重量+施工荷载：0.7 KN/m
2.5米高窗：0.4×2.5= 1.0 KN/m
∑: 7.00 KN/m （3）其他算法
5.阳台防护
6.玻璃通窗
7.玻璃幕墙
四、风荷载
基本风压值（标准值）
①高度＜60m：W0=0.30 kN/m²。
②高度≥60m：W0=0.35 kN/m²。
高层修正后及基本风压
【高规】4．2．2 基本风压应按照现行国家标准《建筑结构荷载规》GB 50009的规定采用。
对风荷载比较敏感的高层建筑，承载力设计时应按基本风压的1.1倍采用。
五、吊钩荷载
电梯顶部吊钩集中荷载：30kN（活荷载）
六、楼梯荷载
面层：25厚1:25水泥砂浆找平：0.025×20＝0.5
25厚1:25水泥砂浆胶合层：0.025×20＝0.5
0.025×20＝0.5
＝26.6；1/cosa=1.12
1.0×450/300＝1.5
底灰：0.5×1.12＝0.56
栏杆：0.07
2.43 kN/㎡
板式楼梯150厚25×（0.15/2+0.15×1.12）=6.1
合计：8.53 kN/㎡
取8.5 kN/㎡。
