变压器星三角接法特点

三相变压器的连接组别(星形连接、三角形连接)

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

为什么变压器采用星三角接法

三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1：主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

为什么变压器采用星三角接法

三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1：主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

变压器三角形接线和星形接线的区别

电路的三个线圈的电流输入端为首端，电流输出端为末端。

将三个末端连接到一起，另三个端头接入三相电源，称为星接。

将每个线圈的首端同另一个线圈的末端相连接，形成三个并联端子，将这三个端子接入三相电源为角接。

以电源380V为例
星形接法每相线圈承受220V，而三角形接法每相承受380V
星形接法类似于串联，三角形接法类似于并联
一般的电机4kw以下的用星形接法，上4kw用三角形接法
1、在三相变压器中，原、副边只要有一边接成三角形，就能保证主磁通和电势为正弦波。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压边采用星形接法，低压边采用三角形接法。

因为高压边在一定线电压下，其相电势仅为线电势的根号3分之一，而绝缘通常按相电势设计，所以用料较少。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

2、主变压器的接线方式采用△/Y，还有两个作用：（1）低压侧接成△，也就是发电机侧，有消除三次谐波的作用；（2）△/Y的接线方式在原来的差动保护回路中还有一个角度补偿的作用。

变压器绕组星角和角星的区别

变压器绕组星角和角星的区别摘要：一、引言二、变压器绕组星角和角星的概念解释三、星角和角星接线的区别四、星角和角星接线对电压的影响五、星角和角星接线在实际应用中的优缺点六、总结正文：一、引言在电力系统中，变压器是一种重要的设备，其绕组接线方式有星角和角星两种。

这两种接线方式在电力系统中有着广泛的应用，但很多人对它们的区别并不清楚。

本文将详细介绍星角和角星接线的区别，以及它们在实际应用中的优缺点。

二、变压器绕组星角和角星的概念解释1.星角接线：星角接线是指变压器的高压绕组和低压绕组分别采用星形和角形连接方式。

在这种接线方式下，高压绕组和低压绕组的相位差为30度。

2.角星接线：角星接线是指变压器的高压绕组和低压绕组均采用角形连接方式。

在这种接线方式下，高压绕组和低压绕组的相位差为0度。

三、星角和角星接线的区别1.星角接线：星角接线的高压绕组和低压绕组相位差为30度，适用于中小型变压器，接线简单，易于调试。

2.角星接线：角星接线的高压绕组和低压绕组相位差为0度，适用于大型变压器，电压波动较小。

四、星角和角星接线对电压的影响1.星角接线：由于高压绕组和低压绕组相位差为30度，因此在负载变化时，电压波动较大。

2.角星接线：由于高压绕组和低压绕组相位差为0度，电压波动较小。

五、星角和角星接线在实际应用中的优缺点1.星角接线：优点是接线简单，易于调试；缺点是电压波动较大，适用于中小型变压器。

2.角星接线：优点是电压波动较小，适用于大型变压器；缺点是接线复杂，调试困难。

六、总结变压器绕组星角和角星接线各有优缺点，具体选用哪种接线方式需根据实际应用场景和需求来决定。

变压器星三角接法特点

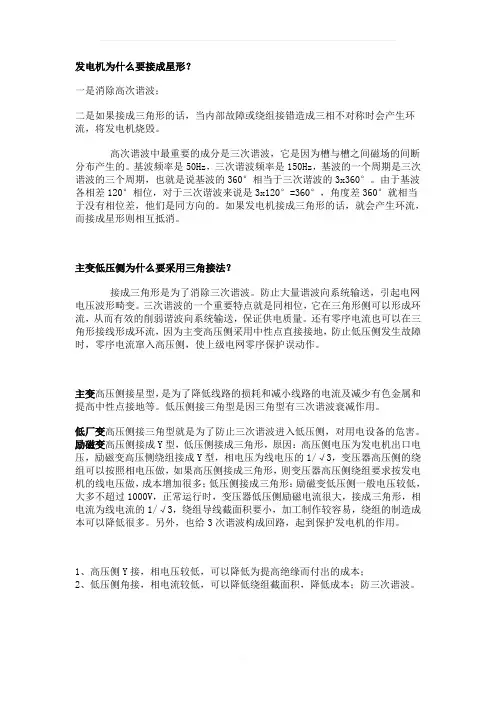

发电机为什么要接成星形？一是消除高次谐波；二是如果接成三角形的话，当内部故障或绕组接错造成三相不对称时会产生环流，将发电机烧毁。

高次谐波中最重要的成分是三次谐波，它是因为槽与槽之间磁场的间断分布产生的。

基波频率是50Hz，三次谐波频率是150Hz，基波的一个周期是三次谐波的三个周期，也就是说基波的360°相当于三次谐波的3x360°。

由于基波各相差120°相位，对于三次谐波来说是3x120°=360°，角度差360°就相当于没有相位差，他们是同方向的。

如果发电机接成三角形的话，就会产生环流，而接成星形则相互抵消。

主变低压侧为什么要采用三角接法？接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型，是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

另外，也给3次谐波构成回路，起到保护发电机的作用。

为什么变压器采用星三角接法修订稿

为什么变压器采用星三角接法WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1：主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y 接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

变压器星界和三角形接法

变压器星界和三角形接法变压器是电力系统中常见的电气设备，用于改变交流电的电压和电流。

在实际应用中，变压器的接法有很多种，其中比较常见的是星形接法和三角形接法。

本文将探讨变压器星界和三角形接法的特点、优缺点以及适用场景。

一、星形接法星形接法也叫Y型接法，是指变压器的每个绕组分别与另外两个绕组的一个端点相连，形成一个类似于“星型”的连接方式。

星形接法的特点如下：1. 输出电压相对稳定：星形接法使得供电端的电压相对于每个绕组的中性点比较稳定，能够保持较为恒定的输出电压。

2. 适用于无中性线供电：星形接法可以在无中性线供电的情况下正常运行，因为中性点不需要与地相连。

3. 抗冲击性强：星形接法可以较好地承受电气冲击，对于电压波动和短路情况有较好的保护作用。

4. 降低谐波电流：星形接法能够减少谐波电流的产生，减少系统中谐波对其他设备的影响。

二、三角形接法三角形接法也叫△型接法，是指变压器的每个绕组首尾相连，形成一个类似于“三角形”的连接方式。

三角形接法的特点如下：1. 输入电流较小：三角形接法相对于星形接法来说，输入电流较小，可以降低系统的短路容量要求。

2. 适用于有中性线供电：三角形接法需要中性点与地相连，在有中性线供电的情况下能够正常运行。

3. 输出电压较低：三角形接法使得输出电压相对较低，适用于一些对电压要求不高的场合。

4. 不适用于无中性线供电：由于三角形接法需要中性点与地相连，如果供电端无中性线，则无法正常运行。

三、星三角形接法星三角形接法是将星形接法与三角形接法结合起来的一种接法方式，常用于中小型变压器电力系统。

其特点如下：1. 节约材料和成本：星三角形接法利用了星形接法和三角形接法各自的优势，在满足要求的情况下节约了电缆等材料的使用，降低了成本。

2. 适用于中小型负载：相对较小的变压器和负载情况下，星三角形接法能够满足系统的需求，并提供较稳定的输出电压。

在选择变压器接法时，需要综合考虑供电源的类型、系统的负载情况以及电压要求等因素。

变压器星三角接法特点

变压器星三角接法特点变压器的接法有很多种，其中常见的一种是星三角接法。

星三角接法是指变压器的高压绕组与低压绕组的接线方式，即高压绕组采用星型接线，低压绕组采用三角形接线。

星三角接法的特点如下：1.适用范围广：星三角接法适用于中小容量的变压器，通常适用于变压器的主变压器和配电变压器。

2.降低电流：采用星三角接法后，变压器的低压绕组电流要比星形接法小，这是因为星形接法下高压绕组的电流通过中性点分流到三个相线上，而三角形接法下低压绕组中的电流流经相线，所以三角接法可以降低低压绕组的电流。

3.提高效率：由于低压绕组电流减小，低压侧电阻损耗也减小，从而提高了变压器的效率。

这也是星三角接法广泛应用的一个重要原因之一、提高了变压器的效率，有助于减少能源消耗，降低变压器运行成本。

4.限制短路电流：星三角接法可以限制电网故障时的短路电流。

当电网发生短路时，星形接法下的高压绕组中的电流将通过中性点分流到低压绕组的三个相线上，从而增大短路电流。

而星三角接法下，高压绕组的电流只会流经变压器本身的三角形低压绕组，因此限制了短路电流的增大。

5.空载电流大：星三角接法下的变压器空载电流较大。

这是因为星形接法下高压绕组中的电流分流到低压绕组的三个相线上，即使在无负载情况下也会有一定的电流通过。

而在三角形接法下，三角形低压绕组的电流只有很小一部分流向高压绕组。

因此空载电流较大是星三角接法的一个缺点。

总结起来，星三角接法适用于中小容量的变压器，具有降低电流、提高效率、限制短路电流等特点。

然而，星三角接法的空载电流较大，需要特别注意选择适当的变压器容量和运行条件，以保证变压器正常运行。

三相电：星接和三角形接法什么区别？电压和电流怎么变化？涨知识

三相电：星接和三角形接法什么区别？电压和电流怎么变化？
涨知识
提起三相电源，相信大部分的电工师傅都很熟悉，都知道三相电源互为相差120度，三相电源的标志颜色黄绿红等等，这些都是关于三相电源的基础知识，也是电工入门的基础知识，老电工师傅都知道，三相电源并没有那么简单，有很多的知识点，例如:三相电源可以基本分为三角形接法和星形接法，三相电源的连接方式不同，那么对应的电压和电流的关系就不同，一般情况下，我们都是通过计算:相电压，相电流，线电压，线电流来反应三相电路的，连接方式不同，自然的电压和电流的计算方式也不相同，这是是三相电源的难点，更是很多电工初学者容易混乱的地方，今天我们就重点来看一下:三相电源的星形接法和三角形接法，重点来看一下:相电压和线电压，相电流和线电流如何计算？功率如何计算？。

三角形接法特点

三角形接法特点
三角形接法是三相电的一种接法，它将各相电源或负载依次首尾相连，并将每个相连的点引出作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。

三角形接法的特点如下：
1. 有助于提高电机功率，因为三角形接法的电机绕组承受的电压（380V）
是星形接法电机绕组承受电压（220V）的约倍，使得绕组承受的电压增大，从而提高了电机功率。

2. 缺点是启动电流大，绕组承受电压大，增大了绝缘等级。

同时，因为三角形接法的电机没有中性点，所以无法进行星-三角降压启动，否则会因相电
压不对称而烧坏电机。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电气专家。

为什么变压器采用星三角接法

主酿成什么高压侧要采纳三角接法高压侧采纳Y型接法?
解释1：
主变高压侧接成三角形是为了消除三次谐波.防止年夜量谐波向系统输送, 引起电网电压波形畸变.三次谐波的一个重要特点就是同相位, 它在三角形侧可以形成环流, 从而有效的削弱谐波向系统输送, 保证供电质量.还有零序电流也可以在三角形接线形成环流, 因为主变高压侧采纳中性点直接接地, 防止高压侧发生故障时, 零序电流窜入高压侧, 使上级电网零序呵护误举措.主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等.高压侧接三角型是因三角型有三次谐波衰减作用.
解释2：
在变压器中都希望原、副边有一侧接成三角形, 这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波, 防止发生畸变.而三角形联结的绕组在原边或在副边所起的作用是一样的.可是为了节省绝缘资料, 实际上总是高压侧采纳星形接法, 高压侧采纳三角形接法.
1、因为高压侧在一定线电压下, 其相电压仅为线电压的1/√3, 而绝缘通常按相电压设计, 所以用料较少.就是绝缘层不用包那么厚（否则, 圈数相同的情况下导线长度要增加）.相应的来说铁芯不用因为绕组体积而做的年夜一些.而且主系统为年夜电流接地系统, 也只能采纳高压侧星形接线方式.对三相变压器组的接线方式, 若采纳星/星接线可引起相电势的波形严重畸变, 有可能引起绝缘击穿高压侧Y接, 相电压较低, 可以降低为提高绝缘而付出的本钱；
2、高压侧角接, 相电流较低, 可以降低绕组截面积, 降低本钱；防三次谐波.低厂变高压侧接三角型就是为了防止三次谐波进入高压侧, 对用电设备的危害.。

为什么变压器采用星三角接法

主酿成什么高压侧要采纳三角接法高压侧采纳Y型接法?
解释1：
主变高压侧接成三角形是为了消除三次谐波.防止年夜量谐波向系统输送, 引起电网电压波形畸变.三次谐波的一个重要特点就是同相位, 它在三角形侧可以形成环流, 从而有效的削弱谐波向系统输送, 保证供电质量.还有零序电流也可以在三角形接线形成环流, 因为主变高压侧采纳中性点直接接地, 防止高压侧发生故障时, 零序电流窜入高压侧, 使上级电网零序呵护误举措.主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等.高压侧接三角型是因三角型有三次谐波衰减作用.
解释2：
在变压器中都希望原、副边有一侧接成三角形, 这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波, 防止发生畸变.而三角形联结的绕组在原边或在副边所起的作用是一样的.可是为了节省绝缘资料, 实际上总是高压侧采纳星形接法, 高压侧采纳三角形接法.
1、因为高压侧在一定线电压下, 其相电压仅为线电压的1/√3, 而绝缘通常按相电压设计, 所以用料较少.就是绝缘层不用包那么厚（否则, 圈数相同的情况下导线长度要增加）.相应的来说铁芯不用因为绕组体积而做的年夜一些.而且主系统为年夜电流接地系统, 也只能采纳高压侧星形接线方式.对三相变压器组的接线方式, 若采纳星/星接线可引起相电势的波形严重畸变, 有可能引起绝缘击穿高压侧Y接, 相电压较低, 可以降低为提高绝缘而付出的本钱；
2、高压侧角接, 相电流较低, 可以降低绕组截面积, 降低本钱；防三次谐波.低厂变高压侧接三角型就是为了防止三次谐波进入高压侧, 对用电设备的危害.。

为什么变压器采用星三角接法

主变成什么低压侧要采取三角接法高压侧采取Y型接法?
解释1：
主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，包管供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采取中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序呵护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：
在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以包管感应电势为正弦波，防止发生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘资料，实际上总是高压侧采取星形接法，低压侧采取三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不必包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

而且主系统为大电流接地系统，也只能采取高压侧星形接线方式。

对于三相变压器组的接线方式，若采取星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；
2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

为什么变压器采用星三角接法

主变成什么低压侧要采取三角接法高压侧采取Y型接法?
解释1：
主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，包管供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采取中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序呵护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：
在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以包管感应电势为正弦波，防止发生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘资料，实际上总是高压侧采取星形接法，低压侧采取三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不必包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

而且主系统为大电流接地系统，也只能采取高压侧星形接线方式。

对于三相变压器组的接线方式，若采取星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；
2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

为什么变压器采用星三角接法

主变成什么低压侧要采取三角接法高压侧采取Y型接法?
解释1：
主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，包管供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采取中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序呵护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：
在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以包管感应电势为正弦波，防止发生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘资料，实际上总是高压侧采取星形接法，低压侧采取三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不必包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

而且主系统为大电流接地系统，也只能采取高压侧星形接线方式。

对于三相变压器组的接线方式，若采取星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；
2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

变压器星三角接法特点

发电机为什么要接成星形？一是消除高次谐波；二是如果接成三角形的话，当内部故障或绕组接错造成三相不对称时会产生环流，将发电机烧毁。

高次谐波中最重要的成分是三次谐波，它是因为槽与槽之间磁场的间断分布产生的。

基波频率是50Hz，三次谐波频率是150Hz，基波的一个周期是三次谐波的三个周期，也就是说基波的360°相当于三次谐波的3x360°。

由于基波各相差120°相位，对于三次谐波来说是3x120°=360°，角度差360°就相当于没有相位差，他们是同方向的。

如果发电机接成三角形的话，就会产生环流，而接成星形则相互抵消。

主变低压侧为什么要采用三角接法？接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型，是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

另外，也给3次谐波构成回路，起到保护发电机的作用。

涨姿势～变压器“三角形接线”和“星形接线”

涨姿势～变压器“三角形接线”和“星形接线”常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。

Y（或y）为星形接线，D（或d）为三角形接线。

数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。

“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。

也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。

我国只采用“Y，y”和“Y，d”。

由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。

n表示中性点有引出线。

Yn0接线组别，UAB与uab相重合，时、分针都指在12上。

“12”在新的接线组别中，就以“0”表示。

（一）变压器接线组别变压器的极性标注采用减极性标注。

减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“·”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。

变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。

分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。

变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。

变压器角形与星形接法作用

变压器角形与星形接法作用变压器是一种常见的电力设备，它通过改变电压来实现电能的传递和转换。

而变压器的角形与星形接法则是变压器中常用的两种接线方式。

本文将对这两种接线方式的作用进行详细介绍。

角形接法是指变压器的两个线圈分别以角形的方式接线。

在角形接法中，一组线圈的两个端子分别与另一组线圈的两个端子相连接，形成一个环形电路。

通过改变主线圈和副线圈的匝数比，可以实现电压的升降。

具体来说，当主线圈匝数大于副线圈匝数时，称为升压变压器；当主线圈匝数小于副线圈匝数时，称为降压变压器。

角形接法的作用主要有以下几个方面。

首先，它可以实现电压的升降。

通过改变主副线圈的匝数比，可以将输入电压升高或降低到所需的输出电压。

这在电力传输和配电系统中非常重要，可以满足不同电器设备对电压的要求。

角形接法还可以实现电流的变化。

根据变压器的变比关系，输入电流与输出电流之间存在一定的关系。

当主线圈的匝数大于副线圈时，输出电流将小于输入电流。

而当主线圈的匝数小于副线圈时，输出电流将大于输入电流。

这种特性在电力系统中起到了很大的作用，可以使电流得到有效的控制和调节。

角形接法还可以实现电能的传递和转换。

在变压器中，主线圈和副线圈之间通过电磁感应实现能量的传递。

当主线圈中有电流通过时，将产生一个变化的磁场，进而感应出副线圈中的电动势。

通过这种方式，可以将电能从主线圈传递到副线圈，实现电能的转换和利用。

与角形接法相比，星形接法是一种将变压器的两个线圈分别以星形的方式接线的方法。

在星形接法中，一组线圈的一个端子连接在一起，形成一个公共节点，而另一组线圈的两个端子与外部电源或负载相连接。

星形接法的作用与角形接法类似，同样可以实现电压的升降和电流的变化，以及电能的传递和转换。

星形接法与角形接法的选择主要取决于具体的应用场景和要求。

在电力系统中，通常会根据负载的性质和电压的要求选择合适的接线方式。

一般来说，星形接法适用于对电压要求较高的负载，而角形接法适用于对电流要求较高的负载。

变电运行电机星三角接法要点

在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。

8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。

各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。

各相电压源的正极性端A 、B 、C 引出，以便与负载相连。

这就是星形连接方式，或称Y 形连接方式。

三相负载Z A 、Z B 、Z C 也是星形连接的。

各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。

各相负载的另一端A ’、B ’、C ’引出后与电源连接。

电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。

电源中点与负载中点的连线NN ’称为中线或零线。

具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。

’图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。

例如AN V、BN V、CN V为电源相电压，''A NV、''B N V、''C N V为负载相电压。

端线之间的电压称为线电压。

例如AB V 、BC V 、CA V 是电源的线电压，''A B V 、''B C V、''C A V是负载的线电压。

流过电源或负载各相的电流称为相电流。

流过各端线的电流称为线电流，流过中线的电流称为中线电流。

当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V V ⎫=-⎪⎪=-⎬⎪=-⎪⎭(8.5)如果相电压是三项对称的，即2BN AN V a V =，2CN BN V a V =，2AN CN V a V =则式(8.5)成为222303030AB AN AN AN BC BN BN BN CA CN CN CN V V a V V V V a V V V V a V V ⎫=-=⎪⎪=-=⎬⎪=-=⎪⎭(8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。
