为什么变压器采用星三角接法

三相电星形和三角形接法

三相电星形和三角形接法
三相电是现代工业生产中广泛应用的一种电源供应方式。

三相电有两种接法：星形和三角形接法。

下面我们来详细介绍这两种接法的特点和应用。

一、星形接法
星形接法也称为Y型接法，是将三个相位的电源的起始端都连接在一起，形成一个共同接点，称为中性点，另外一端分别接在三个负载上的一种接法。

特点：
1. 中性点接地，使系统稳定性高
2. 线电压（即相电压）高，适用于远距离输电
3. 负载不平衡时，会引起中性点电流过大，造成失衡及损坏
应用：
1. 低电压场合，例如低压配电，小功率电动机驱动；
2. 对于需要提供中性点和安全接地的场合特别适用，例如工控系统等。

二、三角形接法
三角形接法也称为Δ型接法，是将三个相位的电源的终止端相互连接
形成一个环，负载分别接在两个相位之间的一种接法。

特点：
1. 线电流（即相电流）高，适用于高功率负载
2. 线电压（即相电压）低，不适合远距离输电
3. 无中性点，不易平衡负载
应用：
1. 高电压高功率场合，例如高压变电站
2. 适用于对于负载变化幅度较小，相对平稳的场合
以上是星形和三角形接法的特点和应用，不同的场合需根据实际情况
进行选择。

变压器星三角原理

变压器星三角原理
变压器星三角原理主要涉及到变压器的两种连接方式：星形连接和三角形连接。

这两种连接方式的主要区别在于高压侧和低压侧各个相之间的电势差是否相等。

1. 星形连接：在星形连接方式下，三相变压器高压侧线圈的中心点（即零点）与接地相连，低压侧线圈则分别与负载相连。

因此，在星形连接方式下，每个相之间的电势差相等，且高压侧的线电压是低压侧线电压的根号3倍。

2. 三角形连接：在三角形连接方式下，每个线圈的一端通过一个相连接到下一个线圈的另一端，其中第一相从最后一相引出。

因此，在三角形连接方式下，每个相之间的电势差不相等，且高压侧的线电压等于低压侧的线电压。

星三角降压启动则是利用这两种连接方式的特性来实现降压启动的目的。

具体来说，就是把正常工作为三角形连接的绕组在启动时先连接成星型，启动完毕后再换接成三角形。

这样，在启动时，由于绕组上的电压降低，可以降低启动电流和启动时的电压冲击。

正常工作时，再换接成三角形，使得绕组上的电压恢复正常。

以上信息仅供参考，如有需要，建议您咨询专业技术人员。

变压器星三角接法特点

变压器星三角接法特点变压器的接法有很多种，其中常见的一种是星三角接法。

星三角接法是指变压器的高压绕组与低压绕组的接线方式，即高压绕组采用星型接线，低压绕组采用三角形接线。

星三角接法的特点如下：1.适用范围广：星三角接法适用于中小容量的变压器，通常适用于变压器的主变压器和配电变压器。

2.降低电流：采用星三角接法后，变压器的低压绕组电流要比星形接法小，这是因为星形接法下高压绕组的电流通过中性点分流到三个相线上，而三角形接法下低压绕组中的电流流经相线，所以三角接法可以降低低压绕组的电流。

3.提高效率：由于低压绕组电流减小，低压侧电阻损耗也减小，从而提高了变压器的效率。

这也是星三角接法广泛应用的一个重要原因之一、提高了变压器的效率，有助于减少能源消耗，降低变压器运行成本。

4.限制短路电流：星三角接法可以限制电网故障时的短路电流。

当电网发生短路时，星形接法下的高压绕组中的电流将通过中性点分流到低压绕组的三个相线上，从而增大短路电流。

而星三角接法下，高压绕组的电流只会流经变压器本身的三角形低压绕组，因此限制了短路电流的增大。

5.空载电流大：星三角接法下的变压器空载电流较大。

这是因为星形接法下高压绕组中的电流分流到低压绕组的三个相线上，即使在无负载情况下也会有一定的电流通过。

而在三角形接法下，三角形低压绕组的电流只有很小一部分流向高压绕组。

因此空载电流较大是星三角接法的一个缺点。

总结起来，星三角接法适用于中小容量的变压器，具有降低电流、提高效率、限制短路电流等特点。

然而，星三角接法的空载电流较大，需要特别注意选择适当的变压器容量和运行条件，以保证变压器正常运行。

变压器三角形接线和星形接线的区别

电路的三个线圈的电流输入端为首端，电流输出端为末端。

将三个末端连接到一起，另三个端头接入三相电源，称为星接。

将每个线圈的首端同另一个线圈的末端相连接，形成三个并联端子，将这三个端子接入三相电源为角接。

以电源380V为例
星形接法每相线圈承受220V，而三角形接法每相承受380V
星形接法类似于串联，三角形接法类似于并联
一般的电机4kw以下的用星形接法，上4kw用三角形接法
1、在三相变压器中，原、副边只要有一边接成三角形，就能保证主磁通和电势为正弦波。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压边采用星形接法，低压边采用三角形接法。

因为高压边在一定线电压下，其相电势仅为线电势的根号3分之一，而绝缘通常按相电势设计，所以用料较少。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

2、主变压器的接线方式采用△/Y，还有两个作用：（1）低压侧接成△，也就是发电机侧，有消除三次谐波的作用；（2）△/Y的接线方式在原来的差动保护回路中还有一个角度补偿的作用。

变压器绕组星角和角星的区别

变压器绕组星角和角星的区别摘要：一、引言二、变压器绕组星角和角星的概念解释三、星角和角星接线的区别四、星角和角星接线对电压的影响五、星角和角星接线在实际应用中的优缺点六、总结正文：一、引言在电力系统中，变压器是一种重要的设备，其绕组接线方式有星角和角星两种。

这两种接线方式在电力系统中有着广泛的应用，但很多人对它们的区别并不清楚。

本文将详细介绍星角和角星接线的区别，以及它们在实际应用中的优缺点。

二、变压器绕组星角和角星的概念解释1.星角接线：星角接线是指变压器的高压绕组和低压绕组分别采用星形和角形连接方式。

在这种接线方式下，高压绕组和低压绕组的相位差为30度。

2.角星接线：角星接线是指变压器的高压绕组和低压绕组均采用角形连接方式。

在这种接线方式下，高压绕组和低压绕组的相位差为0度。

三、星角和角星接线的区别1.星角接线：星角接线的高压绕组和低压绕组相位差为30度，适用于中小型变压器，接线简单，易于调试。

2.角星接线：角星接线的高压绕组和低压绕组相位差为0度，适用于大型变压器，电压波动较小。

四、星角和角星接线对电压的影响1.星角接线：由于高压绕组和低压绕组相位差为30度，因此在负载变化时，电压波动较大。

2.角星接线：由于高压绕组和低压绕组相位差为0度，电压波动较小。

五、星角和角星接线在实际应用中的优缺点1.星角接线：优点是接线简单，易于调试；缺点是电压波动较大，适用于中小型变压器。

2.角星接线：优点是电压波动较小，适用于大型变压器；缺点是接线复杂，调试困难。

六、总结变压器绕组星角和角星接线各有优缺点，具体选用哪种接线方式需根据实际应用场景和需求来决定。

变压器的星型接线原理

变压器的星型接线原理变压器是一种通过电磁感应原理来实现将交变电压升降传递的电气设备。

变压器的接线方式主要有两种，分别是星型接线和三角形接线。

本篇文章将详细介绍变压器的星型接线原理。

星型接线也被称为Y型接线，它是一种将变压器的三个相绕组分别连接在一起的接线方式。

在星型接线中，每个相绕组的一个相端连接在一起，形成一个共点，而另一个相端则分别连接到电源和负载。

如下图所示，变压器的三个相绕组分别为A、B、C。

它们的一个相端（A1、B1、C1）连接在一起，形成一个共点N，作为中性点；而另一个相端（A2、B2、C2）则分别连接到电源和负载。

____________ ____________A1 A2 B1 B2\ \__________/ / \ \__________/ /\____________/ \____________/N C1在星型接线中，共点N作为变压器的中性点，常用于限制电流。

在许多情况下，中性点会连接到地，形成星-地接线方式。

星-地接线方式可以提供额外的保护，降低接地故障的风险，提高系统的可靠性。

星型接线的主要特点和优势如下：1. 低电压接线。

星型接线实际上是将变压器的高电压绕组和低电压绕组相连，从而实现变换电压。

在星型接线中，高电压绕组的相端与低电压绕组的一个相端连接在一起，共同使用这个相点。

由于低电压绕组的电流较大，其相端连接到负载，而高电压绕组的相端连接到电源。

2. 等值阻抗。

在星型接线中，变压器的三个相绕组对称连接在一起，使得三个相绕组之间的阻抗相等，实现了等值阻抗的条件。

这有助于在三相系统中保持相电流的平衡分配，减少绕组过热和影响系统运行的不平衡现象。

3. 中性点的引出。

星型接线使得变压器的中性点N直接引出，方便测量和连接。

在中性点引出的同时，也为接地提供了便捷的条件。

4. 可调整中性点电压。

星型接线中，中性点N连接在低电压绕组上，使得可以通过连接或断开中性点的方法实现对中性点电压的调整。

星型和三角形接法绕组对地电压

星型和三角形接法绕组对地电压
星型和三角形接法是电力系统中常见的绕组连接方式，用于变压器和发电机等设备中。

它们在电压转换和能量传递中起着重要作用。

下面将分别对星型和三角形接法进行详细描述。

星型接法是一种常见的绕组连接方式，其中三个相邻的绕组分别与其他两个绕组相连接，形成一个星型的结构。

这种连接方式常用于低电压绕组，其特点是电压相对较低，电流较大。

星型接法使得电流在三个绕组之间均匀分配，从而减小了电流的不平衡度。

此外，星型接法还具有电压稳定性好、故障容忍度高等优点。

三角形接法是另一种常见的绕组连接方式，其中每个绕组的一个端点与相邻绕组的另一个端点相连，形成一个闭合的三角形。

这种连接方式常用于高电压绕组，其特点是电压相对较高，电流较小。

三角形接法使得电流在闭合的三角形中循环流动，从而减小了电流的损耗和能量的浪费。

此外，三角形接法还具有电压传递效率高、输出电压波动小等优点。

星型和三角形接法在电力系统中具有各自的优势和适用范围。

它们能够满足不同电压等级和功率需求下的电能转换和传递要求。

在实际应用中，根据具体情况选择合适的绕组连接方式非常重要，以确保电力系统的安全稳定运行。

变压器角形接法

变压器的角形接法有三种常见的方式，分别是星形接法（Y型接法）、三角形接法（Δ型接法）和Zigzag接法。

1. 星形接法（Y型接法）：
-在星形接法中，每个相线圈的一端连接在一起形成星点，称为中性点（N），而另一端则连接到相应的电源或负载。

-这种接法通常用于配电系统中的低压侧，其中三个相线圈的中性点连接到地点或接地电路上。

-星形接法具有以下优点：可提供对称和均衡的电压输出，使得电力系统中的不平衡负载能够得到较好的处理。

2. 三角形接法（Δ型接法）：
-在三角形接法中，每个相线圈的一端直接连接到相邻相线圈的另一端，形成一个封闭的三角形回路。

-这种接法通常用于高压侧或电力传输中，可以承受较大的电流和功率。

-三角形接法具有以下优点：可以提供较高的电压输出，适用于长距离的电力传输，并且可以承受较大的负载。

3. Zigzag接法：
-Zigzag接法是一种特殊的接法，它将每个相线圈的两端交叉连接，形成一个Z字形的回路。

-这种接法通常用于提供对称和均衡的低压或中压输出，并且可以有效地抑制谐波电流。

- Zigzag接法还可用于实现零序电流的传输和处理。

这些角形接法在不同的应用中具有不同的优势和适用性，根据具体的电力系统需求和设计要求选择合适的接法。

1。

为什么变压器采用星三角接法修订稿

为什么变压器采用星三角接法WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1：主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y 接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

变压器星界和三角形接法

变压器星界和三角形接法变压器是电力系统中常见的电气设备，用于改变交流电的电压和电流。

在实际应用中，变压器的接法有很多种，其中比较常见的是星形接法和三角形接法。

本文将探讨变压器星界和三角形接法的特点、优缺点以及适用场景。

一、星形接法星形接法也叫Y型接法，是指变压器的每个绕组分别与另外两个绕组的一个端点相连，形成一个类似于“星型”的连接方式。

星形接法的特点如下：1. 输出电压相对稳定：星形接法使得供电端的电压相对于每个绕组的中性点比较稳定，能够保持较为恒定的输出电压。

2. 适用于无中性线供电：星形接法可以在无中性线供电的情况下正常运行，因为中性点不需要与地相连。

3. 抗冲击性强：星形接法可以较好地承受电气冲击，对于电压波动和短路情况有较好的保护作用。

4. 降低谐波电流：星形接法能够减少谐波电流的产生，减少系统中谐波对其他设备的影响。

二、三角形接法三角形接法也叫△型接法，是指变压器的每个绕组首尾相连，形成一个类似于“三角形”的连接方式。

三角形接法的特点如下：1. 输入电流较小：三角形接法相对于星形接法来说，输入电流较小，可以降低系统的短路容量要求。

2. 适用于有中性线供电：三角形接法需要中性点与地相连，在有中性线供电的情况下能够正常运行。

3. 输出电压较低：三角形接法使得输出电压相对较低，适用于一些对电压要求不高的场合。

4. 不适用于无中性线供电：由于三角形接法需要中性点与地相连，如果供电端无中性线，则无法正常运行。

三、星三角形接法星三角形接法是将星形接法与三角形接法结合起来的一种接法方式，常用于中小型变压器电力系统。

其特点如下：1. 节约材料和成本：星三角形接法利用了星形接法和三角形接法各自的优势，在满足要求的情况下节约了电缆等材料的使用，降低了成本。

2. 适用于中小型负载：相对较小的变压器和负载情况下，星三角形接法能够满足系统的需求，并提供较稳定的输出电压。

在选择变压器接法时，需要综合考虑供电源的类型、系统的负载情况以及电压要求等因素。

变压器为什么高压侧是星型,低压侧为什么是三角形。

变压器为什么高压侧是星型，低压侧为什么是三角形。

变压器并不都是高压侧为星型，而低压侧为三角形接线，根据需要，可以是各种方案配合的。

由于变压器所带的负荷原因，会产生三次及三次倍数的正弦波电流，这个高谐波电流的特点是三相电流向一个方向流动，如果变压器内有一个绕组是三角形接线，那么此电流会在三角形绕组内部形成环流，从而消耗而不影响外部电源。

如果变压器都是星型接线绕组，那么这个电流会反馈到变压器高压电源侧，影响电源的质量，而这个电流形成的磁通会由于变压器没有三次谐波磁通回路，造成变压器外壳发热等等。

所以，除非特殊需要，变压器中都希望有一个绕组是三角形接线方式，如果由于接线组别的关系，无法设置三角形绕组，也有在变压器内部专门设置一个内部用的三角形绕组，对外不供电，专门提供三次谐波磁通回路。

高压星接带中性点低压角接，高低压的相位差为30度。

Y代表星接，N代表中性点，D代表角接，11相位差。

很好理解，比如Dyn11。

Yd11 Yyn0用于国内变压器的高压绕组一般联成Y接法，中压绕组与低压绕组的接法要视系统情况而决定。

所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。

如低压系配电系统，则可根据标准规定决定。

高压绕组常联成Y接法是由于相电压可等于线电压的57.7％，每匝电压可低些。

1).国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。

当三相三铁心柱铁心结构时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。

500/220/LVkV—YN，yn0，yn0或YN，yn0，d11220/110/LVkV—YN，yn0，yn0或YN，yn0，d11330/220/LVkV—YN，yn0，yn0或YN，yn0，d11330/110/LVkV—YN，yn0，yn0或YN，yn0，d112).国内60与35kV的输电系统电压有二种不同相位角。

变压器角形与星形接法作用

变压器角形与星形接法作用变压器是一种常见的电力设备，它通过改变电压来实现电能的传递和转换。

而变压器的角形与星形接法则是变压器中常用的两种接线方式。

本文将对这两种接线方式的作用进行详细介绍。

角形接法是指变压器的两个线圈分别以角形的方式接线。

在角形接法中，一组线圈的两个端子分别与另一组线圈的两个端子相连接，形成一个环形电路。

通过改变主线圈和副线圈的匝数比，可以实现电压的升降。

具体来说，当主线圈匝数大于副线圈匝数时，称为升压变压器；当主线圈匝数小于副线圈匝数时，称为降压变压器。

角形接法的作用主要有以下几个方面。

首先，它可以实现电压的升降。

通过改变主副线圈的匝数比，可以将输入电压升高或降低到所需的输出电压。

这在电力传输和配电系统中非常重要，可以满足不同电器设备对电压的要求。

角形接法还可以实现电流的变化。

根据变压器的变比关系，输入电流与输出电流之间存在一定的关系。

当主线圈的匝数大于副线圈时，输出电流将小于输入电流。

而当主线圈的匝数小于副线圈时，输出电流将大于输入电流。

这种特性在电力系统中起到了很大的作用，可以使电流得到有效的控制和调节。

角形接法还可以实现电能的传递和转换。

在变压器中，主线圈和副线圈之间通过电磁感应实现能量的传递。

当主线圈中有电流通过时，将产生一个变化的磁场，进而感应出副线圈中的电动势。

通过这种方式，可以将电能从主线圈传递到副线圈，实现电能的转换和利用。

与角形接法相比，星形接法是一种将变压器的两个线圈分别以星形的方式接线的方法。

在星形接法中，一组线圈的一个端子连接在一起，形成一个公共节点，而另一组线圈的两个端子与外部电源或负载相连接。

星形接法的作用与角形接法类似，同样可以实现电压的升降和电流的变化，以及电能的传递和转换。

星形接法与角形接法的选择主要取决于具体的应用场景和要求。

在电力系统中，通常会根据负载的性质和电压的要求选择合适的接线方式。

一般来说，星形接法适用于对电压要求较高的负载，而角形接法适用于对电流要求较高的负载。

变压器星形接法和三角形接法

变压器星形接法和三角形接法变压器的星形接法和三角形接法可是电气工程中两个大佬！首先啊，星形接法就像大家庭，大家围在一起，共同分享。

它的好处就是能平衡负载，避免电流不均匀。

听起来不错吧？你只要想象一下，家里的每个人都能和谐相处，不吵架，那气氛得多好！就像过年，大家围坐在一起，吃着饺子，聊着家常，特别温暖。

星形接法在需要高效电压的地方可得心应手，像个超级英雄，随叫随到。

不过，三角形接法可不甘示弱。

这家伙就像个勇猛的战士，干劲十足，适合大功率的场合。

负载也不怕，因为它能应付各种情况。

想象一下，朋友聚会时，三角形就像那个总是带来饮料的小伙伴，永远能让大家痛痛快快！而且啊，三角形的接法能提供更高的功率，简直就是让电力充沛，电流如水般流淌。

无论是玩电动游戏还是看电影，它都能给你带来极致的体验。

可能你会问，星形和三角形到底哪个更好呢？哈哈，这就像问“吃冰淇淋还是蛋糕”，这得看你当时的心情。

星形接法适合需要稳定电压的地方，像家里的电器。

而三角形接法更适合工业设备，那里可是各种机器轰鸣，热闹得很。

每种接法都有自己的绝活，真是“各有千秋”，没谁比谁更好。

不过，有个小插曲是，星形接法的接线比较简单，像搭积木一样，让人轻松上手。

而三角形接法呢？虽然操作稍微复杂点，但一旦掌握，那效率简直让人惊叹，像是开了挂的游戏角色，什么都能干得动！所以，学会了这两种接法，可是你在电气世界中的“通行证”啊。

大家在使用这两种接法时，注意安全哦。

电力可是个调皮的家伙，使用不当就会“变脸”。

你想象一下，开着车却忘了系安全带，结果就惨了！所以，了解清楚每种接法的特性，再结合实际情况，才是聪明之举。

安全第一，才是王道！变压器的星形接法和三角形接法就像两位性格迥异的朋友，各自有各自的魅力。

星形接法温文尔雅，三角形接法则英勇果敢。

无论选择哪一种，掌握了它们，你就能在电气的世界里游刃有余。

就像人生一样，找到适合自己的道路，才能走得更远。

希望你也能像这两个接法一样，找到自己的闪光点，活出精彩！。

变压器延边三角形接法原理

变压器延边三角形接法原理
变压器的三角形接法是一种常见的电力传输方式，通过将变压器的三相绕组连接成一个三角形，可以实现电力传输的高效率和稳定性。

具体来说，三角形接法原理是将变压器的三个相绕组分别连接起来，形成一个三角形电路。

在这个电路中，每个相绕组都承担着一定的负载，通过相互作用，可以实现电力传输的稳定性和高效率。

此外，三角形接法还可以有效地降低电流峰值，提高变压器的寿命和稳定性。

总之，变压器的三角形接法原理是一种重要的电力传输方式，具有广泛的应用前景和重要的实际意义。

- 1 -。

变压器为什么高压侧是星型,低压侧为什么是三角形。

变压器为什么高压侧是星型，低压侧为什么是三角形。

变压器并不都是高压侧为星型，而低压侧为三角形接线，根据需要，可以是各种方案配合的。

由于变压器所带的负荷原因，会产生三次及三次倍数的正弦波电流，这个高谐波电流的特点是三相电流向一个方向流动，如果变压器内有一个绕组是三角形接线，那么此电流会在三角形绕组内部形成环流，从而消耗而不影响外部电源。

如果变压器都是星型接线绕组，那么这个电流会反馈到变压器高压电源侧，影响电源的质量，而这个电流形成的磁通会由于变压器没有三次谐波磁通回路，造成变压器外壳发热等等。

所以，除非特殊需要，变压器中都希望有一个绕组是三角形接线方式，如果由于接线组别的关系，无法设置三角形绕组，也有在变压器内部专门设置一个内部用的三角形绕组，对外不供电，专门提供三次谐波磁通回路。

高压星接带中性点低压角接，高低压的相位差为30度。

Y代表星接，N代表中性点，D代表角接，11相位差。

很好理解，比如Dyn11。

Yd11 Yyn0用于国内变压器的高压绕组一般联成Y接法，中压绕组与低压绕组的接法要视系统情况而决定。

所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系。

如低压系配电系统，则可根据标准规定决定。

高压绕组常联成Y接法是由于相电压可等于线电压的57.7％，每匝电压可低些。

1).国内的500、330、220与110kV的输电系统的电压相量都是同相位的，所以，对下列电压比的三相三绕组或三相自耦变压器，高压与中压绕组都要用星形接法。

当三相三铁心柱铁心结构时，低压绕组也可采用星形接法或角形接法，它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角。

500/220/LVkV—YN，yn0，yn0或YN，yn0，d11220/110/LVkV—YN，yn0，yn0或YN，yn0，d11330/220/LVkV—YN，yn0，yn0或YN，yn0，d11330/110/LVkV—YN，yn0，yn0或YN，yn0，d112).国内60与35kV的输电系统电压有二种不同相位角。

为什么变压器采用星三角接法

三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法解释1：主变低压侧接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2：在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以保证感应电势为正弦波，避免产生畸变。

而三角形联结的绕组在原边或在副边所起的作用是一样的。

但是为了节省绝缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。

1、因为高压侧在一定线电压下，其相电压仅为线电压的1/√3，而绝缘通常按相电压设计，所以用料较少。

就是绝缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。

相应的来说铁芯不必因为绕组体积而做的大一些。

并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。

对于三相变压器组的接线方式，若采用星/星接线可引起相电势的波形严重畸变，有可能引起绝缘击穿高压侧Y接，相电压较低，可以降低为提高绝缘而付出的成本；2、低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

3、励磁变高压侧接成Y型，低压侧接成三角形，原因：高压侧电压为发电机出口电压，励磁变高压侧绕组接成Y型，相电压为线电压的1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形：励磁变低压侧一般电压较低，大多不超过1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。

三角形接法的作用

三角形接法的作用主变为什么低压侧要采用三角接法高压侧采用Y型接法?解释1上级电网零序保护误动作。

主变高压侧接星型是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

解释2在变压器中都希望原、副边有一侧接成三低压侧采用三角形接法。

11/√3采用星/Y2电设备的危害。

3、励磁变高压侧接成YY1/√31000V1/√33次谐波基波频率是50Hz150Hz是说基波的360°相当于三次谐波的3x360°。

由于基波各相差120来说是3x120°=360360一是消除高次谐波；二是如果接成三角形的话，当内部故障或绕组接错造成三相不对称时会产生环流，将发电机烧毁。

高次谐波中最重要的成分是三次谐波，它是因为槽与槽之间磁场的间断分布产生的。

基波频率是50Hz，三次谐波频率是150Hz，基波的一个周期是三次谐波的三个周期，也就是说基波的360°相当于三次谐波的3x360°。

由于基波各相差120°相位，对于三次谐波来说是3x120°=360°，角度差360°就相当于没有相位差，他们是同方向的。

如果发电机接成三角形的话，就会产生环流，而接成星形则相互抵消。

主变低压侧为什么要采用三角接法？接成三角形是为了消除三次谐波。

防止大量谐波向系统输送，引起电网电压波形畸变。

三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，保证供电质量。

还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，防止低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。

主变高压侧接星型，是为了降低线路的损耗和减小线路的电流及减少有色金属和提高中性点接地等。

低压侧接三角型是因三角型有三次谐波衰减作用。

低厂变高压侧接三角型就是为了防止三次谐波进入低压侧，对用电设备的危害。

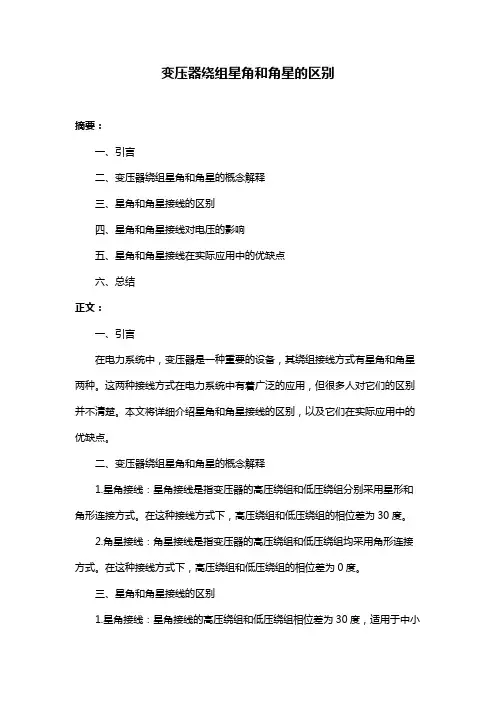

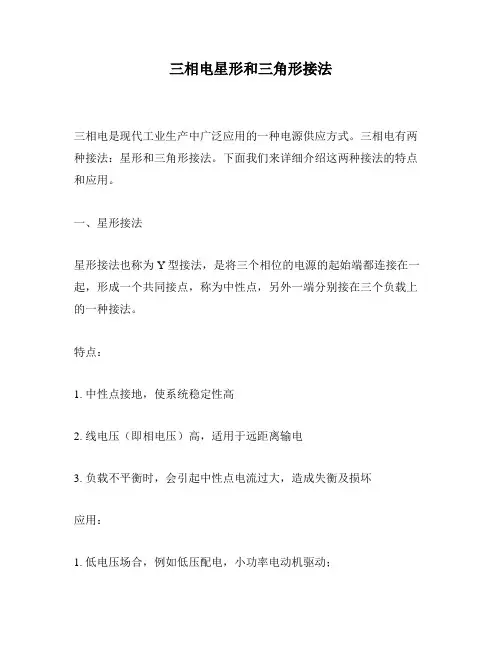

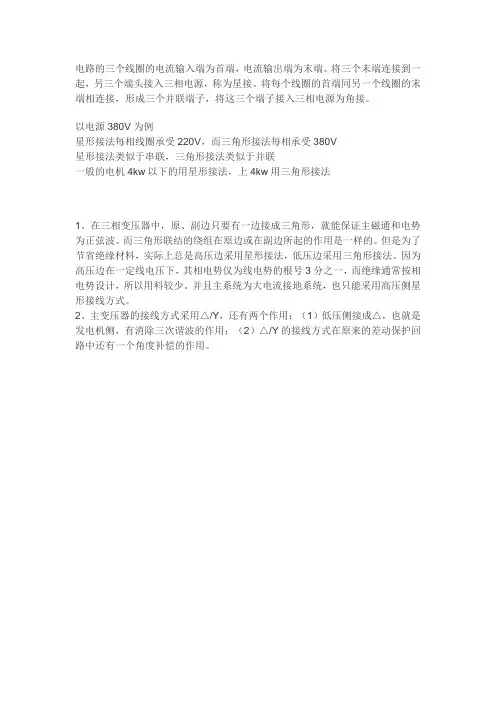

变压器三角形接法和星形接法有什么区别

变压器三角形接法和星形接法有什么区别
变压器三角形接法和星形接法有什么区别
D-D;Y-Y;D-Y;Y-D这四种变压器用于什么场合有什么不同吗
另外比如一个Y-Y变压器下级再接一个D-Y变压器，那么Y-Y的n线能不能和下级的D-Y变压器的n线接到一起好像不对吧，该怎么处理这种情况？
Y型因为有中性点可以接地所以多用于为高压侧提供接地，也就是说：
Y-D 一般做降压变压器，
D-Y 一般做升压变压器，但是事实上很多配电变压器（属于降压变压器）也采用D-Y接法，只是接地测变成了低压侧而已。

D-D的好处是在其中一组坏的情况下，可以将这组移去检修而保持另两足继续工作只是容量变为原来的58%， Y-Y一般不采用，因为它没有谐波通路，会使变压器输出产生很大的畸变。

对于两级变压器的问题，比方说你们办公楼会有一个10/的变压器供电，它的Y测中性点是接地的，但是你需要将400V或者380V的电压变换成110V供给你的特殊设备，
那么这个小变压器事实上的n线就是通过上一级的变压器n 线而较终接地的。
