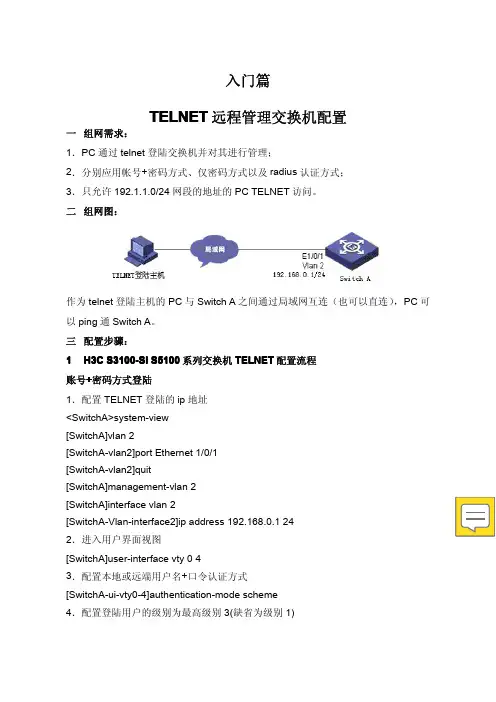

华为交换机配置教程(从入门开始)-华为交换机详细教程
入门篇TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。
二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan2[SwitchA-vlan2]port Ethernet1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan2[SwitchA]interface vlan2[SwitchA-Vlan-interface2]ip address192.168.0.1242．进入用户界面视图[SwitchA]user-interface vty043．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication192.168.0.3118126．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source192.1.1.00.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty04[SwitchA-ui-vty0-4]acl2000inbound3．补充说明：�TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；�TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。
HC交换机配置
H C交换机配置文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）1、w i n7通过超级终端进入H3C交换机，端口设置需要修改2、输入sys进入配置模式3、进入24端口（在输入命令时按Tab键会智能补全命令）[H3C]interface GigabitEthernet 1/0/244、设置24端口为trunk口[H3C- GigabitEthernet 1/0/24]port link-type trunk[H3C- GigabitEthernet 1/0/24]port trunk permit vlan all[H3C- GigabitEthernet 1/0/24]quit5、进入端口1，设置端口1为vlan101[H3C]interface GigabitEthernet 1/0/1[H3C- GigabitEthernet 1/0/1]port access vlan 101[H3C- GigabitEthernet 1/0/1]quit6、进入端口2，设置端口2为vlan102[H3C]interface GigabitEthernet 1/0/2[H3C- GigabitEthernet 1/0/1]port access vlan 102[H3C- GigabitEthernet 1/0/1]quit7、进入端口3，设置端口3为vlan103[H3C]interface GigabitEthernet 1/0/3[H3C- GigabitEthernet 1/0/1]port access vlan 103[H3C- GigabitEthernet 1/0/1]quit8、进入端口4，设置端口4为vlan104[H3C]interface GigabitEthernet 1/0/4[H3C- GigabitEthernet 1/0/1]port access vlan 104[H3C- GigabitEthernet 1/0/1]quit9、输入save保存配置10、进入vlan101，设置端口9-16为vlan101（给vlan批量添加端口）[H3C]vlan 101[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16[H3C-vlan101]quit11、进入vlan102，设置端口17-20为端口102（给vlan批量添加端口）[H3C]vlan 101[H3C-vlan101] port GigabitEthernet 1/0/9 to GigabitEthernet 1/0/16[H3C-vlan101]quitH3C交换机恢复出厂设置第三步：再输入命令“reboot” ,会提示是否重启设备，按“Y”。
零基础设置华为交换机
零基础设置华为交换机前期准备：1.console线(淘宝有售15元)/doc/8a11994399.html,B-SER驱动（转换线驱动）3.工具软件：SecureCRT（有64位绿色版）4.汇聚层电口设置：交换机为：华为S5710 汇聚层一共有三个VLAN: 50 51 105.任务：建立一个VLAN105，并把40-44端口放到VLAN105里＃//为回车Sys //进入可设置状态。
#vlan batch 105 //在交换机中加入一个新的vlan名字叫105. # interface Vlanif105 //进入叫105的vlan开始设置ip address 192.168.105.253 255.255.255.0 //设置VLAN的IP 和子网[（如修改ip为100输入:#interface Vlanif105undo ip addip address 192.168.100.253 255.255.255.0#）就改好了。
]#interface GigabitEthernet0/0/40 //加入电口40端口进入到VLAN 105里port link-type access //格式access才能放到VLAN里port default vlan 105#interface GigabitEthernet0/0/41 //加入电口41端口进入到VLAN 105里port link-type accessport default vlan 105#interface GigabitEthernet0/0/42 //加入电口42端口进入到VLAN 105里port link-type accessport default vlan 105#interface GigabitEthernet0/0/43 //加入电口43端口进入到VLAN 105里port link-type accessport default vlan 105#interface GigabitEthernet0/0/44 //加入电口44端口进入到VLAN 105里port link-type accessport default vlan 105＃Quite //退出＃Quite //再退出＃Save //保存设置＃Yes //选择Y，确定保存汇聚层光口设置：任务：把VLAN105放入光口3，4号光口，并让他们互联。
HC完全配置手册精编
02-登录交换机配置目录1登录以太网交换机1.1登录以太网交换机方法简介1.2用户界面简介1.2.1交换机支持的用户界面1.2.2用户与用户界面的关系1.2.3交换机用户界面编号1.2.4用户界面公共配置2通过Console口进行本地登录2.1通过Console口进行本地登录简介2.2通过Console口登录交换机的配置环境搭建2.3配置Console口登录方式的公共属性2.4Console口登录配置任务简介2.5认证方式为None时Console口登录方式的配置2.5.1配置过程2.5.2配置举例2.6认证方式为Password时Console口登录方式的配置2.6.1配置过程2.6.2配置举例2.7认证方式为Scheme时Console口登录方式的配置2.7.1配置过程2.7.2配置举例3通过Telnet/SSH进行远程登录3.1通过Telnet进行远程登录3.1.1通过Telnet登录简介配置环境搭建3.1.3配置Telnet登录方式的公共属性登录配置任务简介3.1.5认证方式为None时Telnet登录方式的配置3.1.6认证方式为Password时Telnet登录方式的配置3.1.7认证方式为Scheme时Telnet登录方式的配置3.2通过SSH进行登录3.2.1通过SSH进行登录简介3.2.2通过SSH进行登录配置4通过Web网管登录4.1通过Web网管登录简介4.2通过Web网管登录配置4.3Web用户显示4.4通过Web网管登录举例5通过NMS登录5.1通过NMS登录简介5.2通过NMS方式登录组网结构6Telnet业务报文指定源IP6.1Telnet业务报文指定源IP简介6.2配置Telnet业务报文指定源IP6.3配置Telnet业务报文指定源IP显示7对登录用户的控制7.1对登录用户的控制简介7.2配置对Telnet的控制7.2.1配置准备7.2.2通过源IP对Telnet进行控制7.2.3通过源IP、目的IP对Telnet进行控制7.2.4通过源MAC地址对Telnet进行控制7.2.5配置举例7.3通过源IP对网管用户进行控制7.3.1配置准备7.3.2通过源IP对网管用户进行控制7.3.3配置举例7.4通过源IP对Web用户进行控制7.4.1配置准备7.4.2通过源IP对Web用户进行控制7.4.3强制在线Web用户下线7.4.4配置举例1登录以太网交换机1.1登录以太网交换机方法简介用户可以通过以下几种方式登录以太网交换机：通过Console口进行本地登录通过Telnet或SSH进行远程登录通过Web网管登录通过NMS登录1.2用户界面简介1.2.1交换机支持的用户界面在S5120-SI系列以太网交换机中，AUX口（Auxiliaryport，辅助端口）和Console 口是同一个端口，以下称为Console口，与其对应的用户界面类型只有AUX用户界面类型。
HC路由器配置命令定稿版
H C路由器配置命令精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】H3C路由器配置命令一、路由器基本配置命令1、system-view 进入系统视图模式2、sysname R1 为设备命名为R3、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2配置默认的路由基本配置案例[Quidway]display version 显示版本信息[Quidway]display current-configuration 显示当前配置[Quidway]display interfaces 显示接口信息[Quidway]display ip route 显示路由信息[Quidway]sysname aabbcc 更改主机名[Quidway]super passwrod 123456 设置口令[Quidway]interface serial0 进入接口[Quidway-serial0]ip address <ip><mask>[Quidway-serial0]undo shutdown 激活端口[Quidway]link-protocol hdlc 绑定hdlc协议[Quidway]user-interface vty 0 4[Quidway-ui-vty0-4]authentication-mode password [Quidway-ui-vty0-4]set authentication-mode password simple 2 [Quidway-ui-vty0-4]user privilege level 3[Quidway-ui-vty0-4]quit[Quidway]debugging hdlc all serial0 显示所有信息[Quidway]debugging hdlc event serial0 调试事件信息[Quidway]debugging hdlc packet serial0 显示包的信息静态路由配置案例：[Quidway]ip route-static <ip><mask>{interface number|nexthop}[value][reject|blackhole] 例如：[Quidway]ip route-static 129.1.0.0 16 10.0.0.[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.[Quidway]ip route-static 129.1.0.0 16 Serial[Quidway]ip route-static 0.0.0.0 0.0.0.0?10.0.0.动态路由配置案例（RIP）：[Quidway]rip[Quidway]rip work[Quidway]rip input[Quidway]rip output[Quidway-rip]network 1.0.0.0 ;可以all[Quidway-rip]network 2.0.0.0[Quidway-rip]peer ip-address[Quidway-rip]summary[Quidway]rip version[Quidway]rip version 2 multicast[Quidway-Ethernet0]rip split-horizon ;水平分隔动态路由配置案例（OSPF）：[Quidway]router id A.B.C.D 配置路由器的ID [Quidway]ospf enable 启动OSPF协议[Quidway-ospf]import-route direct 引入直联路由[Quidway-Serial0]ospf enable area <area_id> 配置OSPF区域标准访问列表命令格式如下：acl <acl-number> [match-order config|auto] 默认前者顺序匹配。
如何初始化配置HC交换机
如何初始化配置H C交
换机
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
如何初始化配置H3C交换机
配置了一批H3C3100交换机。
现将配置过程中的方法总结下
1、连接配置电缆
将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上；
将配置电缆的RJ-45的一端连到交换机的Console口上。
2、设置终端参数
打开PC，并在PC上运行终端仿真程序（如超级终端）
设置终端参数（以WindowsXP的超级终端为例）
2.2.1参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无
2.2.2在超级终端属性对话框中选择【文件/属性】菜单项，进入属性窗口。
点击属性窗口中的“设置”页签，进入属性设置窗口，在其中选择终端仿真为VT100，选择完成后，单击<确定>按钮。
3、起动交换机
接通交换机电源，起动交换机。
4、设置交换机名称
<H3C>system-view?0.0.0设置为网关路由地址
注：修改、替换网关路由，需首先用undo命令删除原来的路由
[h3c-3100]0.0.0/删除原有路由
[h3c-3100]0.0.0Pleasewait......Configurationinthedeviceiscleared. <H3C>reboot
,[Y/N]Y//提示是否重启设备,按Y将重新启动
【提示】擦除配置文件后，必须要重启设备后才能恢复到出厂设置。
HC交换机配置命令详解完整版
H C交换机配置命令详解集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]displaycurrent-configuration?;显示当前生效的配置[Quidway]displaysaved-configuration?；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>resetsaved-configuration?；檫除旧的配置文件<Quidway>reboot?；交换机重启<Quidway>displayversion?；显示系统版本信息2、基本配置[Quidway]superpassword?；修改特权用户密码[Quidway]sysname；交换机命名[Quidway]interfaceethernet0/1?；进入接口视图[Quidway]interfacevlanx?；进入接口视图[Quidway-Vlan-interfacex]ipaddress；配置VLAN的IP地址[Quidway]iproute-static；静态路由＝网关3、telnet配置[Quidway]user-interfacevty04?；进入虚拟终端[S3026-ui-vty0-4]authentication-modepassword?；设置口令模式[S3026-ui-vty0-4]setauthentication-modepasswordsimple222?；设置口令[S3026-ui-vty0-4]userprivilegelevel3?；用户级别4、端口配置[Quidway-Ethernet0/1]duplex{half|full|auto}；配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto}；配置端口工作速率[Quidway-Ethernet0/1]flow-control?；配置端口流控[Quidway-Ethernet0/1]mdi{across|auto|normal}；配置端口平接扭接[Quidway-Ethernet0/1]portlink-type{trunk|access|hybrid}；设置端口工作模式[Quidway-Ethernet0/1]undoshutdown?；激活端口[Quidway-Ethernet0/2]quit?；退出系统视图5、链路聚合配置[DeviceA]link-aggregationgroup1modemanual?；创建手工聚合组1[DeviceA]interfaceethernet1/0/1?；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1]portlink-aggregationgroup1[DeviceA-Ethernet1/0/1]interfaceethernet1/0/2?；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/2]portlink-aggregationgroup1[DeviceA]link-aggregationgroup1service-typetunnel?#在手工聚合组的基础上创建Tunnel业务环回组。
HC交换机基础配置命令
一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1 [H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省) [H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。
HC交换机配置端口镜像定稿版
H C交换机配置端口镜像精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】要求：将端口23的数据被端口10监控的到，也就是说 23口是被镜像，端口10是镜像端口！配置步骤：1：登录到交换机（这里我们采用telnet 方式）2：输入密码3：显示现实系统信息<SWname> sys # SWname 为交换机名称下同password: 输入密码Enter system view, returntouser view with Ctrl+Z.[SWname]monitor-port g0/10 #设置镜像端口即监控端口 10 为交换机端口编号[SWname]mirroring-port g0/23 #设置被镜像端口即被监控端口 23 为交换机端口编号，如果需要多个连续的端口的命令式 mirroring-port g0/3 to mirroring-port g0/22?即为被监控端口为编号3-22口，可自行掌握，取消取出被监控端口的方法为 undo mirroring-portg0/XXX[SWname]dis mir # 显示所有端口镜像信息Monitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/23[SWname]q # 推出端口镜像设置[SWname]save # 将配置后的信息保存This will save the configuration in the EEPROM memoryAre you sure[Y/N]y #提示确认是否要保存输入 Y 或者是NNow saving current configuration to EEPROM memoryPlease wait for a while...Current configuration saved to EEPROM memory successfully #保存完毕以上部分注释：红色部分为用户输入,蓝色部分为注释,黑色为交换机显示内容.以上是标准命令及步骤！希望可以帮助到你！下面我粘贴我的实际操作过程，将除了 1,2,9,10,23,24 之外的端口全部镜像到端口10上面！[H3C_S5024P]syspassword:Enter system view, return to user view with Ctrl+Z.[H3C_S5024P]monitor-port g0/10Succeed! the monitor port has been specified to be Trunk port and the pvid changed.[H3C_S5024P]mirroring-port g0/3 to g0/8[H3C_S5024P]dis mirMonitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/3 GigabitEthernet0/4 GigabitEthernet0/5GigabitEthernet0/6 GigabitEthernet0/7 GigabitEthernet0/8[H3C_S5024P]mirroring-port g0/11 to g0/22[H3C_S5024P]dis mirMonitor-port:GigabitEthernet0/10Mirroring-port:GigabitEthernet0/3 GigabitEthernet0/4 GigabitEthernet0/5GigabitEthernet0/6 GigabitEthernet0/7 GigabitEthernet0/8GigabitEthernet0/11 GigabitEthernet0/12 GigabitEthernet0/13 GigabitEthernet0/14 GigabitEthernet0/15 GigabitEthernet0/16 GigabitEthernet0/17 GigabitEthernet0/18 GigabitEthernet0/19 GigabitEthernet0/20 GigabitEthernet0/21 GigabitEthernet0/22[H3C_S5024P]q<H3C_S5024P>saveThis will save the configuration in the EEPROM memoryAre you sure[Y/N]yNow saving current configuration to EEPROM memoryPlease wait for a while...Current configuration saved to EEPROM memory successfully。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H C交换机的简易入门
设置
文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
H3C交换机的简易设置(图文)
其实不同厂家型号的交换机设置都是差不多的，只是不同厂家的交换机设置的
命令是不同的！但只要我们知道一种交换机的设置并找一下相关的资料，就很容易
设置好不同的交换机！
下面给大家说一说现在比较流行的H3C交换机的简单设置！比方说，你们公司
新增加了办公室，网络端口不够用了，你们IT主管让你加一个交换机到机房并设置好。
首先的条件是你公司的网络有vlan的划分（在核心交换机上），比如说
vlan2,vlan3,vlan4等！那么我们怎么来设置好一个交换机呢？大家可能会想到很多，觉得交换机很难设置，其实只要我们在设置之前想好要做哪些事情，它还是很
容易的！我们一般要设置的有:交换机的名称、管理ip地址(这个也可以不设置的)、登陆的用户和密码以及划分合适的vlan等。
至于其它的很多功能设置我们一
般是不需要改，如果要真的改，那就拿出说明书吧！好了，先给大家看看H3C交换
机的登陆界面。
大家看到的上面这个界面就是登陆后出现的，看没看到<H3C>这个提示，表于你已经进入了交换机的用户操作界面，交换机的名称是H3C,这是它给我们的信息。
下面我们看一下在这个用户操作介面下都可以执行哪些命令,输入一个问号得到帮助（很多东西我们都不需要记住的，只要输入””问号帮助命令，它就会提示你怎么
操做了！）,如下图所示。
在用户操作模式下显示的这些命令都是很简单的，也没有什么特别的说明，因为如果要改变交换机的设置,需要进入交换机的系统模式，输入system-view就可以进入系统修改模式了，如下图所示！
看一下系统模式下的命令都有哪些:
还真是很多呀！看到这么多命令各位的脑袋是不是又大起来了，没关系的，别紧张，想一想我们们应该完成的任务吧，其实用不到那么多命令的！
用sysname命令设置交换机的名称，如下图：
接下来设置管理vlan和管理ip,管理vlan和管理ip大家可能不明白是什么意思!每个交换机默认都是有一个vlan1存在的，在H3C交换机里，这个vlan1默认就是管理vlan,管理ip就是用来远程管理这个交换机的ip地址,管理ip要设置在管理vlan上，如果我们公司核心交换机上没有设置vlan1，也就是说vlan1是没有ip 地址定义的，那么我们就要设置其它的vlan为管理vlan，这样才能设置ip地址，才能远程管理交换机！一个交换机里只能有一个管理vlan存在，所以我们要先删除原来的管理vlan,设置新的管理vlan,命令如下:
删除原来的管理vlan,用undo命令（undo是取消设置的命令）。
[hua3c]undointerfacevlan-interface1(先取消管理vlan的成员，也就是vlanID为1的vlan1)
[hua3c]undomanage-vlan(管理vlan没有成员了,就可以取消管理vlan的设置了，就没有管理vlan存在了)
设置vlan4为管理vlan，如果想设置vlan4为管理vlan,我们首先要建立
vlan4，在H3C的交换机上创建vlan是很简单的，只要输入vlan命令，后面再加上vlan的ID号就可以了！如下图所示,是不是很简单呀！
下面我们就退出vlan4，设置vlan4为管理vlan：
[hua3c-vlan4]quit(退出用quit命令)
[hua3c]management-vlan4(设置管理vlan,vlanID为4的vlan为管理vlan)大家要理解我注释说的意思！！操作看下图！
我输入的””问号是用来帮助我们操作的，用它可以看到命令后面接下来的操作内容及可以执行哪些进一步的命令!这个问号帮助是非常有用的，在后面的操作我也常会输入问号帮助命令，大家要仔细看看显示的帮助内容！要不然你们可能就不明白为什么我要输入那些命令以及进行的操作！！
H3C交换机的命令也是可以简写的,在这里我都没有简写，怕你们看不明白！！
好了，这样管理vlan就设置好了。
接着我们进入管理vlan，并设置管理的ip 地址为这个管理ip可以设置成管理vlan的vlan定义的ip段里的任一个ip)，操作如下:
[hua3c]interfacevlan-interface4(这里是进入管理vlan4的设置,跟进入
vlan4是不一样的)
[hua3c-vlan-interface4]ipaddress(输入设置的ip和子网掩码)
这样交换机的管理ip就设置好了！为了使不同vlan的网络都能连接到交换机的管理ip,我们还要设置一下交换机的缺省路由,缺省情况下走vlan4的网关[hua3c-vlan-interface4]quit(退出管理vlan操作视图介面)
[hua3c]iproute-static(设置缺省路由为vlan4的网关地址)
管理ip设置好了,接下来我们要设置telnet远程登陆管理交换机的用户名和密码，以及通过console口联接进入的用户名和密码.
设置远程访问的用户接口,操作如下。
如果有看不懂的，可以去查一下相关的信息，以便理解！
[hua3c]user-interfacevty04(进入用户接口视图)
[hua3c-ui-vty0-4]authentication-modescheme(认证方式)
[hua3c-ui-vty0-4]userprivilegelevel3(登陆用户的级别,3为最高)
远程访问用户的接口的验证及权限就设置好了，下面来看用户及密码的设置.
添加远程访问的用户名和密码,操作如下:
[hua3c]local-useradmin(添加用户为admin)
[hua3c-luser-admin]service-typetelnetlevel3(用户类型为telnet)
[hua3c-luser-admin]passwordsimple123456(设置简单密码为123456)
这样就设置好了，可以通过ftp和web方式远程访问交换机了！
关于Console口的安全联接设置基本上是一样的，user-interface进入的是AUX,用户设置时的Service-type的类型用terminal或lan-access，其它的设置都是一样的，在这里就不多说了！
下面说说vlan的设置！首先我给大家简单说一下我这台H3C的交换机的接口是怎么样的.。
它有24个ethernet口，第一个接口为Ethernet1/0/1,第二个口为ethernet1/0/2….以此类推。
两个级联的gigabitethernet口，一个上行口为
Gigabitethernet1/1/1,一个下行口为gigabitethernet1/2/1,我们所要做的就是，让vlan2和vlan4都通过级联口gigabitethernet1/1/1与上面的交换机相
联,Ethernet1/0/12属于vlan2,其它的ethernet口为vlan4成员。
之前我们已经加了个vlan4,下面我们再加一个vlan2,这个很容易吧，就不再说了!然后设置ethernet24个口都属于vlan4,类型为access接口并设置gigabitethernet1/1/1级联口属于vlan4和vlan2的成员，接口类型为trunk!（直观的说，access口是用来接计算机的，trunk口用来级联交换机的）[hua3c]vlan4(进入vlan4)
[hua3c-vlan4]portEthernet1/0/1toEthernet1/0/24(设置Ethernet1–24口为vlan4的成员)
这样1到24口都设置为vlan4的成员，并默认为access接口，下面来设置gigabitethernet1/1/1为trunk口并允许vlan4和vlan2通过,操作如下：[hua3c]interfacegigabitethernet1/1/1(进入接口gigabitethernet1/1/1) [hua3c-gigabitethernet1/1/1]portlink-typetrunk(设置接口类型为trunk) [hua3c-gigabitethernet1/1/1]porttrunkpermitvlan4(设置这个trunk口允许vlan4通过)
[hua3c-gigabitethernet1/1/1]porttrunkpermitvlan2(设置这个trunk口允许vlan2通过)
这样vlan4就设置好了(因为我是在已经设置好了的交换机上演示，所以结果就不显示出来了)，然后我们再来把ethernet1/0/12口分配给vlan2，操作如下，有两种方法：
第一种，进入vlan，加入端口。
[hua3c]vlan2(进入vlan2)
[hua3c-vlan2]portEthernet1/0/12(默认就是access接口类型)
第二种，进入端口，加入vlan。
[hua3c]interfaceEthernet1/0/12(进入接口Ethernet1/0/12)
[hua3c-ethernet1/0/12]portaccessvlan2(设置端口为access的vlan2的成员)最后，我们用save命令，保存所有的配置就可以了！
这样一台H3C的交换机就设置好了！
下面我给大家看看，我们公司h3c交换机vlan的设置情况！(如果要查看信
息，就用display命令),例如displaycurr(查看交换机当前的设置信息)，displayvlanall(查看所有vlan的设置信息)。
