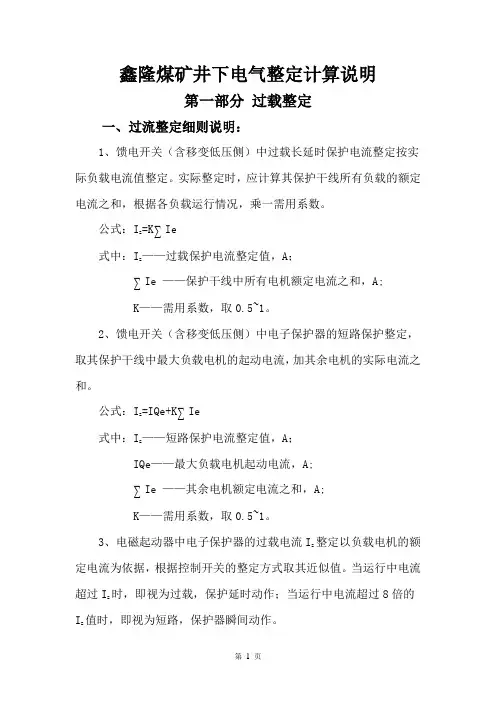

煤矿井下低压开关整定计算公式

Ф） Pe：额定功率（W） Ue：额定电压（690V） cosФ：功率因数（一般取0.8）注：BKD1-400 型低防开关过流整定范围（40-400A） BKD16-400 型低防开关过流整定范围（0-400A）二、短路保护（一）、BKD16-400 型 1、整定原则：分开关短路保护整定值选取时应小于被保护线路末端两相短路电流值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4 倍，可调范围为3-10Ie。 2、计算原则：被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7 倍计算。 3、计算公式：（1）变压器阻抗：Z b （6000） =U d %×Ue 2 /Se U d %：变压器阻抗电压 Ue ：变压器额定电压（6000V） Se：变压器容量（VA）（2）换算低压侧（690V）后的阻抗 Z b （690） =（690/6000）2 ×Z b （6000）（3）被保护线路的阻抗电抗：X L =X O L（X O 千伏以下的电缆单位长度的电抗值：0.06 欧姆/千米；L：线路长度km）电阻：R L =L/DS ＋R h L：线路长度（米） S：导线截面积（毫米 2 ） D：电导率（米/欧*毫米 2 ，铜芯软电缆按65 o C 时考虑取42.5，铜芯铠装电缆按65 o C 时考虑取48.6） R h ：短路点电弧电阻，取0.01 欧电缆的阻抗Z L ＝ 2 2 RL XL ?8?0 所以总阻抗Z 总＝Zb （690）＋Z L （4）两相短路电流计算 I 短＝Ue （690）

/2Z 总（二）BKD1-400 型 1、整定原则：分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为 400－4000A。远短保护整定值选取时应略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，可调范围为 200 －2200A。总开关近短保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2 －0.4 倍，可调范围为400－4000A。远短保护整定值应大于任意一台分开关近短的短路定值，小于总开关近短保护定值，可调范围为200－2200A。 2、计算原则：同BKD16-400 型低防开关的计算。 3、计算公式：同BKD16-400 型低防开关的计算。三、短路定值灵敏度校验 1、对于短路定值分为近短和远短的开关（如 BKD1-400 型低防开关），应分别校验近短和远短的灵敏度： I d (2) /I 近≥1.2 I d (2) /I 远≥1.5 式中I d (2) —被保护电缆线路最远点的两相短路电流值（A） I 近—近短的电流整定值（A） I 远—远短的电流整定值（A） 2、其他型开关按下式校验： I d (2) /I 短≥1.5 式中I d (2) —被保护电缆线路最远点的两相短路电流值（A）I短—短路保护选取整定值（A）
