(工图答案)

1-1、问答题1.1-1 为何要制定工程制图的标准?图形是工程界的语言，必须制定有关的规范，才能便于交流1-1-2 按照制图标准的管辖范围可以分为哪几种标准?国际标准、国家标准、行业标准、地方标准、企业标准1-1-3 图纸按照大小划分，标准图纸分为哪几种？A0、A1、A2、A3、A4。

1-1-4 标准图纸的长短边的比例是多少? 1.4141-1-5 0号标准图纸的面积是多少？1平方米左右1-1-6 什么是对中符号，画图时起什么作用？在图纸的四边中间位置绘制的伸入图纸内的粗实线，表明中部位置。

1-1-7 图纸上标题栏的内容主要有哪些?图名、单位、图号、比例、姓名、日期等。

1-1-8 什么是制图的比例？举出一个放大的比例的例子?图样中显示或打印的尺寸与实际尺寸之比。

2：1是放大的比例1-1-9在Solid edge中，如何处理比例问题？按照实际尺寸绘图，系统自动按照视图指定的比例进行转换1-1-10 CAXA AutoCAD中，如何处理比例的问题将图纸按相反比例放大或缩小，按实际尺寸绘图，打印时按比例打印。

1-1-11 常用的比例系列是什么？1、2、5系列，如1:2, 1:20, 1:200, 2:1,20:1等1-1-12 工程制图中的长仿宋字有什么特点? 高宽比1.414倍。

1-1-13 按照宽度划分，图线有哪几种图线，宽度的比例是什么？粗线、中粗线、细线，宽度比为4：2：1，机械中常用粗线、细线两种，宽度比例为2：1。

1-1-14 工程图学中常用的线型有哪些?粗实线、细实线、波浪线、点画线、双点画线、双折线1-1-15 工程图学中细实线都用来表示什么？零件上的过渡线、尺寸线、尺寸界线、剖面线、指引线等1-1-16 尺寸标注的基本原则是什么？实际尺寸、以毫米为单位，只标注一次、清晰、完整、正确。

1-1-17 什么是尺寸驱动，在绘图过程中起什么作用？用改变尺寸的方法获得需要尺寸的图形的方法，在绘图中用来确定图形的大小1-1-18 什么是尺寸关联，一般用在什么情况下？尺寸关联指用代数表达式设置已标注的尺寸之间的关系，用来约束或表达图形中的不同部分之间的大小关系。

1-1-19、什么是关系约束，在画图过程中如何使用？在绘制的图线间添加平行、垂直、同心等几何关系进行绘图的方法。

确定图线间的几何关系。

1-1-20 尺寸的前缀有哪些，请举例说明直径符号Φ，半径符号R，正方形符号□，圆弧符号︿，数量等。

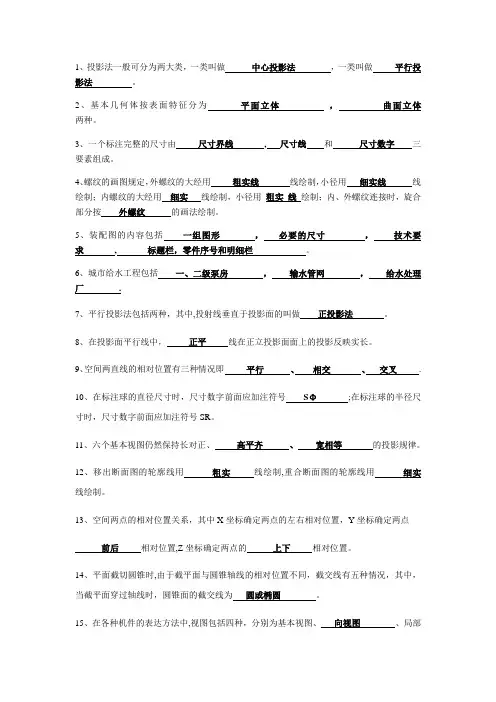

2-1、问答题1 、什么是正投影？投影方向与投影面垂直的投影称为正投影。

2 、什么是斜投影？投影方向与投影面倾斜的投影称为斜投影。

3 、多面正投影的投影规律是什么？长对正、高平齐、宽相等4 、什么是标高投影，用在什么地方？水平投影加等高线形成的图形为标高投影。

用在规划设计、地图、水利、园林、林业等方面。

5 、基本造型方法有哪些？拉伸、旋转、扫掠、放样。

6. 什么是对称拉伸，用在什么条件下？对称拉伸是指沿绘图平面向垂直于绘图平面的两个相反方向拉伸距离相等的拉伸。

7 、什么是双向非对称拉伸，用在什么条件下？是指沿绘图平面向垂直于绘图平面的两个相反方向拉伸距离不相等的拉伸。

8 、拉伸造型的草图绘图平面一般如何进行选择？对称的结构选择对称平面，不对称时选择端面，对于扫掠可选垂直于曲线的平面。

9 、零件造型中，草图绘制中包含如何使用。

选择包含工具，选择零件上边线，即可将其投影到当前绘图平面上。

用来提取原有的结构、图线。

10. 零件的投影，图线有何规定？可见的轮廓线为粗实线，不可见为虚线，回转体轴线为点画线，切线一般不画。

11 、在Solid edge 中如何选择绘图所用的参考平面的方向？使用N 、B 、P 、T 切换平面的方向。

12 、使用Solidedge 生成物体的视图可以采用什么样的方法？使用工程图向导工具或在零件环境中选择文件——生成工程图菜单。

零件环境使用文件——创建图纸。

13 、轴线垂直投影面的圆柱的投影特点是什么？两框对一圆14 、轴线垂直投影面的圆锥的投影特点是什么两个三角形对一个圆。

15 、圆球的投影特点是什么?三个投影都是圆16 、什么是放样造型, 使用放样造型可以生成哪几种立体？通过不同的截面图形生成模型的一种造型方法。

17 、什么是扫掠造型，使用扫掠造型可以生成哪几种立体？截面图形和扫掠轨迹生成模型的一种造型方法。

斜柱体，轨迹为曲线的立体。

18 、特殊位置平面有哪些，它们的投影特点是什么？铅垂面、正垂面、侧垂面、水平面、正平面、侧平面19 、特殊位置直线有哪几种，它们的投影特点是什么？铅垂线、正垂线、侧垂线、水平线、正平线、侧平线20 、什么是投影变换？改变投影要素（如投影面、投影线）或改变物体位置，得到新投影的方法。

3-1 问答题3-1-1 、组合题的组合方式有那些?叠加、挖切、综合3-1-2、两个简单立体相切时，交线的投影有何规定？切线一般不画。

3-1-3、两个直径相等的圆柱轴线垂直相交，交线是什么？大小相同的椭圆。

3-1-4、两个直径不相等的圆柱轴线相交，交线在轴线平行的投影面上投影特征是什么？3-1-5、圆锥与平面的交线可能有那几种图线？圆、椭圆、双曲线、抛物线、直线3-1-6、圆球与平面的交线可能有那几种图线？圆3-1-7、圆柱与平面的交线可能有那几种图线？圆、直线。

3-1-8、组合题的造型应当遵循什么原则？看立体的组成，先做最大的一个，再做较小的。

对称时，以对称面为参考平面。

3-1-9、两个柱体相交时，如不能确定一个的长度，应如何造型？使用拉伸到某面的选项或使用两面之间的拉伸方式。

3-1-11、组合体读图的原则是什么？先看主视图，了解大概结构和形状，对照各视图分析每一个组成形体的形状和位置，最好综合想象形状3-1-12、组合体主视图选择的原则是什么？选择最能反应组合体主要形状和位置的方向，其他视图虚线较少，布图容易美观3-1-13、组合体的一端具有轴线垂直于投影面的回转体的结构的立体，在该投影面的视图上如何进行尺寸标注?标注回转体半径或直径，再标注回转轴线的位置，不标该方向总体尺寸.3-1-14、什么是圆角造型，圆角造型是否需要草图？为两个面的过渡处增加圆角的造型为圆角造型，不需要草图3-1-15、什么是特征对称，如何进行特征对称操作？对于对称的组合体结构，可以先做一面的组合形体，采用对称的方法做另一侧的相同结构的方法为特征对称操作。

对称的特征可以是一个，也可以是一组。

3-1-16、什么是倒角造型？请举例说明。

在两个面间增加倒角的造型为倒角造型。

如圆柱的末端改为圆锥形式3-1-17、如果使用关系约束来绘制视图,长对正,高平齐,宽相等的投影关系可以使用什么关系来建立?水平、垂直关系和相等关系3-1-18、如何改变利用模型投影后视图的比例? 选择视图，在动态工具栏改变比例。

3-1-19、将模型投影与实际的模型脱钩，应当如何操作？右键选择视图，选择转为2D视图。

4-1 问答题1、六个基本视图的名称是什么？主视图、俯视图、左视图、右视图、后视图、仰视图。

前视图、顶视图、左视图、右视图、后视图、底视图2、什么是向视图，向视图如何进行标注？是自由配置的基本视图，用箭头表示投影方向、箭头和视图上方用字母表示视图名称。

3、向视图主要解决什么问题，为何要采用向视图？图形布置问题。

方便图形的布置。

4、什么是斜视图,斜视图如何进行标注？用倾斜的平面为投影面，尽头表示投影方向，字母表示投影名称，在对应视图上方标注与箭头附近相同的字母。

5、斜视图旋转画出时，标注有何规定？用带箭头的圆弧表示旋转方向，名称应标注在有箭头的一侧4-1-6、什么是局部视图，如何进行表达？不完整的视图称为局部视图，用细波浪线断开，具有完成外轮廓的局部视图，波浪线可以省略。

4-1-7、什么是全剖视，用在什么情况下？完整切开物体，得到的视图为全剖视，用在投影方向上不对称物体上4-1-8、什么是半剖视图，用在什么情况下？切开物体一半，得到的视图为半剖视，用在投影方向上对称的物体上。

4-1-9、什么是阶梯剖视图，用在什么条件下？用平行的平面切开物体，得到的视图为阶梯剖视。

用在内部结构处于平行平面的物体上。

4-1-10、什么是旋转剖视图？用在什么条件下？用相交平面切开物体，将其中一部分旋转到另一剖切面上投影得到的视图为旋转剖视，用于具有回转结构物体上。

4-1-11、什么是肋板结构,在剖视图中画法上有什么规定?在物体上起加强作用的薄板结构称为肋板，纵向剖切不画剖面线。

4-1-12、在表达方法中可以采用假想画法，如何进行表达？用双点画线表示，表示物体上投影方向上不存在的结构。

4-1-13、局部剖视图如何进行表达？局部剖视图一般画在视图中，用细波浪线与视图其他部分分界，不用标注。

4-1-14、在Solid edge软件中生成向视图的方法是什么？使用辅助视图工具，生成视图，右键点击生成的视图，选择取消对齐，将视图移到合适的位置上。

15、在Solid edge 中生成全剖视图有那两种方法？使用剖切位置线和全剖视图工具，使用局部剖视工具。

4-1-16、在Solid edge中如何生成半剖视图?使用局部剖视工具，选择要剖视的视图，用矩形画出剖切的范围（一半），在其他试图选深度，再选择剖切的视图即可。

4-1-17、在轴测图上如何生成局部剖视图？使用局部剖视工具，选择一视图，使用剖切的范围），在其他试图选剖切，再选择轴测图，右键点击轴测图，在视图内绘制，修改剖面线方向。

4-1-18、在Solidedge中如何生成断开的视图？右键点击视图，选择断裂试图，选择线型，断裂线形式，在视图中选择断裂的长度，确定即可。

4-1-19、在Solidedge中，如何进行绕垂直轴的旋转的投影变换？复制视图、旋转视图、重新投影.4-1-20、在Solidedge中，如何进行换面法的投影变换？使用辅助视图工具。

5-1-1.什么是标准结构，举例说明。

结构、尺寸、技术要求符合标准规定的结构为标准结构，如螺纹5-1-2.螺纹的基本参数有哪些?牙型、大径、螺距、线数、导程、旋向5-1-3.螺纹的类型根据什么分类? 牙型。

5-1-4.什么是螺距,与导程和线数的关系是什么?相邻两牙相同结构间的距离，螺距等于导程除以线数。

5-1-5.什么是标准件,为何制定标准件的标准?尺寸、结构符合标准规定的零件称为标准件，方便设计与应用5-1-6.螺纹标注一般使用规定格式标注,其中包含哪些要素牙型，大径，导程，螺距、线数、公差代号，旋向长度代号，旋向。

5-1-7.螺纹连接主要包括哪几类?螺栓、螺柱、螺钉（紧定螺钉、连接螺钉）。

5-1-8. 什么是螺栓连接,其特征是什么?用螺栓连接两个具有通孔的零件，通孔直径大于螺纹大径，需要使用螺母、垫圈进行连接。

5-1-9. 什么是螺柱连接,其特征是什么?螺柱旋入端旋入一个零件的螺纹盲孔，另一端穿过另一零件的通孔在（直径大于螺纹大径），使用螺母、垫圈连接5-1-10. 什么是螺钉连接,其特征是什么?连接的两个零件一个为螺纹盲孔，一个为通孔（直径大于螺纹大径），靠螺钉头部和螺纹连接，无螺母。
