编码器安装以及检测方法

合集下载

迅达电梯井道编码器说明书

迅达电梯井道编码器说明书

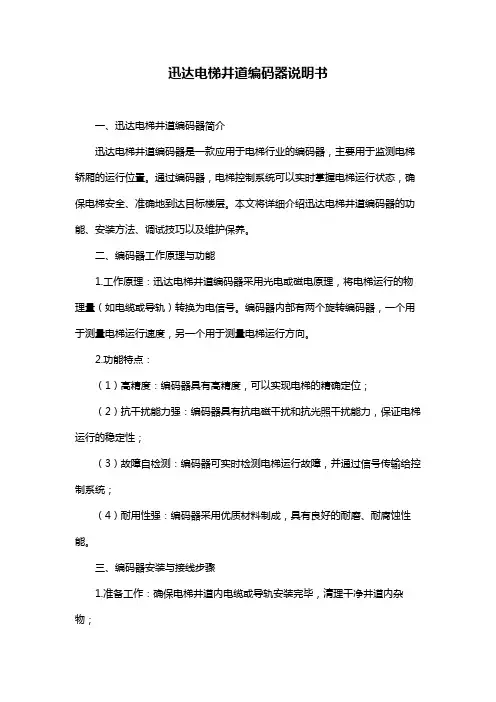

迅达电梯井道编码器说明书一、迅达电梯井道编码器简介迅达电梯井道编码器是一款应用于电梯行业的编码器,主要用于监测电梯轿厢的运行位置。

通过编码器,电梯控制系统可以实时掌握电梯运行状态,确保电梯安全、准确地到达目标楼层。

本文将详细介绍迅达电梯井道编码器的功能、安装方法、调试技巧以及维护保养。

二、编码器工作原理与功能1.工作原理:迅达电梯井道编码器采用光电或磁电原理,将电梯运行的物理量(如电缆或导轨)转换为电信号。

编码器内部有两个旋转编码器,一个用于测量电梯运行速度,另一个用于测量电梯运行方向。

2.功能特点:(1)高精度:编码器具有高精度,可以实现电梯的精确定位;(2)抗干扰能力强:编码器具有抗电磁干扰和抗光照干扰能力,保证电梯运行的稳定性;(3)故障自检测:编码器可实时检测电梯运行故障,并通过信号传输给控制系统;(4)耐用性强:编码器采用优质材料制成,具有良好的耐磨、耐腐蚀性能。

三、编码器安装与接线步骤1.准备工作:确保电梯井道内电缆或导轨安装完毕,清理干净井道内杂物;2.安装编码器:将编码器固定在电梯井道内,使其与电缆或导轨保持紧密接触;3.接线:将编码器的信号输出线与电梯控制系统相连,注意正确接线,避免短路和错接;4.调试:安装完成后,启动电梯,观察编码器信号是否正常,如有异常,需调整编码器参数或检查线路。

四、编码器调试与维护1.调试:在安装完成后,对编码器进行调试,确保其正常工作;2.定期检查:定期检查编码器的工作状态,如发现故障,及时排除;3.清洁保养:定期清洁编码器,保持其清洁干燥;4.更换部件:在编码器磨损严重或故障无法修复时,及时更换相应部件。

五、常见问题与解决方案1.故障现象:编码器输出信号不稳定,可能导致电梯运行异常;解决方案:检查编码器与控制系统之间的线路连接,排除接触不良、线路损坏等问题。

2.故障现象:电梯运行过程中出现抖动或停滞;解决方案:检查编码器的工作状态,调整编码器参数,确保电梯运行平稳。

光电编码器安装

光电编码器安装

一、光电编码器安装安装要求:安装在主轴,与版辊同步,即版辊转动一周,光电编码器转动一周。

转动平稳无震动,高速旋转时不打滑。

检查:光电编码器安装完毕后,要进行正确性测试。

测试可以通过系统中的码盘测试一项来检测光电编码器的好坏。

也就是监测时系统显示有每道的脉冲数和系统检测到的机械速度。

编码器每转一圈应该有1000个脉冲。

输入实际版辊周长,点击开始,观察速度是否与机器上显示速度相符,脉冲数是否为1000。

注意事项:轻拿轻放,安装时请勿敲击。

尽量使用连轴节以实现软连接(编码器内部为精密玻璃仪器。

)二、控制单元安装安装步骤:1:打开塑料包装。

安装时防止金属尘屑进入顶部插座。

2:打开下部小盖。

3:将单元固定于机组正面,明显且易操作的地方。

注意事项:记录每组单元侧面编号,并且记录各个编号单元安装在那个机组,防止安装过程中损坏标签给后面调试工作带来不便。

三、光电眼安装:安装要求:1:打开封装,将光电眼固定在固定架上。

2:光电眼可以在方钢导辊上自由滑动。

3:详细要求参考右图所示四、机柜:安装要求:放置于收料端干燥通风处。

切忌雨淋。

尽量采用单独电源。

单独接地线。

注意事项:安装时轻拿轻放,开箱时禁止猛烈敲击五、显示器安装:安装要求:显示器在机柜内安装平稳,保证显示器电源接触良好。

确保显示器开关打开。

确保触摸屏控制盒接触良好。

注意事项:轻拿轻放。

六、大线安装:安装要求:1:使用单独线槽,与强电分离。

2:机器运转时绝对不能磨损或者挤压大线。

3:远离溶剂,防止腐蚀。

注意:在执行以下操作时,请切断电源,保证工具绝缘良好,严格遵守安全操作规程,仪器轻拿轻放。

现象一:电源接通后显示器无显示,但工控机运转正常。

原因:显示器电源没接好或者显示器开关没有打开。

方法:打开后盖,检查电源,打开显示器开关。

如果显示"NO SINGAL INPUT"请检查显示器到工控机蓝色插头是否接触良好。

现象二:工控机启动后报警。

原因:硬件故障,在运输过程正中颠簸,造成板卡松动。

编码器(高速计数器)的使用方法

编码器(高速计数器)的使用方法

配件供应
提供编码器原装配件供应,确保维修 质量和设备性能。
06 编码器(高速计数 器)市场发展趋势 与前景展望
市场需求分析
工业自动化需求
编码器作为工业自动化控制系统中的关键部件,其市场需求随着工 业自动化程度的提高而不断增长。
智能制造推动
智能制造的发展对编码器的精度、速度和稳定性提出了更高要求, 推动了编码器市场的进一步发展。
在物流仓储领域,对于物 品计数和传输控制,可选 用具有较高响应频率和稳 定性的增量式编码器。
常见问题解答与误区提示
常见问题
编码器无法正常工作、输出信号不稳定、计数不准确等。
解答与误区提示
检查编码器选型是否正确、参数设置是否合理、接线是否牢固可靠;避免将不同类 型的编码器混淆使用,注意区分分辨率和精度的概念。
调整分辨率
根据实际需求调整编码器的分辨 率,以平衡计数精度和响应速度 之间的关系。
软件优化
通过优化控制算法、提高数据处 理速度等措施,进一步提高整个
系统的性能和稳定性。
安全操作规范提示
电气安全
在接线和调试过程中,务必切断电 源并确保所有电气连接安全可靠, 以防止触电和短路等危险情况发生。
操作规范
在安装和使用编码器时,注意避免 机械碰撞和振动对编码器造成的损 坏,同时确保编码器固定牢固可靠。
03 高速计数器接线 与调试技巧
接线方式及注意事项
接线方式
电缆选择
编码器一般采用差分信号输出,需要将其与 控制器或计数器的差分信号输入端口相连, 注意正负极性的对应。
选择屏蔽双绞线或同轴电缆等高质量电缆, 以减少信号干扰和衰减。
接线长度
接地处理
尽量缩短编码器与控制器或计数器之间的接 线长度,以降低信号衰减和干扰的风险。

无刷电机编码器测量技术的原理与操作方法

无刷电机编码器测量技术的原理与操作方法

无刷电机编码器测量技术的原理与操作方法无刷电机编码器是一种广泛应用于无刷电机系统中的测量技术。

它可以实时反馈电机的位置和速度信息,为无刷电机系统提供精确而可靠的控制。

本文将重点介绍无刷电机编码器测量技术的原理和操作方法,并探讨其在实际应用中的优缺点。

一、无刷电机编码器原理无刷电机编码器是通过检测电机转子上的物理标记来测量位置和速度的。

这些物理标记通常是由磁铁或光电传感器构成的,可以在电机转子周围形成一个编码盘。

编码盘上的标记根据转子的运动而改变位置,编码器通过检测标记位置的变化来计算电机的位置和速度。

在基本原理上,无刷电机编码器可以分为磁性编码器和光电编码器两种类型。

1.磁性编码器:磁性编码器是利用磁铁的磁场来进行测量的。

磁铁固定在电机转子上,编码器通过检测磁铁位置的变化来计算电机的位置和速度。

由于磁铁的位置相对稳定,磁性编码器具有较高的准确性和精度。

2.光电编码器:光电编码器是利用光电传感器来进行测量的。

在光电编码器中,转子上会有一个透明的编码盘,光电传感器通过检测编码盘上的透明和不透明部分来计算电机的位置和速度。

由于光电传感器的灵敏度较高,光电编码器具有较高的分辨率和响应速度。

二、无刷电机编码器的操作方法无刷电机编码器的操作方法相对简单,主要包括安装和连接两个步骤。

1.安装:首先,将编码器的底座固定在电机上。

根据编码器的类型,可以选择磁铁或透明编码盘。

确保编码器与电机的转子轴是同轴的,以确保准确的位置和速度测量。

另外,还需注意编码器的防水性能,确保在潮湿或恶劣环境中正常工作。

2.连接:通过连线将编码器与电机控制器相连接。

根据编码器的类型,可以选择模拟信号输出或数字信号输出。

模拟信号输出需要通过模数转换器将信号转换为数字信号,而数字信号输出则直接连接到控制器的数字输入口。

这里需要注意的是,根据编码器的规格和控制器的输入方式,选择合适的连接方式。

三、无刷电机编码器测量技术的优缺点无刷电机编码器测量技术在无刷电机系统控制中具有重要作用,它可以提供精确的位置和速度反馈信息,实现高效的控制。

编码器使用说明书

编码器使用说明书

1.※有网友问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。

2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。

3.电气接口,编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。

其输出方式应和其控制系统的接口电路相匹配。

2.※有网友问:请教如何使用增量编码器?1,增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量,数目从6到5400或更高,脉冲数越多,分辨率越高;这是选型的重要依据之一。

2,增量型编码器通常有三路信号输出(差分有六路信号):A,B和Z,一般采用TTL电平,A脉冲在前,B脉冲在后,A,B脉冲相差90度,每圈发出一个Z脉冲,可作为参考机械零位。

一般利用A超前B或B超前A进行判向,我公司增量型编码器定义为轴端看编码器顺时针旋转为正转,A超前B为90°,反之逆时针旋转为反转B超前A为90°。

也有不相同的,要看产品说明。

3,使用PLC采集数据,可选用高速计数模块;使用工控机采集数据,可选用高速计数板卡;使用单片机采集数据,建议选用带光电耦合器的输入端口。

4,建议B脉冲做顺向(前向)脉冲,A脉冲做逆向(后向)脉冲,Z原点零位脉冲。

5,在电子装置中设立计数栈。

3.※关于户外使用或恶劣环境下使用有网友来email问,他的设备在野外使用,现场环境脏,而且怕撞坏编码器。

我公司有铝合金(特殊要求可做不锈钢材质)密封保护外壳,双重轴承重载型编码器,放在户外不怕脏,钢厂、重型设备里都可以用。

不过如果编码器安装部分有空间,我还是建议在编码器外部再加装一防护壳,以加强对其进行保护,必竟编码器属精密元件,一台编码器和一个防护壳的价值比较还是有一定差距的。

4.※从接近开关、光电开关到旋转编码器:工业控制中的定位,接近开关、光电开关的应用已经相当成熟了,而且很好用。

绝对型编码器的使用方法

绝对型编码器的使用方法

绝对型编码器是一种用于测量旋转或线性运动的装置,可以准确地确定位置信息。

它与增量型编码器相比,不仅可以提供位置变化的信息,还可以直接读取或确定实际位置。

下面是使用绝对型编码器的一般步骤:
1.安装:将绝对型编码器正确安装在要测量的旋转轴或线性运动部件上,根据设备的要求进行固定和连接。

确保编码器与被测对象之间的运动连接稳固且无误差。

2.电源连接:将编码器的电源线连接到适当的电源源头,确保编码器可以正常工作。

3.信号线连接:将编码器的输出信号线连接到接收设备上。

绝对型编码器通常有多个输出信号线,其中包括用于位置数据和其他辅助功能的不同类型输出。

根据需要,连接适当的输出信号线到相应的接收设备。

4.校准:在初次使用绝对型编码器之前,可能需要进行校准或设置初始位置值。

这通常涉及到按厂家提供的说明进行操作,以确保编码器的零点或初始位置正确对应到被测位置。

5.数据读取与解码:使用接收设备(例如计算机、PLC控制器等)读取和解码绝对型编码器的输出信号。

根据编码器的型号和接口类型,可以采用不同的方法进行读取和解码。

通常,厂商会提供相应的文档和软件工具来辅助数据读取和解码操作。

6.数据处理与应用:根据实际需求,对编码器输出的位置数据进行处理和应用。

例如,可以将位置数据用于精确控制运动系统、位置定位、运动轨迹规划等应用。

请注意,在使用绝对型编码器之前,应仔细阅读厂商提供的操作手册和相关文档,并严格按照说明进行操作和连接。

如有需要,建议在必要时咨询专业人士的指导。

绝对值编码器电流检测方法说明

绝对值编码器电流检测方法说明

文件编号版本号工序号页 码1.适用范围:机器人用伺服电机(带多摩川绝对值编码器)
2.作业顺序与品质管理项目,以及注意事项
12345
678
审核/日期如图2所示将侧面开关闭合。

将编码器电缆插头插到测试盒插座上。

对接编码器电缆插头与编码器插头。

将时间继电器1时间设置为3min。

将时间继电器2时间设置为4min。

将测试盒侧面开关断开后,将编码器电缆
插头与编码器插头断开;将测试盒插头插入到220V插座上后
等待3min后,红灯亮,记录电流值
等待4min后,红灯亮,记录电流值
批准/日期修改内容修改日期修订作 业 顺 序品 质 管 理 项 目电压。

表上对应插孔与测试盒上对应插孔用导线
连接起来。

消耗电流检测制定部门电机工艺组 1 OF 2
南京埃斯顿自动控制技术有限公司
绝对值编码器消耗电流检测机器人用伺服电机发行日期适用型号
0.0工序名修改标识编制/日期注 意 事 项检测图1中粉红色方框内红、黑插孔之间
批准审核≧3.55V 电流值≦100uA 电流值≦100uA 低于3.55V,打开测试盒更换电池将挡位拨至DC0.5mA测试档-:闭合 ,○:断开
将电流表串入测试盒,如图1所示将电流。

一种组合式绝对位置霍尔编码器检测方法与流程

一种组合式绝对位置霍尔编码器检测方法与流程

一种组合式绝对位置霍尔编码器检测方法与流程引言绝对位置检测在许多领域都是至关重要的,其中,霍尔编码器作为一种常用的位置检测装置,在机械控制系统中得到了广泛应用。

本文介绍了一种组合式绝对位置霍尔编码器检测方法与流程,该方法可以准确、稳定地测量机械装置的绝对位置。

背景霍尔编码器是一种基于霍尔传感器工作原理的位置检测器件,利用霍尔效应来检测磁场的变化。

传统的霍尔编码器可以实现相对位置的检测,但难以实现绝对位置的准确测量。

为了解决这个问题,许多研究提出了不同的方法和技术。

组合式绝对位置霍尔编码器检测方法概述组合式绝对位置霍尔编码器检测方法基于多个霍尔传感器的设置和编码规则设计,通过多通道的测量与比较,实现绝对位置的准确测量。

该方法基于以下几个步骤进行绝对位置的编码和测量:1.传感器布置:将多个霍尔传感器按照一定的布置规则固定在机械装置上,确保对目标物体磁场的全方位感知能力。

2.编码规则设计:根据目标物体的运动特性和测量精度要求,设计合适的编码规则。

常用的编码规则包括二进制编码、格雷码和自适应编码等。

3.信号采集:使用专门的硬件电路对各个霍尔传感器的信号进行采集和处理,获取目标物体在各个方向上的磁场变化数据。

4.信号处理:对采集到的信号进行滤波、增益调整等处理,消除干扰并增强信号质量。

5.位置计算:根据编码规则和信号处理结果,利用数学算法计算出目标物体的绝对位置信息。

6.位置输出:将计算得到的绝对位置信息输出给控制系统进行后续处理。

组合式绝对位置霍尔编码器检测方法的优势相比传统的相对位置检测方法,组合式绝对位置霍尔编码器检测方法具有如下优势:•绝对位置测量:该方法能够实现机械装置的绝对位置准确测量,无需依赖起始位置的设定或运动轨迹的记录。

•高精度:通过精心设计的编码规则和信号处理算法,可以达到较高的位置测量精度,满足精密控制的需求。

•稳定性:使用多通道采集和比较的方法,可以减少噪声和干扰,提高系统的稳定性和抗干扰能力。

最完整的编码器培训教程

最完整的编码器培训教程


光电编码器培训教程
混合式旋转编码器的特点:

具备绝对编码器的旋转角度编码的唯 一性与增量编码器的应用灵活性
光电编码器培训教程
SEW 编码器的规格选择
光电编码器培训教程
常规编码器参数说明
光电编码器培训教程
Resolver(分解器、模拟式)
Schematic diagram and equivalent circuit diagram of the resolver
编码器
4 绝对式测量(ABS)
(1)信号性质
输出n位二进制编码,每一 个编码对应唯一的角度。
0000
0 22.5 45 337.5

0001 0010 1111
编码器
(2)接触式绝对码盘
4个电刷

导电为“1”,非导电为“0”
4位二进制码盘 最小分辨角
=360°/2n
当n=4,=360°/24=22.5°
Connection of HTL encoder ES1C, ES2C or EV1C to MOVIDRIVE If you are using an HTL encoder ES1C, ES2C or EV1C, you must not connect the negated channels A(K1), B(K2) and C(K0) to MOVIDRIVE 连接HTL信号编码器
Connect the shield to the electronics shield clamp of the inverter
在变换器的电路板上用线卡连接
Connect the shield to the PG fitting of the encoder 编码器用屏蔽的PG接口连接

利达华信编码器说明书

利达华信编码器说明书

利达华信编码器说明书摘要:1.利达华信编码器简介2.编码器的功能与特点3.编码器的应用领域4.编码器的安装与操作5.编码器的维护与故障排除6.编码器的技术参数与型号选择正文:利达华信编码器说明书一、利达华信编码器简介利达华信编码器是一款高精度、高可靠性的编码器产品,广泛应用于自动化控制、工业机器人、数控机床等领域。

本说明书将详细介绍利达华信编码器的功能、特点、应用、安装与操作、维护与故障排除以及技术参数与型号选择等内容。

二、编码器的功能与特点1.高精度:采用先进的编码技术,实现高精度的位置检测和速度测量。

2.高可靠性:采用优质材料和精密制造工艺,确保产品在恶劣环境下稳定工作。

3.抗干扰能力强:具有良好的抗电磁干扰和抗振动性能。

4.多种输出信号:提供多种输出信号,如增量式、绝对式、串行接口等,满足不同应用需求。

5.易于安装与维护:采用模块化设计,便于安装与维修。

三、编码器的应用领域1.自动化控制:用于自动化生产线、物流系统等自动化控制领域。

2.工业机器人:用于工业机器人的位置控制、姿态控制等。

3.数控机床:用于数控机床的刀具补偿、位置控制等。

4.电梯及起重设备:用于电梯、起重设备等的安全控制与监测。

5.其他:还包括石油、化工、冶金、电力等行业。

四、编码器的安装与操作1.安装环境:避免阳光直射、潮湿、高温、有腐蚀性气体等恶劣环境。

2.安装步骤:根据产品安装说明书进行安装,注意接线正确。

3.操作方法:根据具体应用场合选择合适的输出信号,正确连接到控制器或PLC。

五、编码器的维护与故障排除1.定期检查:定期检查编码器的运行状况,注意接线端子是否松动、损坏等。

2.故障排除:如发现故障,请先检查接线、电源等基本问题,如无法解决,请联系售后服务。

六、编码器的技术参数与型号选择1.技术参数:包括分辨率、信号输出、工作电压、防护等级等。

2.型号选择:根据实际应用需求,选择合适的型号和规格。

电动自行车控制器的编码器技术和位置检测方法

电动自行车控制器的编码器技术和位置检测方法

电动自行车控制器的编码器技术和位置检测方法电动自行车作为一种环保、便捷的交通工具,受到越来越多消费者的喜爱。

而电动自行车控制器作为电动自行车的核心部件之一,起到了控制整车运行和性能调节的重要作用。

在电动自行车控制器中,编码器技术和位置检测方法是实现精确控制和安全行驶的关键。

编码器技术是一种将位置信息转化为电子信号的技术,可以精确测量电动自行车电机的转速和位置。

电动自行车的电机转速和位置检测对于控制器来说至关重要,特别是在巡航控制、行程记录和刹车调节等方面。

编码器可以通过测量电机转子的旋转来准确获取位置信息,并将其转化为数字信号输入到控制器中。

编码器技术常见的类型包括光电编码器和磁性编码器。

光电编码器通过光电探测器和光电测量来实现位置的检测,具有高精度、高分辨率和灵敏的特点。

然而,光电编码器在高温、潮湿和灰尘环境中的可靠性较低。

相比之下,磁性编码器利用磁性材料和传感器元件实现位置检测,具有耐高温、抗污染和机械强度高等优点。

因此,在电动自行车控制器中,磁性编码器更为常见。

除了编码器技术,位置检测方法也是电动自行车控制器的重要组成部分。

常用的位置检测方法有霍尔传感器和反电动势法两种。

霍尔传感器是一种能够感应磁场变化的传感器,利用霍尔效应来检测传感器周围磁场的变化,并将其转化为电信号输出。

在电动自行车控制器中,霍尔传感器常用于检测电机转子的位置和转速。

通过不断监测转子位置,控制器可以实时调整电机的控制策略,从而实现更加精确的控制。

反电动势法是另一种常见的位置检测方法,它利用电机的反电动势来测量转子的转动。

反电动势是指当电机转动时,由于磁通的变化,会在电机绕组中产生一个电势。

通过测量和分析反电动势的大小和频率,可以得出电机转子的位置信息。

这种方法简单且成本较低,广泛应用于电动自行车控制器中。

在实际应用中,编码器技术和位置检测方法常常结合使用,以提高精确度和可靠性。

通过编码器技术和位置检测方法,电动自行车控制器可以实时获取电机转速和位置信息,并根据需求进行相应的调整。

编码器校验

编码器校验

各种编码器校正方式:增量式编码器的相位对齐方式在此讨论中,增量式编码器的输出信号为方波信号,又可以分为带换相信号的增量式编码器和普通的增量式编码器,普通的增量式编码器具备两相正交方波脉冲输出信号A和B,以及零位信号Z;带换相信号的增量式编码器除具备ABZ输出信号外,还具备互差120度的电子换相信号UVW,UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位,或曰电角度相位之间的对齐方法如下:1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V出,将电机轴定向至一个平衡位置;2.用示波器观察编码器的U相信号和Z信号;3.调整编码器转轴与电机轴的相对位置;4.一边调整,一边观察编码器U相信号跳变沿,和Z信号,直到Z信号稳定在高电平上(在此默认Z信号的常态为低电平),锁定编码器与电机的相对位置关系;5.来回扭转电机轴,撒手后,若电机轴每次自由回复到平衡位置时,Z信号都能稳定在高电平上,则对齐有效。

撤掉直流电源后,验证如下:1.用示波器观察编码器的U相信号和电机的UV线反电势波形;2.转动电机轴,编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合,编码器的Z信号也出现在这个过零点上。

上述验证方法,也可以用作对齐方法。

需要注意的是,此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐,由于电机的U相反电势,与UV线反电势之间相差30度,因而这样对齐后,增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐,而电机电角度相位与U相反电势波形的相位一致,所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐,为达到此目的,可以:1.用3个阻值相等的电阻接成星型,然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线;2.以示波器观察电机U相输入与星型电阻的中点,就可以近似得到电机的U相反电势波形;3.依据操作的方便程度,调整编码器转轴与电机轴的相对位置,或者编码器外壳与电机外壳的相对位置;4.一边调整,一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点,最终使上升沿和过零点重合,锁定编码器与电机的相对位置关系,完成对齐。

西门子伺服电机编码器安装以及检测方法

西门子伺服电机编码器安装以及检测方法

西门子伺服电机编码器安装以及检测方法问过很多人了,大家都知道这个东西不能私自乱碰,但是问题是:它还是被我莽撞地宽衣解带了,已近不是原装处子的西门子伺服电机,装上伺服驱动器就耍泼,从地面跳起老高。

一个劲的扑腾,特来此请教坛子里的高手,到底如何从新安装伺服电机的编码器,如何检测编码器的位置,如何调整,需要的设备等。

问题起由:伺服电机与减速齿轮箱直连垂直安装,最近天气温度高,齿轮箱油封故障,齿轮油经由轴渗漏入下方的伺服电机,再从伺服电机电缆接口漏出来了,但是电机各项参数正常,电流,速度,力矩,温度均正常。

因为对伺服的不了解,我们担心这些漏油会降低伺服电机的寿命,故决定拆开电机清洁,不小心连编码器也拆了,清洁电机后,原样装回,伺服驱动器上电就转,而且转速不均匀,空载静置地面的电机固定频率地相一个方向抖动,如果不用手按住,就会跳离地面!问题分析:查看电机的结构后,发现该三相交流永磁转子电机,定子类似于普通交流电机,转子为永磁体,转子长筒型,中有轴向孔洞,后轴端有一测速发电机形式的编码器,外圈三相六线的,就是有三组绕组类似一般的交流电机的定子,但是后部有两相集电环导流到内圈绕组,内圈也有一绕组,两相,估计是励磁用的。

这样一个结构的伺服电机拆开后竟然就完全不能原装装回去了,怎么装都不能正常运行了,电机抖的厉害,西门子SIMODRIVE 611驱动器有时有501,509,605等报警,一般都是501,报警内容为转子位置检测过电流120%。

处理过程:经过请教西门子的一些工程师和一些朋友,都反应是编码器安装位置不对引起的,同时特意叮嘱不能随便拆编码器和转子的相对位置,但是都无法提供正确的编码器从新安装的方法,所以特来求教,希望有过这方面经验,知识,的高手指点一二,多谢了!解决办法:1 该电机在旋转变压器旋转部分有条随意画的线条,不知道该对那里,没有明显的对应标记,但是我松掉变压器螺钉后,运转电机,慢慢手动旋转变压器也找到了比较好的运转位置,现在那个电机恢复了青春,在设备上无怨无悔地工作了2 将编码器的尾盖打开,固定编码器的连接片的位置要做个记号先将里面的M5螺丝拆下,然后用一个长一点的全螺纹M6的螺丝旋进去便可将编码器顶出来。

编码器检测仪使用说明书

编码器检测仪使用说明书
中(诊断板和 IC 卡插入的方向相同),IC 卡读写机自动进入编码器 检测功能,开始编码器的检测工作。
1. 测试串口 2. 税务信息 3. 查询累计 4. 被动状态
图 4 IC 卡读写机主菜单界面
编码器诊断仪 未初始化
请转动编码器 按确认键终止
图 5 诊断过程界面
4
编码器检测仪使用说明书
北京科泰康技术开发有限公司
(4) 诊断板首先对编码器进行通讯检测,如果通讯检测错误,则进行相关 的错误提示,如果通讯检测成功,则进入图 5 所示的界面。
(5) 图 5 所示界面中,如果提示“未初始化”,表示编码器为未初始化的 编码器,如果提示“已初始化”,则表示编码器初始化了。根据《加 油机检定规程》JJG443-2006,初始化过的编码器,换主板后只允许 加油三次。
编码器有效信号 SD
TXD
RXD GND 脉冲 PB 脉冲 PA
接编码器
VCC
两 针 跳 线
脉通 错 冲讯 误 指指 指 示示 示
灯灯 灯
电 源 指 示 灯
JP1
图 3 编码器诊断板
在编码器诊断板图例中,各部分接口如下:
3
编码器检测仪使用说明书
北京科泰康技术开发有限公司
1、 编码器接口
和编码器进行连接,编码器连接的线序如下: l 红: Vcc 电源 l 绿: PA 计量脉冲 A l 黄: PB 计量脉冲 B l 黑: GND 地 l 橙: RXD 串行通讯接收端,接编码器串行发送端。 l 蓝: TXD 串行通讯发送端,接编码器串行接收端。
四、编码器检测参数说明
1、 ID 号 ID 号即编码器的序列号,每个编码器唯一标识。计量检定时,将记录此序列号。 2、脉冲定义 1)、“90 度”,“顺时针”:两路脉冲相位差 90 度,流量计顺时针转动。

GST-BMQ-4编码器安装使用说明书

GST-BMQ-4编码器安装使用说明书

GST-BMQ-4编码器安装使用说明书(Ver.1.01,2022.06)一、概述GST-BMQ-4编码器(以下简称编码器)可对电子编码的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能,还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。

二、特点1.该编码器采用手握式结构,外形小巧,携带方便,操作简单;2.可对公司生产的总线型探测器、模块等设备编码,也可进行在线设备统计、批量测试、重码检测等操作;3.采用128*128点阵液晶显示,支持汉字、数字、字母、图标显示,显示直观;4.具有低功耗模式、自动关机功能;5.具有电池欠压指示功能;6.具备背光显示功能。

三、技术特性1.电源:4节5号1.5V电池或DC5V USB电源2.工作电流≤12mA3.待机电流≤0.3mA4.使用环境:温度:-10℃~+50℃相对湿度≤95%,不凝露5.尺寸:166mm×62mm×26mm6.外壳防护等级:IP40四、结构特征外形示意图如图1所示。

图1外形示意图1.总线接口2.TYPE-C接口3.开关键4.液晶屏5.背光键6.金属触片7.滑动按钮8.铭牌9.电池盒后盖10.固定螺钉其中各部分名称和功能说明如下:1.总线接口:编码器通过总线接口与探测器或模块相连。

2.TYPE-C接口:用于外置供电或编码器固件版本升级(固件升级属于专业操作,本说明书不做介绍)。

3.开机键:完成系统硬件开机和关机操作。

4.液晶屏:显示有关探测器的一切信息和操作人员输入的相关信息,并且当电源欠压时给出指示。

5.背光键:液晶屏背光的打开与关闭。

6.金属触片:编码器通过金属触片与探测器相接触(目前只适用G5系列探测器)。

7.滑动按钮:通过滑动按钮推出或收回金属触片。

8.铭牌:印于编码器背面。

9.电池盒后盖:内部放置电池。

10.固定螺钉:将电池盒后盖和后壳固定在一起。

五、使用及操作1.电池的初次安装打开电池盖螺丝和电池盒后盖,将电池正确装在电池盒内,盖好后盖,拧紧螺丝。

电子编码器的使用方法

电子编码器的使用方法

01编码器基本概念与原理Chapter编码器定义及作用编码器定义编码器作用工作原理简介编码过程解码过程在接收端,解码器对编码后的信号进行解码,还原为原始信号。

解码过程需要遵循与编码过程相对应的解码规则。

绝对式编码器直接测量输入信号的绝对值,生成与之对应的编码输出,适用于需要精确知道位置或状态的场合。

特点包括测量范围宽、分辨率高。

模拟编码器将模拟信号转换为数字信号,适用于音频、视频等模拟信号的数字化处理。

特点包括转换精度高、抗干扰能力强。

数字编码器将数字信号转换为适合传输或存储的格式,如曼彻斯特编码、差分曼彻斯特编码等。

特点包括编码效率高、易于实现同步。

增量式编码器通过测量输入信号的增量来生成相应的编码输出,适用于位置、速度等物理量的测量。

特点包括测量精度高、响应速度快。

常见类型及其特点02编码器选型与安装Chapter01020304根据实际需求选择适当的分辨率,高分辨率可提供更精确的位置信息。

分辨率考虑编码器的电压、电流和信号类型等电气特性,确保与控制系统兼容。

电气特性关注编码器的尺寸、重量、轴径等机械特性,确保与安装环境相匹配。

机械特性根据工作环境选择适合的防护等级和温度范围。

环境适应性选型依据及注意事项安装前准备安装编码器连接电缆030201安装步骤与规范调试方法及技巧通电检查校准零点测试功能调整参数03编码器操作指南Chapter完成初始化设置按照编码器说明书逐步完成初始化设置,包括参数配置、功能选择等。

根据通信协议要求,设置合适的波特率,以确保数据传输的稳定性。

选择通信协议根据实际需求选择合适的通信协议,如CAN 连接电源和信号线将编码器正确接入电源和信号进入初始化模式初始化设置流程01020304进入参数配置模式调整参数值选择需要配置的参数保存配置参数配置方法常见问题解决方案编码器无法正常工作01编码器输出信号异常02编码器参数配置错误0304编码器在通信系统中的应用Chapter信号传输过程中的作用信号转换压缩数据错误检测和纠正数字调制编码器将数字信号转换为适合在信道上传输的调制信号。

编码器使用说明

编码器使用说明

编码器使用说明光电编码器基础1.1 概述光电编码器是一种集光、机、电为一体的数字化检测装置,它具有分辨率高、精度高、结构简单、体积小、使用可靠、易于维护、性价比高等优点。

近10几年来,发展为一种成熟的多规格、高性能的系列工业化产品,在数控机床、机器人、雷达、光电经纬仪、地面指挥仪、高精度闭环调速系统、伺服系统等诸多领域中得到了广泛的应用。

光电编码器可以定义为:一种通过光电转换,将输至轴上的机械、几何位移量转换成脉冲或数字量的传感器,它主要用于速度或位置(角度)的检测。

典型的光电编码器由码盘(Disk)、检测光栅(Mask)、光电转换电路(包括光源、光敏器件、信号转换电路)、机械部件等组成。

一般来说,根据光电编码器产生脉冲的方式不同,可以分为增量式、绝对式以及复合式三大类。

按编码器运动部件的运动方式来分,可以分为旋转式和直线式两种。

由于直线式运动可以借助机械连接转变为旋转式运动,反之亦然。

因此,只有在那些结构形式和运动方式都有利于使用直线式光电编码器的场合才予使用。

旋转式光电编码器容易做成全封闭型式,易于实现小型化,传感长度较长,具有较长的环境适用能力,因而在实际工业生产中得到广泛的应用,在本书中主要针对旋转式光电编码器,如不特别说明,所提到的光电编码器则指旋转式光电编码器。

1.2 增量式光电编码器1.2.1 原理及其结构增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移,但是不能通过输出脉冲区别出在哪个位置上的增量。

它能够产生与位移增量等值的脉冲信号,其作用是提供一种对连续位移量离散化或增量化以及位移变化(速度)的传感方法,它是相对于某个基准点的相对位置增量,不能够直接检测出轴的绝对位置信息。

一般来说,增量式光电编码器输出A、B两相互差电度角的脉冲信号(即所谓的两组正交输出信号),从而可方便地判断出旋转方向。

同时还有用作参考零位的Z相标志(指示)脉冲信号,码盘每旋转一周,只发出一个标志信号。

编码器调零的检测方法

编码器调零的检测方法

编码器调零的检测方法
编码器是一种用于测量物体位置和速度的设备,它通过将位置转换为数字信号来实现精确的定位。

在使用编码器时,调零是一个重要的步骤,它确保测量的准确性和可靠性。

下面是几种常用的编码器调零的检测方法:
1. 参考点检测法:这是最常用的调零方法之一。

编码器通常会设置有一个参考点,将编码器的位置归零。

通过检测并回到参考点,可以确保编码器的位置准确。

这个方法要求编码器在设备的初始位置附近有一个已知的、固定的参考位置。

2. 零位标记法:这种方法适用于采用编码器测量旋转运动的设备。

在编码器固定在设备上后,将其旋转到一个已知的零位标记,然后进行校准。

这种方法可以通过比较编码器的读数和设备的实际旋转角度来检测偏差。

3. 信号比较法:该方法需要使用两个编码器,一个作为主编码器,另一个作为辅助编码器。

两个编码器被安装在同一设备上,主编码器被视为标准,辅助编码器用于检测误差。

通过比较主编码器和辅助编码器的读数,可以确定编码器的调零情况。

4. 反馈检测法:这种方法适用于使用编码器进行闭环控制的设备。

编码器的反馈信号通过与设备的预期位置进行比较,可以检测到编码器的调零情况。

如果反馈信号与设备预期位置存在偏差,则需要进行调整。

总之,编码器调零是确保测量准确性和设备可靠性的关键步骤。

上述提到的方法都是常用的编码器调零检测方法,具体的选择应根据实际情况和设备的要求来决定。

通过正确执行调零步骤,并校准编码器的读数,可以确保精确的位置测量和可靠的运动控制。

一种编码器输入模块检测方法

一种编码器输入模块检测方法

一种编码器输入模块检测方法嘿,咱今儿就来说说这编码器输入模块检测方法。

你想啊,这编码器就像是个小机灵鬼,它能把各种信息转化成特定的信号。

那输入模块呢,就是接收这些信号的小入口啦。

检测这玩意儿,就好比给它来个全面体检。

首先呢,咱得看看它连接得稳不稳,就像人走路得脚踏实地一样,要是连接松松垮垮的,那可不行呀,信息传递不就容易出错嘛。

然后呢,给它来点小测试信号,看看它能不能准确接收和处理,这就跟考试似的,得看看它有没有真本事。

再说说这检测过程中得注意的细节呀,那可真是不少。

就好像你要照顾一个小宝贝,得小心翼翼的。

比如说,检测环境得稳定吧,不能这边风一吹那边雨一淋的,那能检测准确嘛。

还有啊,检测工具也得靠谱呀,不能拿个残次品工具去检测,那不就闹笑话了嘛。

想象一下,如果不认真检测,那后果可能很严重哦。

就好比一辆汽车,要是某个零件没检测好,开着开着出问题了,那多危险呀。

所以啊,这检测可不能马虎,得认认真真对待。

咱可以把这个过程想象成一场探险,每一个步骤都是在探索这个输入模块的秘密。

有时候可能会遇到一些小麻烦,就像在探险中遇到小怪兽一样,但咱不能怕呀,得鼓起勇气去解决。

而且呀,检测可不是一次就行的哦,就像人得定期体检一样,这输入模块也得时不时地检查检查,确保它一直都好好的,能正常工作。

不然哪天突然出问题了,那不就麻烦大了嘛。

总之呢,这编码器输入模块检测方法可重要啦,得重视起来,按照正确的步骤,仔细地去检测,这样才能保证它一直乖乖地为我们服务呀,你说是不是呢?咱可不能让这个小模块给咱捣乱呀!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

问过很多人了,大家都知道这个东西不能私自乱碰,但是问题是:它还是被我莽撞地宽衣解带了,已近不是原装处子的西门子伺服电机,装上伺服驱动器就耍泼,从地面跳起老高。

一个劲的扑腾,特来此请教坛子里的高手,到底如何从新安装伺服电机的编码器,如何检测编码器的位置,如何调整,需要的设备等。

问题起由:伺服电机与减速齿轮箱直连垂直安装,最近天气温度高,齿轮箱油封故障,齿轮油经由轴渗漏入下方的伺服电机,再从伺服电机电缆接口漏出来了,但是电机各项参数正常,电流,速度,力矩,温度均正常。

因为对伺服的不了解,我们担心这些漏油会降低伺服电机的寿命,故决定拆开电机清洁,不小心连编码器也拆了,清洁电机后,原样装回,伺服驱动器上电就转,而且转速不均匀,空载静置地面的电机固定频率地相一个方向抖动,如果不用手按住,就会跳离地面!
问题分析:查看电机的结构后,发现该三相交流永磁转子电机,定子类似于普通交流电机,转子为永磁体,转子长筒型,中有轴向孔洞,后轴端有一测速发电机形式的编码器,外圈三相六线的,就是有三组绕组类似一般的交流电机的定子,但是后部有两相集电环导流到内圈绕组,内圈也有一绕组,两相,估计是励磁用的。

这样一个结构的伺服电机拆开后竟然就完全不能原装装回去了,怎么装都不能正常运行了,电机抖的厉害,西门子SIMODRIVE 611驱动器有时有501,509,605等报警,一般都是501,报警内容为转子位置检测过电流120%。

处理过程:经过请教西门子的一些工程师和一些朋友,都反应是编码器安装位置不对引起的,同时特意叮嘱不能随便拆编码器和转子的相对位置,但是都无法提供正确的编码器从新安装的方法,所以特来求教,希望有过这方面经验,知识,的高手指点一二,多谢了!
解决办法:1 该电机在旋转变压器旋转部分有条随意画的线条,不知道该对那里,没有明显的对应标记,但是我松掉变压器螺钉后,运转电机,慢慢手动旋转变压器也找到了比较好的运转位置,现在那个电机恢复了青春,在设备上无怨无悔地工作了
2 将编码器的尾盖打开,固定编码器的连接片的位置要做个记号先将里面的M5螺丝拆下,然后用一个长一点的全螺纹M6的螺丝旋进去便可将编码器顶出来。

编码器的尾盖拆开后里面圆孔的边缘有个刻线。

电机的尾部也有条刻线(与编码器连接的部分),记好两刻线的位置
3这电机应是无刷电机了,所以编码器检测换向位置UVW,故不能随意安装了,现场调节一般手一边调节编码器,一边看电机电流,让其在最小则是最佳位置,但往往由于手的抖动或其他原因,不会在位置最佳,电机不能满负荷或高速运行,正规的如下:
1.波形观察法
适用于带换相信号的增量式编码器、正余弦编码、旋转变压器。

1) 以示波器直接观察UV线反电势波形过零点与传感器的U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点的相位对齐关系,以此方法可以将传感器的上述信号边沿或过零点对齐到-30度电角度相位;
2) 以阻值范围适当的三个等值电阻构成星形,接入永磁伺服电机的UVW动力线,以示波器观察U相动力线与星形等值电阻的中心点之间的虚拟U相反电势波形与
与传感器的U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点的相位对齐关系,以此方法可以将传感器的上述信号边沿或过零点对齐到电角度相位0点;
2.转子定向法
适用于带换相信号的增量式编码器、正余弦编码、旋转变压器的波形对齐,或者绝对式编码器和正余弦编码、旋转变压器等按可提供单圈绝对位置数值信息对齐。

1) 将U相接入低压直流源的正极,V相接入直流源的负端,定向电机轴
此后一边调整传感器与电机的相对位置关系,一边以示波器观察传感器信号,直到U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点准确复现,以此方法可以将传感器的上述信号边沿或过零点对齐到 -30度电角度相位;也可以一边调整传感器与电机的相对位置关系,一边设法观察单圈绝对位置的数值信息,直到数据零位准确复现,以此方法也可以将传感器的单圈绝对位置零点对齐到 -30度电角度相位;
如果事先估算出 -30度电角度对应的单圈绝对位置的数值,还可以调整传感器与电机的相对位置关系,直到该数值准确复现,就可以将单圈绝对位置零点直接对齐到电角度相位0点(该方法可能比将在下一面 2) 中总结的后一条方法精确度更好一些);
当然也完全可以不调整传感器与电机的相对位置关系,而是简单地随机安装编码器,把读取到的单圈绝对位置信息作为初始安装的偏置值,通过后续运算,实现单圈绝对位置信息和电角度相位零点的逻辑对齐,该方法的人工操作要求最低。

2) 将U相接入低压直流源的正极,将V相和W相并联后接入直流源的负端,定向电机轴
此后一边调整传感器与电机的相对位置关系,一边以示波器观察传感器信号,直到U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点准确复现,以此方法可以将传感器的上述信号边沿或过零点对齐到电角度相位0点;也可以一边调整传感器与电机的相对位置关系,一边设法观察单圈绝对位置的数值信息,直到数据零位准确复现,以此方法也可以将传感器的上述信号边沿或过零点对齐到电角度相位0点。

相关文档
最新文档
