伽利略望远镜设计

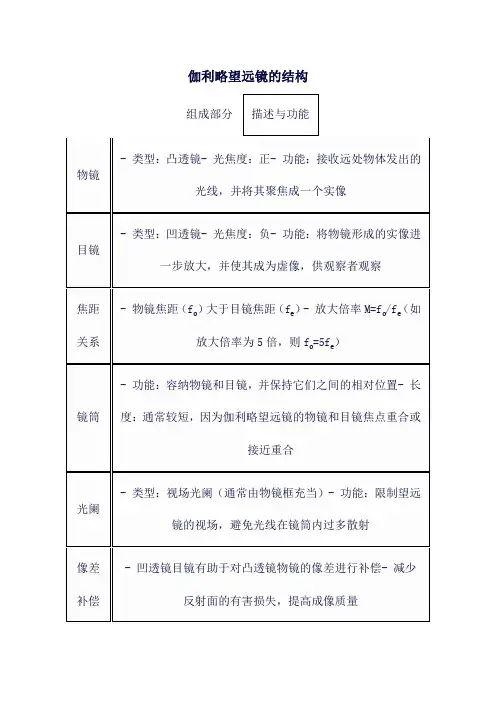

伽利略望远镜的结构
- 功能：容纳物镜和目镜，并保持它们之间的相对位置- 长度：通常较短，因为伽利略望远镜的物镜和目镜焦点重合或接近重合
光阑
- 类型：视场光阑（通常由物镜框充当）- 功能：限制望远镜的视场，避免光线在镜筒内过多散射
像差补偿
- 凹透镜目镜有助于对凸透镜物镜的像差进行补偿- 减少反射面的有害损失，提高成像质量
成像特点
- 共虚焦点：伽利略望远镜的物镜和目镜共同形成一个虚焦点- 虚像：观察者看到的是由目镜放大的虚像
结构优势
- 结构简单，制作相对容易- 减少了反射面的光能损耗，提高了光线的利用率伽来自略望远镜的结构组成部分
描述与功能
物镜
- 类型：凸透镜- 光焦度：正- 功能：接收远处物体发出的光线，并将其聚焦成一个实像
目镜
- 类型：凹透镜- 光焦度：负- 功能：将物镜形成的实像进一步放大，并使其成为虚像，供观察者观察
焦距关系
- 物镜焦距（fₒ）大于目镜焦距（fₑ）- 放大倍率M=fₒ/fₑ（如放大倍率为5倍，则fₒ=5fₑ）

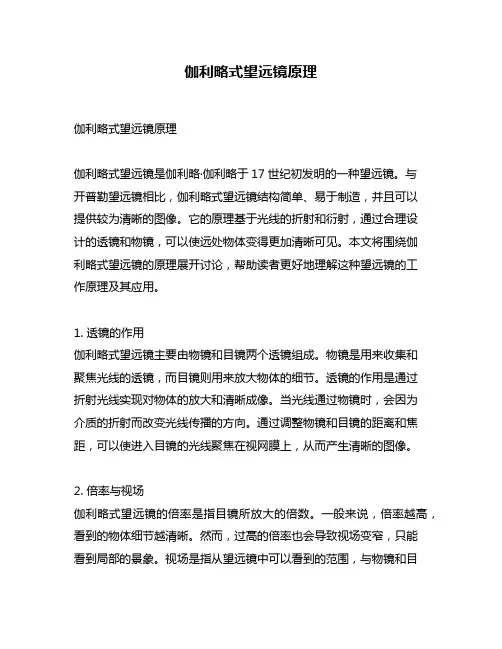

伽利略式望远镜原理
伽利略式望远镜原理伽利略式望远镜原理伽利略式望远镜是伽利略·伽利略于17世纪初发明的一种望远镜。
与开普勒望远镜相比，伽利略式望远镜结构简单、易于制造，并且可以提供较为清晰的图像。
它的原理基于光线的折射和衍射，通过合理设计的透镜和物镜，可以使远处物体变得更加清晰可见。
本文将围绕伽利略式望远镜的原理展开讨论，帮助读者更好地理解这种望远镜的工作原理及其应用。
1. 透镜的作用伽利略式望远镜主要由物镜和目镜两个透镜组成。
物镜是用来收集和聚焦光线的透镜，而目镜则用来放大物体的细节。
透镜的作用是通过折射光线实现对物体的放大和清晰成像。
当光线通过物镜时，会因为介质的折射而改变光线传播的方向。
通过调整物镜和目镜的距离和焦距，可以使进入目镜的光线聚焦在视网膜上，从而产生清晰的图像。
2. 倍率与视场伽利略式望远镜的倍率是指目镜所放大的倍数。
一般来说，倍率越高，看到的物体细节越清晰。
然而，过高的倍率也会导致视场变窄，只能看到局部的景象。
视场是指从望远镜中可以看到的范围，与物镜和目镜的口径有关。
为了获得更广阔的视场，适当选择物镜和目镜的口径是非常重要的。
3. 分辨率与清晰度分辨率是指望远镜能够分辨两个近邻物体间距离的能力。
分辨率越高，望远镜看到的细节越丰富。
与分辨率相关的因素有透镜的口径大小、入射光线的波长和透镜表面的光学质量等。
清晰度是指望远镜图像的清晰程度。
透镜的光学质量、透镜与光源之间的间隔以及透镜表面的净度等因素都会影响图像的清晰度。
4. 应用与发展伽利略式望远镜的发明开启了人类对宇宙的观测与探索。
通过望远镜，人们探索了太阳系行星的表面特征、恒星和星系的运动以及宇宙中的黑洞和射电波等。
伽利略式望远镜的结构也为后来的望远镜设计提供了一定的启示，促进了望远镜技术的进步。
个人观点与理解伽利略式望远镜的原理虽然相对简单，但其应用广泛，对人类认识宇宙的发展起到了重要推动作用。
作为一种基本型的望远镜，伽利略式望远镜为我们提供了深入探索宇宙的工具。
伽利略望远镜zemax课程设计
伽利略望远镜zemax课程设计一、课程目标知识目标：1. 学生能理解伽利略望远镜的基本原理，掌握其结构与功能。
2. 学生能运用Zemax软件进行望远镜光学系统的模拟与优化。
3. 学生了解望远镜在科学探索中的应用和发展历程。
技能目标：1. 学生掌握Zemax软件的基本操作，能够建立望远镜的光学模型。
2. 学生通过实践操作，学会调整和优化望远镜光学系统，提高成像质量。
3. 学生具备运用望远镜进行天文观测的能力。
情感态度价值观目标：1. 学生培养对科学研究的兴趣，激发探索宇宙的热情。
2. 学生在学习过程中，增强团队协作和沟通能力，培养合作精神。
3. 学生通过学习望远镜发展史，树立正确的科学观和价值观，增强民族自豪感。
本课程针对高年级学生，结合学科特点，注重理论与实践相结合，提高学生的实际操作能力。
课程目标明确，可衡量性强，有助于学生和教师在教学过程中清晰地了解预期成果。
通过本课程的学习，学生将能够掌握望远镜光学知识，运用Zemax软件进行实践操作，并在情感态度价值观方面得到全面提升。
二、教学内容1. 伽利略望远镜原理及结构- 望远镜发展简史- 伽利略望远镜的工作原理- 望远镜光学系统组成及其功能2. Zemax软件基本操作- 软件界面及功能介绍- 光学系统建模与仿真- 优化方法及其应用3. 望远镜光学系统设计与优化- 望远镜光学系统设计原则- 实例分析：伽利略望远镜光学系统设计- 光学系统成像质量评价与优化4. 天文观测实践- 望远镜使用方法与技巧- 实地观测：行星、恒星等天体的观测- 观测数据记录与分析5. 情感态度价值观培养- 望远镜在科学探索中的作用- 科学家精神及其启示- 团队协作与沟通能力的培养教学内容依据课程目标进行选择和组织，确保科学性和系统性。
教学大纲明确，涵盖伽利略望远镜原理、Zemax软件应用、光学系统设计与优化、天文观测实践等方面，与课本内容紧密关联。
教学进度安排合理，使学生能够循序渐进地掌握相关知识和技能。
伽利略望远镜设计
伽利略望远镜设计
在伽利略望远镜中，凸透镜被用作物镜，凹透镜被用作目镜。
物镜负
责收集光线，并将其聚焦在焦平面上。
目镜负责放大这些图像，使其变得
更清晰可见。
纸筒则用于固定和保护这两个透镜。
伽利略望远镜的设计具有许多优点。
首先，它相对简单而易于制造。
相比于其他望远镜，它所需的光学材料和工艺都相对简单，因此成本较低。
其次，它使用的是凸透镜而不是凹透镜，使其在观察近距离物体时更为方便。
此外，伽利略望远镜还具有较小的体积和重量，便于携带和使用。
然而，伽利略望远镜也存在一些限制。
首先，由于透镜的制造精度较低，它不能消除光的色差，这导致观测到的图像可能出现色差。
其次，伽
利略望远镜的视场较窄，只能观察到一个小范围内的天体。
此外，它的放
大倍数较高，但分辨率相对较低，因此在观测细节时可能会有一定限制。
尽管伽利略望远镜存在一些缺点，但它仍然被认为是天文学史上的里
程碑。
它的发明与使用为天文学研究提供了新的工具和方法，对现代天文
学的发展产生了深远影响。
伽利略望远镜的设计奠定了后来更为先进的望
远镜的基础，为我们更深入地探索宇宙的奥秘提供了重要的启示。
伽利略望远镜设计原理
光电技术学院——望远镜系统结构设计专业：电子科学与技术班级：光电子082班*名：**学号：**********指导老师：**2010年5月28日目录第一章引言......................................................................................... . (3)第二章概述 (3)2.1 课程设计的目的及意义 (3)2.2 课程设计的内容 (3)2.3 望远镜的介绍 (3)2.4 望远镜的分类 (4)第三章伽利略望镜工作原理及发展简史 (5)3.1 望远镜的工作原理 (5)3.2 望远镜发展简史 (5)第四章望远镜的主要特性分析 (6)4.1 望远镜的主要特性分析 (6)4.2 开普勒望远镜的参数计算 (8)第五章物镜和目镜的选择 (9)5.1 物镜的选择 (9)5.2 物镜实例 (10)5.3 目镜的选择 (12)5.4 目镜实例 (13)第六章测微准直望远镜 (15)6.1 测微准直望远镜概述 (15)6.2 测微准直望远镜计量特性 (15)第七章棱镜转向系统 (16)7.1 Porro棱镜结构及其点 (16)7.2 Roof棱镜结构及其特点 (16)7.3 折转形式望远镜系统分 (17)7.4 类似棱镜结构晶体分析 (17)第八章光学系统初始结构参数计算方法 (17)第九章光栅 (19)第十章心得体会 (19)第十一章参考文献 (20)第一章引言本课程的任务是在学习工程光学基础、光学测试技术等技术基础课程的基础上，进行光学仪器的设计，目的是让学生了解光学设计中主要的环节，掌握光学仪器设计、开发的基本方法，以便今后能从事光学仪器的设计、研发工作。
本课程主要研究光学仪器设计中的基本部分，如：光源、目镜、物镜、分化板等，以及光学仪器设计中考虑的基本问题，如：物象位置关系、系统放大倍数、系统分辨率、相差等。
课程涉光学基础、光学测试技术、误差理论及数据处理、精密仪器设计等多方面。
伽利略望远镜设计
伽利略望远镜设计
1.物镜：物镜是望远镜的主镜，通常由凹透镜制成。
它的作用是聚集
远处的光线，使得光线能够汇聚在焦点上，从而形成一个放大的图像。
物
镜的直径越大，能够收集的光线也就越多，从而提高望远镜的分辨率。
2.目镜：目镜是用来放大物镜聚焦的光线，使观察者能够看到清晰的
图像。
目镜通常由凸透镜制成，其作用是将物镜聚焦的光线进一步放大，
并将图像投影到观察者的眼睛上。
3.焦距和放大倍数：伽利略望远镜的焦距是由物镜和目镜的组合决定的。
通常情况下，物镜的焦距比目镜的焦距要长，这样可以获得较大的放
大倍数。
放大倍数等于物镜焦距和目镜焦距的比值。
4.支架和调焦机构：伽利略望远镜通常使用一个稳固的支架来支撑物
镜和目镜，保持它们的相对位置和角度。
同时，望远镜还配备了调焦机构，使观察者能够调整目镜与物镜的距离，从而实现清晰的焦点。
伽利略望远镜的工作原理是，在光线通过物镜之后，汇聚到焦点上形
成一个实像。
然后，目镜将实像再次放大，并使其投影到观察者的眼睛上，观察者就可以看到放大的图像。
由于人眼无法直接看到实像，所以需要目
镜起到放大和折射的作用。
总而言之，伽利略望远镜的设计是基于凹透镜和凸透镜的组合，通过
调节物镜和目镜之间的焦距和放大倍数，使观察者能够看到远处的物体。
这种设计原理为天文学的发展做出了巨大贡献，也为后来更先进的望远镜
设计奠定了基础。
伽利略望远镜的光学结构？
伽利略望远镜是由意大利天文学家伽利略·伽利莱在17世纪初期发明的一种光学望远镜。
它的光学结构相对简单，主要包括以下几个部分：
1. 物镜（Objective）：物镜是望远镜的主要光学部件，通常由凸透镜组成。
它的作用是收集并聚焦光线，形成真实的倒立的实像。
2. 目镜（Eyepiece）：目镜通常也由凸透镜组成，负责观察者的眼睛所看到的图像。
目镜会进一步放大并矫正物镜成像出的倒立图像，使其变成正立的放大图像。
3. 支架：伽利略望远镜通常的支架是两个管状结构，物镜和目镜分别安装在两端，形成一个固定的光学路径。
支架上还会有焦距调节装置来调整物镜和目镜之间的距离，以实现焦点的准确调整。
总的来说，伽利略望远镜的光学结构主要包括物镜、目镜和支架。
物镜负责收集光线并形成倒立的实像，目镜则放大并矫正实像，使其成为正立的放大图像。
这几个部分的结构相对简单，是伽利略望远镜早期光学设计的基础。
伽利略望远镜设计
伽利略望远镜设计————————————————————————————————作者：————————————————————————————————日期:ﻩ伽利略望远镜设计报告1. 总体设计要求及方法课题要求设计一个伽利略望远系统，要求:放大倍率为5X,筒长为2５0m ｍ,物镜最大直径不大于25m ｍ,接受器为人眼。
伽利略望远镜是由正光焦度的物镜和负光焦度的目镜组成,其放大倍率大于1。
光路图如下:图 1 伽利略望远镜光路图为对光学系统进行迭代设计和优化,采用光学设计软件Ｚｅmax 对望远镜的物镜、目镜分别进行建模和优化,以取代繁琐复杂的光路计算。
之后再将二者组合建模，并对最后的成像质量进行详细的评价。
２. 光学系统设计２.1 初步参数设计根据系统设计要求，镜筒长度25０mm ，而物镜到目镜的间距为:'o e l f f =-视觉放大率要求为5x,故有：'/5o e f f =l 应当略小于筒长，因此将l 设计为２４0ｍｍ,计算得出物镜焦距ｆo ’为３0０m ｍ，目镜焦距ｆe 为60mm 。
伽利略望远镜一般以人眼作为视场光阑，物镜框为视场光阑,同时为望远系统的入射窗。
由于视场光阑不与物面重合，因此伽利略望远镜一般存在渐晕现象。
出瞳应位于人眼观察处,为方便观察,设定出瞳距离目镜１５ｍm 处，物镜的直径为25ｍm,因此出瞳据物镜距离为：''2z o e z l f f l =-+当视场为50％渐晕时,望远镜的视场角为:tan Z D l ω=计算得出望远镜的视场角ω为２.8°，可见伽利略望远镜的视场非常小。
2．1 物镜设计2.１.1 结构选择一般有三种结构形式：折射式、反射式和折返式。
而一般军用光学仪器和计量仪器中使用的望远镜物镜为折射式物镜。
单透镜的色差和球差都相当严重,现代望远镜一般都采用两块或多块透镜组成的镜组。
其中又可分为双胶合物镜、双分离物镜、三分离物镜、摄远物镜，如下图所示。
伽利略望远镜的原理及光路图
伽利略望远镜的原理及光路图
物镜是会聚透镜而目镜是发散透镜的望远镜。
光线经过物镜折射所成的实像在目镜的后方（靠近人目的后方）焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。
伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。
其优点是镜筒短而能成正像，但它的视野比较小。
把两个放大倍数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为“观剧镜”；因携带方便，常用以观看表演等。
你可以用很低的费用制作一架伽利略式望远镜。
从文化用品商店买一块直径、焦距大一些的眼镜片作为物镜和一块焦距、直径较小的透镜作为目镜。
用胶水和小槽把两块镜片装在硬纸筒内，再做一个简单的台座，于是一架能够看到月亮上的群山、银河中的繁星和木星的卫星的望远镜便制成了。
想想看，伽利略就是用这人发现的。
但是切记，不要通过望远镜直接观察太阳，以免高温灼伤眼睛！伽利略的折射望远镜有一个令人讨厌的缺点，就是在明亮物体周围产生“假色”。
“假色”产生的症结在于通常所谓的“白光”根本不是白颜色的光，而是由组成彩虹的从红到紫的所有色光混合而成的。
当光束进入物镜并被折射时，各种色光的折射程度不同，因此成像的焦点也不同，模糊就产生了。
1611年，另一位天文学家开普勒用两片双凸透镜分别作为物
镜和目镜，使放大倍数有了明显的提高，以后人们将这种光学系统称为开普勒式望远镜。
现在人们用的折射式望远镜还是这两种形式。
但是“假色”问题仍然未能解决。
伽利略望远镜设计原理
伽利略望远镜设计原理
首先是光学原理。
伽利略望远镜采用了两个透镜的设计，即目镜和物镜。
目镜位于望远镜的顶部，使我们可以通过此镜头看到目标物体。
物镜则位于望远镜的底部，它是用来聚集光线的透镜，可以产生放大效果。
当光线从目标物体通过物镜进入望远镜时，物镜将光线聚集在望远镜的焦点处。
此时，目镜将在物镜聚焦处形成的虚像放大，使我们能够清楚地看到物体细节。
所谓的放大倍数，就是目镜形成的虚像和肉眼实际看到的物体大小之间的比例关系。
其次是结构原理。
伽利略望远镜的结构相对简单，由几个重要部分组成。
主要的部分包括物镜、目镜和望远镜管。
物镜是一个凸透镜，它负责放大需要观察的物体。
目镜则是一个凸透镜，它负责放大物镜聚焦处的虚像。
望远镜管是连接物镜和目镜的结构，它保证了两个透镜的合适位置，以及让使用者能够稳定地观察物体。
为了使望远镜能够稳定地观察物体，望远镜管通常有一个可调节的焦距，以及一对支撑物镜和目镜的杆子。
这些支撑物镜和目镜的杆子可以调节望远镜的焦点，使使用者能够聚焦并放大物镜和目镜聚焦处的虚像。
总的来说，伽利略望远镜的设计原理是通过物镜和目镜的组合，使我们能够放大和观察远处的物体。
它们的结构相对简单，但功能强大，对天文学研究和科学研究产生了重大影响。
伽利略望远镜的成像原理
伽利略望远镜的成像原理
伽利略望远镜是由伽利略在1609年发明的，它是世界上第一台用于天文观测
的望远镜。
伽利略望远镜的成像原理主要是利用透镜组将远处物体的光线聚焦到焦点上，然后通过目镜放大观察。
下面我们将详细介绍伽利略望远镜的成像原理。
首先，伽利略望远镜的主要部件包括目镜、物镜和支架。
物镜是用来接收光线的，它通常由凸透镜组成。
当远处物体发出的光线经过物镜时，会被透镜折射并聚焦到焦点上。
目镜则是用来放大焦点处的物体，使观察者能够清晰地看到远处的景物。
支架则是用来支撑和固定物镜和目镜的，保证它们能够稳定地工作。
其次，伽利略望远镜的成像原理是基于凸透镜的成像原理。
凸透镜具有使光线
聚焦的能力，当远处物体发出的光线通过凸透镜时，会被透镜折射并聚焦到焦点上。
这样，观察者通过目镜就可以看到一个放大的、清晰的影像。
最后，伽利略望远镜的成像原理还涉及到了人眼的视觉原理。
人眼是通过视网
膜上的感光细胞来感知光线的，当光线聚焦到视网膜上时，感光细胞就会向大脑发送信号，大脑再将这些信号解读成图像。
因此，伽利略望远镜的成像原理是基于人眼的视觉原理来设计的，它能够使观察者清晰地看到远处的景物。
综上所述，伽利略望远镜的成像原理是基于凸透镜的成像原理和人眼的视觉原
理来设计的。
通过物镜将光线聚焦到焦点上，再通过目镜放大观察，观察者就能够清晰地看到远处的景物。
这一原理的发明，为人类的天文观测和科学研究提供了重要的工具，也为后来的望远镜设计提供了重要的启示。
伽利略望远镜的成像原理是现代望远镜设计的基础，它对于人类的科学探索和天文观测具有重要的意义。
伽利略发明望远镜的故事
17世纪的时候，天文学家伽利略将望远镜对准了天空，他通过望远镜所看到的一切，任当时的欧洲引起了巨大的轰动。
其实伽利略并不是望远镜的发明者，让我们先来大致追溯一下望远镜的诞生过程吧。
这个具有划时代意义的仪器的发明归功于一位荷兰的眼镜制造商利帕希。
17世纪的某一天，两个儿童在利帕希的店里玩两块透镜，他们一前一后拿着两块透镜对准远处的房顶，惊讶地发现远处屋顶上的风向标变得如同在眼前一般近。
利帕希看到后也觉得很是惊奇，于是在两个透镜之间加了根管子将它们连接起来，这就是望远镜的雏形。
这项发明来得太过简单，甚至于利帕希都认为这没有申请专利的必要。
虽然如此，望远镜的发明还是在欧洲传开了。
伽利略当时离利帕希并不太远，他听到了关于望远镜的传闻，便开始深入研究光线的折射理论。
并没有耗上太长的时间，伽利略所制作的第一架望远镜就诞生了，不过他所自制的第一架望远镜只能把物体放大3倍。
继续苦研一个月后，伽利略很快制作出了第二架望远镜，这次能将物体放大8倍。
伽利略一直追求制作出放大倍率更大的望远镜，直到1608年，他制作出了能放大30倍的望远镜。
伽利略望远镜zemax课程设计
伽利略望远镜zemax课程设计一、教学目标本课程旨在通过学习伽利略望远镜的相关知识，使学生掌握望远镜的基本原理、结构和设计方法。
在知识目标方面，学生需要了解伽利略望远镜的历史背景、光学原理、光学元件及其作用。
在技能目标方面，学生能够运用光学设计软件Zemax进行简单的望远镜设计，分析并优化光学系统性能。
在情感态度价值观目标方面，学生将培养对科学探索的兴趣，增强创新意识和实践能力。
二、教学内容本课程的教学内容主要包括四个方面：望远镜的基本原理、望远镜的光学设计、望远镜的制造与测试、望远镜的应用。
其中，望远镜的基本原理包括伽利略望远镜的历史背景、光学原理等；望远镜的光学设计主要介绍光学元件及其作用，如透镜、镜片等；望远镜的制造与测试涉及望远镜的组装、调试及性能评估；望远镜的应用则主要包括天文观测、地理观测等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式。
如讲授法、讨论法、案例分析法和实验法等。
在讲授法中，教师将系统地讲解望远镜的基本原理、光学设计等知识；在讨论法中，学生将针对实际问题进行探讨，培养解决问题的能力；在案例分析法中，教师将引导学生分析典型望远镜设计案例，提高学生的实践能力；在实验法中，学生将动手组装、调试望远镜，培养实际操作能力。
四、教学资源为了支持教学内容的实施，我们将准备以下教学资源：教材《伽利略望远镜光学设计》、参考书《光学原理与应用》、多媒体资料（包括视频、图片等）、实验设备（如望远镜、光学仪器等）。
这些资源将有助于丰富学生的学习体验，提高学习效果。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多个方面，以全面、客观、公正地评价学生的学习成果。
平时表现主要考察学生的课堂参与度、提问回答等情况，占总评的20%；作业分为练习题和设计项目，占总评的30%；考试包括期中考试和期末考试，占总评的50%。
此外，还将设置优秀作业展示、设计竞赛等活动，鼓励学生展示自己的成果。
伽利略望远镜
原理
伽利略型
光线经过物镜折射所成的虚像在目镜的后方（靠近人目的后方）焦点上， 这像对目镜是一个虚像，因此经 它折射后成一放大的正立虚像。伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。其优点是镜筒短而能成 正像，但它的视野比较小。
把两个放大倍数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为 “观剧镜”；因携带方便，常用以观看表演等。
ห้องสมุดไป่ตู้
谢谢观看
观测成果
伽利略望远镜(9张)他先观测到了月球的高地和环形山投下的阴影，接着又发现了太阳黑子，此外还发现了 木星的4个最大的卫星。自那以后，科学技术已经获得了长足进步，光学技术的腾飞促使科学仪器不断更新。当今 最先进的地面望远镜具有庞大的结构，直径达10米的灵活转动镜片。然而，现代高级的天文望远镜都是在前人基 础上发展起来的。
1609年的秋天，身兼帕多瓦大学数学、科学和天文学教授的伽利略，制作出了一个放大倍数为32倍的望远镜。 伽利略将镜头首次对准了月球，这是人类首次对月面进行科学观测。
1610年1月7日，伽利略发现了木星的四颗卫星，为哥白尼学说找到了确凿的证据，标志着哥白尼学说开始走 向胜利。借助于望远镜，伽利略还先后发现了土星光环、太阳黑子、太阳的自转、金星和水星的盈亏现象、月球 的周日和周月天平动，以及银河是由无数恒星组成等等。
更重要的是，他由此知道，月球并非是上帝创造的尤物，天堂中的东西也不一定是尽善尽美的，他相信月球 和地球一样，是个有着实地的世界，说不定，在那些山洞内还可能栖息着神秘的“月球人”呢。
伽利略望远镜原理接着，伽利略又把目标指向了灿烂的星星，尽管在望远镜内“星星还是那个星星”，但明 显地变得更加明亮了，而且还出现了众多原先肉眼无法见到的小星，由此他也成为世界上最早识破漫漫银河奥秘 的人——这不是“牛奶路”，而是无数星体交织在一起的光辉！这一切也使他相信，哥白尼所说的“恒星离我们 极其遥远”可能是句至理名言，不然为什么望远镜无法把它们放大呢。从那年年底起，伽利略的目光又投向了行 星。1月7日，他已见到了木星那淡黄色的小小圆面，这说明行星确实比恒星近得多。
伽利略望远镜目镜成像原理
伽利略望远镜目镜成像原理伽利略望远镜的目镜成像原理，听起来有点高大上，但其实说起来就像聊天一样轻松。
想象一下，伽利略当年用这个望远镜看到的星星，那种兴奋感简直不能再赞了！这家伙在1609年瞧见的东西，可不是普通人能随便看到的。
为了理解这个目镜成像，咱们得先搞明白一些基本的概念。
望远镜主要是由物镜和目镜组成，物镜就像个眼睛，负责把远处的光线收集过来。
而目镜呢，像个放大镜，帮助咱们把看到的东西放大。
咱们常说“远看千山万水，近观细节”，这就是道理。
先说说物镜，物镜一般是个大镜子，负责聚光。
它把远处的光线聚集在一个点上，形成一个倒立的像。
这时候你可能会想，哎，这像倒立了看着怪怪的呀！但是别急，这正是目镜派上用场的地方。
目镜的作用就是把这个倒立的像重新变回来，嘿，这就像咱们看倒影时一扭头，瞬间就能看到正面的样子。
再看看目镜的构造，通常是由一个或者多个透镜组成。
透镜的曲率、材料都会影响最终的成像效果。
好比说咱们平时戴的眼镜，偏光、近视、远视，都是透镜的功劳！而伽利略的目镜，虽然简单，但设计得相当巧妙。
通过目镜，咱们的眼睛可以把原本模糊的影像变得清晰、细腻，就像从糊涂账变成明明白白的一样。
想象一下，在星空下，用这台望远镜，你能看到平时看不到的星星，简直像是打开了一扇通往宇宙的窗户！有趣的是，伽利略的望远镜在成像上有个小缺陷，那就是视场比较窄，这就像开车只能看前面的小路，看不到两边的风景。
不过这不妨碍他在天文学上的重大突破。
他发现了木星的四颗卫星，还发现了月球表面的坑坑洼洼，真是目瞪口呆啊！所以说，虽然设计简单，但成像效果却能让人乐不思蜀。
不过，伽利略的这套系统并不是完美无缺的。
它的成像畸变会导致星星变形，有时候像是变成了一个个小涡旋，哈哈，真是太可爱了！这种现象其实也是个挑战，因为天文学家们总是希望能看到更清晰的图像，更详细的结构。
随着时间推移，人们不断改进这个设计，逐渐发展出了更复杂的望远镜。
那种神奇的视野，令人欲罢不能！伽利略的目镜成像原理不仅仅是个技术问题，更是人类探索未知的一个缩影。
伽利略望远镜的原理及光路图
伽利略望远镜的原理及光路图 物镜是会聚透镜而目镜是发散透镜的望远镜。
光线经过物镜折射所成的实像在目镜的后方〔靠近人目的后方〕焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。
伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。
其优点是镜筒短而能成正像，但它的视野比较小。
把两个放大倍数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为〝观剧镜〞；因携带方便，常用以观看表演等。
你可以用很低的费用制作一架伽利略式望远镜。
从文化用品商店买一块直径、焦距大一些的眼镜片作为物镜和一块焦距、直径较小的透镜作为目镜。
用胶水和小槽把两块镜片装在硬纸筒内，再做一个简单的台座，于是一架能够看到月亮上的群山、银河中的繁星和木星的卫星的望远镜便制成了。
想想看，伽利略就是用这人发现的。
但是切记，不要通过望远镜直接观察太阳，以免高温灼伤眼睛！伽利略的折射望远镜有一个令人讨厌的缺点，就是在明亮物体周围产生〝假色〞。
〝假色〞产生的症结在于通常所谓的〝白光〞根本不是白颜色的光，而是由组成彩虹的从红到紫的所有色光混合而成的。
当光束进入物镜并被折射时，各种色光的折射程度不同，因此成像的焦点也不同，模糊就产生了。
1611年，另一位天文学家开普勒用两片双凸透镜分别作为物镜和目镜，使放大倍数有了明显的提高，以后人们将这种光学系统称为开普勒式望远镜。
现在人们用的折射式望远镜还是这两种形式。
但是〝假色〞问题仍然未能解决。
利珀希不是天文学家，从未想过把自己的新装置对准天空。
但是没过多久，关于他的发现的消息传开了。
幸运地是，意大利的帕多瓦大学教授伽利略得知了此事。
伽利略很快就制造了一台折射望远镜。
他以平凸透镜作为物镜，凹透镜作为目镜。
从待研究的物体发出的光照射到望远镜物镜的一个玻璃透镜上，物镜使光线折射并把它集中于称为焦点的一点上，在那里便形成了发光体的像。
这个像被目镜的透镜放大，进入人眼。
开普勒望远镜
开普勒望远镜
一、伽利略望远镜的原理及其光路图
意大利天文学家、物理学家伽利略1609年发明了人类历史上第一台天文望远镜。
当时人们盛行的话是：“哥伦布发现了新大陆，伽利略发现了新宇宙。
”
伽利略望远镜(Galileo telescope)是指物镜是凸透镜而目镜是凹透镜的望远镜。
即物镜是会聚透镜而目镜是发散透镜的望远镜。
光线经过物镜折射所成的实像在目镜的后方(靠近人目的后方)焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。
伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。
优点：是镜筒短结构简单，成正像。
缺点：视野较小;在明亮物体周围产生“假色”，当光束进入物镜并被折射时，各种色光的折射程度不同，因此成像的焦点也不同，模糊就产生了。
二、开普勒望远镜的原理及其光路图
开普勒式原理由两个凸透镜构成。
由于两者之间有一个实像，可方便的安装分划板(安装在目镜焦平面处)，并且性能优良，所以目前军用望远镜，小型天文望远镜等专业级的望远镜都采用此种结构。
但这种结构成像是倒立的，所以要在中间增加正像系统。
正像系统分为两类：棱镜正像系统和透镜正像系统。
我们常见的前宽后窄的典型双筒望远镜既采用了双直角棱镜正像系统。
这种系统的优点是在正像的同时将光轴两次折叠，从而大大减小了望远镜的体积和重量。
透
镜正像系统采用一组复杂的透镜来将像倒转，成本较高，但俄罗斯20×50三节伸缩古典型单筒望远镜即采用设计精良的透镜正像系统。
优点：视野宽，放大倍数更大。
缺点：成倒立的像。
伽利略的望远镜和他观察到的月亮
伽利略的望远镜和他观察到的月亮1608年，荷兰眼镜商人汉斯·黎波塞在制造镜片时，发现凸透镜和凹透镜会在一起往外看时，远处东西就能变近。
受此启发，他制造了人类历史第一架望远镜。
伽利略是意大利著名数学家、物理学家、天文学家和哲学家，近代实验科学的先驱者，对这个发现极感兴趣，就开始研制自己的望远镜。
他用数学进行计算，研究用什么样的镜片、怎样组合在一起．效果最佳。
伽里略手制的折射望远镜 折射望远镜原理伽利略制作出第一架望远镜大约为8倍，结构很简单，只是在一根空管子两端安装了两个透镜，能够放大远处的物体而已。
在随后的一段时间里，伽利略不断的尝试并改进自己的望远镜。
他开始自己研磨透镜，并尝试各种的组合，很快，伽利略就得到了10倍的望远镜。
最后，伽利略做了两根管子，一根管子的一端放凸透镜，加一根管子的一端放凹透镜，其中一根稍微细一点，正好套在加一根管子里可自由滑动。
这样，观察时可以调节，选择合适的距离。
伽利略制作的望远镜是现代折射望远镜的前身，在伽利略的望远镜中，物镜是一块凸透镜，目镜是凹透镜，而现在的望远镜使用的则是两块凸透镜。
经过反复的研制和试验，终于在1609年8月21日伽利略发明了世界上第一架口径厘米，长约1.2米能放大32倍，用平凸透镜作为物镜，凹透镜作为目镜的望远镜。
伽利略用这架望远镜指向天空，得到了一系列的重要发现，天文学从此进入了望远镜时代。
伽利略借助于望远镜首先观察月球表面，看到月面覆盖着山和平原，为此他绘制了第一幅月面图。
这几幅图显示月亮表面覆盖着赭石色和亮棕色的阴影，月球表面的环形坑和河流也清晰可辨。
这也是他的著作里面里面唯一一次提到月球表面图。
伽利略月球观测手稿1609年伽利略是第一个用望远镜研究月亮的人，也是第一个试图画下月面特征的人。
这几幅图出自伽利略自己的著作《伽利略的星空使者》。
在这本书里他还详细描述了自己在天上的一些重大发现。
这本书是扭转“地心说”观念的有力证据，但同时也使伽利略遭到罗马教廷的终生监禁。
文档：伽利略望远镜
伽利略望远镜伽利略望远镜是指物镜是会聚透镜而目镜是发散透镜的望远镜。
据《科学美国人》网站报道，意大利天文学家、物理学家伽利略1609年发明了人类历史上第一台天文望远镜。
他先观测到了月球的高地和环形山投下的阴影，接着又发现了太阳黑子，此外还发现了木星的4个最大的卫星。
自那以后，科学技术已经获得了长足进步，光学技术的腾飞促使科学仪器不断更新。
当今最先进的地面望远镜具有庞大的结构，直径达10米的灵活转动镜片。
然而，现代高级的天文望远镜都是在前人基础上发展起来的。
1609年的秋天，身兼帕多瓦大学数学、科学和天文学教授的伽，制作出了一个放大倍数为32倍的望远镜。
伽利略将镜头首次对准了月球，这是人类首次对月面进行科学观测。
1610年1月7日，伽利略发现了木星的四颗卫星，为哥白尼学说找到了确凿的证据，标志着哥白尼学说开始走向胜利。
借助于望远镜，伽利略还先后发现了土星光环、太阳黑子、太阳的自转、金星和水星的盈亏现象、月球的周日和周月天平动，以及银河是由无数恒星组成等等。
这些发现开辟了天文学的新时代，近代天文学的大门被打开了。
物镜是会聚透镜而目镜是发散透镜的望远镜。
光线经过物镜折射所成的实像在目镜的后方（靠近人目的后方）焦点上，这像对目镜是一个虚像，因此经它折射后成一放大的正立虚像。
伽利略望远镜的放大率等于物镜焦距与目镜焦距的比值。
其优点是镜筒短而能成正像，但它的视野比较小。
把两个放大倍数不高的伽利略望远镜并列一起、中间用一个螺栓钮可以同时调节其清晰程度的装置，称为“观剧镜”；因携带方便，常用以观看表演等。
伽利略发明的望远镜在人类认识自然的历史中占有重要地位。
它由一个凹透镜（目镜）和一个凸透镜（物镜）构成。
其优点是结构简单，能直接成正像。
你可以用很低的费用制作一架伽利略式望远镜。
从文化用品商店买一块直径、焦距大一些的眼镜片作为物镜和一块焦距、直径较小的透镜作为目镜。
用胶水和小槽把两块镜片装在硬纸筒内，再做一个简单的台座，于是一架能够看到月亮上的群山、银河中的繁星和木星的卫星的望远镜便制成了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伽利略望远镜设计报告
1. 总体设计要求及方法
课题要求设计一个伽利略望远系统，要求：放大倍率为5X ，筒长为250mm ，物镜最大直径不大于25mm ，接受器为人眼。
伽利略望远镜是由正光焦度的物镜和负光焦度的目镜组成，其放大倍率大于
1。
光路图如下：
图 1 伽利略望远镜光路图
为对光学系统进行迭代设计和优化，采用光学设计软件Zemax 对望远镜的物镜、目镜分别进行建模和优化，以取代繁琐复杂的光路计算。
之后再将二者组合建模，并对最后的成像质量进行详细的评价。
2. 光学系统设计
2.1 初步参数设计
根据系统设计要求，镜筒长度250mm ，而物镜到目镜的间距为：
'o e l f f =-
视觉放大率要求为5x ，故有：
'/5o e f f =
l 应当略小于筒长，因此将l 设计为240mm ，计算得出物镜焦距f o ’为300mm ，目镜焦距f e 为60mm 。
伽利略望远镜一般以人眼作为视场光阑，物镜框为视场光阑，同时为望远系统的入射窗。
由于视场光阑不与物面重合，因此伽利略望远镜
一般存在渐晕现象。
出瞳应位于人眼观察处，为方便观察，设定出瞳距离目镜15mm 处，物镜的直径为25mm ，因此出瞳据物镜距离为：
''2z o e z l f f l =-+
当视场为50%渐晕时，望远镜的视场角为： tan Z D
l ω=
计算得出望远镜的视场角ω为2.8°，可见伽利略望远镜的视场非常小。
2.1 物镜设计
2.1.1 结构选择
一般有三种结构形式：折射式、反射式和折返式。
而一般军用光学仪器和计量仪器中使用的望远镜物镜为折射式物镜。
单透镜的色差和球差都相当严重，现代望远镜一般都采用两块或多块透镜组成的镜组。
其中又可分为双胶合物镜、双分离物镜、三分离物镜、摄远物镜，如下图所示。
图 2 常见的物镜结构
双胶合物镜是最简单和常用的望远物镜，由一个正透镜和一个负透镜胶合而成。
双胶合物镜的优点为结构简单，制造和装配方便。
通过选择材料以及弯曲镜面可以矫正透镜组的球差、彗差和轴向色差。
2.1.2 优化设计
根据前面的计算，物镜焦距f o ’设计为300mm ，最大口径为25mm 。
目视光学系统，波段选取为可见光波段0.4μm-0.75μm ，并将人眼敏感的绿光0.55μm 设为主要计算波段，如下图所示：
图 3 Zemax波段设置
在系统设置中设定入射光瞳（Entrance Pupil Diameter）的大小设为25mm，视场角设为2.8°，如图所示：
图 4 视场角设置
选定一组合适的初始参数在Zemax进行建模和优化，凸透镜的材料选择BK7，凹透镜材料选择SF1。
初始参数如下表：
表 1 物镜初始参数表
选取三个折射面的半径和最后一个面的厚度作为优化变量，根据要求选取优化函数，其中应当在优化函数中选取有效焦距EFFL为优化变量，目标值选为240mm，即物镜焦距的设计值。
并在优化函数中赋予较高的权重，这样可以使得Zemax优化得出符合焦距要求的设计。
优化函数如下：
图5优化函数
然后使用Zemax进行优化，优化后得到的参数表如下：
表 2 优化后的参数表
得到的设计如下图所示：
图 6 物镜设计图其视场内的像差如下：
图7 光线像差
图8 光瞳处像差
图9 MTF曲线
2.2 目镜设计
目镜的作用是将物镜所成的像放大后将其成像在人眼的远点进行观察。
正常人的远点为无穷远，因此目镜的焦距为无穷远，目镜的物方焦平面与物镜的像方焦平面重合。
基于其使用目的和特性，具有以下特点：
1.焦距在15mm-30mm范围内，太近或太远都不方便人眼观察。
2.出瞳较小，一般在2mm-4mm左右，与人眼瞳孔大小相近；
3.视场角一般在40°左右。
设计上一般遵循反向设计的原则，这样物平面为无穷远的光束，在有限距离的像面上成像，并评价像质。
否则需要在无穷远平面上进行评价和优化，难度很大。
在望远镜和显微镜中，目前常用的目镜有惠更斯目镜、冉斯登目镜、凯涅耳目镜、对称式目镜、无畸变目镜和广角目镜。
对称式目镜是由两个结构对称的双透镜组成，对称结构使得加工较为方便。
并且其相对出瞳距较大，在军用观察和瞄准仪器中应用很广，故设计采用对称式目镜。
依据2.1节中的方法在Zemax中建立目镜的模型，并设置相关参数。
注意对称的镜面其参数要采用Pick up的方法设置为前面镜面参数的-1倍。
同样地优化参数中设定有效焦距为60mm，而且系统的出瞳距为15mm，由于反向设计因此设定第一个第一个光学面的厚度为15mm。
得到优化参数如表3所示。
表 3 优化后目镜参数表
图10 目镜设计图优化后的像差如下图：
图11 目镜光线像差曲线
图12 光瞳处像差曲线
图13 目镜MTF曲线
图14 波面像差曲线
分析结果表明目镜系统的波像差达到了优于λ/60的结果，说明设计十分理
想。
2.3 整体光学系统建模
按照前面的光学设计参数，在Zemax中建立整个望远镜系统的模型，注意物镜和目镜的焦点应当重合，其模型参数如所示。
表 4 望远镜系统参数
其光学设计图如下：
图15 望远镜光学设计图
望远镜系统的像差如下图所示：
图16 伽利略望远镜光线像差
图17 伽利略望远镜光瞳处像差
图18 伽利略望远镜MTF曲线
3. 机械结构设计
在Solidworks中，对光机系统的机械结构和光学元件进行设计建模。
透镜采用压圈和隔圈进行安装和定位，整体结构如下图所示。
图19 望远镜机械结构外观图
图20 望远镜结构设计图
镜筒整体尺寸长240mm，物镜最大直径25mm，均满足了设计要求，系统安装完成后在透镜和镜筒之间的缝隙注入RTV，以减小振动带来的应力。
