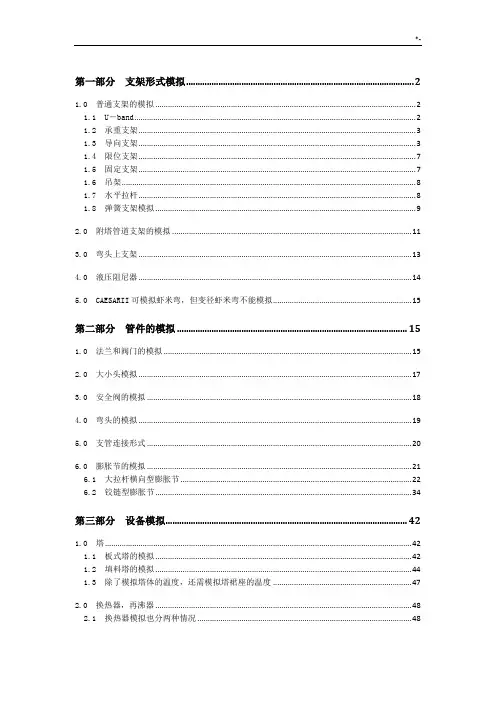

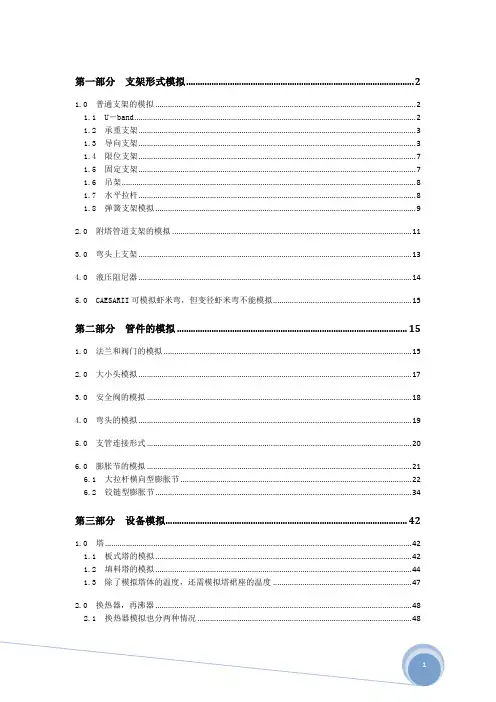

CAESAR ii 数据输入及建模

第一部分支架形式模拟 (2)

1.0 普通支架的模拟 (2)

1.1 U－band (2)

1.2 承重支架 (3)

1.3 导向支架 (3)

1.4 限位支架 (7)

1.5 固定支架 (7)

1.6 吊架 (8)

1.7 水平拉杆 (8)

1.8 弹簧支架模拟 (9)

2.0 附塔管道支架的模拟 (11)

3.0弯头上支架 (13)

4.0 液压阻尼器 (14)

5.0 CAESARII可模拟虾米弯，但变径虾米弯不能模拟 (15)

第二部分管件的模拟 (15)

1.0 法兰和阀门的模拟 (15)

2.0 大小头模拟 (17)

3.0 安全阀的模拟 (18)

4.0 弯头的模拟 (19)

5.0 支管连接形式 (20)

6.0 膨胀节的模拟 (21)

6.1 大拉杆横向型膨胀节 (22)

6.2 铰链型膨胀节 (34)

第三部分设备模拟 (42)

1.0 塔 (42)

1.1 板式塔的模拟 (42)

1.2 填料塔的模拟 (44)

1.3 除了模拟塔体的温度，还需模拟塔裙座的温度 (47)

2.0 换热器，再沸器 (48)

2.1 换热器模拟也分两种情况 (48)

3.0 板式换热器 (51)

4.0 空冷器 (52)

4.1 空冷器进口管道和出口管道不在同一侧 (52)

4.2 空冷器进口管道和出口管道在同一侧 (54)

5.0 泵 (56)

6.0 压缩机，透平 (58)

第四部分管口校核 (59)

1.0 WRC107 (59)

2.0 Nema 23 (62)

3.0 API617 (64)

4.0 API610 (65)

第五部分工况组合 (68)

1.0 地震 (69)

2.0 风载 (70)

3.0 安全阀起跳工况 (72)

4.0 沉降 (74)

第一部分支架形式模拟

1.0 普通支架的模拟

1.1 U－band

在CAESAII的输入界面找到restraints选项，并双击打勾，

在Node项目，输入该支架位置的节点，

在type项填入支架的约束形式，U-band只需在type项中输入X，y

用户还需输入支架的摩擦系数Mu，

通常规定：钢与钢接触的承重支架摩擦系数输入0.3

不锈钢与PTFE板接触的承重支架摩擦系数输入为0.1

支架选项中，stif代表支架生根部份的刚度，不输代表无穷大，用户可以把生根部件的刚度输入其中，单位为N/cm

1.2 承重支架

+Y

1.3 导向支架

1.3.1 水平管道

若导向支架的挡块与管托之间有间隙，可在图中(Gap:)中输入间隙，不输表示导向的间隙为0

1.3.2 垂直管道 1.3.

2.1 四向导向

+Y

X

1.3.

2.2 单边导向

1.4 限位支架

1.5 固定支架

+Y Z

Stopper

ANC

1.6 吊架

双击restrains选项，承重吊架为＋Yrod，并在len中输入吊杆的摆动的长度1.7 水平拉杆

1.8 弹簧支架模拟

双击Hangers出现如下图框

Node

输入支架的节点号

Hanger Talbe:

选择弹簧的型号，国内项目选择13-Sinopec(China)

Avalable Space(neg for can)

若该点由弹簧支撑，可以输入一个负的距离，该距离为支称点与弹簧底板之间的距离Allowable load Variation(%):

为弹簧的荷载变化率＝（热态载荷－冷态载荷）/热态载荷的绝对值乘以100％，

一般弹簧的荷载变化率控制在25％内，但是在一些敏感设备附近，如压缩机，透平管口附近，弹簧的荷载变化率需控制在10％内，这时用户需在此选项中输入10

Rigid Support Displacement Criteria:

在应力计算中，有时软件自选的弹簧热位移很小，例如1mm左右，在不是敏感设备附近，工程上常用刚性支架来代替弹簧支架，用户可以人为输入刚性支架代替弹簧支架热位移标准，如输入1mm，则若软件算出弹簧的热位移小于1mm，软件就自动将该弹簧代替为刚性支架

Max.Allowed Travel Limit:

该项定义了可变弹簧最大位移量，若软件算出的热位移量超过该输入值，则软件将自动把可变弹簧替换为恒力弹簧

No。Hangers at Location:

指该点弹簧的个数，有时立管上某个支点往往要2个或4个弹簧支架支撑，这时就可以输

入弹簧的个数，软件会通过载荷的分配，自动选出每个弹簧的型号

Allow Short Range Springs:

双击该选项，允许软件选择短量程弹簧

Operating Load Case Design Option:

该选项是让用户设定弹簧热态时的载荷，若为两个弹簧时，应输入总的载荷，而不是每个弹簧的热载荷

Multiple load case design option:

该选项让用户定义按哪个工况来设计弹簧，默认为T1，即Temp1工况，但是在有一开一备工况下，有时设计弹簧需切换相应工况，确保弹簧是按管道正常操作温度下的工况选择的Free Restrains at Node:

该选项常用在压缩机，透平，泵的第一个弹簧支架中，由于这些动设备都需要无应力安装，通过该选项可以通过调节弹簧的载荷，确保管口受力最小，比如透平口法兰面节点号为10点，20点为靠近其管口的最近一个弹簧支架，并且使法兰上Y方向受力最小则输入如下

Spring Rate:

此项可以输入弹簧的刚度，此项主要用在模拟已购买好的弹簧

Theoretical Cold(Installation) Load:

此项可以输入弹簧的安装载荷，此项主要用在模拟已购买好的弹簧

Constant Effort Support Load:

此项输入可以输入恒力弹簧的工作载荷。
