Caesar II 数据输入及建模要点1. 数据输入的重要性数据输入是进行管道分析的第一步，其准确性和完整性对分析结果有着至关重要的影响。

在进行数据输入时，需要特别注意以下几个要点：2. 材料属性在进行管道分析时，需要准确输入管道所用材料的属性，包括材料的屈服强度、弹性模量、泊松比等参数。

这些参数将直接影响到分析结果的准确性，因此需要确保输入的材料属性准确无误。

3. 几何结构管道的几何结构也是进行分析时需要输入的重要参数，包括管道的直径、壁厚、长度等。

这些参数将影响到管道的应力分布、挠曲情况等，因此需要确保输入的几何结构准确无误。

4. 荷载情况在进行分析时，需要考虑管道所受到的各种荷载，包括内压力、外载荷、温度等。

这些荷载将影响到管道的应力情况，因此需要准确输入各种荷载的大小和作用方向。

5. 建模要点在进行管道建模时，需要特别注意以下几个要点：6. 管道支撑管道支撑是管道建模中的重要部分，不仅可以支撑管道本身，还可以影响到管道的应力分布和挠曲情况。

在进行建模时，需要准确设置管道支撑的类型、位置、刚度等参数。

7. 管道约束管道的约束也是建模中的重要部分，它可以限制管道的运动，影响到管道的应力情况。

在进行建模时，需要准确设置管道的约束情况，包括固定约束、弹簧约束、铰链约束等。

8. 单元类型在进行建模时，需要选择合适的单元类型来进行分析。

不同的单元类型适用于不同的分析情况，因此需要根据实际情况选择合适的单元类型。

9. 网格密度在进行建模时，需要确保网格的密度足够细致，以准确反映管道的几何结构和材料特性。

过于稀疏的网格将导致分析结果的不准确性，因此需要注意在进行建模时适当增加网格密度。

数据输入和建模是进行管道分析的重要环节，需要特别注意以上要点，以确保分析结果的准确性和可靠性。

在实际应用中，还需要根据具体情况进行进一步的优化和调整，以获得更为准确的分析结果。

数据输入的准确性和建模的合理性对于管道分析的结果影响深远。

【CAESAR II培训】1-caesarii 基本操作

Input Basics
6
一.建模前的准备
Input Basics
7
一.建模前的准备
（三）节点号的定义 • 用梁单元描述整个系统
• 定义节点号来确定这些梁单元的边界 (a “From” node and a “To” node)
• (每个管道节点将定义在一个描述管道的电子表格中)
Input Basics
8
一.建模前的准备
140
Input Basics
110
100
70
90
120
50
80
130
60
40
10 30
20
9
二.模型的建立
模型的建立主要包括以下几部分： • 路径的建立 • 单位的设定 • 管段信息的输入
Input Basics
10
二.模型的建立:路径的建立
• 运行 CAESAR II • 设置工作文件夹 • 一个新的工作项 • 检查单位 • 建立数据
管道信息输入界面
模型显示区
Input Basics
14
二.模型的建立:管道信息输入界面
节点定义
管长定义
管径、壁厚、腐蚀余量、保
温厚度
温度
压力
管件定义约束
附加荷载
材料性能
介质性能
信息显示区
Input Basics
15
二.模型的建立:节点与“数据继承”
• 输入的数据自动继承到下一个节点（如果适用）。
23
二.模型的建立:功能工具
Input Basics
24
二.模型的建立:图形工具
Input Basics
25
二.模型的建立:管道信息查看

CAESARⅡ使用手册

分类计算荷载，结果可以相互叠加。

可根据WRC297计算设备嘴子的刚度。

准确模拟各种形式的波纹膨胀节。

提供多种设计规范，如：ANSI B31.1、ANSI B31.3可根据WRC107计算设备嘴子应力条件。

可验算设备嘴子受力条件。

可计算风荷载、地震荷载。

钢结构可与管道系统混合计算。

CAESARII 软件还具备相当优良的使用性能，突出表现在输入输出方面。

工具条菜单输入采用全屏幕填表方式，辅以求助信息、编辑命令和图形显示，使用户感到十分方便。

输出方面也很具特点，融入许多编辑命令，诸如翻页、查找、打印等，图形显示直观明了。

CAESARII 软件具备这样的性能就使得用户无需掌握太多DOS命令，也不必死记程序操作步骤和数据输入格式。

该程序在解题能力方面没有严格限制，只须保证有足够的外存容量。

CAESARII软件的配置要求：Intel Pentium ProcessorMincrosoft Windows95，98，NT4.0或更高）操作系统32MB内存（推荐）76MB硬盘空间CD-ROM驱动器注：CAESARII 软件要求800 X 600分辨率（使用小字体）或1024 X 768分辨率（使用大字体）。

第一章程序安装安装程序需要Microsoft Win98，Win2000或以上的操作环境。

具体安装步骤如下：1把装有CAESARII软件的CD盘放入CD-ROM驱动器中，安装程序将自动开始。

如果这样的话，用户可跳过第2步。

如果安装程序不能自动开始，用户应该手动完成以下的步骤。

2单击<开始>—<设置>—<控制面板>。

CaesarII应力分析模型设计要点

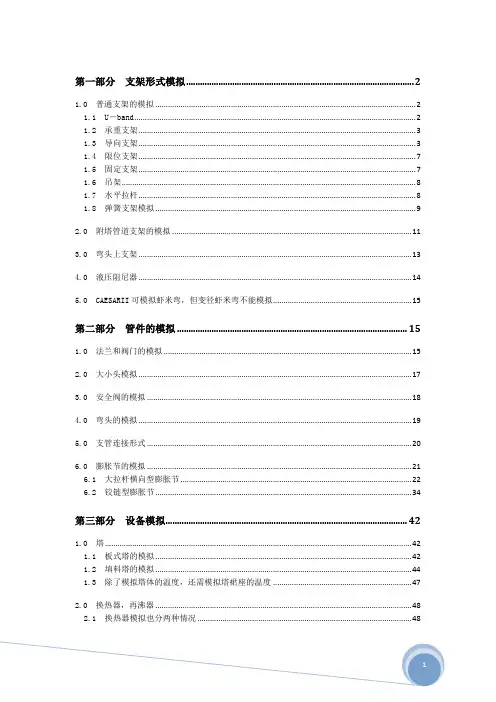

第一部分支架形式模拟 (2)1.0 普通支架的模拟 (2)1.1 U－band (2)1.2 承重支架 (3)1.3 导向支架 (3)1.4 限位支架 (7)1.5 固定支架 (7)1.6 吊架 (8)1.7 水平拉杆 (8)1.8 弹簧支架模拟 (9)2.0 附塔管道支架的模拟 (11)3.0弯头上支架 (13)4.0 液压阻尼器 (14)5.0 CAESARII可模拟虾米弯，但变径虾米弯不能模拟 (15)第二部分管件的模拟 (15)1.0 法兰和阀门的模拟 (15)2.0 大小头模拟 (17)3.0 安全阀的模拟 (18)4.0 弯头的模拟 (19)5.0 支管连接形式 (20)6.0 膨胀节的模拟 (21)6.1 大拉杆横向型膨胀节 (22)6.2 铰链型膨胀节 (34)第三部分设备模拟 (42)1.0 塔 (42)1.1 板式塔的模拟 (42)1.2 填料塔的模拟 (44)1.3 除了模拟塔体的温度，还需模拟塔裙座的温度 (47)2.0 换热器，再沸器 (48)2.1 换热器模拟也分两种情况 (48)3.0 板式换热器 (51)4.0 空冷器 (52)4.1 空冷器进口管道和出口管道不在同一侧 (52)4.2 空冷器进口管道和出口管道在同一侧 (54)5.0 泵 (56)6.0 压缩机，透平 (58)第四部分管口校核 (59)1.0 WRC107 (59)2.0 Nema 23 (62)3.0 API617 (64)4.0 API610 (65)第五部分工况组合 (68)1.0 地震 (69)2.0 风载 (70)3.0 安全阀起跳工况 (72)4.0 沉降 (74)第一部分支架形式模拟1.0 普通支架的模拟1.1 U－band在CAESAII的输入界面找到restraints选项，并双击打勾，在Node项目，输入该支架位置的节点，在type项填入支架的约束形式，U-band只需在type项中输入X，y用户还需输入支架的摩擦系数Mu，通常规定：钢与钢接触的承重支架摩擦系数输入0.3不锈钢与PTFE板接触的承重支架摩擦系数输入为0.1支架选项中，stif代表支架生根部份的刚度，不输代表无穷大，用户可以把生根部件的刚度输入其中，单位为N/cm1.2 承重支架+Y1.3 导向支架1.3.1 水平管道若导向支架的挡块与管托之间有间隙，可在图中(Gap:)中输入间隙，不输表示导向的间隙为01.3.2 垂直管道 1.3.2.1 四向导向+YX1.3.2.2 单边导向1.4 限位支架1.5 固定支架+Y ZStopperANC1.6 吊架双击restrains选项，承重吊架为＋Yrod，并在len中输入吊杆的摆动的长度1.7 水平拉杆1.8 弹簧支架模拟双击Hangers出现如下图框Node输入支架的节点号Hanger Talbe:选择弹簧的型号，国内项目选择13-Sinopec(China)Avalable Space(neg for can)若该点由弹簧支撑，可以输入一个负的距离，该距离为支称点与弹簧底板之间的距离Allowable load Variation(%):为弹簧的荷载变化率＝（热态载荷－冷态载荷）/热态载荷的绝对值乘以100％，一般弹簧的荷载变化率控制在25％内，但是在一些敏感设备附近，如压缩机，透平管口附近，弹簧的荷载变化率需控制在10％内，这时用户需在此选项中输入10Rigid Support Displacement Criteria:在应力计算中，有时软件自选的弹簧热位移很小，例如1mm左右，在不是敏感设备附近，工程上常用刚性支架来代替弹簧支架，用户可以人为输入刚性支架代替弹簧支架热位移标准，如输入1mm，则若软件算出弹簧的热位移小于1mm，软件就自动将该弹簧代替为刚性支架Max.Allowed Travel Limit:该项定义了可变弹簧最大位移量，若软件算出的热位移量超过该输入值，则软件将自动把可变弹簧替换为恒力弹簧No。
