华宁土工试验室程序使用方法说明
浅谈华宁岩土工程勘察软件包的操作技巧

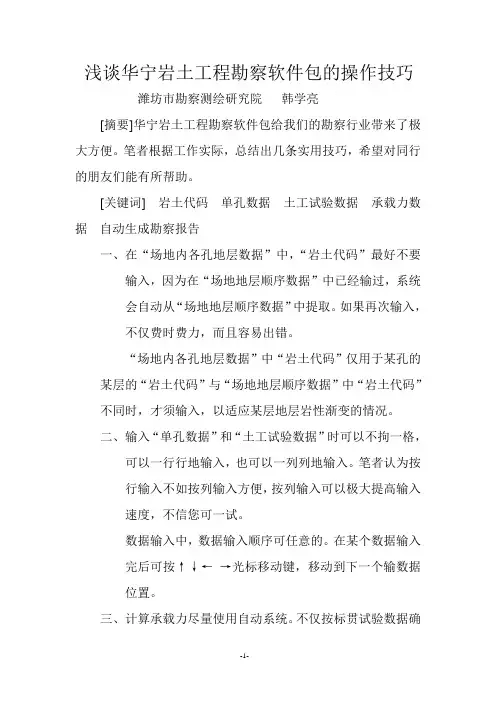

浅谈华宁岩土工程勘察软件包的操作技巧潍坊市勘察测绘研究院韩学亮[摘要]华宁岩土工程勘察软件包给我们的勘察行业带来了极大方便。
笔者根据工作实际，总结出几条实用技巧，希望对同行的朋友们能有所帮助。
[关键词] 岩土代码单孔数据土工试验数据承载力数据自动生成勘察报告一、在“场地内各孔地层数据”中，“岩土代码”最好不要输入，因为在“场地地层顺序数据”中已经输过，系统会自动从“场地地层顺序数据”中提取。
如果再次输入，不仅费时费力，而且容易出错。
“场地内各孔地层数据”中“岩土代码”仅用于某孔的某层的“岩土代码”与“场地地层顺序数据”中“岩土代码”不同时，才须输入，以适应某层地层岩性渐变的情况。
二、输入“单孔数据”和“土工试验数据”时可以不拘一格，可以一行行地输入，也可以一列列地输入。
笔者认为按行输入不如按列输入方便，按列输入可以极大提高输入速度，不信您可一试。
数据输入中，数据输入顺序可任意的。
在某个数据输入完后可按↑↓←→光标移动键，移动到下一个输数据位置。
三、计算承载力尽量使用自动系统。
不仅按标贯试验数据确定承载力可以使用自动系统，按土工试验数据确定承载力也可以使用自动系统。
点击“承载力数据”，出现“计算土工试验承载力原始数据”对话框，根据实际情况对其数据进行修改存盘后，点击“承载力计算打印”，出现“承载力分析一览表”，然后“打印”，即可打印出承载力值。
四、尽量使用“自动生成勘察报告”进行报告的编写。
点击“自动生成勘察报告”，从中选取所需内容，然后进行复制或剪贴，最后粘贴到报告中即可。
这样省时、省力、还不易出错。
“自动生成勘察报告”可自动生成勘察工作量、场地地下水位情况、场地地层情况、每层承载力建议值等文档，用户可根据需要从中选取所需内容，然后进行复制或剪贴，最后粘贴到报告中即可。
五、图形打印可在WINDOWS 下直接打印，也可进入AUTO CAD将图形编辑后打印。
打印前须设置打印机纸张，使纸张大小大于图形大小2.5cm,宜将图纸设为标准纸张如A4、A3等，以利于装订。
土工试验的基本知识及操作流程资料共53页文档
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
Байду номын сангаас
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
土工实验步骤
一、开土样1、开五个环刀，记录清楚每个环刀号（h），其中一个用于固结、四个用于往复剪——准备四个大吕盒六个小吕盒（盒子和盖子必须相对应）——取部分中间的土装入大吕盒，盒子盖好——称湿土+用于固结的环刀重及湿土+大吕盒的重量，做好记录—取中间的土放入碗内调土，第一级不加水，先用木锤锤匀，在放入碗内搅拌调匀后放入专门检测入锥深度的盒子内检测入锥深度，一级标准为（三次锥入深度皆为3-5，且三次值之差不能大于0.5），如满足要求，则挑少量土放入小吕盒记录清楚盒号——在碗内加入少量水，继续调土，调匀后检测入锥深度，二级标准（三次锥入深度皆为7-9，且三次值之差不能大于0.5），如符合标准，则挑少量土放入小吕盒记录清楚盒号，继续在碗内加入少量水，搅拌调匀后在次检测入锥深度，三级标准（三次锥入深度皆为15-17，且三次值只差不能大于0.5），如满足要求，挑少量土放入两个小吕盒记录清楚盒号，称六个小吕盒的湿土重+盒重——将六个小吕盒四个大吕盒一起放入烘箱，一天后称干土重+盒号，并做好记录。
二、固结实验所有固结仪内的东西只用取出一个铁圆饼,纸——刀口朝下放入土样——纸——石板——盖上盖子——旋转调节调紧按钮，针尖与盖子接触，且小指针必须在80-90之间。
物理实验打开开始图标——工程管理——新建工程——输入工程名称（如遵义市红花岗区实验小学）——采集——物理实验——实验编号（一般为当日日期）回车键——土样编号（T）回车键——钻孔编号（ZK11）回车键——取土深度（5.5-57）回车键——用于固结实验的环刀号（h23）回车键——输入（h23）湿土重（实称150g左右）回车键——输入吕盒号（S63）回车键——输入湿重（实称35-37g）回车键——输入干重回车键——点击新增——输入第二个吕盒，步骤和上面一致——点击新增，点击进入液塑限比重界面换——容器编号（S46）回车键——输入锥深（3.00、3.01两个值不能完全一样，必须相差0.01）回车键——输入湿土重回车键——干土重回车键——以此类推输完六组数据——点击新增换一个界面数据即自动保存，此时才能做固结实验——进入固结试验界面——输入试验编号（2014012）回车键——土样编号（T）回车键——环刀号（h）回车键——快速固结——荷重序列（50、100、200、300）——稳定标准（0.005mm）——自动——平衡自重后——检查各仪器（用手抬圆盘）—约5min后开始实验灯变红——点击开始实验，实验结束后点页面上的卸压固结实验数据处理数据处理处理——固结试验——固结试验——读入固结试验新增采样数据——成果总表——成果总表——选择总表格式——地勘院总表——鼠标点到总表的实验方法下的单元格内——点击黄色按钮汇总数据——在要做的实验前打钩——固结实验前打钩——开始汇总三、往复剪实验往复剪实验⑴装入土样，各孔对准，插入插销，挂上秤砣。
2022最新勘察华宁软件使用详解
华宁勘察软件使用步骤华宁勘察软件使用步骤1、工程及使用确定工程及使用数据盘名及代号2、原始数据工程名称数据3、原始数据场地地层顺序数据(残积砂质粘性土代号为243，残积粘性土代号为244，全风化代号为20+母岩、强风化代号为30+母岩、中风化代号为40+母岩、微风化代号为50+母岩、未风化代号为60+母岩、花岗岩：66；凝灰岩：261；残积土：134；粘性土：133；淤泥：364）)4、原始数据单孔数据(勘探孔类型：一般性钻孔33、控制性钻孔34)5、原始数据土样数据(注：土样数据在数据输入时可不输入，从土工试验数据转取样数据即可)6、原始数据标贯数据7、原始数据(重Ⅱ)N63.5数据(离散动探N)8、原始数据场地内各孔地层数据(U) (表内岩土代码可不输入)场地综合描述数据(V)9、原始数据剖面图框架数据（剖面顺序：从左到右、从上到下，剖面号1┄，输入孔号，回车，在输入孔号，在回车,直到输完该剖面）10、绘图勘探点一览表(H)确定剖面图在图纸中的位置(S)工程地质剖面图(U)平面图(W) (图生成后回按车键，生成dwg文件)11、岩土试验岩土试验成果表设计(选中颗粒分析) 将土工试验成果“Tgsj.t05-321”放到华宁勘察软件数据内，将其后缀改为工程编号(如工程编号为2005-237)“Tgsj.2005-237”即可。
12、岩土试验常规土工试验数据重度为湿密度ρ×10；压缩性选用（100-200KPa栏）；压缩方法选用(1天然)(双击)；扰动样在同一表格内输入，在样前加R，例如：“RZK1-1”。
13、岩土试验土样分层数据（L）自动生成分层数据物理力学性质指标计算（M）附表3：分层土工实验报告表(N)分层统计（P）分层统计表（Q）计算书文件-图纸设计-打印首选项-设定-横项-确定打印时会显示打印状态土工试验结果统计表（Y）计算书岩土试验（Z）承载力计算（T）计算书附表2：统计结果汇总表（R）(物理力学性质指标统计表)14、静动探自动生成静动探统计数据（H）附表4：分层标贯一览表（Q）标贯分层统计表（P）( 作为计算书)附表5：N63分层一览表（U）N63分层统计表（N）( 作为计算书)15、其它场地地层厚度统计（H）场地地层层顶埋深、层顶标高统计表（I）16、砂土液化计算栏中：建筑砂（粉土）土液化（V），程序新规范GB50011-2001 输入抗震设防烈度；液化判别深度；地下水位；判别层位；N0值可从其“帮助”:：如下液化判别标贯锤击数基准值N0 (击)设计地震分组\抗震设防烈度7度8度9度第一组 6 (8) 10(13) 16第二组、第三组8(10) 12(15) 18 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~括号内数值用于设计基本地震加速度为0.15g和0.30g的地区17、绘图附表1：勘探点一览表(H)18、绘图确定剖面图在图纸中位置19、工程地质剖面图（U）S生成SCR文件20、打开CAD2004工具栏——运行脚本(R)注：打印表格时设计表格横、纵方向应从打印机属性（打印首选项）内调21、单桩承载力计算A据物理力学性质指标估算单桩承载力承台高0.5-1.0m，桩身周长=πd桩端面积=1/4×πd2桩长=从整平标高算起，向下减去0.5-1.0m，之后到持力层的距离（需加上桩端入土距离：粘土3-4d；砂土：2-3d；卵石：1-2d）预制桩：d=0.4-0.5m沉管灌注桩：d=0.4-0.5m冲孔桩：d=0.8-1.0m极限端阻力标准值qpk(Kpa)从建筑桩基技术规范P34表5.2.8-1及表5.2.8-2查取.土层号：深度:表层厚度需加上承台底到勘察施工时孔口高程之间的距离。
土工试验详细步骤
实验一土的密度（环刀法、腊封法）土的密度是指土的单位体积的质量。
若用天然状态原状土样测得的密度，称天然密度。
一般常用环刀法或蜡封法测定粘性土的密度，两者的主要区别在于测定土的体积的方法不同。
环刀法适用于较均一、可塑的粘性土。
蜡封法适用于土中含有粗粒，或者坚硬易碎难以用环刀切割的土．或者试样量少，只有小块、形状不规则的土样时使用。
对于饱和松散土、淤泥、饱和软粘土，不易取出原状样的土，可采用放射性同位素在现场测定其天然密度。
砂土、砾石土，可在现场挖坑用灌砂法测定。
一、环刀法1．基本原理环刀法是用已知质量及容积的环刀，切取土样。
使土样的体积与环刀容积一致，这样环刀的容积即为土的体积；称量后，减去环刀的质量就得土的质量。
然后计算得土的密度。
2．仪器设备(1)环刀：内径为6～8cm,高为2cm；(2)天平：感量为0.1g；(3)测径卡尺；(4)3.操作步骤(1)测定环刀的质量及体积然2，准确至0.1g。
2g；1m——环刀的质量，g；V——土的体积，cm3。
计算准确至0.01g／cm3。
(5)平行测定本试验须进行两次平行测定，取其结果的算术平均值，其平行差值不得大于0.03g／cm3。
4.注意事项(1)用环刀切取土样时，必须严格按实验步骤操作，不得急于求成，用力过猛或图省事不削成土柱，这样就易使土样开裂扰动，结果事倍功半。
(2)修平环刀两端余土时，不得在试样表面往返压抹。
对于较软的土，宜先用钢丝锯将土样锯成几段，然后用环刀切取。
二、蜡封法1.基本原理蜡封法是将已知质量的土块浸入融化的石蜡中，使试样有一层蜡的外壳，保持其完整外形，通过分别称得带有蜡壳的土样在空气中和水中的重量，根据阿基米德原理，计算出试样体积，便可以求得土的密度。
2．仪器设备（1）石蜡及融蜡设备(电炉和锅)； （2）天平：感量为0.01g ；（3）其它：切土刀、烧杯、细线、温度计和针等。
3．操作步骤 （1）切取土样切取体积约30cm 3土样，削去松浮表土和尖锐棱角，使其成为较整齐的形状；系上细线，置于天平盘上称得试样的质量m 。
土工试验的基本知识及操作流程
三、土工试验项目
• 2.力学性质（变形与强度） • 土的变形试验：包括固结、压缩、湿陷性
和膨胀性等。这些试验为工程设计提供变 形参数：压缩系数、压缩模量、体积压缩 系数、压缩指数、回弹指数、前期固结压 力、固结系数、湿陷系数、自重湿陷系数 、膨胀率、膨胀力等。变形这些指标主要 用于承载力评价、沉降计算、稳定性分析 等。
三、土工试验项目
• 2.力学性质（变形与强度） • 土的强度试验：包括直接剪切试验、反复
直接剪切试验、三轴压缩试验、无侧限抗 压强度试验等。这些试验为设计提供土的 抗剪指标参数(粘聚力、内摩擦角)、无侧限 抗压强度、灵敏度。强度这些指标主要用 于基坑支护、承载力计算、稳定性评价。
三、土工试验项目
四、试验前的准备
• 2、包装运输
• （1）土 • 1）样品取好后，蜡封并粘贴样签。原状样标签可
•
• •
牢固粘贴于样筒上，扰动样要将样品标签用塑料袋 与样品隔开放置。 2）原状样不应倒置，更不宜长距离运输，尤其是 黄土和软土及易碎散岩样，更要做好防震措施。 3）样品送样时应按钻孔分开，以便及时核对数量 。如样品不多，也可按工点送样。 4）运输样品时应有专门的运输箱，防止土样震动 、晃动。搬运和装卸时尽量轻拿轻放，以免样品损 坏。
四、试验前的准备
• 2、包装运输
• （2）水 • 1）盛水容器应用耐酸碱的干净塑料容器，大桶需标识2.5kg的 • •
长×宽×高 ---0.2×0.1×0.3(m) 新塑料桶，小桶可用洗干净 的250-500ml矿泉水瓶或新塑料桶。 2）水样不可盛满，须留15～20ml的孔隙，以防挤破。 3）水样取好后，盖好瓶塞，先用胶布粘再用石蜡密封瓶口。按 要求填写样品标签并贴牢，特别注意要注明哪桶水加了大理石粉 （一般小桶中加大理石粉）。同时应保证送至试验室后标签内容 清晰。
土工室仪器操作规程
SBY-40水泥自动标准养护水箱（卧式）操作规程1.检查电器、仪表、信号灯是否正常。
2.将水箱注满水，严禁无水运行。
3.将选择盘调到所需温、湿度。
4.接通电源，工作正常后，将试件均匀地放在壁架上，并留出不小于200mm的间距。
5.水箱中的水应定期更换，以免水过脏腐蚀浸没在水中的试件。
注意水箱中的水面不可低于U型加热器。
定时校验检查。
6.停机后要及时放水，清理杂物。
HM-1回弹模量测定仪操作规程1.按击实试位的试简大小调节固定横梁的上下螺母，使加压后杠杆怡好水平，挂上挂盘，并调节平衡锺，使底板水准泡居中。
2.将试件置于仪器底板上，承载板(仪器配件)盟于试件中央，调整试件位置，使承裁板与杠杆压头对准。
调整好测板位盟，将干分表固定在立柱上，把表的测头安装在承载板的表架上。
3.預压:在杠杆仪的加载架上施加砝码，用预定的最大压力P进行预压。
(含水量大于塑限的土，P=50-100kPa，含水量小于塑限的土，P-100-200kpa)，预压进行1-2分，每次预压1分钟。
预压后重新调整测板位置，并将千分表调到接近满量程的位置，准备试验。
4.测定回弹量:将预定最大压力分成4-6份，作为每级加载的压力。
每级加载时间为lmin时，记录千分表读数，同时卸载，让试件恢复变形。
卸载1min时，再次记录千分表读数，同时施加下一级荷载。
重复逐级进行加载卸裁，并记录千分表读数，直至最后一级荷载。
(注意为使试验曲线开始部分比较准确，第一、二级荷裁可用每份的一半。
试验的最大压力也可略大于預定压力。
5.试验完毕后，把仪器表面清洁，横梁上下调整为左右高度-致，平衡锺调平，挂盘应挂在杠杆上一起调平。
CXYSG-127IV路面材料强度试验仪操作规程1.安装好试验夹具和传感器，并按照试验要求进行恒温养护。
2.按下试验键，仪器自动加荷，检测到破碎值后，仪器自动停机。
3.仪器自动锁定破碎点值和当前形变曲线。
4.试验完成关闭电源。
LP-100D数显式土壤液塑限联合测定仪操作规程1.将仪器放置在水平工作台上，调整水平螺旋脚，使水泡聚中。
土工试验操作规程
土工试验操作规程
《土工试验操作规程》
1. 实验前准备
在进行土工试验之前，首先需要准备好实验所需的土壤样品、试验设备和相关工具。
土壤样品应当代表性，并经过合适的处理和筛分，确保试验结果的准确性。
试验设备包括但不限于压实仪、渗透仪、剪切仪等，这些设备需要经过检验和校准，确保其准确度和稳定性。
2. 实验操作
在进行土工试验时，应当严格按照操作规程进行。
包括但不限于测量土壤样品的质量和容积，进行压实试验、渗透试验、剪切试验等。
在操作中需要严格控制试验条件，包括土壤的含水量、试验过程中的变形和应力状态等，确保试验结果的准确性和可靠性。
3. 数据处理
在进行土工试验后，需要对试验数据进行处理和分析。
包括但不限于计算土壤的压实度、渗透性、抗剪强度等指标，评价土壤的工程性质。
在数据处理中需要注意数据的准确性和可靠性，排除异常数据和误差。
4. 结果报告
最后一步是编写土工试验的结果报告，将试验数据进行总结和分析，并得出相应的结论和建议。
结果报告应当详实准确，清晰表述试验结果和分析过程，为工程设计和施工提供可靠的依
据。
总之，《土工试验操作规程》是进行土工试验必须遵守的标准和规范，严格按照规程进行操作，能够确保试验结果的准确性和可靠性，为工程建设提供高质量的技术支持。
土工试验室-操作规程
土工试验室-操作规程MQS-2型路面材料强度试验仪操作规程1、接通电源,检查电机转向。
2、操作过程中,检查手柄位置是否正确。
3、在电机工作中,无负载,,左右移动变档手柄,变换升降速度,但是不可强扳,以免变速箱中齿轮损坏。
4、严禁超负荷使用,以避免损坏齿轮箱与仪器结构件。
5、试验完成后,擦净仪器。
SKDJ-1型数控多功能电动击实仪操作规程1、试验前准备1.1、使控制器上各开关按钮都处在初始位置。
1.2、转动工作台前挡架上的换位挡块,使其长边处于工作位置,并插好定位销。
2、制作φ102毫米试件操作2.1、安装好φ102毫米试筒并加入填料,将工作台面擦净。
2.2、合上电源开关,使数码显示为所需设定数,启动仪器,随锤击次数的增加,数码显示数字增加,直至达到设定数时自动停机。
2.3、当第一层击实完成后,仪器自动停机,击实锤在提起位置,按下“启动”键,完成第一次设定的锤击数,当第二层试料填入模筒后,再按“启动”键,仪器重新开始工作,其过程与第一次程序相同。
按以上程序循环击实准确完成试件制作。
3、制作φ152毫米试件操作3.1、安装好φ152毫米试筒并加入填料,将工作台面擦净。
3.2、合上电源开关,调整置数盘使数码显示为所需设定数,将“工作台移停”开关拨至移动位置,启动仪器。
每当落锤计数为7的倍数时,工作台向后移动一次,以保证击实锤落在试模筒的中心位置。
当完成第一层击实时,添加填料后,启动仪器。
第三层、第四层操作方法相同,可准确完成试件制作。
4、仪器主要润滑点三处每班3,4次,其他摩擦部位可定期适当滴洁净机油,减速箱内每年更换润滑脂一次。
YTM-300型多用液压脱模机操作规程1、检查右侧油位,如下降或停机时油位低于极限红线,可在台面上拆去加油螺丝,即可加油。
2、加入的油必须严格过滤。
3、接通电源,本机采用三相四线,电压为380V,连接必须可靠。
4、插入电源启动后立即停机,在机体后盖板视孔,检查电机正反转,运转方向必须与箭头相符。
华宁土工试验室程序使用方法说明
华宁土工试验程序使用手册HNTGCS 版编著：杨立生中煤国际工程集团南京设计研究院南京市浦口区华宁软件开发中心2003年1月前言华宁土工试验程序HNTGCS 由中煤国际工程集团南京设计研究院、南京市浦口区华宁软件开发中心在WINDOWS 98/ME/2000/XP平台上用VISUAL BASIC研制而成，该程序根据现行土工试验规程及土工试验室工作流程编制，具有功能齐全、操作简单、使用方便、符合土工试验室习惯、表格及图形所见即所得、土工总表的项目可按需要任意组合、土工总表及压缩曲线可生成AUTO CAD图形、总表数据可与华宁岩土工程勘察软件包HNCAD 数据共享等特点，可提高效率十几倍。
已在全国各地土工实验室中大量使用。
参加华宁土工试验程序研制有杨立生、章晓余、蔡全荣同志，在软件研制过程中得到化工部第二勘察设计院李建常高级工程师及本院土工试验室的帮助，许多用户为本程序的改进提了很多的宝贵建议，在此一并表示感谢。
我们热忱欢迎广大用户多提宝贵意见，在软件使用过程中发现有不足之处或有何建议及要求，请按下列地址联系：江苏省南京市浦东路20号煤炭工业部南京设计研究院邮政编码：210031 联系人：杨立生电话：(025)8862095 手机: 0传真: (025)8863059 EMILL:请访问华宁软件网页：我们将一如既往的为用户做好培训及售后服务,为促进土工试验室技术进步作出贡献。
交通路线:从南京火车站、南京西站、南京长途汽车站坐10路至中山码头，乘轮渡到浦口码头，坐浦葛线到浦中路站下车，前行20m即到。
华宁土工试验程序 HNTGCS 改进的地方1.土工试验室配置:增加配置文件导入、导出。
可打印配置文件。
2.压缩试验：压缩试验试验曲线1张A4纸可出2、4、8个曲线。
3.直剪试验：抗剪强度P～τ曲线1张A4纸可出8个曲线。
4.黄土湿陷程序：有3种方法：第1种黄土地区常规固结及湿陷程序第2种、自重湿陷压力计算、自重湿陷系数计算、湿陷系数计算、湿陷起始压力。
华宁软件演示教程
无侧限抗压强度试验 可计算原状样无侧限
抗压强度、重塑样无侧限抗压强度、灵敏度
相对密度试验 膨胀土试验 自由膨胀率计算、50kPa压力下
自由膨胀率计算、平衡法膨胀力计算;不同压 力下膨胀率 计算膨胀力; 收缩试验 计算收缩 系数、缩限。
打印土工试验成果表 可自动汇总，自动按
不同规范定名，表格项目可任意选择。可提各 级压力下孔隙比、各级压力下压缩系数及压缩
增加公路筛分程序、甲乙种密度计程序
增加水质分析表。增加土工试验数据分 层统计。
土工汇总表数据可转成华宁勘察数据、 华岩勘察数据、理正勘察数据。
土工汇总表可生成EXCEL文件。
TSW-3南自土工试验自动采集系统 数据处理程序NZTGCS 6.0版介 绍
该程序根据土工试验方法标准 GB/T 501231999、土工试验规程 SL237-1999 公路土工 试验规程 JTJ051-93等规范编制，与南京水 利电力仪器工程有限责任公司共同开发,适合 建筑、水利、公路、铁路等行业土工试验数 据处理、计算、绘图。软件自动读入TSW-3南 自土工试验自动采集系统采集数据,自动处理 采集数据,打印相应曲线及成果.
华宁土工试验程序 HNTGCS 6.0版主要修改如下
增加新建工程及打开工程，取消确定数 据盘盘名及工程代号、工程名称数据。
一个土样可同时考虑不同剪切方法如快 剪、固快、慢剪、三轴UU、三轴CU、 三轴CD。
根据湿陷性黄土地区建筑规范 GB500252004编制双线法湿陷程序。
增加黄土地区常规固结及湿陷试验。
•常规压缩试验 可计算各级压力下 孔隙比、压缩系数及压缩模量， 可考虑不同压力组合，可绘压缩 曲线，可用鼠标在曲线上拖动孔 隙比。
直剪试验 可考虑不同压力组合， 可绘抗剪强度曲线。可删除异常 点
华宁勘察软件HNCAD17版使用手册
华宁岩土工程勘察软件包使用手册HNCAD 17.0版(修改部分)编著：杨立生中煤国际工程集团南京设计研究院南京市浦口区华宁软件开发中心2008年9月关于华宁岩土工程勘察软件包HNCAD 17版软件升版通知华宁岩土工程勘察软件包HNCAD根据<<建筑桩基技术规范JGJ 94-2008>>、<<公路桥涵地基与基础设计规范JTG D63-2007>>、<<铁路工程抗震设计规范GB 50111-2006>>、<<南京地区建筑地基基础设计规范DGJ32/J 12-2005>>等新规范在HNCAD 16版基础上有中煤国际工程集团南京设计研究院经过3年多开发已升级为17.0版,新版华宁勘察软件主要修改内容见附件一华宁岩土工程勘察软件包HNCAD 17版适合各行业岩土工程勘察，根据最新勘察规范编制，在WINDOWS 98/2000/XP/VISTA平台上运行，AUTO CAD支持CAD 14、CAD 2002~2009各版本CAD，WORD支持WORD2000、WORD2003、WORD2007主要功能如下：岩土试验:打印土工试验报告表、打印分层土工试验报告表、物理指标计算，物理力学指标分层统计，打印物理力学指标分层统计表、打印物理力学指标及承载力表、进行特殊土工试验分层统计、查表法计算承载力。
进行渗透试验分层统计。
岩石单轴抗压强度分层统计。
软件有南自、KTG及南京土壤仪器厂等土工采集系统接口。
静力触探:绘制静探柱状图、静探分层统计、计算静探承载力、静探分层统计一览表。
软件有各种静探微机接口。
动力触探:绘制动探柱状图、动探分层统计、计算动探承载力。
打印N10一览表、打印N63.5一览表。
验桩N10、N63.5、N120、标贯动力触探曲线柱状图。
计算软件:打印标贯一览表，打印标贯分层表，饱和砂（粉）土液化判别及液化指数计算，单桩承载力计算，沉降计算程序（矩形基础、桩基础），膨胀土评价（计算膨胀土分级变形量），湿陷性黄土评价（计算黄土自重湿陷量、总湿陷量），边坡稳定性分析，折线滑坡稳定性验算，滑坡推力计算，工程设计参数综合确定一览表，深基坑回弹变形量计算，承载力深宽修正，软弱下卧层验算，场地厚度统计，勘察工作量统计，勘察收费预决算系统，辅助生成勘察报告；上海承载力，上海单桩承载力计算，上海天然地基及桩基沉降计算、上海静探判别液化；水利砂土液化，水利土的渗透变形判别；南京承载力特征值计算，南京单桩承载力特征值计算；注水试验计算。
土工室试验仪器设备操作规程
液塑限测定仪器操作规程1、调节底脚螺母，使水准泡居中。
2、接通电源：将“开关”扳向“开”方向时，此时，“电源”“磁铁”亮灯。
3、放入圆锥仪，使电磁铁吸牢圆锥仪（此时投影屏上线条字迹应清晰，圆锥仪无晃动，反之则未吸好，应重新吸好）。
4、转动微调旋钮，使投影屏零线与微分尺零线重合。
5、将“手自”扳向“手”或“自”方向。
6、放入调好土样的盛土杯，转动平台升降旋钮，使盛土杯上升，在“手”位置时，当土样与锥尖一接触，“接触”灯亮。
7、将“吸放”扳向“放”方向，此时圆锥仪下落，仪器自动计时，5秒后发出迅响，此时便可在投影屏上读出圆锥入土深度。
8、若在“自”位置时，当土样与锥尖一接触，“接触”灯亮，此时圆锥仪自动下落，并开始计时，5秒后发出迅响，便可读数。
9、转动平台升降旋钮，使盛土杯下降，取下圆锥仪和盛土杯。
10、将“吸收”扳向“吸”方向。
电热鼓风干燥箱操作规程1、干燥箱用于试样的烘培、干燥或其它加热用。
最高工作温度为300℃。
干燥箱在环境温度5-35℃，空气相对温度不大于85%条件下工作。
2、干燥箱使用专用的插头座或闸刀。
使用前检查本箱的电气绝缘性能，注意有否断路、短路及漏电现象。
3、箱上放入0-300℃的温度计，并旋开排气阀，调整方法为顺时针升温逆时针降温。
4、底部设排气孔，打开后可排除箱内温气。
5、试品搁板最大平均负荷为20公斤，每平方米放置切勿过重、过密，一定要留有空隙，工作室底板上不能放置试品或其他东西影响热空气对流。
6、干燥箱严禁放入易燃、易挥发物品，以免发生爆炸。
7、通上电源，绿色指示灯亮，开启鼓风开关，鼓风电动机运转，开启电源开关1，红色指示灯亮，表示一组电热丝通电升温如需加高温，可将电源开关旋至2位置，使二组电热丝同时升温。
恒温时，可关闭一组加热开关。
8、工作时，箱门不宜经常打开，以免影响恒温。
9、本设备无超温保护装置，故工作时应有专人检测箱内温度，一旦控温失灵，应及时断电检查，以免事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华宁土工试验程序使用手册HNTGCS 版编著：杨立生中煤国际工程集团南京设计研究院南京市浦口区华宁软件开发中心2003年1月前言华宁土工试验程序HNTGCS 由中煤国际工程集团南京设计研究院、南京市浦口区华宁软件开发中心在WINDOWS 98/ME/2000/XP平台上用VISUAL BASIC研制而成，该程序根据现行土工试验规程及土工试验室工作流程编制，具有功能齐全、操作简单、使用方便、符合土工试验室习惯、表格及图形所见即所得、土工总表的项目可按需要任意组合、土工总表及压缩曲线可生成AUTO CAD图形、总表数据可与华宁岩土工程勘察软件包HNCAD 数据共享等特点，可提高效率十几倍。
已在全国各地土工实验室中大量使用。
参加华宁土工试验程序研制有杨立生、章晓余、蔡全荣同志，在软件研制过程中得到化工部第二勘察设计院李建常高级工程师及本院土工试验室的帮助，许多用户为本程序的改进提了很多的宝贵建议，在此一并表示感谢。
我们热忱欢迎广大用户多提宝贵意见，在软件使用过程中发现有不足之处或有何建议及要求，请按下列地址联系：江苏省南京市浦东路20号煤炭工业部南京设计研究院邮政编码：210031 联系人：杨立生电话：(025)8862095 手机: 0传真: (025)8863059 EMILL:请访问华宁软件网页：我们将一如既往的为用户做好培训及售后服务,为促进土工试验室技术进步作出贡献。
交通路线:从南京火车站、南京西站、南京长途汽车站坐10路至中山码头，乘轮渡到浦口码头，坐浦葛线到浦中路站下车，前行20m即到。
华宁土工试验程序 HNTGCS 改进的地方1.土工试验室配置:增加配置文件导入、导出。
可打印配置文件。
2.压缩试验：压缩试验试验曲线1张A4纸可出2、4、8个曲线。
3.直剪试验：抗剪强度P～τ曲线1张A4纸可出8个曲线。
4.黄土湿陷程序：有3种方法：第1种黄土地区常规固结及湿陷程序第2种、自重湿陷压力计算、自重湿陷系数计算、湿陷系数计算、湿陷起始压力。
第3种、单线法、双线法黄土固结及湿陷程序。
可出天然及饱和压缩曲线。
改进双线法黄土湿陷程序。
5.完善高压固结程序：加压等级可到20级，回弹再压缩级数不限。
可绘e～Logp、e～p曲线。
6.重新编制三轴试验程序、增加一个试样多级加荷三轴试验程序。
7.重新编制综合压缩曲线，该图件可转到AUTO CAD 中，1张A4纸可出3个曲线。
8.所有试验曲线比例可由人工指定。
增加筛分程序、移液管法、粒度分析仪。
9.可读入华勘汇总表数据。
完善颗粒分析程序、渗透试验、无侧限程序、土工试验收费程序。
11．土工试验汇总表中：颗分可提< 百分含量。
颗分可提d10、d30、d50、d60、d95 可提各级压力下压缩系数、压缩模量。
土工试验汇总表、分层土工试验汇总表可转到AUTO CAD、EXCEL中。
目录第一章、程序适合范围及编制依据…………………………………1-1第二章、程序内容及程序名…………………………………………2-1第三章、数据说明及数据文件名……………………………………3-1第四章、软件包安装及启动…………………………………………4-1第五章、土工试验程序总体操作步骤………………………………5-1第六章、试验室配置…………………………………………………6-1第七章、土工试验室物理指标试验…………………………………7-1第八章、常规压缩试验………………………………………………8-1第九章、直剪试验……………………………………………………9-1第十章、颗粒分析试验………………………………………………10-1第十一章、高压固结试验……………………………………………11-1第十二章、无侧限抗压强度试验……………………………………12-1第十三章、相对密度试验……………………………………………13-1第十四章、渗透试验试验……………………………………………14-1第十五章、湿陷试验试验……………………………………………15-1第十六章、固结系数试验……………………………………………16-1第十七章、三轴试验试验……………………………………………17-1第十八章、击实试验试验……………………………………………18-1第十九章、膨胀土试验试验…………………………………………19-1第二十章、土工试验汇总表数据……………………………………20-1第二十一章、分层土工试验汇总表…………………………………21-1第二十二章、土工试验工作量统计…………………………………22-1第二十三章、水质分析试验…………………………………………23-1第二十四章、水质分析表……………………………………………24-1第二十五章、综合压缩曲线………………………………………25-1第二十六章、附助功能………………………………………..……26-1第二十七章、与勘察软件数据共享…………………………………27-1第二十八章、综合颗分曲线…………………………………………28-1第二十九章、软件疑难问题解答…………………..………………29-1附录一、VB错误一览表……. ……………………………….30-1附录二、微机与天平连接…. ………………………………..31-1第一章、程序适合范围及编制依据一、适合范围适合建筑、水利、公路、铁路等行业土工试验数据处理、计算、绘图。
二、软硬件环境硬件环境：奔腾微机各种(针打、喷墨、激光)宽行打印机软件环境：WINDOWS 95/98 WORD EXECL三、编制依据土工试验方法标准 GB/T 50123-1999土工试验规程 SL237-1999公路土工试验规程 JTJ051-93 等等四、软件功能软件主要功能如下：1．试验室物理指标计算可计算含水率、园锥法液限及搓条法塑限、联合试验法液塑限、比重试验法计算比重或经验法计算比重、密度等2．常规固结试验3．直剪试验4．颗粒分析（可考虑筛分法、甲种密度计或乙种密度计法、筛分法及密度计联合试验法、移液管法、粒度分析仪）5．高压固结试验6．固结系数试验（可计算各级压力下垂直、水平固结系数）7．三轴试验试验、一个试样多级加荷三轴试验、绘应变曲线三轴程序。
可绘制摩尔园曲线。
8．湿陷试验（黄土地区常规固结及湿陷程序、单个功能黄土湿陷程序、可考虑单线法及双线法）9．击实试验10．渗透试验(可考虑常水头及变水头)11．无侧限抗压强度试验（可以是手轮转数或轴向变形）12．相对密度试验13．自由膨胀率计算、50kPa压力下自由膨胀率计算、平衡法膨胀力计算14. 不同压力下膨胀率计算15. 收缩试验16．打印土工试验成果表17．打印分层土工试验成果表18．土工试验工作量统计、水质分析试验、综合固结曲线等五、限制条件一个工程最多输5000个土样数据。
-1-1 -第二章、程序内容及程序名程序内容程序名主程序 TGCS工程名称数据 GCMCSJ土工试验室配置TGSYSPZ试验室物理指标试验TGWLCS直剪试验ZLSY显示剪切曲线XSZLQX绘制剪切曲线HZZLQX常规压缩试验YSSY高压固结程序GYGJCS绘制高压e~P曲线GYYSQX绘制高压e~logP曲线GYYSQX1筛析法颗粒分析试验SXKFCS甲种颗粒分析试验JKFCS乙种颗粒分析试验YKFCS三轴试验试验SZCS一个试样多级加荷三轴试验SZCSA固结系数试验TGCVCS湿陷试验仪器校正SXYQXZ单线法湿陷试验SXXSSY双线法湿陷试验SXXSSYA击实试验JSSY变水头渗透试验STSYB常水头渗透试验STSYC无侧限抗压强度试验WCXSY相对密度试验XDMD自由膨胀率ZYPZL不同压力下膨胀率计算BTYLPZL收缩试验SSSY综合压缩曲线ZHYSQX土工试验汇总表数据TGHZBSJ土工试验汇总表选择TGHZBXZ土工试验汇总表TGHZB土工试验分层数据TGFCSJ分层土工试验汇总表TGFCB土工试验工作量统计TGGZLTJ水质分析试验SZFXCSA- 2-1 -第三章、数据说明及数据文件名数据说明数据文件土工试验室配置基本配置大空盒质量(含水率) TGDKH..DAT小空盒质量(液塑限)压缩环刀数据剪切环刀数据比重瓶数据塑限经验公式比重经验公式常规压缩试验仪器校正值直剪剪力环率定系数试验室物理指标试验土样编号数据TGTYBHSJ.工程代号含水率数据TGWSJ.工程代号园锥法液限及搓条法塑限TGWLWPSJ.工程代号联合试验法液塑限TGWLPSJ.工程代号比重试验TGGSSJ.工程代号密度数据TGMDSJ.工程代号物理指标汇总TGWLJGHZ.工程代号常规压缩试验加压等级TGYSYL.工程代号原始数据YSSJ.工程代号试验结果YSJG.工程代号各层试验结果平均YSJGPJ.工程代号直剪试验加压等级TGZQYL.工程代号原始数据ZLSYSJ.工程代号试验结果ZLJG.工程代号颗粒分析筛析法颗粒分析数据SXKFSJ.工程代号甲种颗粒分析L-R方程系数A、B乙种颗粒分析L-R方程系数A、B甲种密度计颗粒分析原始数据JKFSJ.工程代号乙种密度计颗粒分析原始数据YKFSJ.工程代号计算结果KFJSJG.工程代号高压固结试验压力等级仪器校正值计算结果TGGYJSJG.工程代号- 3-1 -固结系数试验固结系数压力数据GJYLSJ.工程代号固结系数试验数据GJSYSJ.工程代号固结系数试验结果GJCVJG.工程代号三轴试验试验三轴试验数据SZSYSJ.工程代号一个试样多级加荷三轴试验三轴试验数据SZSYSJA.工程代号湿陷试验仪器校正值单线法湿陷试验湿陷压力等级SXYLJLD.工程代号湿陷原始数据SXSYJL.工程代号湿陷计算结果文件：SXSYJG.工程代号双线法湿陷试验湿陷压力等级SXYLJL.工程代号湿陷原始数据SXSYJLA.工程代号湿陷计算结果文件：SXSYJGA.工程代号击实试验原始数据JSSYJL.工程代号计算结果：JSSYJG.工程代号变水头渗透试验原始数据STJLB.工程代号结果文件：STJGB.工程代号常水头渗透试验原始数据STJLC.工程代号结果文件STJGC.工程代号无侧限抗压强度试验原始数据WCXSYJL.工程代号结果文件WCXSYJG.工程代号相对密度试验数据及结果文件XDMDJL.工程代号自由膨胀率ZYPZLSJ.工程代号不同压力下膨胀率计算BTYLPZL.工程代号收缩试验SSSY.工程代号土工汇总表数据土样编号数据TGSJA1.工程代号物理指标数据TGSJA2.工程代号剪切压缩数据TGSJA3.工程代号颗粒分析数据TGSJA4.工程代号特殊土工试验数据TGSJA5.工程代号膨胀湿陷击实数据TGSJA6.工程代号固结系数数据TGSJA7.工程代号- 3-2 -各级压力下孔隙比数据e9~e12 TGSJA8.工程代号土工汇总表选择样式1 TGHZBXZ1.工程代号样式2 TGHZBXZ2.工程代号样式3 TGHZBXZ3.工程代号土工试验工作量统计TGGZLHZ.工程代号水质分析试验标准滴定液数据 BZDDYSJ.工程代号水质分析数据 SZFXSJ.工程代号当值为零输出格式值为零输出值.TXT 水质分析表WORD模板水质分析表.DOT综合压缩曲线综合压力数据 HZYSYL.工程代号汇总每个样压缩数据 HZYSJG.工程代号每层综合压缩数据 HZYSJGPJ.工程代号- 3-3 -第四章、软件包安装及启动一．软件包安装（一）、华宁土工试验程序安装假设华宁土工试验程序安装在C:\TGSY目录,安装步骤如下:1．进入WINDOWS 95/98/me/2000/XP,单击开始-运行,运行光盘HNCAD\TGSY\,按屏幕提示操作即可。
