EDA考试题目+答案
eda课程设计30个题目
1数字频率计1)设计一个能测量方波信号的频率的频率计。
2)测量的频率范围是0 999999Hz。
3)结果用十进制数显示。
2乒乓球游戏机1)用8个发光二极管表示球；用两个按钮分别表示甲乙两个球员的球拍2)一方发球后，球以固定速度向另一方运动（发光二极管依次电量），当球达到最后一个发光二极管时，对方击球（按下按钮）球将向相反方向运动，在其他时候击球视为犯规，给对方加1分；都犯规，各加1分；3)甲乙各有数码管计分4)裁判有一按钮，可系统初始化，每次得分后，按下一次3彩灯控制器1)设计一个彩灯控制器，使十个彩灯（LED管）能连续发出四种以上不同的显示形式（如奇数依次亮），；2)随着彩灯显示图案的变化，发出不同的音响声（可用不同频率的矩形波产生）。
4速度表1)显示汽车时速Km/h2)车轮每转一圈，有一个传感脉冲；每个脉冲代表1m的距离3)采样周期设为10S4)*要求显示到小数点后2位5)数码管显示6)*超速报警5拔河游戏机1)设计一个能进行拔河游戏的电路。
2)电路使用15个(或9个)发光二极管，开机后只有中间一个发亮，此即拔河的中心点。
3)游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动，每按一次，亮点移动一次。
4)亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。
5)*用数码管显示获胜者的盘数6 6 数字跑表1)具有暂停/启动功能2)具有重新开始功能3)用6个数码管分别显示百分秒、秒和分钟4)能计两个人跑步时间，并能选择显示77 电梯控制器1)5层电梯控制器，用5个led显示电梯行进过程，并用数码管显示电梯当前所在楼层位置，每层电梯入口处设有上楼和下楼请求按钮，按下按钮，则相应楼层的led亮2)电梯到达请求楼层，相应的请求led灯灭，电梯门打开，开门5S，电梯自动关门，继续上行（下行）3)每层设有电梯上行和下行指示灯4)能记忆电梯内部的请求信号88 篮球计分器1)具有30秒计时、显示2)可对计时器清零、置数、启动和暂停3)30秒倒计时4)两个数码管显示两队比分5)超时报警并可解除报警99电子琴1)设计一个简易电子琴；2)利用一基准脉冲产生1，2，3，。
eda课程设计题目答案
eda课程设计题目答案一、教学目标本课程的教学目标是使学生掌握eda的基本概念、原理和应用方法，培养学生分析问题和解决问题的能力，提高学生的创新意识和实践能力。
具体来说，知识目标包括：了解eda的基本概念、原理和流程；掌握常见的eda工具和软件的使用方法；了解eda在电子设计中的应用领域。
技能目标包括：能够运用eda工具进行基本的电路设计和仿真；能够根据设计需求选择合适的eda工具和软件；能够对设计结果进行分析和评估。
情感态度价值观目标包括：培养学生对eda技术的兴趣和热情；培养学生勇于探索、创新和合作的精神；培养学生关注社会、关注科技发展的意识。
二、教学内容本课程的教学内容主要包括eda的基本概念、原理和应用方法。
具体安排如下：第1章：eda概述，介绍eda的定义、发展历程和应用领域；第2章：eda工具和软件，介绍常见的eda工具和软件的使用方法；第3章：电路设计，介绍电路设计的基本原理和方法；第4章：仿真与验证，介绍仿真与验证的基本原理和方法；第5章：eda应用案例，介绍eda在实际项目中的应用案例。
三、教学方法为了实现本课程的教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
具体安排如下：第1章：采用讲授法，介绍eda的基本概念和原理；第2章：采用讨论法，引导学生探讨eda工具和软件的使用方法；第3章：采用案例分析法，分析实际电路设计案例；第4章：采用实验法，让学生动手进行电路设计和仿真；第5章：采用讲授法和讨论法，总结本课程的主要内容和知识点。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：教材：《eda技术与应用》；参考书：《电子设计自动化原理与应用》；多媒体资料：教学PPT、视频教程等；实验设备：计算机、eda工具软件、电路实验板等。
以上教学资源将有助于丰富学生的学习体验，提高学生的学习效果。
五、教学评估本课程的教学评估将采用多元化的评估方式，以全面、客观、公正地评价学生的学习成果。
EDA考试复习题目全集(1)
《 EDA技术与项目训练》选择题1. 一个项目的输入输出端口是定义在 A 。
A. 实体中B. 结构体中C. 任何位置D. 进程体2. 描述项目具有逻辑功能的是 B 。
A. 实体B. 结构体C. 配置D. 进程3. 关键字ARCHITECTURE定义的是A。
A. 结构体B. 进程C. 实体D. 配置4. MAXPLUSII中编译VHDL源程序时要求 C 。
A.文件名和实体可不同名B.文件名和实体名无关C. 文件名和实体名要相同D. 不确定5. 1987标准的VHDL语言对大小写是 D 。
A. 敏感的B. 只能用小写C. 只能用大写D. 不敏感6. 关于1987标准的VHDL语言中，标识符描述正确的是 A 。
A. 必须以英文字母开头B.可以使用汉字开头C.可以使用数字开头D.任何字符都可以7. 关于1987标准的VHDL语言中，标识符描述正确的是 B 。
A. 下划线可以连用B. 下划线不能连用C. 不能使用下划线D. 可以使用任何字符8. 符合1987VHDL标准的标识符是 A 。
A. A_2B. A+2C. 2AD. 229. 符合1987VHDL标准的标识符是 A 。
A. a_2_3B. a_____2C. 2_2_aD. 2a10. 不符合1987VHDL标准的标识符是 C 。
A. a_1_inB. a_in_2C. 2_aD. asd_111. 不符合1987VHDL标准的标识符是 D 。
A. a2b2B. a1b1C. ad12D. %5012. VHDL语言中变量定义的位置是 D 。
A. 实体中中任何位置B. 实体中特定位置C. 结构体中任何位置D. 结构体中特定位置13. VHDL语言中信号定义的位置是 D 。
A. 实体中任何位置B. 实体中特定位置C. 结构体中任何位置D. 结构体中特定位置14. 变量是局部量可以写在 B 。
A. 实体中B. 进程中C. 线粒体D. 种子体中15. 变量和信号的描述正确的是 A 。
2018EDA综合实验考试题目
EDA技术实验考试题目1、用结构的描述方法设计一个多用计数器，可以选择为带计数使能、同步复位、带进位输出的增1的60进制计数器或者一百进制计数器，结果由七段数码管显示。
2、用结构的描述方法设计一个多用计数器，可以选择为带计数使能、异步复位、同步装载的可逆七位二进制计数器或者八位二进制计数器，结果由七段数码管显示。
3、设计一个正负脉宽可控的16分频的分频器。
脉宽比由七段数码管显示。
4、根据需要设计一个多用分频器，可以控制实现四种分频（正负脉宽相等）形式：第一种：4分频、第二种：8分频、第三种：10分频、第四种：16分频。
由七段数码管显示显示当前分频系数。
5、设计一个学号显示电路，可以根据序号显示八位同学的学号（八位数字），学号由8位7段LED数码管输出显示。
6、利用状态机设计一个彩灯控制器，彩灯共有16个，每次顺序点亮相邻的四个彩灯，且保持时间越来越久，如此循环执行。
由七段数码管显示亮灯的序号。
7、设计一个9人表决电路，参加表决者为9人，同意为1，不同意为0，同意者过半则表决通过，绿指示灯亮，表决不通过则红指示灯亮。
由七段数码管显示赞成人数。
8、有16个开关，编号为0到15，编号0的优先级最高。
当某一个拨码开关为1时由数码管显示其编号（可用16进制数显示，亦可用十进制显示）9、利用状态机设计一个全自动洗衣机水位控制器。
要求：当水位超过某一上限值时，停止加水，启动洗衣机；当水位低于某一下限值时，加水，停止洗衣机；否则启动洗衣机，停止加水。
由七段数码管显示显示当前状态（用简易字母表示）。
10、根据真值表设计一位全加器，然后用结构的描述方法设计一个4位加法器。
结果由七段数码管显示。
11、设计6位二进制数到两位BCD（8421码）的转换器。
结果由共阴极数码管显示。
12、利用状态机设计一个跑马灯控制器。
一共有8个彩灯，编号为LED0 ~ LED7，点亮方式为：每次点亮临近两个，且每个状态保持时间越来越久（比如01号亮维持10个时钟周期，23号亮维持15个时钟周期，45号亮维持20个时钟周期，67号亮维持25个时钟周期，如此循环）。

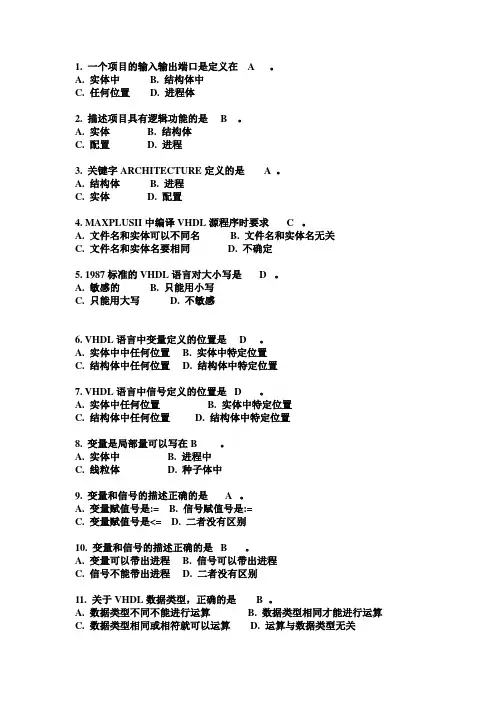

EDA完整版答案
1. 一个项目的输入输出端口是定义在 A 。
A. 实体中B. 结构体中C. 任何位置D. 进程体2. 描述项目具有逻辑功能的是 B 。
A. 实体B. 结构体C. 配置D. 进程3. 关键字ARCHITECTURE定义的是 A 。
A. 结构体B. 进程C. 实体D. 配置4. MAXPLUSII中编译VHDL源程序时要求 C 。
A. 文件名和实体可以不同名B. 文件名和实体名无关C. 文件名和实体名要相同D. 不确定5. 1987标准的VHDL语言对大小写是 D 。
A. 敏感的B. 只能用小写C. 只能用大写D. 不敏感6. VHDL语言中变量定义的位置是 D 。
A. 实体中中任何位置B. 实体中特定位置C. 结构体中任何位置D. 结构体中特定位置7. VHDL语言中信号定义的位置是 D 。
A. 实体中任何位置B. 实体中特定位置C. 结构体中任何位置D. 结构体中特定位置8. 变量是局部量可以写在 B 。
A. 实体中B. 进程中C. 线粒体D. 种子体中9. 变量和信号的描述正确的是 A 。
A. 变量赋值号是:=B. 信号赋值号是:=C. 变量赋值号是<=D. 二者没有区别10. 变量和信号的描述正确的是 B 。
A. 变量可以带出进程B. 信号可以带出进程C. 信号不能带出进程D. 二者没有区别11. 关于VHDL数据类型，正确的是 B 。
A. 数据类型不同不能进行运算B. 数据类型相同才能进行运算C. 数据类型相同或相符就可以运算D. 运算与数据类型无关12. 下面数据中属于实数的是 B 。
A. 4.2B. 3C. …1‟D. “11011”13. 下面数据中属于位矢量的是 D 。
A. 4.2B. 3C. …1‟D. “11011”14. 关于VHDL数据类型，正确的是 B 。
A. 用户不能定义子类型B. 用户可以定义子类型C. 用户可以定义任何类型的数据D. 前面三个答案都是错误的15. 可以不必声明而直接引用的数据类型是 C 。
EDA考试重点加考题
EDA考试重点加考题EDA(电⼦设计⾃动化)利⽤EDA⼯具，采⽤可编程器件，通过设计芯⽚来实现系统功能，这样不仅可以通过芯⽚设计实现多种数字逻辑系统功能，⽽且由于管脚定义的灵活性，⼤⼤减轻了电路图设计和电路板设计的⼯作量和难度，从⽽有效地增强了设计的灵活性，提⾼了⼯作效率；同时基于芯⽚的设计可以减少芯⽚的数量，缩⼩系统体积，降低能源消耗，提⾼系统的性能和可靠性。
ASIC(Application Specific Integrated Circuits)直译为“专⽤集成电路”，与通⽤集成电路相⽐，它是⾯向专门⽤途的电路，以此区别于标准逻辑(Standard Logic)、通⽤存储器、通⽤微处理器等电路Asic优点1 提⾼了产品的可靠性。
(2) 易于获得⾼性能(3) 可增强产品的保密性和竞争⼒。
(4) 在⼤批量应⽤时，可显著降低产品的综合成本。
(5) 提⾼了产品的⼯作速度。
(6) 缩⼩了体积，减轻了重量，降低了功耗。
系统结构设计ASIC 分解逻辑设计电路设计逻辑布线模拟可测性分析及故障模拟版图设计及模拟验证设计定型制作样⽚样⽚功能评价投产ASIC 按功能的不同可分为数字ASIC、模拟ASIC和微波ASIC；按使⽤材料的不同可分为硅ASIC和砷化镓ASIC。
按照设计⽅法的不同，设计ASIC可分为全定制和半定制两类。
全定制法是⼀种基于晶体管级的设计⽅法，半定制法是⼀种约束性设计⽅法。
约束的⽬的是简化设计、缩短设计周期、提⾼芯⽚成品率。
EDA(Electronic Design Automation)即电⼦设计⾃动化。
EDA技术指的是以计算机硬件和系统软件为基本⼯作平台，继承和借鉴前⼈在电路和系统、数据库、图形学、图论和拓扑逻辑、计算数学、优化理论等多学科的最新科技成果⽽研制成的商品化通⽤⽀撑软件和应⽤软件包。
EDA技术可粗略分为系统级、电路级和物理实现级三个层次的辅助设计过程；从另⼀个⾓度来看，EDA技术应包括电⼦电路设计的各个领域，即从低频电路到⾼频电路，从线性电路到⾮线性电路，从模拟电路到数字电路，从分⽴电路到集成电路的全部设计过程。
eda技术及应用第三版课后答案谭会生
eda技术及应用第三版课后答案谭会生【篇一：《eda技术》课程大纲】>一、课程概述1.课程描述《eda技术》是通信工程专业的一门重要的集中实践课，是通信工程专业学生所必须具备的现代电子设计技术技能知识。
eda是电子技术的发展方向，也是电子技术教学中必不可少的内容。
本课程主要介绍可编程逻辑器件在电子电路设计及实现上的应用，介绍电路原理图和pcb图的设计技术。
开设该课程，就是要让学生了解大规模专用集成电路fpga和cpld的结构，熟悉一种以上的硬件描述语言，掌握一种以上的开发工具的使用等，掌握电路原理图和pcb图的现代设计技术与方法，从而提高学生应用计算机对电子电路和高速智能化系统进行分析与设计的能力。
2.设计思路本课程坚持“以学生为中心”的原则，以项目任务驱动的方式，采取理论知识与案例相结合的方式授课，提高学生的学习主动性。
通过必要的理论知识讲授、大量的实践训练和案例分析，培养学生的动手设计和实践能力，掌握eda开发的整个流程和基本技巧。
课程采用演示讲授和实践相结合，边讲边练的方法，让学生切身体会并掌握eda开发产品的流程和方法。
本课程集中2周时间开设，注重实践性，边讲边练，让学生切身体会并掌握eda开发技术。
3.实践要求（1）纪律和安全要求①不得将食物带入实验室，每次实训后请将使用后的废弃物带走。
违反者每次扣罚平时分2分。
②实训期间不得做与实训无关的其他事情，不得大声喧哗或做其他影响实训正常进行的事宜。
违反者每次扣罚平时分2分。
③实训期间，若学生有事不能正常参加实训，须提前以书面形式请假，并按指导教师的安排补做实训。
未经指导教师许可，学生不得任意调换实训时间和实训地点。
违反者每次扣罚平时分4分。
④学生不得以任何理由替代他人进行实训，违者直接取消实训成绩。
⑤学生除操作自己所分配的计算机外，不得操作实验室内其他任何设备。
违者每次扣罚平时分2分。
（2）业务要求实训所使用的软件protel和quartus ii，所有数据均通过服务器中转以及储存在服务器上，所以重启自己所用的电脑不会造成数据丢失。
电设l试题集及答案
电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。
2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。
3、印制电路板按板层可分为单层板、双层板和多面板。
4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。
5、在焊接元器件时，常用的焊料是铅锡焊料。
6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。
7、电子测量仪器大体可分为专用仪器和通用仪器两大类。
8、测试技术包括调整和测试两部分。
9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。
10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。
11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。
12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。
13、数字模拟转换器常用的技术指标为分辨率和转换速率。
14、光电耦合器主要由发光二极管和光敏三极管组成。
15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。
16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。
17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。
18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。
19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。
20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。
21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。
22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。
eda期末考试题目及答案
eda期末考试题目及答案一、选择题（每题2分，共20分）1. EDA（电子设计自动化）的主要功能是什么？A. 电路设计B. 电路仿真C. 电路测试D. 所有以上选项2. 在EDA中，HDL指的是什么？A. 高级设计语言B. 硬件描述语言C. 硬件开发语言D. 硬件描述逻辑3. 下列哪个不是EDA工具的主要组成部分？A. 原理图编辑器B. 仿真器C. 编译器D. 汇编器4. 在EDA中，FPGA代表什么？A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列5. 以下哪个是EDA设计流程中的必要步骤？A. 原理图绘制B. 电路板布局C. 焊接D. 电路测试二、填空题（每空2分，共20分）6. 常见的EDA软件有______、______和______。
答案：Cadence, Altium Designer, Mentor Graphics7. 在EDA中，______是一种用于设计和验证数字电路的图形化编程语言。
答案：VHDL8. EDA工具可以帮助工程师进行______和______。
答案：设计优化，性能分析9. 与ASIC相比，FPGA的优点是______和______。
答案：灵活性高，开发周期短10. 在EDA设计中，布局和布线是实现______的关键步骤。
答案：电路板物理结构三、简答题（每题10分，共30分）11. 简述EDA在现代电子设计中的重要性。
答案：EDA在现代电子设计中的重要性体现在它能够提高设计效率，降低成本，缩短产品上市时间，同时提高设计的可靠性和可维护性。
12. 解释什么是仿真，并说明在EDA设计流程中仿真的作用。
答案：仿真是一种模拟实际电路在不同条件下行为的技术。
在EDA 设计流程中，仿真用于验证设计的正确性，预测电路的性能，以及发现潜在的问题，从而在实际制造之前进行必要的修改。
13. 描述FPGA与ASIC在应用上的主要区别。
答案：FPGA是一种可编程的硬件，可以在设计完成后重新配置，适用于需要快速原型开发和灵活设计调整的场景。
EDA课程设计题目
1.数控分频器的设计2.8位16进制频率计设计3.数据采集电路和简易存储示波器设计利用FPGA直接控制0809对模拟信号进行采样，然后将转换好的8位二进制数据迅速存储到存储器中，在完成对模拟信号一个或数个周期的采样后，由外部电路系统(如单片机)将存储器中的采样数据读出处理。
4.8位移位相加硬件乘法器设计5.16阶数字滤波器的设计6.基于DSP Builder的FIR数字滤波器设计7.基于DSP Builder的IIR数字滤波器设计实验8. 基于FPGA的十字路口交通灯控制器9. 通用十进制加法器（动态扫描显示）设计一个双4 位的BCD码全加器，其框图如图1所示。
图中的“进位出”C即是本位的进位输出。
全加器的16个输入所对应的管脚同16位拨码开关相连，16个输入管脚是（被加数）A1(3..0)、（被加数）B1(3..0)和（被加数）A2(3..0)、（被加数）B2(3..0)。
相加的十进制结果经译码电路译为7段显示输出，和与进位的值。
要求显示器动态显示两位十进制相加的结果。
10、通用十进制减法器（动态扫描显示）设计一个双4 位的BCD码全减器，其框图如图2所示。
图中的“借位出”C即是本位的借位输出。
全减器的16个输入所对应的管脚同16位拨码开关相连，16个输入管脚是（被减数）A1(3..0)、（被减数）B1(3..0)和（减数）A2(3..0)、（减数）B2(3..0)。
相减的十进制差经译码电路译为7段显示输出，差与借位的值。
要求显示器动态显示两位十进制相减的结果。
11、六人抢答器抢答台数为6；具有抢答开始后20秒倒计时，20秒倒计时后六人抢答显示超时，并报警；能显示超前抢答台号并显示犯规报警；系统复位后进入抢答状态，当有一路抢答按键按下，该路抢答信号将其余各路抢答信号封锁，同时铃声响起，直至该路按键松开，显示牌显示该路抢答台号。
12、出租车计费器实现计费功能，计费标准为武汉起步3元，车行3公里后为1.4元/公里，当计费达到20元后，每公里加收50%的车费，车停止每3分钟增加0.7元。
EDA试题题库及参考答案
一、选择题：（20分）1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是：___D__A. CPLD是基于查找表结构的可编程逻辑器件B. CPLD即是现场可编程逻辑器件的英文简称C. 早期的CPLD是从FPGA的结构扩展而来D. 在Xilinx公司生产的器件中，XC9500系列属CPLD结构2．基于VHDL设计的仿真包括有①门级时序仿真、②行为仿真、③功能仿真和④前端功能仿真这四种，按照自顶向下的设计流程，其先后顺序应该是：_________DA．①②③④ B.②①④③C．④③②①D．②④③①3．下面对利用原理图输入设计方法进行数字电路系统设计，哪一种说法是正确的：__________BA．原理图输入设计方法直观便捷，很适合完成较大规模的电路系统设计B．原理图输入设计方法多用于较规范、规模不大的电路设计，和HDL代码描述方法均可以被综合，相得益彰C．原理图输入设计方法无法对电路进行功能描述D．原理图输入设计方法不适合进行层次化设计4．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，不正确的是：_______DA．PROCESS为一无限循环语句B．敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动C．当前进程中声明的变量不可用于其他进程D．进程由说明语句部分、并行语句部分和敏感信号参数表三部分组成5．对于信号和变量的说法，哪一个是不正确的：_________AA．信号用于作为进程中局部数据存储单元B．变量的赋值是立即完成的C．信号在整个结构体内的任何地方都能适用D．变量和信号的赋值符号不一样6．进程中的信号赋值语句，其信号更新是___C____。
A．按顺序完成；B．比变量更快完成；C．在进程的最后完成；D．都不对。
7．VHDL语言共支持四种常用库，其中哪种库是用户的VHDL设计现行工作库：_______D A．IEEE库B．VITAL库C．STD库D．WORK工作库8．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
《EDA技术》课程设计题目
《EDA技术》课程设计题目1 数字钟设计 (1)2 数字式竞赛抢答器设计 (1)3 数字频率计设计 (1)4 拔河游戏机设计 (2)5 洗衣机控制器设计 (3)6 电子密码锁设计 (3)7 脉冲按键电话按键显示器设计 (4)8 乘法器设计 (4)9 简易音乐播放器设计 (5)10 交通灯控制器设计 (5)11 出租车自动计费器设计 (6)12 自动售邮票机设计 (6)13 信号发生器系统设计 (7)14 点阵设计 (7)15 汽车尾灯控制器设计 (7)16 乒乓球比赛游戏机设计 (8)17 电梯控制器设计 (8)18 简单微处理器设计 (9)19 电子脉搏计设计 (9)20 数字电压表设计 (9)21 彩灯控制器设计 (9)22 病房呼叫系统设计 (10)23 二进制频移键控(FSK)调制器与解调器设计 (10)24 二进制相位键控(PSK)调制器与解调器设计 (10)12电信1班《EDA技术》课程设计选题名单1 数字钟设计设计要求在Quartus Ⅱ开发系统中用可编程逻辑器件实现数字钟的EDA设计，要求：（1）数字钟功能：数字钟的时间以24小时一个周期；数字钟能够显示时、分、秒；（2）校时功能：可以分别对时、分、秒进行单独校时，使其调整到标准时间；（3）扩展功能：具有整点报时功能，当时间到达整点前5秒进行蜂鸣报时。
2 数字式竞赛抢答器设计设计要求设计一个可容纳四组参赛的数字式抢答器，每组设一个按钮供抢答使用。
抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用；设置一个主持人“复位”按钮，主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，用指示灯显示抢答组别，扬声器发出音响。
设置犯规电路，对提前抢答和超时答题（例如3分钟）的组别鸣笛示警，并由组别显示电路显示出犯规组别。
设置一个计分电路，每组开始预置10分，由主持人计分，答对一次加1分，答错一次减1分。
系统框图如图2-1所示。
eda期末考试题及答案
eda期末考试题及答案EDA期末考试题及答案一、选择题（每题2分，共20分）1. EDA代表的是：A. 电子设计自动化B. 电子数据交换C. 电子文档管理D. 电子设备分析答案：A2. 在EDA中，HDL指的是：A. 高级硬件描述语言B. 硬件描述语言C. 硬件设计语言D. 硬件开发语言答案：B3. 下列哪个不是EDA工具的常见功能？A. 仿真B. 布局C. 布线D. 编程答案：D4. FPGA代表的是：A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列答案：A5. VHDL是一种：A. 编程语言B. 硬件描述语言C. 数据库语言D. 操作系统答案：B6. 以下哪个是EDA软件的典型应用？A. 网页设计B. 游戏开发C. 电子电路设计D. 办公自动化答案：C7. 在EDA设计流程中，综合是指：A. 将设计从逻辑级别转换为门级别B. 将设计从门级别转换为晶体管级别C. 将设计从晶体管级别转换为物理布局D. 将设计从物理布局转换为最终产品答案：A8. 下列哪个是EDA设计中的错误？A. 功能错误B. 语法错误C. 布局错误D. 所有选项都是答案：D9. 以下哪个不是EDA设计中的测试类型？A. 功能测试B. 性能测试C. 压力测试D. 代码测试答案：D10. 在EDA中，后仿真分析是指：A. 在仿真之前进行的分析B. 在仿真之后进行的分析C. 在仿真过程中进行的分析D. 不进行任何分析答案：B二、简答题（每题10分，共30分）1. 请简述EDA在电子设计中的重要性。
答案：EDA（电子设计自动化）是现代电子设计不可或缺的工具，它允许设计师使用软件工具来设计和验证电子系统，从而提高设计效率，减少错误，加快产品上市时间，并且可以设计出更复杂、更高性能的电子系统。
2. 描述一下在EDA设计流程中，仿真的作用是什么？答案：在EDA设计流程中，仿真是一个关键步骤，它允许设计师在实际制造电路之前验证设计的功能和性能。
EDA程序设计试题及答案
1．请画出下段程序的真值表，并说明该电路的功能。
LIBRARY ieee；USE ieee。
std_logic_1164。
all;ENTITY aaa ISPORT( oe，dir :IN STD_LOGIC ;a,b ：INOUT STD_LOGIC_VECTOR（7 DOWNTO 0 ）;END aaa ；ARCHITECTURE ar OF aaa ISBEGINPROCESS(oe , dir ）输入输出BEGIN a1 a0 x3 x2 x1 x0 IF oe=’0' THEN a〈=”zzzzzzzz”；b〈="zzzzzzzz”; 0 0 0 0 0 1 ELSIF oe=’1’THEN 0 1 0 0 1 0 IF dir='0’THEN b<=a; 1 0 0 1 0 0ELSIF dir=’1’THEN a〈=b; 1 1 1 0 0 0ENDIF;END IF ;END PROCESS ；END ar ；功能为：2－4译码器…………………………………………。
4分2．请说明下段程序的功能，写出真值表，并画出输入输出波形。
LIBRARY ieee;USE ieee。
std_logic_1164。
all；USE ieee。
std_logic_arith.all;USE ieee。
std_logic_unsigned.all;ENTITY aaa ISPORT( reset，clk：IN STD_LOGIC;q: BUFFER STD_LOGIC_VECTOR（2 DOWNTO 0）)；END aaa;ARCHITECTURE bd OF aaa ISBEGINPROCESS（clk,reset)BEGINIF （rese t=’0') THEN q〈=”000"；ELSIF (clk'event AND clk='1’）THENIF (q=5）THEN q<="000"；ELSE q〈=q+1;END IF;END IF；END PROCESS；END bd；功能为：带进位借位的4位加/减法器 (3)输入输出波形图如下：………………………………………………………7分ma［b[3。
EDA技术与实验考题附答案
填空题1．VHDL与1985年正式推出，是目前标准化成都最高的硬件描述语言．2．IEEE于1987年将VHDL采纳为ieee#1076 标准．3．用VHDL书写的源文件，既是程序又是文档，既是工程技术人员之间交换信息的文件，又可作为合同签约者之间的文件．4．一般将一个完整VHDL程序称为设计实体．5．用VHDL设计的电路，既可以被高层次的系统调用，成为系统的一部分，也可以作为一个电路的功能块独立存在和独立运行．6．VHDL设计实体的基本结构由库、程序包、实体、结构体、配置、等部分构成．7．实体和结构体是设计实体的基本组成，它们可以构成最基本的VHDL程序．8．IEEE于1987年公布了VHDL的ieee#1076 -1987 语法标准．9．IEEE于1993年公布了VHDL的ieee#1076 -1993 语法标准．10．根据VHDL语法规则，在VHDL程序中使用的文字、数据对象、数据类型都需要预先定义．11．在VHDL中最常用的库是ieee. 标准库，最常用的程序包是std_logic_1146 程序包．12．VHDL的实体由实体声明部分和结构体组成．13．VHDL的实体声明部分指定了设计单元的输入、输出端口或引脚，它是设计实体对外的一个通信界面，是外界可以看到的部分．14．VHDL结构体用来描述设计实体的逻辑结构和逻辑功能，它由VHDL语句构成，是外界看不见的部分．15．在VHDL的端口声明语句中，端口方向包括in 、out 、inout 和Buffer(具有读功能的输出) ．16．VHDL的数字型文字包括整数文字、实数文字、以数字基数表示的文字、物理量文字．1.17．VHDL的字符是以单引号括起来的数字、字母、符号．18．VHDL的标识符名必须以字母开头，后跟若干字母、数字或单个下划线构成，但最后不能为下划线．19．VHDL的数据对象包括变量、常量、信号，它们是用来存放各种类型数据的容器．20．VHDL的变量（V ARIABLE）是一个局部量，只能在进程、函数和过程中声明和使用．21．VHDL的信号（SIGNAL）是一种数值容器，不仅可以容纳当前值，也可以保持历史值．22．常数（CONSTANT）是程序中的一个恒定不变的值，一般在程序前段声明．23．VHDL的数据类型包括标量型、复合型、存取类型、文件型．24．VHDL的标量型（Scalar Type）是单元素的最基本数据类型，包括整数型、实数型、枚举型、时间型．25．在VHDL中，标准逻辑位数据有九种逻辑值．26．VHDL的操作符包括逻辑操作符（Logic Operator）、关系操作符（Relation Operator）、算术操作符（Arithmetic Operator）、符号操作符（Sign Operator）四类．27．在VHDL中，预定义的属性标识符可用于检出时钟边沿、完成定时检查、获得未约束的数据类型范围等．28．VHDL的基本描述语句包括并行语句、顺序语句．29．VHDL的顺序语句只能出现在进程、过程、函数中，是按程序书写的顺序自上而下、一条一条地执行．30．VHDL的并行语句在结构体中的执行是并行语句的，其执行方式与语句书写的顺序无关．31．在VHDL的各种并行语句间，可以用信号来交换信息．32．VHDL的PROCESS（进程）语句是由顺序语句组成的，但其本身却是并行语句．33．VHDL的并行信号赋值语句的赋值目标必须都是信号．34．VHDL的子程序有过程、函数两种类型．35．VHDL的过程分为过程首和过程体两部分，调用前需要将它们装入程序包中．36．VHDL的函数分为函数首、函数体两部分，调用前需要将它们装入程序包（Package）中．37．元件例化是将预先设计好的设计实体作为一个元件，连接到当前设计实体中一个指定的端口．38．在PC上或工作站利用VHDL进行项目设计，不允许在根目录下进行，必须在根目录下为设计建立一个工程目录（即文件夹）．39．程序包是用VHDL语言编写的，其源程序也需要以。
EDA技术(课程设计题目)
设计题6—洗衣机控制电路
转60s→待机5s→反 转60s→，并用3个LED灯和7段显示器分别表示其工作状 态和显示相应工作状态下的时间。
2、可自行设定洗衣机的循环次数，这里设置最大的 循环次数为15次。
3、具有紧急情况的处理功能。当发生紧急情况时， 立即转入待机状态，紧急情况解除后，继续执行后续步 骤；
显示方式如下： 1、采用记忆显示方式，即计数过程中不显示数据，待 计数过程结束以后，显示计数结果，并将此显示结果保 持到下一次计数结束，显示时间不小于1s； 2、小数点位置随量程变更自动移位；
待测信号为符合TTL要求的方波信号。
设计题2—游戏电路的设计（模拟掷骰子）
设计要求
本游戏电路是模拟掷骰子，可供两人游戏。游戏者 每按动一次按键可得到1~6范围内的两个数，并按下列 规则决定胜负。 1、第一场比赛，游戏者每人各按一次按键，所得两 数之和为7和11者胜；若无人取胜，则进行第二场比赛； 2、第二场比赛，游戏者每人各按一次按键，所得两数 之和与第一场比赛相同者获胜，所得两数之和为7或11 者负，若无人获胜或负，则重复进行，直至出现胜者 或负者为止；
设计题4—自动售邮票机
设计要求
机器有一个投币口，每次只能投入一枚硬币，但可以连续投入 数枚硬币。机器能自动识别硬币金额，最大为1元，最小为1角， 购票者可选择的邮票面值有1元和5角两种，每次只能售出一枚邮 票。
购票时先选择邮票面值后投币，当投入的硬币总金额达到或超 过邮票面值时，机器应发出指示并拒收继续投入的硬币。
设计题5—万年历的设计
设计要求
设计万年历显示模块，应具备如下功能：
1、能显示年、月、日，时、分、秒两种显示方式； 2、有一个按键能选择不同的显示方式； 3、时间显示可以有按键选择24、12进制显示； 4、能由调时、分的按键，能进行时间的设定。 附加功能： 1、能有星期显示；2、能进行润年的计算； 3、能有秒表、倒计时等功能（自主设定）
eda试题及答案
eda试题及答案一、单选题（每题2分，共10分）1. EDA的全称是：A. 电子数据交换B. 电子设计自动化C. 电子文档自动化D. 电子设备自动化答案：B2. 在EDA中，HDL指的是：A. 高级数据语言B. 硬件描述语言C. 硬件设计语言D. 硬件描述逻辑答案：B3. 以下哪个不是EDA软件的主要功能？A. 逻辑综合B. 布局布线C. 编译代码D. 时序分析答案：C4. 在EDA设计流程中，FPGA指的是：A. 现场可编程逻辑阵列B. 固定可编程逻辑阵列C. 现场可编程门阵列D. 固定可编程门阵列答案：C5. 在EDA设计中，仿真测试的目的是：A. 验证设计的正确性B. 优化设计的性能C. 检查设计的安全性D. 以上都是答案：A二、多选题（每题3分，共15分）6. EDA工具通常包括以下哪些功能？A. 原理图捕获B. 波形仿真C. 代码编译D. 硬件调试答案：ABD7. 在EDA设计中，以下哪些是常见的设计阶段？A. 需求分析B. 逻辑设计C. 物理设计D. 测试验证答案：ABCD8. 以下哪些是EDA设计中常用的硬件描述语言？A. VHDLB. VerilogC. C++D. SystemVerilog9. 在EDA设计流程中，以下哪些是布局布线阶段的任务？A. 确定电路的物理布局B. 优化电路的布线C. 进行时序分析D. 编写测试代码答案：ABC10. 以下哪些是FPGA设计的优势？A. 快速原型验证B. 灵活性高C. 成本较低D. 易于集成答案：ABCD三、判断题（每题2分，共10分）11. EDA工具可以完全替代人工进行电路设计。
（）答案：×12. HDL语言可以用来描述数字电路的行为。
（）答案：√13. FPGA设计不需要进行时序分析。
（）答案：×14. EDA设计流程中，仿真测试是最后一步。
（）答案：×15. 逻辑综合是将HDL代码转换为门级网表的过程。
13届4t蓝桥杯eda模拟题
主题：13届4t蓝桥杯EDA模拟题内容：一、引言13届4t蓝桥杯EDA模拟题是蓝桥杯电子设计自动化（EDA）方向的一道经典题目。
本题旨在考察参赛者在EDA领域的知识水平和解决问题的能力。
下面将对这道题目进行详细的分析和解答。
二、题目描述13届4t蓝桥杯EDA模拟题是关于电子设计自动化（EDA）领域的一个实际问题。
题目描述如下：某公司需要设计一个8位的RISC处理器，你需要根据给定的指令集和对应的控制信号，完成以下任务：1. 给出处理器的状态转移图；2. 根据状态转移图，设计电路逻辑，完成对指令的译码功能；3. 给出至少三个任意指令序列，并用状态转移图表示每个指令序列的执行过程。
三、解题步骤为了解答13届4t蓝桥杯EDA模拟题，我们可以按照以下步骤逐步完成：1. 理解题目要求：明确了解题目的需求，分析每个任务的具体要求；2. 掌握RISC处理器基础知识：了解RISC处理器的基本结构和指令集，理解状态转移图的概念；3. 状态转移图设计：根据给定的指令集和控制信号，绘制处理器的状态转移图；4. 电路逻辑设计：根据状态转移图，设计电路逻辑，完成对指令的译码功能；5. 指令序列执行过程的表示：给出至少三个任意指令序列，并用状态转移图表示每个指令序列的执行过程。
四、解题过程详解1. 理解题目要求我们要明确理解题目的要求，明白每个任务需要完成的具体内容。
只有充分理解题目的要求，才能有针对性地进行解题。
2. 掌握RISC处理器基础知识在解答该题之前，我们需要对RISC处理器的基础知识进行了解和掌握。
RISC处理器是一种采用精简指令集的微处理器。
了解其基本结构和指令集，以及如何设计状态转移图是解答本题的基础。
3. 状态转移图设计根据题目所给的指令集和对应的控制信号，我们可以通过分析指令的执行过程，绘制出相应的状态转移图。
状态转移图反映了处理器在执行指令时状态的变化和相应的控制信号。
4. 电路逻辑设计根据状态转移图，我们需要设计相应的电路逻辑，完成对指令的译码功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答：
1.VHDL中变量与信号的主要区别
一、变量是一个局部量，只能在进程和子程序，无延时，立即发生，主要作用是在进程中作为临时的数据存储单元。
从VHDL语句功能和行为仿真来看，信号与变量的差异主要表现在接受信息的方式和信息保持与传递的区域大小上。
（1）如：信号可以设置传输延迟量，而变量则不能；
（2）如：信号可作为模块间的信息载体，如在结构体中个进程间传递信息；变量只能作为局部的信息载体，如只能在所定义的进程中有效。
（3) 变量的设置有时只是一种过渡，最后的信息传输和界面间的通信都是靠信号来完成综合后的信号将对应更多的硬件结构。
2.ASIC、FPGA、EDA、ISP的含义
ASIC：专用集成电路FPGA：可编程逻辑器件EDA：电子设计自动化ISP：因特网服务提供商
3.常用的库的名称（IEEE STD WORK VITAL）
5.进程语句的特点
（1）进程与进程，或其它并行语句之间的并行性，体现硬件电路并行运行特征。
（2）进程内部的顺序语句具有顺序与并行双重性。
顺序行为体现硬件的逻辑功能，并行行为体现硬件特征。
进程内部使用顺序语句，对一个系统进行算法、行为和逻辑功能进行描述，可以具有高抽象性的特点，可以与具体的硬件没有关联。
这种顺序仅是指语句执行上的顺序（针对于HDL的行为仿真），并不意味着PROCESS语句在综合后所对应的硬件逻辑行为也同样具有顺序性。
VHDL程序无法进行诸如软件语言那样的“单步”调试，因为整个程序是一个整体，不能割裂每一句，只能通过仿真波形来了解程序的问题。
（3）进程有启动与挂起两种状态。
（4）进程与进程，或其它并行语句之间通过信号交流。
（5）时序电路必须由进程中的顺序语句描述，而此顺序语句必须由不完整的条件语句构成。
推荐在一个进程中只描述针对同一时钟的同步时序逻辑，而异步时序逻辑或多时钟逻辑必须由多个进程来表达。
6.实体定义时端口方向OUT与BUFFER有何不同?
OUT：输出端口。
定义的通道为单向输出（写）模式，即通过此端口只能将实体内的数据流向外部。
BUFFER：缓冲端口。
其功能与INOUT类似，区别在于当需要输入数据时，只允许内部回读输出的信号，即允许反馈。
如：在计数器的设计中，将计数器输出的计数信号回读，作为下一次计数的初值。
与OUT模式相比，BUFFER回读信号不是由外部输入的，而是由内部产生、向外输出信号。
即OUT结构体内部不能再使用，BUFFER结构体内部可再使用。
4.什么是函数的重载?举例说明。
编程实现下图所示的控制时序，K 为输入信号；处于状态
St2时输出信号yout=’1’,其他状态下yout=’0’。
（此题也会反过来考，给出程序要求画出对应时序图）。
