5.5m捣固焦炉简介 - 360文档中心

孔55米捣固焦炉烘炉方案

XX集团有限公司65孔5.5米捣固焦炉烘炉方案目录1.概述 (1)2.焦炉烘炉升温计划制定 (2)2.1.硅砖的线膨胀率数据的采集要求 (2)2.2.焦炉烘炉的主要工艺过程及升温计划制定原则 (3)2.2.1.干燥期 (3)2.2.2.升温期 (4)2.2.3.热态工程 (5)2.2.4.拆除烘炉测温用临时仪表设备 (5)2.2.5.转地下室正常加热及装煤 (5)2.3.烘炉升温曲线的计算和确定 (6)3.烘炉前必须完成的工作项目 (6)3.1.机、焦侧操作平台 (6)3.2.护炉设备 (6)3.2.1.保护板、炉柱 (6)3.2.2.纵、横拉条 (7)3.2.3.炉门框、炉门 (7)3.3.焦炉炉体砌筑收尾 (7)3.4.炉顶部位工作项目 (8)3.5.烟囱及总、分烟道、废气开闭器 (8)3.6.烘炉设备、设施 (9)3.7.烘炉点火前应完成的测量和调节工作 (9)3.8.烘炉用其它准备工作 (10)4.烘炉操作管理 (11)4.1.烘炉升温管理总则 (11)4.2.炭化室点火操作 (11)4.2.1.点火操作前准备工作 (11)4.2.2.点火操作步骤 (12)4.3.炉温管理 (13)4.3.1.烘炉温度的监测 (13)4.3.2.高向升温比例的控制 (13)4.3.3.燃烧状态控制 (14)4.3.4.烘炉升温控制 (14)4.3.5.升温偏离计划的处理 (15)4.3.6.空气系数的监测 (15)4.4.烘炉过程中升温班的监控项目 (15)4.4.1.温度测定的内容、测点、频度 (15)4.4.2.压力测定和废气分析的内容、测点、频度 (16)4.5.烘炉过程中铁件班的各项测量调节工作 (17)4.5.1.点火前的准备 (17)4.5.2.工作内容 (17)4.5.3.铁件操作要点 (21)4.6.拆除大棚时间的选择 (22)4.7.烘炉热修管理工作 (22)5.焦炉烘炉组织机构与人员配备 (23)5.1.组织机构与人员配备原则 (23)5.2.烘炉人员要求 (23)5.3.烘炉需要人员计划表 (23)5.4.烘炉各岗位职责 (24)5.4.1.烘炉总负责人 (24)5.4.2.烘炉常务负责人 (25)5.4.3.烘炉大班长 (25)5.4.4.升温班长（或组长） (25)5.4.5.烧火工岗位（含烘烟囱的烧火工） (26)5.4.6.仪表工 (26)5.4.7.烘炉铁件班长岗位 (27)5.4.8.烘炉铁件工岗位 (28)5.4.9.烘炉热修组岗位 (28)6.热态工程项目 (29)7.烘炉工具、材料表 (34)7.1.预计烘炉用焦炉煤气需要量 (34)7.2.烘炉工具、材料表 (35)8.烘炉安全注意事项 (37)9.附录 (39)9.1.部分烘炉用工具 (39)9.2.烘炉升温计划计算书 (47)9.3.膨胀曲线 (55)。

5.5m焦炉设计参数

5.5m 焦炉结构及主要设计参数一、焦炉炉型D5555 型炉体结构为双联火道、带废气循环、单热、下喷、捣固型焦炉。

一座焦炉为 65 个炭化室， 66 个燃烧室， 67 个蓄热室。

二、设计参数1.周转时间： 25 小时2.炭化室干煤装炉量：吨 / 孔3.年产量：全焦 130 万吨、 10 万吨甲醇4.日装干煤量约 : 5376 吨，产焦量约 : 3924 吨，日产煤襟怀约 : 172 万 Nm35.日需回炉煤襟怀约：万 Nm36.煤场储煤量约： 14 万吨7.焦场储焦量约： 19200 吨8.焦炉的主要尺寸炭化室有效容积：全长： 16090mm有效长： 15290mm全高 : 5550mm有效高： 5300mm平均宽： 550mm机侧：540mm焦侧：560mm锥度： 20mm煤饼长度〔底 / 顶〕 : 15330/15130mm煤饼宽度： 500mm相邻炭化室中心距：1350mm燃烧室立火道间距：480mm燃烧室立火道数：32 个机侧立火道数： 16 个焦侧立火道数： 16 个废气循环孔尺寸：195×390/406炭化室炉墙厚： 95mm加热水平： 805mm斜道区全高： 800mm蓄热室全高： 3200mm小烟道全高： 658mm蓄热室宽度 : 440mm蓄热室主墙厚： 270mm蓄热室单墙厚： 200mm燃烧室立火道煤气灯头砖高：196mm(第 1、 32 立火道为 147mm)灯头砖出口直径：40mm炉顶区厚： 1189—1239mm焦炉全高： 10739— 10789mm焦炉烟囱高： 125m根部直径： 18m顶部直径： 12m熄焦塔高： 50m煤塔全高：三、工艺流程1.生产流程：荒煤气导出导烟除尘车↑↑配合煤→煤塔→捣固装煤车→炭化室→推焦车→拦焦车→氨水喷淋↑↓回炉煤气加热熄焦车→熄焦塔→晾焦台→运焦皮带→筛焦楼→外运2.焦炉燃烧系统气体流向：〔1〕加热煤气流向：回炉煤气总管→煤气预热器→煤气主管→煤季节流孔板→支管→加减旋塞→孔板盒→交换旋塞→横管→小孔板→下喷米管→直立砖煤气道→立火道灯头砖〔2〕空气流向：空气废气开闭器进风口→小烟道→蓄热室〔箅子砖→格子砖〕→斜道区→上升气流立火道底部斜道口〔3〕废气流向：上升气流立火道底部〔空气煤气接触燃烧产生废气〕→超越孔→下降气流立火道〔一小局部由废气循环孔被抽会上升立火道〕→下降气流立火道斜道区→下降气流蓄热室〔格子砖→箅子砖〕→小烟道→空气废气开闭器调治翻板→分烟道→总烟道→烟囱→大气3.焦炉荒煤气系统煤气流向：炭化室顶部空间→上升管→桥管→阀体→集气管→π型管氨水↑氨水↑冷凝喷洒↑喷洒↑打扫冷凝↑→吸气管→气液分别器→化产回收车间4. 焦炉煤气性质：1、成分、体积比含量、发热量成分可燃成分非可燃成分氢甲烷一氧重碳氢氧气二氧氮气化碳化合物化碳内容H CH CO CmHn O CO N24222体积比含量％～5527～ 315～82～ 3～2～32～ 7分子量21628～ 38324428底低发热值 MJ/m3合计低发热量~m 3 〔即 4300~4700Kcal/m 3〕2、着火点： 600～ 650℃3、一立方米煤气燃烧约需空襟怀 5 立方米。

5.5m

关键词：捣固机；自动捣固
ｊ一 ■ 一。一＿
本文介绍了自动捣固实现难点及解决办法，实现了自动捣固功能的多样性，达到了降本增效的目的。
ｌ工艺及设备简介
我厂焦炉生产建设ＪＦＤＫ５．５捣固焦炉２座，焦炉机械设备
４自动捣固技术实现设备功能精度的保障
自动捣固实现涉及多个信号反馈，如安全挡打开及关闭信
号各８个，夹锤打开及关闭信号各８个，煤饼高度检测信号８个，油泵运行信号８个等，其中任何一个信号丢失将导致自动捣固程序无法运行。因此，为了能够保证自动捣固程序的稳定运行，
由国内知名厂家大连重工供货，有２４锤固定式捣固机２组及配
套摇动给料器２组、左右型装煤车各１辆、左右型推焦车各１辆。
２自动捣固技术提出的背景
①人员流动性大，捣固机司机岗位换岗频繁，司机操作水平的高低直接影响焦炉生产指标的完成，如煤饼高度不足影响装煤量，捣固时间过长影Ｍ］Ｋ２，塌饼率较高等。
通过此技术的实现不仅减少了捣固机司机岗位定员，避免
了捣固机司机技能水平对焦炉生产秩序的影响，同时促使设备管理人员加强了捣固机各系统的功能精度的保障，对于焦炉生
产的连续稳定起到了积极有效的推动作用。
作者简介：李兴权（１９８５一），男，煤化工工程师。
②自投产以来，塌饼率始终维持在１５％以上，抛却设备本身

5_5m捣固焦炉的设计

图象处理在印刷电路板自动冲孔机中具有核心作用,其处理结果决定冲孔的精度和效率,它产生驱动控制器所要求的数据,送出给控制系统,控制系统响应命令,从而控制机械部件动作,完成相应的动作功能。

3　机械部分印刷电路板自动冲孔机通过三维运动达到对其冲孔的目的,X、Y向通过伺服电动机驱动二维拖板,Z向通过汽缸驱动。

首先操作者将需要冲孔的电路板放在Y向拖板上面、摄像机的下方,通过对印刷电路板的摄像得到定位孔的灰度图,将灰度图二值化,得到定位孔的圆心。

然后压脚将印刷电路板压紧在Y向拖板上,驱动器驱动伺服电动机,伺服电动机驱动拖板使定位圆心走到冲头圆心坐标处,压下脚踏开关,控制器接收到开关信号后,汽缸动作驱动冲头向上运动冲孔,完成1次冲孔动作。

上述动作通过设置也可以自动工作方式完成冲孔动作。

4　结语本文介绍的基于工控机的印刷电路板自动冲孔机采用工控机处理视频图象信息,通过选用相应的算法,实现了对圆、圆弧、异型孔的图象识别,达到了自动定位、冲孔的目的。

参考文献:[1]　朱海峰.电路板自动钻孔机的开发[J].工业控制计算机,2004(12).[2]　韩　雁.基于89C516RD的FPCB自动定位系统的研究[J].工矿自动化,2006(5).[3]　王晓明.电动机的单片机控制[M].北京:北京航空航天大学出版社,2002.[4]　蒋　璇.数字系统设计与PLD应用技术[M].北京:电子工业出版社,2001.[5]　王庆有.CCD应用技术[M].天津:天津大学出版社,2000.[6]　王　星,宋福民,肖俊君.PCB数控钻孔机开发与应用综述[J].电子工业专用设备,2009(4)　第12期　2009年12月工矿自动化Industry and Mine AutomationNo.12　Dec.2009　文章编号:1671-251X(2009)12-0133-035.5m捣固焦炉的设计马　兵(太原重工技术中心,山西太原　030024) 摘要:文章结合5.5m捣固焦炉的控制要求,详细介绍了5.5m捣固焦炉的设备组成、工艺特点及性能参数,给出了5.5m捣固焦炉电气控制系统的组成及特点。

5.5 m捣固焦炉设备的性能和结构特点

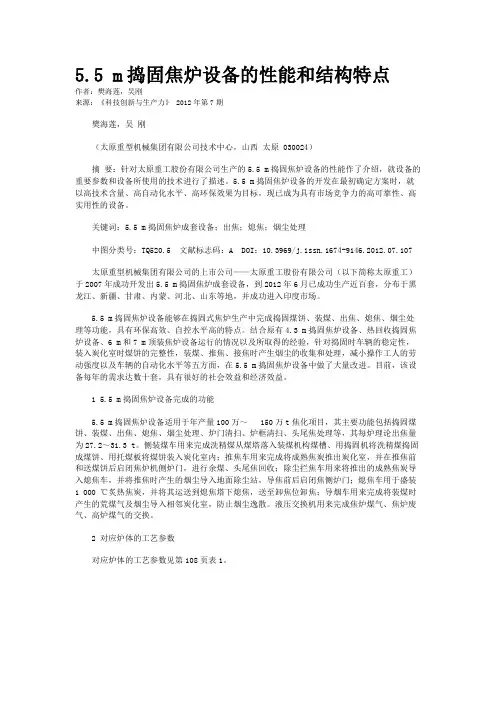

5.5 m捣固焦炉设备的性能和结构特点作者：樊海莲，吴刚来源：《科技创新与生产力》 2012年第7期樊海莲，吴刚（太原重型机械集团有限公司技术中心，山西太原 030024）摘要：针对太原重工股份有限公司生产的5.5 m捣固焦炉设备的性能作了介绍，就设备的重要参数和设备所使用的技术进行了描述。

5.5 m捣固焦炉设备的开发在最初确定方案时，就以高技术含量、高自动化水平、高环保效果为目标，现已成为具有市场竞争力的高可靠性、高实用性的设备。

关键词：5.5 m捣固焦炉成套设备；出焦；熄焦；烟尘处理中图分类号：TQ520.5 文献标志码：A DOI：10.3969/j.issn.1674-9146.2012.07.107太原重型机械集团有限公司的上市公司——太原重工股份有限公司（以下简称太原重工）于2007年成功开发出5.5 m捣固焦炉成套设备，到2012年6月已成功生产近百套，分布于黑龙江、新疆、甘肃、内蒙、河北、山东等地，并成功进入印度市场。

5.5 m捣固焦炉设备能够在捣固式焦炉生产中完成捣固煤饼、装煤、出焦、熄焦、烟尘处理等功能，具有环保高效、自控水平高的特点。

结合原有4.3 m捣固焦炉设备、热回收捣固焦炉设备、6 m和7 m顶装焦炉设备运行的情况以及所取得的经验，针对捣固时车辆的稳定性，装入炭化室时煤饼的完整性，装煤、推焦、接焦时产生烟尘的收集和处理，减小操作工人的劳动强度以及车辆的自动化水平等五方面，在5.5 m捣固焦炉设备中做了大量改进。

目前，该设备每年的需求达数十套，具有很好的社会效益和经济效益。

1 5.5 m捣固焦炉设备完成的功能5.5 m捣固焦炉设备适用于年产量100万～ 150万t焦化项目，其主要功能包括捣固煤饼、装煤、出焦、熄焦、烟尘处理、炉门清扫、炉框清扫、头尾焦处理等，其每炉理论出焦量为27.2～31.3 t。

侧装煤车用来完成洗精煤从煤塔落入装煤机构煤槽、用捣固机将洗精煤捣固成煤饼、用托煤板将煤饼装入炭化室内；推焦车用来完成将成熟焦炭推出炭化室，并在推焦前和送煤饼后启闭焦炉机侧炉门，进行余煤、头尾焦回收；除尘拦焦车用来将推出的成熟焦炭导入熄焦车，并将推焦时产生的烟尘导入地面除尘站，导焦前后启闭焦侧炉门；熄焦车用于盛装1 000 ℃炙热焦炭，并将其运送到熄焦塔下熄焦，送至卸焦位卸焦；导烟车用来完成将装煤时产生的荒煤气及烟尘导入相邻炭化室，防止烟尘逸散。

5.5m捣固焦炉空炉保温技术探索与实践

5.5m捣固焦炉空炉保温技术探索与实践摘要：焦炉受热胀冷缩影响大，一旦烘炉投产，连续第二次空炉降温炉体易受损，因此在特殊情况下如何较好的完成炉体的停产保温是保证焦炉炉体完好及下次能够顺利复产的关键。

关键词：焦炉、焦炉空炉保温技术、焦炉保温1.我厂焦炉炉型结构及工艺流程简介设计年产焦炭120万吨，2座JNDK55-07F型捣固焦炉，荒煤气导出系统采用单U型集气管（设在焦侧）、双吸气管及集气槽压力自动调节系统，面对当时经济形势，对2#焦炉减产保温进行了积极的探索和实践。

2.焦炉保温的方法焦炉保温分为“带焦闷炉”与“空炉保温”，“带焦闷炉”的优点是消耗外部热量较小，对炉体的损伤相对较小，缺点是炉温控制比较空难，易导致难推焦；“空炉保温”的优点是炉温控制相对比较简单，经济成本比较低，缺点是推空炉前后炉体密封工作量较大、炉头温度难控制、炉墙石墨易烧损、护炉铁件的测量频次需提高、需要的外供热量大。

3.停炉前铁件管理准备工作3.1停炉之前对炉体、护炉铁件原始状态进行测量及检查并做好记录；3.2检查热态炭化室炉墙的原始状况并做好状态。

3.3护炉设备和炉体衔接处妨碍炉体收缩的有关部位应该断开，各滑动点均需画上标号。

3.4停炉之前测量炉体膨胀、大小弹簧负荷、炉柱曲度、抵抗墙垂直度、小烟道温度及各种吸力、压力的原始数据并做好记录，作为冷炉前的原始数据。

3.5校正炉体膨胀测量的基准点，炉体膨胀、炉柱曲度的所有测点做好明显标记;3.6测量推空炉前炉体膨胀、炉柱曲度，保留记录与后期空炉期间进行对比；3.7测量上下部大弹簧吨位，调整上下部大弹簧吨位，上部大弹簧吨位控制在14吨-16吨，下部弹簧吨位控制在12吨-14吨；4停炉前加热设备准备为了控制煤气主管压力，将所有大孔板、小孔板进行更换，大孔板的尺寸更换为16mm，小孔板排布方法为炉头两个火道小孔板尺寸更换为10mm,其他的均更换为6mm，边燃烧室炉头两个火道小孔板尺寸更换为12mm,其他的均更换为8mm，保证横管压力在200pa左右，由于标温比较低、煤气量比较小，因此空气过剩系数不得大于1.5。

5.5米焦炉工艺

20073620085 20081323035）炭化室底上第一层炉墙砖，因经常受送煤饼的托煤板的摩擦冲击，磨损特别严重，故这层砖应特别加厚。

炭化室底上第一层砖加厚130mm。

6）燃烧室盖顶大砖采用在一对火道内设拱顶的结构，使上面的负荷归集在立火道隔墙上，可以承受住炉顶消烟车的机械震动而不易损坏。

除炉体设计外，就捣固工艺而言，宽炭化室捣固焦炉的一个显著特点就是提高了捣固煤饼的稳定性。

捣固煤饼的高宽比可减少到10.74：1，低于国外的捣固煤饼高度比15：1，增强了煤饼的稳定性。

捣固焦炉的核心设备捣固机采用引进设备，完全可以满足捣固工艺的要求。

五、产品质量对比生产经验表明，在相同原料煤的前提下，适当延长结焦时间，可以改善焦炭质量。

5.5m捣固焦炉的炭化室宽550mm，结焦时间比4.3m捣固焦炉的炭化室长3小时，预计焦炭质量会有所提高。

六、环保效果的比较由于5.5m捣固焦炉炭化室宽度更宽，焦饼收缩大，有利于推焦，减少了机械力对炉体的破坏。

由于焦炉出炉次数少，对焦炉机械使用维护更为有利。

捣固站工技术操作规程1、岗位职责1.1 直属班组长领导，完成其布置的任务。

1.2 认真执行本岗位的安全操作规程和交接班制度。

1.3 掌握捣固机各机构的性能、构造和原理。

1.4交接班制1.4.1 交班1.4.1.1 交班前向班组长汇报本岗位生产和设备运转情况，以及存在的问题,并作好操作记录.1.4.1.2 交班时详细介绍本机、电气设备使用情况，各转动部位运转润滑情况，各部件有无磨损、脱落、松动。

1.4.1.3设备如检修，须将检修情况、更换的部件和改变的操作方法向接班人交待清楚。

1.4.1.4 未得到接班人同意，工作未交待清楚，交班人不准离开岗位。

1.4.2 接班：1.4.2.1 按时参加班前会，听班组长布置工作任务。

1.4.2.2听完交班人介绍情况后，对设备进行详细检查，并落实捣固情况，发现问题要与交班人协商解决。

1.4.2.3 未接完班不准操作，接班后向班组长汇报本机接班情况1.4.2.4接班时检查项目：1.4.2.4.1 核对摇动给料机电机、连杆、减速机、曲轮的润滑情况。

5.5米捣固焦炉除尘拦焦机电气系统

２３电气控制系统特点．
２除尘拦焦机系统设计
２１拦焦机的用途及供电．
拦焦机是焦炉机械的重要组成部分，工作于焦炉焦侧，其作用是开闭焦侧炉门，对焦侧炉门、门框炉进行清扫，头尾焦处理，推焦时通过导焦栅将焦炭导
入熄焦车内，并将出焦过程中产生的烟尘收集并导入
１前言
随着炼焦工业的快速发展，优质炼焦煤资源日益短缺，使炼焦成本不断上升。传统焦炉设备已无法满足焦炭产能需求，而大容积捣固焦炉可提高焦炭质
气阀电源
Ｄ２ＶＣ４
液压阀电源
信号灯电源
Ｄ２ＶＣ４
Ｄ２ＶＣ４
量和节约资源、经济效益显著并减少环境污染，在钢铁联合企业及独立焦化企业中应用的重要性已逐步显现。由于其兼具大容积焦炉和捣固炼焦的双重特
械化、电气自动化水平也不断提高。焦炉机械的发展趋势是逐步实现计算机自动化控制，远距离或无人操作的自动化控制焦炉机械，而彻底改变焦炉的劳动从
条件，提高劳动生产率。本文结合我公司为某焦化厂设计制造的５．５米捣固焦炉，其除尘拦焦机电气系对
统进行介绍。
关键词：．捣固焦炉；尘拦焦机；Ｌ上位机５５米除ＰＣ；
３、Ｃ８Ｖ５Ｈ相Ａ３０ｌＯｚ，
３相、Ｃ８Ｖ５ＨＡ３０／０ｚＡ２０／０ｚＣ２Ｖ５ＨＡ２０／０ｚＣ２Ｖ５Ｈ
Ｄ２ＶＣ４
２１年第４期００总第２期８

5.5m捣固焦炉设备的性能和结构特点

煤饼质量
／ｔ
１９（态）６１０热１１０热态）６９（１９（态）６１０热
５２（态）２热６５７（态）７热５５７（态）７热５
７４０７６５００６５０热态）０（
刹车功能，确保车辆的高速、低速、定位要求。２）为了保证行车安全和对位准确，电机车和
焦罐车都设有制动系统。正常操作时只投入电机车的制动系统，事故状态时按下 “ 行紧急停止 ”按走钮同时投入电机车和焦罐车的制动系统。３电机、减速机全部外置，解决了检修和维）护保养困难的问题。３５熄焦车（．定点接焦）
●用技术‘
表１对应炉体的工艺参数
项目鞍山焦耐院赛鼎工程公司北京众联盛炭化室全长
／ｎｍ１
炭化室高
／ｎＴｒｌ１
炭化室底标高
／Ｔｆ１１ｆｉ
炭化室平均宽
／ｍｍ
锥度２０２０２０
管导烟车
７８０７
０
２０设计院的参数本
托辊，既可以保证托煤板的运行方向，又可以减轻托煤板与衬板的磨损，提高两者的使用寿命：整体托煤板解决了双层结构易产生冷热交替开裂的潜在问题：煤槽侧壁采用不锈钢复合板制造，并设置自
动清扫装置，利用后挡板的前后运动，自动清扫煤槽侧壁上的粘煤，减轻工人的劳动强度：设置炉头

浅谈5.5米捣固焦炉的温度控制

浅谈5.5米捣固焦炉的温度控制发布时间：2022-08-02T00:47:47.700Z 来源：《中国科技信息》2022年33卷3月第6期作者：黄靖[导读] 鉴于捣实焦炉机焦侧气温变化较小，且焦侧温度大于机侧，容易造成机焦侧焦炭的形成质量不佳，黄靖甘肃省嘉峪关市酒泉钢铁宏兴股份有限公司焦化厂 735100摘要：鉴于捣实焦炉机焦侧气温变化较小，且焦侧温度大于机侧，容易造成机焦侧焦炭的形成质量不佳，因此我们就在横排管中采用节流孔板的方式，改善了机焦侧气体流动情况，进而改善机焦侧气温，从而改善了机焦侧的焦炭品质，同时也进行将火落管理和标准温度控制有机的结合，调整了集合并形成所需要的标准温度控制。

关键词：捣固焦炉；温度控制；问题一、引言捣实炼焦工艺流程中，将煤料在焦炉外侧与炭化室长度相似的大铁箱中加以捣实，将捣固后的煤饼从焦炉机侧，经过加煤车送到炭化室内。

煤料经捣实后，其堆密度可以从顶装煤的0.7~0.75t/m3增加至0.95~1.15t/m3，可以增加对煤料的黏附力，但也同时造成捣实焦炉温度的较难[1]。

二、现状分析焦化厂投入以来，5-6焦炉的生产装置故障频频出现，由于系统大修周期短、持续时间长，造成了焦炉的结焦时间不平衡，而且塌煤情况也频频出现，致使炭化房内出现了局部高温，长期易引起锅壁的破裂现象。

在推焦过程中，频频出现焦侧焦炭太热、塌焦，机侧煤焦油熏黑、推焦冒烟，煤焦油品质持续下滑。

三、焦炉烟尘问题及原因分析（一）装煤烟尘逸出原因分析1.集气管压力不稳二台焦炉共四条集气，二台抽气机为变频调压。

因为二个焦炉合用的一个鼓冷机组，装煤除尘工艺中使用了高压氢氧化铵，导致四个集气管的高压变化频率较高且耦合比较剧烈，当喷洒氢氧化铵、拦焦和放煤后，整个集气管的高压振荡更加剧烈，管内气压很快增加到了300~500Pa，从而造成大量荒烟气体不能再被抽进集气管，大部分烟气都从机侧炉头逸出。

2.高压氨水压力不足不稳目前的高压氨泵泵扬程约为506m，由泵至焦炉炉顶约有20m以下的高度和800m以下的管程，通过推算，由于氨水管道阻损力约2.5MPa，所以当氨水到炉顶时压强仅为2.5MPa以下；经检测，在装煤流程中高压氨水开始喷射时，每当开启一个高压氨水喷头，压力就降低了0.6MPa，当三个喷头全部开启，则压力就降低了1.8MPa。

5.5m捣固焦炉的优势

5.5米捣固型炼焦炉的优势自上世纪80年代末我国发展捣固炼焦技术以来，由于该项技术能提高焦炭的冷态强度和反应后强度,增加30%焦炉生产率,大幅度降低焦炭生产成本,增加企业利润。

特别是采用捣固工艺技术可以节省不可再生的优质焦煤资源，是焦化行业发展的主要方向。

焦炉大型化是上世纪70年代以来世界炼焦技术发展的总趋势。

三十多年来顶装煤焦炉炭化室的高度已由4.0m增高至8.0m，炭化室的宽度由407mm增至600mm以上，单孔容积已由20m3增大到90m3以上。

焦炉超大型化能带来生产效率高，节省能源，万吨规模占地面积小，焦炭质量好，其环境污染总量减小，年产万吨焦炭投资低的综合效益。

一.焦炉炉体的基本结构ZHJL 5552D型焦炉是双联火道，废气循环，下喷，复热式大型捣固焦炉。

1 炉体的主要尺寸（冷态）及工艺技术参数：炭化室全长：15980mm，有效长：15140mm，炭化室全高：5500mm，有效高：5200mm，炭化室平均宽：520mm，锥度：20mm，捣固煤饼尺寸：L×B×H=15000×470×5200mm，精煤堆比重（干）1.0t/ m3，煤饼重量：36.66t ，焦炉周转时间：23h，炭化室中心距：1350mm，立火道中心距480mm，立火道个数32，炉顶厚度：1200~1250mm，炭化室炉墙厚度：90mm，立火道隔墙厚度：151mm，斜道部分高度：825mm，蓄热室高度：3700mm，宽度：415mm，主墙厚：290mm，单墙厚：230mm蓄热室格子砖高度：2750mm，层数：22。

2 焦炉各部位构成2.1 焦炉基础砌砖：焦炉基础砌砖共四层，总厚度为240mm。

采用强度大、隔热效率高的漂珠砖和高强隔热砖砌筑。

降低了焦炉顶板的温度，改善了操作环境，减少了热量损失。

2.2 蓄热室蓄热室高度3700mm，主墙为37层砌筑。

小烟道截面为273×650mm，底部设有清扫孔。

65孔5米捣固焦炉烘炉方案说明__本科毕业设计论文

XX集团有限公司65孔5.5米捣固焦炉烘炉方案目录1.概述 (1)2.焦炉烘炉升温计划制定 (2)2.1.硅砖的线膨胀率数据的采集要求 (2)2.2.焦炉烘炉的主要工艺过程及升温计划制定原则 (3)2.2.1.干燥期 (3)2.2.2.升温期 (4)2.2.3.热态工程 (5)2.2.4.拆除烘炉测温用临时仪表设备 (5)2.2.5.转地下室正常加热及装煤 (5)2.3.烘炉升温曲线的计算和确定 (6)3.烘炉前必须完成的工作项目 (6)3.1.机、焦侧操作平台 (6)3.2.护炉设备 (6)3.2.1.保护板、炉柱 (6)3.2.2.纵、横拉条 (7)3.2.3.炉门框、炉门 (7)3.3.焦炉炉体砌筑收尾 (7)3.4.炉顶部位工作项目 (8)3.5.烟囱及总、分烟道、废气开闭器 (8)3.6.烘炉设备、设施 (9)3.7.烘炉点火前应完成的测量和调节工作 (9)3.8.烘炉用其它准备工作 (10)4.烘炉操作管理 (11)4.1.烘炉升温管理总则 (11)4.2.炭化室点火操作 (11)4.2.1.点火操作前准备工作 (11)4.2.2.点火操作步骤 (12)4.3.炉温管理 (13)4.3.1.烘炉温度的监测 (13)4.3.2.高向升温比例的控制 (13)4.3.3.燃烧状态控制 (14)4.3.4.烘炉升温控制 (14)4.3.5.升温偏离计划的处理 (15)4.3.6.空气系数的监测 (15)4.4.烘炉过程中升温班的监控项目 (15)4.4.1.温度测定的内容、测点、频度 (15)4.4.2.压力测定和废气分析的内容、测点、频度 (16)4.5.烘炉过程中铁件班的各项测量调节工作 (17)4.5.1.点火前的准备 (17)4.5.2.工作内容 (17)4.5.3.铁件操作要点 (21)4.6.拆除大棚时间的选择 (22)4.7.烘炉热修管理工作 (22)5.焦炉烘炉组织机构与人员配备 (23)5.1.组织机构与人员配备原则 (23)5.2.烘炉人员要求 (23)5.3.烘炉需要人员计划表 (23)5.4.烘炉各岗位职责 (24)5.4.1.烘炉总负责人 (24)5.4.2.烘炉常务负责人 (25)5.4.3.烘炉大班长 (25)5.4.4.升温班长（或组长） (25)5.4.5.烧火工岗位（含烘烟囱的烧火工） (26)5.4.6.仪表工 (26)5.4.7.烘炉铁件班长岗位 (27)5.4.8.烘炉铁件工岗位 (28)5.4.9.烘炉热修组岗位 (28)6.热态工程项目 (29)7.烘炉工具、材料表 (34)7.1.预计烘炉用焦炉煤气需要量 (34)7.2.烘炉工具、材料表 (35)8.烘炉安全注意事项 (37)9.附录 (39)9.1.部分烘炉用工具 (39)9.2.烘炉升温计划计算书 (47)9.3.膨胀曲线 (55)1.概述本方案是为XX集团有限公司焦化项目，在建65孔5.5米捣固焦炉烘炉而制定的。

5.5 m捣固焦炉设备的性能和结构特点

太原重型机械集团有限公司的上市公司———太原重工股份有限公司(以下简称太原重工)于2007年成功开发出5.5m 捣固焦炉成套设备,到2012年6月已成功生产近百套,分布于黑龙江、新疆、甘肃、内蒙、河北、山东等地,并成功进入印度市场。

5.5m 捣固焦炉设备能够在捣固式焦炉生产中完成捣固煤饼、装煤、出焦、熄焦、烟尘处理等功能,具有环保高效、自控水平高的特点。

结合原有4.3m 捣固焦炉设备、热回收捣固焦炉设备、6m 和7m 顶装焦炉设备运行的情况以及所取得的经验,针对捣固时车辆的稳定性,装入炭化室时煤饼的完整性,装煤、推焦、接焦时产生烟尘的收集和处理,减小操作工人的劳动强度以及车辆的自动化水平等五方面,在5.5m 捣固焦炉设备中做了大量改进。

目前,该设备每年的需求达数十套,具有很好的社会效益和经济效益。

1 5.5m 捣固焦炉设备完成的功能5.5m 捣固焦炉设备适用于年产量100万~150万t 焦化项目,其主要功能包括捣固煤饼、装煤、出焦、熄焦、烟尘处理、炉门清扫、炉框清扫、头尾焦处理等,其每炉理论出焦量为27.2~31.3t。

侧装煤车用来完成洗精煤从煤塔落入装煤机构煤槽、用捣固机将洗精煤捣固成煤饼、用托煤板将煤饼装入炭化室内;推焦车用来完成将成熟焦炭推出炭化室,并在推焦前和送煤饼后启闭焦炉机侧炉门,进行余煤、头尾焦回收;除尘拦焦车用来将推出的成熟焦炭导入熄焦车,并将推焦时产生的烟尘导入地面除尘站,导焦前后启闭焦侧炉门;熄焦车用于盛装1000℃炙热焦炭,并将其运送到熄焦塔下熄焦,送至卸焦位卸焦;导烟车用来完成将装煤时产生的荒煤气及烟尘导入相邻炭化室,防止烟尘逸散。

液压交换机用来完成焦炉煤气、焦炉废气、高炉煤气的交换。

2对应炉体的工艺参数对应炉体的工艺参数见第108页表1。

3各车结构特点3.1侧装煤车1)太原重工生产的侧装煤车有两种形式:第一种为常规的两条轨道运行,第二种为三条轨道运行(山东邹平铁雄属于该类)。

JNDK55-05F焦炉简介

1、中冶焦耐5.5m捣固焦炉的技术优势JNDK55-05F型焦炉，是目前为止我国单孔装煤量最大的捣固焦炉，实现了焦炉大型化和捣固炼焦技术相结合的优点，在吸收了4.3m捣固机械的成熟技术和6m、7.63m大型焦炉机械的成熟技术基础上，开发技术先进并适应新型捣固焦炉要求的新型捣固焦炉机械。

因此，中冶焦耐为本工程所采用的捣固焦炉具有显著的技术优势2、国内最大型的捣固焦炉JNDK55-05F型焦炉的炭化室高为5.5m，炭化室平均宽为550mm，炭化室单孔装煤量为40.6t，这是目前我国炭化室容积最大的捣固焦炉。

1）与同样生产规模的4.3m捣固焦炉相比，护炉铁件等工艺设备以及焦炉机械的重量有所降低，仅占其 90％，这样就节省了一次性投资。

并且整个装备水平大幅度提高，与现有6m大型焦炉相比，护炉铁件等工艺设备、焦炉机械的技术更先进、更完善。

2)由于焦炉孔数少，焦炉机械台数少，因此其劳动生产率高，操作费用低。

与同样生产规模的4.3m捣固焦炉相比，炼焦车间的生产定员可减少 45.2％（4.3m捣固焦炉 440人；5.5m捣固焦炉 241人）。

3）由于焦炉生产单位重量焦炭的焦炉表面积小，因此其焦炉的热损失就小，焦炉的热工效率高。

JNDK55-05F型焦炉的表面热损失可比4.3m捣固焦炉减少 13.5％。

4）焦炉每次出焦、装煤过程是焦炉生产过程中阵发性污染最严重时间，减少焦炉出焦、装煤次数是减少阵发性污染的关键手段，在生产规模相同时，2×55孔炭化室550mm 的焦炉昼夜出焦、装煤101.5孔，而炭化室500mm的焦炉昼夜出焦117.3孔。

阵发性环境污染发生频率将增加15%。

3、国内炭化室最宽的捣固焦炉JNDK55-05F型焦炉的炭化室平均宽为550mm，是认真总结炭化室高4.3m、宽为500mm捣固焦炉的生产经验，结合目前国内炼焦煤的资源情况和焦炉机械的制造能力而进行设计的大型捣固焦炉。

炭化室宽度设计中可以选择500mm或550mm，JNDK55-05F型焦炉的炭化室设计宽度为550mm，具有以下特点。

5.5m焦炉与4.3M焦炉的对比

5.5米捣固焦炉的运行实践与改进李天喜陈战群（济源市金马焦化有限公司）1 前言济源市金马焦化有限公司现有72孔JN43K-98D型焦炉两座，55孔JNDK55-05型捣固焦炉一座，年产焦炭155万吨，焦油7万吨，粗苯2.2万吨，硫铵2.5万吨，外供煤气1.8亿m3,年发电9600万kwh，生产规模位于全国独立焦化行业前列，2008年实现产值31.5亿元，利税4.6亿元。

我公司捣固焦项目采用鞍山焦耐工程技术有限公司设计的JNDK55-05型2×55孔捣固焦炉，炭化室高5.5m，全长15.98m, 周转时间25.5小时，年产干焦110万吨，捣固焦工程于2007年1月开始施工，2008年1月31日投产出焦。

2 5.5米捣固焦炉建设与运行情况介绍我公司5.5米捣固焦炉推焦采用5-2串序，单炉煤饼捣固时间8分钟，单炉操作时间23分钟，采取机焦侧无温差的加热制度，经过3个月的试生产，结焦时间不断缩短，于2008年 5月1日结焦时间由原来的40小时达到设计时间25.5小时，实现达标生产。

目前生产推焦电流正常、除尘系统运行正常、炉温均匀、自动化控制系统运行稳定、无烟装煤效果显著，焦炭质量比4.3米顶装焦炉基础上实现跨越进步。

2.1 捣固焦与顶装焦质量对比5.5米捣固焦炉投产至今，在生产过程中经过不断的总结和研究，功能优化和调整，生产实绩优异。

在配煤比相同的情况下，5.5米捣固焦炉生产的焦炭质量比4.3顶装焦炉生产的焦炭质量有了明显的提高，其中冷态强度M40提高2.6个百分点，M10降低2.8个百分点，热态强度反应性CRI降低1.7个百分点，反应后强度CSR提高2.2百分点。

两者对比情况如下表：相同配比情况下5.5米捣固焦炉和4.3米顶装焦炉焦炭强度对比表2.2 5.5米捣固焦炉的配煤优势在保证用户需求的焦炭质量的情况下，为发挥5.5米捣固焦炉的优势，经过多次的小焦炉试验和生产实践，摸索出了一套5.5米捣固焦炉的配煤方案，与4.3米顶装焦炉相比，捣固配煤少用10%左右的主焦煤，多用5%的瘦煤和5%得1/3焦煤。

5.5米、6米、6.25米捣固焦炉使用情况

2×60孔JNDK55-05F型，已投产。焦耐院设计
山东邹平铁雄焦化
2×75孔，150万吨，已投产。北京众联盛化工工程有限公司
河北旭阳焦化
2×60孔JNDK55-05F型，已投产。焦耐院设计
河南济元天马焦化有限公司
2×55孔JNDK55-05F型，已投产。焦耐院设计
山东临沂恒昌焦化
北京众联盛化工工程有限公司
铁雄新沙巨野焦化
北京众联盛化工工程有限公司
山东泰钢焦化
正委托设计院设计
山西沁县华安焦化
北京众联盛化工工程有限公司设计，130万吨，在建
山西长治晋源焦化
北京众联盛化工工程有限公司设计，130万吨，在建
山西金桃园焦化
北京众联盛化工工程有限公司设计，130万吨，在建
青海奥凯
北京众联盛化工工程有限公司设计，130万吨，在建
河南利源焦化有限公司
2×55孔，年产90万吨。建设周期：2007年4月- 2008年9月
铜陵新亚星焦化有限公司在建
2×65孔JNDK55-05F型捣固焦炉，中冶焦耐工程技术有限公司，在建
常州中天焦化有限公司
拟建，2×55孔，年产96万吨，化二院
四川攀枝花圣达焦化有限公司
年生产能力100万吨建设，项目建设年限为2008年6月至2009年6月
德国迪林根中央焦化厂
1984年投产，2×45孔6.25 m捣固焦炉（世界最高的捣固焦）
印度Tatasteel公司
正在建设6.25 m捣固焦炉，150万吨，配套3400m3高炉，预计2008年底投产
昆钢
草铺基地规划采用的是6.25米侧装捣固焦炉（配套高炉为3200 m3）。
莱钢
正和焦耐院联系建设6.25米捣固焦炉

5.5m捣固焦炉的优势

5.5米捣固型炼焦炉的优势自上世纪80年代末我国发展捣固炼焦技术以来，由于该项技术能提高焦炭的冷态强度和反应后强度,增加30%焦炉生产率,大幅度降低焦炭生产成本,增加企业利润。

特别是采用捣固工艺技术可以节省不可再生的优质焦煤资源，是焦化行业发展的主要方向。

焦炉大型化是上世纪70年代以来世界炼焦技术发展的总趋势。

三十多年来顶装煤焦炉炭化室的高度已由4.0m增高至8.0m，炭化室的宽度由407mm增至600mm以上，单孔容积已由20m3增大到90m3以上。

焦炉超大型化能带来生产效率高，节省能源，万吨规模占地面积小，焦炭质量好，其环境污染总量减小，年产万吨焦炭投资低的综合效益。

一.焦炉炉体的基本结构ZHJL 5552D型焦炉是双联火道，废气循环，下喷，复热式大型捣固焦炉。

1 炉体的主要尺寸（冷态）及工艺技术参数：炭化室全长：15980mm，有效长：15140mm，炭化室全高：5500mm，有效高：5200mm，炭化室平均宽：520mm，锥度：20mm，捣固煤饼尺寸：L×B×H=15000×470×5200mm，精煤堆比重（干）1.0t/ m3，煤饼重量：36.66t ，焦炉周转时间：23h，炭化室中心距：1350mm，立火道中心距480mm，立火道个数32，炉顶厚度：1200~1250mm，炭化室炉墙厚度：90mm，立火道隔墙厚度：151mm，斜道部分高度：825mm，蓄热室高度：3700mm，宽度：415mm，主墙厚：290mm，单墙厚：230mm蓄热室格子砖高度：2750mm，层数：22。

2 焦炉各部位构成2.1 焦炉基础砌砖：焦炉基础砌砖共四层，总厚度为240mm。

采用强度大、隔热效率高的漂珠砖和高强隔热砖砌筑。

降低了焦炉顶板的温度，改善了操作环境，减少了热量损失。

2.2 蓄热室蓄热室高度3700mm，主墙为37层砌筑。

小烟道截面为273×650mm，底部设有清扫孔。

国内捣固焦炉参数

5.5米捣固焦炉主要参数
项目
5.5M捣固焦炉
炉型
JNDK55-07F
炭化室尺寸（冷态）
15.98（有效长15.22）×0.554（机0.544、焦0.564）×5.55（46层砖、有效5.3）
炭化室尺寸（热态）
15.98+0.21（有效长15.22+0.21）×0.554（机0.544、焦0.564）×5.55+0.072（46层砖、有效5.3+0.072）
炭化室有效容积
44.7m3；装干煤40.6吨
炭化室心距
1350 mm
锥度
20 mm
炉体强度
炉墙极限侧负荷
9.8kPa
压应力
666.0 kPa
拉应力
-173.5 kPa
剪切应力
100.3 kPa
蓄热室
高
2583㎜，格子砖21层，48道
宽
415㎜
长
7990㎜
顶部空间
96㎜
小烟道
高
581㎜
宽
296㎜
分烟道
高
3000㎜
宽
2510㎜
长
79500㎜
炉顶标高
冷态14429㎜，热态14580㎜，炉顶厚1454㎜
炉体砌体
全高
11544㎜
全长
90980㎜
横拉条
上部
直径50㎜
下部
直径50㎜
蓄热室保护板高度
3450㎜
斜道压板高度
550㎜
废气砣提起高度
79㎜
焦炉煤气拉杆系统
直径25㎜，行程420㎜
焦炉废气拉条
直径32㎜，行程610㎜
煤气产率
345m3/吨干煤

5.5米焦炉

5.5米焦炉
一、焦化焦炉概况
1.配套的焦炉（2×60孔）主要工艺参数：
炭化室全长15980mm（冷态）/16190mm（热态）
炭化室高 5500mm（冷态）/5577mm（热态）
炭化室平均宽554mm
锥度 20mm
煤饼长度（底/顶）15100/14900mm
煤饼宽度500mm
煤饼高度 5250mm
煤饼堆比重～1.0 t/m3（干煤）
煤饼重量～39.375t （干煤）
每孔炭化室出焦量～29.60t （干全焦）
二、焦化煤气平衡情况
生产周转时间：按27.15小时计算日均出炉106孔
日均装煤4173.75吨干煤，每小时发生干煤气55650m3(标况) 换算为常温常压下的饱和湿煤气量约为
目前焦炉煤气的消耗量有：（煤气热值3600～3700Kcal/m3）焦炉自用煤气：30000 m3/h
粗苯用煤气：1500 m3/h
2×20t蒸汽锅炉用煤气：7000 m3/h
剩余焦炉煤气：17150 m3/h 每烧1吨白灰约需3600Kcal/m3的焦炉煤气390m3。

每小时可烧白灰43.97t
三、焦炉生产过程的管理
1. 加热制度：为使焦炉达到稳产、高产、优质、低耗、长寿的目的，焦炉出焦、装煤等操作必须按计划进行、均衡生产，需要制定并严格执行科学合理的焦炉加热制度，同时也有利于煤气净化系统化产品的回收。

2. 焦炉加热煤气设备、荒煤气及废气导出设备的维护与管理。

3. 焦炉砌体的管理与维护。

4. 焦炉出焦、装煤等操作制度及管理。

5. 焦炉机械及护炉设备的管理与维护。
