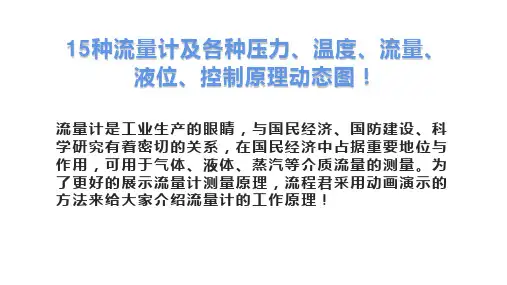

2-15种流量计及各种压力、温度、流量、液位、控制原理动态图!
2.孔板流量计
3.立式腰轮流量计
4.喷嘴流量
5.容积式流量计
6.椭圆齿轮流量计
7.文丘里流量计
8.涡轮流量计
9.转子式流量计
04 液位仪表原理
1.差压式液位计A
2.差压ቤተ መጻሕፍቲ ባይዱ液位计B
3.差压式液位计C
4.超声波测量液位原理
5.电容式液位计
05 阀门原理
1.薄膜执行机构
2.带阀门定位器的活塞式执行机构
14、喷嘴流量计
工作原理：喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的 喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了 压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差 来测量流体流量的大小。 工作特点： ①结构简单,安装方便； ② 喷嘴比孔板的压力损失小，要求直管段长度也短； ③无需实流校验，性能稳定； ④可耐高温高压、耐冲击； ⑤耐腐蚀性能比孔板好，寿命长； ⑥精度高、重复性好、流出系数稳定； ⑦圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质； ⑧ 整体锻造加工技术，造价较高。
孔板流量计 工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静 压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的 压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守 衡定律和流动连续性定律为基准的。 工作特点： ①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉； ②应用范围广，全部单相流皆可测量，部分混相流亦可应用； ③标准型节流装置无须实流校准，即可投用； ④ 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
孔板流量计安装说明
孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。
在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。
二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。
节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。
△P 。
用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。
2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
具体衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过±0。
孔板流量计误差原因分析
孔板流量计误差原因分析孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，HJ—LG孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
孔板流量计误差原因分析：1、流体本身特性的影响管道中流体自身的温度、压力等特性参数极易受到环境温度的影响产生波动，进而影响孔板流量计的测量精度。
尽管温度等环境参数对流体粘度的影响并不明显，但仍影响孔板流量计的计量精度和精准度。
阅历表明，孔板流量计常用于单相流体流量的测定，针对多相流体流动，其精度将受到严重的干扰。
2、流量积算方式的影响将孔板节流装置与各种二次测量仪表相结合，就形成了多种流量积算的方法。
假如在流量计量过程中，测量系统不依照计量标准安装对应的二次测量仪表，流量积算时便不能对流体压力、温度的变化进行补偿，测量精度将难以保证[3]。
针对此问题，可以采纳先进的微计算机技术对流量进行的计算，持续地对流量进行补偿。
3、结构及附属仪器的影响孔板流量计的结构也会造成很多误差，重要包括：孔板和管道的直径比更改；孔板发生变形；孔板表面粗糙度不达标等因素，都将影响孔板流量计的计量精度。
同时附属仪器的影响也不可忽视。
比如，假如下游引压管与流量仪表间的连接件产生漏气、堵塞等情形，会导致流量计的计量流量略大。
另外，差压变送器的零点通常需要校准。
4、安装条件的影响使用场地通常不能达到流量计上游zui短直管段长度的要求，致使管线布置常常发生偏离。
同时为了避开进口流体流动情形对流量计计量精度的影响，要求孔板流量计上游具有zui短直管段长度，但在实际中一般很难充足。
另外流量、流速等电子信号设备应阔别存在电磁干扰的场合，保证其工作性能。
5、环境条件的影响使用环境条件严重影响孔板流量计的性能，比如流体温度急剧变化将加添管道内的流体的湿度，加速腐蚀；环境温度直接决议流体的密度、粘度等物性参数；流量计的结构尺寸发生变化等。
孔板流量计测量常见问题及解决方法 孔板流量计维护和修理保养

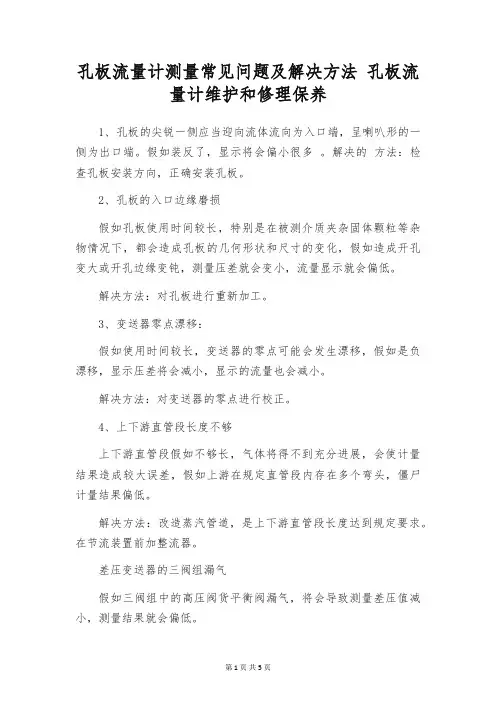

孔板流量计测量常见问题及解决方法孔板流量计维护和修理保养1、孔板的尖锐一侧应当迎向流体流向为入口端，呈喇叭形的一侧为出口端。
假如装反了，显示将会偏小很多。
解决的方法：检查孔板安装方向，正确安装孔板。
2、孔板的入口边缘磨损假如孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，都会造成孔板的几何形状和尺寸的变化，假如造成开孔变大或开孔边缘变钝，测量压差就会变小，流量显示就会偏低。
解决方法：对孔板进行重新加工。
3、变送器零点漂移：假如使用时间较长，变送器的零点可能会发生漂移，假如是负漂移，显示压差将会减小，显示的流量也会减小。
解决方法：对变送器的零点进行校正。
4、上下游直管段长度不够上下游直管段假如不够长，气体将得不到充分进展，会使计量结果造成较大误差，假如上游在规定直管段内存在多个弯头，僵尸计量结果偏低。
解决方法：改造蒸汽管道，是上下游直管段长度达到规定要求。
在节流装置前加整流器。
差压变送器的三阀组漏气假如三阀组中的高压阀货平衡阀漏气，将会导致测量差压值减小，测量结果就会偏低。
解决方法：假如三阀组中的高压阀门漏气，将该阀门进行紧固，必要时进行更换，假如三阀组中的平衡阀内漏，将该阀门进行紧固，必要时进行更换。
孔板流量计变形原因分析孔板流量计属于计量仪表中的老祖辈，因其具有价格低廉，使用安装便利的特点得了广阔客户的青睐。
因此本身原理和制作工艺的限制，在使用工况环境变恶劣以后会显现变形的情况，下面我针对这一现像，给大家做分析说明，供参考：一、孔板变形的原因分析孔板变形是由于受热膨胀后，孔板外径与环室之间的间隙消失，孔板连续膨胀时由于无法向外径方向扩大，于是在孔板两边差压的作用下，产生出口侧凸出的变形。
对发生孔板变形的现场进行调查时，常常会发觉相关联的线索。
1.同节流装置处绝热保温不佳有关。
保温良好的节流装置未显现泄漏现象。
2.同天气有关。
节流装置原来无泄漏现象，由于天气暴冷，西北风劲吹，引起正负环室结合处泄漏。
