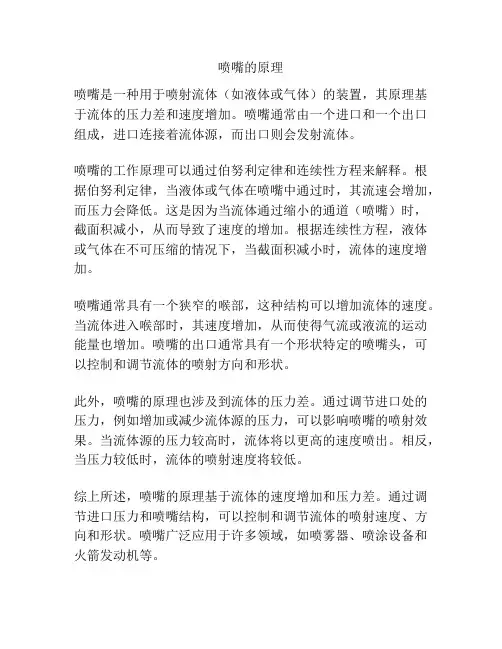

喷嘴的原理
喷嘴的原理
喷嘴是一种用于喷射流体（如液体或气体）的装置，其原理基于流体的压力差和速度增加。
喷嘴通常由一个进口和一个出口组成，进口连接着流体源，而出口则会发射流体。
喷嘴的工作原理可以通过伯努利定律和连续性方程来解释。
根据伯努利定律，当液体或气体在喷嘴中通过时，其流速会增加，而压力会降低。
这是因为当流体通过缩小的通道（喷嘴）时，截面积减小，从而导致了速度的增加。
根据连续性方程，液体或气体在不可压缩的情况下，当截面积减小时，流体的速度增加。
喷嘴通常具有一个狭窄的喉部，这种结构可以增加流体的速度。
当流体进入喉部时，其速度增加，从而使得气流或液流的运动能量也增加。
喷嘴的出口通常具有一个形状特定的喷嘴头，可以控制和调节流体的喷射方向和形状。
此外，喷嘴的原理也涉及到流体的压力差。
通过调节进口处的压力，例如增加或减少流体源的压力，可以影响喷嘴的喷射效果。
当流体源的压力较高时，流体将以更高的速度喷出。
相反，当压力较低时，流体的喷射速度将较低。
综上所述，喷嘴的原理基于流体的速度增加和压力差。
通过调节进口压力和喷嘴结构，可以控制和调节流体的喷射速度、方向和形状。
喷嘴广泛应用于许多领域，如喷雾器、喷涂设备和火箭发动机等。
电控高压油泵工作原理
电控高压油泵工作原理
电控高压油泵的工作原理如下：
当汽车启动后，燃油被电子输油泵从油箱吸入，经过300微米的预滤器进入到位于发动机上侧的ECM冷却管接头，燃油会进入高压泵中，位于高压泵内的泵活塞会随着凸轮轴一起转动，坐上下往复式运动。
在泵活塞下行时，高压泵腔内会产生真空，此时进油阀在燃油压力调节器作用下打开，燃油被吸入泵腔。
由于此时的燃油是被全部灌进来的，并非实际的需油量，因此进油阀在泵活塞向上运动的初期还是打开状态，多余的燃油会被泵活塞挤回低压端，此时的调节器也会处于断电状态。
进油阀随泵腔内升高的压力和弹簧作用下回位，工作腔处于密封状态。
随着活塞上行，腔内压力也随之升高。
当这个压力超过油轨内压力时，出油阀门被推开，燃油泵被泵入高压油轨中，位于油泵末端的缓冲器可以对油泵工作时产生的压力进行吸收，加压后的油泵压力可以达到10余兆帕。
与高压油轨相连的就是喷油嘴，位于喷油嘴内部的压电执行器会在喷嘴室和喷嘴的高压室中改变压力，喷嘴指针向上移动，燃油被喷入燃烧室，并与空气混合后参与燃烧。
电控泵喷嘴和单体泵
燃油喷射系统
总结词
电控泵喷嘴在燃油喷射系统中具有提高喷射压力、减少燃油消耗和降低排放的优点。
详细描述
电控泵喷嘴通过精确控制燃油喷射的时间和压力，实现了燃油的高效利用和均匀分布，从而提高了发动机的燃 烧效率，降低了燃油消耗和排放。此外，它还具有适应多种燃料和工况的能力，为发动机提供了更加灵活和可 靠的控制方案。
压电式单体泵
工作原理
压电式单体泵利用压电陶瓷的压电效应驱动活塞进行吸 排液。
特点
压电式单体泵结构简单，流量和压力稳定，响应速度快 ，且具有较好的耐腐蚀性能，适用于一些对流量和压力 精度要求较高且工作环境较为恶劣的场合。
应用领域
压电式单体泵广泛应用于航空航天、医疗器械等领域。
06
单体泵的应用
燃油喷射系统
要点一
总结词
在燃油喷射系统中，单体泵作为核心组件，负责在合适 的时间将适量的燃油喷射到发动机中，以确保发动机的 稳定运行和良好的燃油经济性。
要点二
详细描述
单体泵由电动泵和喷射器组成，电动泵负责产生高压燃 油，喷射器则将高压燃油精确地喷入发动机的燃烧室。 通过精密控制燃油的流量和喷射时间，单体泵实现了对 发动机性能的精确调整。此外，单体泵的燃油喷射压力 高，能够将燃料雾化得更细，提高燃料的燃烧效率。因 此，单体泵在燃油喷射系统中具有重要的作用。
04
单体泵概述
单体泵的定义
单体泵是一种容积式往复泵，其结构简单、操作方便，广 泛应用于工业领域。
它通常由一个柱塞或活塞、缸体、吸入阀和排出阀等组成 ，通过柱塞或活塞在缸体内的往复运动来吸入和排出液体 。
单体泵的原理
单体泵的工作原理是依靠柱塞或活塞在缸体 内的往复运动，改变缸体内的容积，从而吸 入和排出液体。
电控柴油喷射系统的工作原理
电控柴油喷射系统的工作原理1. 引言1.1 概述电控柴油喷射系统是一种先进的发动机燃油供应系统，它利用电子控制单元来调节和精确控制喷油量和喷射时间，以实现更高效的燃烧过程。
在传统的机械式喷油系统中，燃油通过高压泵产生的压力进入喷孔，然后通过喷嘴雾化成微小颗粒进行喷射。
然而，由于机械系统受到摩擦和机械部件磨损的影响，无法精确地控制喷油参数，从而导致了燃烧效率和动力性能的损失。
相比之下，电控柴油喷射系统使用电子控制单元（ECU）对压力、时间和数量等参数进行实时监测和调整。
这种精确的控制使得燃油能够以更合适的方式注入到汽缸中，并在不同负载条件下提供最佳性能。
1.2 文章结构本文将分为以下几个部分进行介绍：引言：对电控柴油喷射系统进行概述，并说明文章结构。
电控柴油喷射系统概述：介绍该系统的组成部分，包括喷油器和控制单元，并对其工作原理进行简要说明。
电控柴油喷射系统的工作过程：详细描述感应阶段、压力供给阶段和喷油阶段这三个关键步骤，并解释其在系统中的作用。
电控柴油喷射系统的优势和应用领域：探讨该系统相比传统机械式喷油系统的优势，如提高燃烧效率和动力性能，减少排放物和节约燃料。
同时介绍了在哪些领域中广泛应用此技术。
结论：总结本文内容，并提出未来发展的方向。
1.3 目的本文旨在向读者详细介绍电控柴油喷射系统的工作原理。
通过深入剖析每个阶段的功能和作用，读者将了解到该系统是如何实现精准控制燃油注入过程以提高发动机性能及环境表现。
同时，文章还将重点突出该技术在不同应用领域中的价值与意义。
2. 电控柴油喷射系统概述2.1 喷油器组成电控柴油喷射系统由多个组件组成，其中最重要的组件之一是喷油器。
喷油器包括一个注油泵、一个高压供应装置和多个喷嘴。
注油泵负责将柴油从燃料箱中抽取，并提供足够的压力以供应给喷嘴。
高压供应装置用于增加柴油的压力，以确保在喷嘴开启时能够形成精细的雾化燃料。
2.2 控制单元介绍电控柴油喷射系统还配备了一个控制单元，通常称为ECU（Engine Control Unit）。
柴油发动机电控系统检测与维修——课题四-2 泵喷嘴的结构原理与检修
柴油发动机电控系统检测与维修
③ 安装摇臂轴（图1）。 ④ 安装千分表到调整螺钉 图1 上（图2）。 ⑤ 将调整固定螺母拧松， 自止点拧松调整螺栓225度， 将调整螺栓保持在该位置， 图2 锁止螺母拧至30N·m。连 接泵喷嘴接头，安装气缸 盖罩及齿型带护罩（图3）。
图3
3、燃油供给系统压力检测
柴油发动机电控系统检测与维修
柴油发动机电控系统检测与维修
柴油发动机电控系统检测与维修
2、泵喷嘴部件的拆卸与安装 ⑴ 拆卸：
宝来轿车泵喷 嘴部件的分解 ：
⑵ 安装：
① 在油封上涂机油， 然后小心将泵喷嘴装到 缸盖上，将泵喷嘴均匀 地推进气缸盖。
② 将张紧块装入泵喷 嘴侧的槽内。
用游标卡尺(量程最小 400mm)检查，气缸盖外边 缘至泵喷嘴圆角边的尺寸a
柴油发动机电控系统检测与维修
a
二、泵喷嘴系统低压部分
1．燃油箱 2．燃油管 3．燃油滤清器 4．输油泵
电动燃油泵由安装在同 一个壳体内的泵体部分、 电动机部分和端盖部分组 成。
泵体部分即泵油主体 部分，如叶片泵、滚柱泵、 齿轮泵等。
柴油发动机电控系统检测与维修
柴油发动机电控系统检测与维修
5、燃油泵
1）结构 燃油泵位于真空泵后面，功能是将燃油从油箱
柴油发动机电控系统检测与维修
④．主喷射循环结束
❖ 当发动机控制单元 停止激活喷嘴电磁 阀后，喷射循环结 束。
柴油发动机电控系统检测与维修
3、电控电磁阀部分
① 断电时，当电磁阀 断电时，由阀弹簧施加 给针阀的力将针阀推向 底部。 ② 通电时，当需要喷 油时，电子控制单元的 功率输出级给线圈通电。
柴油发动机电控系统检测与维修
① 连接好压力表接头至输油泵上 ② 使发动机怠速运转，连接诊断仪，选择发 动机自诊断。 ③ 读取怠速转速，发动机转速提高到l500r／ rain。 ④ 观察压力表显示压力规定应值大于 3．5bar，否则更换串联泵。
第七章 柴油机电控喷射技术Microsoft Word 文档
第七章柴油机电控喷射技术Microsoft Word 文档第七章柴油机电控喷射技术概述一、电控柴油机发展的必要性石油短缺已是全球性的问题，但经济增长对能源有强劲的需求。
汽车数量的增长将成为工业增长最重要的拉动力之一。
我国汽车消耗燃油约占全国石油消耗的三分之一。
我国机动车燃油经济水平普遍偏低。
节能型汽车的发展。
推广和宣传柴油轿车。
二、电控柴油机发展情况1、电控直列式喷油泵：在直列泵基础上发展起来的，具有喷油量与喷油定时控制功能或具备其中一个功能。
喷油量的控制装置为电控调速器。
2、电控单体泵系统：德国bosch公司的电控单体泵系统，采用较短的高压油管，可实现较高的喷油压力，采用高速电磁阀控制喷油定时及喷油量。
3、电控分配泵：采用高速电磁阀控制喷油定时及喷油量，电磁阀的闭合时刻对应着喷油定时，电磁阀从闭合到开启的时间确定了喷油量。
4、电控泵喷嘴系统：分为机械驱动和蓄压式两种，目前发展最完善的是机械驱动是电控泵喷嘴系统。
5、电控共轨燃油系统：通过各种传感器检测出发动机的实际运行状态，通过计算机的计算和处理，可以对喷油时间、喷油压力和喷油率进行最佳控制。
三、国内外电控柴油机轿车现状1、国际柴油轿车现状：2、国内柴油轿车现状：不容乐观。
电控柴油机的主要特点一、特点1、改善柴油机的经济性和降低排放。
（1）节能优势：同等排量下节能30% 以上。
（2）经济优势：成本低。
（3）环保优势：达到欧4标准的柴油轿车，排放与汽油机相差无几。
2、提高了发动机的工作可靠性。
3、控制速度快。
4、控制精度高。
对输入、输出信号实现了数字化传输，主要表现在：（1）输入信号高保真。
（2）控制器内部的数据处理或传输。
（3）高分辨率的输出信号。
5、控制策略灵活。
6、电子控制。
有传感器、电控单元和执行器组成。
二、国内柴油轿车技术参数1、捷达1.9L SDI 47kw柴油发动机（略）2、一汽大众公司宝来柴油轿车3、一汽大众公司奥迪A6柴油轿车电控柴油机的使用与维护一、柴油机选择应注意的问题1、柴油品质的选择（1）发火性：燃油的自燃能力，用十六烷值表示。
简述电控泵喷嘴系统组成、特点和工作原理
简述电控泵喷嘴系统组成、特点和工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电控泵喷嘴系统组成、特点和工作原理电控泵喷嘴系统是当前柴油发动机常用的燃油供给系统之一。
电控泵喷嘴系统讲解
2、高压部分 泵喷嘴 3、电控系统 传感器、电控单元、 执行元件
泵喷嘴组成：
1、高压产生部件：泵体、泵 柱塞、回位弹簧 2、高压电磁阀：线圈、针阀、 衔铁、磁芯、弹簧等
3、喷油嘴 雾化燃油
1、吸油行程
2、预备行程
3、喷油行程
4、残余行程
宝来泵喷嘴工作过程： 进油阶段：
电控泵喷嘴系统
一客户打电话反映他驾驶的宝 来柴油发动机轿车起动困难， 加速不良，故障指示灯闪烁， 请你根据客户反映的故障现象， 对此进行故障分析。
特点：
1、安装在缸盖上，每缸一个 2、消除了高压管，可以产生 200MP以上压力 3、用高速电磁阀控制供油正时与 喷油量，属于时间控制。
组成：
1、低压部分 燃油供给部分（油箱、
宝来泵喷嘴工作过程：
主喷射循环：பைடு நூலகம்
预喷射结束后，随 泵柱塞继续压油，高 压腔油液压力立刻上 升，当油压达到30MP 时，针阀上升喷油， 由于喷孔的节流作用， 喷油压力进一步升高。 ECU控制电磁阀断电 时，高压腔与进油管 相通，主喷射停止。
随凸轮旋转， 泵柱塞在回位弹簧 作用下向上移动， 高压腔容积增大， 由于电磁阀处于开 启状态，进油管与 高压腔相通，柴油 充满柱塞腔
宝来泵喷嘴工作过程：
预喷射循环开始：
泵柱塞下行，高 压腔燃油压倒进油 管。ECU给泵喷嘴 电磁阀供电，关闭 进油管与高压腔通 道，压力上升到 18MP时高于喷射 弹簧压力，泵喷嘴 针阀上升，预喷射 开始。
宝来泵喷嘴工作过程： 缓冲活塞原理：
泵喷嘴弹簧将缓 冲活塞与针阀压至 最低位置，开始喷 油时，针阀活塞一 起上升，上方油液 被压入弹簧式，缓 冲活塞越往上升， 泄漏间隙越小，阻 尼也越大。
电控机油泵工作原理
电控机油泵工作原理机油泵作为发动机的重要部件之一，承担着向各个润滑点供应机油的重要任务。
而电控机油泵则是一种通过电控系统来调节机油供应量的一种新型机油泵。
本文将详细介绍电控机油泵的工作原理。
电控机油泵主要由电机、泵体、调节阀和控制单元等组成。
其工作原理可以概括为：电机通过传动装置驱动泵体旋转，泵体内的液体（机油）受到离心力的作用，被抽入泵体，并通过调节阀进行控制和调节，最终通过管道输送到发动机各个润滑点。
电机作为电控机油泵的动力源，通过传动装置将动力传递给泵体。
电机的转速决定了泵体的转速，从而影响机油供应量。
电机的转速可以通过控制单元来调节，以满足发动机在不同工况下的润滑需求。
泵体是电控机油泵的核心部件，其内部结构复杂，包括进油腔、压油腔和出油腔等。
当电机带动泵体旋转时，进油腔与外界相连，机油被抽入泵体。
由于泵体的旋转，机油被离心力推向压油腔，进而被压入出油腔。
调节阀是电控机油泵的重要组成部分，它可以控制机油的供应量。
调节阀主要由阀芯和阀座组成。
当发动机工作时，控制单元会根据发动机负荷、转速等参数来计算出所需的机油供应量，并通过控制阀芯的开启程度来调节机油的供应量。
当发动机负荷增加时，控制单元会相应地增加阀芯的开启程度，增加机油供应量，以保证发动机的润滑需求。
控制单元是电控机油泵的智能化核心，它通过感知发动机工作状态，获取各种参数，并通过内部的算法进行计算和判断。
控制单元将计算得出的机油供应量信号发送给调节阀，以实现对机油供应量的精确控制。
同时，控制单元还可以实现对电机转速的调节，以满足不同工况下的润滑需求。
总结起来，电控机油泵的工作原理是通过电机驱动泵体旋转，将机油抽入泵体，经过调节阀的控制和调节，最终将机油供应到发动机各个润滑点。
电机转速和调节阀开启程度由控制单元根据发动机工作状态进行智能控制，以确保发动机的润滑需求得到满足。
电控机油泵的出现，使得机油供应量能够更加精确地根据发动机的工作状态进行调节，提高了发动机的润滑效果，延长了发动机的使用寿命。
电控喷油器的工作原理
电控喷油器的工作原理电控喷油器的工作原理1. 什么是电控喷油器？电控喷油器是现代汽车发动机燃油系统中的重要组成部分，用于控制燃油喷射量和喷射时间，以保障发动机的燃烧效率和动力性能。
2. 喷油器的基本结构电控喷油器包括以下主要部件：•电磁线圈：用于产生磁场。
•喷油嘴：通过喷油孔将燃油喷射到气缸内的燃烧室。
•压力控制阀：用于调节喷油压力。
•控制电路：用于控制喷油的时机和喷射量。
3. 喷油器的工作原理电控喷油器的工作原理可以简单描述如下：1.燃油供给–燃油系统通过燃油泵将燃油从油箱抽送到高压油管中。
–高压油管上设有压力控制阀，可控制喷油压力。
2.信号输入–控制电路接收来自发动机控制单元（ECU）的指令信号。
–指令信号包括喷油时机和喷射量等信息。
3.喷油时机控制–控制电路根据指令信号控制电磁线圈的通断，产生磁场。
4.喷油量控制–控制电路根据指令信号控制压力控制阀的开闭程度，调节喷油压力。
5.喷油过程–当电控喷油器工作时，控制电路对电磁线圈施加电流，产生磁场。
–磁场作用下，喷油嘴的喷油阀打开，燃油通过喷油孔喷射到气缸内的燃烧室。
4. 电控喷油器的优势与传统的机械喷油器相比，电控喷油器具有以下优势：•精确控制电控喷油器通过控制电路精确控制喷油的时机和喷射量，提高发动机的燃烧效率和动力性能。
•可调性强电控喷油器的喷油量可以根据不同工况和发动机要求进行调整，更加适应不同的驾驶条件。
•燃油效率高电控喷油器能够实现高精度的燃油喷射，提供更好的燃烧均匀性和燃油利用率，降低燃油消耗。
•排放更洁净电控喷油器可以根据发动机工况和排放要求调整喷油量，减少有害物质的排放，提高环保性能。
5. 小结通过对电控喷油器的工作原理的解释，我们可以了解到电控喷油器在现代汽车发动机燃油系统中的重要作用。
其精确控制喷油的能力使发动机具有更好的燃烧效率和动力性能，同时也提高了燃油利用率和环保性能。
随着技术的不断发展，电控喷油器在汽车行业中的应用也将进一步完善和提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电控泵喷嘴的结构和原理
电控泵喷嘴省去了高压油管，把泵油的柱塞及泵体与喷油嘴部件连在一起，在泵体的侧面装有电磁阀。
泵体上有起柱塞套作用的圆孔，与柱塞形成精密偶件，柱塞下的高压腔有信道通过电磁阀与低压腔连通。
当凸轮推动摇臂使柱塞下行时，如果电磁阀未通电关闭，则被推送的油通过此信道及电磁阀泄回低压腔，不会产生高压。
如果电磁阀通电关闭，则被推送的油将产生高压，这个高压直接传到喷油嘴，当超过针阀开启压力时，即开始喷油。
在电磁阀关闭期间，泵喷嘴将持续喷油。
当电磁阀断电，则电磁阀回位弹簧使电磁阀打开，高压腔的油泄回低压腔，喷油嘴针阀关闭，停止喷油。
所以喷油正时和喷油量是由电磁阀的通电正时和通电时间的长短决定的。
此外，电控系统是由一组传感器、计算机和执行组件组成。
传感器把柴油机工作的环境条件、工况及驾驶员的意图传给计算机。
计算机根据这些信息及在开发柴油机时存入的匹配数据计算出正确的通电正时和通电时间，控制执行组件的工作。
电控泵喷嘴的特点
电控泵喷嘴由于取消了高压油管，所以容易产生高喷油压力。
博世公司生产的柴油轿车用电控泵喷嘴的喷油压力已高达2050bar。
并且由于采用电控系统，使系统控制灵活，通过电磁阀的两次动作可实现可控予喷射，大大降低了噪音和振动，并改善排放。
此外，由于电控泵喷嘴及驱动装置都安装在气缸盖上，使发动机结构紧凑，外形减小，并可将低压的进、回油道都设置在气缸盖内。
与其它是新一代柴油喷油系统的共轨系统比较，电控泵喷嘴最大的特点是容易实现高压喷油。
而共轨系统由于其结构特点特别是需要密封的高压部位多使其能够达到的高压受到限制，另一方面由于电控泵喷嘴的供油规律仍采用凸轮控制，在控制喷油压力及实现多次喷射等方面不如共轨系统的自由度大。
电控泵喷嘴的现状与将来
鲁道尔夫狄塞尔在柴油机闻世不久的1905年就提出了泵喷嘴的概念。
在20世纪80年代后期由于排放对高喷油压力的要求及电控技术的急速发展，电控泵喷嘴成了极有魅力的新一代喷油系统。
博世公司在1994年开始生产卡车用电控泵喷嘴，随后在1998年开始生产轿车用电控泵喷嘴。
德国大众公司在柴油轿车Lupo上采用了博世公司的电控泵喷嘴系统使得1.3升的发动机达到了最大功率45kW，最大扭矩140Nm，百公里油耗仅2.99升，并达到欧洲排放标准第3阶段。
德尔福公司（实际是由卢卡斯公司）在1993年开发了卡车用电控泵喷嘴，其结构和性能与博世公司开发的类似。
至于将来电控泵喷嘴与共轨系统哪种会成为喷油系统的主流这将取决于排放法规的要求会严格到什么程度以及新柴油机燃烧系统和排气后处理装置的开发等。
柴油机与汽油机的比较
汽油机和柴油机的区别主要在于压缩比、点火方式、所用燃料及用途，压缩比是指活塞在气缸中运动时，气缸中出现气体的最大体积和最小体积之比。
活塞在最低点时气缸中气体体积最大，活塞在最高点时气缸中气体体积最小，前者叫气缸总容积，后者叫气缸燃烧室容积。
压缩比规定为压缩比＝汽缸总容积／燃烧室容积压缩比是内燃机的重要指标，压缩比越大，其压强越大，温度越高。
汽油机的压缩比为4～6。
柴油机的压缩比为15～18。
从理论上讲，压缩比越大，效率越高。
但因为气缸受材料强度的限制，而且气缸内工质的温度不能超过燃料的燃点，所以压缩比不能太大。
它们的点火方式不同，汽油机是把吸入气缸的汽油蒸汽与空气混合、加压，然后用火花塞点火。
柴油机是由喷油嘴喷出的雾状柴油与空气混合、加压，靠压缩来提高混合气体的温度自动点火。
汽油机是用汽油做燃料，柴油机是用柴油做燃料。
它们的名称就是由此而来的。
汽油机使用铝合金、塑料等材料制成。
体积小，重量轻，起动方便，运转平稳，转速快，适用于汽车、飞机等要求体积小、速度快的运输工具。
柴油机的压缩比大，气缸因为要承受较大的压力而做得较为牢固笨重，一般用钢板，铁板等材料制成。
它的功率大，适用于载重较大的大型卡车、拖拉机、机车和船舰。
汽油机与柴油机最大的区别在与引燃的方式以四冲程的发动机为例:四冲程发动机的工作过程：四冲程发动机是活塞往复四个行程完成一个工作循环，包括进气、压缩、作功、排气四个过程。
四行程柴油机和汽油机一样经历进气、压缩、作功、排气的过程。
但与汽油机的不同之处在于：汽油机是点燃，柴油机是压燃。
所以在汽油车上火花塞这个东西就是用来点燃汽缸中油气混和气的.汽油机和柴油机那个省钱，要看车型的，大型车一般是柴油省钱，小型车轿车类的还是汽油省钱！
动力方面柴油发动机因为低速的特点扭矩更高，也就是说加速时更有劲儿，比较适合载重、拖拽。
但是缺点是功率不如同排量的汽油机高，不适合高速行驶。
现在小轿车所采用的柴油机已经初步解决了高速行驶问题，可以放心使用了。
现在在欧洲销售的新车中，柴油机车的比重相当高。
四行程柴油机的工作原理
四行程柴油机和四行程汽油机的工作过程相同，每一个工作循环同样包括进气、压缩、作功和排气四个行程，但由于柴油机使用的燃料是柴油，柴油与汽油有较大的差别，柴油粘度大，不易蒸发，自燃温度低，故可燃混合气的形成，着火方式，燃烧过程以及气体温度压力的变化都和汽油机不同，下面主要分析一下柴油机和汽油机在工作过程中的不同点。
四行程柴油机在进气行程中所不同的是柴油机吸入气缸的是纯空气而不是可燃混合气，在进气通道中没有化油器，进气阻力小，进气终了时气体压力略高于汽油机而气体温度略低于汽油机。
进气终了时气体压力约为0.0785～0.0932MPa，气体温度约为300～370K。
压缩行程压缩的也是纯空气，在压缩行程接近上止点时，喷油器将高压柴油以雾状喷入燃烧室，柴油和空气在气缸内形成可燃混合气并着火燃烧。
柴油机的压缩比比汽油机的压缩比大很多(一般为16～22)，压缩终了时气体温度和压力都比汽油机高，大大超过了柴油机的自燃温度。
压缩终了时，气体压力约为3.5～4.5MPa，气体温度约为750～1000K，柴油机是压缩后自燃着火的，不需要点火，故柴油机又称为压燃机。
柴油喷入气缸后，在很短的时间内与空气混合后便立即着火燃烧，柴油机的可燃混合气是在气缸内部形成的，而不象汽油机那样，混合气主要是在气缸外部的化油器中形成的。
柴油机燃烧过程中气缸内出现的最高压力要比汽油机高得多，可高达6～9MPa，最高温度也可高达2000～2500K。
作功终了时，气体压力约为0.2～0.4MPa，气体温度约为1200～1500K。
柴油机的排气行程和汽油机一样，废气同样经排气管排入到大气中去，排气终了时，气缸内气体压力约为0.105～0.125MPa，气体温度约为800～1000K。
柴油机与汽油机比较，柴油机的压缩比高，热效率高，燃油消耗率低，同时柴油价格较低，因此，柴油机的燃料经济性能好，而且柴油机的排气污染少，排放性能较好。
但它的主要缺点是转速低，质量大，噪声大，振动大，制造和维修费用高。
在其发展过程中，柴油机不断发扬其优点，克服缺点，提高速度，有望得到更广泛地应用。
众所周知，尽管20世纪30年代就已经有了柴油乘用车，但早期柴油车的发展源于二战时期苏军T-34坦克的独特命运——由于T-34坦克采用柴油机，即使中弹也不容易起火，成为战场上的佼佼者。
现在的中国市场如同早期的国际市场，消费者谈到柴油车时，常常会笑言“柴油车最大的好处是不会着火”。
但随着柴油技术日益发展，人们越来越发现柴油机的无穷魅力：高扭矩、高寿命、低油耗、低排放，柴油机成为解决汽车能源问题最现实和最可靠的手段。
如今欧洲每推出一款新车都会配有柴油发动机的车型，而在中国能够实现这一举措的可能只有一汽-大众公司。
但一个不争的现实摆在了我们面前：随着能源危机，温室效应的逐渐增加，人们对动力性要求的提高，尽管电子燃油喷射已经被广泛使用，仅仅靠汽油车的解决方案不足以解决这些问题。
所以在汽车工业的腹地——德国一刻也没有停止对柴油发动机的研究。
即使在国内，目前采用柴油机也只有10余款，分别为捷达、宝来、奥迪、开迪、江淮瑞风等5款乘用车，福田冲浪、江铃陆风、华泰特拉卡、上海万丰、辽宁曙光等5款SUV。
瑞风柴油车所搭载的2.5升柴油机是引进韩国现代汽车公司D4BH发动机，而一
汽-大众的4款柴油乘用车均采用德国大众与博世公司合作的柴油机，这5款柴油乘用车全部是柱塞泵、泵喷嘴技术。
VIXIU。
