交会法定点

yP = y A + b sin α AP
工程测量技术
2011-2012-2
工程测量技术
李正道
仪器的检验主要内容
交会法定点
工程测量技术
2011-2012-2
仪器的检验交会法定点
交会法定点的方法：交会法定点的方法：前方交会后方交会侧方交会距离交会
交会法定点适用情况：交会法定点适用情况：
控制点的加密
工程测量技术
2011-2012-2
仪器的检验交会法定点
前方交会
在已知点A 、B安置经纬仪向待定点观测水平角。交会角γ为30°-120°之间，最好近于90°
P点坐标计算公式——余切公式
工程测量技术
2011-2012-2
仪器的检验交会法定点
后方交会
待定点P安置经纬仪，观测水平角α,β,γ,检查角θ 危险圆——不在一直线上3点A，B，C构成的圆，P点位于危险圆上时，无法确定，选P点时，应避免使P点位于危险圆上。待定点P坐标
α AB = arctan Nhomakorabea∆y AB ∆xAB
s = ( xB − x A ) 2 + ( y B − y A ) 2
s 2 + b2 − a 2 ∠ 由余弦定理求出： A = arccos 2bs
α AP = α AB − ∠A
计算交会点坐标: xP = x A + b cos α AP
式中系数值
工程测量技术
2011-2012-2
仪器的检验交会法定点
侧方交会
已知A、B点,分别在已知点A、待定点P安置经纬仪，观测水平角α、 γ,检查角θ。先算出β=180°－(α＋γ) 按前方交会余切公式，计算交会点坐标

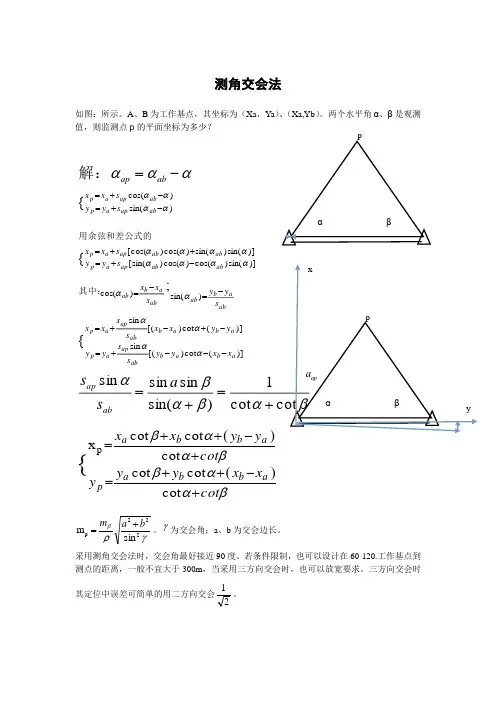

测角交会法

测角交会法如图：所示。

A 、B 为工作基点，其坐标为（Xa ，Ya ）、（Xa,Yb ）。

两个水平角α、β是观测值，则监测点p 的平面坐标为多少？βαβαβααααααααααααααααααααααcot cot 1)sin(sin sin sin {;{{)](cot )[(sin )](cot )[(sin )sin()cos()]sin()sin()cos()[cos()]sin()cos()cos()[sin()cos()sin(+=+=-=-+-+=---+=-=-=++=-+=-+=-+=a s s ab ap y y x x s s x x x x y y s s y y s y y s x x s x x s y y s x x s y y ab ap a b a b ab ap a p a b a b ab ap a p ab a b ab ab a b ab ab ab ap a p ab ab ap a p ab ap a p ab ap a p 其中：用余弦和差公式的解： βααββααβcot y y x x cot x x y y y a b b a a b b a p +)-(++=+)-(++=cot cot cot x cot cot cot p { γρβ222p sin m b a m +=。

γ为交会角；a 、b 为交会边长。

采用测角交会法时，交会角最好接近90度。

若条件限制，也可以设计在60-120.工作基点到测点的距离，一般不宜大于300m ，当采用三方向交会时，也可以放宽要求。

三方向交会时其定位中误差可简单的用二方向交会21。

βp α β p α ap a xy。
