机械量测量仪表的传感器安装
7仪表校验和安装方案
7 仪表校验和安装方案(1)仪表校验热工仪表是对热力设备及系统的热工参数进行监测的仪表,它是保证机组安全启停,正常运行和事故处理的重要技术装备,是保证机组安全运行,文明生产、提高劳动生产率的重要手段。
主要的热工仪表有:温度测量仪表,压力测量仪表,成分分析仪表,物位测量仪表,流量测量仪表等。
热工仪表在安装前应进行检定,以达到仪表本身精度等级要求,并符合现场使用条件。
1)仪表的校验原则上在试验室内完成,试验室应清洁、温度恒定、光线充足,不应有振动和较强的电磁场的干扰。
2)仪表检定人员应持证上岗,校验用的标准仪表和仪器应具备有效的合格证,封印完整,其基本误差的绝对值不应超过被检仪表基本误差绝对值的1/3,标准器的量程应满足被检仪表的量程要求。
3)电源电压220AC、24VDC应稳定,其波动值不得超过规程要求,检定用气源应清洁、干燥,其主要指标符合规程要求。
4)被检仪表应按相应要求通电预热稳定后方可进行检定。
5)仪表检定点原则上在全刻度范围内均匀选取,不少于5点(其中包括零点和满量程)。
6)仪表和控制设备的校验方法和质量要求应符合相关标准和制造厂仪表使用说明书的规定。
7)仪表检定完成后,应做好记录,贴上标签,加盖封印。
有整定值的仪表,调整好定值后,应将调整部分锁定或加以漆封。
(2)仪表安装1)就地压力、差压指示表和变送器安装○1仪表应安装在便于观察、维护和操作方便的地方,周围应干燥无腐蚀性气体,否则应采取措施,主要是提高仪表的密封性。
○2压力仪表的安装位置应与测点标高一致,否则仪表应通过迁移的方法,消除因液柱差引起的附加误差。
○3当介质大于60℃时,就地压力表仪表阀门前应加环型管或U型管。
○4在测量剧烈波动介质压力时,应在仪表阀门后装设缓冲装置。
○5就地压力表安装高度一般为1.5m左右,以便于读数维护。
○6玻璃管风压表应垂直安装,表计与导管间可用橡皮管连接,橡皮管应敷设平直,不得绞扭,以免造成误差。
○7两块压力表并列安装时,仪表外壳间距离应保持30~50mm。
GB50093-2013自动化仪表工程施工及质量验收规范6-12
2020/10/5
7.3 电缆桥架安装 本节修订为12条新增2条 7.3.11当金属电缆桥架采用断开连接时,应保持桥架
2020/10/5
6.6.7 超声波物位计的安装应符合下列要求: (增加)
1 不应安装在进料口的上方; 2 传感器宜垂直物料表面; 3 在信号波束角内不应有遮挡物; 4 物料的最高物位不应进入仪表的盲区 。 6.6.8 雷达物位计不应安装在进料口的上方 ,传感器应垂直物料表面。(增加) 6.6.9 音叉物位计的两个平行叉板应与地面垂 直安装,叉体不应受到强烈冲击。(增加)
1 仪表线路连接应为并联方式; 2 每条总线上的仪表数量、总线的最大距
离应符合设计文件规定
2020/10/5
6.1.14核辐射式仪表安装前应编制具体的安 装方案,安装中的安全防护措施应符合国 家现行有关放射性同位素工作卫生防护标 准的规定。在安装现场应有明显的警戒标 识。(原5.6.6移到一般规定中)
2020/10/5
1 应安装于被测流体完全充满的管道上; 2 宜安装于水平管道上。测量气体时,箱体管应 置于管道上方;测量液体时,箱体管应置于管道下方 ; 3 在垂直管道上被测流体为液体时,流体的流向 应自下而上; 4 支撑安装方式应符合设计文件的规定。 原5.5.1条4项为强制性条款 ,修改成6.5.1 4项非强 制性条款。原5.5.2为强制性条款 ,修改成6.5.2项非 强制性 6.6 物位检测仪表 本节修订为10条新增4条
7.5 电缆、电线及光缆敷设 (增加)
机械量测量仪表
机械量测量仪表概述机械量测量仪表是用于测量机械系统中各种物理量的设备。
这些物理量可以包括长度、角度、力、压力、速度等。
机械量测量仪表在各个领域中都有广泛的应用,包括制造业、航空航天、能源等。
本文将介绍机械量测量仪表的分类、原理、应用以及未来的发展趋势。
分类根据测量物理量的不同分类机械量测量仪表可以根据测量物理量的不同进行分类。
常见的机械量测量仪表主要包括:1.长度测量仪表:用于测量物体的长度,常见的有游标卡尺、数显卡尺等。
2.角度测量仪表:用于测量物体的角度,常见的有量角器、角度传感器等。
3.力测量仪表:用于测量物体的力,常见的有弹簧秤、拉力计等。
4.压力测量仪表:用于测量物体的压力,常见的有压力计、压力传感器等。
5.速度测量仪表:用于测量物体的速度,常见的有过程仪表、测速传感器等。
根据测量原理的不同分类机械量测量仪表还可以根据测量原理的不同进行分类。
常见的机械量测量仪表主要包括:1.机械式测量仪表:基于机械结构的测量原理,如游标卡尺、量角器等。
2.电气式测量仪表:基于电气信号的测量原理,如电子数显卡尺、电子秤等。
3.光电式测量仪表:基于光电转换的测量原理,如光电编码器、激光测距仪等。
4.声电式测量仪表:基于声电信号的测量原理,如声速测量仪、声强测量仪等。
原理机械量测量仪表的测量原理根据不同的物理量有所差异。
以下是常见机械量测量仪表的测量原理示例:游标卡尺游标卡尺是一种用于测量长度的机械量测量仪表。
它的测量原理是基于游标尺的测量原理。
游标卡尺内部有一个可滑动的游标,游标与主尺相互配合,通过读取游标和主尺的位置来确定物体的长度。
电子数显卡尺电子数显卡尺是一种用于测量长度的机械量测量仪表。
它的测量原理是基于电子信号的测量原理。
电子数显卡尺内部有一个传感器,通过测量物体与传感器之间的距离来确定物体的长度,并将测量结果以数显的形式显示。
压力传感器压力传感器是一种用于测量压力的机械量测量仪表。
它的测量原理是基于力和面积之间的关系。
PROLINE PROMASS 40科氏力质量流量测量系统 操作指南
2 . 1 . 2传 感 器 铭 牌
图 2: Prom as s F 传 感 器铭 牌说 明 (示 例) 1、 订货 代码/系 列号 :见 订货 确认 单 上 对 于每 个字 母 和 数 字 含 义 的 描述 2、 标定 因子: 2 .50 0; 零 点: -6 3、 仪表 公称 直径: D N25 / 1 "
请注 意以 下几点: ·对 于用 于爆 炸 危险 场合 的仪 表, 操 作 手 册 内 必须 包括 独立 的 “Ex文 件 ”。 必
须 严格 遵守 本操作手册 和该 相关 文件中 的规 定,Ex文 件开 始部分 将指 明相 关 认 证和 证书 的 标 志 ( 欧 洲, 美国 ,加 拿 大) Ex 欧 洲 FM 美 国 SA 加 拿大 ·测 量仪 表遵 守 安全 操作 要求 ,符 合E N61 010, E N 61 3 26/ A1 ( EMC要 求)和
2 . 2 C E标 记 , 一致 性 声明
本仪表设计 符合 工程实际,满足最高安全 要求。出厂前经过测 试达到安全操作 标 准 , 本 仪 表遵 循符 合E N610 10“ 测量 、 控 制 、调 节和 实 验 室 用 电 气 设 备的 保 护 措 施 ” 和E N61 326 /A 1(EM C要 求 ) 的 标 准和 规则 。 本操作手 册 中描 述的 测量 系统 遵循EC导则 的要 求,E+H确认 本仪 表通 过测 试 并贴 上C E标记 。
提示: 所 有功能的详细描述,请查 阅“ 功能描述” 手册
第5页 第9页 第17页 第27页 第23页 第25页
故障 排除
如果 启动 后或 操作中发生 故障,要 从第35页 的检查 表开 始做 起。 这可 以使 你直 接找到问题 的原因和 修复 方法。
【计算机测控】传感器1
增量式编码器
增量式编码器 直接利用光电转换原理输出三组方波脉冲A、B和Z 相; A、B两组脉冲相位差90度,按精度输出脉冲; Z相为每转一个脉冲,用于基准点定位。 优点: 原理构造简单,机械平均寿命可在几万小时以上, 抗干扰能力强,可靠性高,适合于长距离传输。 缺点 无法输出轴转动的绝对位置信息。
对于TTL的带有对称负信号输出的编码器,信号传输距离可达 150米。
使用注意事项
旋转编码器由精密器件构成,故当受到较大的冲击时,可能会损坏内部 功能,使用上应充分注意
安装 :安装时不要给轴施加直接的冲击
轴承寿命与使用条件有关,受轴承荷重的影响特别大。如轴承负 荷比规定荷重小,可大大延长轴承寿命。
频率运算
定时计数(测频):±1误差(高速) 定数计时(测周): ±1误差(低速)
同步计数计时
当定时器与被测脉冲同步计数时,为避免被脉冲计数多一少一的 误差,将定时做延时调整,等待被测脉冲计数完整;与此同时, 取时间基准脉冲计数值。 外部中断方式触发 误差分析 • 脉冲无计数误差 • 时间基准脉冲计数:±1误差。 • 误差源 – 时间基准脉冲源(晶振)频率
码盘材料: 玻璃、金属、塑料 玻璃码盘:在玻璃上沉积很薄的刻线,其热 稳定性好,精度高; 金属码盘:直接以通和不通刻线,不易碎, 但由于金属有一定的厚度,精度就有限制, 其热稳定性就要比玻璃的差一个数量级 塑料码盘:经济型的,其成本低,但精度、 热稳定性、寿命均要差一些。
信号输出 正弦波(电流或电压) 方波(TTL、HTL) TTL为长线差分驱动(对称A,A-;B,B-;Z,Z-) HTL也称推拉式、推挽式输出 集电极开路(PNP、NPN) 信号接收设备接口应与编码器对应
配料仓称重传感器安装调试法

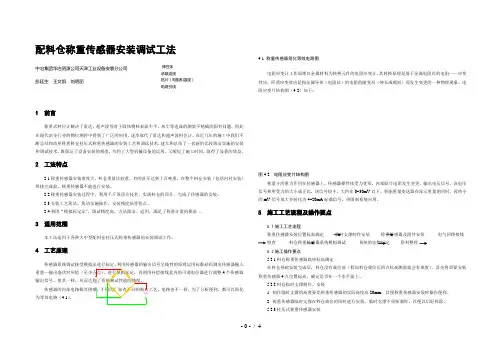

配料仓称重传感器安装调试工法中冶集团华冶资源公司天津工业设备安装分公司彭廷生王文凯刘明丽1 前言称重式料位计解决了雷达、超声波等对于固体物料表面不平、灰尘等造成的测量不精确的固有问题,因此在现代冶金行业的物位测控中得到了广泛的应用,逐步取代了雷达和超声波料位计。
在近几年的施工中我们不断总结和改革称重料仓柱压式称重传感器的安装工艺和调试技术,建立和总结了一套新的比较简洁实施的安装和调试技术,既保证了设备安装的精度,节约了大型机械设备的运用,又缩短了施工时间,取得了显著的效益。
2 工法特点2.1称重传感器安装难度大,料仓重量比较重,有的甚至达到上百吨重。
在整个料仓安装(包括内衬安装)焊接完成前,称重传感器不能进行安装。
2.2称重传感器安装过程中,利用千斤顶顶升技术,实现料仓的顶升,完成了传感器的安装。
2.3安装工艺简洁,简洁实施操作、安装精度高等优点。
2.4利用“模拟标定法",调试精度高、方法简洁、适用,满足了称重计量的要求。
3 适用范围本工法适用于各种大中型配料仓柱压式称重传感器的安装调试工作。
4 工艺原理传感器系统调试接受模拟法进行标定,利用传感器的输出信号呈线性的原理运用标准砝码测出传感器输入4个传感器为等效电路(4-1)。
4-1 称重传感器简化等效电路图电阻应变计工作原理以金属材料为转换元件的电阻应变计,其转换原理是基于金属电阻丝的电阻——应变效应。
所谓应变效应是指金属导体(电阻丝)的电阻值随变形(伸长或缩短)而发生变更的一种物理现象。
电阻应变片结构图(4-2)如下:图4-2 电阻应变片结构图称量斗的重力作用在传感器上,传感器弹性体受力变形,内部贴片电阻发生变更,输出电压信号,该电压信号和所受力的大小成正比,该信号较小,大约在0~30mV以下。
智能重量变送器在显示重量的同时,再将小的mV信号放大并转化为4~20mA标准信号,供限制系统应用。
5 施工工艺流程及操作要点5.1施工工艺流程称重传感器安装位置标高确定临时支撑制作安装称重传感器及附件安装电气回路接线检查料仓称重传感器系统模拟调试系统的实物标定资料整理5.2施工操作要点5.2.1料仓称重传感器底座标高确定在料仓基础安装完成后,料仓没有就位前(假如料仓就位后四点标高测量就会有难度),首先将须要安装称重传感器4点位置标高,确定是否在一个水平面上。
位移传感器安装使用说明及注意事项
位移传感器安装使用说明及注意事项位移传感器是一种用于测量物体位置变化的装置,广泛应用于机械设备、自动化系统和工程测量等领域。
在安装和使用位移传感器时,有一些重要的注意事项需要遵守,以确保精确的测量和设备的正常运行。
下面是位移传感器的安装使用说明及注意事项:1.安装位置的选择:-与要测量的物体位置一致,以确保测得准确的位移值;-避免外部干扰,如振动、冲击等;-不受高温、低温、湿度等环境因素的影响;-方便安装和维护。
2.安装步骤:-清洁安装位置:安装位置应清洁无尘,避免灰尘和杂物进入传感器。
-固定传感器:使用合适的固定方式将传感器牢固地固定在安装位置上,避免松动或移位。
-连接电缆:将传感器的接线端子与测量系统的接口连接,确保接触良好。
-调整传感器:根据实际需要,调整传感器的工作范围和增益,使其适应要测量的位移范围。
3.注意事项:-避免过量应力:在安装传感器时,避免施加过大的力量,以免损坏传感器或测量物体。
-防止振动和冲击:位移传感器对振动和冲击非常敏感,因此应注意避免安装在振动和冲击较大的位置上。
-避免过温和低温:传感器通常有工作温度范围限制,应尽量避免超出该范围的温度环境。
-防护措施:按照传感器的防护等级要求,采取相应的防护措施,如防尘、防水等。
-定期校准:位移传感器在使用一段时间后可能出现漂移或误差,建议定期对传感器进行校准,以保证测量精度。
4.维护保养:-定期清洁:定期清洁传感器的表面和接线端子,避免灰尘、油污等物质积聚。
-固定检查:定期检查传感器的固定方式,确保其稳固可靠,并根据需要进行调整。
-良好保护:避免传感器受到机械撞击、弯曲、拉伸等损坏,减少意外事故的发生。
总之,位移传感器的安装和使用需要仔细操作,并注意以上的注意事项,以确保传感器正常运行和精确测量物体的位移变化。
在实际应用过程中,还应根据具体设备和使用要求,遵循制造商提供的安装和使用说明。
电气自动化仪表工程量计算规则
第八章自动化控制仪表安装工程总则1、自动化装置及仪表安装调试,包括温度、压力、流量、差压、物位、显示仪表、单元组合仪表、液动单元仪表、组合仪表、调节仪表、执行机构、工业计算机和外围外部设备等,均以“台”或“套”为计量单位。
2、仪表盘、箱、柜安装以“个”、“台”或“套”为计量单位。
3、电缆、补偿导线及配管敷设,按图示长度计算,以延长米计算。
4、仪表管路有介质管、气信号管、供气管、伴热管、管缆等,应区别不同用途和安装方式,按图示长度计算,以延长米计算。
5、仪表、阀门安装及配件、附件制作、安装,以“个”为计量单位。
第一节过程检测与控制装置及仪表安装第1.1条检测仪表及控制仪表安装和单体调试包括温度、压力、流量、差压、物位、显示仪表、组合仪表、调节仪表、执行仪表,均以“台(块)”为计量单位,放大器、过滤器等与仪表成套的元件、部件或是仪表的一部分,其工程量不得分开计算。
第1.2条仪表在工业设备、管道上的安装孔和一次部件安装,按预留好和安装好考虑,并已合格,已包括部件提供、配合开孔和配合安装的工作内容,不得另行计算。
第1.3条电动或气动调节阀按成套考虑,包括执行机构与阀、手轮或所带附件成套,不能分开计算工程量。
但是,与之配套的阀门定位器、电磁阀要单列。
执行机构安装调试不包括风门、挡板或阀。
执行机构或调节阀还应另外配置附件,组成不同的控制方式,附件选择按本指南所列项目。
第1.4条蝶阀、多通电动阀、多通电磁阀、开关阀、O型切断阀、偏心旋转阀、隔膜阀等在工业管道上已安装好的调节阀门,包括现场调试、检查、接线、接管和接地,不得另外计算运输、安装、本体试验工程量。
第1.5条管道上安装节流装置,只计算一次安装工程量并包括一次法兰垫的制作安装。
第1.6条工业管道上安装流量计、调节阀、电磁阀、节流装置等由自控仪表专业配合管道专业安装,其领运、清洗、保管的工作已包括在自控仪表的相应项目内。
不在工业管道或设备上的仪表系统用法兰焊接和电磁阀安装,属仪表安装范围。
22502 仪表设备安装施工工艺标准
仪表设备安装施工工艺标准QB-CNCECJ22502-20061适用范围本施工工艺标准适用于工业和民用自动化仪表工程仪表设备安装。
2施工准备2.1技术准备2.1.1施工技术资料2.1.1.1仪表设计施工图及其它设计文件。
2.1.1.2仪表设备制造厂提供的技术文件。
2.1.2现行施工标准规范•GB50093《自动化仪表施工及验收规范》•GBJ131《自动化仪表质量检验评定标准》2.1.3施工方案自动化仪表工程仪表设备安装方案2.2作业人员表2.2主要作业人员2.3设备、材料的验收及保管2.3.1设备的验收、保管2.3.1.1设备的验收⑴设备的验收应有施工单位、承包单位、建设单位共同在场进行,做好详细记录,必要时供货厂家也应参加。
⑵开箱前仪表设备的包装及密封良好。
⑶根据设计文件、装箱单核实仪表设备的规格、型号、材质、测量范围、附加功能机构以及电源额定值、数量等。
⑷仪表设备的铭牌标志、附件、备件齐全。
⑸仪表设备必须有制造厂的质量合格证明书,其质量不得低于国家现行标准的规定。
⑹检查仪表设备的外观应无损伤变形,技术资料齐全。
⑺当发现仪表设备的型号、规格与设计要求不符合时,应由建设单位查明原因处理,如代用应由设计单位确认并出具设计变更后使用。
⑻仪表设备经过单体试验合格,并应做合格标识。
⑼仪表设备经过单体试验不合格的,应做不合格标识,并隔离存放,并做退库处理。
2.3.1.2设备的保管⑴仪表设备验收合格后,应尽量恢复其原来的包装方式并按其要求的保管条件分区、分类保管,对于贵重、易损、较小的设备应放置在仓库货柜内妥善保管。
⑵仪表设备在安装前的保管期限,不应超过一年,当超过保管期限时,应符合设备保管的专门规定。
2.3.2材料的验收、保管2.3.2.1材料的验收⑴安装材料必须有制造厂的质量合格证。
⑵安装材料的材质、规格、型号应符合设计要求,不合格者不得使用。
⑶对安装材料的外观检查,要求其表面无裂纹、缩孔、无锈蚀,表面光洁。
ZH07系列传感器说明书
1
转矩转速测量仪
目
录
开箱检查...............................................3 命名规则...............................................3 转矩测量基本原理...............................................3 转速测量基本原理 .............................................3 技术参数 .......................................................4 07 型传感器的安装 .........................................5
安装方法 1. 测量传感器的轴径和中心高,待装。 2. 使用两组联轴器,将传感器安装在动力设备与负载之间。 3. 分别调整动力设备、负载、传感器的中心高和同轴度,要求小于 0.05mm,然后将其固定,并紧固可靠,不允许有松动,使用小量程
转矩转速测量仪
或高转速传感器时,更要严格保证连接的中心高和同轴度。否则可 能造成测量误差及传感器的损坏。 4. 连接时可选用刚性或弹性联轴器,在震动较大或同轴度无法保证安
正向
转矩测量计算式
N
Mp=N (f-f0) / (fp-f0)
fr
0
f0 fp
Mr=N (f0-f) / (f0-fr)
-N
负向
Mp:正向转矩 N:转矩满量程 fP:正向满量程输出频率值(kHz) f:实测转矩输出频率值(kHz)
Mr:反向转矩 f0:转矩零点输出频率值(kHz) fr:反向满量程输出频率值(kHz)
GB50093-2002《自动化仪表工程施工及验收规范》
第3页
筑龙网
前言
本规范是根据建设部建标[1997]108 号文《关于印发一九九七年工程建设国家标准制 订、修订计划的通知》的要求,由原化工部为主编部门,会同冶金、机械、中石化部门 的所属单位,对原国家标准《工业自动化仪表工程施工及验收规范》GBJ 93—86 进行修 订而成。本规范包括总则、术语、施工准备、取源部件的安装、仪表设备的安装、仪表 线路的安装、仪表管道的安装、脱脂、电气防爆和接地、防护、仪表试验以及工程验收 等十二章。
中国化学工程第九建设公司 南阳防爆电气研究所 主要起草人:张同兴 毛仲德 颜祖清 闫长森 高秋克 侯志文 张刚
第5页
筑龙网
目录
1 总 则 .......................................................... 9 2 术 语 .......................................................... 10 3 施工准备 ......................................................... 14
3.1 施工技术准备 .................................................. 14 3.2 仪表设备及材料的检验和保管 .................................... 14 4 取源部件的安装 ................................................... 15 4.1 一般规定 ...................................................... 15 4.2 温度取源部件 .................................................. 15 4.3 压力取源部件 .................................................. 15 4.4 流量取源部件 .................................................. 16 4.5 物位取源部件 .................................................. 17 4.6 分析取源部件 .................................................. 18 5 仪表设备的安装 ................................................... 19 5.1 一般规定 ...................................................... 19 5.2 仪表盘、柜、箱 ................................................ 20 5.3 温度检测仪表 .................................................. 21 5.4 压力检测仪表 .................................................. 21 5.5 流量检测仪表 .................................................. 22 5.6 物位检测仪表 .................................................. 23 5.7 机械量检测仪表 ................................................ 24 5.8 成分分析和物性检测仪表 ........................................ 24 5.9 其他检测仪表 .................................................. 25 5.10 执行器 ....................................................... 25 5.11 控制仪表和综合控制系统 ....................................... 26 5.12 仪表电源设备 ................................................. 26 6 仪表线路的安装 ................................................... 28 6.1 一般规定 ...................................................... 28
如何安装传感器和安装夹具 传感器是如何工作的
如何安装传感器和安装夹具传感器是如何工作的表面(应变)计适用于长期布设在水工结构物或其它结构物的表面,测量结构物表面的应变量,并可同步测量布设点的温度。
振弦式表面(应变)计弹性模量小,与被测结构物的随动性好,测量中不会干扰原应力场,并可回收重复使用。
安装夹具安装用于长期观测的表面应变计,应先将配好对的夹具安装试棒,安装时两夹具的底面应在同一平面上,两夹具紧固螺栓中心孔距应为100mm(仪器标距)。
利用装好试棒的夹具上的4个孔(夹具下附带的安装板),在仪器固定位置(观测点)画点,在被测结构物画点的部位打孔,安装膨胀螺栓,然后将装有试棒的夹具组固定在被测结构物上,既完成仪器夹具的安装。
安装用于临时测量的表面应变计,一般是将夹具用胶粘贴在被测结构物上。
先将被测结构物需要安装夹具的部位整平打毛,将装有试棒的夹具底部的中心(在同一平面上)涂上AB胶(快干环氧树脂胶),沿夹具四周涂上502快干胶,随即粘贴在被测结构物整平打毛部位上,压紧2分钟左右即可松手,10分钟左右即可粘贴坚固。
安装传感器夹具固定后,轻轻拆下安装试棒,将表面应变计从夹具的一端放入,直到表面应变计各端面与夹具外边沿平齐为止。
表面应变计安装时应依据设计要求调整测量范围(调整初始值),方法是:在各应变计的前端座上有一个螺纹孔,可用专用拉杆进行拉、压调整。
调整时先将有电缆一端的夹紧螺钉拧紧,连接读数仪监测仪器,利用调整拉杆进行拉或压调整,调整合适后将夹具另一端的拧紧螺钉拧紧,并卸下调整拉杆。
