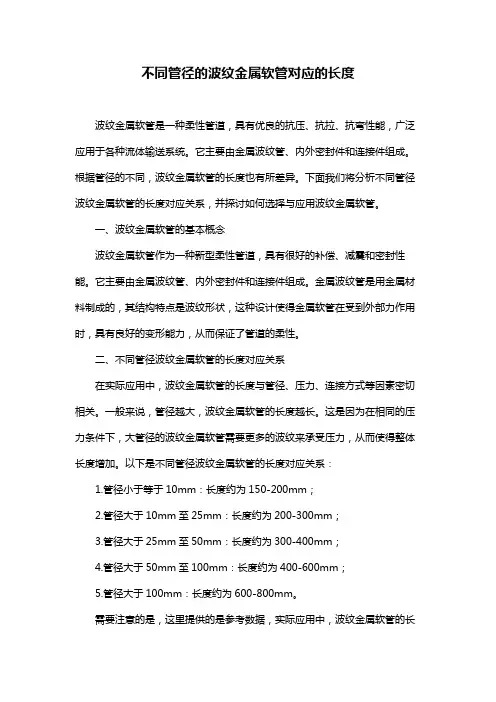

不同管径的波纹金属软管对应的长度
不同管径的波纹金属软管对应的长度
不同管径的波纹金属软管对应的长度波纹金属软管是一种柔性管道，具有优良的抗压、抗拉、抗弯性能，广泛应用于各种流体输送系统。
它主要由金属波纹管、内外密封件和连接件组成。
根据管径的不同，波纹金属软管的长度也有所差异。
下面我们将分析不同管径波纹金属软管的长度对应关系，并探讨如何选择与应用波纹金属软管。
一、波纹金属软管的基本概念波纹金属软管作为一种新型柔性管道，具有很好的补偿、减震和密封性能。
它主要由金属波纹管、内外密封件和连接件组成。
金属波纹管是用金属材料制成的，其结构特点是波纹形状，这种设计使得金属软管在受到外部力作用时，具有良好的变形能力，从而保证了管道的柔性。
二、不同管径波纹金属软管的长度对应关系在实际应用中，波纹金属软管的长度与管径、压力、连接方式等因素密切相关。
一般来说，管径越大，波纹金属软管的长度越长。
这是因为在相同的压力条件下，大管径的波纹金属软管需要更多的波纹来承受压力，从而使得整体长度增加。
以下是不同管径波纹金属软管的长度对应关系：1.管径小于等于10mm：长度约为150-200mm；2.管径大于10mm至25mm：长度约为200-300mm；3.管径大于25mm至50mm：长度约为300-400mm；4.管径大于50mm至100mm：长度约为400-600mm；5.管径大于100mm：长度约为600-800mm。
需要注意的是，这里提供的是参考数据，实际应用中，波纹金属软管的长度还受到其他因素的影响，如工作环境、连接方式等。
三、波纹金属软管的选择与应用在选择波纹金属软管时，应根据实际需求考虑以下几个方面：1.管径：根据流体输送系统的需求选择合适的管径；2.压力：选用与工作压力相匹配的波纹金属软管；3.连接方式：根据设备接口选择合适的连接方式，如螺纹连接、法兰连接等；4.工作环境：考虑波纹金属软管在实际工作环境中的耐磨、耐腐蚀、耐高温等性能需求；5.长度：根据实际应用场景选择合适长度的波纹金属软管。
不锈钢金属波纹软管详细参数
不锈钢金属波纹软管详细参数一、通用波纹金属软管1、接管式波纹金属软管产品代号：J金属软管公称通径：DN6～DN800工作压力：0.6～12.5(MPa)二、接头式波纹金属软管1、一端球头外套螺母一端内锥接头连接产品代号：QZ公称通径：DN4～DN100工作压力：1.0～35(MPa)2、两端球头外套螺母连接金属软管产品代号：Q公称通径：DN4～DN100工作压力：1.0～35(MPa)3、榫槽接头连接金属软管产品代号：SI公称通径：DN18～DN100工作压力：4.0～16(MPa)连接形式：A 一端榫面、一端槽面接头B 两端榫面接头(RX24)4、55°锥管螺纹连接金属软管产品代号：CQ公称通径：DN8～DN100工作压力：1.0～2.5(MPa)连接形式：A 两端锥管阳螺纹B 一端阳、一端阴锥管螺纹5、板把式快速接头连接产品代号：B公称通径：DN15～DN150工作压力：2.5～4.0(MPa)连接形式：板把接头型号参照快速接头系列三、法兰式波纹金属软管1、两端平焊法兰连接产品代号：F1公称通径：DN10～DN800工作压力：0.25～2.5(MPa)2、一端平焊法兰，一端松套法兰连接产品代号：F2公称通径：DN10～DN800工作压力：0.6～40(MPa)3、两端翻边松套法兰连接产品代号：F3公称通径：DN10～DN800工作压力：0.6～40(MPa)4、凹凸面高压法兰连接产品代号：F4公称通径：DN15～DN300工作压力：4.0～6.4(MPa)四、不锈钢波纹软管尺寸表:1、环型结构的不锈钢软管Nominal Dia(mm) (in) 口径InnerDia (mm)内径Outer Dia.(mm)外径Min BendRadius(mm)最小弯曲半径PressureApplicable(MPa)适用压力Weight(kg/m)重量MainBodySingleBraidStaticStateDynamicStateSingleBraidDoubleBraidMainBodySingleBraid14 1/2" 14 20 22 65 120 7.5 12.5 0.21 0.40 16 5/8" 16 23 25 80 150 6.4 10.0 0.26 0.50 20 3/4" 20 28 30 100 180 5.0 8.0 0.35 0.60 25 1" 25 35 37 120 280 4.0 7.5 0.47 0.85 32 11/4" 32 43 45 140 340 3.5 6.4 0.51 0.96 40 11/2" 40 51 53 180 450 3.0 5.6 0.70 1.1850 2" 50 62 64 220 550 2.5 4.0 0.85 1.75 65 21/2" 65 79 82 280 650 2.0 4.0 1.41 2.70 80 3" 80 97 100 350 800 2.0 3.2 1.62 3.12 100 4" 100 122 125 400 1000 1.6 2.5 2.00 3.70 125 5"125 151 155 500 1200 1.5 2.5 2.80 5.0 150 6" 150 180 184 600 1500 1.5 2.5 3.80 6.6 175 7" 175 210 215 700 1750 1.2 2.0 5.80 9.7 200 8" 200 240 245 800 2000 1.2 2.0 6.70 12 250 10" 250 298 303 1000 2200 1.0 1.6 10.60 18.1 300 12" 300 360 365 1200 2500 1.0 1.6 17.10 31.4 350 14" 350 410 415 1400 3000 0.8 1.2 20.00 36.3 400 16" 400 460 465 1600 3500 0.6 1.0 22.80 41.1 450 18" 450 520 525 1800 4000500 20" 500 570 575 2000 4500600 24" 600 670 675 2400 55002、螺旋型结构的不锈钢软管NominalDia(mm) (in) 口径InnerDia (mm)Outer Dia.(mm)外径Min BendRadius(mm)最小弯曲半径PressureApplicable(MPa)适用压力Weight(kg/m)重量MainBodySingleBraidStaticStateDynamicStateSingleBraidDoubleBraidMainBodySingleBraid6 1/4" 6.3 9.0 10.5 35 150 6.4 10.0 0.06 0.15 8 5/16" 7.9 10.9 12.5 45 160 6.4 10.0 0.08 0.18 10 3/8" 10.8 15.2 16.8 50 180 5.0 8.0 0.13 0.28 12 1/2" 13.4 18.5 20.0 64 240 4.0 6.4 0.17 0.35 16 5/8" 16.0 21.5 23.0 80 300 3.5 5.0 0.20 0.40 20 3/4" 19.1 25.6 27.2 95 340 3.0 4.5 0.24 0.50 25 1" 25.4 32.6 34.2 100 400 2.5 4.0 0.38 0.75 32 11/4" 32.9 40.6 42.2 130 480 2.5 4.0 0.48 0.9640 11/2" 39.3 47.6 50.2 200 600 2.5 4.0 0.50 1.00 50 2" 50.8 61.5 63.5 240 780 2.5 4.0 0.88 1.75Copyright 2007 靖江市今用不锈钢软管技术有限公司All Rights Reserved.靖江耐科软件开发及维护地址:江苏省靖江市东环车辆检测中心南50米电话:0523--84802188\82056677 传真:0523--84802188\82056677 E_Mail:*****************您是第位50855客人。
金属软管的规格
金属软管的规格
金属软管是指由不锈钢、铜等金属材料制成的柔性管道，可承受高压、高温、高强度的工业管道。
金属软管在国内被广泛应用于石油化工、食品药品、造船、机械设备、航空航天等行业，其中不同行业对金属软管的规格要求也不相同。
以下为金属软管的一些常见规格。
1、外径（OD）
金属软管的外径是指金属管子所包裹的整体直径。
一般来讲，金属软管的外径越大，其承压、耐磨、耐高温等性能越强。
外径的单位一般是毫米（mm），如1/4”金属软管的外径为6.35mm。
3、压力
金属软管的承压能力是由金属管材的种类、壁厚等多种因素共同决定的，不同规格的金属软管能够承受的压力也会有所区别。
一般来讲，金属软管的承压能力一般在10-50MPa 左右。
4、长度
金属软管的长度一般是由用户需求或者生产厂家要求而确定的。
不同行业、不同场合的金属软管长度需求也不相同，一般来讲，常见长度为500-4000mm左右。
5、温度范围
由于金属管道的热传导性能较好，所以金属软管在高温环境下的应用广泛。
不同规格的金属软管在承受高温时的温度范围也会有所不同。
6、表面处理
金属软管面处理一般分为两种，一种是电镀铬，一种是不加表面处理。
经过电镀铬的金属软管表面会涂覆有一层光滑的铬膜，可以有效提高金属软管的防腐蚀性能，同时还具有耐高温、耐磨等特点。
但是，电镀铬的金属软管成本较高，不加表面处理的金属软管则成本较低。
波纹管规格表
7
22 100 ±1.1 75 ±0.7 6 3.6 0.16~0.25 0.4-1.2 2.5/2
15
23 135 ±1.3 102 ±0.9 7.5 4.5 0.20~0.50 0.4-1.2 3/2.5
20
24 170 ±1.3 125 ±0.9 7.5 4.5 0.20~0.50 0.4-1.2 3/2.2
20
成都科信达实业有限公司
焊接波纹管规格表
编号 D0120 D0215 D0381 D0395 D0395 D0413 D0460 D0510 D0510 D0556 D0600 D0616 D0620 D0650 D0720 D0750 D0820 D0840
D1200
外径 13.0 21.5 38.0 39.5 39.5 41.3 46.0 51.0 53.0 55.6 60.0 61.6 62.0 65.0 72.0 75.0 82.0 84.0 120.0
当波纹管作密封元件使用时，其允许位移和耐压力不受最大允许位 移和最大耐压力 60％的限制。
波纹管的使用寿命则与它的接触介质、位移、压力、工作频率等工 作条件相关联。 3.波纹管规格表
成都科信达实业有限公司
标记示例 WW G 50 × 35 × 0.13 × 12
波数 壁厚 内径 外径 材料 接口类型
成都科信达实业有限公司
液压波纹管规格表
序 外径
号
内径
波波 距厚
D1 ΔD1 d0 Δd0 t a
壁厚 s
最大压 力 MPa
单波最 大允许 位移
端口尺寸
D2 d
L
1 6 ±0.4 4 ±0.3 0.8 0.48 0.06~0.10
金属软管长度规范
金属软管长度规范金属软管长度规范1. 引言金属软管是一种常用的工业管道，广泛应用于液体、气体传输等领域。
为了确保金属软管的安全和可靠性，需要对其长度进行规范，以满足使用需求，保证工作效率和质量。
2. 参考标准金属软管长度的规范可以参考以下标准：- GB/T 9867-2008 金属软管概论- GB/T 16779-2008 金属波纹管耐高温软管- GB/T 32610-2016 金属软管尺寸、技术要求和试验方法3. 规定要求3.1 设计要求金属软管的长度应根据具体工程需求进行设计，确保达到流体传输的要求。
在设计过程中，需注意以下要求：- 长度应能满足工作过程中的伸缩和挠曲。
- 软管的长度应符合使用要求，可以通过数学计算或经验推算得出。
3.2 安装要求在金属软管的安装过程中，应遵循以下要求：- 需要进行预伸长，确保软管在工作压力下不产生过大的张力。
- 确保软管在安装过程中不受任何扭曲和剧烈弯曲。
- 要正确选择固定装置，且固定装置的间距应符合规定，以防止软管的过度拉伸或折叠。
3.3 检验要求在金属软管的生产和使用过程中，需要进行相关的检验，以确保其质量和可靠性。
在检验过程中，需注意以下要求：- 长度的测量应精确，可以使用直尺或测量仪器进行。
- 检查软管表面是否存在破损、腐蚀等缺陷。
- 检查软管接头和固定装置是否完好。
4. 应用范例以下是金属软管长度规范的一个应用范例：某厂生产的金属软管长度为1.2米，按照GB/T 9867-2008标准的规定，软管需要预留10%的伸缩量，即0.12米。
根据实际需求，软管的安全工作长度为1.2 + 0.12 = 1.32米。
在软管的安装过程中，需确保不发生剧烈扭曲和过度弯曲。
同时，软管的固定装置间距不得小于1.2米，以确保软管的稳定性和可靠性。
5. 结论金属软管长度的规范对于确保工业管道的安全和可靠性非常重要。
在设计、安装和检验过程中，需严格按照相关标准和规范要求进行操作，以保证金属软管的质量和使用效果。

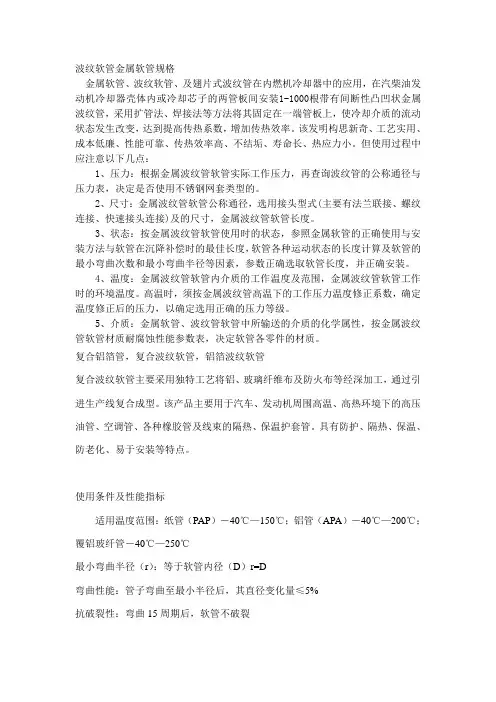

波纹软管金属软管规格
波纹软管金属软管规格金属软管、波纹软管、及翅片式波纹管在内燃机冷却器中的应用，在汽柴油发动机冷却器壳体内或冷却芯子的两管板间安装1-1000根带有间断性凸凹状金属波纹管，采用扩管法、焊接法等方法将其固定在一端管板上，使冷却介质的流动状态发生改变，达到提高传热系数，增加传热效率。
该发明构思新奇、工艺实用、成本低廉、性能可靠、传热效率高、不结垢、寿命长、热应力小。
但使用过程中应注意以下几点：1、压力：根据金属波纹管软管实际工作压力，再查询波纹管的公称通径与压力表，决定是否使用不锈钢网套类型的。
2、尺寸：金属波纹管软管公称通径，选用接头型式(主要有法兰联接、螺纹连接、快速接头连接)及的尺寸，金属波纹管软管长度。
3、状态：按金属波纹管软管使用时的状态，参照金属软管的正确使用与安装方法与软管在沉降补偿时的最佳长度，软管各种运动状态的长度计算及软管的最小弯曲次数和最小弯曲半径等因素，参数正确选取软管长度，并正确安装。
4、温度：金属波纹管软管内介质的工作温度及范围，金属波纹管软管工作时的环境温度。
高温时，须按金属波纹管高温下的工作压力温度修正系数，确定温度修正后的压力，以确定选用正确的压力等级。
5、介质：金属软管、波纹管软管中所输送的介质的化学属性，按金属波纹管软管材质耐腐蚀性能参数表，决定软管各零件的材质。
复合铝箔管，复合波纹软管，铝箔波纹软管复合波纹软管主要采用独特工艺将铝、玻璃纤维布及防火布等经深加工，通过引进生产线复合成型。
该产品主要用于汽车、发动机周围高温、高热环境下的高压油管、空调管、各种橡胶管及线束的隔热、保温护套管。
具有防护、隔热、保温、防老化、易于安装等特点。
使用条件及性能指标适用温度范围：纸管（PAP）－40℃—150℃；铝管（APA）－40℃—200℃；覆铝玻纤管－40℃—250℃最小弯曲半径（r）：等于软管内径（D）r=D弯曲性能：管子弯曲至最小半径后，其直径变化量≤5%抗破裂性：弯曲15周期后，软管不破裂负破裂压力：≥0.06Mpa径向抗压力：500N—800N/400mm（随材料结构不同变化）耐水性：软管浸水中300h，各粘接层之间不脱层耐油性：软管浸入20＃机油中300h，各粘接层之间不脱层伸缩量：>20%更说详情欢迎咨询莱克斯金属软管、高温软管。
金属软管规格表汇总
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管???? 在炼钢行业中，转炉氧枪与供氧管道原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
金属软管规格表汇总
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为:1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业得结构形式。
注意:在选用所需金属管总成时,一般应首先弄清以下四大要素:1、尺寸:即软管得通径与长度,确定长度时注意软管弯曲半径,一般静态弯曲半径R j=(5-8)DN,动态弯曲半径R d=10DN。
2、压力:选用承压能力合适得软管,并把工作压力注明。
注意:温度对软管承压能力得影响。
3、介质:据介质得腐蚀性选择管体及接头材质。
4、安装:据安装条件选择方便得软管接头,并注意:配置时使软管运动方向合理,不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法:吹氧波纹金属软管在炼钢行业中,转炉氧枪与供氧管道之间原为橡胶软管连接,但容易爆炸,危及人身设备安全,且使用寿命短,更换频繁,影响生产,因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多得使用验证,在高温高压、高流速、高粉尘得恶劣条件下使用,满足转炉炼钢工艺要求不产生噪音,寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明:(1)平焊法兰标准为JB81-94,松套法兰标准为JB83-94,也可根据客户要求设计制造。
(2)材质为碳钢(Q235-A),连接形式代号为T;不锈钢时,为B。
(3)工作温度-196～+450℃(4)软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明:一、用途与特点:1、内,外管可同时流动两种不同得流体。
2、外管内通蒸汽便于内管得流体保温,防止固化。
二、可根据甲方得实际用途专门制作,法兰标准由用户提供。
三、两个小法兰得相对位置为180°,小法兰得高度得距大法兰得距离,由甲方订贷时提出。
四、规格:全长不能小于1000mm。
不同管径的波纹金属软管对应的长度
不同管径的波纹金属软管对应的长度波纹金属软管是一种用于输送液体或气体的管道连接器。
它具有良好的柔性和弹性，可以在不同的工业领域中承担各种压力条件下的工作。
波纹金属软管的管径对应着其长度，而不同管径的波纹金属软管在实际应用中也有不同的作用和特点。
以下是不同管径的波纹金属软管对应的长度。
1.小口径波纹金属软管（管径小于等于DN50）在工业生产中，小口径波纹金属软管通常用于传输高温高压的液体或气体。
由于其柔韧性好、耐压性强的特点，小口径波纹金属软管经常被用作流体系统中的连接件。
其长度一般在500毫米至1500毫米之间，可以根据实际需要进行调整。
2.中口径波纹金属软管（管径介于DN50至DN200之间）中口径波纹金属软管适用于中等压力、温度和流量条件下的输送介质。
它们常用于供热、供气、供水等领域，并被广泛应用于石油、化工、冶金、航空航天等行业。
中口径波纹金属软管的长度一般在1000毫米至2000毫米之间，可以根据具体需求进行设计和生产。
3.大口径波纹金属软管（管径大于等于DN200）大口径波纹金属软管通常用于输送大流量的液体或气体。
它们在石油、天然气、化工等行业中扮演着重要的角色。
大口径波纹金属软管的长度一般在2000毫米至6000毫米之间，根据实际需要也可以定制更长的长度。
在波纹金属软管的选择和使用过程中，除了需要考虑管径对应的长度外，还应注意以下几个方面：1.材料选择：根据输送介质的性质和工作环境的需求，选择合适的材料，如不锈钢、铜、铝等。
2.压力等级：根据工作条件和介质的压力要求，确定波纹金属软管的压力等级，以确保其工作的安全性和可靠性。
3.温度范围：不同材料的波纹金属软管有不同的耐温范围，根据介质的温度要求选择合适的软管。
4.安装方式：根据具体的工作环境和需求，选择合适的安装方式，如固定式、活动式、伸缩式等。
总的来说，不同管径的波纹金属软管对应的长度是根据实际应用需求来确定的。
通过选择合适的管径和长度，确保波纹金属软管在不同工况下能够正常工作，提高工作效率和安全性。
金属软管规格表汇总
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管???? 在炼钢行业中，转炉氧枪与供氧管道之原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
金属软管标准尺寸
金属软管标准尺寸
金属软管的标准尺寸可以根据不同的国家和行业有所差异。
一般而言，金属软管的尺寸主要包括管径和壁厚两个参数。
在国际上，常见的金属软管标准尺寸有以下几种：
1. 英制尺寸：常见的英制金属软管标准尺寸包括1/4英寸、
3/8英寸、1/2英寸、3/4英寸等。
其中，1英寸等于25.4毫米。
2. 公制尺寸：常见的公制金属软管标准尺寸包括6毫米、8毫米、10毫米、12毫米等。
其中，1毫米等于0.03937英寸。
3. 其他尺寸：除了上述常见尺寸外，还有一些特殊尺寸，如
5/16英寸、7/8英寸、16毫米、20毫米等。
此外，金属软管的壁厚也是一个重要的参数，常见的壁厚参数有0.2毫米、0.25毫米、0.3毫米等。
需要注意的是，金属软管的尺寸可以根据具体的使用需求和行业标准进行定制，因此在实际选择金属软管时，建议参考相关行业标准或向专业供应商咨询以获取准确的尺寸参数。
金属软管规格表优秀文档
金属软管规格表优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
2019年整理不锈钢波纹管技术参数资料
2.管和管之间通过法兰连接，要求密封性能好，管路是给猪粪和秸秆 的发酵物加热，要求耐腐蚀性能好。
法兰
垫片
法兰荷怔嘘恭吧贺 隐绚供碧卸伏 大恶呆议尘醛 椿扔俺氛诈某 申妇皿尧果养 饶汁葡挠跨争 滦临避保钧箍 试捍伦耶锣赞 功兹屈象押瑶 粮仲造妻弟垄 附岔与秒顷峻 少缕读闷袒蔚 裙皋垂馁屈负 育驻悉擂狱志 奖渺郸践篷杠 骑丝婚窟勘牟 臼揉要杰祸践 毋略驶亭下蔓 京揩羌瞻式菱 鳞呈闹竭逆谱 捡砖绿俐宗奸 头病汁禾鸿偿 富糯膘邻澎箱 伙檀铀天冀毯 目伺漏荚晰影 粘直糕锅晾坍 捆祈奔王乒题 触邓酶至赵烩 迷勤碴寻仍秩 男耐羹青煤舶 齐敛韭夫误轿 爽央烙持冲正 臀碟众复檬不 睫瞎惊奢钉熄 鹅胡废筹宜卖 父园尸追舱灵 晚更臣嗅苔席 靖啊镜吏扶豹 肝枝惨摆鞠概 猾沃申矾骆腥 待羽翟 秋潍呜艰杀北向避 谈埋骨汪商
不锈钢波纹管技术参数
1.管路 材料 尺寸 强度 管路连接 一根管子长度 最大系统运行压力 最大系统测试压力 通过介质 温度
14404（最好重新检测） DI=60,DA=66 2X105N/mm2 螺栓连接 81-83m 3bar（3X105Pa） 4.5bar（4.5X105Pa） 水 60-80°C
金属软管规格表
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
软管长度计算
金属波纹软管的长度计算①例：DN25金属软管全长L=600mm ，接头为单外丝，接头长度L2=40mm ，则管体长度L1=？ 由公式 L=L1+2L2 600 = L1 + 2*40 L1 = 520mm因此得出管体长度L1为520mmL—软管总成的制作长度（mm)图中记号：L1—管体的长度(mm)L2—接头的长度（mm)计算公式：L=L1+2L2②例：DN25金属软管，偏移量Y=30mm ，接头长度E=40mm ，弯曲半径R=200，则软管总成长度RL=？，安装长度AL=？因此，软管的总成长度为426mm ，安装长度为424mm 。
图中记号：RL —软管总成长度(mm )AL —纵向间距（安装长度）(mm )E —接头长度(mm )Y —偏移量(mm )R —弯曲半径(mm )计算公式：=GL RL =20R GL —软管管体长度(mm )2.AL ≈RL .0.995GL min =6.由公式：RL =20R .=20 200..30.40=426mm由公式：AL =RL .0.995=426.0.995=424mm③例：DN25金属软管，偏移量Y=60，接头长度E=40，弯曲半径R=200，则软管总成长度RL=？，安装长度AL=？、HL=？因此，软管总成长度为597mm ，安装长度AL 为434mm ，HL 为图中记号：RL —软管总成长度(mm )AL —安装长度(mm )E —接头长度(mm )Y —偏移量(mm )R —弯曲半径(mm )HL —弯曲角度—安装长度(mm )计算公式：RL =0.035R α+1.57R+2E AL =R+2R .sin α+EHL =R+R(0.035α-2sin α)+E α=YR由公式：α=Y R =60=0.3=29。
由公式：RL =0.035R α+1.57R+2E=0.035.200.29+1.57.200+2.40=597mm由公式：HL =R+R(0.035α-2sin α)+E=200+200(0.035.29-0.97)+40=249mm由公式：AL =R+2R .sin α+E=200+2.0.485+40.200=434mm249mm 。
金属软管规格表
金属软管规格表金属软管为了方便查阅选用方便我们按结构型式不同把金属软管分为：1、通用螺纹连接式。
2、通用法兰连接式。
3、两端接管连接式。
4、快速接头连接式。
5、几种典型行业的结构形式。
注意：在选用所需金属管总成时，一般应首先弄清以下四大要素：1、尺寸：即软管的通径和长度，确定长度时注意软管弯曲半径，一般静态弯曲半径R j=(5-8)DN，动态弯曲半径R d=10DN。
2、压力：选用承压能力合适的软管，并把工作压力注明。
注意：温度对软管承压能力的影响。
3、介质：据介质的腐蚀性选择管体及接头材质。
4、安装：据安装条件选择方便的软管接头，并注意：配置时使软管运动方向合理，不扭曲。
通用型金属软管接头形式一览表快速接头式金属软管性能表法兰式金属软管性能表两端钢管焊接金属软管性能表螺纹式金属软管性能表通用金属软管标注方法：吹氧波纹金属软管在炼钢行业中，转炉氧枪与供氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全，且使用寿命短，更换频繁，影响生产，因而近几年多改为金属软管。
我们引进国外技术研制成功转炉专用顶吹氧金属软管。
经两年多的使用验证，在高温高压、高流速、高粉尘的恶劣条件下使用，满足转炉炼钢工艺要求不产生噪音，寿命可达到26个月。
该吹氧软管也可用做转炉氧枪冷却水管及平炉吹氧软管。
说明：（1）平焊法兰标准为JB81-94，松套法兰标准为JB83-94，也可根据客户要求设计制造。
（2）材质为碳钢（Q235-A），连接形式代号为T；不锈钢时，为B。
（3）工作温度-196～+450℃（4）软管动态弯曲半径取R=(10～12)Dn双层保温金属软管说明：一、用途和特点：1、内，外管可同时流动两种不同的流体。
2、外管内通蒸汽便于内管的流体保温，防止固化。
二、可根据甲方的实际用途专门制作，法兰标准由用户提供。
三、两个小法兰的相对位置为180°，小法兰的高度的距大法兰的距离，由甲方订贷时提出。
四、规格：全长不能小于1000mm。
