储罐工程交工技术文件宣贯XXXX123终稿

储罐工程

一、新建储罐工程 (179)

二、储罐大修理工程 (219)

三、储罐防腐工程 (241)

主讲：武小维

二0一0年一月

第一部分：编制依据

1、《SH3503-2007》石油化工工程建设交工技术文件规定

2、《SY4200-2007》石油天然气建设工程施工质量验收规X-通则

3、《GB50128-2005》立式圆筒形钢制储罐施工及验收规X

第二部分：增减的表格

1、取消了原《钢板测厚记录》、《储罐总体试验记录》、《罐体拼（组）装记录》、《储罐

基础检查验收记录》、《储罐总体试验记录》

2、增加了《储罐充水试验前条件确认》，《涂层测厚及附着力检查验收记录》

3、便于准确的记录实验项目将原来的《储罐强度及严密性试验报告》分解为《浮顶储

罐强度及严密性试验报告》《固定顶储罐强度及严密性试验报告》二个表格

第三部分：预制表格

1、储罐预制环节检查表格3X，针对罐底板、壁板、顶板分别进行预制跟踪检查记录。

便于追溯预制环节的施工质量。

2、这3X预制检查记录，填写难度较大，在编制新建储罐表格时，本不想作为归档表格

要求，但新建罐的交工资料缺少了这3X预制检查记录，整体看来是不完整的，预制质量直接关系到储罐整体的安装质量，预制质量又是安装质量的保障，因此这3X表格在储罐技术资料中很关键举足轻重的分量，就按照归档资料要求进入归档目录中了。

3、这3X预制检查记录看似简单实际比储罐几何尺寸检查记录填写起来要繁琐的多。

①、《储罐底板预制检查记录》对每X预制完成的弓形边缘板的每个位置的尺寸都要详

细测量、计算后才能填写。

②、《储罐壁板预制检查记录》对预制完成后的每层壁板中的每一X板位的壁板逐X进

行长宽方向及对角线方向实际测量、计算然后填写检查记录。

③、《储罐顶板预制检查记录》对固定顶储罐的每一X瓜皮板预制完成后脱离胎具后采

用弧形样板任意选择5个点测量弧度值。

4、储罐施工过程中，预制过程占有的时间大约是整体施工时间的1/4，可想预制环节的

重要性，也只有这3X预制检查记录真实的反映、记录了这个阶段，所以很重要需要记录下来进入归档资料中。

第四部分：表格汇总说明

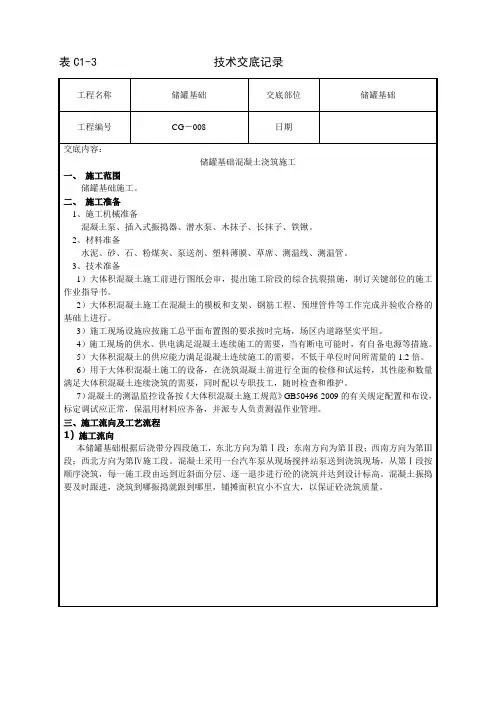

一、专业交接：土建罐基础施工完毕与安装单位交接需要监理、建设单位在场进行，土

建单位现场实测填写安装单位接受。

二、预制阶段：SHGD03-CG1-01-03为3X预制阶段检查记录

三、安装阶段：

①、底板：储罐底板凹凸度检查记录

②、壁板：储罐底圈壁板水平半径检查记录、储罐壁板安装弧度检查记录

储罐壁板安装垂直度检查记录（每层壁板的安装检查）、

储罐壁板高度检查记录（汇总检查）

储罐壁板垂直度检查记录（汇总检查）

③、固定顶：储罐固定顶凹凸变形检查记录、

④、船舱：储罐船舱几何尺寸检查记录、储罐浮舱焊接施工记录、储罐浮舱试压记录、

三、安装完毕罐体整体几何尺寸检查：储罐罐体组装记录、储罐罐体几何尺寸

四、罐体附件安装检查：储罐附件安装检查记录

五、安装完毕的罐体各部件、各部位的各项综合试验检查：

储罐试漏检查记录（罐底板焊缝、浮船底板焊缝的真空试漏，浮舱焊缝煤油试漏、有的设计要求加强圈焊缝煤油试漏），

中央排水系统整体动、静态试验记录（4次）

热处理报告

储罐焊接施工记录、焊缝返修记录

六、储罐附属系统的安装检查：

储罐消防系统整体水压试验记录

SHGD03–TY-11接地装置安装检测记录（通用表格）

七、储罐安装完毕上水试验

储罐充水试验前条件确认

固定顶储罐强度及严密性试验报告

浮顶储罐强度及严密性试验报告

储罐沉降观测记录

储罐上水试验曲线图（接合储罐沉降观测记录的上水时间、水位高度绘制）

以上28项表格

八、储罐电气仪表部分安装：参照电气仪表专业的相关表格进行填写，考虑到项目部一般签

合同都是电气仪表和安装专业分开，因此电气仪表部分资料没有进入储罐安装目录。九、防腐保温施工（通用表格）：

SHGD03–TY-12除锈施工检查记录

SHGD03–TY-13防腐工程施工检查记录

SHGD03–TY-14保温工程施工检查记录

涂层测厚及附着力检查验收记录（防腐阶段的检查，新增加的表格）

以上在储罐安装全阶段全部记录各施工关键工序、关键项目的施工及综合试验，贯穿于每个项目中，真实、及时、齐全、规X记录整个储罐安装的施工过程。

一、新建储罐工程

新建储罐工程归档目录

一、综合管理卷：

封面……………………………………………………………………………………………SHGD01-01A 交工技术文件总目录…………………………………………………………………………SHGD01-02卷内目录………………………………………………………………………………………SHGD01-03交工技术文件说明……………………………………………………………………………SHGD01-04施工企业资质证明资料（包括营业执照、资质证书、安全生产许可证、环境认证、质量管理体系认证、HSE管理体系认证等）

工程中标通知书

承包合同/协议

建设单位办理的各项开工手续（施工作业许可证、施工作业安全协议、工程建设项目廉政协议书等）工业用火申请报告

开工报告………………………………………………………………………………………SHGD01-05施工进度计划报审表…………………………………………………………………………参见监理表格交工报告………………………………………………………………………………………SHGD01-06 停工报告

复工报告

工程交工证书…………………………………………………………………………………SHGD01-08交工主要实物工程量统计表…………………………………………………………………SHGD01-10
