石油化工自控仪表安装调试与质量控制

合集下载

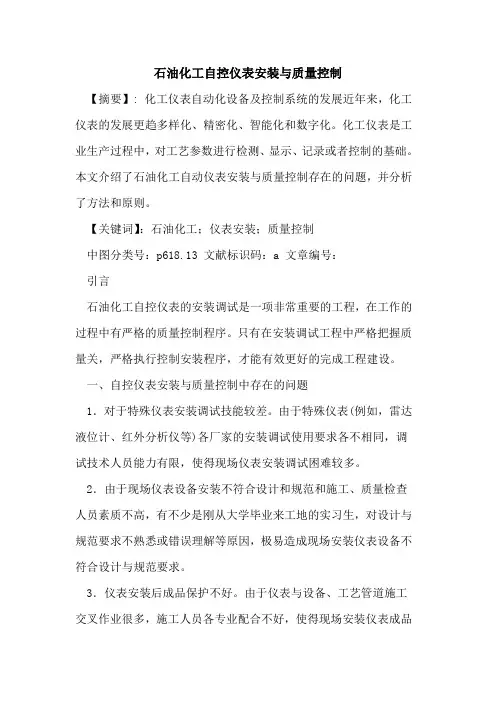

石油化工自控仪表安装与质量控制

石油化工自控仪表安装与质量控制【摘要】: 化工仪表自动化设备及控制系统的发展近年来，化工仪表的发展更趋多样化、精密化、智能化和数字化。

化工仪表是工业生产过程中，对工艺参数进行检测、显示、记录或者控制的基础。

本文介绍了石油化工自动仪表安装与质量控制存在的问题，并分析了方法和原则。

【关键词】：石油化工；仪表安装；质量控制中图分类号：p618.13 文献标识码：a 文章编号：引言石油化工自控仪表的安装调试是一项非常重要的工程，在工作的过程中有严格的质量控制程序。

只有在安装调试工程中严格把握质量关，严格执行控制安装程序，才能有效更好的完成工程建设。

一、自控仪表安装与质量控制中存在的问题1．对于特殊仪表安装调试技能较差。

由于特殊仪表(例如，雷达液位计、红外分析仪等)各厂家的安装调试使用要求各不相同，调试技术人员能力有限，使得现场仪表安装调试困难较多。

2．由于现场仪表设备安装不符合设计和规范和施工、质量检查人员素质不高，有不少是刚从大学毕业来工地的实习生，对设计与规范要求不熟悉或错误理解等原因，极易造成现场安装仪表设备不符合设计与规范要求。

3．仪表安装后成品保护不好。

由于仪表与设备、工艺管道施工交叉作业很多，施工人员各专业配合不好，使得现场安装仪表成品保护不善，经常造成损坏或丢失。

二、自控仪表安装应遵循的基本原则1．如果需要将仪表直接安装在管道上，应该在管道吹灰结束后、进行压力试验前安装完毕，如果需要与管道进行同步安装，则应在吹灰前先将仪表卸下。

仪表接线盒的引入口不能向上，如果情况特殊，则应对其采取密封措施，在整个施工过程中要确保接线盒和引入口处于完全封闭状态。

2．变送器和测量低压用的压力表的安装高度应与其取压点相一致，接流件的安装方向应该以能够使液体从上游端面流向下游端面为准。

喷嘴的曲面和孔板的锐边应该迎着被测液体的流向设置。

3．仪表的安放位置应与设计图纸中的要求相符，如果设计图纸中没有予以明确说明，则应符合以下条件：首先是安放位置的光线要充足，以便日常观察和维护能够顺利进行。

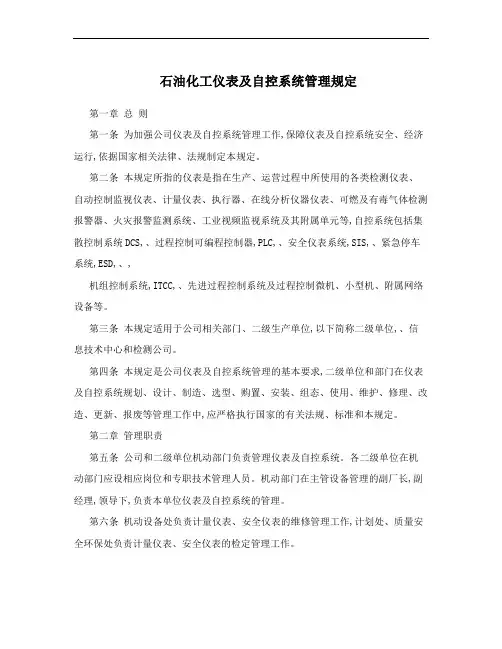

石油化工仪表及自控系统管理规定

石油化工仪表及自控系统管理规定第一章总则第一条为加强公司仪表及自控系统管理工作,保障仪表及自控系统安全、经济运行,依据国家相关法律、法规制定本规定。

第二条本规定所指的仪表是指在生产、运营过程中所使用的各类检测仪表、自动控制监视仪表、计量仪表、执行器、在线分析仪器仪表、可燃及有毒气体检测报警器、火灾报警监测系统、工业视频监视系统及其附属单元等,自控系统包括集散控制系统DCS,、过程控制可编程控制器,PLC,、安全仪表系统,SIS,、紧急停车系统,ESD,、,机组控制系统,ITCC,、先进过程控制系统及过程控制微机、小型机、附属网络设备等。

第三条本规定适用于公司相关部门、二级生产单位,以下简称二级单位,、信息技术中心和检测公司。

第四条本规定是公司仪表及自控系统管理的基本要求,二级单位和部门在仪表及自控系统规划、设计、制造、选型、购置、安装、组态、使用、维护、修理、改造、更新、报废等管理工作中,应严格执行国家的有关法规、标准和本规定。

第二章管理职责第五条公司和二级单位机动部门负责管理仪表及自控系统。

各二级单位在机动部门应设相应岗位和专职技术管理人员。

机动部门在主管设备管理的副厂长,副经理,领导下,负责本单位仪表及自控系统的管理。

第六条机动设备处负责计量仪表、安全仪表的维修管理工作,计划处、质量安全环保处负责计量仪表、安全仪表的检定管理工作。

第七条机动设备处负责组织安全环保项目、计量配备项目中仪表自控部分的设计、设计审查、选型、技术交流、签订技术协议、施工组织和竣工验收工作,质量安全环保处、计划处参加,机动设备处负责组织技改项目、技术性维修项目中仪表自控部分的设计审查、选型、技术交流、签订技术协议、施工组织和竣工验收工作,科技信息与规划发展处参加,机动设备处参与新建项目中仪表自控部分的设计审查、选型、技术交流、签订技术协议和竣工验收工作,机动设备处参与先进控制、优化、信息化项目中仪表自控部分的方案确定、设计审查和验收工作。

仪表自动化工程的质量控制

仪表自动化工程的质量控制X张延军1,周福丽2(1.中原油田工程建设总公司;2.中原油田石油化工总厂,河南濮阳　457001) 摘　要:本文分析了仪表施工过程的特点,并结合自己的工作实践,介绍了如何做好仪表工程各个环节的质量控制。

关键词:施工;安装;工程节点;施工质量中图分类号:T E937 文献标识码:A 文章编号:1006—7981(2012)13—0055—02 仪表自动化安装工程是工程项目施工中重要的一环,是工程建设的重要组成部分,自动化工程施工的进度和质量好坏直接决定着整个工程是否按期完工,并一次投产成功,下面结合自己的工作实践,谈一下如何搞好仪表施工过程质量控制,创建优质工程。

1　仪表自动化工程施工的特点1.1　仪表自动化工程施工的附属性强几乎受到其他各个专业的约束,特别是受到工艺、设备和管道施工的约束。

它的开工要在工艺管道设备安装差不多时,方可进入施工现场施工,且某些工序又要在施工前其他专业就做好配合工作,如仪表盘柜基础的制作、调节阀及一次测量元件的安装、仪表接地极的制作等,其中涉及到土建、工艺管道、电气等专业,因此就要方方面面的团结协作,才能保证仪表安装工程顺利进行,仪表安装施工的高潮主要集中在整个工程的后期,具有时间紧、工作强度大的特点。

1.2　仪表专业性强它不仅要求掌握仪表设计选型,掌握仪表的性能、结构、材质、工作原理,掌握控制方案、控制原理等,还要了解工艺参数、工艺流程、电工学及电子技采取分段堵水、水力喷砂压裂、均匀酸化等增产措施技术,大大提高了水平井的产能。

3.1　水平井分段堵水针对水平井含水上升速度快,含水高等问题,主要采用水平井堵水技术进行封堵。

2010年10月在高246块开展了底水油藏水平井化学分段堵水技术试验,转抽后见到了显著的增油降水效果,日增油5.5t ;含水从98%下降到75%。

3.2　水平井压裂水力喷砂射孔比常规射孔弹射孔简单便捷、安全、效果好、射孔深度大、施工简单、周期短,对地层的污染小,事故发生率和施工成本低。

石油化工装置仪表安装中的问题及处理办法

１５１
签不及时，忽视操作规章。这些问题都在很大程度上对日后的工作形成了一定的安全隐患，所以，必须利用针对性手段处理，才能大达到一个较好的效果。
１．２对于装置仪表的安装问题装置仪表在安装的过程中，除了上述的单试问题之外，其本身也存在一定的问题。比方说，安装仪表必须严格按照图纸规范要求来进行，但是部分石油化工厂为了追求 “ 便利手段 ” ，全凭经验进行作业，在很多的方面都埋
复发，避免造成不必要的困扰。
关键词石油；仪表；问题；办法
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－８９７２．２０１３．２２．０５１
石油化工装置仪表安装与一般的仪表安装工作并没有太大的差别，由于这个仪表的服务对象是石油化工工作，因此需要在一些方面格外的注意，稍有不慎就会发生安全事故。另一方面，在石油化工装置仪表安装过程中，需要让仪表准确的反应各种数值，这样才能在统计的时候获得个详细的资料，为日后的工作打下一个坚实的基础。安
中，需要依靠石油化工装置仪表来搜集各种数据，在详细的分析下，才能更好的制定加工方案，同时在一定程度上，帮助石油化工厂获得更大的经济效益。在此，本文首
先对石油化工装置仪表当中的一些问题进行阐述。１．１仪表的单试

石油化工自动化仪表设计及安装调试技术分析

石油化工自动化仪表设计及安装调试技术分析摘要：我国石油化工行业的现状特点是：生产介质易爆、易燃、有害以及有毒，同时工作环境多变、复杂，如果出现任何的安全问题，都会威胁到生命健康与自然环境，以至于有必要借助于合理有效的技术和规范调节、监控石油化工生产过程中的有关工艺参数，力求从根本上实现安全生产的终极目标。

利用稳定性与可靠性更高的石油化工自动化仪表，逐渐淘汰以往的在数据存储、参数采集、数据计算及处理、数据监测等角度具有劣势的仪表显得尤为重要，以达到符合目前石油工业生产需求的标准，确保避免传统仪表弊端的制约，可以预见其具有非常良好及广阔的发展空间。

关键词：石油化工；自动化；仪表；安装调试；技术；分析1导言随着石油化工新工艺的不断开发引进及安全环保要求的提高，对仪表自动化检测和控制，智能化操作及安全可靠自动保护提出了更高的质量和技术要求，而这必将引起项目投资成本中仪表部份的权重，本文从设计、施工、调试三方面的技术细节着手，提出了优化方案和策略，达到了质量和成本的控制。

2设计阶段策略2.1设计规范定义在设计开始前，业主和设计院首先要制定一套适用的设计规范和准则，对于中外合资企业，由于涉及到双方母公司的行业及国家强制执行规范方面的冲突，因此制定一个优先等级以附合当地的法律法规及得到地方政府的项目审批和建成后的验收是至关重要的。

一般原则是项目所在国家或地方政府的强制执行规范为最高优先等级，其次是母公司行业强制执行规范，然后是合资企业或设计院指定的经业主批准的行业设计规范。

这对项目投资成本控制，设计过程管理，实现项目的审批，验收及移交都起到关键作用。

2.2采购策略在大型合资项目中，通常是由上下游生产链组成的多套装置合成，每套装置是数亿或数十亿的投资项目，这必然要分几个项目组来完成，考虑到设计院资深工程师的工作负荷，通过招标分到几个设计院来完成每个项目设计是必要的，这对设计进度和质量控制都是有益的，但对仪表的设计采购管理带来了麻烦，特别是如何利用数量优势来得到供应商的更多折扣以节约采购成本是非常重要的。

自控仪表调试方案

目录一、编制说明 (1)二、编制依据 (1)三、工程概况 (1)四、施工前的准备工作 (1)五、热工仪表及装置单体调试 (2)六、仪表系统试验 (8)七、安全技术措施 (9)八、环境保护及文明施工 (10)九、主要标准仪器配置表 (11)一、编制说明本工程中设备、管道内的介质多为剧毒、有腐蚀性、易燃易爆的化学物质，施工中应严格按照设计图纸和施工规范进行，加强对防爆环境自控仪表调试的技术管理,从而保障施工使用的安全和可靠性。

为了给工人创造一个安全的操作环境，杜绝和减少施工中的不安全因素，达到预定的安全质量目标，特制订本调试方案。

二、编制依据设计施工图纸和有关产品说明书及技术文件《石油化工仪表工程施工技术规程》SH/T 3521—2007《自动化仪表工程施工质量验收规范》GB50131—2007《化学工业工程建设交工技术文件规定》GB20237-1994《自动化仪表工程施工及验收规范》GB50093—2002《施工现场临时用电安全技术规范》JGJ46-2005《电气装置工程爆炸和火灾危险环境电气施工及验收规范》GB50257—96《石油化工施工安全技术规程》SH3505—99《自控安装图集》HG/T21581-2010三、工程概况—-----——-项目分馏区自控仪表调试工程。

本工程包括400#工段、600＃工段、冷凝水回收系统的自控仪表安装.分馏区装置主要仪表类型：1温度测量,选用一体化温度变送器,隔爆铂热电阻及双金属温度计；2压力测量，选用智能差压变送器、智能压力变送器、智能绝对压力变送器及各种类型压力表；3流量测量,选用节流装置配智能差压变送器、金属管浮子流量计、质量流量计及电磁流量计;4液位测量，选用一体化磁耦合液位计、智能浮筒液位变送器及双法兰智能差压变送器;5执行器选用气动薄膜调节阀、气动蝶阀及气动切断球阀;6可燃气体检测选用可燃气体变送器7冷凝水回收系统中随汽水分离器配套的仪表选型由设备成套供货商提供。

石油化工装置自控仪表专业监理研究

石油化工装置自控仪表专业监理研究【摘要】在大型石油化工自动化生产中，石油化工自控仪表必须能精确地测量出生产过程中的各种参数，并能够控制关键参数的数值以及对设备进行监控，从而保证自动生产设备稳定、安全地运转。

因此，安装工程中的监理工作非常重要。

本文介绍了这类工程中自控仪表专业监理工程师的主要工作内容，列举了常见问题和解决的方法，希望能够对提高工程质量有所帮助。

【关键词】石油化工自控仪表安装监理石油化工自控仪表专业监理工程师的主要工作是：根据工程的设计文件要求和相关的验收规范，检查石油化工自控仪表的安装、调试、验收，从质量、安全、进度、投资等方面进行控制，并做好合同管理和信息管理，以达到施工合同的要求，同时还要做好相关单位之间的协调工作。

以上工作内容中最关键的是对安装质量的控制。

1 石油化工自控仪表专业监理工作的主要工作内容1.1 施工准备阶段的质量控制首先，要对承包商的资质进行核查，以确保工程完成的质量。

比如化工厂要安装25万吨/年全密度聚乙烯装置自控仪表，在安装之前要对承包商的企业资质、技术人员资质、数量进行核查，了解仪表安装和调试人员的基本情况。

特种作业人员中，要重点检查焊工持证上岗情况，以保证焊接质量。

检查承包商上交的“开工报告”，了解施工方案和组织程序。

其次，对施工材料进行检查。

按照施工方案和相关的技术标准，检查设备安装所需要的管材、线材、配件的型号、规格、质量和数量。

各种材料必须有生产合格证等质量证明文件，对于阀门还要进行压力、泄漏量试验。

坚决防止不符合工程质量要求的产品被用到施工中。

再次，校验仪表。

检测工程中所用的仪表精度是否能满足生产和计算机控制系统的需要。

1.2 检查设计施工图开工前，要组织召开或参加施工图审查和图纸交底会议，会上要就图纸的设计、工程的特点、工程的关键部位和技术要求和施工单位进行交流，确保施工单位熟悉图纸，理解设计意图。

通过各方的审查来避免图纸的错误，防止给施工潜伏下安全隐患。

石油化工自控仪表安装与质量控制论文

浅谈石油化工自控仪表安装与质量控制1.引言化工仪表自动化设备及控制系统的发展近年来，化工仪表的发展更趋多样化、精密化、智能化和数字化。

化工仪表是工业生产过程中，对工艺参数进行检测、显示、记录或者控制的基础。

随着自动化工业的发展，对仪表控制系统提出了更高的要求，电动仪表逐步向数字化、智能化方向发展，计算机系统向网络化、开放化发展，新一代的检测仪表主要特点是智能化。

2.石油化工自控仪表安装调试与质量控制工作程序2.1施工准备工作质量控制2.1.1检查管材及配件质量对工程所需的管材、阀门、配件均应全面地检查其型号、规格、材质、数量是否符合设计要求。

除有合格证要求外，对阀门（包括调节阀）还应进行强度试压、泄漏量试验等检查。

以上试验检查项目均应记录备案，不合格者不得送入现场施工，以消除隐患确保工程顺利进行。

2.1.2仪表施工方法及检查验收标准在仪表工程设计施工图中未作出具体规定的部分应执行《工业自动化仪表工程施工及验收规范》gb50093—2002和《石油化工仪表工程施工技术规程》sh/t352—2007；对引进装置的仪表工程，施工应执行有关国外标准规范和参照安装手册；在执行过程中应做好各类仪表调试安装记录，应填写仪表工程交工资料记录表，要求做到数据真实，字迹端正，各级签署完整，按照规定上报。

2.2施工顺序的确定施工顺序的确定应注意下列问题：（1）应在安装前进行仪表的单机校验，测试检查仪表元件。

通过校验检查证实仪表是否完好，精确度是否合格。

如果不合格，则要找出原因，经过确认，以书面方式由有关单位通知制造厂商来人处理或更换。

以上问题必须在安装前妥善解决，消除安全隐患，确保仪表顺利投用。

（2）各类变送器（包括仪表箱）的预制安装量大、面广，为了使质量一步到位，施工人员先预制安装数套，使其方位标高合理，操作方便，并由监理人员、设计代表、仪表车间代表等共同确认后，以此为样板再大批施工。

这样既可避免返工，又可提高施工的整体规划水平。

石化装置自控仪表工程的质量控制简析

震、层间隔离的防护与紧固情况，仪表资料清点、登记，如仪
表设备说明书、出厂实验报告、材质证明文件、产品合格证书
等，仪表设备、材料外观检验。检查到货仪表设备、材料的位
号规格型号、材质、尺寸、压力等级、附件等与根据最终设计编制的仪表设备材料明细汇总表是否一致。仪表设备本身有无
碰损，零附件及其配管、配线有无脱落、锈蚀等，在逐项落实
三、自动化仪表安装工程的控制重点
自动化仪表工程从设计、施工、调试、试车到装置的稳定运行，涉及到一系列的专业知识和技术，自动化仪表施工过在
程中，应侧重以下几方面的控制。
（一Ｊ仪表设备、自动化装置及安装所用原材料的质量控制
仪表、自动化装置仪表类型多，各方需对所有进场材料进
类型的表，安装过程中要依照各类的表的特性进行施工，并依
设备安装时，仪表的过程接口与设备、管道上的法兰、管嘴压力等级或尺寸不相符；导压管敷设的坡度不符合要求；压力试验和气密试验记录不详等。（三Ｊ仪表电缆敷设仪表工程施工过程中，电缆敷设是很较大的一部分施工内容，其电缆规格多，安装过程中要事先充分安排。
主要存在问题：安装后的桥架内部不清洁；桥架没有漏水
前已基本实现ＤＳＳ、ＳＣ、ＥＤＩＳ系统的多重保护作用，仪表系统
的正常运行将直接影响到装置的稳定运行，因此，在项目建设的过程中加强仪表工程的质量控制将更好的保障于装置的安全、
可靠运行。
二、自动化仪表施工存在的质量问题
仪表施工主要工序如图１所示：综合对多个项目的检查统计与分析，仪表工程的质量控制
各种因素、控制点的管理才能保证该专业安装质量。本文从管理者的角度总结在安装实践中质量控制工作体会，

自动化仪表安装工程质量监督检查要点分析_2

自动化仪表安装工程质量监督检查要点分析发布时间：2022-10-12T08:12:25.540Z 来源：《科学与技术》2022年6月11期作者：余辉[导读] 石油化工工业是在我国社会经济中关键的支撑点，从而是社会经济发展的重要组成部分。

余辉身份证号：32098119871209**** 摘要：石油化工工业是在我国社会经济中关键的支撑点，从而是社会经济发展的重要组成部分。

为了能保证社会经济的完好性，石油化工公司应当持续结合实际要求，提升相关工作中，为社会发展做出更多的是奉献。

在石油化工企业中，自动化仪表具有了关键作用，为了能使自动化仪表可以充分发挥更高的功效，相关专业人员应重视自动化仪表的组装工程施工质量，大力加强监管工作成效，充分发挥监管功效，保证相关工作质量达到标准要求。

关键词：自动化；仪表安装；质量监督；检查要点 1自动化仪表及其安装调试的重要性高新科技为我国的发展增添了技术性支持和鼓励，与此同时，也加强了中国工业生产企业各个方面发展趋势幅度，石油化工企业也得到了飞速发展的新机遇，在其中自动化仪表便是本次高新科技改革创新运用的最后，它不但满足了石油化工企业安全生产的要求，还优化了操作和技术性管理者的工作职责。

比如，机械自动化的实行促使操作工作人员只需在室内就可对现场的工艺步骤开展操作，不但提高了工艺操纵的精准度，又为有关工作员带来了优良的办公环境。

在石油化工企业中，自动化仪表一般会在极为严苛的工作状况下工作中，如持续高温、髙压、强浸蚀自然环境等，因而，自动化仪表工程项目的安装品质立即取决于企业的安全性稳定运作，假如仪表盘安装品质不符合规范的标准，中后期生产中导致的危害将无法估量，乃至还会继续直接关系企业的经济效益和声誉。

现阶段，在我国石油化工设备中设置了好几个维护工艺步骤和安全的控制系统，以上自动控制系统在保证自动化仪表安装品质的情况下不但能够增强机器设备的平稳运作，还能够确保设备运转的稳定性。

仪表系统调试作业指导书

仪表系统调试作业指导书1 编制依据及适用范围1.1 目的1.1.1 依据现行的施工标准规范、规程，总结公司成熟的仪表系统调试工艺，结合公司仪表工程施工特点，编制《仪表系统调试作业指导书》。

1.1.2 使仪表系统调试过程质量控制和安全风险控制达到规范化、程序化，保证全过程的施工安全和施工质量，提高施工效率；1.1.3 作为持续改进质量管理体系、HSE管理体系的基础和依据；1.1.4 作为职工培训、学习教材，以提高施工人员素质和技术水平。

1.1.5 为工程技术人员编制施工技术方案提供参考。

1.2 编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。

GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》GB/T50430-2007 《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业仪表系统调试。

2 作业流程及作业内容2.1作业流程2.2 施工准备施工准备包括资料准备、技术准备、物资准备和施工机具及标准仪器的准备等。

2.2.1 仪表施工平面布置图、安装图、设备规格书、控制回路图，系统图，相关厂家的资料等准备齐全。

2.2.2 仪表系统调试施工技术方案报批完毕。

2.2.3 对施工人员进行调配，并进行人员新技术培训，仪表调试人员应持有有效的资格证书；调校前应熟悉产品技术文件及设计文件中的仪表规格书、控制回路图，系统图。

2.2.4 系统调试过程中需要的调试设备、计量器具、工具及消耗材料等准备齐全。

2.2.5 技术人员对作业人员作好施工技术交底和安全技术交底，明确施工重点、难点，使参加施工人员掌握施工技术质量要求和图纸要求，懂得控制系统调试的特殊要求及关键技术。

自动化仪表工程施工及质量验收规范说明(PPT 63张)

SH/T 3028-2007 石油化工装置电信设计规范
SH/T 3081-2003 石油化工仪表接地设计规范
设计规范- SH行规2
SH/T 3082-2003 石油化工仪表供电设计规范
SH/T 3092-2013 石油化工分散控制系统设计规范 SH/T 3104-2013 石油化工仪表安装设计规范
3.3工程划分 3.3.1 仪表工程施工质量验收应按单位工程、分部工程和分项工程划分。 1 当仪表工程为厂区、车间、站区、单元等单位工程中的分部工程时，应按仪表类别和安装工作内容划分为仪表盘柜箱安装、仪表设备安装、仪表试验、仪表线路安装、仪表管道安装、脱脂、接地、防护等分项工程。 6 当大中型机组、设备由制造厂成套供应并且作为一个分部工程时，其配套的仪表和控制系统安装、试验可划分为一个分项工程。
2.0.9 显示仪表 display instrument 2.0.10 控制仪表 control instrument
2.0.11 执行器 actuator 2.0.12 检测元件 sensor 2.0.13 取源部件 tap 元件。
在控制系统中通过其机构动作直接改变被控变量的装置。测量链中的一次元件，它将输入变量转换成宜于测量的信号。在被测对象上为安装连接检测元件所设置的专用管件、引出口和连接阀门等
GB/T 50933-2013 石油化工装置设计文件编制标准
学习上述设计规范的目的

项目图纸审查
项目三查四定中关于设计责任部分

仪控中心具体负责项目的新增 /变更仪表的选
型、方案编制或审查
ቤተ መጻሕፍቲ ባይዱ
物资采购协议的审核
仪表施工、检维修、验收规程
GB 50093-2013 自动化仪表工程施工及质量验收规范

石油化工工程自动化仪表安装要点

石油化工工程自动化仪表安装要点摘要：自动化仪表装置在石化行业中是否能够稳定运作，会直接体现出有关电气装置的运作状态，从而可以确保整个生产工艺流程的有序、平稳、安全运行。

自动化仪表属于创建自动化系统的重要内容，必须要确保对其做到合理、正确的安装，方可保障整个生产流程的稳定性。

所以，加强对自动化仪表安装工作的研究与质量控制具有一定的现实意义。

关键词：石油化工工程；自动化仪表；安装；要点引言现代石油化工企业在生产经营过程中，由于所应用的生产原材料的化学属性具有一定的危险性，且易对周围的环境产生不利影响。

基于此，我国各类石油化工企业在日常运行中均运用多种自动化仪表，对各个石油化工生产环节进行严密监测，以便有效保障石油化工企业安全稳定开展生产经营，因此自动化仪表是其石油化工企业不可缺少的设备。

石油化工企业在运行过程中，会包含多个种类的自动化仪表，该设备的应用能够有效提升石油化工企业的自动化生产水平，还能够全面提升石油化工生产环节的生产效率，因此该设备的重要性不言而喻。

石油化工自动化仪表盘在应用过程中，相关工作人员需对其进行定期检修与维护，最大限度规避其在石油化工生产过程中出现生产故障。

在此过程中，工作人员的重要维护工作是保障石油化工自动化仪表自设的运行稳定性与可靠性，使其能够一直保持良好的生产效率与测量精度。

1自动化仪表及其安装调试的重要性科技为我国的发展带来了技术支持和鼓励，同时，也强化了我国工业企业各方面发展力度，石油化工企业也得到了迅猛发展的机遇，其中自动化仪表就是此次科技改革应用的结果，它不仅满足了石油化工企业安全生产的需求，还简化了操作和技术管理人员的工作内容。

例如，自动化控制的实施使得操作人员只需在室内就可对现场的工艺流程进行操作，不仅提高了工艺控制的精确度，也为相关工作人员提供了良好的工作环境。

在石油化工企业中，自动化仪表一般会在极其苛刻的工况下工作，如高温、高压、强腐蚀环境等，因此，自动化仪表工程的安装质量直接决定了企业的安全平稳运行，如果仪表安装质量不满足标准的要求，后期生产中造成的影响将不可估量，甚至还会直接影响企业的效益和名誉。

石油化工自控仪表工程施工质量控制措施

石油化工自控仪表工程施工质量控制措施作者：唐健凇来源：《科学与财富》2019年第06期摘要：随着石油化工产业发展，石油化工产品琳琅满目，生活中离不开石油化工产品，石油化工产业危险系数较高，这是由于其会涉及到很多毒害物品以及易燃易爆物质等。

为此，石油化工企业发展的重点就在于保证生产运行的安全。

这就需要石油化工企业应实现对安全隐患问题的源头性控制。

而通过对自控仪表的有效安装与调试，就能够为石油化工企业的安全生产与稳定运行提供保障。

关键词：石油化工;自控仪表;工程;施工质量;控制一、石油化工自控仪表工程施工中存在的问题石油化工工程的自控仪表加工制造工艺要求十分严格，我国石油化工自控仪表工程施工中存在的问题有：一方面，自控仪表审查企业在产品生产流程、质量管控不够严格，与发达国家相比我国石油化工自控仪表无论在稳定性、体积、测量范围和精确度、产品质量等方面都还有很大的提升空间，尤其是自控仪表产品质量问题是自控仪表安装施工质量的关键影响因素，一旦自控仪表质量出现问题即使自控仪表在安装调试后可以正常工作，但在最终验收环节还是会出现各种问题。

不仅阻碍自控仪表安装施工的进展行，也严重影响着化工企业工作效率和经济效益。

另一方面，石油化工工程自控仪表安装流程往往比较繁琐，工艺比较复杂，要求施工人员必须按施工图纸要求进行安装作业，才能保证设备安装质量，但是部分安装工作人员不仅不按照施工图纸进行安装，而且偷工减料，擅自简化施工工艺，导致安装施工漏洞百出，为后期生产埋下了严重安全隐患。

二、石油化工自控仪表工程施工质量控制的要点（一）加强材料和设备管理石油化工自控一起工程施工质量控制主要包括两部分：一是原材料质量，二是一起设备质量，因此必须加强材料和设备管理。

原材料和施工设备是石油化工自动仪表工程施工主要部分，由于市场上施工材料和施工设备种类多样，鱼龙混杂，在采购过程中任一环节出现问题都会导致质量存在瑕疵的施工材料和施工设备被混入，因此原材料和施工设备质量控制往往是整个施工中最容易出现问题的环节，是确保石油化工自控仪表质量最重要一环。

石油化工装置自动化仪表的安装及调试技术张洪娜

石油化工装置自动化仪表的安装及调试技术张洪娜摘要：近几年来，随着科学技术的大力发展，自动化仪表的品牌种类越来越多，功能也变得更加先进，被广泛地应用到各行各业中。

对于石油生产来说，自动化仪表在此过程中发挥着重要的作用，通过自动化仪表可以对各项石油化工装置进行有效地监测，以便及时根据数据进行调整。

首先简要概括仪表的分类，然后论述了自动化仪表安装过程和调试技术。

关键词：化工装置；自动化仪表；安装；调试技术由于石油化工生产过程具有一定的危险性，所以在整个生产作业中，仪表的安装与调试工作显得极为关键。

安装位置是否合适，仪表参数是否正常、测量的数据是否精准等都需要安装过程中进行协调，确保装置的安装成功，使自动化仪表可以发挥其正常的功效，对生产、运行进行监测，排除安全隐患问题，提升整体石油化工生产效率和质量[1]。

1石油化工自动化仪表的分类和安装1.1压力检测仪表压力检测仪表主要用于对液体、气体的压强进行检测。

该设备涉及导通装置、测量装置以及信息采集装置几大装置。

整体对数据的监测上精准度很高，且可以承载较大的压力。

另外，考虑到压力检测仪表的特性，可以将系统与操作装置相连，用于在单位时间内对液体流量进行实时控制，这样更利于准确数据的收集和后期的整理工作。

1.2温度检测仪表温度检测仪表是石油化工生产中的常用仪器。

在仪表内包含大量的电子元器件，且设备的运行也主要依靠电力系统进行控制。

温度检测仪表具有极强的稳定性，可以在高温或低温的环境下平稳运行，测量部分最高可承受1600℃的高温，确保其检测的数据精度不受影响[2]。

在具体运行中，要应用到传感器，当气压上升，大阻值的电子元器件随之发热，传感器快速地捕捉到这一变化，进而接收到信息数据并传输至控制系统，实现对化工生产温度的检测。

1.3流量检测仪表在流量检测仪表中涉及许多先进技术和设备，与超声技术、红外技术具有一定相似性，主要用来对化工生产中原料添加的比例等进行有效控制。

仪表现场总线系统安装及调试

仪表现场总线系统安装及调试FF现场总线系统在近年来的大型石油化工工程中应用越来越广泛，其优势也逐渐显现。

本文以漳州450万吨/年PTA工程为例，详细阐述了FF现场总线电缆安装步骤、注意事项以及电缆敷设后的测试方法和测试所用的仪器。

同时，总结了施工过程中出现的问题以及基金会现场总线（FF）系统中的电缆安装和仪表调试过程中出现问题的解决办法，为今后基金会现场总线（FF）系统施工提供借鉴之用。

FF现场总线系统是一种数字化、智能化、网络化的新型工业自动化控制技术，将自控、计算机和信息通讯融为一体，是自动化控制系统未来的主要发展方向。

目前，FF现场总线系统正在我国石油、化工行业得到推广应用。

FF现场总线系统采用数字信号代替模拟信号进行信号传输，其控制系统设备、现场仪表设备和控制电缆都发生了改变，需要与之相适应的仪表安装和调试工艺。

本文针对其安装及调试施工过程中的一些特殊之处进行论述，主要介绍基金会现场总线（FF）系统安装及调试相关技术，以及施工过程中出现的问题提供解决办法。

FF现场总线系统分为H1和H2两级总线，H1采用符合IEC －2标准的现场总线物理层；H2则采用高速以太网为其物理层。

H1现场总线以段为单位，在一根屏蔽双绞线电缆上完成对多台现场仪表的供电和双向数字通信。

现场安装的FF总线设备一般采用H1总线网段通信协议。

FF现场总线系统具有开放性、互操作性与互用性。

开放性意味着它可以与遵守相同标准的其他设备或系统连接，通信协议一致公开，不同厂家的设备之间可实现信息交换。

互操作性则是指实现互连设备间、系统间的信息传送与沟通，而互用性标志着不同生产厂家的性能类似的设备可实现相互替换。

此外，FF现场设备的智能化和功能自治化也是其相对于其他控制系统的特点之一。

在现场总线电缆网络中，接线箱是连接主干线和分支线的关键节点。

接线箱应该安装在易于维护和管理的位置，以便于现场总线电缆的连接和检修。

接线箱内应该设置FF现场总线接线板，接线板上应该标注每个接口对应的仪表地址和信号类型。

石油化工装置常见仪表调试及注意事项

石油化工装置常见仪表调试及注意事项摘要：随着社会经济的发展，我国对石油资源的需求不断增加，石油化工行业有了很大进展。

石油化工行业危险性较强，各类装置数量较多。

保证各装置仪表功能正常，是提高行业生产安全性的主要途径。

简要介绍了石油化工行业常见的仪表类型，强调了及时调试仪表的重要性。

基于此，对不同类型仪表的不同调试方法，以及调试过程中的注意事项进行了研究。

以期能够为石油化工行业的安全生产提供保证。

关键词：石油化工装置；仪表调试；注意事项引言随着我国工业产业的快速发展，石油化工行业的发展也取得了质的飞跃，为社会与国家的发展做出了一定贡献。

由于石油化工生产运行伴随着较高的危险，当前我国石油化工企业愈加重视对自控仪表的应用，以期能够实现对石油化工生产运行过程的有效检测与监督。

而为了实现这一目标，就必须严格把控自控仪表工程施工全过程，确保施工质量能够满足企业需求。

1仪表调试前准备工作对于DCS系统应有可靠接地，接地电阻值稳定，且在允许范围内。

系统硬件应安装连接完毕，主要包括：工作站（工程师站、操作员站）、电源装置、操作器的安装、通讯网络电缆的连接等。

还要确认DCS机柜内各类接地是否符合要求。

2石油化工装置常见仪表的调试方法及注意事项2.1仪表系统调试说明为保证仪表调试顺利进行应完成现场仪表安装，具备调试条件，不受工艺等其他条件的制约。

调试过程中系统测量和输出信号的精度应在允许范围内，并对有报警要求的点进行检查，确认该点的报警值是否准确。

对于有调节作用的控制回路，除完成输入、输出的调试内容外，还应检测其PID作用及输出的正反作用。

对于成套设备的随机仪表、分析仪表等应根据合同要求，也可协同外商及厂商代表共同进行调试。

仪表调试过程中，AI信号仪表都在其检测的工艺参数处加模拟信号来校验，DI信号是在阻抗匹配的情况下，采取开路与短接的方式来模拟。

而AO信号和DO信号则是由控制室操作站给出模拟信号或者开关信号来确认现场阀门的动作情况。

石油化工自控仪表工程施工质量控制

石油化工自控仪表工程施工质量控制【关键词】石油化工；自控仪表施工；质量控制1 自控仪表工程施工质量控制的必要性石油化工装置的原料和产品通常具有易燃、易爆、有毒、有害等特点，一般在高温、高压条件下运行，质量控制是石油化工装置建设过程中的三个控制要素中的一部分，因此，为了以后装置投产后的稳定性我们必须加强施工过程中的质量管理。

为了实现石油化工装置的稳定运行，一般需要通过自控仪表来检测压力、温度、流量、液位等参数以便进行控制。

仪表系统的正常运行关系到装置的稳定运行，因此，做好石油化工项目的自控仪表工程的施工质量控制可以更好的保障装置顺利运行。

2 自控仪表工程在施工过程中存在的质量问题及控制要点2.1 原材料、设备进场验收质量控制仪表安装工程原材料、设备的类型很多，如果检查不到位，就会出现很多问题，比如规格型号不对、电缆外皮损伤、材料腐蚀等。

因此，必须对所有进场的材料、设备进行检查验收。

每一批材料、设备进场后，要求施工单位提前24小时书面通知监理专业工程师及业主进行检查验收。

对进场设备、材料按照图纸、规范、规格书等设计文件和合同的规定进行质量检验并填写设备开箱检验记录，要求合格证、质量证明文件及随机资料齐全，对存在的问题一一进行记录，并要求在设备安装之前必须首先解决掉设备开箱时存在的问题，严把材料、设备质量关，从第一关保证了项目的质量。

对于不符合要求的材料及设备要求退场处理等。

只有做好以上所有这些工作，我们才能保证所有进场的材料、设备是合格的。

2.2 仪表设备安装工程质量控制应该根据设计图纸规范安装，同时应该按照各类仪表特性施工，主要涉及的仪表设备有温度、压力、液位、流量等类型的仪表。

在安装前必须进行单体校验，以确保设备是完好的、符合设计要求的，还应检查仪表的单体校验记录，没有经过单校的仪表不得进行安装。

而有的仪表单校记录不符合规定，字迹潦草、涂改等现像时有发生，这就要求仪表单校记录应按照校验记录的表格要求进行，在校表的同时进行记录，技术人员、质检人员过程抽检。

石油化工工程自动化仪表安装要点_6

石油化工工程自动化仪表安装要点发布时间：2022-08-11T03:19:01.018Z 来源：《科学与技术》2022年第30卷3月第6期作者：刘林浩刘传周[导读] 自动化仪表装置在石化行业中是否能够稳定运作，会直接体现出有关电气装置的运作状态，1.刘林浩2.刘传周1联泓新材料科技股份有限公司山东滕州 277527 2联泓（山东）化学有限公司山东滕州 277527摘要：自动化仪表装置在石化行业中是否能够稳定运作，会直接体现出有关电气装置的运作状态，从而可以确保整个生产工艺流程的有序、平稳、安全运行。

自动化仪表属于创建自动化系统的重要内容，必须要确保对其做到合理、正确的安装，方可保障整个生产流程的稳定性。

所以，加强对自动化仪表安装工作的研究与质量控制具有一定的现实意义。

关键词：石油化工工程；自动化仪表；安装；要点引言石油化工自控仪表安装调试工作尤为重要，这项工作关乎石油化工企业安全生产，因此自控仪表安装调试的质量控制也十分严格。

控制好自控仪表安装调试质量，依照要求和规范进行安装调试，才可以为系统检测、运行做出良好基础。

1石油化工自控仪表工程施工流程质量控制的必要性一般工作在高温、高压条件下，产品质量控制是设备建造过程中的三个管理要点中非常重要的一个。

由于石油化工设备的原材料和产品一般存在易爆、有毒、可燃、危险等特性，所以对于设备投入后的稳定性也需要做好产品质量的管理。

因为自控仪表工程通常要求采用对压力、流量、温度等工艺参数的测量，来进行设备的稳定运行管理。

而仪表控制系统的正常工作也会关系到整个设备的平稳工作，所以目前已完成了的具有多重保障功能的控制系统主要有SIS、DCS、GDS。

进行石油化工项目建设中，为了能够更好地保证设施安全，进行自控仪表工程的施工过程品质管理很有必要。

2石油化工自控仪表安装调试中的问题当前石油化工自控仪表安装调试所存在的问题主要如下：（1）自控仪表电缆铺设工作不规范。

在石油化工自控仪表安装调试工作当中，电缆铺设工作尤为重要。
