模拟电子线路实验
模拟电子线路实验
网络高等教育《模拟电子线路》实验报告学习中心：农垦河西分校层次：高中起点专科专业：电力系统自动化技术年级：年春/秋季学号： 8学生姓名：陈爱明实验一常用电子仪器的使用一、实验目的1、了解并掌握模拟电子技术实验箱的主要功能及使用方法2、了解并掌握数字万用表的主要功能及使用方法3、了解并掌握TDS1002型数字储存示波器和信号源的基本操作方法.二、基本知识1．简述模拟电子技术实验箱布线区的结构及导电机制。
布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的.2．试述NEEL-03A型信号源的主要技术特性。
1、输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号2、输出频率：10Hz～1MHz连续可调3、幅值调节范围：0～10VP-P连续可调4、波形衰减：20dB、40dB；字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用5、带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。
确定量程的原则已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。
如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。
如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上4．试述TDS1002型示波器进行自动测量的方法。
按下“测量”按钮可以进行自动测量。
共有十一种测量类型。
一次最多可显示五种。
按下顶部的选项按钮可以显示“测量1”菜单。
可以在“信源”中选择在其上进行测量的通道。
可以在“类型”中选择测量类型。
测量类型有：频率周期平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。
三、预习题1．正弦交流信号的峰-峰值=2×峰值，峰值=√2×有效值。
模拟电子线路基础实验
实验九：操作考试（1小时）
5
课程考核
平时成绩70％，考试30％。考试为操作。 平时成绩包括当场验收和实验报告成绩。 当场验收成绩由任课老师在学生做完实验
后根据学生表现和实验正确与否给出，并 当场在原始记录纸上加盖任课老师的实验 成绩专用章，返还给学生。学生交实验报 告时，应一并将此成绩单附上。无教师印 章的原始记录纸，该实验成绩为0。
26
电容大小的表示方法（二）
p、n、u、m法：此时标识在数字中的 字母：p、n、u、m即是量纲，又表示 小数点位置。如某电容标注为4n7表示 此电容标称容量为4.7×10-9F=4700 pF。
色环(点)表示法：该法同电阻的色环表 示法,单位为pF。
27
半导体器件
半导体器件是电子元器件中功能和品种 最为复杂的一类器件。由于历史发展的 原因，各国对其功能分类及命名的方法 各不相同。
标有单位的直接表示法：有的电容的表 面上直接标志了其特性参数，如在电解 电容上经常按如下的方法进行标志： 4.7u/16V，表示此电容的标称容量为4.7 uF，耐压16V。
不标单位的数字表示法：许多电容受体 积的限制，其表面经常不标注单位。但 都遵循一定的识别规则。当数字小于1时， 默认单位为微法,当数字大于等于1时， 默认单位为皮法 。
43
仪器面板
44
数字万用表
45
仪器面板
量程 开关
电容测 量插口
电源 开关
三极管测 试插孔 表笔 接口
46
用万用表判别二极管管型和管脚
用二极管档测量
当红表笔接“正”， 黑表笔接“负”时， 二极管正向导通， 显示PN结压降（硅： 0.5~0.7V）（锗： 0.2~0.3V）
反之二极管截止，首 位显示为“1”
电子电路仿真实验报告
电子电路仿真实验报告
本次实验是一次电子电路的仿真实验，旨在通过使用电路仿真软件进行电路实验的模拟，通过对模拟的数据和仿真结果进行分析和总结，进一步掌握电子电路的实验知识和技能，在理论和实践中加深对电子电路的理解和掌握。
实验一：开关电源
1.实验目的
掌握开关电源基本工作原理，理解电源的稳压和稳流的基本原理，掌握开关电源的设
计和布局方法。
2.实验步骤
（1）根据实验手册，搭建开关电源电路，包括开关电源 IC、滤波电感、电容、稳流
二极管和稳压二极管。
（2）进行仿真实验，记录各个参数数据。
（3）分析实验结果，了解电源电路的工作原理和性能。
3.实验结果分析
（1）开关频率：在实验中，我们通过改变开关频率，观察电路的输出。
结果表明，当开关频率增加时，电路的效果也增强。
（2）输出电压：在实验中，我们对电路的输出电压进行了测量，结果表明，当输入电压较高时，输出电压也较高；当输入电压较低时，输出电压也较低。
4.实验总结
开关电源是一种高效率、小体积、轻量化的电源，广泛应用于电子产品中，是电子领
域不可或缺的核心器件之一。
掌握开关电源的设计和布局方法，对于我们理解和掌握电子
电路的原理和技术具有重要的意义。
通过本次实验，我们加深了对开关电源的理解和掌握，为日后的学习和实践打下了基础。

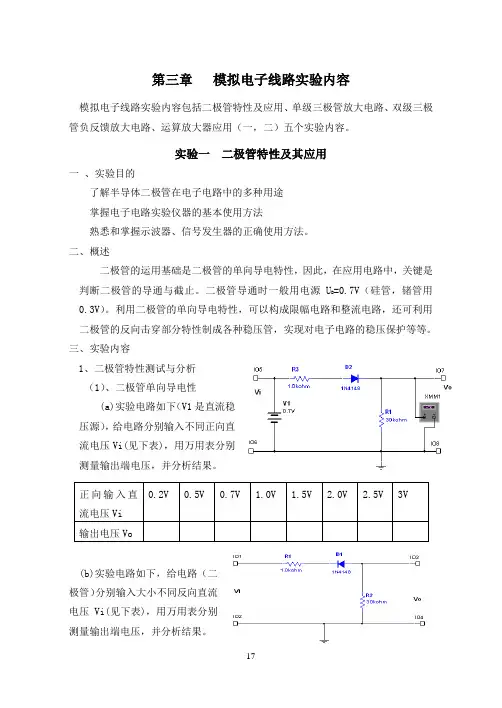

第三章模拟电子线路实验内容3
第三章 模拟电子线路实验内容模拟电子线路实验内容包括二极管特性及应用、单级三极管放大电路、双级三极管负反馈放大电路、运算放大器应用（一，二）五个实验内容。
实验一 二极管特性及其应用一 、实验目的了解半导体二极管在电子电路中的多种用途 掌握电子电路实验仪器的基本使用方法熟悉和掌握示波器、信号发生器的正确使用方法。
二、概述二极管的运用基础是二极管的单向导电特性，因此，在应用电路中，关键是判断二极管的导通与截止。
二极管导通时一般用电源U D =0.7V （硅管，锗管用0.3V ）。
利用二极管的单向导电特性，可以构成限幅电路和整流电路，还可利用二极管的反向击穿部分特性制成各种稳压管，实现对电子电路的稳压保护等等。
三、实验内容1、二极管特性测试与分析 （1）、二极管单向导电性(a)实验电路如下（V1是直流稳压源），给电路分别输入不同正向直流电压Vi(见下表)，用万用表分别测量输出端电压，并分析结果。
(b)实验电路如下，给电路（二极管）分别输入大小不同反向直流电压Vi(见下表)，用万用表分别测量输出端电压，并分析结果。
2、限幅特性（a ） 实验电路如下(图中V1是信号源，XSC1是双踪示波器，示波器的A 、B 是通道A 和B ，G 是信号地)，用信号源给电路输入频率为f=1KHz, 电压V i 为不同有效电压值Vi(见下表)的正弦波信号，用双踪示波器观察电路相应的输入/输出波形，并画出相应的波形图，并分析结果。
(b) 实验电路如下（条件同a ）3、半波整流电路实验电路如下，用信号源给电路输入频率分别为 100Hz 、1000 Hz, V i =10V(有效值) 正弦波信号，R L =100Ω，R W =10K Ω调节R W ，测出V O 的值，用双踪示波器观察电路相应的输入/输出波形，并记录相应的波形图，分析并说明输出波形随R W 变化情况。
四、实验报告1．整理实验测量的数据，分析结果的正确性。
2．通过本实验有那些收获与建议。
《模拟电子线路实验》实验报告
《模拟电子线路实验》实验报告实验报告一、实验目的通过模拟电子线路实验，掌握电子线路的基本原理和实验技巧，加深对电子线路的理论知识的理解。
二、实验设备实验中使用的设备有：示波器、万用表、信号发生器、电阻、电容、二极管等。
三、实验原理电子线路由电源、电阻、电容、电感、二极管等元件组合而成。
在电子线路中，电源提供电流，电流通过线路中的元件实现信号的处理和传递。
电阻限制电流的流动，电容储存电荷，电感储存磁场，二极管具有导通（正向偏置）和截止（反向偏置）的特性。
四、实验内容本次实验的实验内容主要包括以下几个方面：1.电阻的测量和串并联的实验（1）利用示波器和万用表对不同电阻值的电阻进行测量，并分析测量值和标称值之间的差异；（2）在电路中连接不同的电阻，并观察并分析串联和并联对电阻阻抗的影响。
2.电容的充放电实验（1）利用信号发生器输出方波信号，通过一个电阻将方波信号传到一个电容上进行充放电；（2）通过示波器观察电容充放电波形，分析电容的充放电过程。
3.二极管的直流分压和交流放大实验（1）利用电源和电阻构建一个二极管直流分压电路，通过示波器观察电路输出；（2）通过信号发生器产生正弦波信号，通过二极管放大电路增大信号幅度，并通过示波器观察放大后的信号。
五、实验结果1.电阻的测量和串并联的实验经测量，不同电阻的测量值与标称值相差较小，误差在可接受范围内。
串联电阻的总阻抗等于各个电阻之和，而并联电阻的总阻抗等于各个电阻的倒数之和。
2.电容的充放电实验通过示波器观察到电容的充放电过程，放电过程是指电容器通过一个电阻将储存的电荷逐渐释放，电压逐渐下降的过程；充电过程是指电容器内的电压逐渐增加，直到与输入信号的幅度相等，并保持恒定的过程。
3.二极管的直流分压和交流放大实验通过示波器观察到二极管直流分压电路的输出近似为输入信号的一半。
在交流放大实验中，增加了二极管和电容，使得输入信号的幅度得以增大，实现了信号的放大。
六、实验总结通过本次实验，我深入了解了电子线路的基本原理和实验技巧。
《模拟电子线路实验》实验四 RC低频振荡器
模拟电子线路实验 实验四 RC 低频振荡器【实验名称】RC 低频振荡器【实验目的】1. 掌握桥式RC 正弦波振荡器的电路及其工作原理；2. 学习RC 正弦波振荡器的设计、调试方法；3. 观察RC 参数对振荡频率的影响，学习振荡频率的测定方法。
【预习要点】1. 复习课件中有关RC 振荡器结构与工作原理的内容。
2. 若想改变实验电路的振荡频率，可以通过调整电路中的哪些元件的参数来实现？【实验仪器设备】【实验原理】oR f图4-1 RC 正弦波振荡器图4－1为RC 桥式正弦波振荡器。
RC 低频振荡器在一个在没有外接输入信号的条件下，就可以产生正弦波信号的低频放大器。
它由基本放大器、选频网络和稳幅环节组成。
其中RC 串、并联电路构成正反馈支路，同时兼作选频网络，引入正反馈是为了满足振荡的相位条件，形成振荡。
3R 、w R 及二极管等元件构成负反馈和稳幅环节。
引入负反馈是为了改善振荡器的性能。
调节电位器w R ，可以改变负反馈深度，以满足振荡的振幅条件和改善波形，利用两个反向并联二极管D 1、D 2正向电阻的非线性特性来实现稳幅。
D 1、D 2采用硅管(温度稳定性好)，且要求特性匹配，才能保证输出波形正、负半周对称。
4R 的接入是为了削弱二极管非线性的影响，以改善波形失真。
电路的振荡频率为：012f RC π=起振的幅值条件为：ff 313R A R =+≥ 式中f w 4d //r R R R =+（），d r ——二极管正向导通电阻。
调整反馈电阻f R (调w R )，使电路起振，且波形失真最小。
如不能起振，说明负反馈太强，应适当加大w R ，使f R 增大；如果电路起振过度，产生非线性失真，则应适当减小w R 。
改变选频网络的参数C 或R ，即可调节振荡频率。
一般采用改变电容C 作频率量程切换，而调节R 作量程内的频率细调。
RC 振荡器的设计步骤：1.根据已知的指标，选择电路形式；2.计算并确定电路中的元件参数，选择器件；3.安装调试电路，使电路满足指标要求。
模拟电子线路实验报告
模拟电子线路实验报告模拟电子线路实验报告引言：模拟电子线路是电子工程领域中的重要基础课程，通过实验可以帮助学生理解电子器件的工作原理和电路的设计方法。
本实验报告将介绍我在模拟电子线路实验中所进行的一系列实验，包括放大器电路、滤波器电路和振荡器电路。
实验一：放大器电路在放大器电路实验中，我们使用了两个常见的放大器电路：共射极放大器和共基极放大器。
共射极放大器具有较高的电压增益和输入阻抗，适用于信号放大应用。
共基极放大器则具有较低的电压增益和输出阻抗，适用于驱动低阻抗负载。
通过实验，我们验证了这两种放大器电路的性能，并观察到了它们在不同频率下的响应特性。
实验二：滤波器电路滤波器电路是电子系统中常见的电路，用于去除或选择特定频率的信号。
在实验中，我们研究了三种常见的滤波器电路：低通滤波器、高通滤波器和带通滤波器。
通过调整电路参数和元件值，我们观察到了这些滤波器在不同频率下的截止特性和幅频响应。
此外，我们还讨论了滤波器的阶数和频率响应对电路性能的影响。
实验三：振荡器电路振荡器电路是一种能够产生稳定振荡信号的电路，常用于时钟发生器、射频发射和接收等应用中。
在实验中，我们设计和搭建了两种常见的振荡器电路：RC 相移振荡器和LC谐振振荡器。
通过调整电路参数和元件值，我们观察到了振荡器的频率稳定性和波形特性。
此外，我们还讨论了振荡器的起振条件和频率稳定性的影响因素。
实验结果与分析：通过实验，我们对放大器、滤波器和振荡器电路的性能进行了验证和分析。
我们观察到了不同电路参数和元件值对电路性能的影响，例如放大器的电压增益、滤波器的截止频率和振荡器的频率稳定性。
我们还学习到了如何根据电路需求选择合适的电路结构和元件数值，以满足特定的电路设计要求。
结论：通过模拟电子线路实验，我们深入了解了放大器、滤波器和振荡器电路的原理和性能。
我们通过实验验证了这些电路的工作特性，并学会了根据设计要求选择合适的电路结构和元件数值。
这些实验为我们今后在电子工程领域的学习和研究奠定了坚实的基础。
《模拟电子线路实验》实验三 集成运算放大器的线性应用
模拟电子线路实验实验三集成运算放大器的线性应用【实验名称】集成运算放大器的线性应用【实验目的】1.熟悉集成运算放大器的使用方法，进一步了解其主要特性参数意义；2.掌握由集成运算放大器构成的各种基本运算电路的调试和测试方法；3.了解运算放大器在实际应用时应考虑的一些问题。
【预习要点】1.复习课件中集成运放线性应用部分内容。
2.在由集成运放组成的各种运算电路中，为什么要进行调零？【实验仪器设备】【实验原理】集成运算放大器是一种高放大倍数、高输入阻抗、低输出阻抗的直接耦合多级放大电路，具有两个输入端和一个输出端，可对直流信号和交流信号进行放大。
外接负反馈电路后，运放工作在线性状态，其输出电压V o与输入电压V i的运算关系仅取决于外接反馈网络与输入端阻抗的连接方式，而与运算放大器本身无关。
改变反馈网络与输入端外接阻抗的形式和参数，即能对V i进行各种数字运算。
本实验采用的集成运放型号为HA17741，引脚排列如图3-1(a)所示。
它是八脚双列直插式组件，②脚和③脚为反相和同相输入端，⑥脚为输出端，⑦脚和④脚为正，负电源端，①脚和⑤脚为失调调零端，①⑤脚之间可接入一只几十K 的电位器并将滑动触头接到负电源端。
⑧脚为空脚。
（a ） （b ）图3-1为了补偿运放自身失调量的影响，提高运算精度，在运算前，应首先对运放进行调零，即保证输入为零时，输出也为零。
图3-1（b ）是调零电位器连接示意图，使用时必须正确使用引脚才能确保电路正常工作。
所谓调零并不是对独立运放进行调零，而是对运放的应用电路调零，即将运放应用电路输入端接地（使输入为零），调节调零电位器，使输出电压等于零。
如图3-2所示。
+-△+R 2v i2oR 1v i1+12V-12VR wR1542367+-△+R 2v i2oR 1v i1+12V-12VR wR1542367图3-2集成运算放大器按照输入方式可分为同相、反相、差动三种接法。
按照运算关系可分为比例、加法、减法、积分、微分等，利用输入方式与运算关系的组合，可接成各种运算电路。
模拟电子线路基础实验
一 马 当 先 ， 全员举 绩，梅 开二度 ，业绩 保底。 20.10.2220.10.2201:2201:22:0501:22:05Oct-20
牢 记 安 全 之 责，善 谋安全 之策， 力务安 全之实 。2020年 10月 22日星 期四1时 22分5秒 Thursday, October 22, 2020
严 格 把 控 质 量关， 让生产 更加有 保障。 2020年 10月上 午1时22分 20.10.2201:22October 22, 2020
作 业 标 准 记 得牢， 驾轻就 熟除烦 恼。2020年 10月 22日 星期四 1时22分 5秒01:22:0522 October 2020
好 的 事 情 马 上就会 到来， 一切都 是最好 的安排 。上午 1时22分 5秒上 午1时22分 01:22:0520.10.22
COS5020TM型双踪示波器具有交替、 显示，以及信号的和、差运算功能。
主要技术指标（一）
垂直轴： 频宽：正常：DC－20MHZ（-3dB）
×5扩展：DC－15MHZ（-3dB） 最大允许输入电压：400v峰值（DC+AC峰值） 显示方式：CH1：CH1单信道
ALT：交替显示CH1、CH2信号 CHOP：断续显示CH1、CH2信号 ADD：CH1±CH2 CH2：CH2单信道
牢 记 安 全 之 责，善 谋安全 之策， 力务安 全之实 。2020年 10月 22日星 期四1时 22分5秒 Thursday, October 22, 2020
相 信 相 信 得 力量。 20.10.222020年 10月 22日 星期 四1时 22分5秒 20.10.22
谢谢大家！
树 立 质 量 法 制观念 、提高 全员质 量意识 。20.10.2220.10.22Thursday, October 22, 2020
模拟电子电路 实验一 集成运放的线性运算电路 实验报告
实验一集成运放的线性运算电路
一、实验目的
1．掌握运放运算电路的测量分析方法。
2．巩固集成运放几种典型运算电路的用法，掌握电路元、器件选择技巧。
二、实验内容
1．反相求和运算电路实验；
2．差动比例运算电路实验。
三、实验仪器与设备
1．模拟电路实验箱：包括本实验所需元器件；
2．双踪示波器1台；
3．万用电表1台。
五、实验总结
使用 Multisim 电路仿真软件做电路实验，感觉十分方便，可以通过仿真电路来对一些电路原理进行验证，将实验结果与计算结果进行对比分析，通过软件的仿真可以减少实验成本低，并且极大的提高实验过程的安全性。
模拟电子线路实验实验报告
模拟电子线路实验实验报告WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】网络高等教育《模拟电子线路》实验报告学习中心：浙江建设职业技术学院奥鹏学习中心层次：高中起点专科专业：电力系统自动化技术年级： 12 年秋季学号：学生姓名：实验一常用电子仪器的使用一、实验目的1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。
2.了解并掌握数字万用表的主要功能及使用方法。
3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。
二、基本知识1．简述模拟电子技术实验箱布线区的结构及导电机制。
布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。
2．试述NEEL-03A型信号源的主要技术特性。
①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；②输出频率：10Hz~1MHz连续可调；③幅值调节范围：0~10V P-P连续可调；④波形衰减：20dB、40dB；⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。
注意：信号源输出端不能短路。
3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。
确定量程的原则：①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。
②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。
如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。
4．试述TDS1002型示波器进行自动测量的方法。
按下“测量”按钮可以进行自动测量。
共有十一种测量类型。
一次最多可显示五种。
按下顶部的选项按钮可以显示“测量1”菜单。
可以在“信源”中选择在其上进行测量的通道。
可以在“类型”中选择测量类型。
测量类型有：频率、周期、平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。
模拟电子电路实验报告
实验一晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u，从而实现了电压放大。
图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T 的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1BURRRU+≈U CE＝U CC－I C（R C＋R E）CEBEBEIRUUI≈-≈电压放大倍数beL C V r R R βA // -=输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
《模拟电子线路》实验报告及参考答案 (1)
网络高等教育《模拟电子线路》实验报告
实验一常用电子仪器的使用
一、实验目的
1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。
2.了解并掌握数字万用表的主要功能及使用方法。
3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法。
二、基本知识
1．简述模拟电子技术实验箱布线区的结构及导电机制。
布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。
2．试述NEEL-03A型信号源的主要技术特性。
①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；
②输出频率：10Hz~1MHz连续可调；
③幅值调节范围：0~10V P-P连续可调；
④波形衰减：20dB、40dB；
⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。
注意：信号源输出端不能短路。
3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。
确定量程的原则：
①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。
②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。
如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。
4．试述TDS1002型示波器进行自动测量的方法。
2。
电脑模拟电路实验报告(3篇)
第1篇一、实验目的1. 理解电脑模拟电路的基本原理和组成；2. 掌握电脑模拟电路的仿真方法和技巧；3. 分析电脑模拟电路的性能指标，提高电路设计能力。
二、实验原理电脑模拟电路是指使用计算机软件对实际电路进行模拟和分析的一种方法。
通过搭建电路模型，可以预测电路的性能，优化电路设计。
实验中主要使用到的软件是Multisim。
三、实验内容及步骤1. 电路搭建以一个简单的RC低通滤波器为例，搭建电路模型。
首先，在Multisim软件中创建一个新的电路，然后按照电路图添加电阻、电容和电源等元件。
将电阻和电容的参数设置为实验所需的值。
2. 仿真设置在仿真设置中，选择合适的仿真类型。
本实验选择瞬态分析，观察电路在时间域内的响应。
设置仿真时间，本实验设置时间为0-100ms。
设置仿真步长，本实验设置步长为1μs。
3. 仿真运行点击运行按钮，观察仿真结果。
在Multisim软件的波形窗口中，可以看到电路的输入信号和输出信号随时间变化的曲线。
4. 数据分析分析仿真结果，观察电路的频率响应、幅度响应和相位响应。
本实验中，观察RC 低通滤波器的截止频率、通带增益和阻带衰减等性能指标。
5. 结果优化根据仿真结果，对电路参数进行调整，优化电路性能。
例如，可以通过调整电容值来改变截止频率，通过调整电阻值来改变通带增益。
四、实验结果与分析1. 频率响应通过仿真结果可以看出，RC低通滤波器的截止频率约为3.18kHz。
在截止频率以下，电路具有良好的滤波效果；在截止频率以上，电路的幅度衰减明显。
2. 幅度响应在通带内，RC低通滤波器的增益约为-20dB。
在阻带内，增益约为-40dB。
3. 相位响应在截止频率以下，电路的相位变化约为-90°；在截止频率以上，相位变化约为-180°。
五、实验结论1. 通过本实验，加深了对电脑模拟电路基本原理的理解；2. 掌握了Multisim软件在电路仿真中的应用；3. 分析了电路性能指标，提高了电路设计能力。
模拟电子线路实验
网络高等教育《模拟电子线路》实验报告学习中心: 农垦河西分校层次:高中起点专科专业:电力系统自动化技术年级:年春/秋季学号: 111462128298学生姓名:陈爱明实验一常用电子仪器的使用一、实验目的1、了解并掌握模拟电子技术实验箱的主要功能及使用方法2、了解并掌握数字万用表的主要功能及使用方法3、了解并掌握TDS1002型数字储存示波器与信号源的基本操作方法、二、基本知识1．简述模拟电子技术实验箱布线区的结构及导电机制。
布线区面板以大焊孔为主,其周围以十字花小孔结构相结合,构成接点的连接形式,每个大焊孔与它周围的小孔都就是相通的、2．试述NEEL-03A型信号源的主要技术特性。
1、输出波形:三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号2、输出频率:10Hz～1MHz连续可调3、幅值调节范围:0～10VP-P连续可调4、波形衰减:20dB、40dB;字频率计,既可作为信号源的输出监视仪表,也可以作外侧频率计用5、带有6位数字频率计,既可作为信号源的输出监视仪表,也可以作外侧频率计用3．试述使用万用表时应注意的问题。
使用万用表进行测量时,应先确定所需测量功能与量程。
确定量程的原则已知被测参数大致范围,所选量程应“大于被测值,且最接近被测值”。
如果被测参数的范围未知,则先选择所需功能的最大量程测量,根据初测结果逐步把量程下调到最接近于被测值的量程,以便测量出更加准确的数值。
如屏幕显示“1”,表明已超过量程范围,须将量程开关转至相应档位上4．试述TDS1002型示波器进行自动测量的方法。
按下“测量”按钮可以进行自动测量。
共有十一种测量类型。
一次最多可显示五种。
按下顶部的选项按钮可以显示“测量1”菜单。
可以在“信源”中选择在其上进行测量的通道。
可以在“类型”中选择测量类型。
测量类型有:频率周期平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。
三、预习题1.正弦交流信号的峰-峰值=2×峰值,峰值=√2×有效值。
电子行业模拟电子线路基础实验
电子行业模拟电子线路基础实验引言电子行业是现代科技产业中的一个重要领域，涉及到广泛的电子设备及相关技术。
了解和掌握电子行业的基础知识和实验技能，对于从事电子工程师和相关领域的人员来说是非常重要的。
本文将介绍电子行业中的模拟电子线路基础实验内容，旨在帮助读者了解模拟电子线路实验的基本原理和操作技巧。
本实验旨在通过模拟电子线路实验，让读者了解以下内容：1.了解模拟电子线路的基本概念和原理；2.掌握模拟电子线路实验的基本操作技巧；3.理解模拟电子线路实验中常见的电子元件和仪器的使用。
为了开展模拟电子线路基础实验，我们需要准备以下材料和工具：1.集成电路板块；2.探头线；3.电阻、电容、电感元件；4.示波器；5.高频信号发生器；6.功率放大器；7.计算机。
本实验将包括以下几个基础的模拟电子线路实验：实验一：RC低通滤波器实验1.连接电路：将电容和电阻按照电路图连接在一起；2.调节信号源频率：使用高频信号发生器产生输入信号，并通过示波器观察输入和输出信号；3.测量输出电压幅值：使用示波器测量输出信号的幅值，并记录下来；4.改变信号源频率：逐步调整高频信号发生器的频率，观察并记录输出电压幅值的变化；5.实验结果分析：根据实验数据分析RC低通滤波器的特性和工作原理。
实验二：放大器实验1.连接电路：将放大器、电阻和信号源按照电路图连接在一起；2.调节信号源幅值和频率：使用高频信号发生器产生输入信号，并通过示波器观察输入和输出信号；3.测量输出电压幅值：使用示波器测量输出信号的幅值，并记录下来；4.改变信号源幅值和频率：逐步调整高频信号发生器的幅值和频率，观察并记录输出电压幅值的变化；5.实验结果分析：根据实验数据分析放大器的放大特性和工作原理。
实验步骤以下是模拟电子线路基础实验的一般步骤：1.预热设备：对于需要预热的设备，如放大器，需要提前开机进行预热；2.连接电路：按照实验图纸上的电路图连接电子元件，确保连接正确且紧固稳定；3.调节仪器：根据实验要求，调整高频信号发生器和示波器的参数，使其满足实验需要；4.测量数据：使用示波器等仪器测量并记录关键数据；5.分析结果：根据实验数据分析并得出结论；6.关闭设备：实验结束后，正确关闭所有设备，并整理实验现场。
模拟电子线路实验报告 (1)
5、实验内容
1．静态工作点的测试
表一Ic=2mA
测试项
VE(V)
VB(V)
VC(V)
VCE(V)
计算值
2
7
5
实测值
2
2．交流放大倍数的测试
表二
Vi(mV)
Vo(mV)
Av=Vo/Vi
10
658
3．动态失真的测试
表三
测试条件
(V)
(V)
(V)
2．使用TDS1002型示波器时，按什么功能键可以使波形显示得更便于观测？
答：使用TDS1002型示波器时，可能经常用到的功能：自动设置和测量。
按“自动设置”按钮，自动设置功能都会获得稳定显示的波形，它可以自动调整垂直刻度、水平刻度和触发设置，更便于观测。
按下“测量”按钮可以进行自动测量。共有十一种测量类型。一次最多可显示五种。
三、预习题
在由集成运放组成的各种运算电路中，为什么要进行调零？
答：为了补偿运放自身失调量的影响，提高运算精度，在运算前，应首先对运放进行调零，即保证输入为零时，输出也为零。
四、实验内容
1．反相比例运算电路
表一
Vi(V)
实测Vo(V)
计算Vo(V)
5
2．反相加法运算电路
表二
Vi1(V)
Vi2(V)
实测Vo(V)
2．静态工作点设置是否合适，对放大器的输出波形有何影响？
答：静态工作点是否合适，对放大器的性能和输出波形都有很大影响。工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时 的负半周将被削底。
工作点偏低则易产生截止失真，即 的正半周被缩顶。
模拟电子电路实验报告
实验一晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u，从而实现了电压放大。
图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T 的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1BURRRU+≈U CE＝U CC－I C（R C＋R E）CEBEBEIRUUI≈-≈电压放大倍数beL C V r R R βA // -=输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
