XX发电有限责任公司石灰石粉气力输送系统技术协议甲方：XXXX电力成套设备有限公司乙方：XXXX电力设备有限公司年月沈阳中投电力成套设备有限公司承包的(以下简称甲方) 阜新发电有限责任公司三期技改工程2×350MW机组烟气脱硫工程，石灰石粉输送项目。
系统设备由常州市昊达电力设备有限公司(以下简称乙方)双方共同协商，达成如下技术协议：一. 系统组成概述1、本工程为阜新发电有限责任公司三期技改工程2×350MW机组烟气脱硫工程石灰石粉厂配置的下引式正压气力石灰石粉输送系统。
石灰石粉厂安装1台国产20t/h立磨。
采用布袋除尘器收集的石灰石粉采用下引式正压气力输送系统送到干粉库储存，以1台磨机系统为一单元，设有专用空气压缩机作为石灰石粉输送动力并兼作控制气源，在系统末端设有2座800m3 、直径9m、库高22.5米的平底混凝土石灰石粉库，库下设石灰石粉装车装置。
每台磨机系统配置一台布袋除尘器，除尘器下设6个斗，每3个灰斗接1台螺旋输送机，在螺旋输送机出口下各设一套AB3.0（V=3.0m³）下引式型浓相压气力输送泵；系统输送能力：20-24t/h；除尘器下仓泵采用1根DN125输粉管，将石灰石粉输送至粉库贮存（输送距离约150米）。
粉库建2座容积为800m3混凝土平底型粉库，每座粉库设一个卸料口，在卸料口下设一台LXF-400×400手动螺旋插板门，依次为DN200气动阀门、SZ-100装车散装机，形成石灰石粉卸料系统，供装车运送至阜新电厂。
2、输送系统采用PLC进行控制，该部分采用AB可编程控制器作为主控机，直接控制和协调各输送系统设备的正常工作，并对各用气点上的气源压力进行监控。
对现场各种情况进行处理，逻辑程序受控于相应的PLC控制盘。
3、输粉管道均采用普通无缝钢管, 弯管采用复合陶瓷耐磨弯管。
为了对供气压力进行监控, 在供气管道上设置了压力变送器，对气源压力进行监控。
邹县发电厂三期2×600MW机组气力除灰系统一二电场改造技术协议
邹县发电厂三期2×600MW机组气力除灰系统一二电场改造技术协议甲方：华电电力股份有限公司邹县发电厂乙方：邹平创星环保设备有限公司为了明确关于三期2×600MW机组一二电场气力除灰系统改造的有关技术问题，甲乙双方经友好协商于2010年2月18日达成如下协议。
一、技术要求：1、设计条件1）每台炉电除尘器共4个电场，每个电场8个灰斗，每台炉共32个灰斗。
2）飞灰真实密度按2000～2200kg/m3考虑。
飞灰堆积密度在容积计算中按800kg/m3考虑，在载荷计算时按1400kg/m3考虑。
3）气力除灰系统出力：150t/(h·炉)4）输送最远距离 500m5）升高 35m6）每台炉B-MCR工况下各电场飞灰分配比例：一电场(8个灰斗)：～85%，最大灰量(设计)127.5t/h二电场(8个灰斗)：～12.75%，最大灰量(设计)19.2t/h 2、系统性能参数1）一二电场气力除灰系统出力 148t/(h·炉)2）除灰的运行周期 10min /次3)飞灰系统运行所需的平均功率 720kW4）飞灰系统运行所需的峰值功率 900kW5）飞灰与空气的混合比 35Kg（灰）/Kg（气）6）动力消耗指数 0.00468kW.h/t.m7）气力除灰系统初速度 3m/s8）气力除灰系统末速度 8m/s3、供应产品明细表乙方应保证提供完整的输灰系统，包括但不仅限于此：4、技术标准：4.1 自动成栓阀本体（1）自动成栓阀本体主材质为101铝合金，经热处理后精加工。
（2）阀体大、小活塞分别为铝合金及不锈钢（1Cr18ni9ti）,活塞杆为高密度尼龙及不锈钢组合件，应在使用过程中可以适应水油等多种气体工况，所以对气源品质要求不高。
（3）阀门自控弹簧为不锈钢材质，应适应多种气体如煤气、空气、蒸汽、氮气等。
（4）阀门整体使用寿命不低于3年，若出现缺陷将由乙方免费处理或更换。
4.2 专用止回阀：本止回阀专用于自动成栓阀，安装在自动成栓阀与灰管之间，专用止回阀应有效防止空压机突发事故引起的气源消失时倒灰情况，在正常工作时，专用止回阀应可以起到调节进气量的作用。
热电站工程气力输灰、渣仓及石灰石粉输送系统设备技术协议书
不仅限于此。
GB11352
《一般工程用铸造碳钢件》
GB700
《 普通碳素结构钢技术条件》
GB699
《 优质碳素结构钢技术条件》
GB5680
《高锰钢铸造技术条件》
JB-IQ4000.3
《焊接通用技术条件》
1.2 本技术协议书中仅提出了最低限度的技术要求，并未规定所有的技术要求和适 用的标准，卖方应提供一套满足本技术协议书和所列标准要求的产品。
1.3 卖方应执行本技术协议书所列标准。 1.4 本技术协议书作为合同技术附件，与合同具有同等效力。 1.5 未尽事宜，双方协商解决。 2 设计和运行条件 2.1 系统概况： 本期工程锅炉容量：
细灰总量按 X t/h 考虑，并且除灰系统的单台炉应考虑锅炉的排灰余量。 3.1.2.3 输送距离和高度及输送管道走向详见“除灰系统区域布置平面图”，输灰
管道可 XXXXX 布置。 3.1.2.4 灰渣仓的设置要求 1）灰、渣仓均采用 XXX 结构，直径 X 米，灰、渣仓顶部同标高，仓顶距地平高度
为 X 米（买方负责）。 2)卸灰、渣设施运转层标高为+X 米。 3)卸渣设备采用XX散装机，卸灰设备采用 XXXX 给料机。 4)压缩空气系统进口要求设置缓冲罐。 5)灰、渣仓顶均设置 XX 除尘器。 3.1.2.5 控制系统要求
再经灰仓下的锁气给料机装入汽车。由于锅炉渣仓和灰仓整体布置，因此渣仓的附件、 仓底卸渣设施也属于此次供货的范围。
3.1.2 工艺条件和基本要求 3.1.2.1 除灰系统所需的仪表空气、输送压缩空气和气化空气均由系统外供应，卖
1
方提供用气量和质量要求。 3.1.2.2 除尘器下灰斗均灰比例为 X：Y：Z（共 X 组，每组 X 个灰斗），单台锅炉
输灰技术协议

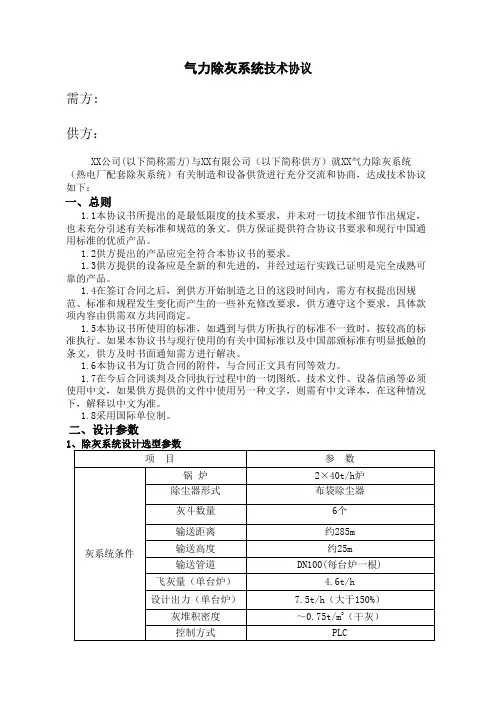

气力除灰系统技术协议需方:供方：XX公司(以下简称需方)与XX有限公司（以下简称供方）就XX气力除灰系统（热电厂配套除灰系统）有关制造和设备供货进行充分交流和协商，达成技术协议如下：一、总则1.1本协议书所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方保证提供符合协议书要求和现行中国通用标准的优质产品。
1.2供方提出的产品应完全符合本协议书的要求。
1.3供方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
1.4在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方遵守这个要求，具体款项内容由供需双方共同商定。
1.5本协议书所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行。
如果本协议书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，供方及时书面通知需方进行解决。
1.6本协议书为订货合同的附件，与合同正文具有同等效力。
1.7在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果供方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。
1.8采用国际单位制。
二、设计参数1注：系统设计总出力大于系统设计总灰量的150%，满足运行要求.3、主要设备供货清单及技术参数（1）仓泵：安装位置：预除尘器灰斗下型式：上引式台数：2台容积：1.5m3壁厚：8.0mm 结构材料：Q235-B外形尺寸：总高度2640mm，直径1200mm（2）仓泵：安装位置：布袋除尘器（原2、3电场）灰斗下型式：上引式台数：4台容积：1.0m3壁厚：8.0mm结构材质：Q235-B 外形尺寸：总高度2500mm，直径1000mm （3）气动进料阀安装位置：手动检修阀下型号：AB-200型式：翻板式数量：6台驱动方式：气动密封材质：氟橡胶工作压力：0.3-0.6Mpa 规格：DN200材质：铸铁/碳钢（4）气动双闸板出料阀安装位置：仓泵出料口型式：双闸板耐磨型型号：ZBF-100 数量：4台驱动方式：气动密封材质：陶瓷工作压力：0.3-0.6Mpa 规格：DN100材质：铸铁/耐磨陶瓷（5）气动双闸板排气阀安装位置：仓泵排气口型式：双闸板耐磨型型号：ZBF-50 数量：6台驱动方式：气动密封材质：陶瓷工作压力：0.3-0.6Mpa 规格：DN50材质：铸铁/耐磨陶瓷（6）进气阀组安装位置：仓泵进气口型号：22JK-40W数量： 4套驱动方式：气动工作压力： 0.4-0.6Mpa 规格： DN40材质：碳钢/铝件（7）吹堵系统吹堵管道内径：DN40 管道壁厚：4mm管道根数：2根吹堵点数量：输灰管起始端设置1个吹堵方式：喷吹材质：碳钢/铝件工作压力：0.4-0.6Mpa（8）仓泵料位计安装位置：仓泵本体上形式：音叉式数量：6台安装方式：螺纹连接式安装长度：300mm 工作电压：24-220V（9）压力变送器安装位置：气源总管上（监测气源压力）安装位置：就地箱内（监测仓泵工作时仓泵内压力）数量：5台输出信号：4-20mA（10）湿式双轴搅拌机安装位置：灰库5米层型号：JS-60数量：1台出力：60t/h电机功率：15KW 箱体壁厚：6mm进水压力：0.4Mpa 叶片材质：陶瓷耐磨叶片箱体材质：Q235-B 外形尺寸：3200×1200×1080 （11）干灰散装机安装位置：灰库5米层型号：SZ-100数量：1台出力：100t/h风机流量：800-1400m³/h 风机功率：3KW升降电机功率：0.75KW 平台板厚度：6mm材质：Q235-B 散装头行程：1500mm外形尺寸：2000×970×1800（12）双侧库底卸料器安装位置：灰库5米层型号：KD-150S数量：1台助吹耗气量：0.3m³/min气缸工作压力：0.24-0.58Mpa 气化箱压力：0.1-0.2Mpa出力：100t/h 材质：Q235-B/铸铁外形尺寸：2700×760×410mm（13）空气电加热器安装位置：灰库5米层电加热器型号：DRK-15功率：15KW 工作电压: 220v壁厚：4mm 材质：Q235-B数量：1台外形尺寸：1960×400×400mm （14）气化风机安装位置：灰库5米层型号：SSR-50数量：1台流量：1.53m3/min压力：58.8KPa 工作电压：380V传动方式：皮带传动外形尺寸：800×450×670mm （15）气化槽安装位置：灰库底部型号：QHC150×300气化板承压强度：560kg/cm²气化板材质：碳化硅壳体材质：Q235-B 壁厚：3mm数量：6件（16）卸灰终端箱安装位置：灰库顶部型号：ZDX500×500气化板承压强度：560kg/cm²气化板材质：碳化硅壳体材质：Q235-B 壁厚：4mm数量：1件三、控制系统本工程设计提供的正压浓相输灰系统，实行PLC控制，为一套机电一体化的产品，主要由两大部分组成：·机械执行部分：由浓相仓泵与灰库卸料设备等组成。
气力输送系统技术标准协议

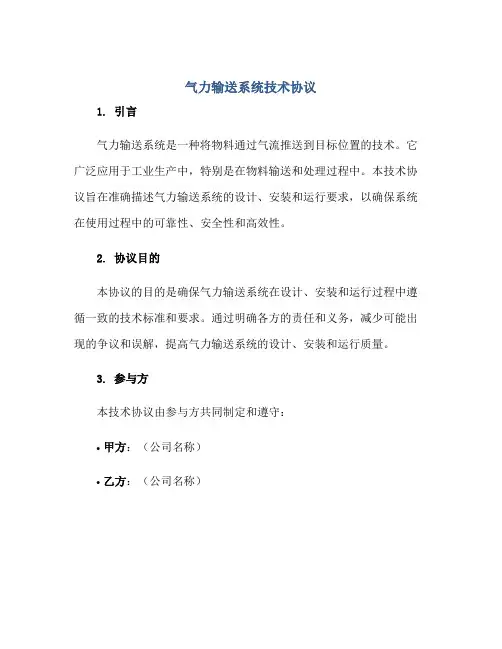

气力输送系统技术协议1. 引言气力输送系统是一种将物料通过气流推送到目标位置的技术。
