几种常见接地形式的简介与区别(带图)
供电系统接地图解
低压配电系统接地图解GB 13955-2005《剩余电流动作保护装置安装和运行》中规定了,当剩余电流保护装置用于间接接触电击事故防护时,应正确地与电网的系统接地型式相配合,因此有必要介绍低压配电系统接地型式的特点,以利于剩余电流保护装置的正确安装使用。
我国现行低压配电系统接地型式大致有TN系统、TT系统、IT系统几种型式。
1 TN系统电力系统有一点直接接地,电气装置的外露可接近导体通过保护线与该接地点相连接。
TN系统分为TN-S、TN-C、TN-C-S三种。
(1)TN-S系统:整个系统的中性线路与保护线是分开的,如图1所示。
(2)TN-C系统:整个系统的中性线与保护线是合一的,如图2所示。
(3)TN-C-S系统:系统中有一部分线路的中性线与保护线是合一的,如图3所示。
2 TT系统电力系统中有一点直接接地,电气设备的外露可接近导体通过保护接地线接至与电力系统地点无关的接地极,如图4所示。
3 IT系统电力系统与大地间不直接连接,电气装置的外露可接近导体,通过保护接地线与接地极连接,如图5所示。
4 各类接地系统的特点分析上述接地系统各有其特点和优缺点,需对其有全面了解,以便正确地选择使用。
4.1 TN-S系统从图1可知,在整个TN-S系统内,PE线和N线被分为两根平行不相交的导线。
正常运行时,PE线不通过电流,也不带电位。
只有在发生接地故障时,会有故障电流通过,因此电气装置的外露可接近导体,在正常运行时不带电位,该系统安全可靠性高。
但它需在回路的全长多敷设一根导线。
4.2 TN-C系统从图2可知,TN-C系统内的PEN线兼作PE线和N线的作用,可节省一根导线,比较经济。
我国过去长期按前苏联规程的规定,广泛采用这一系统。
但从电气安全着眼,这一系统存在较多问题。
(1)当系统为单相回路,在PEN线中断时,设备金属外壳对地将带220 V的故障电压,当人身碰触时,电击死亡的危险很大。
220 V电压回路见图6虚线所示。
低压配电系统有三种接地形式IT、TT、TN系统的区别详解注安工程师考点
低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准,低压配电系统有三种接地形式,即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地,或通过高阻抗接地。
(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
分别对IT系统、口系统,TN系统进行全面剖析。
一、灯系统IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线,但IEC强烈建议不设置中性线。
因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。
IT系统接线图如图1所示。
图1灯系统接线图口系统特点IT系统发生第一次接地故障时,接地故障电流仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V 负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。
使用场所:供电连续性要求较高,如应急电源、医院手术室等。
IT方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的。
只有在供电距离不太长时才比较安全。
低压供电系统的几种接地形式
国际电工委员会IEC对各接地方式供电系统的规定根据IEC规定的各种保护接地方式的术语概念,低压配电系统按接地方式的不同称为tt 系统、tn系统、it系统。
其中tn系统又分为tn-c、tn-s、tn-c-s系统。
下面对各种供电系统做扼要的介绍。
1、tt方式接地供电系统tt接地方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称tt系统。
第一个符号t表示电力系统中性点直接接地;第二个符号t表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在tt系统中负载的所有接地均称为保护接地,如图1-1所示。
这种供电系统的特点如下。
(1)由于三相负载不平衡,工作零线上有不平衡电流,对地有电压,所以与保护线所联接的电气设备金属外壳有一定的电压。
(2)如果工作零线断线,则保护接零的漏电设备外壳带电。
(3)如果电源的相线碰地,则设备的外壳电位升高,使中性线上的危险电位蔓延。
(4)tn-c系统干线上使用漏电保护器时,工作零线后面的所有重复接地必须拆除,否则漏电开关合不上;而且,工作零线在任何情况下都不得断线。
所以,实用中工作零线只能让漏电保护器的上侧有重复接地。
(5)tn-c方式供电系统只适用于三相负载基本平衡情况。
4、tn-s方式供电系统它是把工作零线n和专用保护线pe严格分开的供电系统,称作tn-s供电系统,如图1-4所示,tn-s供电系统的特点如下。
(1)系统正常运行时,专用保护线上不有电流,只是工作零线上有不平衡电流。
pe线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线pe上,安全可靠。
(2)工作零线只用作单相照明负载回路。
(3)专用保护线pe不许断线,也不许进入漏电开关。
(4)干线上使用漏电保护器,工作零线不得有重复接地,而pe线有重复接地,但是不经过漏电保护器,所以tn-s系统供电干线上也可以安装漏电保护器。
(5)tn-s方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统。

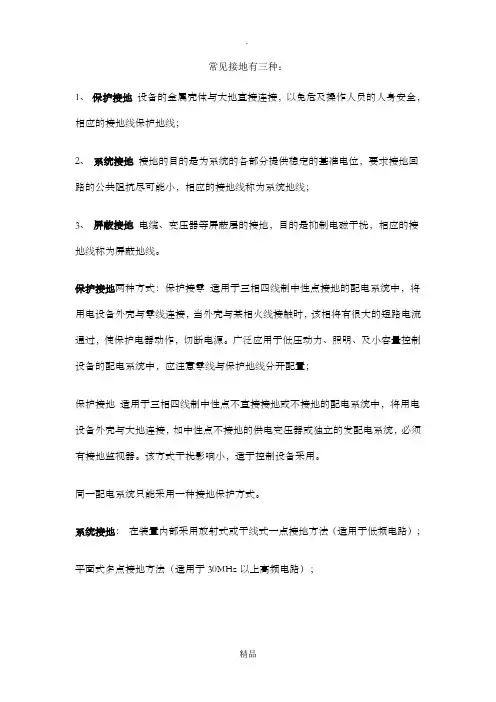

常见接地有三种
常见接地有三种:1、保护接地设备的金属壳体与大地直接连接,以免危及操作人员的人身安全,相应的接地线保护地线;2、系统接地接地的目的是为系统的各部分提供稳定的基准电位,要求接地回路的公共阻抗尽可能小,相应的接地线称为系统地线;3、屏蔽接地电缆、变压器等屏蔽层的接地,目的是抑制电磁干扰,相应的接地线称为屏蔽地线。
保护接地两种方式:保护接零适用于三相四线制中性点接地的配电系统中,将用电设备外壳与零线连接,当外壳与某相火线接触时,该相将有很大的短路电流通过,使保护电器动作,切断电源。
广泛应用于低压动力、照明、及小容量控制设备的配电系统中,应注意零线与保护地线分开配置;保护接地适用于三相四线制中性点不直接接地或不接地的配电系统中,将用电设备外壳与大地连接,如中性点不接地的供电变压器或独立的发配电系统,必须有接地监视器。
该方式干扰影响小,适于控制设备采用。
同一配电系统只能采用一种接地保护方式。
系统接地:在装置内部采用放射式或干线式一点接地方法(适用于低频电路);平面式多点接地方法(适用于30MHz以上高频电路);转换式接地方法,即低频直接接地,高频通过电容接地或高频直接接地,低频通过电感接地(适用于混合电路)。
系统接地三种方式:1、浮地方式各电子装置的系统地连接,但与大地绝缘,即悬浮方式,适用于机电控制、无模数转换、低增益低速的小型控制设备;2、共地方式系统地直接接大地,适用于大规模或高速电控装置;3、电容接地方式系统地通过数微法电容接大地,适用于系统地与大地可能有直流或低频电位差的设备。
屏蔽接地8种方式:1、低频信号电缆采用一端接地,一般在控制装置侧接地;2、高频敏感信号电缆,屏蔽层两端接地;3、热电偶传感器电缆,在被测装置侧接地;4、双重屏蔽电缆,外屏蔽层接屏蔽地,内屏蔽层接系统地;5、交流进线电缆,屏蔽层接保护地;6、进线滤波器外壳接保护地;7、电源变压器的屏蔽层接保护地,如有二次屏蔽层则接系统地或屏蔽地;8、晶闸管脉冲变压器的屏蔽层接保护地,如有二次屏蔽层则接晶闸管阴极。
常见接地种类-重复接地、保护接地、工作接地、防雷接地、屏蔽接
常见接地种类:重复接地、保护接地、工作接地、防雷接地、屏蔽接常见的接地种类有以下几项:重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
重复接地重复接地就是在中性点直接接地的系统中,在零干线的一处或多处用金属导线连接接地装置。
在低压三相四线制中性点直接接地线路中,施工单位在安装时,应将配电线路的零干线和分支线的终端接地,零干线上每隔1千米做一次接地。
对于距接地点超过50米的配电线路,接入用户处的零线仍应重复接地,重复接地电阻应不大于10欧。
保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接,称为保护接地。
保护接地主要应用在中性点不接地的供电系统中。
倘若不采用保护接地措施,那么人体触及带电外壳时,由于输电线和大地之间存在分布电容而构成回路,使人体有电流通过而发生触电事故。
倘若电气设备采用了保护接地措施,那么人体触及带电外壳时,人体与保护接地装置的电阻并联。
由于接地电阻小于人体电阻,此时可以认为通过人体的电流很小,电流几乎不通过人体,避免了触电事故。
工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地,在石化和其它防爆系统中还有本安接地。
防雷接地防雷接地是组成防雷措施的一部分,其作用是把雷电流引入大地。
建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)。
避雷器的一端与被保护设备相接,另一端连接地装置。
当发生直击雷时,避雷器将雷电引向自身,雷电流经过其引下线和接地装置进入大地。
此外,由于雷电引起静电感应副效应,为了防止造成间接损害,如房屋起火或触电等,通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地;雷电波会沿着低压架空线、电视天线侵入房屋,引起屋内电工设备的绝缘击穿,从而造成火灾或人身触电伤亡事故,所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。
屏蔽接地是消除电磁场对人体危害的有效措施,也是防止电磁干扰的有效措施。
低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注安工程师考点)
低压配电系统有三种接地形式(IT、TT、TN)系统的区别详解(注册安全工程师考点)根据现行的国家相关标准,低压配电系统有三种接地形式,即IT系统、TT系统、TN系统。
(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地,或通过高阻抗接地。
(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线,但IEC强烈建议不设置中性线。
因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。
IT系统接线图如图1所示。
图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时,接地故障电流仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V 负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。
使用场所:供电连续性要求较高,如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的。
只有在供电距离不太长时才比较安全。
关于接地:数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地
关于接地:数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中,大致有以下几种地线:(1)数字地:也叫逻辑地,是各种开关量(数字量)信号的零电位。
(2)模拟地:是各种模拟量信号的零电位。
(3)信号地:通常为传感器的地。
(4)交流地:交流供电电源的地线,这种地通常是产生噪声的地。
(5)直流地:直流供电电源的地。
(6)屏蔽地:也叫机壳地,为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法:(1)控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地,低频电路应一点接地。
在低频电路中,布线和元件间的电感并不是什么大问题,然而接地形成的环路的干扰影响很大,因此,常以一点作为接地点;但一点接地不适用于高频,因为高频时,地线上具有电感因而增加了地线阻抗,同时各地线之间又产生电感耦合。
一般来说,频率在1MHz以下,可用一点接地;高于10MHz时,采用多点接地;在1~10MHz之间可用一点接地,也可用多点接地。
(2)交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压,对低电平信号电路来说,这是一个非常重要的干扰,因此必须加以隔离和防止。
(3)浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来,这种方法简单,但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力,但一旦绝缘下降就会带来干扰。
还有一种方法,就是将机壳接地,其余部分浮空。
这种方法抗干扰能力强,安全可靠,但实现起来比较复杂。
(4)模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力,对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
(5)屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制,对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同,屏蔽地的接法也不一样。
IT、TT、TN系统的区别和应用
IT、TT、TN系统你分清楚了吗?引言:低压配电接地系统分为IT系统、TT系统、TN系统三种形式,而这三种接地方式非常容易混淆。
本人全面、深入总结了IT系统、TT系统、TN系统的原理、特点和适用范围,以期能对广大的电气人有所帮助。
首先给出定义。
根据现行的国家标准《低压配电设计规范》(GB50054),低压配电系统有三种接地形式,即IT 系统、TT系统、TN系统。
(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地,或通过高阻抗接地。
(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地,此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
下面分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地,用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线,但IEC强烈建议不设置中性线。
因为如果设置中性线,在IT系统中N线任何一点发生接地故障,该系统将不再是IT系统。
IT系统接线图如图1所示。
图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时,仅为非故障相对地的电容电流,其值很小,外露导电部分对地电压不超过50V,不需要立即切断故障回路,保证供电的连续性;-发生接地故障时,对地电压升高1.73倍;-220V负载需配降压变压器,或由系统外电源专供;-安装绝缘监察器。
使用场所:供电连续性要求较高,如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
接地型式的分类
接地型式的分类接地型式是指将电气设备、设施或系统与地面之间形成的电气连接方式。
接地型式的分类有不同的标准,通常根据接地的目的、接地方式和使用场景进行分类。
本文将介绍接地型式的分类、常见接地型式的特点及应用场景,以及接地型式选择的关键因素和接地装置的配置与施工要求。
一、接地型式的分类概述接地型式主要分为以下几种:1.直接接地:直接将电气设备或设施的金属外壳与地面接触,适用于中性点不接地的电力系统。
2.间接接地:通过接地装置(如接地网)将电气设备或设施的金属外壳与地面接触,适用于中性点接地的电力系统。
3.混合接地:既有直接接地,又有间接接地的组合形式,可根据系统需求灵活调整接地方式。
4.安全接地:为确保人身安全和设备正常运行,将电气设备或设施的金属外壳、电气设备、设施的工作接地与保护接地相结合。
二、常见接地型式的特点及应用场景1.直接接地:简单、可靠,适用于中性点不接地的电力系统,适用于各类电气设备、设施。
2.间接接地:具有良好的电磁兼容性,适用于中性点接地的电力系统,广泛应用于电力系统、通信系统、自动化控制系统等。
3.混合接地:根据系统需求灵活调整接地方式,兼顾直接接地和间接接地的优点,适用于多种场景。
4.安全接地:保障人身安全和设备正常运行,适用于各类电气设备、设施。
三、接地型式选择的关键因素1.系统需求:根据电气设备、设施的性能要求,选择合适的接地型式。
2.环境条件:考虑土壤电阻率、地下水位、气候条件等因素,选择适宜的接地型式。
3.安全性:确保人身安全和设备正常运行,选择安全性能好的接地型式。
4.经济性:在满足性能要求的前提下,综合考虑接地装置的投资和维护成本。
四、接地装置的配置与施工要求1.接地装置的选择:根据接地型式和系统需求,选择合适的接地装置,如接地网、接地棒、接地模块等。
2.接地电阻的测量:施工完成后,对接地装置的接地电阻进行测量,确保满足设计要求。
3.接地线的敷设:合理选择接地线材料和规格,确保接地线的可靠连接和足够的机械强度。
关于接地:数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地
关于接地:数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中,大致有以下几种地线:(1)数字地:也叫逻辑地,是各种开关量(数字量)信号的零电位。
(2)模拟地:是各种模拟量信号的零电位。
(3)信号地:通常为传感器的地。
(4)交流地:交流供电电源的地线,这种地通常是产生噪声的地。
(5)直流地:直流供电电源的地。
(6)屏蔽地:也叫机壳地,为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法:(1)控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地,低频电路应一点接地。
在低频电路中,布线和元件间的电感并不是什么大问题,然而接地形成的环路的干扰影响很大,因此,常以一点作为接地点;但一点接地不适用于高频,因为高频时,地线上具有电感因而增加了地线阻抗,同时各地线之间又产生电感耦合。
一般来说,频率在1MHz以下,可用一点接地;高于10MHz时,采用多点接地;在1~10MHz之间可用一点接地,也可用多点接地。
(2)交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压,对低电平信号电路来说,这是一个非常重要的干扰,因此必须加以隔离和防止。
(3)浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来,这种方法简单,但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力,但一旦绝缘下降就会带来干扰。
还有一种方法,就是将机壳接地,其余部分浮空。
这种方法抗干扰能力强,安全可靠,但实现起来比较复杂。
(4)模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力,对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
(5)屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制,对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同,屏蔽地的接法也不一样。
电路中的各种接地形式详解
除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中,大致有以下几种地线:(1)数字地:也叫逻辑地,是各种开关量(数字量)信号的零电位。
(2)模拟地:是各种模拟量信号的零电位。
(3)信号地:通常为传感器的地。
(4)交流地:交流供电电源的地线,这种地通常是产生噪声的地。
(5)直流地:直流供电电源的地。
(6)屏蔽地:也叫机壳地,为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法:(1)控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地,低频电路应一点接地。
在低频电路中,布线和元件间的电感并不是什么大问题,然而接地形成的环路的干扰影响很大,因此,常以一点作为接地点;但一点接地不适用于高频,因为高频时,地线上具有电感因而增加了地线阻抗,同时各地线之间又产生电感耦合。
一般来说,频率在1MHz以下,可用一点接地;高于10MHz时,采用多点接地;在1~10MHz之间可用一点接地,也可用多点接地。
(2)交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压,对低电平信号电路来说,这是一个非常重要的干扰,因此必须加以隔离和防止。
(3)浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来,这种方法简单,但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力,但一旦绝缘下降就会带来干扰。
还有一种方法,就是将机壳接地,其余部分浮空。
这种方法抗干扰能力强,安全可靠,但实现起来比较复杂。
(4)模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力,对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
(5)屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制,对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同,屏蔽地的接法也不一样。
电场屏蔽解决分布电容问题,一般接大地;电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。
[全]低压配电系统常见三种接地形式--IT系统、TT系统、TN系统
低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一)用电安全技术简介低压配电系统是电力系统的末端,分布广泛,几乎遍及建筑的每一角落,平常使用最多的是380/220V的低压配电系统。
从安全用电等方面考虑,低压配电系统有三种接地形式,IT系统、TT系统、TN系统。
TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。
1)IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统,如图1-8-1所示。
IT系统中,连接设备外壳可导电部分和接地体的导线,就是PE线。
图12)TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统,如图1-8-2所示。
通常将电源中性点的接地叫做工作接地,而设备外壳接地叫做保护接地。
TT系统中,这两个接地必须是相互独立的。
设备接地可以是每一设备都有各自独立的接地装置,也可以若干设备共用一个接地装置,图1-8-2中单相设备和单相插座就是共用接地装置的。
图23)TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统,它有三种形式,分述如下。
(1)TN—S系统TN—S系统如图1-8-3所示。
图中中性线N与TT系统相同,在电源中性点工作接地,而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。
在这种系统中,中性线N和保护线PE是分开的。
TN—S系统的最大特征是N线与PE线在系统中性点分开后,不能再有任何电气连接。
TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制)。
新楼宇大多采用此系统。
图3(2)TN-C系统TN-C系统如图1-8-4所示,它将PE线和N线的功能综合起来,由一根称为保护中性线PEN,同时承担保护和中性线两者的功能。
在用电设备处,PEN线既连接到负荷中性点上,又连接到设备外壳等可导电部分。
此时注意火线(L)与零线(N)要接对,否则外壳要带电。
TN-C现在已很少采用,尤其是在民用配电中已基本上不允许采用TN—C系统。
TT、IT、TN-C、TN-S、TN-C-S低压接地系统全面解析
低压配电接地系统要求根据具体的供电系统而做出正确的选择,而且对于电线、电缆的选择也有着较高的要求,如果不能符合要求将会造成不可估计的后果。
所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。
一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种:TN系统、TT系统和IT系统。
字母表示的含义是:第一个字母表示电源对地的关系,第二个字母表示电气设施的外露可导电部分对地的关系,第三、四两个字母表示中性线和保护线的组合情况。
TT系统就是将电气设备的金属外壳作接地保护的系统;TN系统就是将电气设备的金属外壳作接零保护的系统。
(1)TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统。
第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
TT系统就是电源中性点直接接地,用电设备外露可导电部分也直接接地的系统。
通常将电源中性点的接地叫做工作接地,而设备外露可导电部分的接地叫做保护接地。
TT系统中,这两个接地必须是相互独立的。
设备接地可以是每一设备都有各自独立的接地装置,也可以若干设备共用一个接地装置。
附图一TT接地系统示意图(2)TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。
它的特点如下。
一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,是TT 系统的5.3 倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT 系统优点多。
TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
接地种类有几种?常见的接地方式有几种
接地种类有几种?常见的接地方式有几种常见的保护接地两种方式:1、保护接零:适用于三相四线制中性点接地的配电系统中,将用电设备外壳与零线连接,当外壳与某相火线接触时,该相将有很大的短路电流通过,使保护电器动作,切断电源。
广泛应用于低压动力、照明、及小容量控制设备的配电系统中,应注意零线与保护地线分开配置。
2、保护接地:适用于三相四线制中性点不直接接地或不接地的配电系统中,将用电设备外壳与大地连接,如中性点不接地的供电变压器或独立的发配电系统,必须有接地监视器。
该方式干扰影响小,适于控制设备采用。
同一配电系统只能采用一种接地保护方式。
-----------------------------------------------------------------------------常见的接地种类有1、工作接地:是指发电机、变压器的中性点接地,主要作用是加强低压系统电位的稳定性,减轻由于一相接地,高低压短接等原因产生过电压的危险性。
2、保护接地:就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分)用导线与接地体可靠连接起来的一种保护人的方式。
3、保护接零:是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来,当设备绝缘损坏碰壳时,就形成单相金属性短路,短路电流流经相线——零线回路,而不经过电源中性点接地装置,从而产生足够大的短路电流,使过流保护装置迅速动作,切断漏电设备的电源,以保障人身安全。
4、重复接地:当系统中发生碰壳或接地短路时,可以降低零线的对地电压;当零线发生断裂时,可以使故障程度减轻。
5、防雷接地:针对防雷保护设备(避雷针、避雷线、避雷器等)的需要而设置的接地。
对于直击雷,避雷装置(包括过电压保护接地装置在内)促使雷云正电荷和地面感应负电荷中和,以防止雷击的产生;对于静感应雷,感应产生的静电荷,其作用是迅速地把它们导入地中,以避免产生火花放电或局部发热造成易燃或易爆物品燃烧爆炸的危险。
电力系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地大全!
电力系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地大全!电力系统中性点运行方式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。
我国电力系统目前所采用的中性点接地方式主要有三种:即不接地、经消弧线圈接地和直接接地。
小电阻接地系统在国外应用较为广泛,我国开始部分应用。
1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等而相位相差120°,其向量和等于零,地中没有电容电流通过,中性点对地电位为零,即中性点与地电位一致。
这时中性点接地与否对各相对地电压没有任何影响。
可是,当中性点不接地系统的各相对地电容不相等时,及时在正常运行状态下,中性点的对地电位便不再是零,通常此情况称为中性点位移即中性点不再是地电位了。
这种现象的产生,多是由于架空线路排列不对称而又换位不完全的缘故造成的。
在中性点不接地的三相系统中,当一相发生接地时:一是未接地两相的对地电压升高到√3倍,即等于线电压,所以,这种系统中,相对地的绝缘水平应根据线电压来设计。
二是各相间的电压大小和相位仍然不变,三相系统的平衡没有遭到破坏,因此可继续运行一段时间,这是这种系统的最大优点。
但不许长期接地运行,尤其是发电机直接供电的电力系统,因为未接地相对地电压升高到线电压,一相接地运行时间过长可能会造成两相短路。
所以在这种系统中,一般应装设绝缘监视或接地保护装置。
当发生单相接地时能发出信号,使值班人员迅速采取措施,尽快消除故障。
一相接地系统允许继续运行的时间,最长不得超过2h。
三是接地点通过的电流为电容性的,其大小为原来相对地电容电流的3倍,这种电容电流不容易熄灭,可能会在接地点引起弧光解析,周期性的熄灭和重新发生电弧。
弧光接地的持续间歇性电弧较危险,可能会引起线路的谐振现场而产生过电压,损坏电气设备或发展成相间短路。
故在这种系统中,若接地电流大于5A时,发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。
2、中性点经消弧线圈接地的三相系统中性点不接地三相系统,在发生单相接地故障时虽还可以继续供电,但在单相接地故障电流较大,如35kV系统大于10A,10kV系统大于30A时,就无法继续供电。
接地极的常见形式
接地极的常见形式
接地极是电气工程中不可缺少的一部分,其主要作用是保护电气设备和人员的安全。
接地极的常见形式如下:
1. 地网式接地极
地网式接地极是一种常见的接地极形式,它通过埋置在地下的大量金属棒或网来提供接地效果。
这种接地极可以分为垂直式和水平式两种,其中垂直式接地极适用于土壤导电性好的场合,水平式接地极适用于土壤导电性较差的场合。
2. 避雷针式接地极
避雷针式接地极是一种常用于建筑物、桥梁等高耸物体的接地极形式。
它通过将一个尖锐的导体置于物体的顶端,并与地面连接,以实现对建筑物的保护。
3. 电缆式接地极
电缆式接地极是一种由铜或铝制成的电缆,通过埋入地下并与其他接地设备相连来提供接地效果。
这种接地极适用于需要大量耗散电流的场合,如电力变压器、电机等。
4. 悬挂式接地极
悬挂式接地极是一种适用于场地狭小或地质条件较差的接地极形式。
它将导体挂在建筑物或其他支架上,并通过导线进行接地。
这种接地极能够在不占用地面面积的情况下提供可靠的接地效果。
以上是接地极的常见形式,工程师在选择接地极时需要根据实际情况进行考虑和选择,以保证设备和人员的安全。
【解惑】工作接地、防雷接地、保护接地傻傻分不清楚?
【解惑】工作接地、防雷接地、保护接地傻傻分不清楚?接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。
可以分为工作接地、防雷接地和保护接地。
一、工作接地工作接地网示意图工作接地就是由电力系统运行需要而设置的(如中性点接地),因此在正常情况下就会有电流长期流过接地电极,但是只是几安培到几十安培的不平衡电流。
在系统发生接地故障时,会有上千安培的工作电流流过接地电极,然而该电流会被继电保护装置在0.05~0.1s内切除,即使是后备保护,动作一般也在1s以内。
二、防雷接地防雷接地是受到雷电袭击(直击、感应或线路引入)时,为防止造成损害的接地系统。
常有信号(弱电)防雷地和电源(强电)防雷地之分,区分的原因不仅仅是因为要求接地电阻不同,而且在工程实践中信号防雷地常附在信号独立地上,和电源防雷地分开建设。
三、保护接地保护接地是为了防止设备因绝缘损坏带电而危及人身安全所设的接地,如电力设备的金属外壳、钢筋混凝土杆和金属杆塔。
保护接地只是在设备绝缘损坏的情况下才会有电流流过,其值可以在较大范围内变动。
四、接地安全要求(1)单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于400单台容量不超过100kVA。
或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10Ω,在土壤电阻率大于1000Ω·m的地区,当达到上述接地电阻值有困难时,工作接地电阻值可提高到30Ω。
(2)TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统的中间处和末端处做重复接地。
在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10Q。
在工作接地电阻值允许达到10Q的电力系统中,所有重复接地的等效电阻值不应大于10Q。
(3)在TN系统中,严禁将单独敷设的工作零线再做重复接地。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不是十分严格。
国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统。
下面内容就是对各种供电系统做一个扼要的介绍。
(一)工程供电的基本方式
根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN和IT系统,分述如下。
(1)TT方式供电系统:TT方式是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。
第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地,如图1-1所示。
这种供电系统的特点如下。
1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。
3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量。
把新增加的专用保护线PE线和工作零线N开,其特点是:
①共用接地线与工作零线没有电的联系;
②正常运行时,工作零线可以有电流,而专用保护线没有电流;
③TT系统适用于接地保护占很分散的地方。
(2)TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN表示。
它的特点如下。
1)一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,
这个电流很大,是TT系统的5.3倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
2)TN系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT系统优点多。
TN方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。
(3)TN-C方式供电系统:它是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示
(4)TN-S方式供电系统:它是把工作零线N和专用保护线PE严格分开的供电系统,称作TN-S供电系统,TN-S供电系统的特点如下。
1)系统正常运行时,专用保护线上没有电流,只是工作零线上有不平衡电流。
PE线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线PE上,安全可靠。
2)工作零线只用作单相照明负载回路。
3)专用保护线PE不许断线,也不许进入漏电开关。
4)干线上使用漏电保护器,工作零线不得有重复接地,而PE线有重复接地,但是不经过漏电保护器,所以TN-S系统供电干线上也可以安装漏电保护器。
5)TN-S方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统。
在建筑工程工工前的“三通一平”(电通、水通、路通和地平——必须采用TN-S方式供电系统。
(5)TN-C-S方式供电系统在建筑施工临时供电中,如果前部分是TN-C 方式供电,而施工规范规定施工现场必须采用TN-S方式供电系统,则可以在系统后部分现场总配电箱分出PE线,TN-C-S系统的特点如下。
1)工作零线N与专用保护线PE相联通,如图1-5ND这段线路不平衡电流比较大时,电气设备的接零保护受到零线电位的影响。
D点至后面PE线上没有电流,即该段导线上没有电压降,因此,TN-C-S系统可以降低电动机外壳对地的电压,然而又不能完全消除这个电压,这个电压的大小取决于ND 线的负载不平衡的情况及ND 段线路的长度。
负载越不平衡,ND线又很长时,设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大,而
且在PE线上应作重复接地。
2)PE线在任何情况下都不能进入漏电保护器,因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3)对PE线除了在总箱处必须和N 线相接以外,其他各分箱处均不得把N线和PE相联,PE线上不许安装开关和熔断器,也不得用大顾兼作PE线。
通过上述分析,TN-C-S供电系统是在TN-C系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时,TN-C-S系统在施工用电实践中效果还是可行的。
但是,在三相负载不平衡、建筑施工工地有专用的电力变压器时,必须采用TN-S方式供电系统。
(6)IT方式供电系统:I表示电源侧没有工作接地,或经过高阻抗接地。
每二个字母T表示负载侧电气设备进行接地保护。
TT方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
(二)供电线路符号小结
1)国际电工委员会(IEC)规定的供电方式符号中,第一个字母表示电力(电源)系统对地关系。
如T表示是中性点直接接地;I表示所有带电部分绝缘。
2)第二个字母表示用电装置外露的可导电部分对地的关系。
如T表示设备外壳接地,它与系统中的其他任何接地点无直接关系;N表示负载采用接零保护。
3)第三个字母表示工作零线与保护线的组合关系。
如C表示工作零线与保护线是合一的,如TN-C;S表示工作零线与保护线是严格分开的,所以PE
线称为专用保护线,如TN-S。

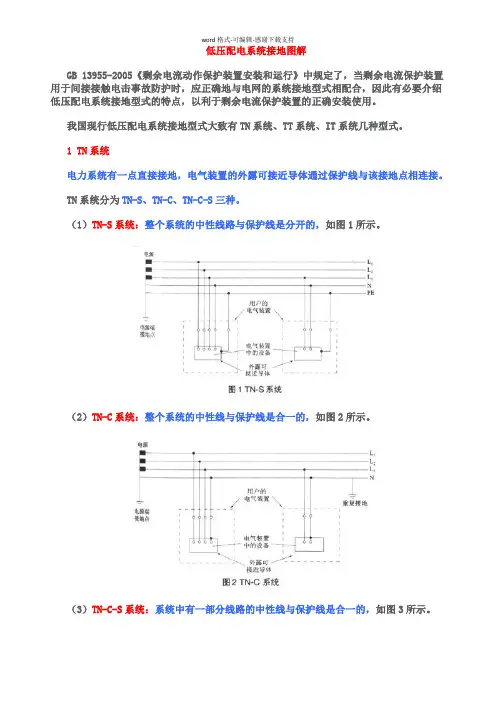

图一:TN-S接地系统(整个系统的中性线和保护线是分开的)
TN-C接地系统(整个系统的中性线和保护线是合一的)上图TT接地系统(TT接地系统有一个直接接地点,电气装置外露可导电部分则是接地)下图
TN-C-S接地系统(整个系统有一部分的中性线和保护线是合一的)
IT接地系统(IT接地系统的带电部分与大地间不直接连接,而电气装置的外露可导电部分则是接地的)字母标识:
第一字母表示电力系统的对地关系
T-----一点接地
I-----所有带电部分与地绝缘,或一点经阻抗接地
第二字母表示装饰的外露可导电部分对地关系
T-----外露可导电部分对地直接电气连接,与电力系统的任何接地点无关
N-----外露可导电部分与电力系统的接地点直接电气连接(在交流系统中,接地点通常就是中性点)如果后面还有字母,这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的
C-----中性线和保护线是合一的(PEN线)。
