画法几何及机械制图-读装配图与拆画零件图
读装配图和由装配图拆画零件图
1.3 由装配图拆画零件图
图9-29 分离阀体零件
1.3 由装配图拆画零件图
（2）确定视图表达方案
零件图和装配图表达的侧重点不同，因此，要根据零件 自身的结构特点及前面介绍的零件图视图选择原则，重新选 择视图，确定表达方案。可以参考装配图的表达方案，但要 注意不应受原装配图的限制。
本例中，阀体的主视图投射方向与装配图相同，主视图 和俯视图采用全剖视图，左视图采用半剖视图，如图9-30所 示。
① 明确装配体的功用、性能及工作原理。
② 明确装配体的结构，了解组成装配体的零件及各零件间的定
位、紧固方式和装配关系。
③ 明确各零件的作用、结构形状，想象零件的动作过程及装卸
顺序和方法。
④ 明确装配体的使用及调整方法。
1.2 识读装配图的方法和步骤
不同的工作岗位看图的目的是不同的，有的仅需要 了解机器或部件的用途和工作原理，有的要了解零件的 连接方法和拆卸顺序，有的要拆画零件图。
1.3 由装配图拆画零件图
1．拆画零件图的要求
① 拆画前，必须认真阅读装配图，全面深入了解设计意图，弄
清装配关系、技术要求和各个零件的主要结构。
拆画时，要从设计方面考虑零件的作用和要求，从工艺方面
② 考虑零件的制造和装配，使所画的零件图既符合设计要求又
符合生产要求。
1.3 由装配图拆画零件图
2．拆画零件图的方法和步骤
1.2 识读装配图的方法和步骤
③ 读懂零件的主要结构形状，了解其用途。运用形体分析法 并辅以线面分析法进行仔细分析，不仅要分析出零件的主 要结构形状，还要考虑零件为什么要采用这种结构形状， 并进一步分析该零件的作用。
④ 仔细分析装配图中表达不够完整的零件的结构形状。可先 分析相邻零件的结构形状，根据它和周围零件的关系及作 用，再来确定该零件的结构形状。若有零件图，也可作为 参考，从而弄清零件的细小结构及作用。
机械制图-如何由装配图拆画零件图
机械制图-如何由装配图拆画零件图装配图拆画出零件图是设计过程中的重要环节，是产品设计加工的重要手段。
必须在全面瞧明白装配图的本原上，按照零件图的内容和要求拆画零件图。
下面就介绍拆画零件图的一般方法步骤。
一、零件的分类处理拆画零件图前，要对装配图所示的机器或部件中的零件进行分类处理，以明确拆画对象。
按零件的不同情况可分以下几类：1、标准件大多数标准件属于外购件，故只需列出汇总表，填写标准人件的标记、材料及数量即可，不需拆画其零件图。
2、借用零件是指借用定型产品中的零件，可利用已有的零件图，不必另行拆画其零件图。
3、特不零件是设计时通过特不考虑和]计算所确定的重要零件，如汽轮机的叶片、喷嘴等。
这类零件应按给出的图样或数据资料拆画零件图。
4、一般零件是拆画的要紧对象，应按照在装配图中所表达的外形、大小和有关技术要求来拆画零件图。
如图1钻模装配图，共26种零件，除往12捉标准件，其余14种为一般零件，需拆画零件图。
此部件中无借用零件和特不零件。
一、瞧明白装配图分开零件瞧明白装配图，弄清机器或部件的工作原理、装配关系、各零件的要紧结构外形及功用，在此本原上将所要拆画的零件从装配线图中分开出来。
现以图1钻模中的模板6为例，讲明分开零件的方法：1、利用序号指引线瞧瞧左视图，从序号6的指引线起端圆点，可代到模板的位置和大致轮廓范围，从而明白它仅次于钻模上方。
2、用投影关系和形体分析法瞧左视图联系主、俯视图，对投影，用形体分析法可知，模板为前部长方体，后部为圆形体，呈前低年高外形，并可知其上各孔的位置。
3、用剖面线、画法和配合代号瞧左视图联系俯、主视图和剖视图“B—B〞可知：〔1〕模板与衬碱度7、V型压铁5这两个相邻剖面线方向、间隔不同，且接触面画一条线，特别轻易区分出来。
模板衬碱度7注有配合代号，因此模板此处庆为一光孔。
〔2〕模板的相邻件螺钉9、歪齿杆10、引导栏13由于受纵向剖切没画剖面线。
模板与螺钉9以螺纹连接，可知模板此处为一M6螺纹通孔。
画法几何_机械制图__装配图画法
15.1 装配图的作用和内容
装配图是表示产品及其组成部分的连接、装配关系的图样。他应 表明机器或部件的结构形状、工作原理，装配关系和技术要求。在进行产品设计 时，一般先画出装配图，然后依据装配图绘制零件图。装配图又是安
装、调试、操作和检修机器或部件的重要技术资料。
一.装配图的内容:
⒈ 一组视图 表画哪个零件好？ 根据部件的具体结构，确定主要装配干线，沿装配干线找出 装配基准件，即为先画的零件。
圆柱销定位
圆锥销定位 最好将销孔做成通孔
四.滚动轴承如以轴肩或孔肩定位，则轴肩或孔肩的高度须小于轴 承内圈或外圈的厚度，以便于维修时容易拆卸。
不合理
合理
不合理
合理
五. 采用防松装置避免紧固件由于机器工作时的振动而变松。
双螺母防松
止退垫圈防松
开口销防松
弹簧垫圈防松
六. 留出装拆螺栓的空间，板手的空间，或安装孔或 工具孔，以便于装拆。
装配图
一.装配图的尺寸标注
1.性能(规格)尺寸
表示机器或部件的性能和规格的尺寸，在设计时就已经确定。
例如：球阀通孔的直径20，与液体流量有关。
2.装配尺寸
零件间的配合性质的尺寸及影响其性能的重要相对位置尺寸。
3.例安如装：尺球寸阀的阀体与阀盖的配合尺寸50HH111。1
将机器或部件安装到机座上所需要的尺寸。
以球阀为例：它是一种控制液体流量的开关装置。
转动扳手13，阀杆12通过嵌 入阀芯槽内的扁榫转动阀芯4， 使流体通过或截断。
填料压 紧盖11
剖视的轴测图确实形象 填料9、10
地帮助理解机器或部件的 填料垫8 工作原理、各组成部分的 简单位置及装配关系。 螺母7

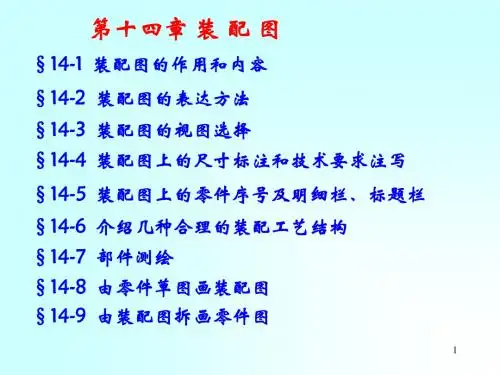

画法几何及机械制图-14 OK.装配图分解
零 部 件 序 号 、 明 细 栏 和 标 题 栏
A―A
φ25H8/f8 140 220
定位凸块在阀体上
B―B
φ113
φ107
42 100 240
对零件进行编 号，并在标题栏上 方按编号顺序填写 明细表。
φ97
φ80
明 细 栏
螺钉 GB/T 73 M6×12
技术要求 1.装配后进行压力检验25Mpa. 2.关闭阀门时不得有泄漏.
二、装配图的特殊表达方法
Ý Â¨ Ë· Í ¿ ² ò ¼ ¯ » »· ¨ Í Ó· â ò ¼ ¯ » »· ¨
ö ¹ ¯ ¶ á Ö Ð ³ ò ¼ ¯ » »· ¨
æ µ ¬ Æ ò ¼ ¯ » »· ¨
Ý Â¤ ¶ ¡ Ê Ô Â ó º Ã Ó Ð Ö Ä Ð ß Ï± í ¾ Ê » Î Ã Ö
开在同一平面上
画出，并标注 “XX展开”
15
§14-2 装配图的表达方法
6. 单独表示法
在装配图中， 有时要特别说明 某个零件的结构 形状，可以单独 画出该零件的某 个视图，但要在 所画视图的上方 注写该零件的视 图名称，在相应 视图附近用箭头 指明投影方向， 并注上相同的字
二、装配图的特殊表达方法
A―A
定位凸块在阀体上
必 要 的 尺 寸
B―B
φ25H8/f8 140 φ113 φ107 φ97 φ80 42 100 240 220
规格尺寸
总体尺寸
必要的尺寸包括部件或 机器的规格（性能）尺寸、 零件之间的配合尺寸、外形 尺寸、部件或机器的安装尺 寸和其它重要尺寸等。
6
二、装配图的内容
拆去件3、10
B―B
工程图学课件-第12讲读装配图拆画零件图-1
注意：
零件图与装配图在视图内容、表达方法、尺寸标 注等方面的不同。
2. 拆画零件图应注意的问题 :
Does and don’ts in detailing
(1) 零件的视图表达方案应根据零件的结构形状确定， 而不能盲目照抄装配图。
( 2) 在装配图中允许不画的零件的工艺结构，如倒角、 圆角、退刀槽等，在零件图中应全部画出。
绘图比例说明
⚫习题集内有A2大装配图，作业要求画A2 图纸，比例和装配 图一样（接近2：1，但原图不准，所以不用管具体比例了）；
⚫除装配图已有尺寸要保证，其余尺寸可稍微调整，保证视图 对应关系正确，和其他零件能装配到一起。
视图表达方案 装配图上哪些视图涉及到了壳体？ 主视图
左视图
后视图（A向视图） E向视图（右视图）
由装配图的标题栏可知，该部件名称为风窗 除冰器，是飞机驾驶舱风挡玻璃上的除冰霜装置 （图中仅画出传动部分）。由明细栏和外形尺寸 可知它由28种零件组成，结构比较复杂。
装配图
⒉ 分析部件的工作原理
课本 P134～139
蜗轮蜗杆减速（两交叉轴）
Wormgear and worm for Skew shafts
装配图
4. 分析零件间的装配关系和部件结构
分析部件的装配关系，要弄清零件之间 的配合关系、连接固定方式等。
① 配合关系
可根据图中配合尺寸的配合代号，判 别零件配合的基准制、配合种类及轴、孔 的公差等级等。
风窗除冰器有蜗轮轴系和蜗杆轴系两 条主装配线。
② 连接和固定方式
弄清零件之间用什么方式连接，零件 是如何固定、定位的。
螺钉被切 断（剖卸 画法）
螺塞
理工大学工程制图读装配图和拆画零件图
一、读装配图
1．识读装配图的基本要求 1 了解部件的名称、用途及工作原理. 2 了解其装配关系及装拆顺序. 3 了解各零件的作用及结构形状.
2．读装配图的方法和步骤 1 概括了解 仪表车床尾架是用于仪表车床上加工轴类零件
时顶紧零件的装置.
上海理工大学《机械制图》课件
上海理工大学《机械制图》课件
1．分离零件的方法
1 先从明细栏中找到要拆画零件的序号和名称. 2 根据该序号的指引线找到它在装配图中所在的位置. 3 根据投影关系、剖面线的方向和间隔,找出该零件在各视 图中的投影,将该零件从装配图中分离出来.
2．对零件结构形状的处理
对部分复杂零件的结构作进一步的分析或对某些结构 进行改进设计.
上海理工大学《机械制图》课件
尾架体属于箱体类零件,其主视图按工作位置原则来选取.
采用A-A 全剖视图, 表达该孔 和底板的 结构,及 其左右两 端面螺孔 的深度等.
表达端面 上螺孔的 分布情况 及R26凸 柱部分与 尾架体上 部的关系.
采用B－B全剖视 图,表达上部两孔相 交的情况及上部与 底板的连接部分的 结构.
H6 h6
c. 拆画轴套、螺杆和夹紧套
上海理工大学《机械制图》课件
d. 拆画尾架体
补交线 补椭圆
补线条
补线条
补线条 补线条
上海理工大学《机械制图》课件
补全尾架体ቤተ መጻሕፍቲ ባይዱ件中所缺的图线
上海理工大学《机械制图》课件
3．对零件表达方案的处理
装配图注重于表达零件装配关系,零件图注重于表达零件结 构形状.
在拆画零件图时,不能简单地照搬装配图的表达方案,而应 根据零件的类型和整体结构形状重新选择视图.
CAD教程第34章-装配图的读图方法和拆画零件图
CAD教程第34章-装配图的读图方法和拆画零件图在机器或部件的设计、制造、使用和维修过程中，在技术革新、技术交流等生产活动中，常会遇到读装配图和拆图的问题。
一、读装配图读装配图通常可按如下三个步骤进行：1、概括了解首先从标题栏入手，可了解装配体的名称和绘图比例。
从装配体的名称联系生产实践知识，往往可以知道装配体的大致用用途。
再从明细栏了解零件的名称和数量，并在视图中找出相应零件所在的位置。
另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。
2、详细分析分析装配体的工作原理，分析装配体的装配连接关系，分析装配体的结构组成情况及润滑、密封情况，分析零件的结构形状。
要对照视图，将零件逐一从复杂的装配关系中分离出来，想出其结构形状。
分离时，可按零件的序号顺序进行，以免遗漏。
标准件、常用件往往一目了然，比较容易看懂。
轴套类、轮盘类和其它简单零件一般通过一个或两个视图就能看懂。
对于一些比较复杂的零件，应根据零件序号指引线所指部位，分析出该零件在该视图中的范围及外形，然后对照投影关系，找出该零件在其它视图中的位置及外形，并进行综合分析，想象出该零件的结构形状。
在分离零件时，利用剖视图中剖面线的方向或间隔的不同及零件间互相遮挡时的可见性规律来区分零件是十分有效的。
对照投影关系时，借助三角板、分规等工具，往往能大大提高看图的速度和准确性。
对于运动零件的运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。
3、归纳总结在概括了解、深入分析的基础上，为了对整个装配体有一个完整、全面的认识，还应进行归纳总结。
一般可按以下几个主要问题进行：（1）装配体的功能是什么？其功能是怎样实现的？在工作状态下，装配体中各零件起什么作用？运动零件之间是如何协调运动的？（2）装配体的装配关系、连接方式是怎样的？有无润滑、密封及其实现方式如何？（3）装配体的拆卸及装配顺序如何？（4）装配体如何使用？使用时应注意什么事项？（5）装配图中各视图的表达重点意图如何？是否还有更好的表达方案？装配图中所注尺寸各属哪一类？上述读装配图的方法和步骤仅是一个概括的说明。
工程图学：读装配图并拆画零件图的方法
作业：P45
小结
读装配图的重点: 1. 分析部件的工作原理和零件间的装配关系 。 2. 确定主要零件的结构形状。这是看图中的
难点，在练习中逐步掌握。 3. 通过拆画零件图，提高看图和画图的能力。
B-B
齿 轮 油 泵 装 配 图
返回
3.分析尺寸和技术要求： 逐个分析各尺寸属于五类尺寸中的那一
种。如Ф 20为性能规格尺寸…。
装配图
4.由装配图拆画零件图
• 例如：拆画件5阀盖 ①先找到该零件在装
配图中的轮廓。
②分析该零件属于哪 一类典型零件，然后 进行视图选择，这个 零件是轮盘类零件， 主视图轴线水平横放， 再选一个左视图即可。 主视图采用旋转剖， 并画出螺纹。
装配图
③ 密封装置
为了防止漏油及灰尘、水分进入泵体内 影响齿轮传动，在主动齿轮轴的伸出端设有 密封装置。
端盖与泵体之间有垫片。 垫片的另一个作用是调整齿轮的轴向 间隙。
装配图
④ 装拆顺序 部件的结构应利于零件的装拆。 齿轮油泵的装拆顺序：
拆螺钉 、销钉 → 端盖 → 齿轮轴 → 螺母及垫圈→填料压盖及填料。
6) 各零件的作用；（密封装置）
7) 装配线的装、拆顺序和方法。
• 认识整体 • 各装配线、装配点的相互位置关系、连接关系及传动关系；
• 在了解部件综合运动的基础上，分析工作过程和工作原理，
认识部件的功能。
装配图
齿轮油泵装配图读图
B-B
1、哪些零件组成？ 怎样区分零件？
• 装配图规定画法，剖面 线方向间隔；
② 接触面: Ra值取6.3~3.2，如零件的定位 底面Ra可取3.2，一般端面可取6.3等。
③ 需加工的自由表面（不与其它零件接触 的表面）: Ra值可取25~12.5，如螺栓 孔等。
机械制图读装配图和拆画零件图
01
03
绘制草图
在选定视图的基础上，绘制零件的草 图，初步确定各部分的结构和尺寸。
技术要求
根据零件的功能和使用 公差等。
05
04
标注尺寸
根据零件的实际尺寸和设计要求，标 注完整的尺寸，包括定形、定位和配 合尺寸。
零件图的绘制规范
视图布局
遵循机械制图的国家标准，合理安排视图， 保持图纸整洁、清晰。
2. 学习如何识别零件的名称、规格和材料；
03
练习读装配图
3. 分析零件之间的装配关系和连接方式； 4. 掌握工作原理和操作流程。
注意事项：注意细节，避免遗漏重要信息，多做练习，提高阅读速度和理解能力。
练习拆画零件图
总结词
掌握拆画零件图的方法和技巧
详细描述
通过练习将装配图中的各个零件拆画成单独的零件图，掌握零件的结构、尺寸和技术要求，提高绘图 技能。
符号使用
正确使用机械制图的各类符号，如剖面、表 面粗糙度、形位公差等。
尺寸标注
遵循尺寸标注的国家标准，确保尺寸完整、 准确，易于理解。
字体和线型
使用规定的字体和线型，保证图纸的一致性 和规范性。
实例分析
实例一
通过对某一齿轮轴的装配图进行拆画，详细介绍如何按照绘制步骤和规范进行 零件图的绘制。
实例二
VS
回顾
在本次研究中，我们详细介绍了读装配图 与拆画零件图的基本步骤和方法，包括如 何识别零件、理解装配关系、进行尺寸分 析和绘制零件图等。同时，我们也通过实 际案例分析，深入探讨了读装配图与拆画 零件图的实践应用。
对未来的展望
发展前景
随着机械制造业的不断发展，机械制图技术也在不断进步。 未来，随着CAD、CAE等计算机辅助技术的发展，机械制图 将更加高效和精确。因此，对于机械制图技术人员来说，不 断学习和掌握新技术是必要的。
读装配图及拆画零件图
第九章--第四讲读装配图及拆画零件图一、知识要点1．读装配图的步骤、方法。
2．从装配图中拆画零件图的过程、步骤、注意要点。
二、教学方法在了解装配图的画图、测绘方法、步骤的基础上，要具体结合齿轮油泵的识读，介绍拆画零件图的方法和步骤，进一步巩固上一讲学习的有关装配图画图的知识。
在教学过程中，要利用课件、模型和黑板图等多种手段组织教学，多利用直观和形象教学。
三、课前准备准备齿轮油泵的实物和相应的齿轮油泵的图纸或电子图片，准备学生测绘用的足够的模型、图纸和量具。
熟悉课件和电子挂图的内容。
四、完成内容、重点、难点1．识读齿轮油泵的装配图。
2．重点是被拆画零件表达方法的选择、绘制方法和过程。
3．难点是尺寸和技术要求的确定、合理的尺寸标注。
五、教学内容读装配图及拆画零件图在生产中无论是机器的设计制造，技术交流，还是机器的使用、维修，都要用到装配图。
因此从事工程技术的人员必须能读懂装配图。
（一）读装配图的基本要求通过读装配图一般应了解如下内容：1．装配体的名称、用途和工作原理。
2．各零件的相对位置及装配关系，调整方法和装拆顺序。
3．主要零件的形状和在该装配体中的作用。
现以齿轮油泵装配图（图9—38）为例，说明装配图的看图方法。
图9—38 齿轮油泵装配图（二）读装配图的方法和步骤1．概括了解从标题栏中了解部件名称，按图上序号对照明细表，了解组成该装配体各零件的名称、材料和数量。
图9—39 齿轮油泵工作原理示意图2．分析视图通过阅读零件装配图的表达方案，分析所选用的视图、剖视图、剖面图及其他表达方法所侧重表达的内容，了解装配关系。
油泵装配图选用了主、俯、右三个基本视图。
主视图按装配体的工作位置绘制，作了局部剖，保留了下部出油口附近的外形。
右视图以拆卸画法（拆曲泵盖9、垫片8）将一对齿轮? 合情况与进、出油口的关系表达清楚。
俯视图是通过两出论轴线剖切的全部视图。
它所表达的重点是主动轴齿轮3、从动齿轮12，小轴13三者与泵体1、泵盖9的装配关系，以及泵体上安装板的形状，四个孔的分布情况。
装配图读图及拆图
4.分析零件间的装配关系和部件结构
① 配合关系
根据图中配合尺寸的 配合代号，判别零件 配合的基准制、配合 种类及轴、孔的公差 等级等。 齿轮的齿顶和泵体空腔 的内壁是φ 48.5H8/f7 基孔制，间隙配合。
轴与孔的配合
尺寸为φ 16H7/h7属 基孔制，间隙配合。 说明轴在泵体、端
盖的轴孔内是转动
2.确定零件图视图的表达方案
在选择视图方案时，应首先选择主视图。 零件的主视图可以和 装配图中零件的主视图相 同，也可以根据选择主视 图的原则重新选择，这由 所绘制零件的形状特征来 确定。视图数量和表达方 法的选择，需要根据具体 零件进行具体分析、比较， 最后确定出合理的表达方 案。
3.标注零件图上的尺寸
（1）标注表面粗糙度。零件各表面的作用不同，对 各表面粗糙度的要求也不同，在零件图上要注写粗糙 度代号和数值。一般情况下，有相对运动或配合要求 的表面，粗糙度数值应小些。对有密封、耐蚀、装饰 要求的表面，粗糙度数值也应小些。静止的表面或自 由表面的粗糙度数值应大些。
（2）标注尺寸公差。
（3）注写其他技术要求。技术要求是零件图的重要内 容，拟定的技术要求是否正确，将直接影响零件的加 工质量和工作性能。在制定技术要求时，应根据零件 在部件中的作用，参考有关技术资料或类似产品的图 纸，用类比法选择确定。
2.了解工作原理和装配关系
分析部件的工作原理，一般应从运动关系入手， 并进一步弄清楚零件之间的连接关系和配合性质。
齿轮油泵是机器中用于输送润滑油的一个部件。当主 动轮按逆时针方向旋转时，带动从动轮顺时针旋转。啮合 区内右边的压力降低而产生局部真空，油池中的油在大气 压力的作用下，由进油孔进入油泵的吸油口（低压区）， 随着齿轮的传动，齿轮中的油不断沿箭头方向被带至左边 的压油口（高压区）把油压出，送至机器中需要润滑的部 位。图中主视图较完整地表达了零件间的装配关系：泵体 6是齿轮油泵中的主要零件之一，它的内腔正好容纳一对 齿轮；左端盖1，右端盖7，支承齿轮轴2和传动齿轮轴3的 旋转运动；两端盖与泵体先由销4定位后，再由螺钉15连 成整体；垫片5、密封圈8、填料压盖9、压紧螺母10，都 是为了防止油泵漏油所采用的零件或密封装置。
9-5 读装配图和拆画零件图
第五节 读装配图和拆画零件图
一、读装配图的方法与步骤 二、由装配图拆画零件图 三、读减速器装配图
高等教育出版社上海分社
一、读装配图的方法与步骤 读装配图的基本要求是：
“十二五”职业教育国家规划教材
（１） 了解部件的工作原理和使用性能。 （２） 弄清各零件在部件中功能、零件间装配关系和连接方式。 （３） 读懂部件中主要零件的结构形状。 （４） 了解装配图中标注的尺寸以及技术要求。
“十二五”职业教育国家规划教材
(1)从动轴
高等教育出版社上海分社
三、读减速器装配图 2.由装配图拆画零件图
“十二五”职业教育国家规划教材
(2)箱体
高等教育出版社上海分社
三、读减速器装配图 1.读懂装配图
“十二五”职业教育国家规划教材
高等教育出版社上海分社三来自读减速器装配图 1.读懂装配图
“十二五”职业教育国家规划教材
高等教育出版社上海分社
三、读减速器装配图 1.读懂装配图
“十二五”职业教育国家规划教材
高等教育出版社上海分社
三、读减速器装配图 2.由装配图拆画零件图
高等教育出版社上海分社
一、读装配图的方法与步骤
“十二五”职业教育国家规划教材
１．概括了解 ２．分析工作原理和装配关系
３．分析零件结构形状
高等教育出版社上海分社
一、读装配图的方法与步骤
“十二五”职业教育国家规划教材
高等教育出版社上海分社
二、由装配图拆画零件图
“十二五”职业教育国家规划教材
高等教育出版社上海分社
