华中伺服电机专用行星减速机、

750W伺服电机减速机

750W伺服电机减速机可配进口国产伺服电机减速机,减速机、变速机精密伺服行星欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

各品牌减速机对比

48,55
48,60
LP+经济型精密行星齿轮箱
有轴输出型(LP+)与法兰输出型(LPB+),适用于周期工作(S5)与连续工作(S1)最大加速力矩T:10、5Nm-450Nm减速比:单级传动3,5,7,10 二级传动;15,16,20,25,30,35,50,70,100速比3,7,15,30只提供LP70,90,120有效率:单级传动>97% 二级传动>95%内置热胀自平衡技术回程间隙;标准间隙12-15arcmin 定制可以达到8-10arcmin
TK+法兰输出型得直角精密齿轮箱
采用双曲面齿轮技术,适用于间歇运动(S5)与连续运动(S1)。与同类产品相比较,输出力矩增大200%,转速提高100%。最大加速力矩T:20-640Nm。速比:单节传动3,4,5,7,10,二级传动12,16,20,25,28,35,40,50,70,100回程间隙:<5arcmin
SK+轴输出型直角双曲面精密齿轮箱
采用双曲面齿轮技术,适用于间歇运动(S5)与连续运动(S1)与同类产品相比较,输出扭矩增大到200%,转速提高100%。最大加速力矩T:20-640Nm速比:单级:3,4,5,7,10 二级12,16,20,25,28,35,40,50,70,100回程间隙;<5arcmin
TPK+法兰输出型得直角精密行星齿轮箱
最大加速力矩:80Nm-1600Nm一级传动:3,4,5,7,10, 二级传动:12、16、20、25、28、35、40、50、70、100三级传动:64、 84、 100、 125、 140、 175、 200、 250、 280、 350、 400、500、700、1000回程间隙;<4arcmin 定制<2arcmin有效率:二级为94% 内置热胀自平衡技术,阿尔法伺服电机专利安装法TPK+MA 三级传动:66,88,110,137、5,154,220,385 四级传动:330,462,577、5,770,1087,1540,2695,3850,5500TP+500MF 四级传动:180,240,300,375,420,500,560,600,700,800,875,1000

行星齿轮减速机构成及意义、特点

行星齿轮减速机构成及意义、特点行星减速机主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星减速机是一种用途广泛的工业产品,其性能可与其它军品级减速机产品相媲美,却有着工业级产品的价格,被应用于广泛的工业场合。

该减速器体积小、重量轻,承载能力高,使用寿命长、运转平稳,噪声低。

具有功率分流、多齿啮合独用的特性。

最大输入功率可达104kW。

适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN 子母齿轮传动减速器、弹性均载少齿差减速器。

湖北行星减速机伺服电机减速器行星减速机精密减速机黄冈

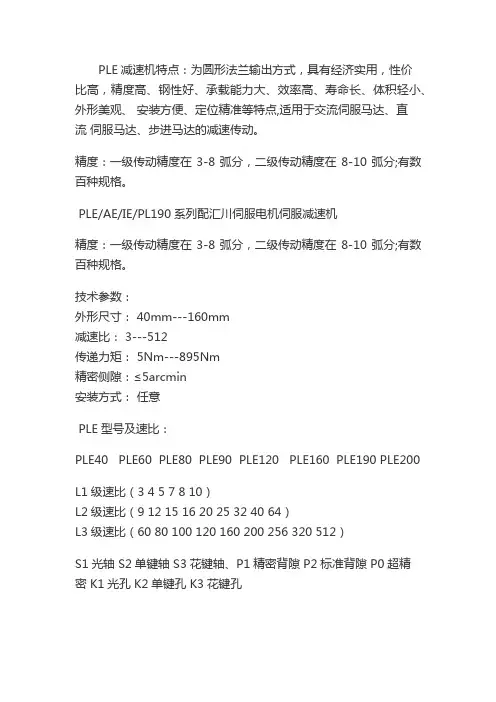

PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。

.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。

.多种类型电机匹配，如步进，交流、直流电机等。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

行星减速机技术参数

概述行星减速机（planetary reducer）是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，行星减速机广泛汽车、钢铁、家居、医疗、电子设备、船舶、机械设备等领域。

分类一般的减速机有斜齿轮减速机，精密行星减速机、伺服专用行星减速机、直角行星减速机、行星齿轮减速机、螺旋齿轮减速机、精密型减速机、蜗轮蜗杆减速机、行星摩擦式机械无级变速机等等。

级数按级数分一般有三种：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但雷荇行星减速电机可做到五级，减速比最大做到4592：1；原理由一个内齿环(A)紧密结合于齿箱壳体上，环齿中心有一个自外部动力所驱动之太阳齿轮(B)，介于两者之间有一组由三颗齿轮等分组合于托盘上之行星齿轮组(C)该组行星齿轮依靠著出力轴、内齿环及太阳齿轮支撑浮游于期间；行星减速机当入力侧动力驱动太阳齿时，可带动行星齿轮自转，并依循著内齿环之轨迹沿著中心公转，游星之旋转带动连结于托盘之出力轴输出动力。

参数级数：行星齿轮的套数。

由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。

回程间隙：将输出端固定，输入端顺时针和逆时针方向旋转，使输入端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙。

行星减速机按照用途分为大功率减速机、小功率减速机，不同参数、尺寸、材质、电压、电流、速比、负载、空转等参数的行星减速机，分别应用于不同的领域；例如兆威减速机小型行星减速机参数：尺寸：3.4mm-38mm电压：3V-24V功率：0.5W-50W速比：2-2000材质：塑胶、金属齿轮扭矩=9550×电机功率÷电机输入转速×速度比×使用系数备注：电机功率单位【Kw】电机转速单位【r/m】输出扭矩单位【N·m】型号行星减速机的型号命名方式分别根据规格、尺寸、材质、结构来命名；例如兆威机电开发的小型行星减速机的性能行星减速机体积小、重量轻，承载能力高，使用寿命长、运转平稳，噪声低、输出扭矩大，速比大、效率高、性能安全的特点。

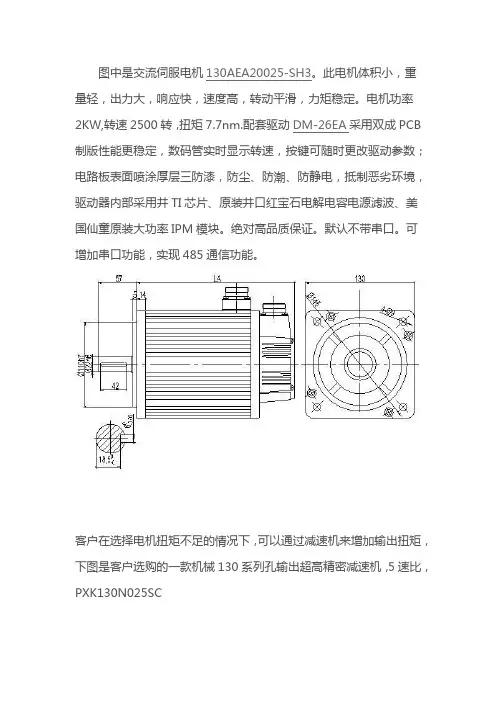

2KW伺服电机搭配25速比精密孔输出行星减速机输出扭矩182NM(LP)

图中是交流伺服电机130AEA20025-SH3。

此电机体积小，重量轻，出力大，响应快，速度高，转动平滑，力矩稳定。

电机功率
2KW,转速2500转，扭矩7.7nm.配套驱动DM-26EA采用双成PCB 制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。

绝对高品质保证。

默认不带串口。

可增加串口功能，实现485通信功能。

客户在选择电机扭矩不足的情况下，可以通过减速机来增加输出扭矩，下图是客户选购的一款机械130系列孔输出超高精密减速机，5速比，PXK130N025SC
搭配2KW伺服电机，输出扭矩为7.7*25*95%=182NM≤250NM （减速机能承受的额定输出扭矩）因此可以输出182NM的力，输出转速为2500/25=100转每分钟
机械款孔输出行星减速机内部齿轮采用优质低碳合金钢，经渗碳淬火，研磨跑合，具有体积小，重量轻，承载能力高，使用寿命长，运转平稳，噪声低，输出扭矩大，速比大，效率高，性能安全的特点。

广泛应用于数控自动化设备当中。

具体尺寸图如下;。

伺服电机减速机扭矩计算公式

伺服电机减速机扭矩计算公式前言在伺服控制系统中，减速机是一个重要的组成部分。

它通过降低伺服电机的转速，提供更大的输出扭矩。

本文将介绍伺服电机减速机扭矩计算公式及其应用。

1.什么是伺服电机减速机？伺服电机减速机是将伺服电机输出的高速低扭矩转变为低速高扭矩的装置。

它由机械传动部分和行星减速机两部分组成，通过减少转速和增加转矩来满足实际工作需求。

2.伺服电机减速机扭矩计算公式伺服电机减速机的扭矩计算公式如下：输出扭矩=输入扭矩×减速比×传动效率其中，-输入扭矩是指伺服电机输入到减速机的扭矩，单位为牛米（N·m）；-减速比是指减速机输出转速与输入转速之比，是一个无量纲的值；-传动效率是指减速机传动中的能量损失比例，通常为一个小于1的小数。

3.如何计算伺服电机减速机扭矩？要计算伺服电机减速机的扭矩，需要先获得输入扭矩、减速比和传动效率的数值。

3.1输入扭矩的获得输入扭矩是由伺服电机输出的扭矩决定的。

一般通过电机的技术手册或者测力计等设备来获得。

3.2减速比的获得减速比是减速机输出转速与输入转速之比。

减速比可以通过减速机的技术手册或者生产厂家提供的参数获得。

3.3传动效率的获得传动效率是减速机传动中的能量损失比例，影响减速机的实际输出扭矩。

传动效率可以通过减速机的技术手册或者生产厂家提供的参数获得。

3.4实例演示假设伺服电机输出扭矩为100N·m，减速比为10:1，传动效率为0.9，则计算得到的输出扭矩为：输出扭矩=100N·m×10×0.9=900N·m4.伺服电机减速机扭矩计算公式的应用伺服电机减速机扭矩计算公式在工程设计和设备选择中具有重要的应用价值。

首先，通过计算输出扭矩，可以确定所需的伺服电机和减速机的参数。

根据实际工作需求，选择合适的输入扭矩、减速比和传动效率，以获得所需的输出扭矩。

其次，通过计算输出扭矩，可以评估减速机的工作性能。

行星减速机

行星齿轮减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.关于行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星摆线针轮减速机：全部传动装置可分为三部分：输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。

当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。

伺服电机匹配行星减速机的方法

伺服电机匹配行星减速机的方法
伺服电机匹配行星减速机的方法包括以下步骤：
1. 确定减速器的类型：根据应用需求，选择适合的减速器类型。

伺服电机匹配的行星减速器通常分为直齿、斜齿、方法兰和圆法兰等类型。

2. 确定减速器的规格：减速器的规格通常与伺服电机的功率有关。

根据电机的功率，选择相应规格的行星减速机法兰。

3. 确定减速器的减速比：减速比是根据需要伺服电机达到的效果来确定的。

可以询问技术人员所需的减速比，或者根据减速器扭矩和电机扭矩进行计算。

4. 计算减速器的扭矩：根据电机的工作条件，计算出减速器的输出扭矩。

减速器的额定扭矩应大于或等于电机的额定扭矩乘以减速比。

5. 确定减速器的精度：根据具体工作要求，选择适合的减速器精度等级。

一般来说，用于伺服电机的减速器间隙不应大于15arcmin，等级区分为P1、P2、P0。

6. 考虑其他因素：在选择伺服电机匹配的行星减速机时，还需要考虑其他因素，如减速机的刚性、质量、使用寿命和维护要求等。

综上所述，伺服电机匹配行星减速机的方法需要综合考虑多个因素，包括减速器类型、规格、减速比、扭矩、精度和其他因素。

只有选择合适的减速器才能达到理想的效果。

伺服电机直角行星减速机

伺服电机直角行星减速机KBR系列精密伺服直角行星减速机：特点：为方形法兰转角式结构，具有精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、可解决轴向空间限制、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

KBR系列精密伺服直角行星减速机：分KBR40、KBR60、KBR90、KBR115、KBR142、KBR180、KBR220、KBR280直角式常用机座型号，速比：3~1000有20多种比速可选择；分一级、二级和三级减速传动；精度：一级传动精度在5-8弧分，二级传动精度在7-10弧分；三级传动精度在9-12弧分；有数百种规格。

产品型号例如：KBR142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备，太阳能、工业机器人、医疗设备、精密测试仪器等高精度场合的应用。

性能及特点：1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩；2、采用3D/PORE的设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；3、齿轮材料选用高级的铬钼钒合金钢，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，以获得最佳的耐磨耗和耐冲击韧性；4、行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力；5、使用NYOGEL792D合成润滑油脂，并采用IP65防护等级的密封设计，润滑油不泄露，免维护；6、输入端与马达的连接采用筒夹式的锁紧机构并经动平衡分析，以确保在高输入转速下结合介面的同心度和零背隙的动力传递；7、整支齿轮棒材制作出的太阳齿轮，刚性强，同心度准确；8、独特的马达连接板和轴衬的模组化设计，适用于任何伺服马达；9、齿轮箱表面利用无电解镍处理，马达连接板采用黑色阳极处理，提高环境的耐受性和抗腐蚀能力；10、齿轮箱和内环齿轮采用一体式的设计，结构紧凑、精密度高、输出扭矩.KBR系列精密行星减速机性能参数：KBR系列精密行星减速机转动惯量：。

行星减速机计算

行星减速机计算
摘要：
1.行星减速机的定义和作用
2.行星减速机的减速比计算方法
3.如何根据需求选择行星减速机
4.行星减速机的优缺点
正文：
一、行星减速机的定义和作用
行星减速机是一种广泛应用于工业领域的减速设备，其作用是通过降低电机的输出转速，提高输出扭矩，以满足各种工况的需求。

在工业生产中，行星减速机常常用于控制机械设备的转速、扭矩和方向，从而实现精确、平稳的运动。

二、行星减速机的减速比计算方法
行星减速机的减速比计算方法主要有两种：
1.定义计算方法：减速比= 输入转速/ 输出转速。

这是最直接的计算方式，根据连接的输入转速和输出转速的比值，可以得到减速比。

2.通用计算方法：减速比= 使用扭矩/ 9550 * 电机功率/ 输入转数* 使用系数。

这种方法考虑了电机的扭矩、功率、输入转数和使用系数等因素，更加精确地计算减速比。

三、如何根据需求选择行星减速机
在选择行星减速机时，需要根据实际工况的需求来确定减速比。

具体步骤
如下：
1.确定电机的功率和转速。

根据工况需求，选择合适的电机，并获取其功率和转速。

2.计算减速比。

根据上述计算方法，计算出所需的减速比。

3.选择行星减速机。

根据计算出的减速比，选择合适的行星减速机。

四、行星减速机的优缺点
1.优点：行星减速机具有结构紧凑、传动效率高、减速范围大、承载能力强等优点，能够满足各种工况的需求。

2.缺点：行星减速机的价格相对较高，维护难度较大，且在高温、潮湿等环境下使用时，易出现故障。

伺服电机专用蜗轮减速机(配方形法兰) 型号RV25、RV30_减速机

伺服电机专用蜗轮减速机(配方形法兰) 型号RV25、RV30_减速机
RV系列蜗轮蜗杆减速机按Q/MD1-2000技术质量标准设计制造。

产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，蜗轮蜗杆减速器吸取国内外最先进科技，独具新颖一格的“方箱型”外结
RV25 RV30 RV40 RV50 RV63 RV75 RV90 RV110 RV130 RV150
NRV25 NRV30 NRV40 NRV50 NRV63 NRV75 NRV90 NRV110 NRV130 NRV150
NMRV25 NMRV30 NMRV40 NMRV50 NMRV63 NMRV75 NMRV90 NMRV110 NMRV130
产品概述：
RV系列蜗轮蜗杆减速机按Q/MD1-2000技术质量标准设计制造。

产品在符合按国家标准GB10085-88蜗杆轮参数基础之上，蜗轮蜗杆减速器吸取国内外最先进科技，独具新颖一格的“方箱型”外结构，箱体外形美观，以优质铝合金压铸而成。

1.机械结构紧凑、体积轻巧、小型高效；
2.热交换性能好，散热快；
3.安装简易、灵活轻捷、性能优越、易于维护检修；
4.传动速比大、扭矩大、承受过载能力高；
5.运行平稳,噪音小,经久耐用;
6.适用性强、安全可靠性大。

RV系列蜗轮减速机目前已广泛应用于冶金、矿山、输送、水利、化工、食品、饮料、纺织、烟草、包装、环保等众多行业和领域工艺装备的机械减速装置，深受用户的好评、是目前现代工业装备实现大速比低噪音、高稳定机械减速传动控制装置的最佳选择。

技术参数：
功率：0.06KW～7.5KW
转矩：2.6N·m～2379N·m
传动比：7.5-100。

伺服电机减速机选型

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。

.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。

.多种类型电机匹配，如步进，交流、直流电机等。

PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

伺服电机用行星减速机

伺服电机用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：精密背隙P1arcmin L1 3-10. ≤4≤4≤4≤4≤4≤4≤4≤4 L2 9-100 ≤6≤6≤6≤6≤6≤6≤6≤6 L3 64-1000 ≤7≤7≤7≤7≤7≤7≤7≤7标准背隙P2 L1 3-10. ≤6≤6≤6≤6≤6≤6≤6≤6 L2 9-100 ≤8≤8≤8≤8≤8≤8≤8≤8 L3 64-1000 ≤10≤10≤10≤10≤10≤10≤10≤10容许径向力F1 N L1L2L3 3-1000 780 850 2250 4700 6400 8500 40000 60000 容许轴向力F2 N L1L2L3 3-1000 390 450 1100 2350 3700 4250 20000 30000 使用寿命h L1L2L3 3-1000 20000效率η％L1 3-10. 97% 97% 97% 97% 97% 97% 97% 97% L2 9-100 94% 94% 94% 94% 94% 94% 94% 94% L3 64-1000 91% 91% 91% 91% 91% 91% 91% 91%重量kg L1 3-10. 0.5 1.4 4.2 9.2 20 34 48 90 L2 9-100 0.8 1.9 5.2 11.3 24.5 42 60 115 L3 64-1000 1.1 2.4 6.2 13.2 28 50 72 140噪音dB L1L2L3 3-1000 ≤58≤58≤65≤65≤70≤70≤75≤75使用温度℃L1L2L3 3-1000KB系列精密行星减速机转动惯量：规格单位段数速比KB40 KB60 KB90 KB115 KB142 KB180 KB220 KB280转动惯量kg.cm²L13/4/5. 0.03 0.18 0.75 2.85 12.4 15.3 34.8 44.9 7-10. 0.018 0.12 0.45 1.95 8.1 14.8 28.6 39.2 L29-50 0.023 0.15 0.52 2.15 7.6 15.2 32.2 41.8 70-100 0.018 0.072 0.38 1.85 6.9 14.6 26.7 32.6 L364-350 0.016 0.07 0.36 2.05 6.3 14.2 18.3 28.1 400-1000 0.016 0.065 0.29 1.65 4.3 12.6 13.7 22.5配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）200W 70 4-M4 ф11(F7）35 ф50(H7） 5 64 126 145 164400W 70 4-M4 ф14(F7）35 ф50(H7） 5 64 126 145 164配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211 750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211 1000W 115 4-M8 19F7 55 95(H7) 5 130 185 208 231配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7) 10 130 203 235 259 1500W 145/130 4-M8 22/24F7 65 110(H7) 10 130 213 245 269 2000W 165 4-M10 32F7 65 130(H7) 10 150 233 265 389配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

zjpx11520汇川1500w伺服电机专用伺服直角行星减速机

L2
9-100
1.2
2.5
6.9
14.3
33.7
55
100
240
L3
64-1000
1.5
2.9
9.2
16
31
60
115
300
噪音
dB
L1L2L3
3-1000
≤58
≤58
≤65
≤65
≤70
≤70
≤75
≤75
使用温度
℃
L1L2L3
3-1000
KBR系列精密行星减速机转动惯量：
规格
单位
段数
速比
KBR40
KBR60
5
90
109
132
155
750W
90
4-M5
19F7
35
70(H7)
5
90
109
132
155
1000W
145
4-M8
22F7
65
110(H7)
5
130
109
132
155
配备电机
LA
LZ
S
LR
LB
LE
LC
L1(一级传动）
L2(二级传动）
L3(三级传动）
750W
90
4-M6
19F7
55
70(H7)
10
130
ZJPX115-20汇川1500W伺服电机专用伺服直角行星减速机
KBR系列精密伺服直角行星减速机：
特点：为方形法兰转角式结构，具有精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、可解决轴向空间限制、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。适合于全球任何厂商所制造的驱动产品连接.

行星减速机使用说明书

行星减速机使用说明书摘要：一、行星减速机简介1.行星减速机的定义与作用2.行星减速机的工作原理二、行星减速机的结构与性能1.行星减速机的结构特点2.行星减速机的性能参数三、行星减速机的安装与调试1.安装前的准备工作2.安装步骤与注意事项3.调试方法与步骤四、行星减速机的使用与维护1.使用前的检查2.使用过程中的注意事项3.维护保养方法五、行星减速机的常见故障与处理方法1.常见故障现象2.故障原因分析3.处理方法与建议正文：【行星减速机简介】行星减速机是一种具有高传动精度、高承载能力和紧凑结构的减速器，广泛应用于工业生产中的各种传动系统中。

它通过将输入的高速轴与输出轴之间的转速降低，从而增大输出扭矩，满足不同工况对驱动力的需求。

【行星减速机的结构与性能】行星减速机主要由太阳轮、行星架、行星轮和齿圈等部件组成。

其性能参数主要包括减速比、输出扭矩、传动精度、输入功率和输出功率等。

根据不同的应用需求，行星减速机可以进行多种形式的组合与配置。

【行星减速机的安装与调试】在安装行星减速机前，需要确保基础安装面平整且无杂物。

安装过程中，应注意使输入轴与输出轴的轴线重合，并确保行星架与太阳轮的啮合良好。

调试时，应先进行空载试验，检查减速机是否有异常噪音、振动等现象，然后进行负载试验，观察输出轴的径向跳动和轴向窜动是否在允许范围内。

【行星减速机的使用与维护】在使用行星减速机时，应注意避免过载运行，定期检查润滑油量，确保润滑油的质量和粘度符合要求。

在维护保养方面，应定期清洁、检查行星减速机的各个部件，并及时更换磨损严重的零部件。

【行星减速机的常见故障与处理方法】行星减速机在使用过程中可能会出现异响、发热、漏油等故障现象。

针对这些故障，应进行详细的检查与分析，找出故障原因，并采取相应的处理措施。

行星减速机生产厂家

行星减速机生产厂家枫信伺服行星减速机可与全球任何厂家所生产的驱动产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

减速机的优点：1、独特多段减速比，高效率输出扭力之行星齿轮式减速装置是伺服马达、步进马达等精密传动机构的最佳组合。

2、专利内齿环设计，确保而用与低噪音。

3、密闭式全油封设计确保润滑油脂不泄漏。

4、低耗损精密齿轮设计传动效率高速95％。

5、适合NEMA马达按装标准规范，按装容易。

6、同级产品中体积最小，最适合有限之设备空间。

7、高精度低背隙10弧分，精准型5弧分皆可供应。

8、内部组件采用经热处理之高强度合金钢材，足堪应付严峻的恶劣工作环境。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸：40mm---215mm减速比：3---512传递力矩：3Nm---1800Nm精密侧隙：≤5arcmin安装方式：任意激光剥线机专用行星减速机KB115-50 行星减速机技术参数广泛应用于：钢丝绳传动寿命试验机、绕线机、火焰切割、数控机床、激光切割、玻璃设备、精密仪器、数控机床、工具机械、自动化产业、工业机器人测量设备、食品包装、焊接设备、印刷机械、纺织印染、制药制革、环保设备、水泥设备、煤炭设备、啤酒饮料、矿山机械、橡胶塑料、石油化工、起重运输、制药制革、环保设备等轻、重工业的机械传动和精密控制领域。

PF系列速比：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）常用速比：5 10 20 32 40PF系列型号：PF40 PF60 PF80 PF115 PF130 PF142 PF215PLS系列型号：PLS40、PLS60、PLS80、PLS120、PLS140、PLS160 新系列型号：(PLS50、PLS70、PLS90、)减速比范围：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）AF常用型号：AF60、AF90、AF115、AF120、AF常用速比：（5 8 10 16 20 28 32 40 64 80 ）直角行星减速机同系列分：ABR60、ABR90、ABR115、ABR142、ABR180、AB220、AB280、AB330、AB400 直角行星减速机常用机座型号ABR常用型号：ABR60、ABR90、ABR115、ABR142ABR常用速比：（5 10 16 20 28 32 40 50 64 80 ）AB系列型号及速比：AB60、AB90 、AB115 、AB142、AB180、AB220 、AB280 、AB330、AB400 AB常用速比：AB60、AB90、AB115、AB142AB常用速比：（5 10 16 20 28 32 40 64 80 ）AE本系列型号分: AE40、AE60、AE80、AE90、AE120、AE140、AE160、AE200 AE常用速比：（5 8 10 16 20 28 32 40 64 80 ）AER常用速比：AER60 AER90 AER120 AER140AER常用速比：(5 10 16 20 28 32 40 64 80 )AD型号分：AD60、AD90、AD120、AD160、AD200、AD250、AD300机座型号常用速比：（5 7 10 16 20 35 40 64 80 100 125 245 280 ）型号：PLE40 PLE60 PLE80 PLE120 PLE160一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）PLF减速机型号：PLF40 PLF60 PLF80 PLF115 PLF120 PLF160常用速比：5 10 20 32 40WPLE常用型号：WPLE80、WPLE120、WPLE140常用速比：（5 8 10 16 20 32 40 64）PX常用型号：（PX60、PX85、PX115、PX142 ）常用速比：（5 8 10 16 20 32 40 ）WPLF常用型号：WPLF80、WPLF120、WPLF140常用速比：（5 8 10 16 20 32 40 64）PL系列型号：PL40、PL60、PL80、PL120、PL140、PL160 新系列型号：(PL50、PL70、PL90、)减速比范围一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）枫信精密行星减速机在主要行业应用1、在数控卧式车床上的应用2、在数控立式车床上的应用3、在数控磨床上的应用4、在机床回转刀塔上的应用5、在数控回转刀架上的应用6、在数控齿轮倒棱机上应用7、在数控滚齿机上的应用8、在数控插齿机上应用9、在数控磨齿机床上应用10、在加工中心设备上应用11、在数控绗磨机上应用12、在数控插床上应用13、在数控电动缸设备上应用14、在汽车检测设备上应用15、在数控印刷机上应用16、在陶瓷印刷设备上应用17、在瓦楞纸箱设备上应用18、在数控喷绘设备上应用19、在数控印染印花设备上应用20、在数控激光雕刻机上应用21、在数控等离子或火焰切割机加工设备上应用22、在数控等离子或火焰切割机上应用23、在木工雕刻设备上应用24、在数控弯管机上应用25、在数控手术设备上应用26、在地面或舰船雷达上应用27、在车载雷达上应用28、在数控橡胶设备上应用29、在数控鞋楦机上应用30、在数控轴承加工设备上应用31、在数控压力设备上应用32、在数控绣花设备上应用33、在数控食品机械（香肠包装机）上应用34、在数控螺丝拧紧机上应用35、在关节机械人上应用36、在数控直行机械手上应用37、在数控声像设备上应用38、在数控弹簧设备上应用39、在数控单晶或多晶炉设备上应用40、在晶体切割设备上应用41、在数控锂电池涂布设备上应用42、在数控纸巾设备上应用43、在数控包装设备上应用44、在数控软包装设备上应用45、在数控灌装设备上应用46、在数控PCB加工设备上应用47、在纺织印染设备上应用48、在数控柔版印刷设备上应用49、在高速绣花机上应用50、在传动机械（如浮法玻璃生产线）上应用51、在注塑机上的应用52、在数控水射流设备上的应用53、在数控植毛机上应用54、在数控生物反应器上应用55、在数控纸巾包装设备上应用56、在数控弯刀机上应用57、在激光焊缝检验设备上应用58、在数控LED分检设备上的应用59、在数控门窗加工设备上应用60、在数控观测仪上的应用61、在数控轧机上的应用62、在数控冲淬卷生产线上的应用63、在数控旋转阀控制系统上的应用64、在数控连铸设备上的应用65、在数控精密移动平台上的应用一级速比：3，4，5, 7，10;回程间隙：4-6arcmin二级速比：9，15，16，20，25, 28 30, 35, 40, 50, 70, 100;回程间隙：6-8arcmin三级速比：64, 80, 100, 125, 150, 175, 200, 250, 350, 400, 500, 700, 1000 ;回程间隙：7-10arcmin应用范围:CNC 龙门铣床/ CNC 龙门磨床CNC 综合加工机/ CNC深孔加工机CNC 落地搪床/ CNC钻孔机CNC 龙门刨床/ CNC 冲床CNC 重型卧车.立车产业机械包装机械/ 印刷机/ 攻牙机纺织机械/ 弯管机/ 弯板机木工机/ 吹瓶机/ 雕刻机充填机/ 射出成型机/ CNC弹簧机雷射切割机/ 雷射焊接机工厂自动化工业半导体机械设备/ 光电面板机械手臂/ 自动仓储运搬系统医疗产业/ 金属表面处理设备。

KEB伺服电机专用行星减速机

KEB伺服电机专用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。
